Título	Detalles
Tipo de producto	Horno empotrable eléctrico
Capacidad	72 litros
Dimensiones aproximadas	H 59,4 cm x L 59,5 cm x P 56,7 cm
Peso	32 kg
Alimentación eléctrica	230 V
Potencia	2500 W
Funciones principales	Calor ventilado, grill, cocción tradicional
Clase energética	A
Mantenimiento y limpieza	Interior esmaltado, limpieza fácil
Piezas de repuesto y reparabilidad	Disponibilidad de piezas bajo demanda
Seguridad	Bloqueo de puerta, enfriamiento de la puerta
Compatibilidades	Empotrado estándar en una cocina
Accesorios incluidos	Rejilla, bandeja para asar

Preguntas frecuentes - EOB2401BOX ELECTROLUX

¿Cómo precalentar el horno ELECTROLUX EOB2401BOX?

Para precalentar el horno, seleccione la función de cocción deseada, ajuste la temperatura deseada y presione el botón de inicio. El horno se precalentará automáticamente.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté bien enchufado, que el tomacorriente funcione y que el disyuntor no se haya disparado. Si el problema persiste, contacte al servicio al cliente.

¿Cómo limpiar el interior del horno?

Utilice un paño húmedo y un detergente suave para limpiar el interior. Evite productos abrasivos que puedan rayar las superficies.

¿Cómo usar la función de cocción al vapor?

Llene el depósito de agua si su modelo está equipado con uno, seleccione la función de cocción al vapor y ajuste el tiempo de cocción deseado.

Las luces del horno parpadean, ¿qué hacer?

Las luces parpadeantes pueden indicar un problema de funcionamiento. Consulte el manual de usuario para el código de error correspondiente o contacte al servicio al cliente.

¿Cómo ajustar la hora en el horno?

Presione el botón 'Reloj' y utilice los botones '+' y '-' para ajustar la hora. Presione nuevamente 'Reloj' para confirmar.

El horno hace un ruido extraño, ¿es normal?

Un ligero ruido durante el funcionamiento es normal, pero si el ruido es fuerte o inusual, apague el horno y contacte al servicio al cliente.

¿Cómo evitar salpicaduras en el horno?

Utilice tapas para los platos que puedan salpicar y coloque un recipiente en la parte inferior del horno para recoger las gotas.

¿Cómo cambiar la bombilla del horno?

Desenchufe el horno, retire la tapa de la bombilla, reemplace la bombilla por una de igual tipo y vuelva a colocar la tapa.

El ventilador del horno no funciona, ¿qué hacer?

Verifique si el horno está en modo de convección. Si el ventilador aún no funciona, contacte al servicio al cliente para asistencia.

MANUAL DE USUARIO EOB2401BOX ELECTROLUX

Manual de instrucciones 29

Electrolux

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....3
2. CONSIGNES DE SÉCURITÉ....4
3. DESCRIPTION DE L'APPAREIL....7
4. AVANT LA PREMIÈRE UTILISATION....7
5. UTILISATION QUOTIDIENNE....8
6. FONCTIONS DE L'HORLOGE....9
7. UTILISATION DES ACCESSOIRES.... 11
8. FONCTIONS SUPPLÉMENTAIRES.... 12
9. CONSEILS....12
10. ENTRETIEN ET NETTOYAGE....22
11. EN CAS D'ANOMALIE DE FONCTIONNEMENT....25
12. INSTALLATION.... 26
13. RENDEMENT ÉNERGÉTIQUE....27

NOUS PENSONS À VOUS

1. INFORMACIÓN SOBRE SEGURIDAD......30
2. INSTRUCCIONES DE SEGURIDAD....31
3. DESCRIPCIÓN DEL PRODUCTO.... 34
4. ANTES DEL PRIMER USO....34
5. USO DIARIO....35
6. FUNCIONES DEL RELOJ....36
7. USO DE LOS ACCESORIOS....37
8. FUNCIONES ADICIONALES.... 38
9. CONSEJOS....38
10. MANTENIMIENTO Y LIMPIEZA....48
11. SOLUCIÓN DE PROBLEMAS....51
12. INSTALACIÓN....52
13. EFICACIA ENERGÉTICA....53

PENSAMOS EN USTED

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Consulte en nuestro sitio web:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.electrolux.com/webselfservice

Registrar su producto para recibir un mejor servicio: www.registerelectrolux.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

⚠️ Advertencia / Precaución-Información sobre seguridad

i Información general y consejos

Información sobre el medio ambiente

Salvo modificaciones.

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos: Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• Es necesario mantener alejados a los niños entre 3 y 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• Es necesario mantener alejados a los niños de menos de 3 años salvo que estén bajo supervisión continua.
• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o se esté enfriando. Las piezas accesibles están calientes.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

1.2 Seguridad general

- Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.
• Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.

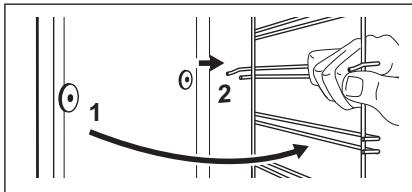

• Para quitar los carriles laterales, tire primero del frontal del carril y luego separe el extremo trasero de las paredes. Coloque los carriles laterales en el orden inverso.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• No tire nunca del aparato sujetando el asa.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Los laterales del aparato deben estar adyacentes a aparatos o unidades de la misma altura.
• El aparato dispone de un sistema de enfriamiento eléctrico. Debe utilizarse con alimentación eléctrica.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

- Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

- El aparato debe conectarse a tierra.

- Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

- Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

- No utilice adaptadores de enchufes múltiples ni cables prolongadores.

- Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.

- Evite que el cable de red toque o entre en contacto con la puerta del aparato, especialmente si la puerta está caliente.

- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

- Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

- Si la toma de corriente está floja, no conecte el enchufe.

- No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

- Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

- La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

- Este aparato cumple las directivas CEE.

2.3 Uso del aparato

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

- Este aparato está diseñado exclusivamente para uso doméstico. - No cambie las especificaciones de este aparato.

- Cerciórese de que los orificios de ventilación no están obstruidos.

- No deje nunca el aparato desatendido mientras está en funcionamiento.

- Desactive el aparato después de cada uso.

- Tenga cuidado al abrir la puerta del aparato cuando éste esté en funcionamiento. Pueden liberarse vapores calientes.

- No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.

- No ejerza presión sobre la puerta abierta.

- No utilice el aparato como superficie de trabajo ni de almacenamiento.

- Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede generar una mezcla de alcohol y aire.

- Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.

- No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA!

Podría dañar el aparato.

- Para evitar daños o decoloraciones del esmalte:

- no coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.

- no coloque papel de aluminio directamente en la parte inferior del interior del aparato.

- No ponga agua directamente en el aparato caliente.

- No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.

- Preste especial atención al desmontar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.
• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas podrían ocasionar manchas permanentes.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.
• Cocine siempre con la puerta del horno cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, la unidad donde se encuentra o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado totalmente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.

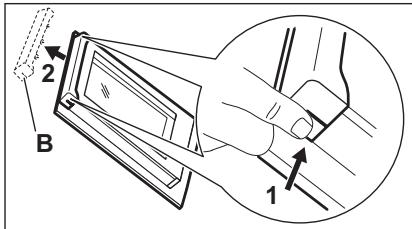

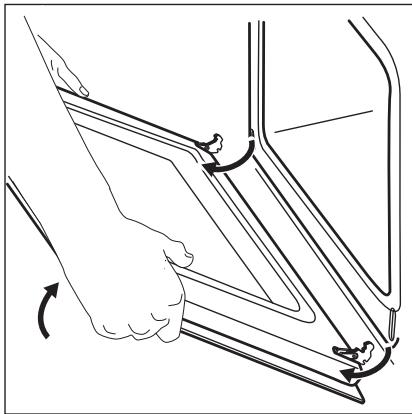

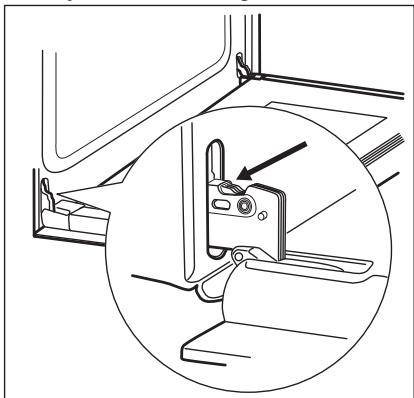

• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.
• No limpie el esmalte catalítico (en su caso) con ningún tipo de detergente.

2.5 Luces interiores

ADVERTENCIA!

Riesgo de descarga eléctrica.

• El tipo de bombilla o lámpara halógena utilizada para este aparato es específica para aparatos domésticos. No debe utilizarse para la iluminación doméstica.
• Antes de cambiar la bombilla, desconecte el aparato del suministro de red.
• Utilice sólo bombillas de las mismas características.

2.6 Asistencia

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. DESCRIPCIÓN DEL PRODUCTO

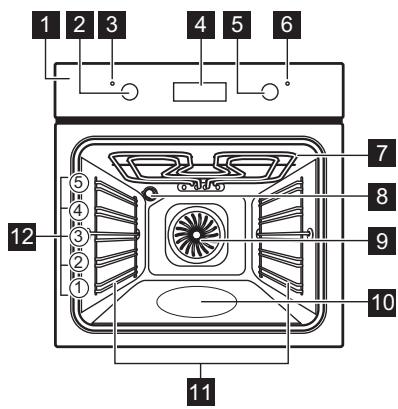

3.1 Descripción general

1 2 3 4 5 6 7 8 9 10 11 12 ① ② ③ ④ ⑤ ⑦

3.2 Accesorios

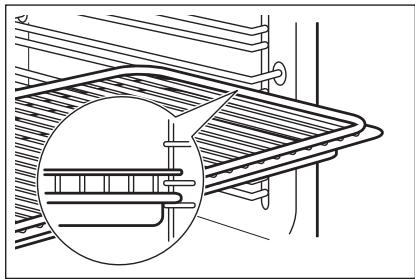

• Parrilla
  Para bandejas de horno, pastel en molde, asados.
• Bandeja

4. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

Para ajustar la hora actual, consulte el capítulo "Funciones del reloj".

4.1 Limpieza inicial

Retire todos los accesorios y carriles de apoyo extraíbles del horno.

Consulte el capítulo "Mantenimiento y limpieza".

Limpie el horno y los accesorios antes del primer uso.

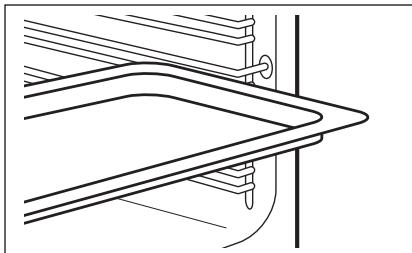

Coloque los accesorios y soportes telescópicos extraíbles en su posición inicial.

1 Panel de control
2 Mando de las funciones de cocción
3 Piloto/símbolo de alimentación
4 Pantalla
5 Mando de temperatura
6 Indicador/símbolo de temperatura
7 Resistencia
8 Bombilla
9 Ventilador
10 Contenedor de limpieza con agua
11 Carril de apoyo, extraíble
12 Posiciones de las parrillas

Para bizcochos y galletas.

- Bandeja honda

Para hornear y asar o como bandeja grasera.

4.2 Precalentamiento

Precaliente el horno vacío antes de utilizarlo por primera vez.

1. Programe la función 📊 y la temperatura máxima.
2. Deje funcionar el horno 1 hora.
3. Ajuste la función 📋 y ajuste la temperatura máxima.
4. Deje funcionar el horno 15 minutos.
5. Apague el horno y deje que se enfríe.

Los accesorios se pueden calentar más de lo habitual. El horno puede emitir olores y humos. Asegúrese de que haya una buena ventilación en la habitación.

5. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Ajuste de una función de cocción

1. Gire el mando del horno para seleccionar una función de cocción.
2. Gire el mando de control para seleccionar la temperatura.
   La luz se enciende cuando el horno está funcionando.
3. Para apagar el horno, gire los mandos hasta la posición de apagado.

5.2 Funciones de horno

Función del horno	Aplicación
0Posición de apaga-do	El horno está apagado.
Turbo	Permite asar o asar y hor-near a la vez alimentos que requieran la misma temperatura, utilizando más de una bandeja y sin que se transferan los sa-bores.

Función del horno

Turbo Plus

Aplicación

Función diseñada para ahorrar energía durante la cocción. Para las instrucciones de cocción, consulte el capítulo "Consejos", Turbo Plus. La puerta del horno debe estar cerrada durante la cocción para que la función no se so interrumpa y para garantizar que el horno funciona con la máxima eficiencia energética posible. Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. La potencia de cocción puede reducirse. Para recomendaciones generales sobre ahorro de energía, consulte el apartado sobre ahorro de energía del capítulo "Eficiencia energética". Esta función se utilizaba para cumplir con la categoría de eficiencia energética de acuerdo con EN 60350-1.

Cocción convencional (Bóveda/Calor Inferior) / Limpieza con agua

Para hornear y asar alimentos en una posición de bandeja. Para obtener más información sobre la limpieza con agua, consulte el capítulo "Mantenimiento y limpieza".

Grill Rápi- do

Para asar al grill grandes cantidades de alimentos de poco espesor y tostar pan.

Pizza

Para hornear pizza. Para obtener un dorado más intenso y una base más cu- jiente

5.3 Pantalla

A B C 08:08 |→| →|

A. Indicadores de función
B. Hora
C. Indicador de función

5.4 Teclas

Sensor / tecla	Función	Descripción
—	MENOS	Para ajustar la hora.
➊	RELOJ	Para ajustar una función de reloj.
+	MÁS	Para ajustar la hora.

6. FUNCIONES DEL RELOJ

6.1 Tabla de funciones del reloj

Función de reloj		Aplicación
4	HORA ACTUAL	Ajustar, modificar o comprobar la hora.
|→|	DURACIÓN	Programar la duración del funcionamiento del electro-doméstico.
→|	FIN	Programar cuándo se desactiva el electrodoméstico.
|→|→|	TIEMPO DE RE-TARDO	Combinar las funciones de DURACIÓN y FIN.
♀	AVISADOR	Ajustar el temporizador. Esta función no influye en el funcionamiento del aparato. Puede ajustar el AVISA-DOR en cualquier momento, incluso si el aparato está apagado.

6.2 Ajuste de la hora. Cambio de la hora

Debe ajustar la hora antes de usar el horno.

parpadea al conectar el electrodoméstico a la corriente eléctrica si ha habido un corte de corriente o si no está ajustado el temporizador.

Pulse + o — para ajustar la hora correcta.

Después de aproximadamente cinco segundos se detiene el parpadeo y la pantalla indica la hora ajustada.

Para cambiar la hora, pulse Ⓙ de nuevo hasta que ⏻ comience a parpadear.

6.3 Ajuste de la DURACIÓN

1. Ajuste una función y una temperatura del horno.
2. Pulse ⚠ repetidamente hasta que |→| empiece a parpadear.
3. Pulse + o — para ajustar la DURACIÓN.

La pantalla muestra |→|.

1. Al acabarse el tiempo, || parpadea y suena una señal. El aparato se apaga automáticamente.
2. Pulse cualquier tecla para desconectar la señal acústica.
3. Gire el mando de las funciones del horno y el mando de temperatura a la posición de apagado.

6.4 Ajuste de FIN

1. Ajuste una función y temperatura del horno.
2. Pulse ⚠ repetidamente hasta que →|empiece a parpadear.
3. Pulse + o — para ajustar el tiempo. La pantalla muestra → |.
4. Al acabarse el tiempo, →|parpadea y suena una señal. El aparato se apaga automáticamente.
5. Pulse cualquier tecla para desconectar la señal.
6. Gire el mando de las funciones del horno y el mando de temperatura a la posición de apagado.

6.5 Ajuste del TIEMPO DE RETARDO

1. Ajuste una función y temperatura del horno.
2. Pulse ⚠ repetidamente hasta que |→| empiece a parpadear.
3. Pulse + o — para ajustar el tiempo para la DURACIÓN.

7. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

1. Pulse ⚠️.
2. Pulse + o — para ajustar el tiempo de FIN.
3. Pulse ⚠ para confirmar.
   El aparato se enciende automáticamente más tarde, funciona el tiempo de DURACIÓN y se detiene a la hora de FIN. Al acabarse el tiempo programado sonará una señal.
4. El aparato se apaga automáticamente. Pulse cualquier tecla para desconectar la señal.
5. Gire el mando de las funciones del horno y el mando de temperatura a la posición de apagado.

6.6 Ajuste del minutero AVISADOR

1. Pulse ⚠ repetidamente hasta que empiece a parpadear.
2. Pulse + o — para programar la hora correspondiente.
   El minutero empieza automáticamente después de 5 segundos.
3. Al acabarse el tiempo programado sonará una señal. Pulse cualquier tecla para desconectar la señal acústica.
4. Gire el mando de las funciones del horno y el mando de la temperatura a la posición de desconexión.

6.7 Cancelación de las funciones del reloj

1. Pulse Ⓞ varias veces hasta que comience a parpadear el indicador de la función apropiada.
2. Mantenga pulsada —.
   La función de reloj se apaga en unos segundos.

7.1 Inserción de los accesorios

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Posicione la bandeja /bandeja honda entre las guías del carril de apoyo.

8.1 Ventilador de enfriamiento

Cuando el horno funciona, el ventilador de enfriamiento se pone en marcha automáticamente para mantener frías las superficies del horno. Una vez apagado el horno, el ventilador sigue funcionando hasta enfriarlo totalmente.

8.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden

9. CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

Parrilla y bandeja /bandeja hondajuntas:

Posicione la bandeja /bandeja honda entre las guías del carril de apoyo y la parrilla en las guías de encima.

Las pequeñas hendiduras en la parte superior incrementan la seguridad. Las hendiduras también son dispositivos anti-vuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

provocar sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

La temperatura y los tiempos de cocción de las tablas son meramente orientativos; dependen de la receta, la calidad y la cantidad de los ingredientes utilizados en cada caso.

9.1 Recomendaciones de cocción

El horno tiene cinco niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El comportamiento de su horno puede ser diferente al del que tenía anteriormente. Las tablas siguientes le proporcionan los ajustes estándares de temperatura, tiempo de cocción y posición de la parrilla.

Si no encuentra los ajustes para una receta especial, busque otra similar.

El horno está dotado con un sistema especial que hace circular el aire y recicla constantemente el vapor. Gracias a este sistema puede cocinar con un entorno de vapor y mantener los alimentos blandos en su interior y crujientes en su exterior. Reduce el tiempo de cocción y el consumo de energía.

Repostería

No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.

Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.

Carnes y pescados

Utilice una bandeja honda con los alimentos muy grasos para evitar que el horno quede manchado de forma permanente.

Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.

Para evitar que se forme mucho humo en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen.

Inicialmente, supervise el rendimiento cuando cocine. Busque los ajustes óptimos (de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este horno.

9.2 Cuadro de especificaciones para hornear y asar

1) Precaliente el horno 10 minutos.
Repostería

Alimento	Bóveda/Calor Inferior		Turbo		Tiempo (min)	Comentarios
	Temperatura (°C)	Posición de la pa-rrilla	Temperatura (°C)	Posición de la pa-rrilla
Masas ba-tidas	170	2	160	3	45 - 60	En molde de repos-tería
Masa con mantequi-lla	170Temperatura (°C)	2Posición de la parrilla	160Temperatura (°C)	3Posición de la parrilla	20 - 30	En molde de repos-tería
Tarta de queso (con sue-ro)	170	1	160	1	70 - 80	En molde de repos-tería de 26 cm en una parrilla
Tarta o pastel de manza-na1)	170	2	160	2 (izquierda y dere-cha)	80 - 100	En dos moldes de repostería de 20 cm en una parrilla
Strudel	175	3	150	2	60 - 80	En bande-ja
Tarta de mermela-da	170	2	165	2 (izquierda y dere-cha)	30 - 40	En molde de repos-tería de 26 cm
Bizcocho	170	2	160	2	50 - 60	En molde de repos-tería de 26 cm
Pastel de Navidad/pastel de fruta1)	160	2	150	2	90 - 120	En molde de repos-tería de 20 cm
Pastel de ciruelas1)	175	1	160	2	50 - 60	En molde para pan
Pasteles pequeños: un nivel	170	3	140 - 150	3	20 - 30	En bande-ja
Pasteles pequeños: dos nive-les	-	-	140 - 150	2 y 4	25 - 35	En bande-ja
Galletas/pastas - un nivel	140	3	140 - 150	3	30 - 35	En bande-ja
Galletas/pastas - dos niveles	-	-	140 - 150	2 y 4	35 - 40	En bandeja
Meren-gues	120	3	120	3	80 - 100	En bandeja
Bollos1)	190	3	180	3	15 - 20	En bandeja
Bollos	190	3	170	3	25 - 35	En bandeja
Tartaletas	180	2	170	2	45 - 70	En molde de repos-tería de 20 cm
Pastel de fruta	160	1	150	2	110 - 120	En molde de repos-tería de 24 cm
Tarta Vic-toria1)	170	1	160	1	50 - 60	En molde de repos-tería de 20 cm

1) Precaliente el horno 10 minutos.
Pan y pizza

Alimento	Bóveda/Calor Inferior		Turbo		Tiempo (min)	Comentarios
	Temperatura (°C)	Posición de la pa-rrilla	Temperatura (°C)	Posición de la pa-rrilla
Pan blan-co1)	190	1	190	1	60 - 70	1 - 2 pie-zas, 500 g cada pie-za
Pan de centeno	190	1	180	1	30 - 45	En molde para pan
Pizza 1)	230 - 250	1	230 - 250	1	10 - 20	En bande-ja de re-postería o bandeja honda para asar
Galletas1)	200	3	190	3	10 - 20	En bande-ja

Flanes

Alimento	Bóveda/Calor Inferior		Turbo		Tiempo (min)	Comentarios
	Temperatura (°C)	Posición de la pa-rrilla	Temperatura (°C)	Posición de la pa-rrilla
Pudin de pasta	200	2	180	2	40 - 50	En un molde
Pudin de verduras	200	2	175	2	45 - 60	En un molde
Quiches ^1)	180	1	180	1	50 - 60	En un molde
Lasaña ^1)	180 - 190	2	180 - 190	2	25 - 40	En un molde
Canelones ^1)	180 - 190	2	180 - 190	2	25 - 40	En un molde

1) Precaliente el horno 10 minutos.

Carne

Alimento	Bóveda/Calor Inferior		Turbo		Tiempo (min)	Comentarios
	Temperatura (°C)	Posición de la parrilla	Temperatura (°C)	Posición de la parrilla
Carne de res	200	2	190	2	50 - 70	En una parrilla
Cerdo	180	2	180	2	90 - 120	En una parrilla
Ternera	190	2	175	2	90 - 120	En una parrilla
Rosbif poco hecho	210	2	200	2	50 - 60	En una parrilla
Rosbif en su punto	210	2	200	2	60 - 70	En una parrilla
Rosbif muy hecho	210	2	200	2	70 - 75	En una parrilla
Paletilla de cerdo	180	2	170	2	120 - 150	Con piel
Morcillo de cerdo	180	2	160	2	100 - 120	Dos piezas
Cordero	190	2	175	2	110 - 130	Pata
Pollo	220	2	200	2	70 - 85	Entero
Pavo	180	2	160	2	210 - 240	Entero
Pato	175	2	220	2	120 - 150	Entero
Ganso	175	2	160	1	150 - 200	Entero
Conejo	190	2	175	2	60 - 80	En trozos
Liebre	190	2	175	2	150 - 200	En trozos
Faisán	190	2	175	2	90 - 120	Entero

Pescado

Alimento	Bóveda/Calor Inferior		Turbo		Tiempo (min)	Comentarios
	Temperatura (°C)	Posición de la pa-rrilla	Temperatura (°C)	Posición de la pa-rrilla
Trucha/Pargo	190	2	175	2	40 - 55	3 - 4 pes-cados
Atún/Salmón	190	2	175	2	35 - 60	4 - 6 file-tes

9.3 Grill

Ajuste la temperatura máxima.

Precaliente el horno 3 minutos.

Use el cuarto nivel.

Alimento	Cantidad		Tiempo (min)
	Piezas	Cantidad (kg)	1^a cara	2^a cara
Filetes de solomillo	4	0.8	12 - 15	12 - 14
Filetes de vacuno	4	0.6	10 - 12	6 - 8
Salchichas	8	-	12 - 15	10 - 12
Chuletas de cerdo	4	0.6	12 - 16	12 - 14
Pollo (cortado en 2)	2	1	30 - 35	25 - 30
Brochetas	4	-	10 - 15	10 - 12
Pechuga de pollo	4	0.4	12 - 15	12 - 14
Hamburguesa	6	0.6	20 - 30	-
Filete de pescado	4	0.4	12 - 14	10 - 12
Sándwiches tostados	4 - 6	-	5 - 7	-
Tostadas	4 - 6	-	2 - 4	2 - 3

9.4 Turbo Plus

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

Alimento	Accesorios	Temperatura (°C)	Posición de la parrilla	Tiempo (min)
Panecillos, 12 unidades	bandeja o bandeja hon-da	175	3	40 - 50
Panecillos, 9 unidades	bandeja o bandeja hon-da	180	2	35 - 45
Pizza congelada, 0,35 kg	parrilla	180	2	45 - 55
Brazo de gita-no	bandeja o bandeja hon-da	170	2	30 - 40
Brownie	bandeja o bandeja hon-da	170	2	45 - 50
Soufflé, 6 pie-zas	ramekin cerámico sobre parrilla	190	3	45 - 55
Base de masa brisé	molde de base sobre parrilla	180	2	35 - 45
Tarta Victoria	bandeja de hornear sobre parrilla	170	2	35 - 50
Pescado po-chado, 0,3 kg	bandeja o bandeja hon-da	180	2	35 - 45
Pescado ente-ro, 0,2 kg	bandeja o bandeja hon-da	180	3	25 - 35
Filete de pes-cado, 0,3 kg	molde para pizza sobre parrilla	170	3	30 - 40
Carne envasa-da, 0,25 kg	bandeja o bandeja hon-da	180	3	35 - 45
Shashlik, 0,5 kg	bandeja o bandeja hon-da	180	3	40 - 50
Galletas, 16 piezas	bandeja o bandeja hon-da	150	2	30 - 45
Macarons, 20 piezas	bandeja o bandeja hon-da	180	2	45 - 55
Magdalenas, 12 piezas	bandeja o bandeja hon-da	170	2	30 - 40
Tarta salada, 16 piezas	bandeja o bandeja hon-da	170	2	35 - 45
Galletas hojal-dradas, 20 pie-zas	bandeja o bandeja hon-da	150	2	40 - 50
Tartaletas,8 piezas	bandeja o bandeja hon-da	170	2	30 - 40
Verdura pon-chada, 0,4 kg	bandeja o bandeja hon-da	180	2	35 - 45
Tortilla vegeta-riana	molde para pizza sobre parrilla	180	3	35 - 45
Verdura medi-terránea, 0,7 kg	bandeja o bandeja hon-da	180	4	35 - 45

9.5 Secar - Turbo

Cubra las bandejas con papel vegetal o de hornear.

Para obtener mejores resultados, pare el horno a la mitad del tiempo de secado,

abra la puerta y déjelo enfriar, a ser posible durante una noche para terminar el secado.

Verduras

Para una bandeja, use el tercer nivel.

Para dos bandejas, use el primer y cuarto nivel.

Alimento	Temperatura (°C)	Tiempo (h)
Judías	60 - 70	6 - 8
Pimientos	60 - 70	5 - 6
Verduras en juliana	60 - 70	5 - 6
Setas	50 - 60	6 - 8
Hierbas aromáticas	40 - 50	2 - 3

Fruta

Alimento	Temperatura (°C)	Tiempo (h)	Posición de la parrilla
			1 posición	2 posiciones
Ciruelas	60 - 70	8 - 10	3	1 / 4
Albaricoques	60 - 70	8 - 10	3	1 / 4
Manzanas en rodajas	60 - 70	6 - 8	3	1 / 4
Peras	60 - 70	6 - 9	3	1 / 4

9.6 Información para los institutos de pruebas

Pruebas conforme a IEC 60350-1.

Alimen-to	Función	Accesorios	Posición de la parri-lla	Temperatura (°C)	Tiempo (min)	Comentarios
Pastel pequeño	Cocción convencio-nal	Bandeja	3	170	20 - 30	Coloque 20 pas-telitos por ban-deja.
Pastel pequeño	Turbo / Tur-bo	Bandeja	3	150 - 160	20 - 35	Coloque 20 pas-telitos por ban-deja.
Pastel pequeño	Turbo / Tur-bo	Bandeja	2 y 4	150 - 160	20 - 35	Coloque 20 pas-telitos por ban-deja.
Tarta de manzana	Cocción convencio-nal	Parrilla	2	180	70 - 90	Utilice 2 moldes (20 cm de diá-metro) en posi-ción diagonal.
Tarta de manzana	Turbo / Tur-bo	Parrilla	2	160	70 - 90	Utilice 2 moldes (20 cm de diá-metro) en posi-ción diagonal.
Bizcocho sin grasa	Cocción convencio-nal	Parrilla	2	170	40 - 50	Use un molde de repostería (26 cm de diámetro). Precaliente el horno 10 minu-tos.
Bizcocho sin grasa	Turbo / Tur-bo	Parrilla	2	160	40 - 50	Use un molde de repostería (26 cm de diámetro). Precaliente el horno 10 minu-tos.
Bizcocho sin grasa	Turbo / Tur-bo	Parrilla	2 y 4	160	40 - 60	Use un molde de repostería (26 cm de diámetro). En posición dia-gonal. Precaliente el horno 10 minu-tos.
Mantecados	Turbo / Tur-bo	Bandeja	3	140 - 150	20 - 40	-
Mantecados	Turbo / Tur-bo	Bandeja	2 y 4	140 - 150	25 - 45	-
Mantecados	Cocción convencio-nal	Bandeja	3	140 - 150	25 - 45	-
Tostadas 4 - 6 pie-zas	Grill	Parrilla	4	máx.	2 - 3 minutos el primer la-do; 2 - 3 mi-nutos el se-gundo	Precaliente el horno 3 minutos.
Hamburguesa de vacuno 6 trozos, 0,6 kg	Grill	Parrilla y grasera	4	máx.	20 - 30	Coloque la parri-lla en el cuarto nivel y la grasera en el tercer nivel del horno. Dele la vuelta a la mitad del tiempo. Precaliente el horno 3 minutos.

10. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

10.1 Notas sobre la limpieza

Limpie la parte delantera del horno con un paño suave humedecido en agua templada y detergente suave.

Limpie las superficies metálicas con un producto no agresivo específico.

Limpie el interior del horno después de cada uso. La acumulación de grasa u otros restos de alimentos puede provocar un incendio. El riesgo es mayor con la bandeja de grill.

Limpie todos los accesorios después de cada uso y déjelos secar. Utilice un paño suave humedecido en agua templada y jabón neutro. No lave los accesorios en el lavavajillas.

Elimine la suciedad resistente con limpiadores especiales para hornos.

No trate los accesorios antiadherentes con productos agresivos u objetos punzantes ni los lave en el lavavajillas. Puede dañar el esmalte antiadherente.

La humedad puede llegar a condensarse en el horno o en los paneles de cristal. Si desea reducir la condensación, ponga en funcionamiento el horno 10 minutos antes de cocinar. Limpie la humedad del interior después de cada uso.

10.2 Hornos de acero inoxidable o aluminio

Limpie la puerta del horno únicamente con una esponja o un paño húmedos. Séquela con un paño suave.

No utilice productos abrasivos, ácidos ni estropajos de acero, ya que pueden dañar la superficie del horno. Limpie el panel de mandos del horno teniendo en cuenta las mismas precauciones.

10.3 Limpieza de la junta de la puerta

Verifique periódicamente la junta de la puerta. La junta de la puerta rodea el marco del interior del horno. No utilice el horno si la junta de la puerta está dañada. Póngase en contacto con un servicio técnico autorizado.

Si desea limpiar la junta de la puerta, remítase a la información general sobre limpieza.

10.4 Extracción de los carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

PRECAUCIÓN!

Tenga precaución al retirar los paneles de los estantes.

1. Tire de la parte delantera del carril de apoyo para separarlo de la pared.

1. Tire del extremo trasero del carril de apoyo para despegarlo de la pared y extráigalo.

1 2

Instale los accesorios retirados siguiendo el orden inverso.

10.5 Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

1. Coloque 300 ml de agua en el gofrado de la cavidad en la parte inferior del horno.
2. Ajuste la función: ☐.
3. Ajuste la temperatura a 90 °C.
4. Deje funcionar el horno 30 minutos.
5. Apague el horno y deje que se enfríe.
6. Cuando se enfríe el horno, límpielo con un paño suave.

ADVERTENCIA!

Asegúrese de que el horno se haya enfriado antes de tocarlo. Corre el riesgo de quemarse.

10.6 Extracción e instalación de la puerta

La puerta del horno tiene dos paneles de cristal. Es posible retirar la puerta del horno y el panel de cristal interior para limpiarlos. Lea las instrucciones completas de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

La puerta del horno podría cerrarse si intenta retirar el panel de cristal interior antes de quitar la puerta del horno.

PRECAUCIÓN!

No utilice el horno sin el panel de cristal interior.

1. Abra completamente la puerta y sujete las dos bisagras.

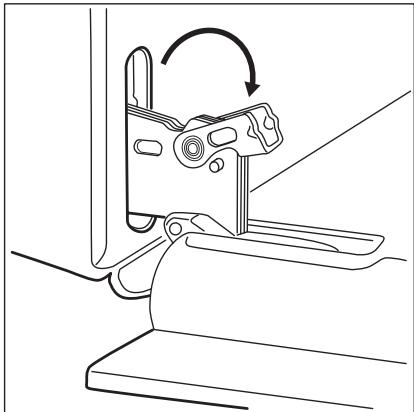

1. Levante y gire completamente las palancas de ambas bisagras.

1. Cierre la puerta del horno a medio camino hasta la primera posición de apertura. A continuación levante la puerta y tire hacia adelante para desencajarla.

1. Coloque la puerta sobre una superficie estable y protegida por un paño suave.
2. Sujete por ambos lados el acabado de la puerta (B), situado en el borde superior de ésta, y empuje hacia dentro para soltar el sello de resorte.

2 B 1

1. Tire del borde del acabado de la puerta hacia delante para desengancharla.
2. Sujete el panel de la puerta de cristal por el borde superior y extráigalo con cuidado. Asegúrese de que el cristal se desliza completamente fuera de los soportes.

1. Limpie los paneles de cristal con agua y jabón. Seque los paneles de

cristal con cuidado. No limpie los paneles de cristal en el lavavajillas. Una vez finalizada la limpieza, coloque el panel de cristal y la puerta del horno.

La cara impresa debe mirar hacia el interior de la puerta. Después de la instalación, asegúrese de que la superficie del marco del panel de cristal de las caras impresas no esté áspera cuando la toque.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca el panel de cristal interno en los soportes correctos.

10.7 Cambio de la bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

1. Encienda el horno.
   Espere a que se haya enfriado el horno.
2. Desconecte el horno de la red.
3. Coloque un paño en el fondo de la cavidad.

PRECAUCIÓN!

Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa.

La bombilla trasera

1. Gire la tapa de cristal de la lámpara para extraerla.
2. Limpie la tapa de cristal.
3. Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.
4. Coloque la tapa de cristal.

11. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

11.1 Qué hacer si...

Problema	Posible causa	Solución
El horno no calienta.	El horno está apagado.	Encienda el horno.
El horno no calienta.	El reloj no está en hora.	Ajuste la hora.
El horno no calienta.	No se han configurado los ajustes necesarios.	Asegúrese de que los ajustes sean correctos.
El horno no calienta.	Ha saltado el fusible.	Compruebe si el fusible es la causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
La bombilla no funciona.	La bombilla es defectuosa.	Sustituya la bombilla.
Se acumula vapor y condensación en los alimentos y en la cavidad del horno.	El plato ha permanecido en el horno demasiado tiempo.	No deje los platos en el horno más de 15 a 20 minutos tras finalizar el proceso de cocción.
La pantalla muestra "12.00".	Ha habido un corte de alimentación.	Ajuste la hora.

11.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico.

Los datos que necesita para el centro de servicio técnico se encuentran en la

placa de características. La placa de régimen se encuentra en el marco delantero de la cavidad del horno. No retire la placa de características de la cavidad del horno.

Es conveniente que anote los datos aquí:
Modelo (MOD.)	......
Número de producto (PNC)	......
Número de serie (S.N.)	......

12. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

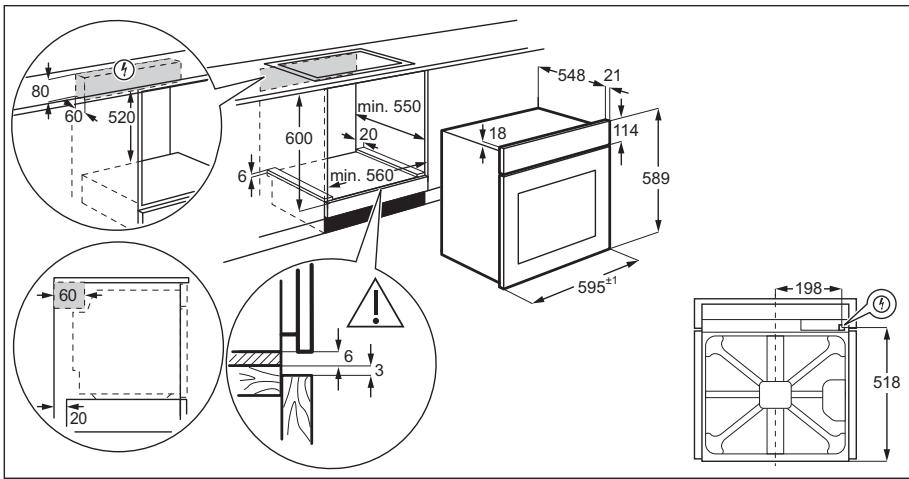

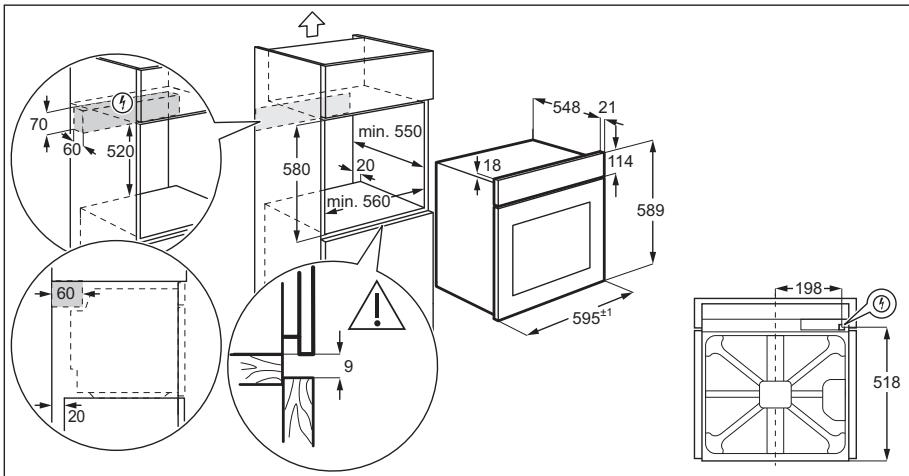

12.1 Empotrado

80 60 520 min. 550 600 20 6 min. 560 18 548 21 114 589 595 60 20 6 3 198 518

70 60 520 min. 550 580 20 min. 560 18 548 21 114 589 595±1 60 20 9 198 518

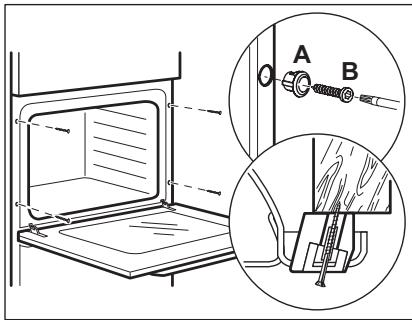

12.2 Fijación del aparato al mueble

12.3 Instalación eléctrica

El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las instrucciones de seguridad de los capítulos sobre seguridad.

El aparato se suministra únicamente con un cable de alimentación.

12.4 Cable

Tipos de cables adecuados para su instalación o cambio:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

En lo que respecta a la sección del cable, consulte la potencia total que figura en la placa de características. También puede consultar la tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debe tener 2 cm más de longitud que los cables de fase y neutro (cables azul y marrón).

13. EFICACIA ENERGÉTICA

13.1 Ficha de producto e información según EU 65-66/2014

Nombre del proveedor	Electrolux
Identificación del modelo	EOB2401BOX
Índice de eficiencia energética	95.3
Clase de eficiencia energética	A
Consumo de energía con carga estándar, modo convencional	0.93 kWh/ciclo
Consumo de energía con carga estándar, modo con ventilador	0.81 kWh/ciclo
Número de cavidades	1
Fuente de calor	Electricidad
Volumen	72 l
Tipo de horno	Horno empotrado
Masa	27.0 kg

EN 60350-1 - Aparatos electrodomésticos - Parte 1: Placas, hornos, hornos de vapor y parrillas - Métodos para medir el rendimiento.

13.2 Ahorro de energía

El horno tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Consejos generales

Asegúrese de que la puerta del horno está cerrada correctamente cuando el horno funciona. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice platos de metal para mejorar el ahorro energético.

En la medida de lo posible, no precaliente el horno antes de colocar los alimentos dentro.

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes de que transcurra el tiempo de cocción, en función de la duración de la cocción. El calor residual dentro del horno seguirá cocinando.

Utilice el calor residual para calentar otros platos.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Mantener calor

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Turbo Plus

Función diseñada para ahorrar energía durante la cocción.

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
