Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le garantizan una facilidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT

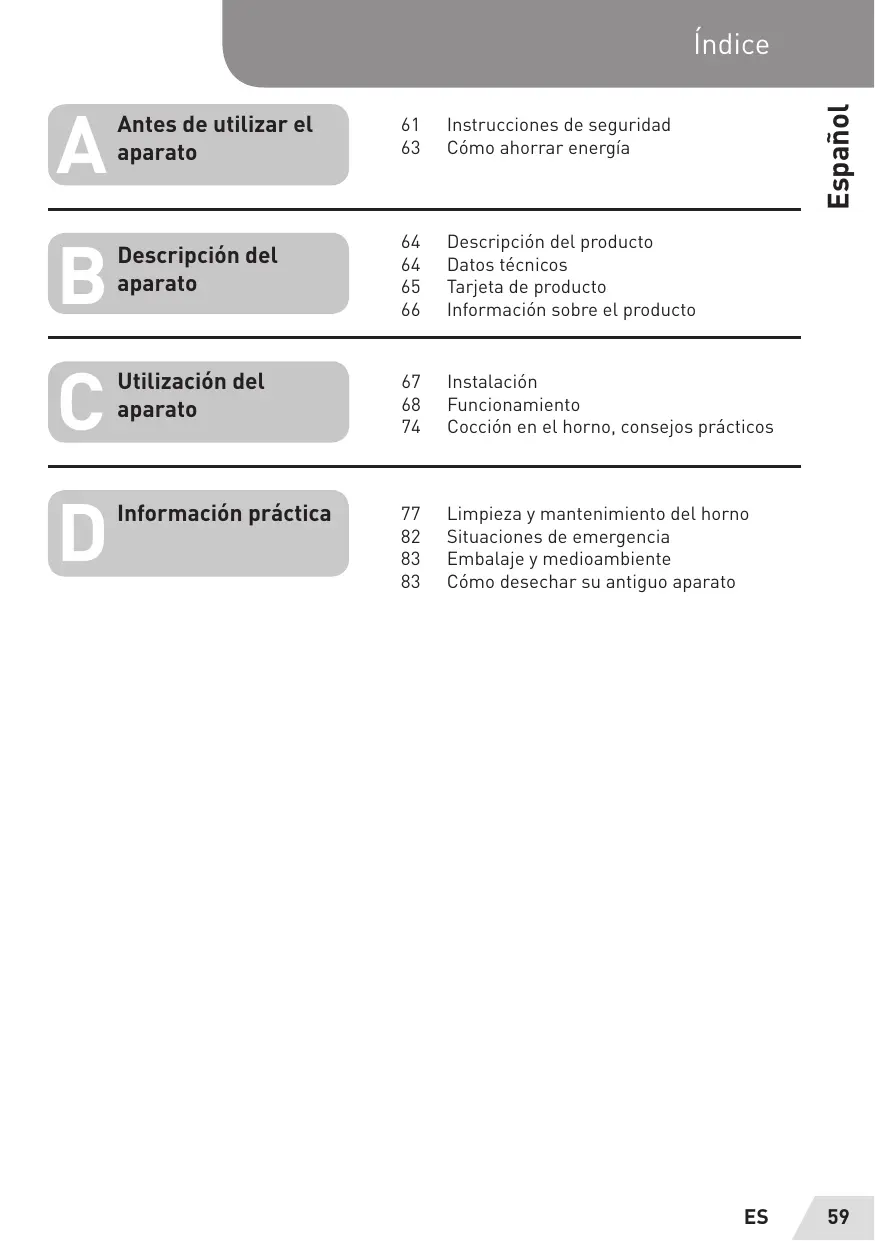

| A Antes de utiliser el aparato | 61 | Instruetiones de seguridad |
| 63 | Cómo ahorrar energia |
| B Descripción del aparato | 64 | Descripción del producto |
| 64 | Datos tíncicos |
| 65 | Tarjeta de producto |
| 66 | Información sobre el producto |
| C Utilización del aparato | 67 | Instalación |
| 68 | Funciónamente |
| 74 | Coccción en elorno, consejos practicos |
| D Información practica | 77 | Limpieza yostenimiento delorno |
| 82 | Situaciones de emergencia |
| 83 | Embalaje y medioambiente |
| 83 | Cómo desechar su antigoa aparato |
ESTIMADO CLIENTE,
Los hornos son fáciles de usar y muy eficaces. Después de leer el manual, el uso del horno le resultará muy sencillo.
Antes de partir de la fábrica y ser embalado, el horno fue minuciosamente comprobado para que funcione siguiendo los más estrictos controles de calidad.
Les rogamos lean con atención este manual de uso antes de encender el aparato.
Seguir las instrucciones incluidas en el presente manual les protegerá de un uso inadecuado.
Guarde el manual de modo que este siempre accesible.
Siga rigurosamente las instrucciones de uso para evitar contratiempos.
¡NOTA!
Use el horno solamente después de leer el presente manual.
El horno está destinado solamente para uso doméstico.
El fabricante se reserva el derecho a realizar cambios que no influyen en la forma de funcionamiento del aparato.
Instrucciones de seguridad
¡Nota! El horno y sus partes visibles externas se calientan durante el uso. Tenga especial cuidado si tiene que tocar los elementos calefactores. Mantener alejados a los niños menores de 8 años si no están al cuidado de un adulto.
- El uso de este equipo por personas (incluyendo niños) con sus capacidades físicas, sensoriales o psíquicas limitadas, que no tengan conocimientos suficientes o no estén familiarizados con el uso del aparato, puede ser peligroso, por lo que se recomienda que se les supervise y se les instruya en el uso del aparato de forma segura y se les enseñen los riesgos que conlleva su uso. Evite que los niños jueguen con el aparato y realice la
limpieza y las tareas de mantenimiento cuando los niños estén bajo tutela.
- Durante el uso, el equipo se calienta. Por favor, ponga precaución y no toque los elementos calientes bajo del horno.
- Las partes exteriores visibles pueden calentarse durante el uso, por lo que se recomienda procurar que los niños pequeños se mantengan alejados del dispositivo.
¡Nota! No usar líquidos abrasivos de limpieza o artículos metálicos rugosos para limpiar la puerta de vidrio, ya que podrían rayar la superficie y provocar roturas del vidrio.
¡Nota! Para evitar una descarga eléctrica, asegurarse de que el aparato está apagado antes de sustituir la bombilla.
- Para limpiar el horno no se deben usar dispositivos de limpieza con vapor.
¡PELIGRO DE QUEMADURAS!
A la hora de abrir la puerta del horno puede salir vapor. Durante la cocción, o una vez terminada la cocción, abrir la puerta del horno con cuidado. Cuando tenga que abrir la puerta, no inclinarse sobre ella. Tenga en cuenta que el vapor pueda ser invisible en función de la temperatura.
- Tenga cuidado de que los cables de otros electrodomésticos no estén en contacto o toquen el horno, ya que el aislamiento del cable podrá no resistir las altas temperaturas.
- No se debe dejar el horno sin vigilancia mientras esté en funcionamiento. Los aceites y las grasas podrían provocar un incendio debido al sobrecalentamiento.
- En la puerta del horno no se deben colocar recipientes cuyo peso supere los 15 kg.
- No use el horno si observa que no funciona correctamente. Todas las incidencias deben ser reparadas por los servicios técnicos.
- En caso de una avería técnica, es obligatorio desconectar el horno de la alimentación eléctrica.
- El dispositivo debe ser usado solamente para los fines para los cuales ha sido diseñado. Cualquier otro uso [por ejemplo, calentar una habitación] se considera inadecuado y peligroso.
Cómo ahorrar energía
Al usar la energía de forma responsable cuidamos la economía
familiar y actuamos a favor del medio ambiente. Merece la pena ahorrar energía eléctrica. Esto lo conseguimos de la siguiente forma:
- Evite la situación de «comprobar si los platos están preparados».
Evite abrir demasiadas veces la puerta del horno mientras está en funcionamiento.
- Use el horno para cocinar grandes cantidades.
Una carne con peso inferior a 1 kg se prepara de forma más rápida en una placa.
- Empleo de calor sobrante del horno.
En caso de preparar un plato durante más de 40 minutos, es aconsejable desconectar el horno 10 minutos antes de finalizar la cocción.
¡Nota! En caso de usar el programador hay que introducir los tiempos más cortos en la preparación del plato.
- Apertura y cierre de la puerta del horno.
Vigile que los perfiles de la puerta estén limpios para evitar cualquier fuga de calor.
- No encajar el horno cerca de las neveras.
En caso contrario el gasto de energía eléctrica aumentaría.
Descripción del producto
Programador eléctrico
Indicador luminoso de termorregulador

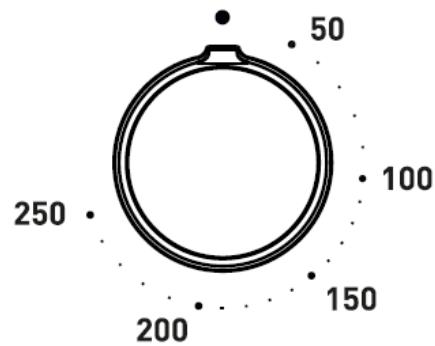

Regulador de temperatura, indicador luminoso de horno, funciones de hora, mango de la puerta de horno
Accesorios
Bandeja profunda, guías metálicas, parrilla estándar (rejilla para escurrir)
Datos técnicos
| Tensión nominal | 230 V~50 Hz |
| Potencia nominal | 3,5 kW |
| Dimensiones de la cucina (alto / ancho / profundidad) | 59,5 / 59,5 / 57,5 cm |
El producto cumple con los requisitos de las normas EN 60335-1, EN 60335-2-6, vigentes en la Unión Europea.
Los datos de las etiquetas energéticas de los hornos eléctricos respetan la norma EN 60350-1 / IEC 60350-1. Estos valores se determinan con la energía estándar con las funciones activas: calefactor inferior y superior (modo convencional) y calentamiento con ventilador (si tales sistemas están disponibles).
Declaración del fabricante:
Mediante la presente, el fabricante declara que el producto cumple los requisitos esenciales de las siguientes directivas europeas:
- Directiva de baja tensión 2014/35/CE,
- Directiva de compatibilidad electromagnética 2014/30/CE,
- Directiva de diseño ecológico 2009/125/CE,
y por lo tanto el producto dispone del marcado CE y de la declaración de conformidad emitida con las entidades supervisoras del mercado.
Tarjeta de producto
La información incluida en la tarjeta de producto respeta el reglamento delegado de la Comisión (UE) n.° 65/2014 con el que se complementa la directiva del Parlamento Europeo y del Consejo 2010/30/UE respecto al etiquetado energético de los hornos y campanas extractoras de uso doméstico.
| Nombre del proveedor | SIDEME SA |
| Identificacion del modelo | MFO 65 M X 373P |
| Indicacion de la eficacia energia | 95,1 |
| Clase de eficacia energia | A |
| Consumo de energia necesario para ciclos modo convencional [kWh] modo con ventilador activado [kWh] | 0,99
0,78 |
| Número de cavidades | 1 |
| Fuente de calor (energia electrica o gas) | Eléctrica |
| Volumen de la cavidad [L] | 65 |
Para responder a las exigencias de diseño ecológico se aplicaron los métodos de medida y cálculo de las siguientes normas:
EN 60350-1
La información incluida en la tarjeta de producto respeta el reglamento delegado de la Comisión (UE) n.° 66/2014 con el que se complementa la Directiva 2009/125/CE del Parlamento Europeo y del Consejo respecto a los requisitos de diseño ecológico aplicables a los hornos, las placas de cocina y las campanas extractoras de uso doméstico.
Hornos domésticos
| Identificacion del modelo | MFO 65 M X 373P |
| Tipo deorno (energiaelectrica o gas) | Eléctrica |
| Peso de aparato [kg] | 32,4 |
| Número de cavidades | 1 |
| Fuente de energia para cada cabidad (energiaelectrica o gas) | Eléctrica |
| Volumen de cada cabidad V [l] | 65 |
| Consumo de energia necesario para un ciclo convencional [kWh] | 0,99 |
| Consumo de energia necesario para un ciclo con ventilador [kWh] | 0,78 |
| Indicación de la eficacia energetica para cada cabidad | 95,1 |
Instalación

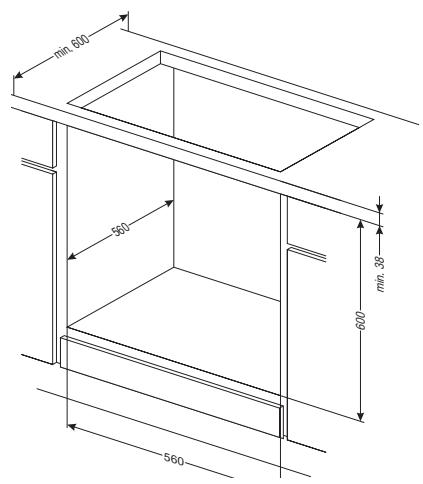

Montaje del horno
- La comida debe estar seca, bien ventilada y disponible de una ventilación friable. La colocación del horno debe garantizar el acceso a todos los elementos de control.
- Los muebles para encastrar el aparato deben tener un revestimiento y pegamentos resistentes a temperaturas de más de 100 °C. En caso contrario, la superficie de la chapa de madera podrá sufrir deformaciones o podrá despegarse.
- Preparar un orificio en el mueble según las dimensiones de las figuras: A - horno encastrado bajo la encimera, B - horno encastrado alto, en columna.
Si el estante tiene una pared trasera, prepare orificios para la conexión eléctrica.

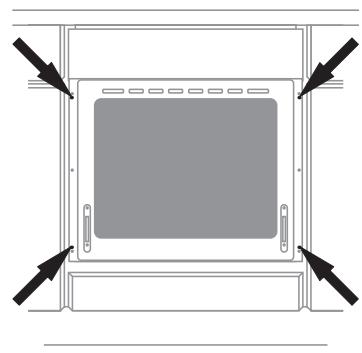

- Introducir el horno completamente en el hueco y fijarlo con cuatro tornillos (Fig. C).
ATENCIÓN
El montaje debe realizarse con la alimentación eléctrica desconectada.
Conexión del horno a la instalación eléctrica. Antes de realizar cualquier conexión del horno a la instalación eléctrica, lea la información de la placa de características.
- El horno funciona con alimentación de corriente alterna, monofásica (230 V 1N~50 Hz) y está dotado del cable de conexión de 3 × 1,5 mm² de 1,5 m de longitud con enchufe y contacto protector.
- La toma de conexión de la instalación eléctrica debe disponer de una conexión a tierra y no puede estar situada por encima del horno. Después de situar el horno, es necesario que el usuario tenga acceso a la caja de conexión de la instalación eléctrica.
- Antes de conectar el horno a la caja hay que comprobar que:
- el fusible y la instalación eléctrica resisten la carga de la cocina; el circuito que alimenta la caja debe estar protegido con un fusible de al menos 16 A.
- la instalación eléctrica está dotada de un sistema eficaz de toma de tierra que cumple los requisitos de las normas y leyes vigentes.
Después de instalar el horno debe poder accederse al enchufe.
¡Nota! Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o reparado por un especialista o por una persona cualificada para evitar riesgos.
Funcionamiento
Antes de poner en marcha el horno por primera vez
- Eliminar los elementos del embalaje, vaciar el cajón y limpiar la cavidad del horno y la placa de cocción para eliminar los agentes químicos de protección aplicados de fábrica.
- Sacar los accesorios del horno y lavarlos con agua templada y detergente para vajillas.
- Encender la ventilación de la cocina o abrir la ventana.
- Calentar el horno a la temperatura de 250 °C durante unos 30 minutos, eliminar la suciedad y limpiarlo minuciosamente. Las zonas de cocción de la placa deben calentarse durante 4 minutos sin colocar ningún recipiente.
- Seguir siempre las indicaciones de seguridad.
La cavidad del horno debe lavarse solamente con agua templada y un poco de detergente para vajillas.
¡ADVERTENCIA!
En las cocinas equipadas con programador electrónico, la pantalla indica «0.00» cuando se conecte a la red eléctrica o después de haberse producido un corte de corriente. Hay que fijar la hora actual del programador (consultar «Programador electrónico»).
En caso contrario el horno no va a funcionar. Programador electrónico
Símbolos y pictogramas
| AUTO | vinculos de sistemas |
| OK | botón de selección de la.,
función del programador |
| < | botón «-» |
| > | botón «+» |
Hora actual
Después de conectar el horno a la electricidad o después de un corte de suministro eléctrico, la pantalla muestra los dígitos parpadeantes 0.00.
- Apretar el botón OK en la pantalla y aparecerá el símbolo.
- Fijar la hora actual usando los botones < y >.
7 segundos después de fijar la hora, los nuevos datos se memorizan y la indicación de la hora actual deja de parpadear.
Después se podrá corregir la hora apretando al mismo tiempo los botones < y >, las indicaciones de la pantalla empezarán a parpadear. Luego, se debe corregir la hora actual.
¡ADVERTENCIA!
La hora se puede poner en funcionamiento cuando aparezca el símbolo en la pantalla.
Temporizador
El temporizador se puede activar en cualquier tiempo sin tener en cuenta el estado de actividades de otros programas. El temporizador se puede activar de 1 minuto a 23 horas y 59 minutos. Para hacer el temporizador:
- Apretar el botón OK en la pantalla y el símbolo comenzará a parpadear.
- Fijar el tiempo del temporizador con los botones > y <.
La pantalla indica la hora del temporizador y la función activada.
Pasado el tiempo fijado, se activará la señal sonora y parpadeará.
- Apretar el botón OK, < o > para desactivar la señal, la función se apagará y la pantalla indicará la hora actual.
¡ADVERTENCIA!
Si la señal sonora no se apaga manualmente, se desactivará sola 7 horas más tarde.
Cuando el horno ha de apagarse a una hora fija, es necesario:
- Poner el mando del horno y el mando de regulación de temperatura en la posición en que debe funcionar el horno.
- Apretar el botón OK hasta que las indicaciones de la pantalla empiecen a parpadear:
OK
OK
- Fijar la hora deseada de funcionamiento con los botones > y <, desde 1 minuto hasta 10 horas. La hora fijada se grabará en la memoria pasados unos 7 segundos, la pantalla volverá a estar la hora actual con la función AUTO activada. A la hora fijada el horno se desconectará automáticamente, se oirá una señal sonora y la función AUTO empezará a parpadear.
- Apagar el mando de la función del horno y el mando de regulación de temperatura.
- Apretar el botón OK, para desactivar la señal, la función AUTO se apagará y la pantalla indicará la hora actual.
¡ADVERTENCIA!
Si la señal sonora no se apaga manualmente, se desactivará sola 7 minutos más tarde.
Cuando quiere que el horno se encienda durante un tiempo determinado y se apague a una hora concreta, es necesario fijar la hora de inicio y de finalización:
- Apretar el botón OK hasta que las indicaciones de la pantalla empiecen a parpadear:
- Fijar la hora deseada de funcionamiento con los botones > y <, al igual que para el trabajo semiautomático.
- Apretar el botón OK hasta que las indicaciones de la pantalla empiecen a parpadear:
OK
Fijar la hora deseada de desactivación (finalización) con los botones > y < , el límite son 23 horas y 59 minutos. - Poner el mando del horno y el mando de regulación de temperatura en la posición en que debe funcionar el horno.
La función AUTO se activa, el horno comenzará a funcionar a la hora resultante de la diferencia entre la hora fijada de finalización y el tiempo de funcionamiento: por ejemplo, el tiempo de funcionamiento es de 1 hora, el tiempo de finalización son las 14:00 h, el horno se encenderá automáticamente a las 13:00 h.
A la hora de finalización el horno se apagará automáticamente, se oirá una señal sonora y la función AUTO empezará a parpadear.
- Apagar el mando de la función del horno y el mando de regulación de temperatura.
- Apretar el botón OK, < o > para desactivar la señal, la función AUTO se apagará y la pantalla indicará la hora actual, por ejemplo las 12:35.
Borrar la configuración
En cualquier momento se puede borrar la configuración del temporizador o de la función automática.
Borrado de la configuración de la función automática:
- Apretar al mismo tiempo los botones < y > , Borrado de la configuración del temporizador.
- Con el botón OK seleccionar la función de temporizador.
- Volver a apretar los botones < y > .
Cambio de tono de la señal sonora
El tono de la señal sonora se puede modificar de la siguiente forma:
- Aproximar al mismo tiempo los botones < y> .
- Con el botón OK seleccionar la función «tono», las indicaciones de la pantalla parpadearán:
- Con el botón < seleccionar el tono que prefiera entre 1 y 3.

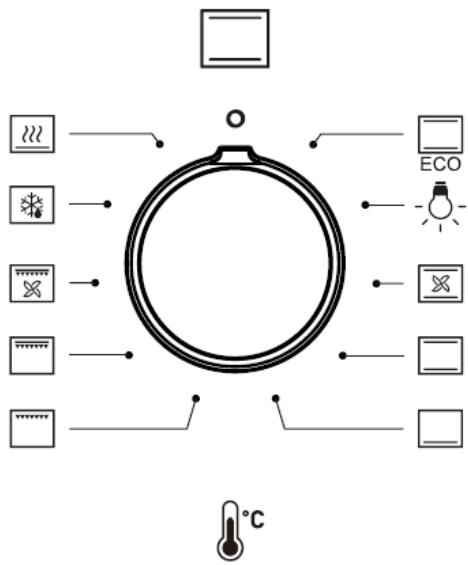

Horno con circuito de aire forzado [con ventilador]
El horno se puede calentar mediante el calefactor superior e inferior y el grill. El horno se controla mediante los mandos que permiten elegir el modo de cocción y de temperatura; hay que elegir la posición deseada en función del alimento que se va a cocinar para garantizar el buen funcionamiento del horno. Los símbolos alrededor del mando corresponden a las funciones particulares del horno.
El horno se apaga cuando fijamos también los mandos en la posición « » / «0».
¡Nota! La activación del calentamiento (calefactor, etc.) y la activación de cualquier función del horno será efectiva cuando el primero se le vaya a echar.
Calentamiento rápido
Calefactor superior, inferior y ventilador encendidos. Calentamiento previo del horno.
Descongelación
Solo el ventilador está encendido, los calefactores están apagados.
Ventilador, grill y calefactor superior encendidos
El uso de esta función permite acelerar el proceso de tostado y aumentar el sabor de la comida.
Grill rápido
Al poner la función de Grill rápido podemos tostar y al mismo tiempo tener encendido el calefactor superior. Esta función permite una temperatura elevada del espacio de trabajo superior del horno. Así podremos dorar y tostar porciones más grandes.
Grill
Tostado superficial. Se usa para tostar pequeñas porciones de carne: filete, escalope, pescado, tostadas, chorizo, gratín (el espesor del plato tostado no debe ser superior a 2-3 cm y durante el asado hay que darle la vuelta).
Calefactor inferior encendido
En esta posición, el horno calienta utilizando solo el calefactor inferior. Asado de productos por la parte inferior (por ejemplo, pasteles húmedos y rellenos con frutas).
Calefactor superior e inferior encendidos
Con el mando en esta posición se suele calentar el horno de forma convencional. Sirve perfectamente para preparar pasteles, carnes, pescados, pan, pizza (es necesario precalentar el horno y usar bandejas oscuras) y cocinar en un nivel de la parrilla.
Ventilador, calefactor superior e inferior encendidos
En esta posición del mando el horno realiza la función «pastel». Horno convencional con ventilador (función recomendada a la hora de asar).
Iluminación del horno
Al mover el mando en esta posición conseguiremos iluminar la cavidad del horno.
Función de calentamiento ECO
Con el uso de esta función se inicia un calentamiento óptimo bajo el objetivo. Con el uso de esta función se inicia un calentamiento para la preparación de comida. Con esta posición la bombilla de la iluminación del horno se desactiva.
Lámpara visora
Cuando el horno se enciende se iluminan dos indicadores luminosos, uno naranja y otro rojo. El indicador naranja indica que el horno está activado. El indicador rojo se apaga cuando el horno ha alcanzado la temperatura deseada. Si las recetas recomiendan meter los platos en el horno precalentado, hay que hacerlo solo después de que se apague el indicador rojo por primera vez. Durante el funcionamiento del horno, el indicador rojo se encenderá y se apagará varias veces (mantenimiento estable de la temperatura del horno). El indicador naranja también puede encenderse colocando el mando en la posición «Iluminación del horno».
Uso del grill
El proceso de tostado se produce como consecuencia de la emisión de los rayos infrarrojos emitidos por el grill calentado al rojo vivo. Para apagar el grill:
- Poner el mando del horno en una posición marcada con los símbolos.
- Calentar el horno durante unos 5 minutos (con la puerta cerrada del horno).
- Situar la bandeja con el alimento en el nivel adecuado y, en el caso de tostar en la parrilla, situar la bandeja para recoger la grasa en el nivel inferior (por debajo de la parrilla).
- Cerrar la puerta del horno.
Para la función grill y grill rápido, poner la temperatura máxima a 250 °C y para la función grill con ventilador a 190 °C como máximo.
¡Nota! Utilizar el grill con la puerta del horno cerrada. En caso de usar el grill, las partes visibles exteriores del horno se pueden calentar mucho. Se recomienda vigilar que los niños no se acerquen al horno.
Cocción en el horno, consejos prácticos
Preparación de pasteles
- Se recomienda preparar pasteles en las bandejas incluidas en el aparato.
- Internacional se pueden preparar pasteles en bandejas compradas de otras marcas que deben situarse en la rejilla. Se recomienda usar bandejas de color negro que conducen mejor el calor y reducen el tiempo de cocción.
- No recomendamos el uso de moldes y bandejas para pasteles con superficies claras y brillantes si utilizas la calefacción convencional (calefactor superior + inferior). El uso de este tipo de superficies puede perjudicar la cocción del pastel.
- En el momento de usar la función de aire caliente no es necesario calentar previamente la cavidad del horno; para los demás tipos de calefacción, debe calentar la cavidad del horno antes de introducir el pastel.
- Antes de sacar el pastel del horno hay que comprobar la calidad del pastel con un palito de madera (el palito deberá permanecer seco y limpio).
- Se recomienda dejar el pastel en el horno después de apagar el horno durante unas 5 horas.
- La temperatura de los pasteles realizados utilizando la referencia de aire caliente suele ser 20 o 30°C inferior respecto a la temperatura de los pasteles realizados de forma convencional (utilizando el calefactor superior e inferior).
- Los parámetros de la tabla son aproximados y deben ser corregidos en función de sus propias experiencias y gustos culinarios.
- Si la información de los libros de cocina se diferencia bastante de los valores de la tabla, le recomendamos seguir el manual.
Asado de carnes
- En el horno hay que preparar las porciones de carne de más de 1 kg, las porciones más pequeñas es mejor prepararlas en la placa.
- Para asar se recomienda usar vasos refractarios y los mangos de estos vasos deben resistir las escalas temperaturas.
- En caso de asar en la rejilla o en el asador, se recomienda colocar una bandeja en el nivel inferior con un poco de agua.
- Al menos una vez, a la mitad de la cocción, se recomienda darle la vuelta a la carne. Durante la cocción, hay que mojar la carne con la salsa de la bandeja o con agua caliente salada. No se debe mojar la carne con agua fría.
Funciones de calentamiento ECO
- Con el uso de esta función se inicia un calentamiento óptimo cuyo objetivo es ahorrar energía durante la preparación de comida.
- No se puede reducir el tiempo de asado fijando temperaturas superiores, tampoco se recomienda precalentar el horno antes de asar.
- No se debe cambiar el ajuste de la temperatura durante la cocción ni abrir la puerta.
Parámetros recomendados para la función de calentamiento ECO
| Tipo de preparación de Plato | Función del hora | Temperatura °C | Nivel (°) | Tiempo [min] |
| ECO | 180 - 200 | 2-3 | 50 - 70 |
| ECO | 180 - 200 | 2 | 50 - 70 |
| ECO | 190 - 210 | 2-3 | 45 - 60 |
| ECO | 200 - 220 | 2 | 90 - 120 |
| ECO | 200 - 220 | 2 | 90 - 160 |
| ECO | 180 - 200 | 2 | 80 - 100 |
| Tipo de preparación de Plato | Función del hora | Temperatura °C | Nivel (°) | Tiempo [min] L |
| | 160 - 200 | 2-3 | 30 - 50 |
| | 160 - 170 1) | 3 | 25 - 40 2) |
| | 155 - 170 1) | 3 | 25 - 40 2) |
| | 220 - 240 1) | 2 | 15 - 25 |
| | 210 - 220 | 2 | 45 - 60 |
| | 190 | 2-3 | 60 - 70 |
| | 230 - 250 | 4 | 14 - 18 |
| | 225 - 250 | 2 | 120 - 150 |
| | 160 - 230 | 2 | 90 - 120 |
| | 180 - 190 | 2 | 70 - 90 |
| | 160 - 180 | 2 | 45 - 60 |
| | 190 - 210 | 2 | 40 - 50 |
| | 170 - 190 | 3 | 40 - 50 |
1) Calentar el horno vacío. 2) Los tiempos indicados corresponden a una cocción en moldes PÉGOS.
Los tiempos son válidos si la cavidad no se ha precalentado. Si el horno se ha precalentado, se deben reducir estos tiempos unos 5-10 minutos.
¡ADVERTENCIA!
Los parámetros indicados en la tabla son aproximados y deben ser corregidos en función de sus propias experiencias y gustos culinarios.
Limpieza y mantenimiento del horno
El cuidado de la limpieza del horno y un mantenimiento adecuado influyen de forma importante en la vida útil del equipo.
Antes de empezar la limpieza hay que apagar el horno y asegurarse de que todos los mandos se encuentren en la posición «apagado». Las tareas de limpieza deben empezar una vez que el horno esté frío.
- El horno debe limpiarse después de cada uso. Después de limpiar el horno puede encender la iluminación para una mayor visibilidad del espacio de trabajo.
- La cámara interior del horno debe limpiarse solamente con agua templada y un poco de detergente para vajillas.
- Limpieza con vapor - Steam Clean:
- Verter un vaso de agua (0,25 l) en una bandeja situada en el primer nivel del horno desde el fondo.
- Cerrar la puerta del horno.
- Fijar el regulador de temperatura en la posición 50°C y el mando.
- Calentar el horno durante unos 30 minutos.
- Después de terminar la limpieza, abrir la puerta del horno, limpiar el interior con una esponja o con un paño y, luego, lavarlo con agua templada y detergente para vajillas.
- Los hornos están dotados de guías de alambre que se extraen fácilmente (rejillas) y bandejas. Para sacar las bandejas y lavarlas hay que tirar del enganche situado en la parte delantera y, luego, partir la guía y extraer los enganches traseros.
Desmontar las guías.
Montar las guías.
¡IMPORTANTE!
Para la limpieza y el mantenimiento no se permite usar ningún limpiador abrasivo, detergente agresivo ni objetos rugosos.
¡IMPORTANTE!
Para limpiar el frontal de la armadura utilizar solo agua caliente con una pequeña cantidad de líquido lavavajillas o limpiacristales. No aplicar crema limpiadora.

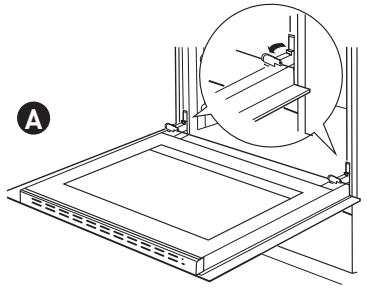

Desmontar la puerta.
Para acceder más fácilmente a la cavidad del horno para limpiarla, se puede desmontar la puerta. Para ello hay que abrir la puerta y levantar el elemento protector situado en la bisagra (Fig. A). Cerrar ligeramente la puerta, levantar y extraer hacia adelante. Para montar la puerta en el horno hacer lo contrario. A la hora de colocar la puerta hay que situar correctamente la bisagra en la ranura de la
bisagra. Después de colocar la puerta en el horno hay que bajar el elemento protector y fijarlo con cuidado. Si situamos mal el elemento protector podemos dañar la bisagra en el momento de cerrar la puerta.
Desmontar las protecciones de las bisagras
Desmontar el cristal interno

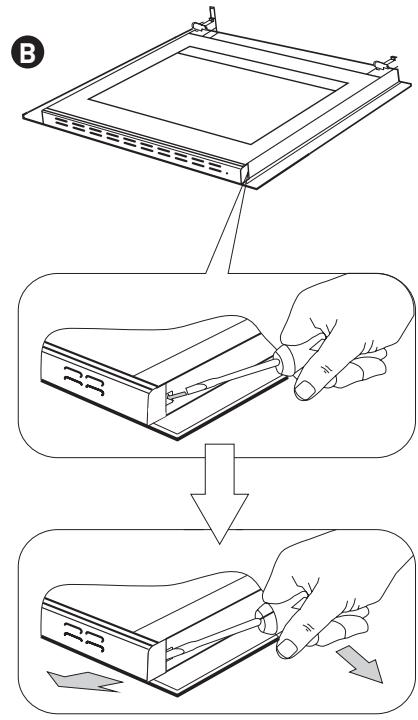

- Con un destornillador extraer el panel superior de la puerta y levantarlo por los lados (Fig. B).

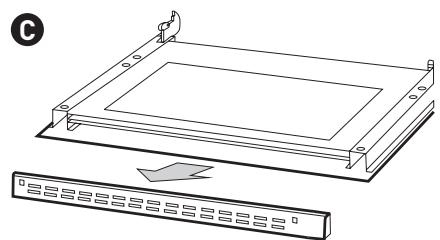

- Desmontar la parte superior de la puerta. (Fig. B, C).

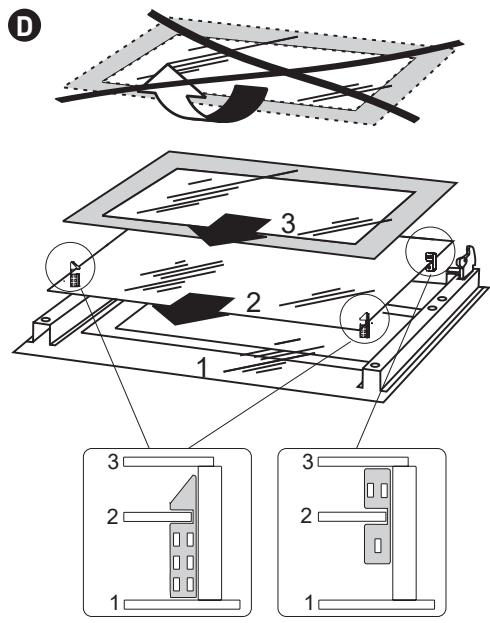

- Extraer el cristal interno de la fijación (en la parte inferior de la puerta) (Fig. D). Extraer los cristales interiores.
¡Nota! Peligro de rotura de los cristales. Hay que tirar del cristal, no levantarlo hacia arriba.
Extraer el cristal central (Fig. D).
- Limpiar el cristal con agua caliente y con detergente. Para volver a montar el cristal seguir el orden inverso. La parte lisa del cristal debe estar arriba y las rinconeras abajo.
Para situar correctamente la parte superior de la puerta, primero acerca el extremo izquierdo a la puerta y apretar el extremo derecho hasta oír «clic». Luego apretar el izquierdo hasta oír «clic».
Desmontar el cristal interno
Cambiar la bombilla de la iluminación del horno
ATENCIÓN
Para evitar una descarga eléctrica, asegurarse de que el aparato está apagado antes de sustituir la bombilla.
- Colocar todos los mandos de control en la posición «●»/«0» y desconectar la alimentación eléctrica.
- Desenroscar y limpiar la pantalla de la lámpara y, después, secarla bien.
- Desenroscar la bombilla y, si es necesario, reemplazarla con una nueva bombilla de alta temperatura (300°C) con las siguientes características:
- Voltaje 230 V
- Potencia 25 W
- Rosca E14
- Enroscar la bombilla y situarla exactamente en la ubicación cerámica.
- Enroscar la pantalla de la lámpara.
Revisiones periódicas
Además de las actividades necesarias para limpiar el horno, es necesario:
Realizar revisiones periódicas de los elementos de control y de funcionamiento del horno. Después del periodo de garantía, hay que solicitar al servicio de mantenimiento que realice una revisión técnica a la cocina al menos una vez al año.
- Eliminar los defectos de funcionamiento descubiertos. Realizar un mantenimiento periódico de los elementos de funcionamiento del horno.
¡Nota! Todas las reparaciones y actividades relacionadas con la normativa vigente deben realizarse por el servicio de mantenimiento correspondiente o por un instalador que tenga los permisos requeridos.
Situaciones de emergencia
En cada situación de emergencia es necesario:
- Desconectar los equipos del horno
- Desconectar la alimentación eléctrica
- Avisar del problema
Usted podría reparar por su cuenta algunas incidencias siguiendo las instrucciones de la tabla a continuación. Antes de ponerse en contacto con el profesional de atención al cliente o de mantenimiento, comprobar los siguientes puntos de la tabla.
PROBLEMA
- El dispositivo no funciona
- La pantalla del programador indica las «0.00» horas
- La iluminación de la hora no funciona
MOTIVO
Pausa en la alimentación de energía. El dispositivo está desconectado de la red eléctrica o se ha producido un corte de luz. La bombilla está floja o dañada.
PROCEDIMIENTO
Comprobar el fusible de la instalación de su casa y reemplazarlo si está fundido. Fijar la hora actual (consultar «Programador electrónico»). Apretar o sustituir la bombilla fundida (consultar «Limpieza y mantenimiento»).
Embalaje y medioambiente
CÓMO DESECHAR LOS MATERIALES DEL EMBALAJE
Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.
Estos materiales son respetuosos con el medioambiente, ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.
Cómo desechar su antiguo aparato
RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS
Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos), que significa que al final de su vida útil no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite
contribuir a conservar el medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor
como del usuario.
Es por ello que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.
Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
FR CONDICIONES DE GARANTÍA
Este producto tiene una garantía por un periodo de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.
*mediante la presentación del comprobante de compra.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
Francia
