EOC5434AOX - Horno empotrado ELECTROLUX - Manual de uso y guía de instrucciones gratis

Marca	Electrolux
Modelo	EOC5434AOX
Tipo de producto	Horno empotrable eléctrico
Volumen	72 L
Clase de eficiencia energética	A+
Índice de eficiencia energética	81,2
Consumo de energía (modo tradicional)	0,93 kWh/ciclo
Consumo de energía (modo aire pulsado)	0,69 kWh/ciclo
Número de cavidades	1
Fuente de calor	Electricidad
Dimensiones (alto x ancho x fondo)	Aproximadamente 59 x 59 x 55 cm (estimación)
Peso	Aproximadamente 35 kg
Número de niveles de rejilla	5
Funciones de cocción	Calor giratorio, calor giratorio húmedo, cocción tradicional, grill fuerte, turbo grill, suelo pulsado, carne, mantenimiento caliente, descongelación, pirólisis
Funciones del reloj	Temporizador, duración, fin, salida diferida
Limpieza	Pirólisis (2 niveles: P1 1h30, P2 2h)
Seguridad infantil	Sí, bloqueo de la puerta
Apagado automático	Sí, según la temperatura
Iluminación interior	Bombilla halógena, 300°C, reemplazable
Accesorios incluidos	Rejilla metálica, bandeja de cocción, bandeja para asar
Reparabilidad	Piezas originales disponibles, servicio técnico autorizado

Preguntas frecuentes - EOC5434AOX ELECTROLUX

¿Cómo ajustar la hora en mi horno Electrolux EOC5434AOX?

Al encender por primera vez, la pantalla parpadea '12:00'. Use las teclas + o - para ajustar las horas, presione la tecla Reloj para confirmar, luego ajuste los minutos. Para cambiar la hora más tarde, presione varias veces la tecla Reloj hasta que el indicador de Hora parpadee.

¿Cómo usar la función de pirólisis?

Retire todos los accesorios y los soportes de rejilla. Limpie manualmente las suciedades grandes. Seleccione la función Pirólisis, elija P1 (1h30) para un horno poco sucio o P2 (2h) para suciedad persistente. La puerta se bloquea automáticamente. No use otros electrodomésticos en el mismo mueble durante la pirólisis.

¿Qué hacer si la pantalla muestra 'C3'?

El código 'C3' significa que la puerta no está correctamente cerrada al iniciar la pirólisis. Cierre completamente la puerta y reinicie la función. Si el problema persiste, revise el bloqueo.

¿Cómo activar la seguridad infantil?

Asegúrese de que el mando de funciones esté en Apagado. Mantenga presionadas simultáneamente las teclas Reloj y + durante 2 segundos. Sonará una señal y se mostrará 'SAFE'. Para desactivar, repita la operación.

¿Cuáles son los accesorios incluidos con el horno?

El horno viene con una rejilla metálica, una bandeja de cocción y una bandeja para asar. Estos accesorios son adecuados para las diferentes funciones de cocción.

¿Cómo limpiar la puerta del horno?

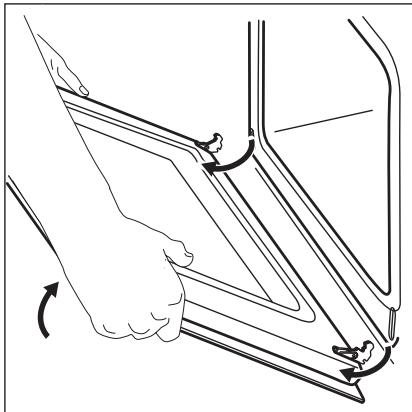

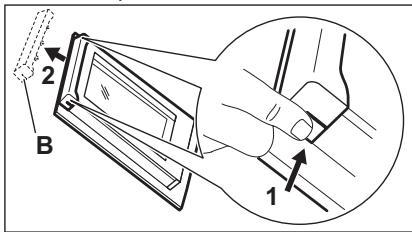

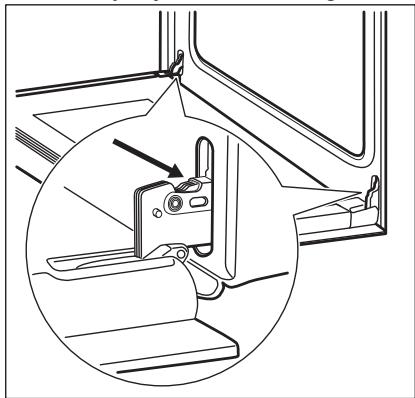

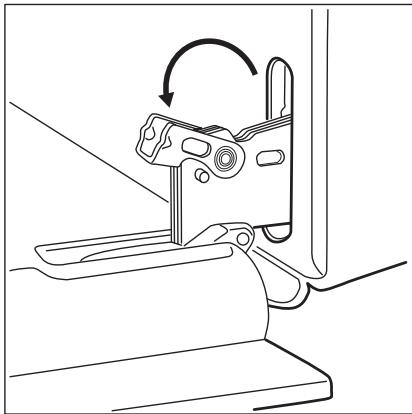

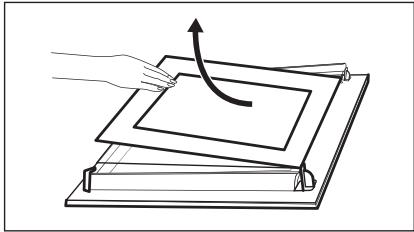

Puede desmontar la puerta siguiendo las instrucciones: abra completamente la puerta, levante las palancas de las bisagras, cierre a medio camino, retire la puerta. Retire la cubierta superior, luego los paneles de vidrio. Limpie con agua jabonosa, seque y vuelva a montar en orden inverso. Preste atención a la posición del panel impreso.

¿Por qué mi horno no calienta?

Verifique que el horno esté enchufado y que el reloj esté ajustado. Asegúrese de que la seguridad infantil no esté activada. Verifique que el fusible no haya saltado. Si el problema persiste, contacte al servicio técnico.

¿Cómo reemplazar la bombilla de la iluminación?

Desenchufe el horno o corte el fusible. Retire el difusor de vidrio girándolo hacia la izquierda. Reemplace la bombilla por una bombilla halógena resistente a 300°C. Use un paño para manipular la bombilla. Vuelva a colocar el difusor.

¿Cuál es la función 'Calor giratorio húmedo'?

Esta función está diseñada para ahorrar energía mientras cocina los alimentos. Utiliza una circulación de aire húmedo para obtener resultados tiernos. Ideal para pasteles en un solo nivel. La iluminación se apaga después de 30 segundos para ahorrar energía.

¿Dónde encontrar el número de serie y el PNC?

Esta información se encuentra en la placa de características ubicada en el marco frontal de la cavidad del horno. Anote el modelo (MOD.), el PNC y el número de serie (S.N.) antes de contactar al servicio técnico.

MANUAL DE USUARIO EOC5434AOX ELECTROLUX

Manual de instrucciones 33

ÍNDICE

1. INFORMACIÓN DE SEGURIDAD 3
2. CONSIGNAS DE SEGURIDAD 4 3. DESCRIPCIÓN DEL APARATO 8
3. ANTES DEL PRIMER USO 8
4. USO DIARIO 9
5. FUNCIONES DEL RELOJ 11
6. USO DE LOS ACCESORIOS 12
7. FUNCIONES ADICIONALES 13
8. CONSEJOS 14
9. MANTENIMIENTO Y LIMPIEZA 24
10. SOLUCIÓN DE PROBLEMAS 28
11. INSTALACIÓN 30
12. EFICIENCIA ENERGÉTICA 31

PENSAMOS EN USTED

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, pueda tener la seguridad de que obtendrá excelentes resultados.

Bienvenido a Electrolux.

Consulte en nuestro sitio web:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com/webselfservice

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

Advertencia / Precaución - Información sobre seguridad. Información general y consejos. Información sobre el medio ambiente.

Salvo modificaciones.

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando está funcionando o enfriándose. Las piezas de fácil acceso están calientes.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.
• Los niños de 3 años o menos deben mantenerse alejados de este aparato en todo momento cuando funciona.

1.2 Seguridad general

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. Es

necesario mantener alejados a los niños menores de 8 años salvo que estén bajo supervisión continua.

• Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• Antes de realizar tareas de mantenimiento, corte la corriente eléctrica.
• Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se rompa.
• Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.
• La acumulación excesiva de líquidos debe retirarse antes de la limpieza pirolítica. Saque todas las piezas del horno.

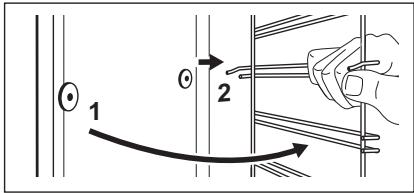

• Para quitar los carriles laterales, tire primero del frontal del carril y luego separe el extremo trasero de las paredes. Coloque los carriles laterales en el orden inverso.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA!

Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre

guantes de protección y calzado cerrado.

• No tire nunca del aparato sujetando el asa.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Asegúrese de que el aparato se instala debajo y junto a estructuras seguras.
• Los laterales del aparato deben colocarse bajo otros aparatos o muebles de la misma altura.

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato, especialmente si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que pueda retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita

desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

• Cierre completamente la puerta del aparato antes de enchufar el cable de alimentación a la toma de corriente.
• Este aparato cumple las directivas CEE.

2.3 Uso del aparato

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• Este aparato está diseñado exclusivamente para uso doméstico.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no estén obstruidos.
• No deje nunca el aparato desatendido mientras esté en funcionamiento. Desactive el aparato antes de cada uso.
• Tenga cuidado al abrir la puerta del aparato cuando este esté en funcionamiento. Pueden liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede tener una mezcla de alcohol y aire. Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA!

• Para atrasar la decoloración del esmalte:
• no coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.
• no coloque papel de aluminio directamente en la parte inferior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.
• Preste especial atención al desmontar o instalar los accesorios.
• La pérdida de color del esmalte no afecta al rendimiento del aparato.
• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas podrían ocasionar manchas permanentes.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

Cocine siempre con la puerta del horno cerrada.

• Si el aparato se instala detrás de un panel de un mueble (por ejemplo, una puerta), asegúrese de que la puerta nunca esté cerrada cuando funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, a la unidad donde se encuentre o al suelo. No cierre el panel del armario hasta que el aparato se haya enfriado totalmente antes de su uso.

2.4 Mantenimiento y limpieza

¡ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.

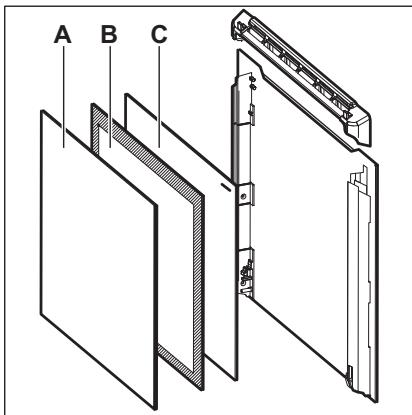

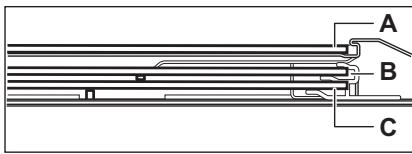

• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No use productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones del envase.
• No limpie el esmalte catalítico (en su caso) con ningún tipo de detergente.

2.5 Validación de programas

Riesgo de lesiones / incendios / emisiones químicas (humos) en el modo pirolítico.

• Antes de realizar una autolimpieza pirolítica o la función de Primer uso, elimine de la cavidad del horno:

- cualquier resto de comida, aceite o grasa. - todos los objetos desmontables (incluidos estantes, carriles laterales, etc. suministrados con el producto), en especial todos los recipientes, sartenes, bandejas, utensilios, etc. antiadherentes.

• Lea atentamente todas las instrucciones de la limpieza pirolítica.
• Mantenga a los niños alejados del horno cuando la limpieza pirolítica se esté llevando a cabo. El aparato alcanza altas temperaturas y se libera aire caliente de las rejillas de ventilación delanteras.
• La limpieza pirolítica es una operación a alta temperatura que puede liberar humos de los residuos de cocción y de los materiales de fabricación, por lo que recomendamos encarecidamente a los consumidores:
• asegurar una correcta ventilación durante y después de cada limpieza pirolítica.
• asegurar una correcta ventilación durante y después del primer uso a temperatura máxima.
• A diferencia de los seres humanos, algunas aves y algunos reptiles pueden ser muy sensibles a los posibles humos emitidos durante la limpieza de todos los hornos pirolíticos.
• Retirar cualquier mascota (especialmente pájaros) de las proximidades del horno durante y después de la limpieza pirolítica y usar primero la temperatura máxima para una zona bien ventilada. Las mascotas de pequeño tamaño también pueden ser muy sensibles a los cambios de temperatura localizados cerca de los hornos cuando se realiza el programa de autolimpieza pirolítica. Las superficies antiadherentes de recipientes, sartenes, bandejas, utensilios, etc., pueden dañarse por las altas temperaturas de la limpieza pirolítica y también pueden ser fuente de humos dañinos de baja intensidad.
• Los humos emitidos por todos los hornos pirolíticos y residuos de cocción descritos no son dañinos para las personas, incluidos los bebés o personas con problemas de salud.

2.6 Luz interna

• El tipo de bombilla o lámpara halógena realizada para este aparato

es especial para aparatos domésticos. No debe utilizarse para la iluminación doméstica.

¡ADVERTENCIA!

Riesgo de descargas eléctricas.

• Antes de cambiar la bombilla, desconecte el aparato del suministro de red.
• Utilice solo bombillas con las mismas especificaciones.

2.7 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

2.8 Asistencia

• Para reparar el aparato, póngase en contacto con un centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

3. DESCRIPCIÓN DEL PRODUCTO

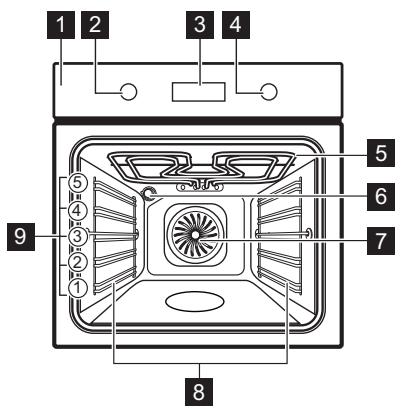

3.1 Descripción general

3.2 Accesorios

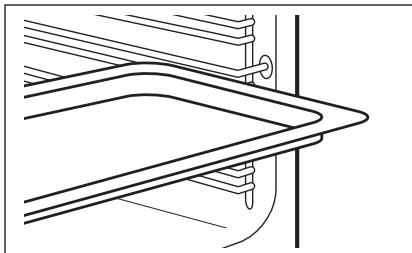

Parrilla Para bandejas de horno, pastel en molde, asados. - Bandeja

4. ANTES DEL PRIMER USO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

Para ajustar la hora actual, consulte el capítulo "Funciones del reloj".

4.1 Limpieza inicial

Retire todos los accesorios y carriles de apoyo extraíbles del aparato.

Consulte el capítulo "Mantenimiento y limpieza".

Limpie el interior del aparato y los accesorios antes del primer uso.

Coloque los accesorios y carriles laterales extraíbles en su posición inicial.

Panel de control 2 Mando de las funciones del horno 3 Programador electrónico 4 Mando de temperatura 5 Resistencia 6 Lámpara 7 Ventilador 8 Carril lateral, extraíble 9 Posiciones de los estantes

Para bizcochos y galletas.

• Bandeja honda

Para hornear y asar o como bandeja grasera.

4.2 Calentamiento previo

Precaliente el aparato vacío para quemar los restos de grasa.

1. Ajuste la función y la temperatura máxima.
2. Deje funcionar el aparato 1 hora.
3. Ajuste la función y ajuste la temperatura máxima.
4. Deje que el aparato funcione durante 15 minutos.

Los accesorios se pueden calentar más de lo habitual. El aparato puede emitir olores y humos. Esto es totalmente normal. Asegúrese de que haya una buena ventilación en la habitación.

5. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Encendido y apagado del aparato

Depende del modelo si su aparato tiene pilotos, símbolos del mando o indicadores:

El indicador se enciende cuando el aparato está funcionando. - El símbolo muestra si el mando controla las funciones del horno o la temperatura. - El indicador se enciende cuando el horno se calienta.

1. Gire el mando del horno hasta la función deseada.
2. Gire el mando del termostato para seleccionar una temperatura.
3. Para apagar el aparato, gire los mandos de referencia y de temperatura hasta la posición de apagado.

5.2 Funciones del horno

Función del hora		Aplicación
0	Posición de apagado	El aparato está apagado.
Turbo		Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.Ajuste la temperatura≦20-40°C≦los que cuando utilise Bóveda/ Calor inferior.
Bóveda/Calor Inferior		Para hornear y asar alimentos en una posición de bandeja.
Turbo Plus		Para hornear en moldes o en una posición de la pa-rrilla. Para ahorrar energia durante la coccción.Esta funciona se debe usar de conformidad con las tablas de coccción para lograr los resultados de coccción de-seados. Para Obtener más información sobre los ajustesrecommendedos, consulte las tablas de coc-ción.Esta funciona se utilizes para definir la catego-ría de eficiencia energetica EN 60350-1.
Grill Rápido		Para asar al grill grandes cantidades de alimentos de poco espesor y tostar pan.
	Grill + Turbo	Para asar piezas de carne grandes o aves con hue-so en una posición de bandeja. también para grati-nar y dorar.
	Pizza	Para hornear alimentos en un nivel, con dorado in-tenso y base crujierte. Ajuste las temperatas UNSOs 20-40°C menos que cuando utilise Bóveda/ Calor inferior.
	Carne	Para preparar asados muy tiernos y jugosos.
	Mantener Ca- liente	Paramantener calientes los alimentos.
	Desconcelar	Esta funciona se pueda usar para desconcelgar ali- montos congelados, como frutas y verduras. El tiempo de descogelación depende de la calidad y時間 de los alimentos congelados.
	Pirólisis	Paraactivar la autolimpieza pirolítica del hora. Es-ta funciona quema los restos de sociedad en el hor-no.

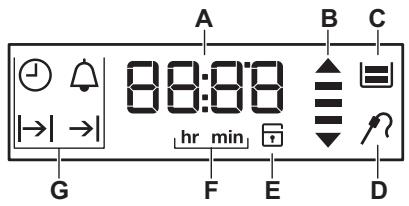

5.3 Pantalla

A. Temporizador B. Indicador de calor residual y calentamiento C. Depósito de agua (solo los modelos seleccionados) D. Sonda térmica (solo los modelos seleccionados) E. Cierre puerta (solo los modelos seleccionados) F. Horas / Minutos G. Funciones del reloj

5.4 Teclas

Botón	Función	Description
—	MENOS	Para和睦ar el tiempo.
①	RELOJ	Para和睦ar una función de reloj.
+	MÁS	Para和睦ar el tiempo.

5.5 Indicador de calentamiento Cuando se activa una función del horno, las barras de la pantalla se encienden

de una en una. Las barras indican que la temperatura del horno aumenta o disminuye.

6. FUNCIONES DEL RELOJ

6.1 Tabla de sistemas del reloj

Función de reloj		Aplicación
↓	HORA ACTUAL	Para做不到o o cambiar la hora actual. Se pueda , venirla hora actual solo cuando el aparato está apagado.
|→|	DURACIÁN	Para ajustar cuánto tiempole debuefuncionar el apar- to. Utilicelo únicamente cuando esté ajustada una función del hora.
→|	FIN	Para configurar cuando se desactiva el aparato. Uti- lécelo únicamente cuando esté ajustada una func- ión del hora.
|→|→|	TIEMPO DE RE- TARDO	Para combinar la functión DURACIÁN y FIN.
◇	AVISADOR	Utilícelo para programar una cuenta atrás.Esta fun- ción no influye en el functionamento del hora. Pue- de ajustar el AVISADOR enequalquiermomento, in- cluso si el aparato está apagado.
00:00	TIEMPO DE COCCÍN	Si no ajusta otra functión del reloj, TIEMPO DE COCCÍN supervisa automatistically el tiempoo que funciona el aparato. Se enciende immediata- mente cuando el hora empieza a calentarse. El Tiempo de coccción no se pueda usar con las funrientos: DURACIÁN, FIN.

6.2 Ajuste y modificación de la hora

Tras la primera conexión a la red eléctrica, espere hasta que en la pantalla aparezca hr y "12:00". "12" parpadea.

1. Pulse + o — para ajustar las horas.
2. Pulse ① para confirmar y cambiar al ajuste de los minutos.

La pantalla muestra min y la hora ajustada. "00" parpadea.

1. Pulse + o — para ajustar los minutos.
2. Pulse ① para confirmar o la hora actual se guarda automáticamente tras 5 segundos. La pantalla muestra la hora. Para cambiar la hora actual, pulse repetidamente ① hasta que parpadee el indicador ① de la referencia de hora en la pantalla.

6.3 Ajuste de la DURACIÓN

1. Ajuste una función del horno.
2. Pulse ① repetidamente hasta que → | empiece a parpadear.
3. Pulse + o − para ajustar los minutos y las horas del tiempo de DURACIÓN.
4. Pulse ① para confirmar. Cuando finaliza el tiempo programado, se emite una señal acústica durante 2 segundos y la hora parpadea en la pantalla. El aparato se apaga automáticamente.
5. Pulse la tecla para desconectar la señal acústica.
6. Gire el mando de las funciones del horno hasta la posición de apagado.

6.4 Ajuste de FIN

1. Ajuste una función del horno.
2. Pulse ① repetidamente hasta que → | empiece a parpadear.
3. Pulse + o − para ajustar las horas y los minutos de la hora de FIN.
4. Pulse ① para confirmar. A la hora programada, se emite una señal acústica durante 2 segundos y → | y la hora parpadean en la pantalla. El aparato se apaga automáticamente.
5. Pulse la tecla para desconectar la señal acústica.
6. Gire el mando de las funciones del horno hasta la posición de apagado.

6.5 Ajuste de la función INICIO DIFERIDO

1. Ajuste una función del horno.
2. Pulse ① repetidamente hasta que → empiece a parpadear.
3. Pulse + o — para ajustar los minutos y las horas del tiempo de DURACIÓN.
4. Pulse ① para confirmar. La pantalla muestra → | parpadeando.
5. Pulse + o — para ajustar las horas y los minutos de la hora de FIN.

7. USO DE LOS ACCESORIOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

1. Pulse ① para confirmar. El aparato se enciende automáticamente más tarde, respetando el tiempo de DURACIÓN y se detiene a la hora de FIN. A la hora programada, se emite una señal acústica durante 2 segundos y la hora parpadea en la pantalla. El aparato se apaga.
2. Pulse cualquier tecla para desconectar la señal acústica.
3. Gire el mando de las funciones del horno hasta la posición de apagado.

6.6 Ajuste del minutero AVISADOR

1. Pulse ① repetidamente hasta que y "00" parpadeen en la pantalla.
2. Pulse + o — para ajustar AVISADOR. En primer lugar ajuste los segundos y después los minutos. Cuando el tiempo ajustado es mayor que 60 minutos, hr parpadea en la pantalla.
3. Ajuste las horas.
4. El AVISADOR empezará automáticamente después de 5 segundos.

Transcurrido el 90% del tiempo programado, sonará una señal.

1. Cuando termina el tiempo programado, se emite una señal acústica durante dos momentos.

"00:00" y parpadean en la pantalla. Pulse la tecla para desconectar la señal acústica.

6.7 TIEMPO DE COCCIÓN

Para restablecer el temporizador de avance del controlador, mantenga pulsadas + y -. Se inicia de nuevo el controlador.

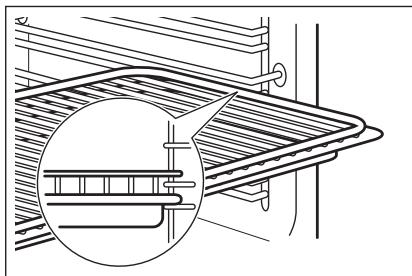

7.1 Inserción de los accesorios

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Bandeja honda:

Inserte la bandeja honda entre las guías de uno de los carriles.

Parrilla y bandeja honda juntas:

Posicione la bandeja honda entre las guías del carril de apoyo y la parrilla en las guías de encima; asegúrese de que las hendiduras apuntan hacia abajo.

Las hendiduras en la parte superior incrementan la seguridad. Las hendiduras también son dispositivos anti-vuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

8.1 Uso del bloqueo de seguridad para niños

Cuando está activado el Bloqueo de seguridad, no se puede activar el aparato.

La puerta está bloqueada; los símbolos SAFE y aparecen en la pantalla también cuando la función de Pirólisis está funcionando. Se puede comprobar con el mando.

1. Gire el mando de las funciones del horno hasta la posición de apagado.
2. Mantenga pulsados ① y + al mismo tiempo durante 2 segundos.

Suena una señal acústica. SAFE y se encienden en la pantalla.

Para desactivar el bloqueo de seguridad para niños, repita el paso 2.

8.2 Indicador de calor residual

Al desactivar el aparato, la pantalla muestra el indicador de calor residual si la temperatura del horno es superior a 40°C. Gire a la izquierda o a la derecha el mando de temperatura para ajustar la temperatura del horno.

8.3 Desconexión automática

Por motivos de seguridad, el aparato se desactiva automáticamente después de un tiempo si está en marcha una función del horno y no se cambia ningún ajuste.

Temperatura (°C)	Hora de descone-xión (h)
30 - 115	12.5
120 - 195	8.5
200 - 245	5.5
250 -olestimo	1.5

Después de una desconexión automática, pulse cualquier tecla para utilizar de nuevo el aparato.

La desconexión automática no se aplica a las funciones: Luz, Duración, Fin.

8.4 Ventilador de enfriamiento

Cuando el aparato funciona, el ventilador de refrigeración se pone en marcha

9. CONSEJOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

La temperatura y los tiempos de cocción de las tablas son meramente orientativos; dependen de la receta, la calidad y la cantidad de los ingredientes utilizados en cada caso.

9.1 Información general

• El aparato tiene cinco niveles. Estos niveles se ordenan contándolos de abajo a arriba desde la solera del aparato.
• El aparato está dotado con un sistema especial que hace circular el aire y recicla constantemente el vapor. Gracias a este sistema se puede cocinar en un entorno de vapor y mantener los alimentos blandos en su interior y crujientes en su exterior. Esto reduce al mínimo el tiempo de cocción y el consumo de energía.
• La humedad puede llegar a condensarse en el aparato o en los

automáticamente para mantener frías las superficies del aparato. Si se desactiva el aparato, el ventilador puede seguir funcionando hasta que se enfríe.

8.5 Termostato de seguridad

El funcionamiento incorrecto del aparato o los componentes defectuosos pueden provocar sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a conectar automáticamente cuando descienda la temperatura.

paneles de cristal. Esto es totalmente normal. Manténgase alejado del aparato siempre que abra la puerta, mientras está en funcionamiento. Si desea reducir la condensación, ponga en funcionamiento el aparato 10 minutos antes de cocinar.

• Limpie la humedad antes de cada uso del aparato.
• No coloque objetos directamente sobre la solera del aparato ni cubra los componentes con papel de aluminio cuando cocine. De lo contrario puede que se alteren los resultados de la cocción y se dañe el esmalte.

9.2 Repostería

• No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.
• Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.

9.3 Carnes y pescados

• Utilice una bandeja honda con los alimentos muy grasos para evitar que

el horno quede manchado de forma permanente.

• Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.
• Para evitar que se forme mucho humo en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de cada vez que se seque.

9.4 Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen.

Inicialmente, supervise el rendimiento cuando cocine. Busque los ajustes óptimos (de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este horno.

9.5 Cuadro de especificaciones para hornear y asar

Repostería

Alimento	Bóveda/Calor inferior		Turbo		Tiempo (min)	Comenta- rios
	Tempera- tura (°C)	Posición de la pa- rilla	Tempera- tura (°C)	Posición de la pa- rilla
Masas ba- tidas	170	2	160	3 (2 y 4)	45 - 60	En molde de repos- tería
Masa con mantequi- lla	170	2	160	3 (2 y 4)	20 - 30	En molde de repos- tería
Tarta de queso (con sue- ro)	170	1	165	2	80 - 100	En molde de repos- tería de 26 cm
Tarta o pastel de manza- na1)	170	2	160	2 (izquier- da y dere- cha)	80 - 100	En dos moldes de reposteria de 20 cm en una pa- rilla
Strudel	175	3	150	2	60 - 80	En bande- ja
Tarta de mermela- da	170	2	165	2 (izquier- da y dere- cha)	30 - 40	En molde de repos- tería de 26 cm
Bizcocho	170	2	150	2	40 - 50	En molde de repos- tería de 26 cm
Tempera-tura (°C)	Posición de la pa-rrilla	Tempera-tura (°C)	Posición de la pa-rrilla
Pastel de Navidad/pastel de fruta1)	160	2	150	2	90 - 120	En molde de repos-tería de 20 cm
Pastel de ciruelas1)	175	1	160	2	50 - 60	En molde para pan
Pastelillos - un ni-vel1)	170	3	150 - 160	3	20 - 30	En bande-ja
Pastelillos: dos nive-les1)	-	-	140 - 150	2 y 4	25 - 35	En bande-ja
Pastelillos - tres nive-les1)	-	-	140 - 150	1, 3 y 5	30 - 45	En bande-ja
Galletas/hojaldres - un nivel	140	3	140 - 150	3	25 - 45	En bande-ja
Galletas/hojaldres - dos nive-les	-	-	140 - 150	2 y 4	35 - 40	En bande-ja
Galletas/hojaldres - tres nive-les	-	-	140 - 150	1, 3 y 5	35 - 45	En bande-ja
Meren-gues: un nivel	120	3	120	3	80 - 100	En bande-ja
Meren-gues - dos niveles1)	-	-	120	2 y 4	80 - 100	En bande-ja
Bollos1)	190	3	190	3	12 - 20	En bande-ja
Bollos re-llenos de crema: un nivel	190	3	170	3	25 - 35	En bande-ja
Bollos re-llenos decrema:dos nive-les	-	-	170	2 y 4	35 - 45	En bande-ja
Tartaletas	180	2	170	2	45 - 70	En molde de repos-tería de 20cm
Pastel defruta	160	1	150	2	110 - 120	En molde de repos-tería de 24cm
Tarta Vic-toria1)	170	1	160	2 (izquier-da y dere-cha)	30 - 50	En molde de repos-tería de 20cm

1) Precaliente el horno 10 horas.

Pan y pizza

Alimento	Bóveda/Calor inferior		Turbo		Tiempo (min)	Comenta-rios
	Tempera-tura (°C)	Posición de la pa-rrilla	Tempera-tura (°C)	Posición de la pa-rrilla
Pan blan-co1)	190	1	190	1	60 - 70	1 - 2 pie-zas, 500 g cada pie-za
Pan de centeno	190	1	180	1	30 - 45	En molde para pan
Pan/Rolli-tos 1)	190	2	180	2 (2 y 4)	25 - 40	6 - 8 pa-necillos en una ban-deja de re-posteria
Pizza 1)	230 - 250	1	230 - 250	1	10 - 20	En bande-ja de re-posteria o bandeja Honda pa-ra asar
Tempera- tura (°C)	Posición de la pa- rilla	Tempera- tura (°C)	Posición de la pa- rilla
Galletas1)	200	3	190	3	10 - 20	En bande- ja

1) Precaliente el horno durante 10 horas.

Flanes

Alimento	Bóveda/Calor inferior		Turbo		Tiempo (min)	Comenta- rios
	Tempera- tura (°C)	Posición de la pa- rilla	Tempera- tura (°C)	Posición de la pa- rilla
Pudin de pasta	200	2	180	2	40 - 50	En un molde
Pudin de verduras	200	2	175	2	45 - 60	En un molde
Quiches1)	180	1	180	1	50 - 60	En un molde
Lasaña 1)	180 - 190	2	180 - 190	2	25 - 40	En un molde
Canelo- nes1)	180 - 190	2	180 - 190	2	25 - 40	En un molde

1) Precaliente el horno durante 10 minutos.

Carne

Alimento	Bóveda/Calor inferior		Turbo		Tiempo (min)	Comenta- rios
	Tempera- tura (°C)	Posición de la pa- rilla	Tempera- tura (°C)	Posición de la pa- rilla
Carne de res	200	2	190	2	50 - 70	En una parrilla
Cerdo	180	2	180	2	90 - 120	En una parrilla
Ternera	190	2	175	2	90 - 120	En una parrilla
Rosbif po- co hecho	210	2	200	2	50 - 60	En una parrilla
Rosbif en su punto	210	2	200	2	60 - 70	En una parrilla
Rosbif muy he-cho	210	2	200	2	70 - 75	En una parrilla
Paletilla de cerdo	180	2	170	2	120 - 150	ConIEL
Morcillo de cerdo	180	2	160	2	100 - 120	2 piezas
Cordero	190	2	175	2	110 - 130	PATA
Pollo	220	2	200	2	70 - 85	Entero
Pavo	180	2	160	2	210 - 240	Entero
Pato	175	2	220	2	120 - 150	Entero
Ganso	175	2	160	1	150 - 200	Entero
Conejo	190	2	175	2	60 - 80	En trozos
Liebre	190	2	175	2	150 - 200	Entrozos
Faisán	190	2	175	2	90 - 120	Entero

Pescado

Alimento	Bóveda/Calor inferior		Turbo		Tiempo (min)	Comenta- rios
	Tempera- tura (°C)	Posición de la pa- rilla	Tempera- tura (°C)	Posición de la pa- rilla
Trucha/ Pargo	190	2	175	2	40 - 55	3 - 4 pes- cados
Atún/ Salmón	190	2	175	2	35 - 60	4 - 6 file- tes

9.6 Grill

Precaliente el horno vacío durante 3 horas antes de cocinar.

Alimento	Cantidad		Tempera-tura (°C)	Tiempo (min)		Posición de la pa-rilla
	Piezas	(g)		1a cara	2aca	4
Filetes de solomillo	4	800	máx.	12 - 15	12 - 14	4
Filetes de vacuno	4	600	máx.	10 - 12	6 - 8	4
Salchi-chas	8	-	máx.	12 - 15	10 - 12	4
Chuletas de cerdo	4	600	máx.	12 - 16	12 - 14	4
Pollo (cor-tado en 2)	2	1000	máx.	30 - 35	25 - 30	4
Brochetas	4	-	máx.	10 - 15	10 - 12	4
Pechuga de pollo	4	400	máx.	12 - 15	12 - 14	4
Hambur-guesa	6	600	máx.	20 - 30	-	4
Filete de pescado	4	400	máx.	12 - 14	10 - 12	4
Sándw-ches tos-tados	4 - 6	-	máx.	5 - 7	-	4
Tostadas	4 - 6	-	máx.	2 - 4	2 - 3	4

9.7 Grill + Turbo

Carne de res

Alimento	Cantidad	Temperatura (°C)	Tiempo (min)	Posición de la parrilla
Rosbif o filete, po-co hecho1)	por cm de gro-sor	190 - 200	5 - 6	1 ò 2
Rosbif o filete, al punto1)	por cm de gro-sor	180 - 190	6 - 8	1 ò 2
Rosbif o filete, muy hecho1)	por cm de gro-sor	170 - 180	8 - 10	1 ò 2

1) Precaliente el horno.

Lomo de cerdo

Alimento	Cantidad (kg)	Temperatura (°C)	Tiempo (min)	Posición de la parrilla
Paletilla, cuello, jamón	1 - 1,5	160 - 180	90 - 120	1 Ó 2
Chuleta, costillas	1 - 1,5	170 - 180	60 - 90	1 Ó 2
Pastel de carne	0,75 - 1	160 - 170	50 - 60	1 Ó 2
Codillo de cerdo (precocinado)	0,75 - 1	150 - 170	90 - 120	1 Ó 2

Ternera

Alimento	Cantidad (kg)	Temperatura (°C)	Tiempo (min)	Posición de la parrilla
Ternera asada	1	160 - 180	90 - 120	1 ò 2
Codillo de ter- nera	1,5 - 2	160 - 180	120 - 150	1 ò 2

Cordero

Alimento	Cantidad (kg)	Temperatura (°C)	Tiempo (min)	Posición de la parrilla
Pata de corde-ro, cordero asado	1 - 1,5	150 - 170	100 - 120	1 Ó 2
Espalda de cordero	1 - 1,5	160 - 180	40 - 60	1 Ó 2

Aves

Alimento	Cantidad (kg)	Temperatura (°C)	Tiempo (min)	Posición de la parrilla
Aves troceadas	0,2 - 0,25 cada trozo	200 - 220	30 - 50	1 Ó 2
Medias aves	0,4 - 0,5 cada trozo	190 - 210	35 - 50	1 Ó 2
Pollo, pularda	1 - 1,5	190 - 210	50 - 70	1 Ó 2
Pato	1,5 - 2	180 - 200	80 - 100	1 Ó 2
Ganso	3,5 - 5	160 - 180	120 - 180	1 Ó 2
Pavo	2,5 - 3,5	160 - 180	120 - 150	1 Ó 2
Pavo	4 - 6	140 - 160	150 - 240	1 Ó 2

Pescado (al vapor)

Alimento	Cantidad (kg)	Temperatura (°C)	Tiempo (min)	Posición de la parrilla
Pescado ente- ro	1 - 1,5	210 - 220	40 - 60	1 Ú 2

9.8 Turbo Plus

Durante la cocción, abra únicamente la puerta del aparato cuando sea necesario.

Alimento	Temperatura (°C)	Tiempo (min)	Posición de la parrilla
Pasta gratinada	190 - 200	45 - 55	2
Patatas gratinadas	160 - 170	60 - 75	2
Moussaka	180 - 200	75 - 90	2
Lasaña	160 - 170	55 - 70	2
Canelones	170 - 190	65 - 75	2
Pudding de pan	150 - 160	75 - 90	2
Pudding de arroz	170 - 190	45 - 60	2
Tarta de manzana	150 - 160	75 - 85	2
Pan blanco	180 - 190	50 - 60	2

9.9 Descongelar

Alimento	Cantidad (g)	Tiempo de descogelación (min)	Tiempo de des-congelación posterior (mi-nutos)	Comentarios
Pollo	1000	100 - 140	20 - 30	Coloque el pollo sobre un Plato puesto del re-vés sobre otro mayor. Délé la vuelta a media coccción.
Carne	1000	100 - 140	20 - 30	Délé la vuelta a media coccción.
Carne	500	90 - 120	20 - 30	Délé la vuelta a media coccción.
Trucha	150	25 - 35	10 - 15	-
Fresas	300	30 - 40	10 - 20	-
Mantequilla	250	30 - 40	10 - 15	-
Nata	2 x 200	80 - 100	10 - 15	La nata se pueda mon-tarperfectamente inclu-so también queden pun-tos ligeramente conge-lados.
Pasteles	1400	60	60	-

9.10 Secar - Turbo

Cubra las bandejas con papel vegetal o de hornear. - Para obtener mejores resultados, pare el horno a la mitad del tiempo de

secado, abra la puerta y déjelo enfriar, a ser posible durante una noche para terminar el secado.

Verduras

Alimento	Temperatura (°C)	Tiempo (h)	Posición de la parrilla
			1 posición	2 posiciones
Judías	60 - 70	6 - 8	3	1 / 4
Pimentos	60 - 70	5 - 6	3	1 / 4
Verduras en ju- liana	60 - 70	5 - 6	3	1 / 4
Setas	50 - 60	6 - 8	3	1 / 4
Hierbas aromá- ticas	40 - 50	2 - 3	3	1 / 4

Fruta

Alimento	Temperatura (°C)	Tiempo (h)	Posición de la parrilla
			1 posición	2 posiciones
Ciruelas	60 - 70	8 - 10	3	1 / 4
Albaricoques	60 - 70	8 - 10	3	1 / 4
Manzana en rodajas	60 - 70	6 - 8	3	1 / 4
Peras	60 - 70	6 - 9	3	1 / 4

10. MANTENIMIENTO Y LIMPIEZA

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

10.1 Notas sobre la limpieza

• Limpie la parte delantera del horno con un paño suave humedecido en agua templada y jabón neutro.
• Limpie las superficies metálicas con un producto no agresivo específico.
• Limpie el interior del aparato después de cada uso. La acumulación de grasa u otros restos de alimentos puede provocar un incendio. El riesgo es mayor con la bandeja de grill.
• Elimine la suciedad resistente con limpiadores especiales para hornos.
• Limpie todos los accesorios antes de cada uso y déjelos secar. Utilice un paño suave humedecido en agua templada y jabón neutro.
• No trate los accesorios antiadherentes con productos agresivos u objetos punzantes ni los lave en el lavavajillas. Puede dañar el esmalte antiadherente.

10.2 Aparatos de acero inoxidable o aluminio

Limpie la puerta del horno únicamente con una esponja o un trapo húmedo.

Séquela con un paño suave. No utilice productos abrasivos, ácidos ni estropajos de acero, ya que puede dañar la superficie del horno. Limpie el panel de control del horno teniendo en cuenta las mismas precauciones.

10.3 Extracción de los carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

1. Tire de la parte delantera del carril lateral para separarlo de la pared.

1. Tire del extremo trasero del carril lateral para separarlo de la pared y extráigalo.

Coloque los carriles laterales en el orden inverso.

10.4 Pirólisis

¡PRECAUCIÓN!

Retire todos los accesorios y carriles laterales extraíbles.

No empiece la pirólisis si no ha cerrado completamente la puerta del horno. En algunos modelos, la pantalla muestra "C3" cuando se produce este error.

ADVERTENCIA!

El aparato llega a calentarse mucho. Corre el riesgo de quemarse.

PRECAUCIÓN!

Si hay otros aparatos instalados en el mismo armario, no los utilice al mismo tiempo que la función Pirólisis. El aparato podrá dañarse.

1. Retire manualmente los restos de suciedad más gruesa.
2. Limpie la parte interior de la puerta con agua caliente para evitar que se

quemen los restos por el aire caliente.

1. Ajuste la función Pirólisis. Consulte "Funciones del horno".
2. Cuando |→ | parpadea, pulse + o — para ajustar el procedimiento necesario:

Opisión	Descripción
P1	Si el hora no está muy sucio. Dura-ción del pro-cedimiento: 1 hora 30 min-utos.
P2	Si no可以选择 Eliminar la sociedad fácilmente. Du-ración del procedimien-to: 2 h.

Pulse ① o gire el mando de temperatura para iniciar el procedimiento. Puede utilizar la función Fin para retrasar el inicio del proceso de limpieza. Durante la pirólisis, la bombilla del horno permanece apagada.

1. Cuando el horno alcanza la temperatura programada, la puerta se bloquea. La pantalla muestra el símbolo y las barras del indicador de calentamiento se encienden hasta que la puerta se desbloquea. Para detener la pirólisis antes de que termine, gire el mando de las funciones del horno a la posición de apagado.
2. Al final de la pirólisis, la pantalla indica la hora. La puerta del horno permanece bloqueada.
3. Cuando el aparato se enfría de nuevo, se emite una señal acústica y la puerta se desbloquea.

10.5 Aviso de limpieza

Para recordarle que es necesaria una pirólisis, PYR parpadea durante 10

segundos antes de la activación y desactivación del aparato.

El aviso de limpieza se apaga:

• cuando termina la función de pirólisis. si pulsa + y — al mismo tiempo, PYR parpadea en la pantalla.

10.6 Limpieza de la puerta del horno

La puerta del horno tiene cuatro paneles de cristal. Es posible retirar la puerta del horno y los paneles de cristal interiores para limpiarlos.

La puerta del horno puede cerrarse si intenta retirar los paneles de cristal antes de quitar la puerta.

¡PRECAUCIÓN!

No utilice el aparato sin los paneles de cristal.

1. Abra completamente la puerta del horno y sujete las dos bisagras.

1. Levante y gire las palancas de las dos bisagras.

1. Cierre la puerta del horno a medio camino hasta la primera posición de apertura. A continuación, tire de la puerta hacia adelante para desencajarla.

1. Coloque la puerta sobre una superficie estable y protegida por un paño suave.
2. Sujete por ambos lados el acabado de la puerta (B), situado en el borde superior de esta, y empuje hacia dentro para soltar el sello de resorte.

1. Tire del borde del acabado de la puerta hacia delante para desengancharla.
2. Sujete los paneles de la puerta de cristal por el borde superior y extráigalos uno a uno con cuidado. Empiece por el panel superior. Asegúrese de que el cristal se desliza completamente fuera de los soportes.

1. Limpie los paneles de cristal con agua y jabón. Seque los paneles de cristal con cuidado.

Una vez finalizada la limpieza, coloque los paneles de cristal y la puerta del horno. Lleve a cabo los pasos anteriores en orden inverso.

Asegúrese de que coloca de nuevo los paneles de cristal (A, B y C) en el orden correcto. El panel central (B) tiene un marco decorativo. La cara impresa debe mirar hacia el interior de la puerta. Asegúrese de que después de la instalación la superficie del marco del panel de cristal (B) de las caras impresas no esté áspera cuando la toque.

Asegúrese de que coloca el panel de cristal central en los soportes correctamente.

10.7 Cambio de la bombilla

Coloque un paño en el fondo del interior del horno. Así evitará que se dañe la tapa de vidrio de la lámpara y la cavidad.

ADVERTENCIA!

Hay peligro de electrocución. Desconecte el fusible antes de cambiar la bombilla.

La lámpara del horno y la tapa de cristal pueden estar calientes.

PRECAUCIÓN!

Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa.

1. Apague el aparato.
2. Retire los fusibles de la caja de fusibles o desconecte el disyuntor.

La bombilla trasera

1. Gire la tapa de cristal hacia la izquierda para extraerla.
2. Limpie la tapa de cristal.
3. Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.
4. Coloque la tapa de cristal.

11. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

11.1 Qué hacer si...

Problema	Possible causa	Solución
El hora no se enciende o no funciona.	El hora no está conectado a un suministro electrico o está mal connectado.	Compruebe que el hora está correctamente conec-tado al suministro electrico (consulte el diagrama de conexión, en su caso).
El hora no calienta.	El hora está apagado.	Encienda el hora.
El hora no calienta.	El reloj no está en hora.	Ajuste la hora.
El hora no calienta.	No se han configurado los ajustes Neededs.	Asegürese de que los ajustes Sean correctos.
El hora no calienta.	El apagado automático es-tá activado.	Consulte "Desconexión au-mática".
El hora no calienta.	El bloqueo de seguridad para niños está activado.	Consulte "Uso del bloqueo para niños".
Problema	Possible causa	Soluciones
El hora no calienta.	Ha saltado el fusible.	Compruebe si el fusible es la causa del fallo de functúnamente. Si el fusible seende repetidamente, consulte a un electricistaequalificado.
La bombilla no funciona.	La bombilla es defectuosa.	Sustituya la bombilla.
Se tarda demasiado en co-cinar un Plato o está se ha-ce demasiado=rápido.	La temperatura es dema-siado bajo o demasiado al-ta.	Ajuste la temperatura se-gún sea Neededo. Siga las instrucciones del ma-nual de usuario.
Se acumula vapor y condensación en los alimentos y en la cavidad del hora.	El Plato ha permanecido en el hora demasiado tiempo.	No deje los platos en el hora más de 15 a 20 mi-nutos tras finalizar el pro-ceso de coccción.
La pantalla muestra "C3".	La función de limpieza no funciona. No ha cerrado completamente la puerta o el cierre de la puerta está defectuoso.	Cierre complemente la puerta.
En la pantalla aparece "F102".	• No ha cerrado comple-tamente la puerta. • El cierre de la puerta está averiado.	• Cierre complemente la puerta. • Apague el hora con el fusible domésico o el interruptor de sécurité de la caja de fusibles y enciéndalo de nuevo. • Si "F102"(vuela a apa-recer en la pantalla, consulte al Departa-mento de atencion al cliente.
La pantalla muestra un có-digo de error que no figura en esta tabla.	Hay un fallo electrico.	• Apague el hora con el fusible domésico o el interruptor de sécurité de la caja de fusibles y enciéndalo de nuevo. • Si vuelve a aparecer el número de error en la pantalla, consulte al Departamento de atencion al cliente.
El aparato está activado pero no se calienta. El ventilador no funciona. La噎a muestra "Demo".	El modo de demostración está activado.	1. Apague elorno. 2. Mantenga pulsada la tecla + 3. El primer dígito de la噎a y el indicator Demo empiezan a parpádear. 4. Introduzca el número 2468 presionando las teclas + o — para Cambiar los values y presione ↑ para confirmar. 5. El siguientes dígito empieza a parpádear. 6. El modo Demo se de-sactiva cuando confirma que elultimate dígito y el número son correc-tos.

11.2 Datos de asistencia

Si no logra subsanar el problema, póngase en contacto con el distribuidor o un centro autorizado de servicios técnicos.

Los datos que necesita para el centro de servicios técnicos se encuentran en la

placa de características. La placa de características se encuentra en el marco delantero de la cavidad del aparato. No retire la placa de características de la cavidad del aparato.

Es conveniente que anote los datos aquí:

Modelo (MOD.)

Número de producto (PNC)

Consulte los capítulos sobre seguridad.

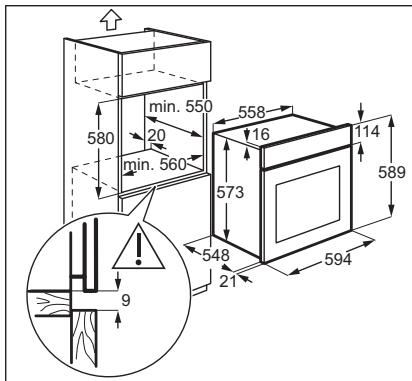

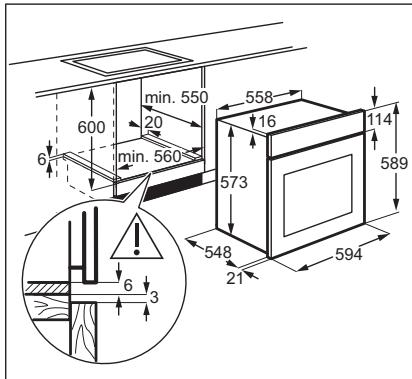

12.1 Empotrado

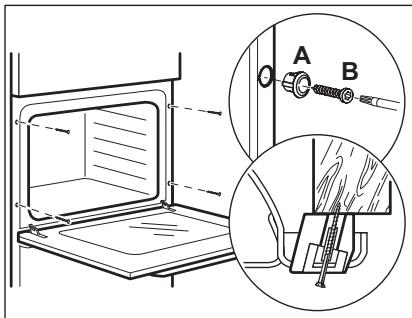

12.2 Fijación del aparato al mueble

12.3 Instalación eléctrica

El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las instrucciones de seguridad de los capítulos sobre seguridad.

El aparato se suministra únicamente con un cable de alimentación.

12.4 Cable

Tipos de cables adecuados para su instalación o cambio:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

En lo que respecta a la sección del cable, consulte la potencia total que figura en la placa de características. Internacionalmente, puede considerar la tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debe tener 2 cm más de longitud que los cables de fase y neutro (cables azul y marrón).

13. EFICACIA ENERGÉTICA

13.1 Ficha de producto e información según EU 65-66/2014

Nombre del proveedor	Electrolux
Identificacion del modelo	EOC3400AOX EOC5400AOX
Índice de eficiencia energetica	81.2
Clase de eficiencia energetica	A+
Consumo de energia conarga estandar, modo convencional	0.93 kWh/ciculo
Consumo de energia conarga estandar, modo con ventilador	0.69 kWh/ciculo
Número de cavidades	1
Fuente de calor	Electricidad
Volumen	72 l
Tipo de hora	Horno empotrado
Masa	EOC3400AOX 34.8 kg
	EOC5400AOX 35.1 kg

EN 60350-1 - Aparatos electrodomésticos - Parte 1: Placas, hornos, hornos de vapor y parrillas - Métodos para medir el rendimiento.

13.2 Bajo consumo energético

El aparato tiene características que le ayudan a ahorrar energía durante la comida de cada día.

Consejos generales

Asegúrese de que la puerta del horno está cerrada correctamente cuando el aparato funciona y manténgala cerrada lo máximo posible durante la cocción.

En la medida de lo posible, no precaliente el horno antes de colocar los alimentos.

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes

de que transcurra el tiempo de cocción, en función de la duración de la cocción. El calor residual dentro del horno seguirá cocinando.

Utilice el calor residual para calentar otros platos.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

En el horno, si está activado un programa con selección de tiempo (Duración o Fin) y el tiempo de cocción es superior a 30 minutos, las resistencias se desactivan automáticamente un 10% antes.

La bombilla y el ventilador siguen funcionando.

Mantener calor

Si desea usar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible. La pantalla muestra el

indicador de calor residual o la temperatura.

Turbo Plus

Función diseñada para ahorrar energía durante la cocción. Función de tal manera que la temperatura del horno pueda diferir de la indicada en la pantalla

durante un ciclo de cocción y las duraciones pueden ser diferentes de los tiempos de cocción de otros programas.

Cuando utilice la función Turbo plus, la lámpara se desactivará automáticamente antes de 30 segundos.

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo 📁 junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
