MANUAL DE USUARIO LP8 400 - LP8 810 - LP9 440 TEKA

• LP8 400 9 cubiertos 1 0 cubiertos A、Descalcificador p. 4
• B、 Carga de la sal en el dispensador p. 5
• C、Rellene el dispensador de abrillantador p. 5
• D、Función de detergente p. 6
• Atención: antes o después de cargar las cestas p. 9
• Modo normal de carga del lavavajillas p. 10
• Posicionamiento del lavavajillas p. 15
• Acerca de la conexión eléctrica p. 15
• Conexión al agua p. 16
• Inicio del lavavajillas p. 17
• Antes de llamar al servicio técnico p. 18
• Códigos de error p. 19

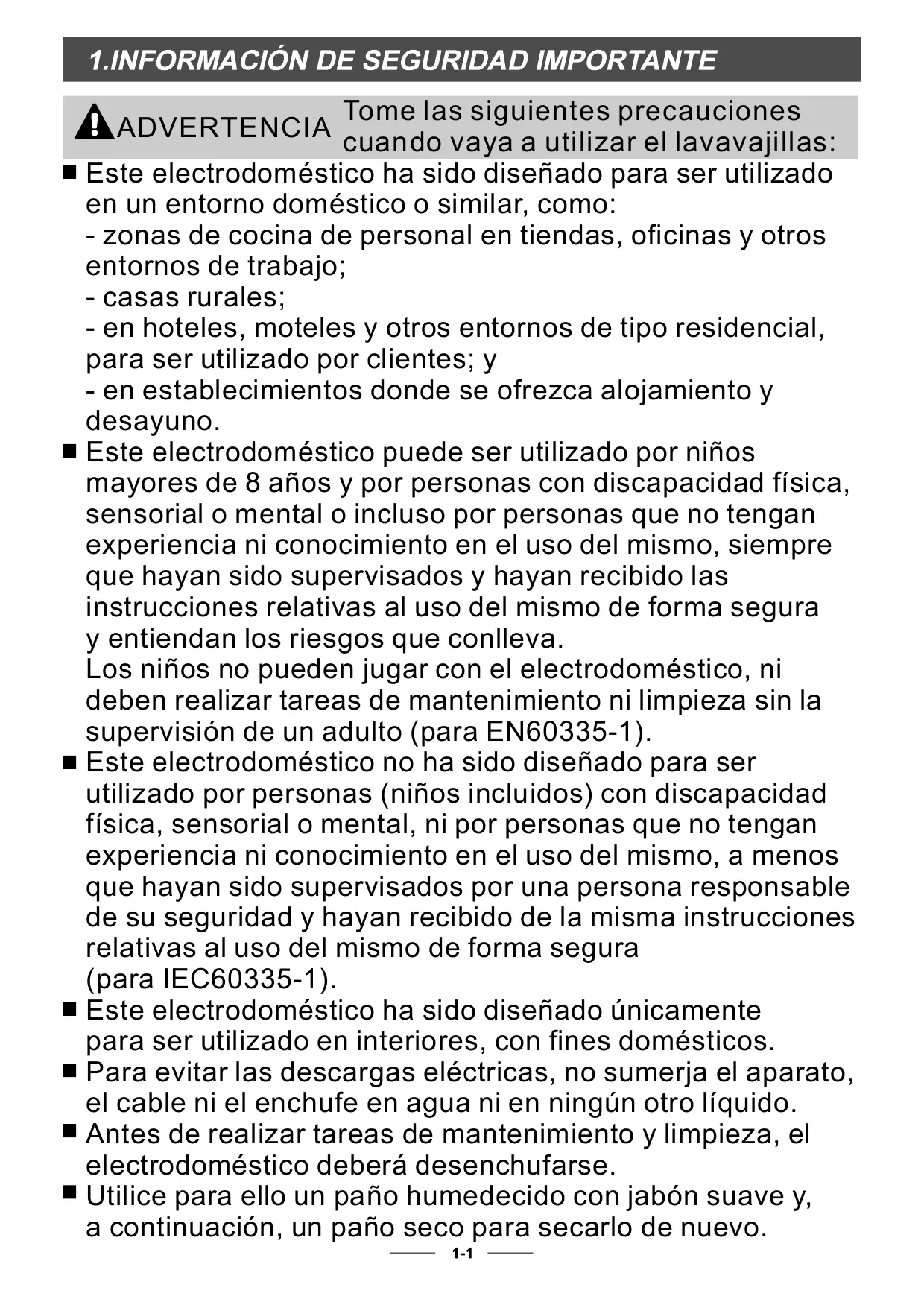

• Información técnica Tome las siguientes precauciones cuando vaya a utilizar el lavavajillas: Este electrodoméstico ha sido diseñado para ser utilizado en un entorno doméstico o similar, como: - zonas de cocina de personal en tiendas, oficinas y otros entornos de trabajo; - casas rurales; - en hoteles, moteles y otros entornos de tipo residencial, para ser utilizado por clientes; y - en establecimientos donde se ofrezca alojamiento y desayuno. Este electrodoméstico puede ser utilizado por niños mayores de 8 años y por personas con discapacidad física, sensorial o mental o incluso por personas que no tengan experiencia ni conocimiento en el uso del mismo, siempre que hayan sido supervisados y hayan recibido las instrucciones relativas al uso del mismo de forma segura y entiendan los riesgos que conlleva. Los niños no pueden jugar con el electrodoméstico, ni deben realizar tareas de mantenimiento ni limpieza sin la supervisión de un adulto (para EN60335-1). Este electrodoméstico no ha sido diseñado para ser utilizado por personas (niños incluidos) con discapacidad física, sensorial o mental, ni por personas que no tengan experiencia ni conocimiento en el uso del mismo, a menos que hayan sido supervisados por una persona responsable de su seguridad y hayan recibido de la misma instrucciones relativas al uso del mismo de forma segura (para IEC60335-1). Este electrodoméstico ha sido diseñado únicamente para ser utilizado en interiores, con fines domésticos. Para evitar las descargas eléctricas, no sumerja el aparato, el cable ni el enchufe en agua ni en ningún otro líquido. Antes de realizar tareas de mantenimiento y limpieza, el electrodoméstico deberá desenchufarse. Utilice para ello un paño humedecido con jabón suave y, a continuación, un paño seco para secarlo de nuevo. ADVERTENCIA Este electrodoméstico debe conectarse a tierra. En caso de fallo o avería, la conexión a tierra reducirá el riesgo de sufrir una descarga eléctrica, ofreciendo un trayecto de menor resistencia de corriente eléctrica. El electrodoméstico está equipado con un cable que presenta un conductor de equipo de tierra y un enchufe de conexión a tierra. El enchufe debe conectarse a una toma adecuada, instalada y conectada a tierra de conformidad con los códigos y las ordenanzas locales. La conexión incorrecta del conductor de equipo de tierra puede provocar un riesgo de descarga eléctrica. En caso de tener dudas acerca de la correcta conexión a tierra del electrodoméstico, compruébela con un electricista cualificado o un responsable de atención al cliente. No modifique el enchufe que se entrega con el electrodoméstico en caso de que este no se corresponda con la toma. Encargue a un electricista cualificado la instalación de una toma adecuada. No realice un mal uso, ni se siente ni se apoye en la puerta ni en la bandeja de platos del lavavajillas. No ponga en funcionamiento el lavavajillas a menos que todos los paneles estén convenientemente colocados. Abra la puerta con cuidado cuando el lavavajillas se encuentre en marcha, ya que podrían salir chorros de agua. No coloque objetos pesados ni los apoye en la puerta cuando esta esté abierta, ya que el electrodoméstico podría inclinarse hacia delante. Al colocar la vajilla para lavar: p. 20

1) coloque los objetos puntiagudos de manera que no

dañen las juntas de la puerta;

2) Advertencia: los cuchillos y el resto de cubiertos con punta

deben colocarse en el cesto con las puntas hacia abajo o en posición horizontal. Compruebe que el dispensador de detergente se ha vaciado tras finalizar el ciclo de lavado. No lave los objetos de plástico a menos que lleven una marca que indique que pueden utilizarse en un lavavajillas o electrodoméstico equivalente. Compruebe las recomendaciones del fabricante para los objetos que no lleven esta marca. Utilice únicamente detergentes y abrillantadores diseñados para lavavajillas automáticos. No utilice jabones, detergentes para ropa ni detergente para lavado a mano en el lavavajillas. Vigile a los niños para asegurarse de que no juegan con el electrodoméstico. No deje la puerta abierta, así evitará tropezar con ella. En caso de que el cable que se entrega con el electrodoméstico esté dañado, el fabricante, el responsable de atención al cliente o una persona con una cualificación similar deberá cambiarlo para evitar peligros. Durante la instalación, el cable de alimentación no debe doblarse ni aplastarse en exceso ni de manera que pueda generar un peligro. No manipule indebidamente los botones. El electrodoméstico debe conectarse a las tuberías de suministro de agua a través de un juego nuevo de mangueras, descartando las antiguas, que no deben volver a utilizarse. Puede lavarse un número máximo de 12 juegos de cubiertos. La presión de agua de entrada máxima permisible es 1 MPa. La presión de agua de entrada mínima permisible es de 0,04 Mpa. Recicle el material de embalaje del lavavajillas de forma conveniente. Todo el material de embalaje se puede reciclar. La vajilla de plástico presenta abreviaturas estándares internacionales: PE: para polietileno, como la lámina del material envolvente PS: para poliestireno, como el material de relleno POM: para polioximetileno, como los clips de plástico PP: para polipropileno, como el depósito para la sal ABS: para acrilonitrilo, butadieno, estireno, como el cuadro de mandos El material de embalaje puede ser peligroso para los niños. Para reciclar el embalaje y el electrodoméstico, acuda a un centro de reciclaje. A tal efecto, desconecte el cable de alimentación y haga que el dispositivo de cierre de la puerta quede inutilizable. El embalaje de cartón está fabricado con papel reciclado, por lo que debería reciclarse en el contenedor para papel. Al asegurarse de que este producto se recicla correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud humana que pueden surgir en caso de que los residuos de este producto no se gestionen de forma adecuada. Si desea obtener más información sobre el reciclaje de este producto, póngase en contacto con la oficina de su localidad y con el servicio de gestión de residuos domésticos. ELIMINACIÓN: No elimine este producto como residuos urbanos sin clasificar. Este producto debe recogerse de forma selectiva para recibir un tratamiento especial. Para obtener el mayor rendimiento de su lavavajillas, lea las instrucciones de usuario antes de usarlo por primera vez. LP8 400 1---Bot ó n de Encendido/apagado 2---Bot ó n funci ó n media carga: para seleccionar la funci ó n media carga. (Esta funci ó n solo puede ser usada cuando s ó lo se tienen 6 o menos piezas de vajilla, y usar á un menor consumo el é ctrico y de agua, puede s ó lo ser usado con Intensivo, ECO y 90min. 3---Avisadores Falta de Sal y/o Abrillantador: se enciende cuando el dep ó sito de sal o abrillantador deben ser rellenados 5---Inicio/Pausa: para comenzar el programa de lavado seleccionado, o pausarlo cuando est á funcionando 6---Indicador de encendido 7---Indicador media carga: Se enciende cuando la funci ó n media carga es seleccionada 8---Indicador de programa: para mostrar que programa ha sido elegid 9---Indicadores fase de programa 4---Bot ó n de programa: presionar el bot ó n para seleccionar el programa apropiado Características del lavavajillas Vista frontal

mmol/l 0~5 0~9 0~6 0~0.94 Detergente en polvo Detergente en pastillas l detergente para lavavajillas es corrosivo. Manténgalo fuera del alcance de los niños.

Cierre del compartimento de Detergente Si sus platos sólo están moderadamente sucios, puede usar menos detergente de lo recomendado. -compartimento Presione hacia abajo la tapa (1) hasta que de cierre haga clic (2). - Si utiliza detergente en pastillas, lea las recomendaciones del fabricante en sus envases, para determinar dónde deben colocarse las pastillas en el interior del lavavajillas (por ejemplo, en el cesto para cubiertos, el compartimiento de detergente, etc.). Asegúrese de que la tapa del compartimento del detergente está cerrada, incluso si está utilizando pastillas. La altura de la cesta superior puede ajustarse para crear mas espacio para los ustensillos grandes se ajusta mediante las ruedas, colocándolas sobre una altura diferente objetos grandes, bandejas, bolos grandes,y cuchillos deben colocarse sobre la cesta de manera que no obstruya la rotacion del brazo aspersor. No deje que ningún cubierto sobresalga por la parte inferior. Coloque siempre los cubiertos con punta con la punta hacia abajo.

Intensive (*EN 50242) 90 min Rapid

*E N 50242 : Este programa es el ciclo de prueba. La información para test de comparación de acuerdo con la directiva EN 50242, como sigue: Capacidad: 9 cubiertos Posición de la cesta superior: ruedas superiores sobre guías. Ajuste del abrillantador: 6 Pl:0.49w; Po:0.45w. Inicio del ciclo de lavado 1.Retire la cesta inferior y superior, cargue la vajilla y colóquelas en su lugar de origen. Se recomienda cargar primero la cesta inferior,después la cesta superior(ver la sección"Carga de lavavajillas"). 2.Viertael detergente (vea la sección titulada "Sal, Detergente y líquido de aclarado"). 3.Inserte el enchufe en la toma eléctrica. La corriente es a 220-240. VAC 50HZ, la especificación de la clavija es10A 250VAC. Asegúrese que el suministro de agua está abierto a máxima presión. 4.Cierre la compuerta,presione el botón de encendido para encender el lavavajillas. 5.Presioneelbotóndeprogramación, el programa de lavado cambiará de la siguiente manera: Intensivo->ECO->90 Min->Rápido Si un programase selecciona, la luz correspondiente se iluminará. Entonces presione el botón de Inicio/Pausa, el lavavajillas comenzará el lavado. Cuando presione el botón de Iniciot/Pausa para que interrumpa el lavado, el piloto luminoso de programa dejará de parpadear y el lavavajillas emitirá un sonido cada minuto a menos que vuelva a presionar el botón de nuevo para que se reinicie el lavado. Premisa: 1 Un programa que ya esté en marcha solo puede ser modificado si ha estado poco tiempo en funcionamiento. De lo contrario el detergente ya habrá sido liberado y el lavavajillas pude que ya haya desaguado el agua de lavado. S i este es el caso debe rellenar el depósito del detergente (ver sección " Carga del detergente "). 2 Presione el botón de Inicio/Pausa, el lavavajillas se mantendrá en un estado de espera, presione el botón de programa durante más de 3 segundos entonces puede modificar el programa al ciclo de lavado deseado (ver sección “Inicio del ciclo de lavado”) Si abre la puerta durante el lavado, el lavavajillas se parará, la luz del programa dejará de parpadear y el zumbador pitará cada minuto a menos que cierre la puerta. Una vez cierre la puerta, el lavavajillas reiniciará el lavado después de 10 segundos. Si su modelo de lavavajillas se ha interrumpido, el aparato continuará al programa selec cionado una vez se haya restaurado el suministro eléctrico. ¿Se ha olvidado incluir un plato? Un plato olvidado puede ser ańadido en cualquier momento antes de que se abra el depósito del detergente 1.Presione el botón de Incio/Pausa 2.Abra la puerta ligeramente para parar el lavado. 3.Cuando se paren los aspersores puede abrir la puerta completamente. 4.Ańada el plato que había olvidado. 5.Cierre la puerta. 6.Presione el botón Inicio/Pausa, el lavavajillas seguirá funcionando después de 10 segundos. Al finalizar un ciclo de lavado Cuando el ciclo de lavado haya finalizado, el zumbador del lavavajillas sonará durante 8 segundos y después parará. Apague el lavavajillas usando el botón de encendido, cierre el suministro de agua y abra la puerta del lavavajillas. Espere unos minutos antes de descargar el lavavajillas para evitar manipular los objetos mientras aún están calientes y susceptibles de rotura. También así se secarán mejor. Apague el lavavajillas El piloto indicador de programa está encendido no parpadea, solo en este caso el programa de lavado ha finalizado.

1. Apague el lavavajillas presionando el botón Inicio/Pausa.

2. Cierre le grifo del agua.

Abra la puerta cuidadosamente. Los platos calientes son sensibles a los golpes. Los platos deberían dejarse enfriar alrededor de 15 minutos antes de sacarlos del lavavajillas. Abra la puerta del lavavajillas, déjela entreabierta y espere unos minutos ates de sacar los platos. De esta manera estos se enfriarán y el proceso de secado mejorará Descarga del lavavajillas Es normal que el lavavajillas esté húmedo por dentro. Primero vacíe la cesta inferior y posteriormente la superior. Esto evitará que el agua gotee a la cesta inferior. Es peligroso abrir la puerta durante el lavado, ya que el agua caliente puede quemarle.

Por su seguridad personal: No utilice un alargador ni un adaptador de enchufe con este electrodoméstico. No deberá cortar ni retirar la conexión a tierra bajo ningún concepto. Conexión desde el cable de alimentación.

φ 40mm COMO ELIMINAR EL EXCESO DE AGUA DE LAS MANGUERAS Si el fregadero está a más 1000 mm de altura sobre el suelo, el exceso de agua dentro de las mangueras no puede eliminarse directamente en el fregadero. Será necesario eliminar el agua que está dentro de las mangueras utilizando una palangana o similar que se colocará a un nivel inferior al del fregadero.

SALIDA DE AGUA

Conecte la salida del desagüe. La manguera de desagüe tiene que estar perfectamente colocada para evitar fugas de agua. Asegúrese de que la manguera de agua no está enrollada o aplastada

EXTENSIÓN DE LA MANGUERA

Si llegara a necesitar una extensión de manguera, utilice una similar a la suministrada. No debe tener más de 4 metros, de otro modo el resultado del proceso de limpieza de lavavajillas podría verse reducido. Conexión del sifón El conector del sifón debería estar a una altura que no supere los 1000 mm (máximo) desde la parte más baja del plato. La tubería del agua debería estar fija. Compruebe las indicaciones antes de proceder a usar su lavavajillas. 1.El aparato está correctamente nivelado y ajustado. 2.La válvula de entrada de agua está abierta 3.No puede haber fugas en las conexiones de agua. 4.El cable eléctrico está bien conectado. 5.La electricidad está conectada 6.Las mangueras de entrada de agua y desagüe no presentarán nudos, enrollamientos o aplastamientos. 7.Todos los materiales de embalaje y material impreso ha de ser retirado del lavavajillas. Después de la instalación, por favor, guarde este manual de instrucciones. El contenido de este libro de instrucciones es muy útil para los posibles usuarios de este lavavajillas. Antes de llamar al Servicio Técnico Códigos de error Cuando se produce un mal funcionamiento en el lavavajillas se mostrarán los códigos de error en los pilotos luminosos para advertirle: El indicador de programa R á pido parpadea r á pidamente El indicador de programa ECO parpadea r á pidamente Los indicadores de programa Rápido y 90 min. parpadean rápidamente Tiempo de admisión de agua demasiado largo El grifo de agua no está abierto, no hay suministro de agua o la presión es muy baja Inundación Algún componente del lavavajillas tiene una fuga de agua La temperatura de lavado no puede ser alcanzada Fallo de la Resistencia de Calentamiento Si se da una fuga de agua en el lavavajillas, corte el suministro principal de agua antes de avisar al Servicio de Asistencia Técnica. Si existe agua en la base del lavavajillas por una fuga, el agua deber ser retirada antes de volver a encender el lavavajillas. Información técnica Altura: : 845mm Anchura : 448 mm Profundidad : 600mm Presión del agua: Entrada corriente: 0.04-1.0MPa ver la placa con medidas eléctricas Capacidad: 9 cubiertos Información técnica Hoja de datos de lavavajillas doméstico de acuerdo a Directiva Europea 1059/2010: Fabricante TEKA Tipo/ Descripción LP8 400 Capacidad estándar

Consumo anual de energía 215 kWh Consumo energético del ciclo de lavado estándar 0.69kWh Consumo en modo apagado

0.45 W

Consumo en modo botón encendido

0.49 W

Consumo de agua anual 2660 liter Clase de eficiencia en el secado

Ciclo de lavado estándar ECO 45℃ Duración del programa estándar de lavado 190 min Nivel de ruido 49 dB(A) re 1 pW Montaje Libre instalación ¿Podría ser integrable? Yes Altura

84.5 cm

44.8 cm

Profundidad (con conectores) 60 cm Consumo eléctrico 1760-2100 W Voltaje / frecuencia 220-240 V~ / 50 Hz Presión del agua Presión del chorro de agua) 0.4-10 bar = 0.04-1 MPa NOTA： A+++ (la más alta eficiencia) a D (la más baja eficiencia). Consumo de energía “215” Kw por año, basado en 280 ciclos de lavado usando agua fría y el consumo de modos de energía bajos. El consumo de energía actual dependerá de cómo se utilice el lavavajillas. Consumo de agua de “2660” litros anuales. El consumo de agua dependerá en cómo se utilice el lavavajillas. A (la más alta eficiencia) a G (la más baja eficiencia). Este programa de lavado es adecuado para limpieza de vajilla de suciedad normal y es el programa más eficiente en términos de ahorro de energía y agua para este tipo de suciedad. Este aparato cumple todas las normativas Europeas estándar y directivas en la versión actual a su entrega. - LVD 2006/95/EC - EMC2004/108/EC - ErP 2009/125/EC Los valores dados arriba han sido medidos de acuerdo con los estándares bajo las condiciones de funcionamiento especificadas. Podrían variar mucho los resultados dependiendo de la dureza del agua, cantidad de detergente y suciedad de la vajilla. Este manual está basado en las normas y estándares de la Unión Europea.
