Tipo de producto	Horno empotrable (el manual indica frigorífico combinado, pero el contenido describe un horno)
Marca	Hotpoint
Modelo	UTQ89EPOICEHA
Categoría	Frigorífico combinado (según título, pero manual de horno)
Dimensiones (An x Al x Pr)	43,5 x 32 x 40 cm
Volumen útil	56 L
Alimentación	220-240 V ~ 50/60 Hz, 2800 W
Funciones de cocción	Tradicional, Multicocción, Barbacoa, Gratinado, Pizza, Pastelería, Cocción rápida, Vapor
Rotisserie	Disponible en algunos modelos
Limpieza automática	Pirólisis FAST CLEAN (3 niveles: Eco 1h, Normal 1h30, Intensivo 2h)
Temperatura máxima	250 °C (excepto barbacoa: potencia)
Iluminación	Bombilla 15 W, casquillo E14
Niveles de cocción	5 niveles (guías estándar y deslizantes)
Seguridad	Bloqueo de puerta durante pirólisis, parada automática, protección contra sobrecalentamiento
Programación	Temporizador, duración, fin de cocción diferida
Materiales	Acero inoxidable, esmalte, vidrio
Accesorios incluidos	Rejilla, bandeja, rotisserie (según modelo), cuna
Índice de reparabilidad	No especificado, piezas disponibles a través del servicio postventa
Peso estimado	Aproximadamente 30-35 kg

Preguntas frecuentes - UTQ89EPOICEHA HOTPOINT

¿Cómo ajustar el reloj del horno?

Presione varias veces la tecla © hasta que el ícono y los dígitos parpadeen. Gire el botón SELECCIÓN TIEMPO en +/- para ajustar la hora, luego los minutos. Confirme presionando ©.

¿Cómo programar una cocción diferida?

Seleccione un programa de cocción, luego ajuste la duración presionando la tecla hasta que el ícono de duración parpadee. Gire el botón para ajustar la duración, confirme. Luego presione la tecla para ajustar la hora de finalización, ajuste horas y minutos, confirme. El horno se encenderá automáticamente.

¿Cómo usar el programa FAST CLEAN (pirólisis)?

Vacíe el horno, retire todos los accesorios. Cierre la puerta. Presione la tecla Fast durante 4 segundos. Gire el botón SELECCIÓN TIEMPO para elegir el nivel (ECO, NOR, INT). Confirme. La puerta se bloqueará automáticamente. Una vez finalizado el ciclo, espere el enfriamiento antes de abrir.

¿Cuál es la potencia máxima del horno?

La potencia máxima absorbida es de 2800 W a 220-240 V.

¿Cómo reemplazar la bombilla de iluminación?

Desconecte el aparato. Retire la cubierta de vidrio con un destornillador. Desenrosque la bombilla defectuosa y reemplácela por una del mismo tipo: 15 W, casquillo E14. Vuelva a colocar la cubierta.

¿Puedo usar papel de aluminio en el horno?

No, nunca forre la base del horno con papel de aluminio, ya que podría dañar el esmalte y provocar riesgo de incendio.

¿Cómo limpiar el exterior del horno?

Use una esponja empapada en agua tibia y jabón neutro. Para manchas persistentes, un producto especial. Enjuague y seque. No use polvos abrasivos ni productos corrosivos.

¿Cuáles son los programas de cocción disponibles?

Los programas incluyen: Tradicional, Multicocción, Barbacoa, Gratinado, Horno Pizza, Horno Pastelería, Cocción rápida y Vapor (para levado de masa).

¿Qué hacer si el horno no calienta?

Verifique la alimentación eléctrica y el disyuntor. Si el problema persiste, puede mostrarse un código de error F seguido de números. Contacte al servicio postventa indicando el modelo y el número de serie.

¿Cómo quitar la puerta del horno para limpiarla?

Abra completamente la puerta, levante las palancas de las bisagras, luego cierre la puerta lentamente pero no del todo. Tírela hacia usted para desacoplarla. Para volver a colocarla, invierta la operación. Atención, la puerta es pesada.

MANUAL DE USUARIO UTQ89EPOICEHA HOTPOINT

Descripción del aparato, 40

Vista de conjunto

Panel de control

Display

Puesta en funcionamiento y uso, 41

Puesta en hora del reloj

Programar el contador de horas

Poner en funcionamiento el horno

Programas, 42-44

Programas de cocción

Programar la cocción

Consejos prácticos para cocinar

Tabla de cocción

Precauciones y consejos, 45

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 46-47

Interrumpir la corriente eléctrica

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

Limpieza automática FAST CLEAN

Asistencia, 48

Hotpoint

ARISTON

¡Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, cesión o mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos). ¡La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• Los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• En el caso de muebles de madera chapada, las colas utilizadas deben ser resistentes a una temperatura de 100°C.
• Para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

Una vez empotrado el aparato, no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 × 560 mm como mínimo (ver las figuras).

Centrado y fijación

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

Los hornos dotados de cable de alimentación tripolar están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N y fije los cables debajo de las cabezas de los tornillos respetando los colores: azul (N), marrón (L) y amarillo-verde (tierra).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la energía indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida entre los valores indicados en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

El cable no debe sufrir pliegues ni compresiones.

El cable debe ser revisado periódicamente y sustituido solo por personal cualificado (ver Asistencia).

La Empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

DATOS TÉCNICOS
Dimensiones	ancho 43,5 cm altura 32 cm profundidad 40 cm
Volumen	litros 56
Dimensiones*	ancho 43,5 cm altura 32 cm profundidad 41,5 cm
Volumen *	litros 58
Conexiones electricas	voltaje 220-240V~ 50/60Hz potencia maxima absorbida 2800W (ver la plaza de característica)
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos electricos. Norma EN 50304 Consumo de energia por conveción Natural - función de calentimiento: □ Tradicional; Clase Consumo de energia para funciona bajo la lawe: PASTELERIA
CE	Este aparato es conforme con las siguientes Normas Comunitarias: 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 89/336/CEE del 03/05/89 (Compatible Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones.2002/96/CE

• Con contrapuerta de vidrio

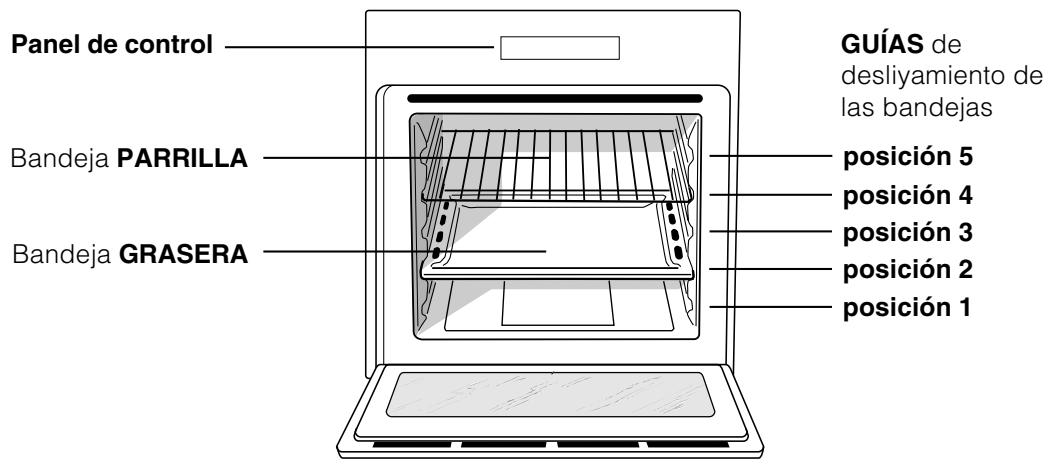

Vista de Conjunto

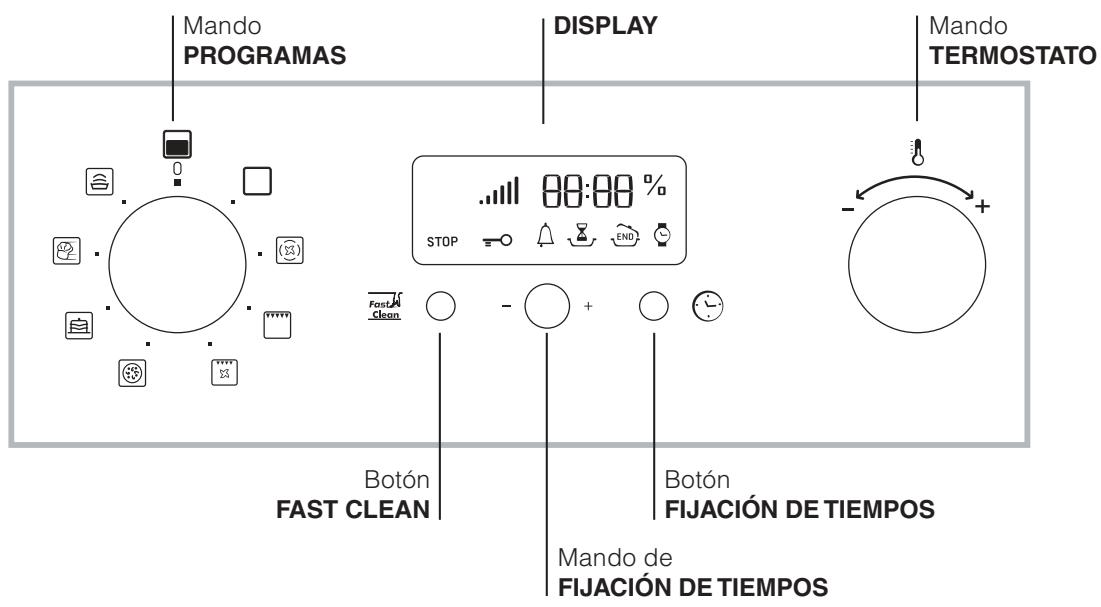

Panel de control

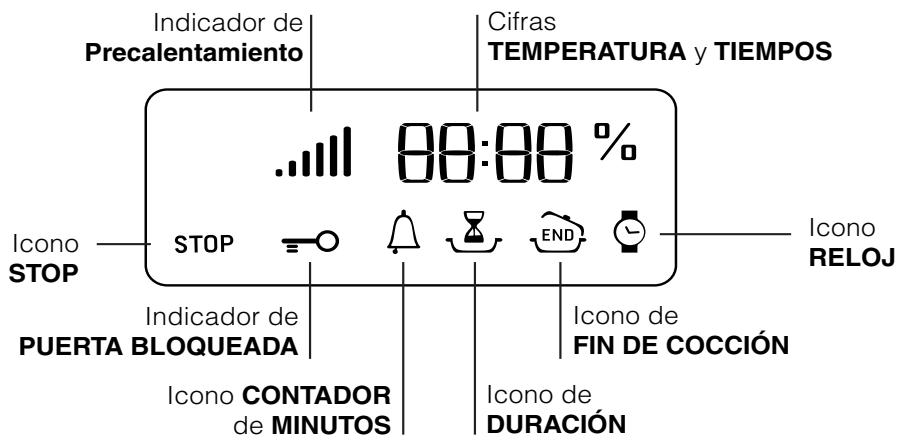

Display

La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias realizadas para proteger el horno.

Puesta en hora del reloj

Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción.

1. Presione varias veces el botón 📅 hasta que centelleen el icono y las dos cifras en el DISPLAY;
2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular la hora;
3. presione de nuevo el botón 📦 hasta que centelleen los otros dos números en el DISPLAY;
4. gire el mando de FIJACION DE TIEMPOS hacia “+” y “-” para regular los minutos;
5. pulse nuevamente el botón para confirmar las operaciones realizadas.

Programar el contador de horas

¡Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo activar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;
2. gire el mando de FIJACION DE TIEMPOS hacia “+” y “-” para regular los minutos;
3. pulse nuevamente el botón ⊙ para confirmar las operaciones realizadas.

Continuará la visualización de la cuenta al revés, al final de la cual se activará la señal sonora.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. El horno entra en la fase de precalentamiento, el indicador de precalentamiento se iluminará.

Es posible modificar la temperatura girando el mando TERMOSTATO.

1. Cuando se apaga el indicador de

precalentamiento y se escucha una señal

sonora, el precalentamiento ha finalizado: introduzca los alimentos.

1. Durante la cocción es posible:
2. modificar el programa de cocción con el mando PROGRAMAS;
3. modificar la temperatura con el mando

TERMOSTATO;

• programar la duración y la hora de finalización de la cocción (ver programas de cocción);
• interrumpir la cocción llevando el mando PROGRAMAS hasta la posición "0".
• Después de dos horas, el horno se apagará automáticamente: dicho tiempo ha sido fijado por motivos de seguridad en todos los programas de cocción.

Es posible modificar la duración de la cocción (ver programas de cocción).

1. El aparato posee un sistema que, en el caso de interrupción de la corriente eléctrica, si la temperatura del horno no ha descendido demasiado, reactiva el programa desde el punto en el que fue interrumpido.

En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas.

¡En los programas COCCION RAPIDA y BARBACOA no está previsto el precalentamiento! ¡No apoye nunca objetos en el fondo del horno, porque se puede dañar el esmalte! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. En el programa COCCION RAPIDA el ventilador se activa automáticamente después de diez minutos del comienzo. En el programa PASTELERIA comienza a funcionar solo cuando el horno está caliente. Al comienzo del programa FASTCLEAN el ventilador funciona a baja velocidad.

Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Con el horno apagado se puede encender la lámpara en cualquier momento abriendo la puerta del horno.

Programas de cocción

Todos los programas de cocción tienen una temperatura de cocción prefijada. La cual se puede modificar manualmente eligiendo un valor entre 40°C y 250°C.

En el programa BARBACOA, el valor preferido es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente.

Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa MULTICOCCIÓN

Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa BARBACOA

Girando el mando TERMOSTATO, el display indica los posibles niveles de potencia que van desde 50% hasta 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada.

Programa GRATIN

Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada.

Programa HORNO PIZZA

Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa HORNO PASTELERIA

Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones "mignon" en 3 bandejas simultáneamente.

Programa COCINA RÁPIDA

El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.

Programa LEUDADO

El horno alcanza y mantiene una temperatura de 40°C independiente de la posición en la que se encuentre el mando TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

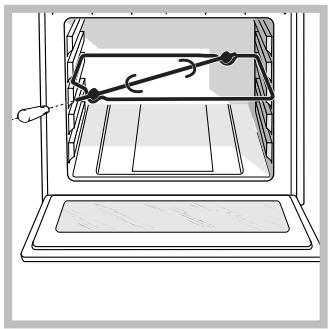

El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

1. coloque la grasera en la posición 1;
2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;
3. accione el asador automático seleccionando con el mando PROGRAMAS [O] o [O]; ! Una vez que el programa ha comenzado, si se abre la puerta, el asador automático se detiene.

Programar la cocción

! La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón 📁 hasta que centelleen el icono 👷 y las tres cifras en el DISPLAY;
2. gire el mando de FIJACION DE TIEMPOS hacia "+" y "-" para regular el tiempo deseado;
3. pulse nuevamente el botón para confirmar las operaciones realizadas;
4. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.
5. Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

¡La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;
2. Nuevamente presione el botón hasta que centelleen el icono y las dos cifras en el DISPLAY;
3. gire el mando de FIJACION DE TIEMPOS hacia "+" y "-" para regular la hora;
4. presione de nuevo el botón hasta que centelleen los otros dos números en el DISPLAY;
5. gire el mando de FIJACION DE TIEMPOS hacia "+" y "-" para regular los minutos;
6. pulse nuevamente el botón para confirmar las operaciones realizadas;
7. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

Los iconos encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración.

Para anular una programación, gire el mando PROGRAMAS hasta la posición "0".

Consejos prácticos para cocinar

¡En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente, lo cual podrá producir quemaduras de las comidas delicadas.

¡En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso (Kg)	Posición de las bandejas		Precalentimiento	Temperatura aconsejada (°C)	Duración de la cocción (minutos)
			guiás Estándar	guiás deslizables
Horno Tradicional	Pato	1,5	2	1	si	200-210	70-80
	Pollo	1,5	2	1	si	200-210	60-70
	Asado de terma o de vaca	1	2	1	si	200	70-75
	Asado de cordo	1	2	1	si	200-210	70-80
	Bizzochos (de pastaflora)	-	2	1	si	180	15-20
	Tortas glaseadas	1	2	1	si	180	30-35
Multicocciún	Pizza en 2 niveles		2 y 4	1 y 3	si	220-230	20-25
	Tortas glaseadas en 2 niveles/tortas en 2 niveles		2 y 4	1 y 3	si	180	30-35
	Bizzocho en 2 niveles (sobre una grasa)		2 y 4	1 y 3	si	170	20-25
	Pollo asado + patatas	1+1	1 y 2/3	1 y 3	si	200-210	65-75
	Cordero	1	2	1	si	190-200	45-50
	Caballa	1	1 o 2	1	si	180	30-35
	Lasañas	1	2	1	si	190-200	35-40
	Hojalde renillo con crema en 2 niveles		2 y 4	1 y 3	si	190	20-25
	Bizzochos en 2 niveles		2 y 4	1 y 3	si	190	10-20
	Bizzochitos salados de hojalde y queso en 2 niveles		2 y 4	1 y 3	si	210	20-25
	Tortas saladas		1 y 3	1 y 3	si	200	20-30
Barbacoa	Caballa	1	4	3	no	100%	15-20
	Lenguados y sepias	0,7	4	3	no	100%	10-15
	Broquetas de calamares y cangrejos	0,7	4	3	no	100%	8-10
	Filete de mertuza	0,7	4	3	no	100%	10-15
	Verduras a la parilla	0,5	3 o 4	2 o 3	no	100%	15-20
	Bistec de ternera	0,8	4	3	no	100%	15-20
	Salchichas	0,7	4	3	no	100%	15-20
	Hamburguesas	n.° 4 o 5	4	3	no	100%	10-12
	Bocadillo caliente con jamón y queso (o pan tostado)	n.° 4 o 6	4	3	no	100%	3-5
	Pollo asado con asador automatístico (cuando existe)	1	-	-	no	100%	70-80
	Cordero asado con asador automatístico (cuando existe)	1	-	-	no	100%	70-80
Gratin	Pollo a la parilla	1,5	2	2	no	210	55-60
	Sepias	1	2	2	no	200	30-35
	Pollo asado con asador automatístico (cuando existe)	1,5	-	-	no	210	70-80
	Pato asado con asador automatístico (cuando existe)	1,5	-	-	no	210	60-70
	Asado de ternera o de vaca	1	2	2	no	210	60-75
	Asado de cardo	1	2	2	no	210	70-80
	Cordero	1	2	2	no	210	40-45
Horno Pizza	Pizza	0,5	2	1	si	220	15-20
	Hogazas	0,5	2	1	si	200	20-25
Horno Pastelería	Tortas glaseadas	0,5	2 o 3	1 o 2	si	180	25-35
	Torta de fruta	1	2 o 3	1 o 2	si	180	40-50
	Plum-cake	0,7	2 o 3	1 o 2	si	170-180	45-55
	Tortas pequeñas en 2 niveles	0,7	2 y 4	1 y 3	si	180-190	20-25
	Bizzocho	0,6	2 o 3	1 o 2	si	160-170	30-40
	Hojalde renillo con crema en 3 niveles	0,7	1 y 3 y 5	1 y 2 y 4	si	180-190	20-25
	Bizzochos en 3 niveles	0,7	1 y 3 y 5	1 y 2 y 4	si	180	20-25
	Crepes renillos	0,8	2	1	si	200	30-35
	Merenque en 3 niveles	0,5	1 y 3 y 5	1 y 2 y 4	si	90	180
	Bizzochitos salados de hojalde y queso	0,5	2	1	si	210	20-25
Cocción rápida	Alimentos congelados
	Pizza	0,3	2	1	-	250	12
	Mixto de calabacin y cangrejos	0,4	2	1	-	200	20
	Torta rústica de espinaca	0,5	2	1	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0,3	2	1	-	200	25
	Lasañas	0,5	2	1	-	200	35
	Panecillos dorados	0,4	2	1	-	180	25-30
	Bocaditos de pollo	0,4	2	1	-	220	15-20
	Precocidos
	Alas de pollo doradas	0,4	2	1	-	200	20-25
	Alimentos Frescos
	Bizzochos (de pastaflora)	0,3	2	1	-	200	15-18
	Plum-cake	0,6	2	1	-	180	45
	Bizzochitos salados de hojalde y queso	0,2	2	1	-	210	10-12
Leudado	Leudado de los amasjos con levadura natural (brioche, pan, torta de azucar, croissant, etc.)		2	1		40	30-60

¡Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente.

¡El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso si está expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: en los costados podrá estar caliente.
• Para introducir o extraer recipientes, utilice siempre guantes para horno.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podrá incendiarse.
• Cuando el aparato no se usa, controle siempre que los mandos estén en la posición “●”/“O”.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia). No apoye objetos pesados sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evite que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma forma que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir posibles daños para la salud y el medio ambiente. El símbolo de la papelera tachada se incluye en todos los productos para recordar la obligación de recolección separada.

Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorrar y respetar el medio ambiente

Utilizando el horno en las horas que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la energía de absorción de las empresas eléctricas. Las opciones de programación, en especial, la "cocción" (ver Programas) y la "limpieza automática retrasada" (ver Mantenimiento y cuidados), permiten organizarse en este sentido. - Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: se obtendrán como siempre óptimos resultados y también un sensible ahorro de energía (10% aproximadamente). - Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos especiales. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utilice y cuando todavía esté tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla (incluido en lavavajillas).

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rascadores metálicos afilados que puedan rayar la superficie y quebrar el vidrio.

Para lograr una limpieza más profunda es posible desmontar la puerta del horno:

1. Para ello, abra completamente la puerta (ver la figura);

1. 2. Alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

Con contrapuerta de vidrio

1. Sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura).

1. (Con contrapuerta de vidrio) sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores "F", luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controlar las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Quite la tapa de vidrio, utilizando un destornillador.
2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 15 W, casquillo E 14. Vuelva a colocar la tapa colocando correctamente la junta (ver la figura).

Limpieza automática FAST CLEAN

El programa FAST CLEAN eleva la temperatura interior del horno hasta los 500 °C y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible notar que algunas partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro.

Antes de activar FAST CLEAN:

• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• extraiga todos los accesorios;
• no deje paños de cocina o manoplas en la manija.
• coloque el mando PROGRAMAS en "0"

¡Si el horno está excesivamente caliente, la pirólisis podrá no comenzar. Espere hasta que se enfríe.

¡La activación del programa es posible sólo después de haber cerrado la puerta del horno.

Para activar el ciclo de limpieza FAST CLEAN

presione el botón Fast durante 4 segundos aproximadamente. Utilizando el mando de FIJACIÓN DE TIEMPOS, es posible elegir el nivel de limpieza deseado con una duración prefijada y no modificable:

1. Económico (ECO): gire el mando hacia “-”. Duración 1 hora;
2. Normal (NOR): nivel inicial. Duración 1 hora y 30 minutos;
3. Intensivo (INT): gire el mando hacia “+”. Duración 2 horas.
4. Presione el botón para confirmar.

Tanto para el ciclo FAST CLEAN, como para un ciclo de cocción normal, es posible programar la finalización del ciclo de limpieza (ver Programar el final de la limpieza automática).

Dispositivos de seguridad

• El icono en el display iluminado indica que la puerta del horno se ha bloqueado automáticamente apenas la temperatura ha alcanzado valores elevados;
• El icono STOP indica que en cualquier momento se puede anular el ciclo de limpieza, presionando el botón Fast Clean;
• Si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe;
• Una vez que se ha bloqueado la puerta, no es posible modificar los valores de duración y finalización del ciclo.

Programar el final de la limpieza automática

1. Presione el botón 📅 hasta que centelleen el icono y las dos cifras en el DISPLAY;
2. Gire el mando de FIJACIÓN DE TIEMPOS hacia + y - para regular la hora;
3. Presione de nuevo el botón 📅 hasta que centelleen los otros dos números en el DISPLAY;
4. Gire el mando de FIJACIÓN DE TIEMPOS hacia + y - para regular los minutos.
5. Pulse nuevamente el botón para confirmar las operaciones realizadas;
6. una vez cumplido ese tiempo, en el DISPLAY aparecería la palabra END y se emitirá una señal sonora.
7. Ejemplo: son las 9:00 horas, se elige una FAST CLEAN con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:30:00 horas.

Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización FAST CLEAN y la duración.

Al finalizar la limpieza automática

Para poder abrir la puerta del horno será necesario esperar que la temperatura del horno haya descendido hasta un nivel aceptable. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

Atención:

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos se comunican en el display mediante mensajes como: "F" seguido por número.

En esos casos es necesaria la intervención del servicio de asistencia técnica.

¡No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes - Mano de obra - Avances técnicos - Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Español, 37

Portugués, 49

FZ 99 P.1 /HA

FZ 99 P.1 IX /HA

FQ 99 P.1 /HA

FB 89 P.1 /HA

FB 89 P.1 IX /HA

FZ 99 P.1 F /HA

FZ 99 P.1 IX F /HA

FQ 99 P.1 F/HA

F 89 P.1/HA

F 89 P.1 IX/HA

FB 89 GP.1/HA

FB 89 GP.1 IX/HA

FD 99 GP.1/HA

FQ 99 GP.1 F/HA

FQA 99 GP.1/HA

FZ 99 GP.1 F/HA

FZ 99 GP.1 IX F/HA

F 89 GP.1 IX/HA

F 99 GP.1 F/HA

F 99 GP.1 IX F/HA

Índice

Instalación, 50-51

Posicionamiento

Inicio y utilización, 53

Acertar el reloj

Programar los avisos de minutos

Inicio del horno

Programas, 54-56

Programas de cocción

Limpieza automática FAST CLEAN

1. Para seleccionar el programa de cocción que desee, gire el selector de los PROGRAMAS.
2. El horno entra en la fase de precalentamiento, el indicador de precalentamiento se enciende.

Es posible modificar la temperatura si gira el selector del TERMOSTATO.

Programa de HORNO PARA PIZZA

Programa de FERMENTACIÓN

Limpieza automática FAST CLEAN

Dispositivos de seguridad
