QUASAR MURALE - Campana de pared FALMEC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana mural
Marca	FALMEC
Modelo	QUASAR MURALE
Uso	Sobre encimeras domésticas
Distancia mínima sobre una placa de cocción a gas	65 cm
Versión de extracción	Aspirante (extracción exterior) o reciclaje de aire (filtros de carbón)
Número de velocidades del motor	3 + 1 velocidad intensiva temporizada
Temporizador de apagado automático	Sí, 15 minutos
Iluminación	Halógena, máx. 20 W, 12 V, casquillo G4
Filtros metálicos antigrasa	Lavables, limpieza mensual recomendada
Filtros de carbón activo	Reemplazo cada 3-4 meses según uso
Alarma de saturación de filtros	Sí, después de aproximadamente 30 horas de funcionamiento
Control remoto	Opcional (disponible en algunas versiones)
Mantenimiento exterior	Paño suave, jabón neutro o alcohol desnaturalizado
Mantenimiento interior	Prohibido limpiar las partes eléctricas con líquidos o disolventes
Seguridad	Puesta a tierra obligatoria, distancia de seguridad, no usar con llama libre
Alimentación eléctrica	Ver placa de características en el interior de la campana
Garantía	Sí, condiciones al dorso del manual
Peso máximo de objetos suspendidos	1,5 kg
Instalación	Por un instalador cualificado, barra de soporte mural

Preguntas frecuentes - QUASAR MURALE FALMEC

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima entre la parte más alta del aparato de cocción y la parte más baja de la campana debe ser de al menos 65 cm para una cocina a gas. Verifique las indicaciones de su aparato de cocción si son superiores.

¿Cómo limpiar los filtros metálicos?

Los filtros metálicos antigrasa se limpian cada mes en agua caliente con un poco de detergente. Evite doblarlos y déjelos secar completamente antes de volver a montarlos.

¿Cuándo hay que reemplazar los filtros de carbón activo?

Los filtros de carbón activo no se lavan y deben reemplazarse en promedio cada 3 a 4 meses, según el uso. Siga las instrucciones del punto H2 del manual para el reemplazo.

¿Qué significa el indicador rojo en el botón del temporizador?

El indicador rojo señala que los filtros metálicos deben limpiarse. Se enciende después de aproximadamente 30 horas de funcionamiento. Para desactivar la alarma, presione el botón del temporizador unos segundos hasta que el rojo se apague.

¿Puedo usar la campana sin extracción exterior?

Sí, la campana puede funcionar en versión reciclaje de aire instalando filtros de carbón activo. En este modo, el aire se purifica y se devuelve a la cocina. Retire la válvula antirretorno al cambiar al modo filtrante.

¿Cómo usar el control remoto opcional?

El control remoto permite controlar la luz (botón luz), las velocidades (+ y -) y el temporizador. Alcance máximo de 5 metros. En caso de interferencia, puede modificar el código del control remoto (ver manual).

¿Cómo cambiar la bombilla de la campana?

Desconecte primero el aparato. Abra completamente el panel presionando PUSH. Reemplace la bombilla halógena (máx. 20 W, 12 V, casquillo G4) por una lámpara similar. Cierre el panel.

¿Qué hacer si el panel no se cierra correctamente?

Si el panel no se cierra, repita la operación de apertura completa presionando PUSH hasta el ángulo indicado (ver figura), luego cierre. Verifique que nada obstruya el cierre.

¿Puede la campana usarse al mismo tiempo que aparatos a gas?

Sí, pero asegúrese de que la habitación esté suficientemente ventilada. Cuando la campana funciona con otros aparatos de combustión, la depresión en la habitación no debe superar los 4 Pa (conforme a las normas).

¿Cómo desactivar la alarma de saturación de filtros?

Para desactivar la alarma (indicador rojo), presione el botón del temporizador durante unos segundos hasta que la luz roja se apague. Apague y encienda la campana para verificar que la alarma haya desaparecido.

MANUAL DE USUARIO QUASAR MURALE FALMEC

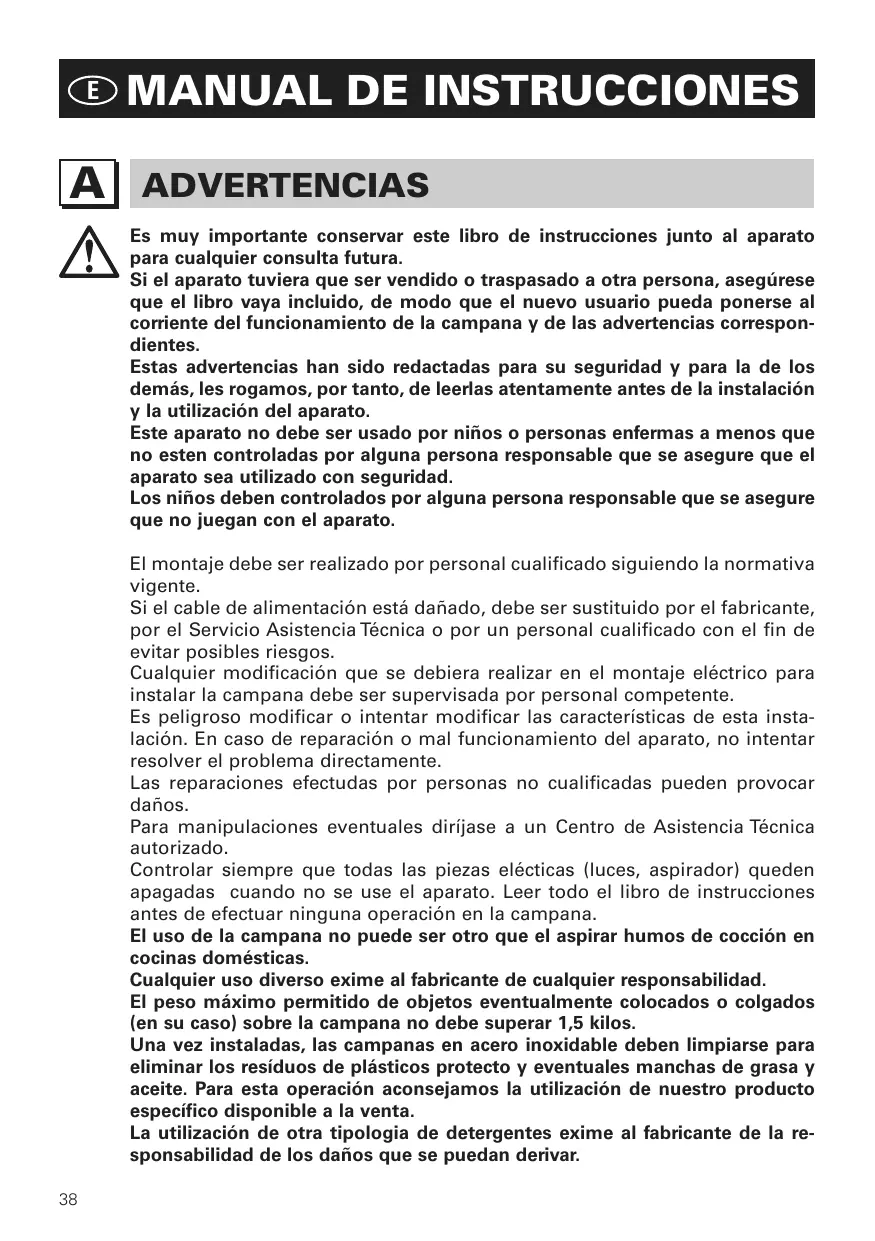

MANUAL DE INSTRUCCIONES

Ha comprado una campana extractora de prestigio y calidad segura. Para que pueda tener las mejores prestaciones, le sugerimos seguir con atención las instrucciones contenidas en este manual para el uso y el mantenimiento. Para poder adquirir los filtros de recambio de carbón activo, utilice el cupón adjunto a la cubierta.

Ha adquirido un extractor de alta calidad y prestigio. Para obtener los mejores resultados, le recomendamos seguir atentamente las instrucciones de uso y mantenimiento que encontrará en este manual. Además, para solicitar los filtros de repuesto de carbón activo, utilice el cupón especial que encontrará adjunto a la cubierta.

Es muy importante conservar este manual junto al aparato para cualquier consulta futura.

Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese de que el manual vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes.

Estas advertencias han sido redactadas para su seguridad y para la de los demás. Le rogamos, por tanto, que las lea atentamente antes de la instalación y la utilización del aparato.

Este aparato no debe ser utilizado por niños o personas enfermas a menos que estén controlados por una persona responsable que se asegure de que el aparato sea utilizado con seguridad.

Los niños deben ser controlados por una persona responsable que se asegure de que no juegan con el aparato.

El montaje debe ser realizado por personal cualificado siguiendo la normativa vigente.

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por el Servicio de Asistencia Técnica o por personal cualificado con el fin de evitar posibles riesgos.

Cualquier modificación que se deba realizar en el montaje eléctrico para instalar la campana debe ser supervisada por personal competente.

Es peligroso modificar o intentar modificar las características de esta instalación. En caso de reparación o mal funcionamiento del aparato, no intente resolver el problema directamente.

Las reparaciones efectuadas por personas no cualificadas podrán provocar daños.

Para manipulaciones eventuales, diríjase a un Centro de Asistencia Técnica autorizado.

Controlar siempre que todas las piezas eléctricas (luces, aspirador) queden apagadas cuando no se use el aparato. Leer todo el libro de instrucciones antes de efectuar ninguna operación en la campana.

El uso de la campana no puede ser otro que el aspirar humos de cocción en cocinas domésticas.

Cualquier uso diverso exime al fabricante de cualquier responsabilidad.

El peso máximo permitido de objetos eventualmente colocados o colgados (en su caso) sobre la campana no debe superar 1,5 kilos.

Una vez instaladas, las campanas en acero inoxidable deben limpiarse para eliminar los residuos de plásticos protectores y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilización de nuestro producto específico disponible a la venta.

La realización con otro tipo de detergentes exime al fabricante de la responsabilidad de los daños que se puedan derivar.

Los datos técnicos del electrodoméstico están contenidos en las placas, situadas en la parte interior de la campana extractora.

INSTALACIÓN

(Parte reservada exclusivamente a personas cualificadas).

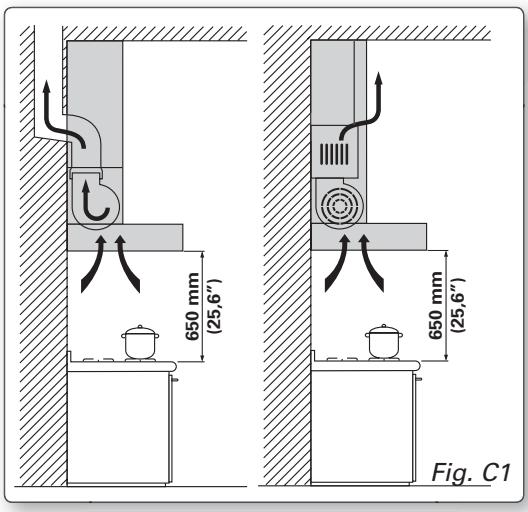

Distancia mínima: distancia entre la superficie del soporte de los recipientes de cocción y la parte más inferior de la campana. Si la campana se coloca encima de un aparato de gas, esta distancia debe ser como mínimo 65 cm (ver fig. C1). Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, hay que tenerlo en cuenta.

En la versión aspirante, el tubo de salida de los humos debe tener un diámetro no inferior al del empalme de la campana extractora (ver fig.). En los tramos horizontales, el tubo debe presentar una leve inclinación (del 10% aproximadamente) hacia arriba para transportar fácilmente el aire hacia el exterior del ambiente.

Reducir las curvas al mínimo, verificar que los tubos tengan la longitud indispensable.

Respetar la normativa vigente sobre salida de humos al exterior.

En caso de usar a la vez otros utensilios (calefacción, estufas, chimeneas, etc.) alimentados a gas o con otros combustibles, proveer al local de una ventilación adecuada de aspiración de humos, según la normativa vigente.

Instrucciones de montaje de la campana: punto "O".

CONEXIÓN ELÉCTRICA

(Parte reservada exclusivamente a personas cualificadas).

¡ATENCIÓN!

Antes de efectuar cualquier operación en el interior de la campana extractora, desenchufe el aparato de la red eléctrica.

Asegúrese de no desconectar o dañar los hilos eléctricos en el interior de la campana extractora; si se producen estas circunstancias, póngase en contacto con el centro de asistencia más cercano. Para la conexión eléctrica, solicite la intervención de personal cualificado.

Debe efectuar la conexión en conformidad con las disposiciones de ley en vigor. Controle que la válvula de sobrepresión y la instalación eléctrica puedan soportar la energía del aparato (véase la placa de las características técnicas en el punto B). Algunos tipos de aparatos pueden equiparse con un cable sin clavija; en este caso, use un tipo de clavija «normalizado», teniendo en consideración que:

• debe utilizar el hilo amarillo-verde para tierra.
• debe utilizar el hilo azul/blanco para el neutro.
• debe utilizar el hilo marrón/negro para la fase; el cable no debe entrar en contacto con partes calientes con temperaturas superiores a los 75°C.
• monte en el cable de alimentación un enchufe apto para la energía que debe conectar a una clavija de seguridad adecuada.

El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor. Antes de proceder a la conexión, controle que:

• la tensión de alimentación corresponda a la indicada en la placa de las características técnicas.
• la toma de tierra sea correcta y funcione.
• El equipo de suministro está equipado con una conexión de tierra eficaz según las normas en vigor.
• La toma o el interruptor omnipolar usados sean fácilmente accesibles con la instrumentación instalada.

El fabricante declina cualquier responsabilidad en caso de no respetar las normas para la prevención de accidentes.

CAMPANA EXTRACTORA EN LA VERSIÓN CON EVACUACIÓN EXTERIOR (aspirante)

En esta versión, los humos y los vapores de la comida son transportados hacia el exterior mediante un tubo de salida.

El tubo de salida que sobresale por la parte superior de la campana extractora debe estar acoplado a un tubo que conduce los humos y los vapores hacia una salida exterior. En esta versión, quite los filtros de carbón activo, si están presentes, para la extracción; consulte las instrucciones facilitadas en el punto F. Cuando la campana extractora de cocina se utilice contemporáneamente con otros aparatos que emplean gas u otros combustibles, el local debe disponer de una ventilación suficiente.

Indicación para Alemania:

Si la campana y los aparatos alimentarios con energía diferente a la eléctrica están en funcionamiento bajo el control de la local, no debe superar los 4 Pa (4x10-5 bar).

CAMPANA EXTRACTORA EN LA VERSIÓN CON RECICLADO INTERIOR (filtrante)

En esta versión, el aire atraviesa los filtros de carbón activo para ser purificado y ser reciclado en el ambiente de la cocina.

Controle que los filtros de carbón activo estén montados en el motor; en caso contrario, deben montarlos siguiendo las instrucciones del punto H.

Si la campana está preparada para versión filtrante, quite la válvula antirretorno montada en la salida del motor.

Para obtener el mejor rendimiento, le aconsejamos usar la tercera velocidad en presencia de fuertes olores y vapores, la segunda velocidad para condiciones normales y la primera velocidad para mantener el aire limpio con bajos consumos de energía eléctrica. Le aconsejamos encender la campana extractora cuando empiece a cocinar y no apagarla hasta la desaparición de los olores.

1. BOTONERA ELECTRÓNICA (Quasar Top)

Pulsador de la luz

Pulsando la tecla se reduce la velocidad del motor

La velocidad 1, 2 y 3 se visualiza en el número de LED encendido, excluyendo el LED de la luz y del temporizador.

Pulsador +

Pulsando la tecla se aumenta la velocidad del motor

La velocidad 1, 2 y 3 se visualiza en el número de LED encendido, excluyendo el LED de la luz y del temporizador (en la versión a 4ª velocidad, el pulsador + presenta una luz intermitente. La 4ª velocidad o intensiva se temporiza y después de 15 minutos aproximadamente, el motor pasa automáticamente a 3ª velocidad.

Pulsador de modalidad

Función: encendido y apagado del motor de la campana.

La función velocidad deseada permite arrancar el motor con la última velocidad seleccionada antes del apagado anterior.

Opcional: versión con telemando (sólo disponible en todas las versiones).

ADVERTENCIAS:

Posicionar el aparato lejos de fuentes electromagnéticas que podrían interferir con la electrónica de la campana.

Distancia máxima de funcionamiento: 5 metros. Esta distancia puede variar en defecto en función de las interferencias electromagnéticas de otros aparatos.

Luz pulsador del telemando: ON/OFF

Pulsador - y + disminución/incremento velocidad (para arrancar el motor pulsar indiferentemente pulsador + o -)

Pulsador timer: ver instrucciones a continuación

Instrucción de cambio de número (sólo en caso de mal funcionamiento debido a interferencias):

Desenchufar el aparato de la red eléctrica.

Abrir la cubierta del telemando, modificar el número relacionado sobre la leva.

Enchufar el aparato a la red eléctrica y verificar que luces y motor estén apagados.

Pulsar la tecla timer durante 2 segundos y cuando se ilumine el led rojo de la botonera, apretar una tecla cualquiera.

Pulsador del temporizador y de saturación de los filtros.

- Esta función permite el apagado automático de la campana después de 15 minutos de funcionamiento a la velocidad planteada anteriormente (pulsador con luz parpadeante).

• Después de 30 horas de configuración aproximadamente, el pulsador propone el lavado de los filtros metálicos (pulsador iluminado de rojo). Para desactivar la alarma, pulsar el pulsador por algunos segundos hasta que la luz roja se apague. A continuación, pare la campana y vuelva a ponerla en

marcha para comprobar que la alarma ha quedado anulada.

1. BOTONERA ELECTRÓNICA (Quasar Glass)

Modalidad Pulsador

Función: encendido y apagado motor campana.

La función velocidad deseada permite poner en marcha el motor con la última velocidad seleccionada antes de realizar su desconexión.

Pulsador -

Apretando el botón se reduce la velocidad.

Display

Indicador velocidad seleccionada

Pulsador +

Apretando el botón se aumenta la velocidad

Timer

Esta función permite la desconexión automática de la campana cuando se queden 15 horas de configuración a la velocidad previamente seleccionada (display con luz intermitente)

Pulsador Luz

• ON: luz encendida OFF: luz apagada

Nota: Para un correcto funcionamiento se recomienda limpiar periódicamente la parte frontal del cristal. Se recomienda usar un paño suave.

No se debe utilizar productos con contenido en sustancias abrasivas.

FILTROS INSTRUCCIONES PARA LA EXTRACCIÓN Y LA SUSTITUCIÓN

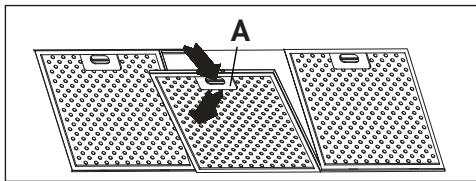

1. Filtros METÁLICOS

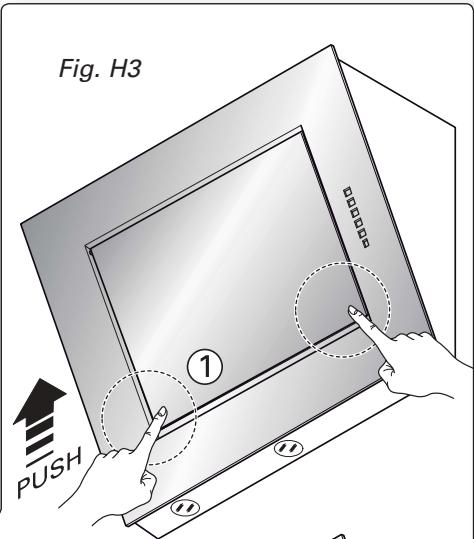

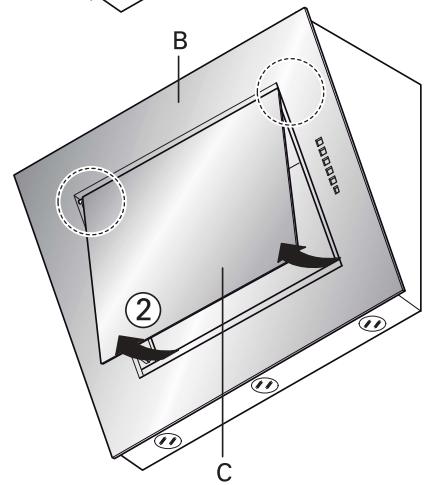

Abrir el panel (ver. Fig. H3). Para sustituir el filtro metálico antigrasa apretar en la manilla A

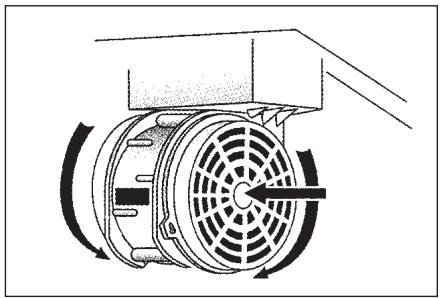

2. FILTROS DE CARBÓN ACTIVO

Para sustituir el filtro de carbono proceder de la forma siguiente: saque el filtro metálico como se indica arriba. De este modo se accede fácilmente

a los 2 filtros que están sujetos a los lados, derecho e izquierdo del motor. Para el montaje ver figura. Para pedir los filtros, use el cupón adjunto al libreto o diríjase al distribuidor.

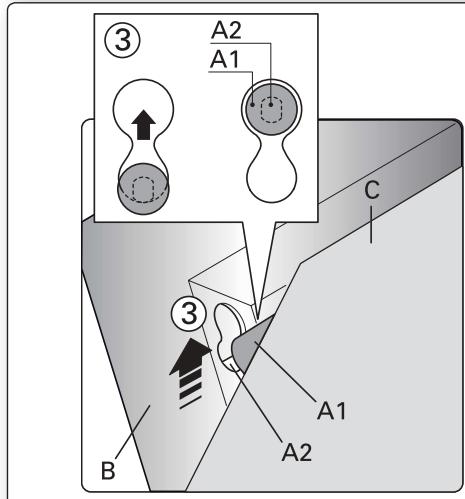

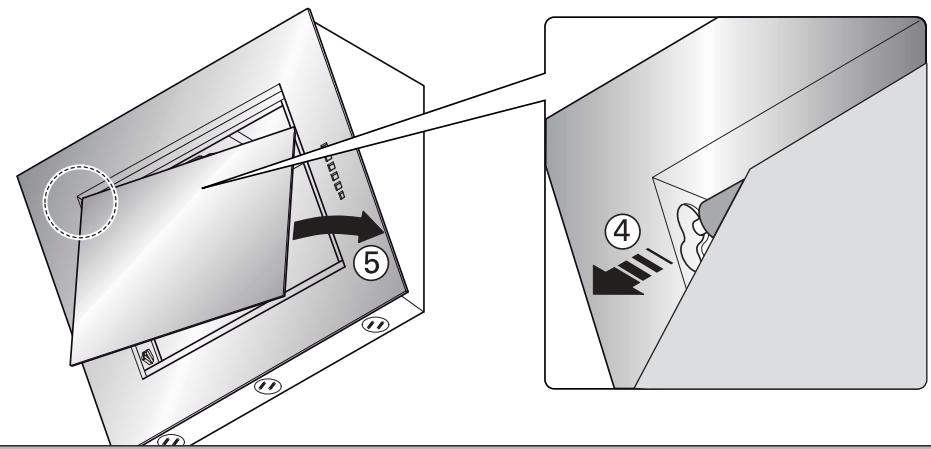

3. PANEL DESPRENDIBLE

Para quitar el panel seguir las instrucciones fig. H3.

ILUMINACIÓN MONTAJE Y SUSTITUCIÓN

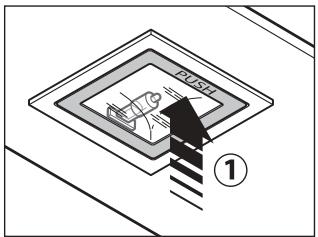

FARO

Para sustituir la lámpara halógena cuadrada:

a) Asegurar que el aparato está desconectado de la red eléctrica. b) Abrir completamente la ventanilla hasta un ángulo de 90° (ver figura) después lo PUSH. c) Sustituir la lámpara por una similar (dicroica max 20 W, 12 Volt conexión G4). d) Cerrar la ventanilla. Si la ventanilla no se cierra correctamente repetir la operación del punto B).

MANTENIMIENTO Y LIMPIEZA

Un mantenimiento constante garantiza un buen funcionamiento y un buen rendimiento a lo largo del tiempo. Preste una atención especial a los filtros metálicos antigrasa y a los filtros de carbón activo, en efecto la limpieza frecuente de los filtros y de sus soportes garantiza que no se acumulen grasas, que son peligrosas por la calidad de incendio, en la campana extractora.

1. FILTROS ANTIGRASA METÁLICOS

Su función es retener las partículas grasas en suspensión, por lo tanto le aconsejamos lavarlos mensualmente en agua caliente y detergente sin plegarlos. Espere hasta que estén perfectamente secos para remontarlos. Para las operaciones de desmontaje - montaje le rogamos consultar las

instrucciones facilitadas en el punto H1. Le recomendamos efectuar esta operación con una frecuencia constante.

2. FILTROS DE CARBÓN ACTIVO

Su función es retener los olores presentes en el flujo del aire que pasa por ellos. El aire depurado, mediante sucesivos pasajes a través de los filtros, retorna al ambiente cocina. Los filtros de carbón no pueden lavarse y deben sustituirse en media cada 3 - 4 meses (depende también del uso). Para la sustitución de los filtros de carbón activo, siga las instrucciones facilitadas en el punto F.

3. LIMPIEZA EXTERIOR

La limpieza de la campana debe hacerse con un paño húmedo con jabón líquido neutro o con alcohol desnaturalizado.

En el caso de material con tratamiento antihuellas (FASTEEL), la limpieza se debe efectuar solo con agua y jabón neutro utilizando un paño suave, siendo importante enjuagar y secar bien. No se deben utilizar productos que contengan sustancias abrasivas, paños con superficies ásperas o paños que se adquieren en el comercio para la limpieza del acero. La utilización de sustancias abrasivas o paños ásperos dañarán irreparablemente el tratamiento superficial del acero.

La consecuencia directa de no respetar estas indicaciones será el deterioro irreversible de la superficie del acero.

Estas indicaciones deben conservarse junto al libro de instrucciones de su campana.

El fabricante declina cualquier responsabilidad en el caso de no respetarse estas instrucciones.

4. LIMPIEZA INTERIOR

Se prohíbe limpiar las partes eléctricas o las partes relativas al motor del interior de la campana extractora con líquidos o solventes.

No use productos que contengan sustancias abrasivas. Realice todas estas operaciones desenchufando previamente el aparato de la red eléctrica.

SEGURIDAD ADVERTENCIAS

La instalación eléctrica está equipada de toma de tierra de acuerdo a las normas internacionales de seguridad y conforme a la normativa Europea de compatibilidades electromagnéticas.

No conectar el aparato a conductos de salida de humos derivados de combustión (calefacción, chimeneas, etc). Verificar que la tensión de la red eléctrica corresponde a la que indica la etiqueta localizada en el interior de la campana. La distancia mínima de seguridad desde la encimera a la campana debe ser de al menos 65 cm.

No cocinar a fuego "abierto" bajo la campana. Controlar las freidoras durante su uso, el aceite recalentado puede incendiarse.

Asegurarse que haya una ventilación adecuada en la estancia si la campana se utiliza junto con otros aparatos que usan combustión a gas u otros.

No encender fuego abierto bajo la campana.

No conectar el aparato a conductos de salida de humos derivados de la combustión (calefacciones, chimeneas, etc).

Asegúrese de que se cumple la normativa vigente sobre salida de humos al exterior del local antes del uso de la campana.

Antes de proceder a cualquier operación de limpieza o mantenimiento, apague el aparato desenchufándolo o accionando el interruptor general. El fabricante declina cualquier responsabilidad por eventuales daños que pudieran, directa o indirectamente, ser causados a personas, cosas o animales domésticos derivados de la omisión de las prescripciones indicadas en el libro de instrucciones adjunto y concernientes especialmente a las indicaciones en tema de instalación, uso y sostenimiento del aparato.

GARANTÍA

La nueva instrumentación está cubierta por una garantía.

Recurrir al distribuidor.

El fabricante no responde por las posibles inexactitudes, imputables a errores de imprenta o de transcripción, contenidas en este manual. Se reserva el derecho de poder aportar a los propios productos aquellas modificaciones que considere necesarias o útiles, sin perjudicar las características esenciales de funcionalidad y de seguridad.

INSTRUCCIONES DE MONTAJE DE LAS CAMPANAS CON BOX

Fase 1

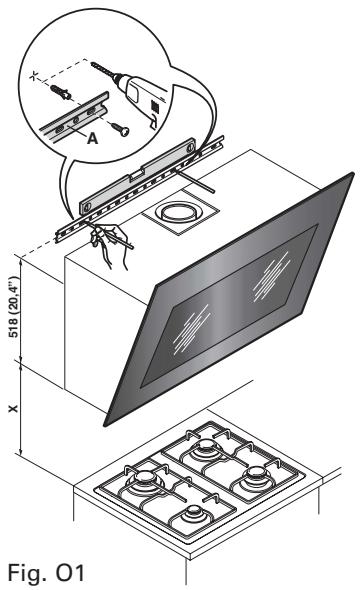

• Apoye la barra de apoyo (A - Fig. O1) en las paredes a una altura de la encimera obtenida por la suma de las cotas X + 517,8 mm.
• Controle con un nivel de burbuja la alineación horizontal y marque los 2 puntos a taladrar en las extremidades de la barra.
• Taladre, coloque los 2 tacos de expansión Ø 8mm y fije la barra con los tornillos relativos.

Fase 2

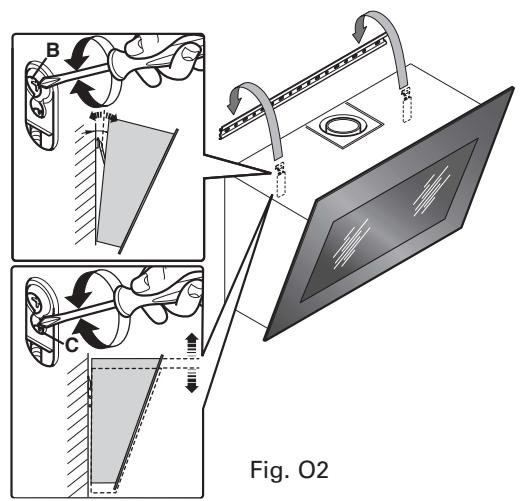

• Enganche la campana extractora en la barra de apoyo (Fig. O2).
• Regule la alineación de la campana extractora mediante los tornillos con placa (Fig. O2). El tornillo superior (B) regula la distancia hasta la pared y el inferior (C) el deslizamiento vertical.

Fase 3

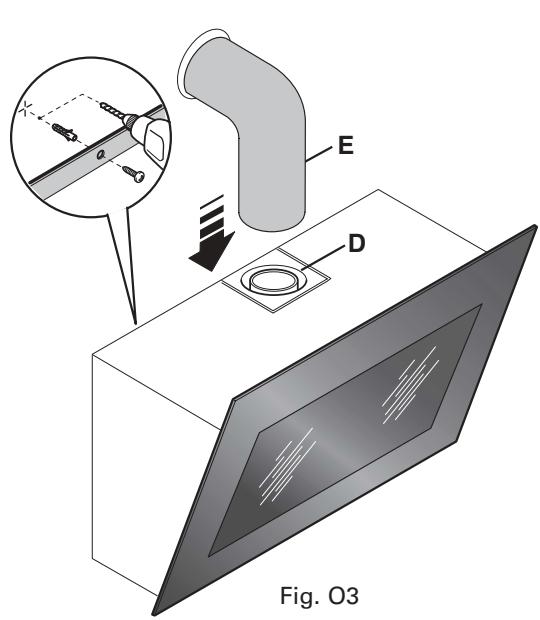

• Para que la campana extractora no se pueda desenganchar por una presión inferior, deben fijarla a la pared con un taco de expansión y el tornillo relativo introduciéndolos por el agujero específico (Fig. O3) en la cámara motor o en el interior de la campana.
• Inserte el tubo (E) en el empalme tubo (D).

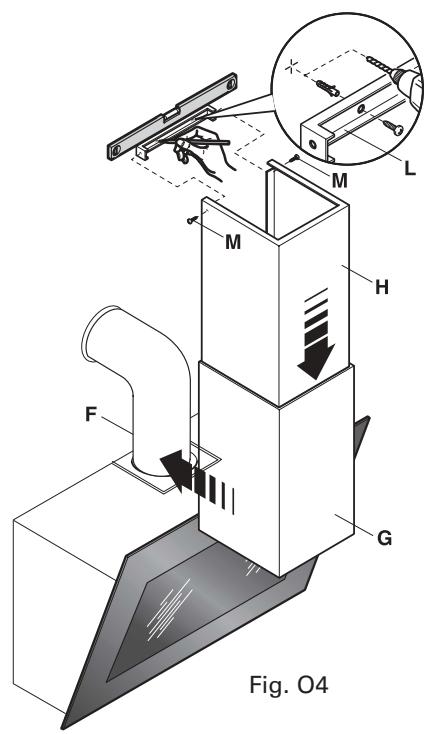

Fase 4 (opcional)

• Acerque el elemento (G) a la chimenea hasta colocarlo completamente.
• Introduzca en el elemento (G) la sección final (H) deslizándola hasta llegar a la altura deseada.
• Una vez hallada la posición óptima, apoye el estribo (L) en la pared, controle con un nivel de burbuja la alineación horizontal y marque los 2 puntos para los agujeros en las extremidades.
• Taladre, introduzca los 2 tacos de expansión de 4 mm y fije el estribo (L) con los tornillos relativos.
• Atornille con los tornillos (M) la sección final (H) en el estribo (L).
