Produkttyp	Wandhaube
Marke	FALMEC
Modell	QUASAR WAND
Verwendung	Über Haushaltsherden
Mindestabstand über einem Gasherd	65 cm
Abluftversion	Abluft (nach außen) oder Umluft (Aktivkohlefilter)
Anzahl der Motorstufen	3 + 1 zeitbegrenzte Intensivstufe
Automatische Abschalt-Timer	Ja, 15 Minuten
Beleuchtung	Halogen, max. 20 W, 12 V, Sockel G4
Metallfettfilter	Waschbar, monatliche Reinigung empfohlen
Aktivkohlefilter	Austausch alle 3-4 Monate je nach Nutzung
Filter-Sättigungsalarm	Ja, nach ca. 30 Betriebsstunden
Fernbedienung	Optional (bei einigen Versionen verfügbar)
Außenpflege	Weiches Tuch, Neutralseife oder denaturierter Alkohol
Innenpflege	Reinigung elektrischer Teile mit Flüssigkeiten oder Lösungsmitteln verboten
Sicherheit	Erdung erforderlich, Sicherheitsabstand, nicht mit offener Flamme verwenden
Stromversorgung	Siehe Typenschild im Inneren der Haube
Garantie	Ja, Bedingungen auf der Rückseite des Handbuchs
Maximales Gewicht hängender Gegenstände	1,5 kg
Installation	Durch qualifizierten Installateur, Wandstützleiste

Häufig gestellte Fragen - QUASAR MURALE FALMEC

Was ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem niedrigsten Teil der Haube muss mindestens 65 cm für einen Gasherd betragen. Überprüfen Sie die Angaben Ihres Kochgeräts, falls diese höher sind.

Wie reinigt man die Metallfilter?

Die Metallfettfilter werden monatlich in heißem Wasser mit etwas Reinigungsmittel gereinigt. Vermeiden Sie es, sie zu biegen, und lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

Die Aktivkohlefilter werden nicht gewaschen und müssen im Durchschnitt alle 3 bis 4 Monate je nach Nutzung ausgetauscht werden. Befolgen Sie die Anweisungen unter Punkt H2 der Anleitung für den Austausch.

Was bedeutet die rote Leuchte am Timer-Knopf?

Die rote Leuchte zeigt an, dass die Metallfilter gereinigt werden müssen. Sie leuchtet nach ca. 30 Betriebsstunden auf. Um den Alarm auszuschalten, drücken Sie den Timer-Knopf einige Sekunden, bis das Rot erlischt.

Kann ich die Haube ohne Außenabluft verwenden?

Ja, die Haube kann im Umluftbetrieb verwendet werden, indem Aktivkohlefilter installiert werden. In diesem Modus wird die Luft gereinigt und in die Küche zurückgeführt. Entfernen Sie beim Wechsel in den Filtermodus die Rückschlagklappe.

Wie verwende ich die optionale Fernbedienung?

Die Fernbedienung ermöglicht die Steuerung des Lichts (Licht-Taste), der Geschwindigkeiten (+ und -) und des Timers. Maximale Reichweite 5 Meter. Bei Störungen können Sie den Code der Fernbedienung ändern (siehe Anleitung).

Wie wechsle ich die Lampe der Haube?

Trennen Sie das Gerät zuerst vom Netz. Öffnen Sie die Abdeckung vollständig durch Drücken von PUSH. Ersetzen Sie die Halogenlampe (max. 20 W, 12 V, Sockel G4) durch eine ähnliche Lampe. Schließen Sie die Abdeckung.

Was tun, wenn sich die Abdeckung nicht richtig schließen lässt?

Wenn sich die Abdeckung nicht schließen lässt, wiederholen Sie den vollständigen Öffnungsvorgang durch Drücken von PUSH bis zum angegebenen Winkel (siehe Abbildung) und schließen Sie sie dann. Überprüfen Sie, ob nichts den Verschluss behindert.

Kann die Haube gleichzeitig mit Gasgeräten verwendet werden?

Ja, aber stellen Sie sicher, dass der Raum ausreichend belüftet ist. Wenn die Haube zusammen mit anderen Verbrennungsgeräten betrieben wird, darf der Unterdruck im Raum 4 Pa nicht überschreiten (gemäß Normen).

Wie deaktiviere ich den Filter-Sättigungsalarm?

Um den Alarm (rote Leuchte) zu deaktivieren, drücken Sie den Timer-Knopf für einige Sekunden, bis das rote Licht erlischt. Schalten Sie die Haube aus und wieder ein, um zu überprüfen, ob der Alarm verschwunden ist.

BEDIENUNGSANLEITUNG QUASAR MURALE FALMEC

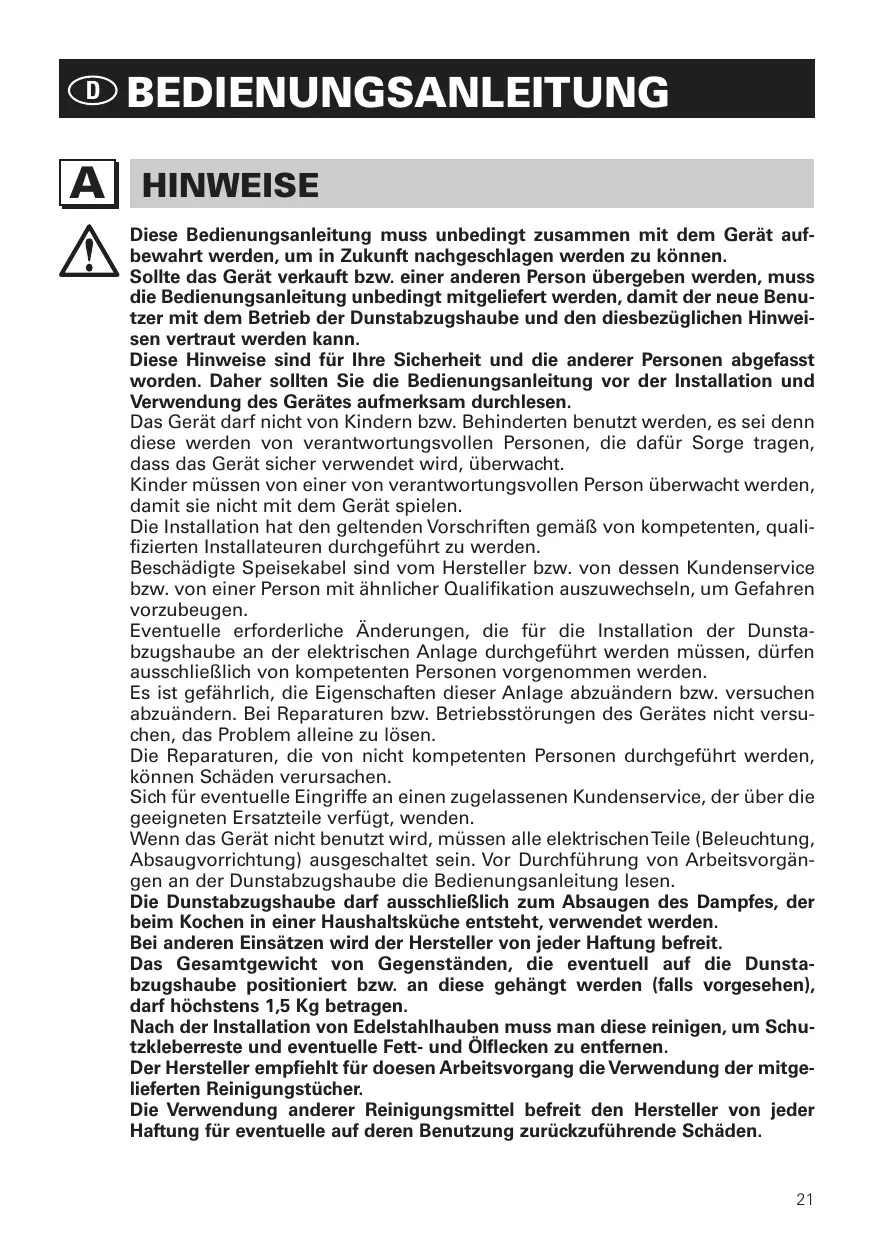

BEDIENUNGSANLEITUNG

LIVRET D'INSTRUCTIONS

Verehrte Kundin, verehrter Kunde,

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollten Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Ersatz-Aktivkohlefilter verwenden Sie bitte den Coupon, der dem Deckblatt beiliegt.

Chère Madame/Cher Monsieur, félicitations!

Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können.

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerät darf nicht von Kindern bzw. Behinderten benutzt werden, es sei denn, diese werden von verantwortungsvollen Personen, die dafür Sorge tragen, dass das Gerät sicher verwendet wird, überwacht.

Kinder müssen von einer verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät spielen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. zu versuchen, sie abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes versuchen Sie nicht, das Problem alleine zu lösen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schaden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitung lesen.

Die Dunstabzugshaube ist ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, zu verwenden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfiehlt für diesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Mindestabstand: der Abstand zwischen der Auflagefläche der Kochtöpfe auf der Kochebene und dem unteren Dunstabzugshaubenteil. Wenn die Dunstabzugshaube über einem Gasgerät positioniert wird, muss dieser Abstand mindestens 65 cm betragen (siehe Abb. C1). Sollte in der Bedienungsanleitung der Gaskochebene ein höherer Abstand angegeben sein, muss man diesen berücksichtigen.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10 %), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw.) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschnitten werden; sollte dies dennoch vorkommen, den nächstgelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätetypen können mit einem Kabel ohne Stecker ausgestattet sein, in diesem Fall ist ein „genormter“ Stecker zu verwenden, wobei Folgendes zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabel darf auf keinen Fall mit heißen Teilen in Berührung kommen (über 75°C).
• Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits-Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filternd)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschrieben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruchs- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

• ON: Licht eingeschaltet (Druckknopf beleuchtet);
• OFF: Licht ausgeschaltet.

Druckknopf -

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1, 2 und 3 wird von der eingeschalteten LED-Anzahl ausschließlich Licht- und Schaltuhr-LED angezeigt.

Druckknopf +

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeiten 1, 2 und 3 werden durch die Anzahl der eingeschalteten LEDs angezeigt, ausschließlich der Licht- und Schaltuhr-LED.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten läuft der Motor automatisch zur 3. Geschwindigkeit über).

Modalität-Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für einige Ausführungen erhältlich).

HINWEISE:

Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen könnten.

Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckknopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt).

Schaltuhrknopf: siehe nachstehende Anleitungen.

Anleitung zum Kodewechsel (nur bei interferenzbedingten Betriebsstörungen):

Das Gerät von der Stromleitung trennen.

Den Deckel der Fernbedienung entfernen, den Kode durch Betätigung der Hebel ändern.

Das Gerät an die Stromleitung anschließen und sich vergewissern, dass die Lichter und die Motoren ausgeschaltet sind.

2 Sekunden lang auf die Schaltuhrtaste drücken und bei Einschaltung der roten LED der Druckknopftafel eine beliebige Taste dieser Tafel betätigen.

Druckkopf, Schaltuhr und Filterverstopfung

• Diese Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckknopf an, dass eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet). Anschließend die Dunstabzugshaube ausschalten und wieder einschalten, um zu prüfen, ob der Alarm aufgehoben wurde.

Funktion: Ein- und Ausschaltung des Haubenmotors.

Die Funktion gewünschte Geschwindigkeit gestattet die Einschaltung des Motors mit der Geschwindigkeit, die vor der letzten Ausschaltung gewählt wurde.

Druckkopf -

Durch Drücken dieser Taste wird die Motorgeschwindigkeit reduziert.

Display

Anzeige der eingestellten Motorgeschwindigkeit.

Druckkopf +

Durch Drücken dieser Taste wird die Motorgeschwindigkeit gesteigert.

Timer

Diese Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der eingestellten Geschwindigkeit (Display mit blinkendem Licht).

Lichtknopf

• ON: Licht eingeschaltet
• OFF: Licht ausgeschaltet.

Achtung:

Für einen korrekten Betrieb muss der vordere, sichtbare Glasteil regelmäßig gereinigt werden. Hierfür ein weiches Tuch verwenden und sorgfältig abwaschen und trocknen. Keine Scheuermittel verwenden.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

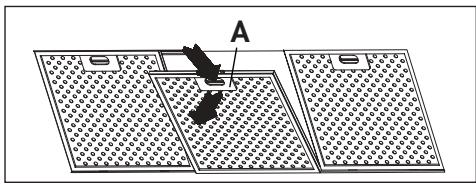

1. METALLFILTER

Das Paneel öffnen (siehe Abb. H3). Um den Metallfettfilter zu entfernen, den Griff A betätigen.

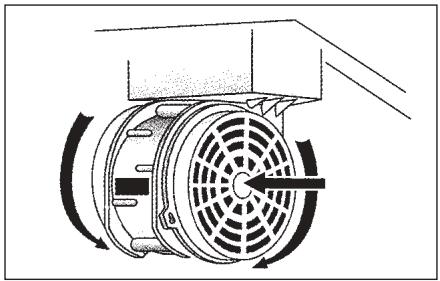

2. AKTIVKOHLEFILTER

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklärt, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Um die neuen Filter zu bestellen, den der Bedienungsanleitung als Anlage beigefügten Coupon verwenden bzw. sich an den Händler wenden.

3. ABSETZBARE TAFEL

Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen.

BELEUCHTUNG MONTAGE UND ERSATZ

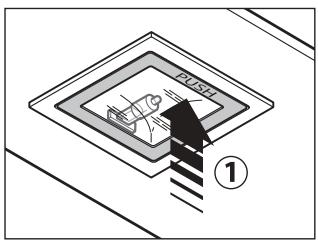

LAMPE

Auswechseln der Lampe "Square halogen light":

a) Vergewissern Sie sich, dass das Gerät nicht an das Stromnetz angeschlossen ist. b) Öffnen Sie die Platte vollständig bis zu einem Winkel von 90° (siehe Abbildung), indem Sie auf PUSH drücken. c) Wechseln Sie die Lampe mit einer Lampe desselben Typs aus (Halogenlampe max. 20 W, 12 Volt, Anschluss G4). d) Schließen Sie die Platte wieder. Wenn sich die Platte nicht korrekt schließen lässt, wiederholen Sie den in Punkt b) beschriebenen Vorgang.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten. Sie sollten jeden Monat mit warmem Wasser gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.

2. AKTIVKOHLEFILTER

Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführt.

Die Aktivkohlefilter können nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.

Bei Material, das einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seife vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspülen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauer Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommen.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller lehnt bei Nichtbeachtung dieser Anweisungen jede Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht mit Flüssigkeiten oder Lösemitteln gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Abgasleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw.), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die

Friteusen während der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

- Kein offenes Feuer unter der Haube anzünden. - Das Gerät auf keinen Fall an die Abluftleitungen von Rauch, der durch Verbrennung entsteht (Heizkessel, Kamine, usw.), anschließen. - Sich vergewissern, dass alle geltenden Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt eine Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

GARANTIE

Was die Garantie betrifft, wenden Sie sich an den Austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreibfehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG DUNSTABZUGSHAUBE MIT BOX

Schritt 1

• Die Befestigungsschiene (A-Abb. O1) in einer Höhe vom Kochfeld an die Wand halten, die sich aus der Summe der Maße X+517,8 mm ergibt.
• Mit einer Wasserwaage sicherstellen, dass die Befestigungsschiene waagerecht ausgerichtet ist und an den Enden der Schiene 2 Bohrlöcher anzeichnen.
• Die Löcher bohren, 2 Spreizdübel 8 mm hineinstecken und die Schiene mit den dazugehörenden Schrauben befestigen.

Schritt 2

• Die Dunstabzugshaube an der Befestigungsschiene einhängen (Abb. O2).
• Die Ausrichtung der Dunstabzugshaube mit den Schrauben der Beschläge regulieren (Abb. O2). Die obere Schraube (B) regelt den Abstand zur Wand, die untere (C) die vertikale Ausrichtung.

Schritt 3

• Um zu vermeiden, dass sich die Dunstabzugshaube durch Druck von unten aushakt, muss sie mit einem Spreizdübel und der dazugehörigen Schraube durch die Bohrung (Abb. O3) auf dem Motor box oder innerhalb der Haube, an der Wand befestigt werden.
• Das Rohr (E) in den Rohranschluss (D) stecken.

Schritt 4 (Optional)

• Das Element (G) dem Kamin nähern, bis es ganz darin steckt.
• Die Verlängerung (H) ins Element (G) stecken und darauf auf die gewünschte Höhe schieben.
• Nachdem die optimale Position gefunden wurde, den Bügel (L) an die Wand halten, mit einer Wasserwaage die waagerechte Ausrichtung überprüfen und an den Enden 2 Bohrstellen anzeichnen.
• Die Löcher bohren, 2 Spreizdübel 4 mm hinein stecken und den Bügel (L) mit den dazugehörenden Schrauben befestigen.
• Die Verlängerung (H) mit den Schrauben (M) am Bügel (L) festschrauben.
