Tipo de producto	Horno empotrable
Marca	INDESIT
Modelo	FIM88KGPAIX
Dimensiones (An x Al x Pr)	43,5 cm x 32,4 cm x 40,6 cm (versión 58 L) / 45,5 cm x 32,4 cm x 40,6 cm (versión 60 L)
Volumen	58 L o 60 L según versión
Alimentación eléctrica	220-240 V ~ 50 Hz, potencia máxima 2800 W
Clase energética	Conforme a la Directiva 2002/40/CE (etiqueta energética)
Programas de cocción	Tradicional, Multiniveles, Grill, Gratinado, Speedy Barbecue, Freasy Cook, Pizza, Keep Warm
Rango de temperatura	40 °C a 250 °C (Grill: 50 % a 100 % de potencia)
Limpieza	Limpieza automática por pirólisis (3 niveles: Eco 1h, Normal 1h30, Intensivo 2h)
Seguridad	Bloqueo automático de la puerta durante pirólisis, parada automática de las resistencias en caso de anomalía
Funciones de reloj	Temporizador, duración de cocción, fin de cocción diferido
Iluminación interior	Bombilla 15 W, casquillo E14
Sistema de refrigeración	Ventilador de refrigeración de velocidad variable
Accesorios incluidos	Rejilla metálica, bandeja recogegrasas, guías deslizantes (según modelo)
Mantenimiento	Limpiar con esponja no abrasiva, detergente suave; puerta desmontable para limpieza profunda
Conexión eléctrica	Cable tripolar con tierra, sección adaptada a la potencia
Instalación	Empotrar en mueble resistente al calor, ventilación mínima 45 x 560 mm
Número de niveles de cocción	5 niveles
Pantalla	Dígitos numéricos para temperatura y tiempo, iconos de programa
Peso	No especificado en el manual, estimado ~30-35 kg

Preguntas frecuentes - FIM88KGPAIX INDESIT

¿Cómo ajustar el reloj del horno INDESIT FIM88KGPAIX?

Presione varias veces la tecla de reloj hasta que el icono y los números parpadeen. Gire el selector de tiempo para ajustar la hora, luego los minutos. Confirme presionando nuevamente la tecla de reloj.

¿Cómo usar el temporizador sin detener la cocción?

Presione varias veces la tecla de temporizador hasta que el icono y los tres dígitos parpadeen. Gire el selector para ajustar los minutos, luego confirme. El temporizador emite una señal acústica al final sin interrumpir la cocción.

¿Cuál es el procedimiento para el primer encendido?

Haga funcionar el horno vacío, con la puerta cerrada, durante al menos una hora a la temperatura máxima para quemar los residuos de fabricación. Luego, apague, abra la puerta y ventile la habitación.

¿Cómo programar una cocción diferida?

Seleccione un programa de cocción, luego ajuste la duración presionando la tecla de duración y girando el selector. Luego presione la tecla de fin hasta que la hora parpadee, ajuste la hora de finalización, confirme. El horno arranca automáticamente para terminar a la hora deseada.

¿Qué hacer si el horno muestra un código de error 'F' seguido de números?

Anote el código y contacte a un servicio de asistencia técnica autorizado. Indique el tipo de anomalía, el modelo (Mod.) y el número de serie (S/N) ubicados en la placa de características.

¿Cómo limpiar el horno con la función de pirólisis?

Retire todos los accesorios, limpie los residuos con una esponja húmeda sin detergente. Cierre la puerta, gire el selector de programas a 0, luego presione 4 segundos la tecla de pirólisis. Elija el nivel: Eco (1h), Normal (1h30) o Intensivo (2h). La puerta se bloquea automáticamente durante el ciclo.

¿Puedo usar papel de aluminio en el fondo del horno?

No, nunca cubra la base del horno con papel de aluminio, ya que podría dañar el esmalte y provocar riesgo de incendio.

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta, levante las palancas de las bisagras, luego cierre suavemente la puerta hasta la mitad. Tire hacia usted para liberarla. Limpie el cristal con productos no abrasivos y una esponja suave.

¿Cómo reemplazar la bombilla de iluminación del horno?

Corte la alimentación eléctrica. Retire la cubierta de vidrio con un destornillador, desenrosque la bombilla defectuosa y reemplácela por una del mismo tipo: 15 W, casquillo E14. Vuelva a colocar la cubierta asegurándose de recolocar bien la junta.

¿Cuáles son los programas de cocción disponibles?

El horno ofrece varios programas: Tradicional (calor estático), Multiniveles (calor circulante), Grill, Gratinado, Speedy Barbecue (cocción rápida a 270°C), Freasy Cook (para platos congelados sin precalentamiento), Pizza y Keep Warm (mantenimiento caliente a 65°C).

MANUAL DE USUARIO FIM88KGPAIX INDESIT

Manual de instrucciones

HORNO

Sumario

Manual de instrucciones,1

Advertencias,4

Asistencia,8

Descripción del aparato,10

Descripción del aparato,13

Instalación,39

Puesta en funcionamiento y uso,41

Programas,41

Precauciones y consejos,44

Mantenimiento y cuidados,44

Inicio de utilización, 49

Programas, 49

Precauciones y consejos, 52

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no están continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con

el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno, ya que podrán rayar la superficie y quebrar el cristal.

Antes de activar la función de limpieza automática:

• limpie la puerta del horno
• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• quite todos los accesorios y el kit guías deslizables (si existe);
• no deje paños de cocina o manoplas en la manija.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

ATENCIÓN: Antes de sustituir la lámpara controle que el aparato está apagado para evitar la posibilidad de choques eléctricos.

¡Cuando introduzca la parrilla, controle que el tope está dirigido hacia arriba y en la parte posterior de la cavidad.

Advertencias

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos se comunican en el display mediante mensajes como: “F” seguido por número.

En estos casos es necesaria la intervención del servicio de asistencia técnica.

¡No llame nunca a técnicos no autorizados!

Comunique:

El tipo de anomalía; - El modelo de la máquina (Mod.) - El número de serie (S/N)

Esta información se incluye en la placa de características colocada en el aparato.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos avanzados
• Desplazamiento a su domicilio de los técnicos avanzados

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de configuración.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Asistencia

Atención:

Descripción del aparato

Vista en conjunto

1 POSICIÓN 1 2 POSICIÓN 2 3 POSICIÓN 3 4 POSICIÓN 4 5 POSICIÓN 5 6 GUÍAS de deslizamiento de las bandejas 7 Bandeja GRASERA 8 Bandeja PARRILLA 9 Panel de control

Descripción del aparato

Panel de control

1 Mando PROGRAMAS 2 DISPLAY 3 Mando TERMOSTATO 4 Botón FIJACIÓN DE TIEMPOS 5 Mando de FIJACIÓN DE TIEMPOS 6 Botón LIMPIEZA AUTOMÁTICA

Display

7 Icono PROGRAMAS 8 Cifras TEMPERATURA y TIEMPOS 9 Icono RELOJ 10 Icono de FIN DE COCCION 11 Icono de DURACION 12 Icono CONTADOR de MINUTOS 13 Indicador de PUERTA BLOQUEADA 14 Icono STOP 15 Indicador de Precalentamiento

PT

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca con el aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

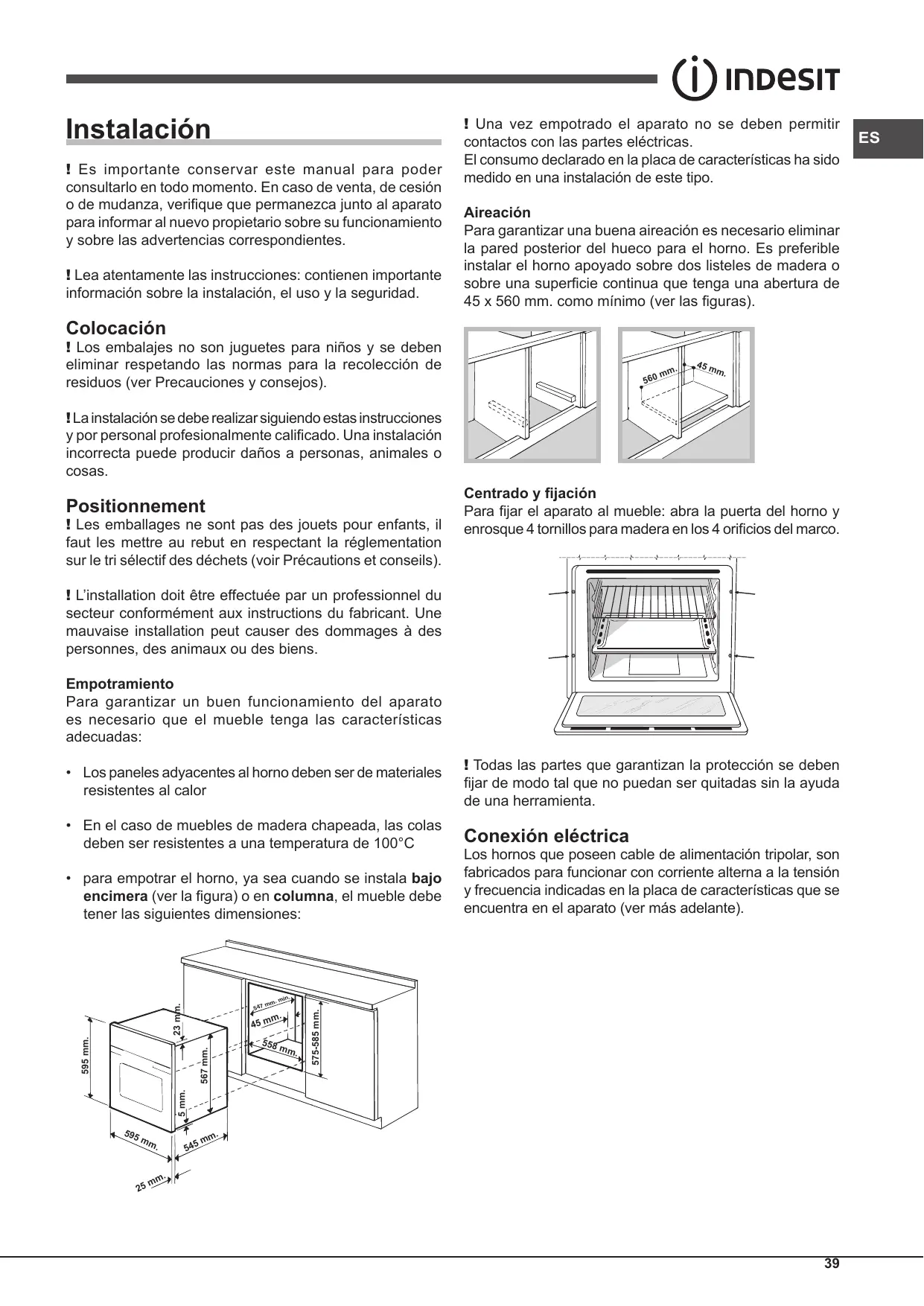

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Posicionamiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• Los paneles adyacentes al horno deben ser de materiales resistentes al calor
• En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C
• Para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) o en columna, el mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas.

El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es requisito eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 × 560 mm como mínimo (ver las figuras).

Centrado y fijación

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para poder en los 4 orificios del marco.

¡Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta!

Conexión eléctrica

Los hornos que poseen cable de alimentación tripolar son fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver más adelante).

Montaje del cable de alimentación eléctrica

1. Abrir el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la figura).
2. Instalar el cable de alimentación eléctrica: Aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y bajo fijar los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (ver la figura).
3. Fijar el cable en el correspondiente sujetacable.
4. Cerrar la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red. Instale en el cable un enchufe normalizado para la energía indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente (por ejemplo, la parte posterior del horno).

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad!

Antes de efectuar la conexión, verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS
Dimensiones*	ancho 43,5 cm. altura 32,4 cm. profundidad 40,6 cm.
Volumen*	litros 58
Dimensiones**	ancho 45,5 cm. altura 32,4 cm. profundidad 40,6 cm.
Volumen**	litros 60
Conexiones electricas	voltaje 220-240V~ 50Hz (ver la plac de caracteristicas) potencia:maxima absorbida 2800W
ENERGY LABEL	Directiva 2002/40/CE en la etiqueta de los hornos electricos. Norma EN 50304 Consumo de energia por convecction Natural -funciOn de calentimiento: Tradicional; Clase Consumo de energia Clase convecction Forzada - funciOn calentimiento: Gratin.
CE	Este aparato es conforme con las siguientes Directivas: Comunitarias: - 2006/95/CEE del 12/12/06 (Baja tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatible Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones. - 2012/19/CE y posteriores modificaciones. - 1275/2008 standby/off mode.

• Sólo para modelos con guías embutidas. ** Sólo para modelos con guías a ras.

Puesta en funcionamiento y uso

¡ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que sobresalgan del horno (1). Para quitar completamente las parrillas, como se indica en el dibujo, es suficiente levantarlas cogiéndolas de

la parte delantera y tirar (2).

! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

! Para optimizar las prestaciones de cocción, en el momento de la activación de la función seleccionada se efectúa un ajuste de los parámetros del producto que puede retardar el encendido del ventilador y las resistencias.

Puesta en hora del reloj

! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción.

1. Presione varias veces el botón hasta que centelleen el icono y las dos cifras en el DISPLAY;
2. gire el mando de FIJACION DE TIEMPOS hacia "+" y "-" para regular la hora;
3. presione de nuevo el botón hasta que centelleen los otros dos números en el DISPLAY;
4. gire el mando de FIJACION DE TIEMPOS hacia "+" y "-" para regular los minutos;
5. pulse nuevamente el botón para confirmar las operaciones realizadas.

Programar el contador de horas

Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo activar la señal sonora cuando se cumplen los minutos fijados. 1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY; 2. gire el mando de FIJACION DE TIEMPOS hacia "+" y "-" para regular los minutos; 3. pulse nuevamente el botón para confirmar las operaciones realizadas.

Continuará la visualización de la cuenta al revés, al final de la cual se activará la señal sonora.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. El horno entra en la fase de precalentamiento, el indicador de precalentamiento se iluminará.

Es posible modificar la temperatura girando el mando TERMOSTATO.

1. Cuando se apaga el indicador de precalentamiento y se escucha una señal sonora, el precalentamiento ha finalizado: introduzca los alimentos.
2. Durante la cocción es posible:
3. modificar el programa de cocción con el mando PROGRAMAS;
4. modificar la temperatura con el mando TERMOSTATO;
5. programar la duración y la hora de finalización de la cocción (ver programas de cocción);
6. interrumpir la cocción girando el mando PROGRAMAS hasta la posición "0"
7. El aparato posee un sistema que, en el caso de interrupción de la corriente eléctrica, si la temperatura del horno no ha descendido demasiado, reactiva el programa desde el punto en el que fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas.

¡En los programas COCCIÓN RÁPIDA y BARBACOA no está previsto el precalentamiento! ¡No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte! ¡Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato! El horno entra en la fase de precalentamiento 2 segundos después de la selección del ciclo deseado.

Ventilación de enfriamiento

Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. Al comienzo del programa LIMPIEZA AUTOMÁTICA el ventilador funciona a baja velocidad.

¡Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno está suficientemente frío.

Luz del horno

Con el horno apagado se puede encender la lámpara en cualquier momento abriendo la puerta del horno.

Programas

¡Todos los programas de cocción tienen una temperatura de cocción prefijada. La cual se puede modificar manualmente eligiendo un valor entre 40°C y 250°C.

En el programa GRILL, el valor prefijado es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente.

Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa MULTINIVEL

Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa GRILL

Girando el mando TERMOSTATO, el display indica los posibles niveles de potencia que van desde 50% hasta 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada.

Programa GRATIN

Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno.

Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada.

Programa SPEEDY BARBECUE

Permite obtener una barbacoa perfecta en una hora. Asegura que la carne, el pescado y las verduras se asen perfectamente, de forma rápida y sin dispersión de humos. La temperatura se programa en 270°C, los tiempos de cocción, que se fijan a discreción, se aconsejan para las diferentes comidas y se indican en la tabla de cocción (ver tabla de cocción).

Programa FREASY COOK

El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.

Programa PIZZA

Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa MANTENER CALIENTE

Este tipo de cocción permite mantener calientes los alimentos ya cocinados o revitalizar las comidas. La temperatura se programa en 65°C y no es modificable.

Programar la cocción

¡La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón 📦 hasta que centelleen el icono 📦 y las tres cifras en el DISPLAY;
2. gire el mando de FIJACION DE TIEMPOS hacia "+" y "-" para regular el tiempo deseado;
3. pulse nuevamente el botón ♦ para confirmar las operaciones realizadas;
4. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.
5. Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

¡La programación del final de una cocción es posible sólo cuando se ha fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;
2. después presione el botón 📦 hasta que centelleen el icono y las dos cifras en el DISPLAY;
3. gire el mando de FIJACION DE TIEMPOS hacia

"+" y "-" para regular la hora;

1. presione de nuevo el botón 📦 hasta que centelleen los dos números en el DISPLAY;
2. gire el mando de FIJACION DE TIEMPOS hacia

“+” y “—” para regular los minutos;

1. pulse nuevamente el botón ♦ para confirmar las operaciones realizadas;
2. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración.

Para anular una programación, gire el mando PROGRAMAS hasta la posición "0".

Consejos prácticos para cocinar

¡En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente, lo cual podrá producir quemaduras de las comidas delicadas.

¡En las cocciones GRILL y GRATIN, si se usa el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTINIVEL

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasa abajo y la parrilla arriba.

GRILL

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: el encendido está controlado por un termostato.

SPEEDY BARBECUE

• Colocar la rejilla en la posición 4 y la grasera con agua en la posición 1. Esta es la configuración correcta de los accesorios que permite preparar una perfecta barbacoa para cualquier tipo de alimento, sin emitir humos y sin ensuciar. Al finalizar la cocción, las grasas se acumulan en la grasera con agua, siendo muy sencilla la limpieza de los accesorios.

PIZZA

• Utilice una bandeja para pizza de aluminio liviano, apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera, aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso(kg)	Posición de lasbandejas		Precalentimiento	Temperaturaaconsejada(°C)	Duraciónde lacocección(minutos)
			guiasisstándar	guiasdeslizantes
Tradicional	Pato	1,5	2	1	si	200-210	70-80
	Pollo	1,5	2	1	si	200-210	60-70
	Asado de ternera o de vaca	1	2	1	si	200	70-75
	Asado de cardo	1	2	1	si	200-210	70-80
	Bizucochitos (de pastaflora)	-	2	1	si	180	15-20
	Tartas	1	2	1	si	180	30-35
Multinivel	Pizza en 2 niveles		2 e 4	1 e 3	si	220-230	20-25
	Tortas glaseadas en 2niveles/tortas en 2 niveles		2 e 4	1 e 3	si	180	30-35
	Bizucocho en 2 niveles (sobre unagrasa)		2 e 4	1 e 3	si	170	20-25
	Pollo asado + patatas	1+1	1 e 2/3	1 e 3	si	200-210	65-75
	Cordero	1	2	1	si	190-200	45-50
	Caballa	1	1 o 2	1	si	180	30-35
	Lasañas	1	2	1	si	190-200	35-40
	Petisús en 2 niveles		2 e 4	1 e 3	si	190	20-25
	Bizucochitos en 2 niveles		2 e 4	1 e 3	si	190	10-20
	Bizucochitos salados de hojaldre yqueso en 2 niveles		2 e 4	1 e 3	si	210	20-25
	Tortas saladas		1 e 3	1 e 3	si	200	20-30
Grill	Caballa	1	4	3	no	100%	15-20
	Lenguados y sepias	0,7	4	3	no	100%	10-15
	Broquetas de calamares ycangrejos	0,7	4	3	no	100%	8-10
	Filete de merluza	0,7	4	3	no	100%	10-15
	Verduras a la parrilla	0,5	3 o 4	2 o 3	no	100%	15-20
	Bistec de ternera	0,8	4	3	no	100%	15-20
	Salchichas	0,7	4	3	no	100%	15-20
	Hamburguesas	n° 4 o 5	4	3	no	100%	10-12
	Bocadillo caliente con jamón yqueso (o pan tostado)	n° 4 o 6	4	3	no	100%	3-5
	Pollo asado con asadorautomático (cuando existe)	1	-	-	no	100%	70-80
	Cordero asado con asadorautomático (cuando existe)	1	-	-	no	100%	70-80
Gratinado	Pollo a la parrilla	1,5	2	2	no	210	55-60
	Sepias	1	2	2	no	200	30-35
	Pollo asado con asadorautomático (cuando existe)	1,5	-	-	no	210	70-80
	Pato asado con asadorautomático (cuando existe)	1,5	-	-	no	210	60-70
	Asado de ternera o de vaca	1	2	2	no	210	60-75
	Asado de cardo	1	2	2	no	210	70-80
	Cordero	1	2	2	no	210	40-45
Barbacoarápida*	Caballa	1	4	3	no	250	11-16
	Lenguados y sepias	0,7	4	3	no	250	6-11
	Broquetas de calamares ycangrejos	0,7	4	3	no	250	4-6
	Filete de merluza	0,7	4	3	no	250	6-11
	Verduras a la parrilla	0,5	3 o 4	2 o 3	no	250	11-16
	Bistec de ternera	0,8	4	3	no	250	11-16
	Salchichas	0,7	4	3	no	250	11-16
	Hamburguesas	n° 4 o 5	4	3	no	250	6-8
Freyasy cook	Alimentos congelados
	Pizza	0,3	2	1	-	250	12
	Mixto de calabacin y cangrejos	0,4	2	1	-	200	20
	Torta rústica de espinaca	0,5	2	1	-	220	30-35
	Panzerotti (ravioles grandesitalianos)	0,3	2	1	-	200	25
	Lasañas	0,5	2	1	-	200	35
	Panecillos dorados	0,4	2	1	-	180	25-30
	Bocaditos de pollo	0,4	2	1	-	220	15-20
	Precocidos
	Alas de pollo doradas	0,4	2	1	-	200	20-25
	Alimentos Frescos
	Bizucochos (de pastaflora)	0,3	2	1	-	200	15-18
	Plum-cake	0,6	2	1	-	180	45
	Bizucochitos salados de hojaldre yqueso	0,2	2	1	-	210	10-12
Pizza	Pizza	0,5	2	1	si	220	15-20
	Hogazas	0,5	2	1	si	200	20-25
Mantenimientoen caliente
	Descongelación		2 o 3	2	no	65	-
	Leudado		2 o 3	2	no	65	60-90
	Calentimiento de comidas		2 o 3	2	no	65	-
	Pasteurización		2 o 3	2	no	65	-

Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente. * Introducir la grasera con agua en el nivel 1.

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido, porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato, utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales.
• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: en los costados podrá estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podrá incendiarse.
• Cuando el aparato no se usa, controle siempre que los mandos estén en la posición “●”/“○”.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos sobre la puerta del horno abierta.
• Evite que los niños jueguen con el aparato.
• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.
• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medioambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la energía de absorción de las empresas eléctricas. Las opciones de programación, en especial, la "cocción" (ver Programas) y la "limpieza automática retrasada" (ver Mantenimiento y cuidados), le permitirán organizarse en ese sentido.
• Se recomienda efectuar siempre las cocciones en GRILL y GRATIN con la puerta cerrada: se obtendrán mejores resultados y también un sensible ahorro de energía (10% aproximadamente).
• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Este producto satisface los requisitos impuestos por la nueva Directiva Europea sobre la limitación del consumo de energía en modo de espera o stand by.

Si no se realizan operaciones durante 2 minutos, el aparato se dispone de modo automático en standby.

El modo standby se indica con el "Icono Reloj" con intensidad luminosa elevada.

Cuando el aparato se usa nuevamente, el sistema vuelve al modo operativo.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utilice, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.
• Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rasquetas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

Para lograr una limpieza más profunda es posible desmontar la puerta del horno:

1. para ello, abra completamente la puerta (ver la figura);

1. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controlar las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Quite la tapa de vidrio, utilizando un destornillador.
2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 15 W, casquillo E 14.

Vuelva a colocar la tapa colocando correctamente la junta (ver la figura).

¡No utilice la lámpara del horno para iluminar ambientes!

Programa LIMPIEZA AUTOMÁTICA

El programa LIMPIEZA AUTOMÁTICA eleva la temperatura interior del horno hasta los 500 °C y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible que todas las partes se iluminen: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro.

Antes de activar LIMPIEZA AUTOMÁTICA:

• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• quite todos los accesorios y el kit guías deslizables (si existe);
• no deje paños de cocina o manoplas en la manija.
• coloque el mando PROGRAMAS en "0"

Si el horno está excesivamente caliente, la pirólisis podrá no comenzar. Espere hasta que se enfríe.

La activación del programa es posible solo después de haber cerrado la puerta del horno.

Para activar el ciclo de limpieza LIMPIEZA AUTOMÁTICA, presione el botón durante 4 segundos aproximadamente. Utilizando el mando de FIJACIÓN DE TIEMPOS, es posible elegir el nivel de limpieza deseado con una duración prefijada y no modificable:

1. Económico (ECO): gire el mando hacia "—". Duración 1 hora;
2. Normal (NOR): nivel inicial. Duración 1 hora y 30 minutos;
3. Intensivo (INT): gire el mando hacia "+". Duración 2 horas.
4. Presione el botón para confirmar.

Tanto para el ciclo LIMPIEZA AUTOMÁTICA, como para un ciclo de cocción normal, es posible programar la finalización del ciclo de limpieza

(ver programar el final de la limpieza automática).

Dispositivos de seguridad

• El icono en el display iluminado indica que la puerta del horno se ha bloqueado automáticamente apenas la temperatura ha alcanzado valores elevados;
• El icono STOP indica que en cualquier momento se puede anular el ciclo de limpieza, presionando el botón.
• Si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe;
• Una vez que se ha bloqueado la puerta, no es posible modificar los valores de duración y finalización del ciclo.

Programar el final de la limpieza automática

1. Presione el botón 📦 hasta que centelleen el icono y las dos cifras en el DISPLAY;
2. gire el mando de FIJACION DE TIEMPOS hacia

“+” y “—” para regular la hora;

1. presione de nuevo el botón 🌫 hasta que centelleen los dos números en el DISPLAY;
2. gire el mando de FIJACION DE TIEMPOS hacia

“+” y “—” para regular los minutos;

1. pulse nuevamente el botón para confirmar las operaciones realizadas;
2. una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END y se emitirá una señal sonora.
3. Ejemplo: son las 9:00 horas, se elige una LIMPIEZA AUTOMÁTICA con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:30:00 horas.

Los iconos encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la LIMPIEZA AUTOMÁTICA y la duración.

Al finalizar la limpieza automática

Para poder abrir la puerta del horno será necesario esperar que la temperatura del horno haya descendido hasta un nivel aceptable. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

Instalación

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Dispositivos de seguridad
