MANUAL DE USUARIO DD7275-1 REBEL 75 HFC DIRT DEVIL

Manual de instrucciones Aspiradora de trineo con bolsa

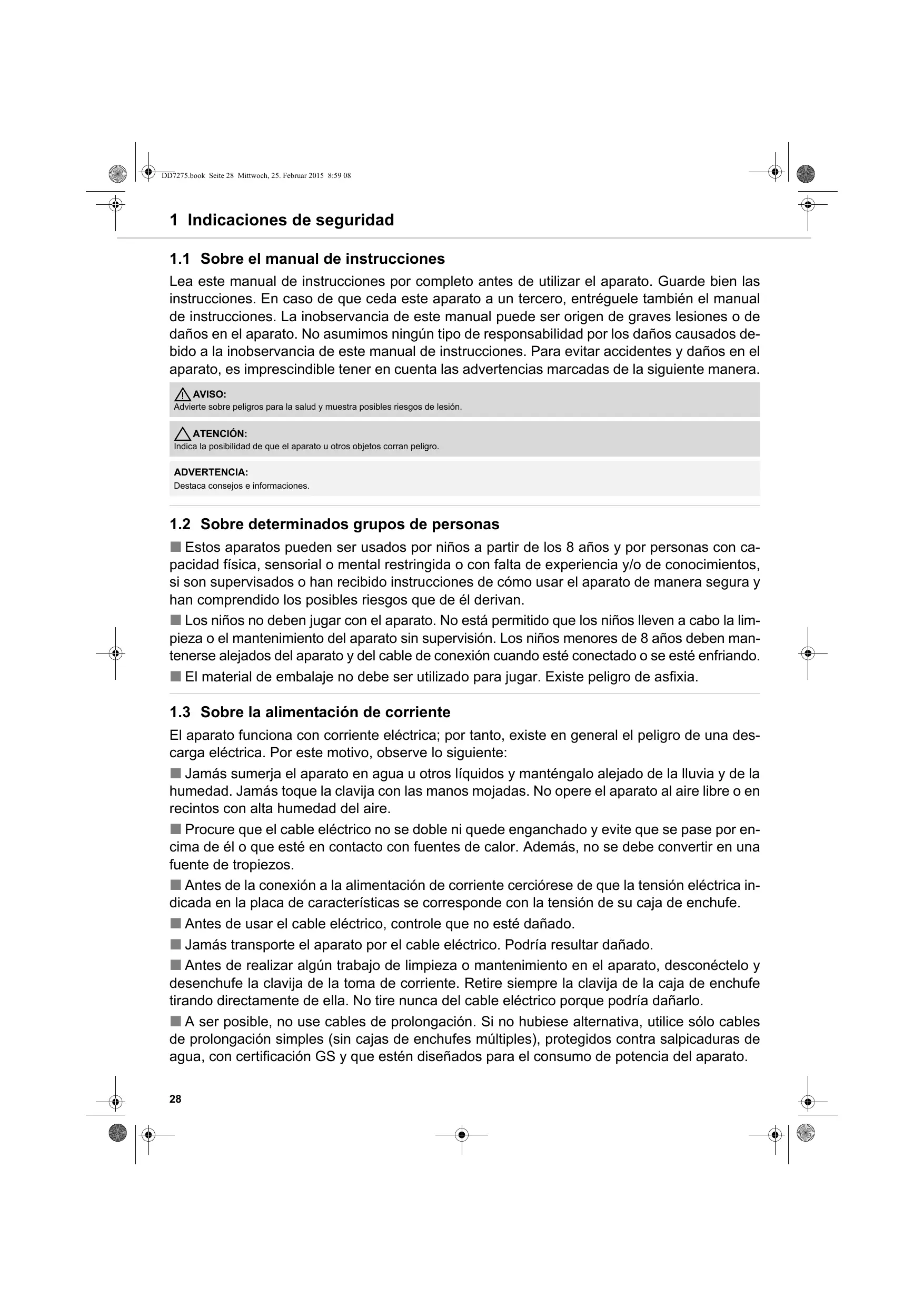

1 Indicaciones de seguridad

1.1 Sobre el manual de instrucciones 1

Indicaciones de seguridad

Lea este manual de instrucciones por completo antes de utilizar el aparato. Guarde bien las instrucciones. En caso de que ceda este aparato a un tercero, entréguele también el manual de instrucciones. La inobservancia de este manual puede ser origen de graves lesiones o de daños en el aparato. No asumimos ningún tipo de responsabilidad por los daños causados debido a la inobservancia de este manual de instrucciones. Para evitar accidentes y daños en el aparato, es imprescindible tener en cuenta las advertencias marcadas de la siguiente manera.

AVISO: Advierte sobre peligros para la salud y muestra posibles riesgos de lesión.

Indica la posibilidad de que el aparato u otros objetos corran peligro.

Destaca consejos e informaciones.

1.2 Sobre determinados grupos de personas

 Estos aparatos pueden ser usados por niños a partir de los 8 años y por personas con capacidad física, sensorial o mental restringida o con falta de experiencia y/o de conocimientos, si son supervisados o han recibido instrucciones de cómo usar el aparato de manera segura y han comprendido los posibles riesgos que de él derivan.  Los niños no deben jugar con el aparato. No está permitido que los niños lleven a cabo la limpieza o el mantenimiento del aparato sin supervisión. Los niños menores de 8 años deben mantenerse alejados del aparato y del cable de conexión cuando esté conectado o se esté enfriando.  El material de embalaje no debe ser utilizado para jugar. Existe peligro de asfixia.

1.3 Sobre la alimentación de corriente

El aparato funciona con corriente eléctrica; por tanto, existe en general el peligro de una descarga eléctrica. Por este motivo, observe lo siguiente:  Jamás sumerja el aparato en agua u otros líquidos y manténgalo alejado de la lluvia y de la humedad. Jamás toque la clavija con las manos mojadas. No opere el aparato al aire libre o en recintos con alta humedad del aire.  Procure que el cable eléctrico no se doble ni quede enganchado y evite que se pase por encima de él o que esté en contacto con fuentes de calor. Además, no se debe convertir en una fuente de tropiezos.  Antes de la conexión a la alimentación de corriente cerciórese de que la tensión eléctrica indicada en la placa de características se corresponde con la tensión de su caja de enchufe.  Antes de usar el cable eléctrico, controle que no esté dañado.  Jamás transporte el aparato por el cable eléctrico. Podría resultar dañado.  Antes de realizar algún trabajo de limpieza o mantenimiento en el aparato, desconéctelo y desenchufe la clavija de la toma de corriente. Retire siempre la clavija de la caja de enchufe tirando directamente de ella. No tire nunca del cable eléctrico porque podría dañarlo.  A ser posible, no use cables de prolongación. Si no hubiese alternativa, utilice sólo cables de prolongación simples (sin cajas de enchufes múltiples), protegidos contra salpicaduras de agua, con certificación GS y que estén diseñados para el consumo de potencia del aparato. 28

1 Indicaciones de seguridad

La aspiradora de trineo solo se debe utilizar en el ámbito doméstico.

No es adecuada para un uso comercial. Emplee la aspiradora de trineo exclusivamente para limpiar suelos y revestimientos de suelo secos con un grado normal de suciedad. Dependiendo de la tobera que haya colocado (capítulo 2.1, „Montaje del aparato y adaptación de las toberas al suelo“), también puede utilizar el aparato para aspirar muebles o tapicerías resistentes. Cualquier otra utilización se considera como inadecuada y está prohibida. Además, está prohibido:  Aspirar: - Personas, animales, plantas, especialmente cabellos, dedos u otras partes del cuerpo, así como prendas de ropa llevadas sobre el cuerpo. Podrían ser succionados. La consecuencia podrían ser lesiones. - Agua y otros líquidos, en especial productos para la limpieza en húmedo de alfombras. La humedad en el interior del aparato puede provocar un cortocircuito. - Tóner (para impresoras láser, fotocopiadoras, etc.). Existe el riesgo de incendio y explosión. - Rescoldos, cigarrillos y cerillas encendidas. Existe peligro de incendio. - Objetos puntiagudos como vidrios rotos, clavos, etc. El aparato podría resultar dañado. - Escombros, yeso, cemento, polvo finísimo de taladrar, maquillaje, polvos de talco etc. pueden dañar el aparato.  El uso en las cercanías de materiales explosivos o fácilmente inflamables. Existe riesgo de incendio o explosión.  El empleo al aire libre. La lluvia y la suciedad pueden dañar el aparato.  La introducción de objetos en las aberturas del aparato. Se podría sobrecalentar.  Las modificaciones o reparaciones del aparato por cuenta propia.

1.5 Respecto al cepillo turbo opcional

Las cerdas del cepillo turbo opcional rotan muy rápido. Hay peligro de lesiones.  No utilice el cepillo turbo para limpiar personas, animales o plantas. Mantenga el cuerpo alejado del cepillo cilíndrico giratorio.  Antes de limpiar o retirar el cepillo turbo, desconecte la aspiradora.  No pase nunca por encima de cables. Si lo hace, podría dañar su aislamiento.  El cepillo turbo no es adecuado para limpiar superficies sensibles. Podrían resultar dañadas. Observe las instrucciones de limpieza y cuidado del fabricante.

1.6 En caso de aparato defectuoso

Jamás utilice un aparato defectuoso o un aparato con un cable de corriente averiado. Para evitar riesgos, si el cable de conexión de este aparato está dañado, deberá ser reemplazado por el fabricante o por su servicio de asistencia al cliente o por una persona igualmente calificada. Encargue la reparación del aparato defectuoso a un distribuidor especializado, o bien al Servicio de Atención al Cliente de Dirt Devil (página 46, "International Service").

1.4 Sobre el uso conforme

Montaje del aparato y adaptación de las toberas al suelo

1. Conecte la manguera de aspiración al aparato (Fig. 1).

¡Peligro de lesiones! Monte las piezas sólo cuando la clavija esté desenchufada. De lo contrario, el aparato puede arrancar y aspirar partes del cuerpo, cabellos o prendas.

Antes del montaje, asegúrese de que la tobera colocada no muestra daños y es apropiada para la superficie a aspirar. P. ej., no utilice nunca un cepillo con cerdas rotatorias para limpiar suelos u objetos que no limpiaría también, sin dudas, con un cepillo convencional. Observe las recomendaciones de los fabricantes de revestimientos de suelo.

Puede ser necesario girar las dos piezas una contra otra durante el encaje para que queden firmemente asentadas. Compruebe la sujeción firme de las piezas montadas, tratando de separarlas.

2. Inserte el accesorio incluido en el volumen de suministro en el asidero

(Fig. 2 - 10) en función del suelo que vaya a limpiar: - Cepillo para muebles (Fig. 2) para objetos de superficie sensible - Tobera para cojines (Fig. 3) para muebles tapizados y similares - Tobera para juntas (Fig. 4) o tobera para juntas larga y flexible (Fig. 5) para ranuras de tapicerías - Minicepillo turbo opcional (Fig. 6) para tapicerías menos sensibles, alfombrillas, felpudos y similares - Tobera de suelo con posición de interruptor como en Fig. 7 para moquetas y alfombras - Tobera de suelo con posición de interruptor como en Fig. 8 para suelos duros - Cepillo opcional para parquet (Fig. 9) para suelos duros sensibles - Tobera para suelos duros (Fig. 10) para suelos duros con ranuras 3. Preste atención a que el regulador de aire adicional esté cerrado (Fig. 15). 4. En caso de utilizar el tubo telescópico, ajuste su longitud.

¡Peligro de lesiones! Antes de cada uso controle el aparato y el cable eléctrico. Un aparato dañado no debe ser utilizado.

2. Conecte el aparato a través del interruptor de conexión/desconexión

( ) (Fig. 13). 3. Ajuste la potencia de aspiración deseada (Fig. 14) y aspire el polvo.

ATENCIÓN: Emplee el aparato únicamente si todos los filtros están intactos, secos y colocados correctamente. Asegúrese de que el tubo telescópico, la manguera de aspiración u otras aberturas no estén obstruidos por ningún objeto. 1. Extraiga el cable del aparato (Fig. 11) y enchufe la clavija en una toma de corriente.

¡Peligro de descarga eléctrica! En caso de que se vea la marca roja, vuelva a introducir el cable con la ayuda del pulsador para enrollar el cable ( ) hasta la marca amarilla (Fig. 12). En caso contrario podría resultar dañado el cable.

¡Peligro de lesiones! Especialmente al aspirar escaleras preste atención a que usted siempre se encuentre por encima del aparato.

El regulador de aire adicional (Fig. 15) debe estar completamente cerrado al aspirar. Permite reducir rápidamente la potencia de aspiración si es necesario para soltar objetos aspirados (p. ej., cortinas). Si la tobera para suelos duros (Fig. 10) se hubiese quedado adherida a la superficie aspirada, puede reducir levemente la fuerza de aspiración a través del regulador de aire secundario (Fig. 15).

3 Mantenimiento y conservación

Jamás deje el aparato en la proximidad inmediata de fuentes de calor

(p. ej. de la calefacción o del horno). Evite la radiación solar directa. Guarde el aparato y los accesorios en un lugar fresco y seco y ahorrando espacio (Fig. 16 – 20).

¡Peligro de lesiones! Guarde el aparato siempre fuera del alcance de los niños.

¡Peligro de lesiones! Desconecte el aparato después de aspirar ( ) y enrolle el cable eléctrico ( ). Mantenga la clavija en la mano mientras enrolle el cable para evitar que éste último dé latigazos que pudieran causar lesiones.

Si tiene previsto almacenar el aparato durante un período de tiempo prolongado, sustituya la bolsa filtrante de polvo por otra nueva,

capítulo 3.1, "Cambiar la bolsa filtrante de polvo".

Cambiar la bolsa filtrante de polvo

Mantenimiento y conservación

Al sacar la bolsa filtrante de polvo proceda cuidadosamente para que no haya fuga de polvo de la misma.

ES Antes de cambiar la bolsa filtrante de polvo, desconecte el aparato. En caso contrario el aparato podría resultar dañado.

Recomendación de compra

Le recomendamos comprar posteriormente: Bolsa filtrante de polvo SwirlY50 MicroPor Plus con AirSpace Long Power Guarantee Swirl, AirSpace, MicroPor y Y50 son marcas registradas de una empresa del grupo Melitta que se utilizan con la autorización de la misma.

En cuanto se encienda el indicador de cambio de la bolsa filtrante de polvo (Fig. 21), se tiene que cambiar la bolsa filtrante de polvo. Además, cambie la bolsa filtrante de polvo cada 3 meses a más tardar, así como antes de un almacenamiento prolongado o el transporte del aparato.

Inserte la bolsa en dirección de la flecha que figura en la bolsa.

4. Retire la bolsa filtrante de polvo con cuidado (Fig. 23 – 24).

El contenido de la bolsa filtrante de polvo puede ser eliminado con la basura doméstica, en tanto no contenga ninguna suciedad que esté prohibida para la eliminación con la basura doméstica mencionada.

1. Desconecte el aparato.

5. Inserte una bolsa filtrante de polvo nueva (Fig 25 – 26).

2. Saque la clavija de la caja de enchufe.

6. Compruebe si la bolsa filtrante de polvo está aplicada en posición enrasada con el borde.

3. Abra la tapa del compartimento de polvo (Fig. 22).

Si la tapa del compartimiento de polvo no quedase abierta por sí misma, se recomienda retirar previamente la manguera de aspiración.

No opere el aparato nunca sin haber insertado una bolsa filtrante de polvo. En caso contrario el aparato podría resultar dañado. 7. Cierre la tapa del compartimento de polvo (Fig. 27).

3 Mantenimiento y conservación

Limpiar / cambiar el filtro de protección del motor

1. Desconecte el aparato.

Limpie el filtro de protección del motor con cada cambio de la bolsa filtrante de polvo, pero a más tardar cada 3 meses. Además, cambie el filtro de protección del motor cada vez que abra un nuevo paquete de bolsas filtrantes de polvo, dado que cada paquete de bolsas filtrantes de polvo incluye un nuevo filtro de protección del motor. Cambie el filtro de protección del motor cada 6 meses a más tardar.

2. Saque la clavija de la caja de enchufe.

3. Retire la bolsa filtrante de polvo del aparato, capítulo 3.1, "Cambiar la bolsa filtrante de polvo". 4. Abata el soporte de filtro (Fig. 28). 5. Retire el filtro del soporte de filtro (Fig. 29) y aclare el filtro a fondo bajo el agua corriente fría o tibia (Fig. 30). 6. Deje secar el filtro (aprox. 24 horas a temperatura ambiente).

7. Vuelva a insertar el filtro en el soporte de filtro (Fig. 31).

El filtro es lavable pero no es apto para lavavajillas ni para lavadoras.

Además, no use para la limpieza ningún producto de limpieza ni cepillos con cerdas duras. Deje secar el filtro después de la limpieza en húmedo (aprox. 24 horas a temperatura ambiente). Introdúzcalo de nuevo una vez que esté totalmente seco.

8. Vuelva a aplicar el soporte de filtro con el nuevo elemento filtrante

(Fig. 32). 9. Vuelva a insertar la bolsa filtrante de polvo, capítulo 3.1, "Cambiar la bolsa filtrante de polvo".

Limpiar / cambiar el filtro de evacuación

Limpie el filtro de evacuación cada vez que limpie el filtro de protección del motor. Cambie el filtro de evacuación, a más tardar, en cuanto esté deformado o dañado.

2. Saque la clavija de la caja de enchufe.

3. Abra la cubierta del filtro de evacuación tal como se muestra (Fig. 33). 4. Retire el filtro del aparato (Fig. 34). 5. Sacúdalo y, a continuación, elimine a fondo la suciedad con la ayuda de la tobera combinada 3 en 1 adjunta (Fig. 35).

El filtro no se puede lavar. Además, no use para su limpieza ningún producto de limpieza o cepillos con cerdas duras. De lo contrario, el filtro podría sufrir daños.

6. Vuelva a colocar el filtro en su consola (Fig. 36).

7. Inserte la cubierta del filtro de evacuación en sus escotaduras (Fig. 37). 8. A continuación, apriete la cubierta hasta que encaje.

Piezas de recambio y accesorios

Los siguientes accesorios y las piezas de recambio pueden ser adquiridos con posterioridad:

Nº de artículo 7275001

1 filtro de evacuación

4 bolsas filtrantes de polvo + 1 filtro de protección del motor

1 cepillo para parqués

1 tobera para ranuras larga y flexible

1. Desconecte el aparato.

1 tobera para suelos duros

Los accesorios y las piezas de recambio se pueden adquirir con posterioridad a través de:

página 46, "International Service"

Emplee únicamente piezas de recambio originales incluidas en el suministro o que haya pedido al fabricante con posterioridad.

4 Solución de problemas y datos técnicos

Antes de enviar el aparato

Solución de problemas y datos técnicos

¡Peligro de lesiones! ¡Jamás utilice un aparato defectuoso! Antes de ponerse a localizar el problema, desconecte el aparato y desenchufe la clavija de la caja de enchufe. Antes de contactar con nosotros o enviar el aparato, compruebe con ayuda de la tabla si usted mismo puede solucionar el problema. Problema

Posible causa / solución

El indicador de cambio de la bolsa filtrante de polvo está encendido (Fig.

La bolsa filtrante de polvo está llena.

Cambie la bolsa filtrante de polvo capítulo 3.1, "Cambiar la bolsa filtrante de polvo".

El aparato deja súbitamente de aspirar.

Los filtros están sucios.

Limpie el filtro correspondiente, capítulo 3.2, "Limpiar / cambiar el filtro de protección del motor" o bien capítulo 3.3, "Limpiar / cambiar el filtro de evacuación". La tobera, el tubo telescópico o la manguera de aspiración están obstruidos. Elimine la obstrucción. Si fuese necesario, utilice para ello una vara larga (p. ej. un palo de escoba). Se ha disparado la protección contra sobrecalentamiento (posiblemente debido a tuberías o similares obstruidos). 1. Desconecte el aparato y desenchufe la clavija. 2. Elimine la causa del sobrecalentamiento (p. ej. desmontar el tubo telescópico y la manguera de aspiración y eliminar la obturación). 3. Espere aprox. 45 minutos hasta que el aparato se haya enfriado. 4. Una vez que el aparato se haya enfriado podrá conectarlo nuevamente.

La posición del regulador de potencia de aspiración no es la adecuada (Fig. 14).

Adapte la posición del regulador de la potencia de aspiración (Fig. 14). La tobera colocada no es apta para el objeto a aspirar. Cambie la tobera, capítulo 2.1, "Montaje del aparato y adaptación de las toberas al suelo". El cepillo de corona de la tobera de suelo se encuentra en una posición no apropiada para el pavimento (Fig. 7 – 8). Adapte la posición del cepillo de corona al pavimento mediante el conmutador de la tobera del suelo (Fig. 7 – 8). La bolsa filtrante de polvo está llena. Cambie la bolsa filtrante de polvo capítulo 3.1, "Cambiar la bolsa filtrante de polvo". Los filtros están sucios. Limpie el filtro correspondiente, capítulo 3.2, "Limpiar / cambiar el filtro de protección del motor" o bien capítulo 3.3, "Limpiar / cambiar el filtro de evacuación". La tobera, el tubo telescópico o la manguera de aspiración están obstruidos. Elimine la obstrucción. Si fuese necesario, utilice para ello una vara larga (p. ej. un palo de escoba).

Si con la ayuda de esta tabla usted no pudo solucionar el problema, contacte con el Servicio de Atención al Cliente de Dirt Devil (página 46, "International Service").

En países que no pertenezcan a la UE se aplican los requisitos mínimos en materia de garantías vigentes en el país en cuestión.

Elimine el aparato de acuerdo con las normas de protección del medio ambiente vigentes en su país. Los aparatos eléctricos inservibles no se pueden desechar con los residuos domésticos. Entréguelos a un punto de recogida local para aparatos eléctricos usados.

El regulador de aire adicional (Fig. 15) está abierto.

Cierre el regulador de aire adicional (Fig. 15).

Se aplican las regulaciones legales en materia de garantías según la Directiva UE 1999/44/CE.

El resultado de la aspiración no es satisfactorio a pesar de un funcionamiento correcto.

Posible causa / solución

Los filtros y las bolsas filtrantes de polvo están fabricados de materiales compatibles con el medio ambiente. A diferencia del aparato, éstos se pueden desechar con la basura normal si no contienen sustancias prohibidas para la basura doméstica.

: Aspiradora de trineo con bolsa

Volumen útil máx. de la bolsa de polvo : aprox. 3,2 litros

Longitud del cable eléctrico

Nos reservamos el derecho a realizar cambios técnicos y de diseño en el marco de la mejora permanente de nuestros productos. © Royal Appliance International GmbH
