MANUAL DE USUARIO RLM3640LI RYOBI

MANUAL DE UTILIZACIÓN

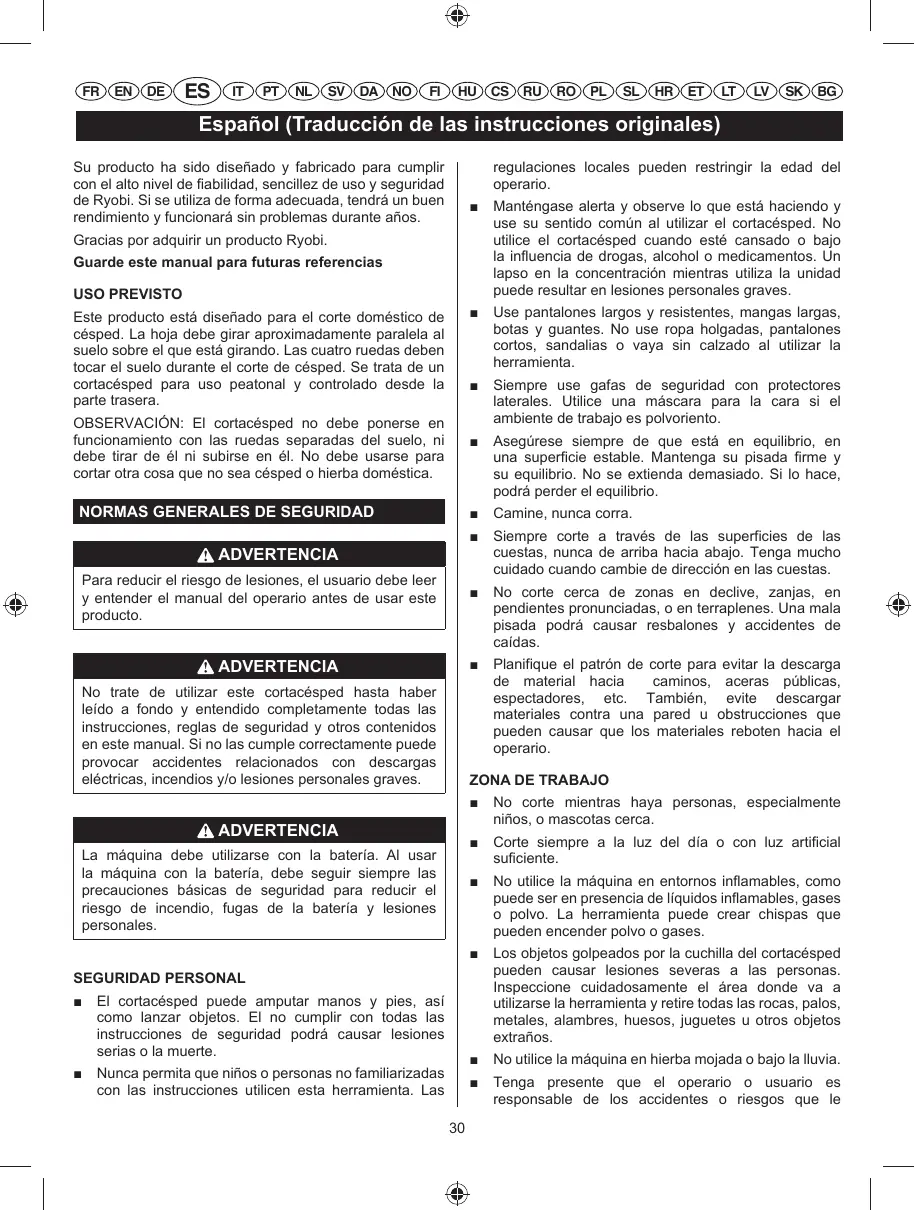

Español (Traducción de las instrucciones originales) Su producto ha sido diseñado y fabricado para cumplir con el alto nivel de fiabilidad, sencillez de uso y seguridad de Ryobi. Si se utiliza de forma adecuada, tendrá un buen rendimiento y funcionará sin problemas durante años. regulaciones locales pueden restringir la edad del operario.

Manténgase alerta y observe lo que está haciendo y use su sentido común al utilizar el cortacésped. No utilice el cortacésped cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un lapso en la concentración mientras utiliza la unidad puede resultar en lesiones personales graves.

Use pantalones largos y resistentes, mangas largas, botas y guantes. No use ropa holgadas, pantalones cortos, sandalias o vaya sin calzado al utilizar la herramienta.

Siempre use gafas de seguridad con protectores laterales. Utilice una máscara para la cara si el ambiente de trabajo es polvoriento.

Asegúrese siempre de que está en equilibrio, en una superficie estable. Mantenga su pisada firme y su equilibrio. No se extienda demasiado. Si lo hace, podrá perder el equilibrio.

Siempre corte a través de las superficies de las cuestas, nunca de arriba hacia abajo. Tenga mucho cuidado cuando cambie de dirección en las cuestas.

No corte cerca de zonas en declive, zanjas, en pendientes pronunciadas, o en terraplenes. Una mala pisada podrá causar resbalones y accidentes de caídas.

Planifique el patrón de corte para evitar la descarga de material hacia caminos, aceras públicas, espectadores, etc. También, evite descargar materiales contra una pared u obstrucciones que pueden causar que los materiales reboten hacia el operario. Gracias por adquirir un producto Ryobi. Guarde este manual para futuras referencias USO PREVISTO Este producto está diseñado para el corte doméstico de césped. La hoja debe girar aproximadamente paralela al suelo sobre el que está girando. Las cuatro ruedas deben tocar el suelo durante el corte de césped. Se trata de un cortacésped para uso peatonal y controlado desde la parte trasera. OBSERVACIÓN: El cortacésped no debe ponerse en funcionamiento con las ruedas separadas del suelo, ni debe tirar de él ni subirse en él. No debe usarse para cortar otra cosa que no sea césped o hierba doméstica.

NORMAS GENERALES DE SEGURIDAD

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual del operario antes de usar este producto. ADVERTENCIA No trate de utilizar este cortacésped hasta haber leído a fondo y entendido completamente todas las instrucciones, reglas de seguridad y otros contenidos en este manual. Si no las cumple correctamente puede provocar accidentes relacionados con descargas eléctricas, incendios y/o lesiones personales graves.

ADVERTENCIA La máquina debe utilizarse con la batería. Al usar la máquina con la batería, debe seguir siempre las precauciones básicas de seguridad para reducir el riesgo de incendio, fugas de la batería y lesiones personales.

No corte mientras haya personas, especialmente niños, o mascotas cerca.

Corte siempre a la luz del día o con luz artificial suficiente.

No utilice la máquina en entornos inflamables, como puede ser en presencia de líquidos inflamables, gases o polvo. La herramienta puede crear chispas que pueden encender polvo o gases.

Los objetos golpeados por la cuchilla del cortacésped pueden causar lesiones severas a las personas. Inspeccione cuidadosamente el área donde va a utilizarse la herramienta y retire todas las rocas, palos, metales, alambres, huesos, juguetes u otros objetos extraños.

No utilice la máquina en hierba mojada o bajo la lluvia.

Tenga presente que el operario o usuario es responsable de los accidentes o riesgos que le SEGURIDAD PERSONAL

El cortacésped puede amputar manos y pies, así como lanzar objetos. El no cumplir con todas las instrucciones de seguridad podrá causar lesiones serias o la muerte.

Nunca permita que niños o personas no familiarizadas con las instrucciones utilicen esta herramienta. Las

Español (Traducción de las instrucciones originales) puedan ocurrir a otras personas o a su propiedad.

Antes de utilizarla, realice siempre una inspección visual para asegurarse de que las hojas, los pernos de las hojas y el conjunto de los elementos de corte no estén gastados o dañados.

Reemplace las hojas y tornillos desgastados o dañados en grupos para preservar el equilibrio.

Verifique a intervalos frecuentes si todas las tuercas, pernos y tornillos están apretados apropiadamente para asegurarse de que el equipo esté en buenas condiciones de trabajo.

Revise frecuentemente si el recolector de césped tiene desgaste o deterioro.

Sustituya las piezas dañadas o gastadas.

No deje la batería en el cortacésped y a la luz solar directa.

No fuerce la máquina. Realizará un trabajo mejor y más seguro a la velocidad para la que ha sido diseñada.

No sobrecargue su cortacésped. El corte de hierba larga y gruesa puede hacer que la velocidad del motor baje, o que la herramienta tenga menos potencia. Al cortar hierba gruesa y larga, un primer corte a una altura mayor ayudará a reducir la carga.

Detenga la hoja cuando pase por superficies con grava.

No hale hacia atrás el cortacésped a menos que sea completamente necesario. Si se ve obligado a alejar la herramienta de una pared u obstáculo, en primer lugar mire hacia abajo y hacia atrás para evitar tropezar o que la herramienta pase sobre sus pies.

Detenga la(s) hoja(s) si tiene que inclinar la herramienta para transportarla al pasar por superficies que no sean de césped, y cuando transporte la herramienta hacia y desde el área que va a cortar.

Encienda el motor según las instrucciones y mantenga las manos y los pies alejados del área de corte.

Nunca levante o transporte un cortacésped cuando el motor esté funcionando.

Retire la llave de aislamiento en los siguientes casos: ● cada vez que deje la herramienta ● antes de desbloquear la unidad ● antes de inspeccionar, limpiar o trabajar con el cortacésped

Si la máquina comienza a vibrar de manera anormal, pare el motor y busque inmediatamente la causa. Sustituya la hoja si tiene un desgaste irregular o algún tipo de daño. La vibración generalmente es una advertencia de problemas.

Si la máquina golpea un objeto extraño, siga estos pasos: ● Detenga la herramienta soltando la palanca de arranque, espere hasta que la hoja se detenga por completo y, luego, retire la llave de aislamiento. ● Compruebe cuidadosamente si la herramienta tiene algún daño. ● Sustituya la hoja si está dañada. Repare cualquier daño antes de reiniciar y continuar utilizando el cortacésped. ● Utilice el aparato adecuado. No use la máquina para trabajos que no sean aquéllos para los que está diseñada. Cuando no se use el cortacésped, deberá guardarse en un área bien ventilada, seca, bloqueado y fuera del alcance de niños. La llave de aislamiento también debe retirarse.

No utilice la máquina con protecciones defectuosas, o sin haber situado correctamente los dispositivos de seguridad, por ejemplo deflectores y/o recogedores de hierba. después de golpear un objeto extraño, inspeccione el aparato por si existiesen daños y mándelo reparar cuando sea necesario ● antes de vaciar la caja de la hierba. ● si la máquina empieza a vibrar de forma anormal (comprobar inmediatamente) ● cuando no esté usando la herramienta o cuando vaya a guardarla ● cuando recargue y retire/coloque la batería. Evite los agujeros, surcos, resaltos, rocas u otros objetos ocultos. El terreno desigual puede causar resbalones y accidentes de caídas.

No exponga la máquina a la lluvia o humedad. Si entra agua en una herramienta de jardín podría aumentar el riesgo de descargas eléctricas.

Siga las instrucciones del fabricante del equipo para su utilización adecuada y la instalación de accesorios. Sólo utilice accesorios aprobados por el fabricante.

USO Y CUIDADO DE LA HERRAMIENTA

Recargue la unidad solamente con el cargador especificado por el fabricante. El uso de un cargador con una batería incompatible puede crear un riesgo de incendio.

Utilice sólo herramientas eléctricas específicamente diseñadas para ellos. Utilizar cualquier otro tipo de baterías puede causar lesiones o un riesgo de incendio.

Cuando la batería no está en uso, manténgala alejada de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos

Español (Traducción de las instrucciones originales) pequeños que puedan crear una conexión desde una terminal a otra. Causar un cortocircuito en los terminales de la batería puede causar quemaduras o un incendio.

o grado de exposición, en su caso, pueden contribuir a esta enfermedad. Existen medidas que pueden ser tomadas por el operador para reducir los efectos de vibración: ● Mantenga su cuerpo caliente durante el tiempo frío. Al manipular la unidad, utilice guantes para mantener las manos y las muñecas calientes. Hay informes que indican que el tiempo frío es un gran factor que contribuye al síndrome de Raynaud. ● Después de cada período de funcionamiento, realice ejercicios para aumentar la circulación sanguínea. ● Haga pausas de trabajo frecuentes. Limite la cantidad de exposición por día. Si siente alguno de los síntomas de esta enfermedad, interrumpa inmediatamente el uso y consulte a su médico estos síntomas. En condiciones abusivas, podría salir expulsado líquido de la batería, por lo que debería evitar el contacto con éste. Si se produce un contacto accidental, enjuáguese las manos con agua. Si el líquido entra en contacto con los ojos, acuda inmediatamente al médico. Si el líquido es expulsado de la batería y entra en contacto con él, podría causar irritación o quemaduras. MANTENIMIENTO

La reparación del producto sólo debe realizarse por personal de reparación calificado. La reparación o mantenimiento realizado por personal no calificado podrá producir lesiones al usuario o dañar el producto.

Sólo use piezas de reemplazo idénticas cuando repare el producto. El uso de piezas no autorizadas puede crear un riesgo de lesiones serias al usuario o dañar el producto. Guarde estas instrucciones. Consúltelas frecuentemente y úselas para instruir a los demás que pueden utilizar este producto. Si presta la unidad a alguien, préstele también las instrucciones. SÍMBOLO MANTENIMIENTO

Después de su uso y antes de guardarla, extraiga la batería de la herramienta y verifique si hay daños.

Cuando no esté en uso, guarde la herramienta en un lugar que esté fuera del alcance de los niños.

La herramienta sólo debe ser reparada por un técnico autorizado.

Algunos de los siguientes símbolos pueden ser usados en este producto. Obsérvelos y aprenda su significado. Una correcta interpretación de estos símbolos le permitirá utilizar el producto mejor y de una forma más segura. Utilice sólo piezas y accesorios de recambio recomendados por los fabricantes. ADVERTENCIA El cabezal de corte sigue girando durante unos segundos después de apagar la herramienta.

Vatios Hrs Horas Precauciones para su seguridad.

El nivel de vibraciones durante el uso real de la herramienta eléctrica puede diferir del valor total declarado, dependiendo de la forma en que se utilice la herramienta. Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual del usuario antes de utilizar este producto.

Se ha demostrado que las vibraciones provenientes de herramientas pueden contribuir a la aparición de una enfermedad denominada Síndrome de Raynaud en determinados individuos. Los síntomas pueden incluir hormigueo, entorpecimiento y decoloración de los dedos, generalmente aparentes cuando tiene lugar una exposición al frío. Se considera que los factores hereditarios, exposición al frío y a la humedad, dieta, tabaquismo y prácticas de trabajo contribuyen al desarrollo de estos síntomas. En la actualidad se desconoce qué cantidad de vibraciones No exponga la máquina a la lluvia o humedad. Tenga cuidado para que los espectadores que puedan estar cerca no resulten heridos por objetos extraños que puedan salir despedidos del cortacésped.

Español (Traducción de las instrucciones originales) ADVERTENCIA Mantenga los espectadores (especialmente niños y animales), por lo menos a 15m de distancia del área de trabajo. La utilización de cualquier herramienta eléctrica puede causar que se arrojen objetos extraños a sus ojos que pueden causar daños severos a los mismos. Antes de empezar a utilizar la herramienta eléctrica, siempre use gafas protectoras de seguridad, gafas de seguridad con protectores laterales, o un protector total para la cara cuando sea necesario. Se recomienda usar una máscara de seguridad con visión amplia sobre los lentes o gafas de seguridad estándares con protectores laterales. Siempre utilice protección para los ojos que tenga la marca y que cumpla con EN 166. Mantenga las manos y los pies alejados de la hoja y la zona de corte. Desconecte y retire la llave de aislamiento antes de ajustar, limpiar y antes de dejar el producto desatendido durante un tiempo. No utilice la unidad en pendientes superiores a 15º. Siempre corte a través de las superficies de las cuestas, nunca de arriba hacia abajo. DESCRIPCIÓN Tenga cuidado ya que podría sufrir descargas eléctricas.

1. Palanca de arranque

2. Botón de arranque

6. Palanca de ajuste de altura

7. Tapa de la batería

13. Cierres de apertura rápida

19. Barra de la puerta

21. Llave de aislamiento

33. Cubierta de la rueda trasera

35. Conector de triturado

36. Bloque de madera (no incluida)

37. Llave de servicio (no incluida)

Espere a que todos los componentes de la herramienta se hayan detenido completamente antes de tocarlos. El cargador está diseñado para uso en interiores.

PROTECCIÓN DEL MEDIO AMBIENTE

Los productos eléctricos de desperdicio no deben desecharse con desperdicios caseros. Por favor recíclelos donde existan dichas instalaciones. Compruebe con su autoridad local o minorista para reciclar. La batería contiene material que es peligroso para usted y el medio ambiente. Deberá extraerla y desecharla por separado en una instalación que acepte baterías de ión-litio. MANTENIMIENTO Las reparaciones requieren tener mucho cuidado y conocimiento y sólo debe realizarse por un técnico de servicio calificado. Para obtener servicio, le sugerimos que devuelva el producto al centro de servicio autorizado más cercano para reparación. Al realizar una reparación, sólo use piezas de reemplazo idénticas. Este producto tiene muchas funciones para que su uso sea más cómodo y ameno. Se ha dado prioridad a la seguridad, rendimiento y fiabilidad al diseño de este producto para que resulte más fácil su mantenimiento y uso.

Español (Traducción de las instrucciones originales)

CARACTERÍSTICAS TÉCNICAS

seguridad. Cortacésped RLM3640Li RLM3640Li2 MEDIDOR DE LA CARGA DE LA BATERÍA Anchura de fresado 40 cm 40 cm El medidor de la batería mide la cantidad de carga restante en la batería. Altura del corte 20 mm -70

Velocidad sin carga 3550 rpm Batería número 1 pieza 2 piezas Capacidad de la caja de la hierba 50 L 50 L Peso neto

Número de serie Ver etiqueta de clasificación de productos Batería Ión-litio Número de modelo BPL3626 BPL3626 Tensión nominal 36 V 36 V Capacidad

Número de celdas de la batería 20 piezas 20 piezas Número de modelo BCL3620 BCL3620 Cargador 220-240 V, 50-60 Hz, CA exclusivamente DESEMBALAJE Salida 36 V CC, 1.7 A

La caja de hierba recoge la hierba cortada e impide que se descargue en el césped a medida que usted lo corta.

PALANCA DE AJUSTE DE ALTURA

La palanca de ajuste de altura permite ajustar la altura de corte.

CABLE DE CONTROL DEL MOTOR

El cable de control del motor, situado en la empuñadura superior del cortacésped, activa y desactiva el motor y la hoja.

LLAVE DE AISLAMIENTO

La llave de aislamiento debe insertarse antes de arrancar el cortacésped.

CONECTOR DE TRITURADO

Su cortacésped está equipado con un adaptador para triturado que cubre la abertura de descarga trasera, lo que permite que la hoja para corte y recorte haga recortes más finos. Cargador de pilas MONTAJE Es necesario montar este producto. 0-40 °C Retire con cuidado el producto y los accesorios de la caja. Asegúrese de que están incluidos todos los elementos que figuran en la lista del paquete de embalaje. ADVERTENCIA No utilice este producto si ya está montado en el producto algún elemento de la lista del paquete de embalaje cuando lo desembale. El fabricante no ha montado los elementos de esta lista en el producto y requieren de la instalación del cliente. Usar un producto que puede haber sido mal montado podría provocar graves daños personales. ADVERTENCIA El uso de cualquier otra batería puede resultar en un riesgo de incendio, descargas eléctricas o lesiones personales.

CONOZCA SU CORTACÉSPED

Ver figura 1. El uso seguro de este producto requiere la comprensión de la información de la herramienta y del manual de usuario, así como el conocimiento del proyecto que intenta realizar. Antes de utilizar este producto, familiarícese con las características de funcionamiento y normas de

Revise el producto con atención para asegurarse de que no se produjeron daños o roturas durante el transporte.

No tire el material de embalaje hasta que haya revisado con atención y haya utilizado el producto de

Español (Traducción de las instrucciones originales) manera satisfactoria.

ADVERTENCIA Si cualquier pieza está dañada llame al centro de servicio autorizado Ryobi de su localidad. No utilice nunca el cortacésped sin los dispositivos de seguridad adecuados en su lugar y en perfectas condiciones. Nunca use el cortacésped con dispositivos de seguridad dañados. La utilización de este producto con piezas dañadas o faltantes podrá causar lesiones personales serias.

Llave de aislamiento

Cargador + cable de alimentación

Batería 1 pieza (RLM3640Li)

Batería 2 piezas (RLM3640Li2)

Manual de instrucciones DESPLIEGUE Y AJUSTE DE LA EMPUÑADURA Ver figura 2.

1. Tire de la empuñadura superior hacia arriba y hacia

atrás para elevar la empuñadura hasta la posición de funcionamiento. Asegúrese de que los mangos encajen en su lugar de forma segura.

2. Apriete la empuñadura inferior con los tornillos de

liberación rápida situados a ambos lados.

3. Apriete la empuñadura superior con los tornillos de

liberación rápida situados a ambos lados. ADVERTENCIA En caso de que se dañe o falte alguna pieza, no utilice este producto hasta que se hayan reemplazado las piezas. El uso de un producto al que le faltan piezas o cuyas piezas están dañadas, puede producir lesiones personales graves. INSTALACIÓN DE LA CAJA DE LA HIERBA Ver figura 3.

1. Levante la puerta de descarga trasera.

2. Levante la caja de la hierba por el mango y colóquela

debajo de la puerta trasera, de modo que los ganchos del marco de la caja encajen perfectamente en las ranuras de la abrazadera del asa.

3. Suelte la puerta trasera. Cuando están correctamente

instalados, los ganchos de la caja de hierba se apoyan firmemente en las ranuras de los soportes de la empuñadura. ADVERTENCIA No intente modificar este producto o crear accesorios que no fueron recomendados para usar con este producto. Cualquier alteración o modificación se considerará como mal uso y podrá resultar en una condición peligrosa que conducirá a posibles lesiones personales serias.

INSTALACIÓN DEL ADAPTADOR DE TRITURADO

Ver figura 5. ADVERTENCIA

1. Levante y mantenga la puerta de descarga trasera

2. Sujete el adaptador de triturado por su asa e insértelo

a un ángulo poco elevado, como se muestra.

3. Empuje el adaptador para triturado en su lugar.

4. Baje la puerta de descarga trasera.

No inserte la llave de aislamiento hasta que el montaje sea completo y la unidad esté lista para cortar. Si la máquina está mal montada, podría arrancar accidentalmente y provocar graves daños personales. ADVERTENCIA AJUSTE DE LA ALTURA DE LA CUCHILLA Ver figura 6. Para evitar un arranque accidental que podría causar lesiones corporales serias, retire siempre la batería del producto al ensamblar las piezas. Al enviarse el aparato, las ruedas en el cortacésped se ajustan a una posición de corte bajo. Antes de usar el cortacésped por primera vez, ajuste la posición del corte a la altura más adecuada para su cortacésped. El césped promedio debería medir entre 38 mm y 51 mm durante los meses fríos y entre 51 mm y 70 mm durante los meses cálidos.

Español (Traducción de las instrucciones originales) Para ajustar la altura de la hoja

Para subir la altura de la cuchilla, agarre la palanca de ajuste de altura y muévala hacia atrás del cortacésped. Ver figura 4.

Para bajar la altura de la cuchilla, agarre la palanca de ajuste de altura y muévala hacia delante del cortacésped.

1. Levante y mantenga la cubierta de la batería abierta.

2. Coloque la batería en la herramienta. Alinee las

nervaduras salientes de la batería con los surcos del puerto de la batería del producto.

3. Asegúrese de que el cierre de la parte inferior de la

batería encaja en su lugar y de que la batería está bien asentada y segura en el producto antes de comenzar a trabajar con ella.

4. Inserte la llave de aislamiento.

5. Si la máquina no va a utilizarse inmediatamente, no

inserte la llave de aislamiento.

6. Cierre la puerta.

UTILIZACIÓN ADVERTENCIA Aun cuando esté familiarizado con el aparato no deje de estar atento. No olvide nunca que basta con un segundo de inatención para herirse gravemente.

ADVERTENCIA Ver figura 4. Utilice siempre dispositivos de protección ocular. Si incumple esta instrucción, pueden proyectarse cuerpos extraños a sus ojos y provocarle graves lesiones oculares.

1. Suelte la palanca de arranque para detener el

2. Retire la llave de aislamiento.

3. Mantenga pulsado el botón de bloqueo de la batería

situado en la parte inferior de la batería.

4. Retire la batería del producto.

ADVERTENCIA ARRANQUE Y DETENCIÓN DEL CORTACÉSPED Utilice exclusivamente las piezas y accesorios recomendados por el fabricante. El uso de cualquier pieza o accesorio no recomendado puede ocasionar heridas graves. Ver figura 7.

1. Inserte la llave de aislamiento en la ranura del

2. Mantenga pulsado el botón de arranque. Tire de la

palanca de arranque hacia la empuñadura y suelte el botón para encender el cortacésped.

3. Para detener el cortacésped, suelte la palanca de

arranque. ADVERTENCIA Revise siempre la unidad por si faltasen piezas o si están dañadas y la hoja por si estuviese dañada, desigual, o tuviese un desgaste excesivo antes de su uso. El uso de un producto al que le faltan piezas o cuyas piezas están dañadas, puede producir lesiones personales graves.

CONSEJOS PARA EL CORTACÉSPED

Asegúrese de que el césped está libre de piedras, palos, alambres u otros objetos que puedan dañar las hojas o el motor del cortacésped. No corte sobre estacas de propiedad u otros postes metálicos. Tales objetos podrán arrojarse accidentalmente por el cortacésped en cualquier dirección y causar lesiones personales serias al operario y a los demás.

No incline la cortacésped al arrancar el motor o al encenderlo, a menos que la cortacésped se tenga que inclinar para el arranque. En este caso, no incline la herramienta más de lo absolutamente necesario y levante solamente la parte más alejada de usted.

No arranque el motor al estar parado delante del conducto de descarga.

Para un césped sano, corte siempre un tercio o menos de la longitud total del césped.

No coloque las manos o los pies cerca o debajo de las piezas giratorias. Siempre manténganse lejos de la abertura de descarga.

No corte césped mojado, se pegará a la parte inferior de la plataforma y evitará el embolsado apropiado o descarga de los recortes de césped. Para unas instrucciones completas de carga completa, consulte el Manual del Usuario para las baterías y cargadores que figuran en la sección de Especificaciones.

La hierba nueva o gruesa puede requerir un corte más estrecho o una mayor altura de corte.

Limpie la parte inferior de la plataforma del

Español (Traducción de las instrucciones originales) MANTENIMIENTO cortacésped después de cada uso para retirar los recortes de césped, hojas, suciedad y cualquier otro desecho acumulado.

ADVERTENCIA Al cortar césped alto, reduzca la velocidad de caminata para permitir un corte más efectivo y descargar apropiadamente los recortes. Antes de realizar cualquier operación de mantenimiento, asegúrese de que la batería del cortacésped y la llave de aislamiento no se encuentran en el cortacésped para evitar un arranque accidental y posibles lesiones personales graves. OBSERVACIÓN: Apague siempre el cortacésped y deje que las hojas se detengan completamente, retire la llave de aislamiento antes de limpiar por debajo.

MANEJO DE LAS CUESTAS

ADVERTENCIA Utilice sólo piezas de recambio autorizadas en la herramienta. El uso de cualquier otra pieza puede crear un riesgo o causar daño al producto. ADVERTENCIA Las cuestas son un factor principal relacionado a los accidentes por resbalones y caídas que pueden causar lesiones severas. El manejo de equipo en cuestas requiere tener mucho cuidado. Si se siente inseguro en una cuesta, no use el cortacésped. Por su seguridad, no trate de cortar en cuestas mayores de 15 grados.

Siempre corte a través de las superficies de las cuestas, nunca de arriba hacia abajo. Tenga mucho cuidado cuando cambie de dirección en las cuestas.

Observe si hay agujeros, surcos, piedras, objetos ocultos o resaltos que puedan hacerle resbalar o tropezar. El césped alto puede ocultar obstáculos. Retire todos los objetos tales como piedras, ramas de árboles y otros que podrían salir disparados o arrojados por la cuchilla.

Asegúrese siempre de que está en equilibrio, en una superficie estable. Un resbalón o caída puede causar lesiones personales serias. Si cree que va a perder el equilibrio, suelte la palanca de encendido de inmediato.

No corte cerca de bajadas escarpadas, cunetas o terraplenes; podrá perder su pisada o equilibrio. ADVERTENCIA Mantenga el motor y los compartimentos de la batería libres de hierba, hojas o grasa excesiva. Esto ayudará a reducir el riesgo de incendio. MANTENIMIENTO GENERAL Antes de cada uso, inspeccione todo el producto para comprobar si hay piezas dañadas, extraviadas o sueltas como tornillos, tuercas, pernos, tapas, etc. Apriete bien todos los tornillos y las tapas y no haga funcionar el producto hasta que todas las partes que faltan o dañadas sean reemplazadas. Llame al Servicio de atención al Cliente de Ryobi para recibir asistencia. Evite el uso de disolventes para limpiar las piezas de plástico. La mayoría de los plásticos son susceptibles a daños de varios tipos de solventes comerciales y pueden dañarse por su uso. Use un paño limpio para limpiar la suciedad, polvo, aceite, grasa, etc. de la herramienta. ADVERTENCIA VACIADO DE LA CAJA DE LA HIERBA Ver figura 9. No permita en ningún momento que las piezas de plástico entren en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Los productos químicos pueden dañar, destruir o debilitar el plástico, lo que puede ocasionar graves daños personales.

1. Detenga el cortacésped, deje que las hojas se

detengan completamente y retire la llave de aislamiento.

2. Levante la puerta trasera.

3. Levante la caja de la hierba por el mango para retirarla

4. Elimine los recortes de césped.

5. Levante la puerta trasera y vuelva a colocar la caja de

la hierba como se ha descrito anteriormente en este manual. Periódicamente verifique si todas las tuercas y pernos tienen el ajuste apropiado para garantizar el funcionamiento seguro del cortacésped. Limpie el cortacésped de vez en cuando con un paño seco. No use agua.

Español (Traducción de las instrucciones originales) OBSERVACIÓN: Asegúrese de que todas las piezas se reemplacen en un orden exacto así como se hayan retirado.

10. Apriete la tuerca de la hoja hacia abajo y hacia

la derecha con una llave de torsión (no incluida) para asegurar que el tornillo esté bien apretado. El par recomendado para la tuerca de la hoja es de 62.5~71.5 kgf cm (350-400 in. lb). LUBRICACIÓN Todos los cojinetes en este producto se lubrican con una cantidad suficiente de lubricante de alta calidad para la vida útil de la unidad bajo condiciones operativas normales. Por consiguiente, no se requiere más lubricación de los cojinetes.

SUSTITUCIÓN DE LAS RUEDAS DELANTERAS

Ver figura 12. Para garantizar un funcionamiento sin problemas de las ruedas, el ensamblaje de las ruedas deberá limpiarse antes de almacenarlas. Para reemplazar una rueda delantera: ADVERTENCIA Siempre proteja sus manos al usar guantes resistentes y/o al envolver los bordes cortantes de la cuchilla con trapos y otros materiales al realizar el mantenimiento de la cuchilla. Si entra en contacto con la hoja se pueden producir lesiones personales graves.

1. Retire las clavijas de apertura y las arandelas.

2. Retire la rueda y sustitúyala por una rueda nueva.

3. Sustituya las arandelas, las clavijas y las cubiertas de

la rueda. Para reemplazar una rueda trasera: ADVERTENCIA No lubrique ninguno de los componentes de las ruedas. La lubricación puede causar que los componentes de la rueda fallen durante su uso, lo que podría resultar en lesiones personales graves al operador y/o del cortacésped, u otros daños materiales.

Ver figura 10-11. OBSERVACIÓN: Sólo utilice hojas de recambio autorizadas. Reemplace las hojas y tornillos desgastados o dañados en grupos para preservar el equilibrio. Retire las cubiertas de la rueda trasera. Retire las clavijas de apertura. Retire la rueda y sustitúyala por una rueda nueva. Sustituya las clavijas y las cubiertas de la rueda.

ALMACENAJE DEL CORTACÉSPED

Ver figura 13. Para bajar el mango antes de almacenar el aparato:

1. Suelte totalmente las perillas a los lados del mango y

pliegue el mango superior hacia abajo.

2. Presione hacia adentro en cada lado del mango

inferior y levante los lados del mango inferior que pasa por los bordes de las abrazaderas de montaje del mango. Evite que los cables queden atascados o que sufran cualquier daño.

1. Detenga el motor y retire la llave de aislamiento. Deje

que la hoja se detenga por completo.

2. Extraiga la batería.

3. Vire al cortacésped sobre su lado.

4. Acuñe un bloque de madera entre la cuchilla y la

plataforma del cortacésped para evitar que la cuchilla se devuelva.

5. Afloje la tuerca de la hoja girándola en sentido

antihorario (visto desde la parte inferior del cortacésped) utilizando una llave o toma de corriente de 15 mm (no incluidos).

6. Retire la tuerca de la hoja, el espaciador, el aislante de

7. Asegúrese de que el soporte de la hoja está totalmente

insertado en contra del eje del motor.

8. Coloque la nueva cuchilla en el eje. Asegúrese de

que la hoja está bien colocada con el eje colocado a través del orificio central de la hoja y de que los dos postes de la hoja se han insertado en sus respectivos orificios en la hoja. Asegúrese de que se instale en los extremos con curvas que apunten hacia la plataforma del cortacésped y no hacia abajo y a la tierra. Cuando esté correctamente asentada, la hoja debe estar plana sobre su soporte.

9. Sustituya el aislante de la hoja y el separador y, luego,

enrosque la tuerca de la hoja en el eje y apriétela manualmente.

SUSTITUCIÓN DE LA BATERÍA

La batería del cortacésped está diseñada para que tenga una vida útil máxima; no obstante, como todas las baterías, con el tiempo podría tener que ser reemplazada. Cargue la batería nueva antes de usarla. Para instalar una batería nueva:

Retire la llave de aislamiento. Con cuidado, desbloquee y extraiga la batería. Instale una batería nueva. Lleve la batería usada a un centro de reciclaje que acepte baterías de plomo y ácido/ión-litio. No tire la batería en el fuego o en la basura doméstica.

Español (Traducción de las instrucciones originales)

RESOLUCIÓN DE PROBLEMAS

Problema El mango no está en su posición. El cortacésped no arranca. El cortacésped corta la hierba de forma desigual. El cortacésped no tritura hierba correctamente. El cortacésped es difícil de empujar. La bolsa del cortacésped no se ha colocado correctamente. Causa posible Los pernos de transporte no están instalados correctamente. El mango de leva no está bien fijado en su lugar. Apriete la empuñadura de leva. La batería no tiene una carga baja. Cargue la batería. La batería no funciona o no tiene carga. Sustituya la batería. El césped es grueso o desigual o la altura de corte no es la correcta. Mueva las ruedas a una posición más alta. Todas las ruedas deben ser colocadas a la misma altura de corte del cortacésped para cortar de manera uniforme. Los recortes de hierba húmeda se quedan pegados a la parte inferior de la plataforma. Césped alto, la parte posterior de la envoltura y cuchilla del cortacésped están tapados de mucho césped o la altura del Espere hasta que se seque la hierba antes de cortarla. Aumente la altura de corte. La altura de corte es demasiado baja. Aumente la altura de corte.

hoja está desequilibrada, excesivamente desgastada gastada de forma desigual. Vuelva a colocar la hoja. El eje del motor está doblado. Detenga el motor, retire la llave de aislamiento y la batería, desconecte la herramienta de la fuente de alimentación y compruebe si hay daños. Haga que el equipo se repare por un centro de servicio autorizado antes de volverla a arrancar. La altura de corte es demasiado baja. Aumente la altura de corte. La batería no tiene carga. Cargue la batería. El cortacésped vibra a una velocidad más alta. El motor se detiene durante el corte. Solución Ajuste la altura del mango y asegúrese de que los pernos de transporte estén instalados correctamente. Si estas soluciones no resuelven el problema póngase en contacto con su proveedor de servicio autorizado.
