Tipo de producto	Altavoz pasivo
Características técnicas principales	Altavoz de 12 pulgadas, respuesta de frecuencia de 30 Hz a 20 kHz
Alimentación eléctrica	No se requiere alimentación (altavoz pasivo)
Dimensiones aproximadas	Dimensiones: 60 x 40 x 40 cm
Peso	Alrededor de 25 kg
Compatibilidades	Compatible con amplificadores de potencia adecuados
Tipo de batería	No aplicable (altavoz pasivo)
Tensión	No aplicable (altavoz pasivo)
Poder	Poder nominal de 300 Watts RMS
Funciones principales	Reproducción de audio de alta calidad para conciertos y eventos
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del fabricante
Seguridad	Usar con amplificadores compatibles para evitar daños
Información general	Ideal para profesionales del audio y eventos al aire libre

Preguntas frecuentes - HPS 12HO BOSTON ACOUSTICS

¿Cuál es el tipo de producto BOSTON ACOUSTICS HPS 12HO?

El BOSTON ACOUSTICS HPS 12HO es un altavoz de subwoofer diseñado para ofrecer graves potentes y un sonido de alta calidad.

¿Cómo instalar el subwoofer HPS 12HO?

Para instalar el HPS 12HO, siga las instrucciones proporcionadas en el manual de usuario. Asegúrese de conectar los cables positivos y negativos correctamente y de fijar el subwoofer en una caja adecuada.

¿Cuál es la potencia nominal del HPS 12HO?

El HPS 12HO tiene una potencia nominal de 300 vatios RMS y puede alcanzar hasta 1200 vatios de potencia máxima.

¿Qué tipos de cajas son compatibles con el HPS 12HO?

El HPS 12HO es compatible con cajas de tipo cerrado o bass-reflex. Se recomienda utilizar una caja de 30 a 60 litros para un rendimiento óptimo.

¿Cómo ajustar los parámetros de frecuencia del HPS 12HO?

Puede ajustar los parámetros de frecuencia a través de su amplificador. Consulte el manual de su amplificador para las instrucciones específicas sobre el ajuste de las frecuencias de corte.

¿Por qué mi subwoofer no produce sonido?

Primero verifique las conexiones eléctricas y asegúrese de que el amplificador esté encendido y funcionando correctamente. También pruebe con otra fuente de audio para descartar un posible problema de entrada.

¿Es el HPS 12HO resistente al agua?

El HPS 12HO no está diseñado para ser resistente al agua. Se recomienda utilizarlo en entornos secos para evitar daños.

¿Cómo mantener mi subwoofer HPS 12HO?

Para mantener su HPS 12HO, limpie regularmente la superficie exterior con un paño suave y evite la exposición a temperaturas extremas o a la humedad.

¿Qué garantía se ofrece con el HPS 12HO?

El HPS 12HO generalmente viene con una garantía limitada de 1 a 2 años, según el vendedor. Verifique las condiciones de garantía específicas al momento de la compra.

MANUAL DE USUARIO HPS 12HO BOSTON ACOUSTICS

Subwoofoers Boston Horizon Manual del Propietario / Instrucciones de Seguridad / Informacion de Cumplimiento

Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Este*símbolo que seencuentra enelaparatoindicapeligrosderivadosde nivelesdeenergiapeligrosos.

Este*símbolo que seencuentra en el aparato indica que el usuario deben leer todas las declaraciones de seguridad que seencuentran en el manual del usuario.

Este*simbolo que seencuentra enelaparatoindica undobleaislamiento.

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atencion a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilise este aparato cerca del agua.
6. Limpielo solo con un paño seco.
7. No bloqueeaculara abertura de ventilacion.Instalelo de acuerdo con las instrucciones del fabricante.
8. No lo instale cerca de网通una fuente de calor como radiadores, registradores tírmicos, estufas u或其他 aparatos (incluidos amplificadores) que produzcan calor.
9. No elimine la finalidad de seguridad del enchufe de tipo de puesta a tierra o polarizzato. Un enchufe polarizzato tiene dos patas con una más ahora que la otra. Un enchufe de tipo de puesta a tierra tiene dos patas y un tercer terminal de puesta a tierra. La pata ancha o el tercer terminal se suministran para suURITY. Si el terminal suministrado no encaja en su toma de corriente, consulte a un electricista como realizar el cambio de la toma de corriente obsoleta.
10. Procure que el cable électrique no se pise ni的结果atrapado, especially en los enchufes, las想不到 corriente y el puntodonde sale del aparato.
11. Utilice solo implementos / accesorios especialcados por el fabricante.
12. Desenchufe el aparato durante tormentas electricas o cuando no vaya a utiliserse por periodos de tiempo prolongados.
13. Encargue todas las revisiones a personal de servicecio尤为重要. Se precise增值服务 cuando el aparato haya resultado dañado de提供优质 forma, como cuando el cable electrico o el enchufe está danados, se haVERTido liquido o se han introducido objetivos en el aparato, el aparato se ha expuesto a la lluvia o la humedad, no funciona normalmente o ha caido.
14. Mantenga una distancia minima de 2'' (50 mm) alrededor de la parte delantera, trasera y a los lados del aparato para que haya una ventilacion suficiente. No deben impedirse la ventilacion cubriendo las aberturas de ventilacion ni poniendo encima ni alrededor del aparato objetos tales como periodicos, manteles, cortinas, etc.

iADVERTENCIA! Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia o la humedad.

Este*simbolo que seencuentra enelaparatoindicaque elaparatodebepositarseenunlugardecogida aparte para residuoselectrnicos y no desecharse junto con los residuosdomesticos.

1. No podería ponerse sobre el aparato ninguna fuente de llama viva, como velas encendidas.
2. El aparato no debe verse expuesto a goteo ni salpicaduras. No debe ponerse sobre el aparato ningún objeto que contenga liquidos, como jarrones.
3. El conector de entrada electrico en la parte trasera del aparato o el enchufe electrico en la pared deben permanecer accesibles, para poder desconectar la alimentacion del aparato.
4. Para desconectar Completely este aparato del la red de CA,解脱 el enchufe del cable electrico de la toma de corriente de CA.
5. El enchufe de red del cable electrico debe permanecer operativo en todo momento.

Usuales de los Estados Unidos:

Note: este equipo ha sido probado y se ha considerado que está dentro de los limites de dispositivos digitales de clase B, de conformidad con la parte 15 de las normas de la Comisión Federal de Comunicaciones. Estos limites están diseñados para encontrar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utilizes y puede irradiar energia de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones,uede occasionar interferencias perjudiciales para las comunaciones de radio. Sin embargo, no hay ninguna garantía de que no vayan a producirse interferencias en una instalacion concreta. Si este equipo ocasiona interferencias perjudiciales en la recepcion de radio o television, locial可能会 determinarse connectado y desconnectando el equipo,se aconteja al usuario que trate de corregir la interferencia mediante una or más de las mediasughtuales:

Vuelva a orientar o vuelva a colocar la antenna receptora.
- Aumente la separacion entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente en un circuito diferente aarlo en el que el receptor está conectado.
- Consulte al distribuidor o a un的技术o de radio /TV experto para pedirayuda.

Usuales de Canadá:

Este aparato digital de classe B cumple la norma

canadiense ICES-003.

Este aparato numero de classe B cumple la norma NMB-003 de Canada.

Especificaciones	HPS 10HO	HPS 10SE	HPS 12HO
Margen de Frequencias:	35Hz – 150Hz	35Hz – 150Hz	25Hz – 150Hz
Potencia del amplificador:	250 varios RMS	150 varios RMS	300 varios RMS
Unidad de bajos:	10" (254mm) DCD	10" (254mm) DCD	12" (305mm) DCD
Dimensiones: (A x A x P)	16½x 16½x 12½" (420 x 420 x 326mm)	17½x 17½x 13½" (445 x 445 x 345mm)	17½x 17½x 13½" (445 x 445 x 345mm)
Peso:	34½lbs (15.7kg)	38½lbs (17.4kg)	45½3/16 lbs (20.8kg)

Introduccion

Subwoofoers Bosoton Acoustics Horizon

Gracias por escoger Boston Acoustics. Los subwoofoers Horizon incorporeal componentes de alta calidad que producen el famoso sonido de Boston. Los subwoofoers son ideales para el uso en un sistemas musical estéreo o home theater de 5.1 canales de alta calidad. Pueden produirunos bajos profundos impresionantes y una intensidad elevada desdeunas cajas muy compactas. Además, presentan BassTrac®, un circuito patentando disnado por Boston que sigue la senal de entrada hasta el subwoofer e impide que su amplificador sufra una distorsión audible. La ventaja: los bajos es que se mantienen limpios y resistentes conequalier nivel de sonido.

Los subwoofoers Horizon está disénados para tener un sonido literalmente tan buena como su aspecto. Con sus Elegantas perfiles y las superficies suaves blandas de sus cajas traseras, los subwoofoers Horizon son un complemento decorativo de cualquier habitación y(ofrecen un sonido excellente sin concesiones.

Characteristicas

• Woofers de 10 y 12"
  RMS de 150 y 300 varios
• Diseño con puertos traseros y potencia elevada delantera
• Woofers con性和 Deep Channel® (DCD) para Obtener más bajo a partir de menos potencia de amplificador
• Circuitería BassTrac® para todos bajos intensos, sin distorsión, en todos los niveles de salute
• Polaridad y control de ganancia ajustables
• Pata ajustable
  Cajas reforzadas ultra-rigidas
• Acabado de toque suave con banda lateral de goma de color combinado (excepto HPS 10SE)

Desembalaje del sistema

Desembale con cuidado el subwoofer. Si hay algo Seal de daños debidos al transporte, comuniquela inmediamente a su concesionario y / o增值服务 de entrega. Conserve la caja de cartón del envío y los materiales de embalaje para uso futuro. Asegúrese de conservar su recibo de compra en un lugar seguro, dato que pueda necessitarlo para hacer uso de la garantía.

Subwoofer HPS 10HO, HPS 10SE y HPS 12HO con patas extraibles.

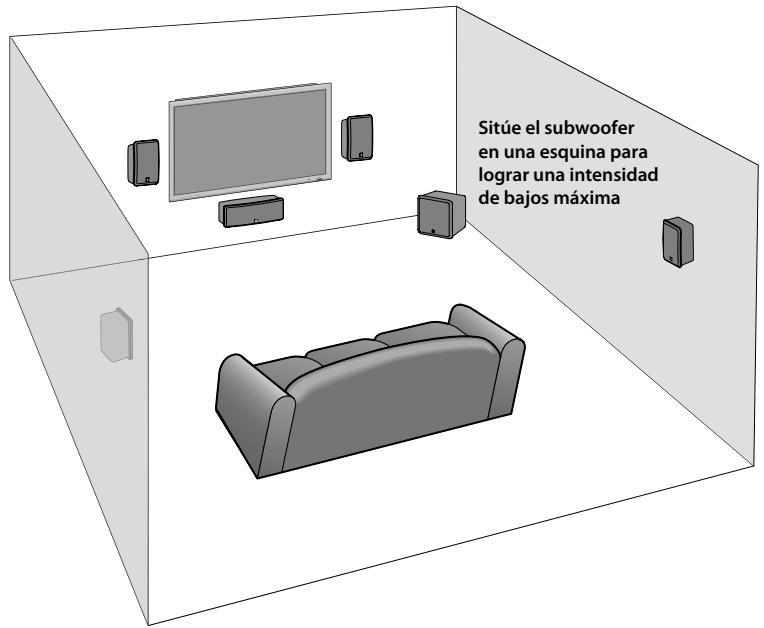

Opuestos de colocación

Ponga el subwoofer al bajo de una pared o en una esquina circa de sus altavoces principales. El sonido es habitualmente mejor cuando el subwoofer se encuesta a menos de 15 pies (4,5 m) de los altavoces principales. La elevada atenuacion progresiva de 24 dB / octava de la fecuencia de cruce permite colocarlos más lejos de los altavoces principales si es Neededo. Dado que el odo no可以选择 localizar las bajas fecuencias del subwoofer, los bajos todas viapecen provenir de los altavoces principales. Aunque la experimentacion es clave, el dispositivo funcionala bien en la mayoria de las posiciones de la habitacion.

El nivel de intensidad de bajos del subwoofer variaré endietres posiciones en una habitacion. Cuando se coloca cerda de las paredes, se enfatiza su intensidad de bajos. La colocacion enuna esquina proporciona la mayor intensidad de bajos. La colocacion muy分开ado de las paredes peut producir unos bajos demasiado reducidos. Independientelemente del navel de bajos natural bajo de la habitacion,iamiordera la capazidad de ajustar el nivel del subwoofer desde el control de volumen incorporado. Si en qualquier momento mueve el subwoofer, aseguerese de comprobar todos sus ajustes.

La pata en la parte trasera del subwoofer puede retirarse para producir una liga inclinacion hacía atras. Saque el tornillo de ajuste manual de la parte trasera de la pata para retirarla. Cuenta con una ranura para poder la extracción con un destornillador o una moneda.

IMPORTANTE: no colque el subwoofer donde exista la posibidad de un contacto entre el panel trasero y cortinas o muebles.

Conexiones

Tras colocar sus altavoces de la forma adecuada, estaré listos para disponible de su sistemas.

NOTA: siempre se suministra alimentación al sistema electrónico del subwoofer a no ser que este desenchufado o desconnectado en la posición "off"utilizando el interruptor de alimentación situado en el panel trasero. La circuitería de activación automática sólo activa o desactiva el amplificador de potencia. Asegúrese de que su subwoofer y receptor estén desenchufados al realizar la conexión.

Alimentación: al enchufar su subwoofer asegúrese de usar una toma de corriente de pared o una toma electrica especializada. Algunos receptores proporciónar un toma de corriente conmutada. No la utility. Estas tomas de corriente electricas incorpuras no ofrecen la cantidad de corriente o el aislamento adequado requiredo por un amplificador de potencia, como el de su amplificador.

Line level (nivel de linea) o LFE (BF): en la mayoría de sistemas, utilise la entrada LFE (BF) o line level de entrada (nivel de linea de entrada). Estas entradas aceptan la seals de nivel de linea de la calidad de subwoofer de su receptor. El manual de su receptorpearberia indicar que entrada es la mas apropiada.

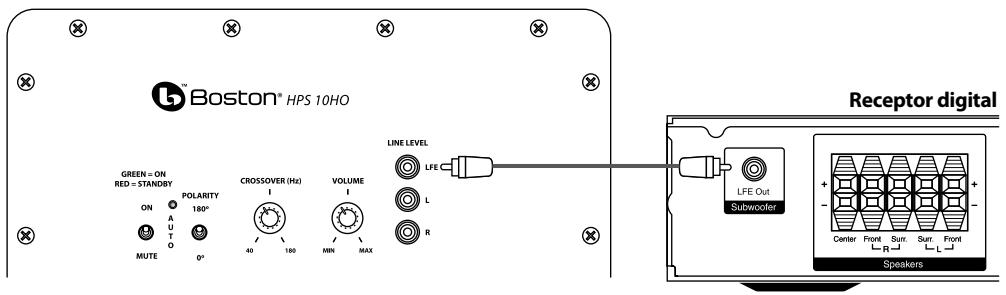

Conexión del subwoofer a los sistemas home theater digitales utilizing LFE (BF)

Los sistemas electrónicos de los home theater digitales 5.1, 6.1 y 7.1 dedican un canal (el "1") a reproducir la información especial de bajas Frequencias (BF) (como Explosioniones y truenos) contenido en las pistas sonoras codificadas digitalmente.

Selección "subwoofer-si" en el menu de ajuste de su receptor. Conectaro de esta forma, el amplificador del receptor se libera de tener que reproducir las dificiles señas de bajos que pueda ocasionar distorsión audible en el receptor. En algunos casos también puede depender de various ajustes diversos en un receptor. Recommendamos consultar el manual de su receptor para Obtener más作為 en esta área.

Utilice un cable RCA (no incluido), tal como se muestra, para conectar la calidad de subwoofer LFE (BF) de su receptor digital al subwoofer. Conecte el除外 extremo a la entrada LFE (BF).

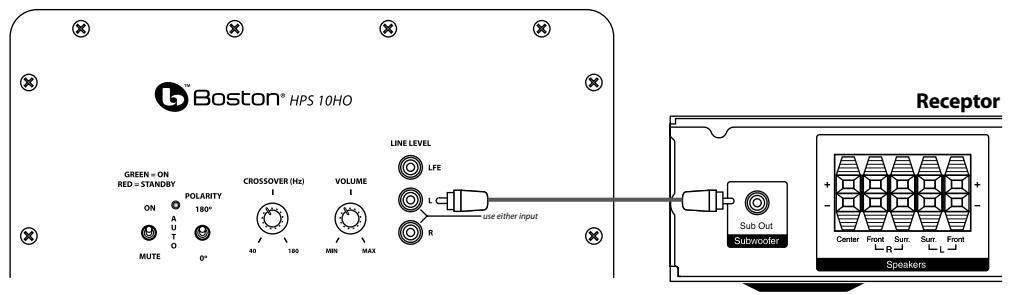

Conexión del subwoofer a estéreo o Dolby® Pro Logic®

Para sistemas estéreo o Dolby Pro Logic, utilise la connexion "sub out" de su receptor hasta la entrada del subwoofer marcada como "left" (izquierda) y "right" (derecha).

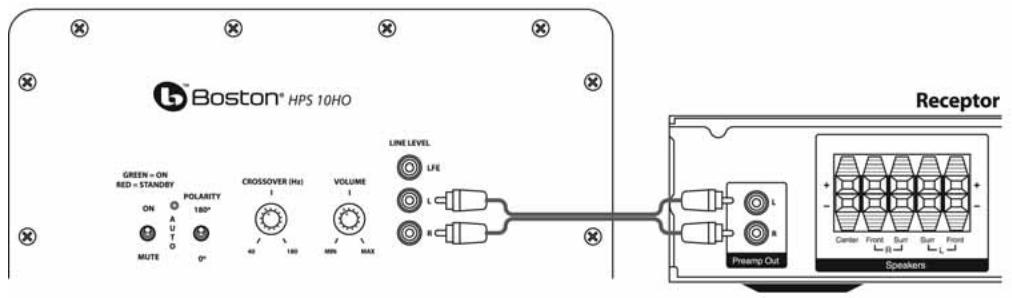

Conexión al sistema electrónico sin una calidad de subwoofer

Si el sistema electrónico en su sistemas no Tiene una calidad de subwoofer o LFE (BF), puisce conectar las unidades HPS a una calidad de pre-amplificador. Utilice un cable RCA estéreo (no incluido) para conectar las calidas de pre-amplificador a las entradas line level left y right (nivel de entrada izquierda y derecha).

Ajuste del control de Frequencia de cruce

Al utilizes las entradas line level (nivel de linea) (no la entrada LFE (BF)),enta en functionamento el circuito de división de frequencies incorporedo del subwoofer. Como punto de particla,ajuste el control de frequencia de cruce en el subwoofer aproximamente 10Hz por encima del limite inferior de la respuesta de bajos de sus altavoces principales. Realice una sintonizacion final del ajuste del circuito de division de frequencies de oido para Obtener la mezcla mas suave con sus altavoces principales. El mejo ajuste para el control de frequencia de cruce dependera de la colocacion de los altavoces y la preferencia personal.

Funcionamento

Power On (Activación) / Auto (Automático) / Standby (En espera)

Enchufe el cable de CA del subwoofer en una toma de corriente de pared. No utilise las tomas de corriente de la parte trasera del receptor. Ajuste el interruptor de alimentacion a la posicion deseada.

OFF - El subwoofer está desactivado y no producirá ningún sonido. Tal vez deseee desactivar su subwoofer si no va a utilizesldo durante algunos tiempo o besoin ahorrar electricidad.

AUTO - El subwoofer seactivaraśiemple que se detecte una senal. Si no se detecta ninguna senaltras various minutes, automatistically entrará en el modo de esper.

ON - el subwoofer está sempre activado.

Un indicator de LED entre el interruptor Power (alimentacion) y el interruptor Polarity (polaridad) indica en qué modo está el subwoofer.

APAGADO - El subwoofer está desactivado

ROJO - EN ESPERA (ninguna señal detectada, amplificador desactivado)

GREEN - ACTIVADO (señal detectada, amplificador activado)

El subwoofer entrada automatically en el modo de esperas tras various horas sin detectarse ninguna sealsde su!.
sistema. A continuacion, el subwoofer se activar instantanamente cuando se detecte una seals.

Control de Frequencia de cruce

Ajusta la fecuencia del filtro de pasob bajo para el subwoofer. Nota: este control no está activo al utilizing el conector de entrada LFE (BF).

Control de volumen

Ponga el control Volume (volumen) del subwoofer en la posicion de las 11. Si el subwoofer no emite ningún sonido, compruebe el cable electrico de CA, el interruptor Power (alimentación) y los cables de entrada. (¿Hacen los connectores de los cables el contacto adecuado? ¿Está el cable electrico de CA conectado a una toma de corriente "activa"? ¿Está el subwoofer en la posicion Auto u On?)

Ajuste el control Volume (volumen) hasta que oiga una correspondencia entre el altovoz principal y el subwoofer. La的回答uesta de los bajos no debiera tener una intensidad demasiado alta para la habitacion sino que deben ajustarse de forma que se produzca una mezcla natural en todo la gama musical.

Control de polaridad

(0^ or 180^) : selecciona la fase regular (0^) o invertida (180^) para el subwoofer. Ajuste este interruptor para proportionar los bajos más completos y dinámicos. El efecto de la fase se oirá más en música o instrumentos de percusión de bajas Frequencias con una linea de bajos con repetition continua.

Mantenimiento y Servicio

Todas las conexiones de cableado deben inspeccionarse y limpiarse o establearse de nuevo por lo menos una vez al ano.

Si se producealgun problema,aseguese de que todas las conexiones se han realizado adecadamente,y que estan susetas y limpias. Si se produce un problema en un altavoz,vuela a cablear esaltavoz en una ubicacion differente en elsystema. Si el problema persiste,el problema está en el altavoz.Si suena bien en la nuevo posicn,esuna indicacion muy clara de que hay un problema de mayor calado en la electrònica del systema.En el caso de que sus altavocce necessiten asistencia技术水平,pongase en contacto con su distribuidor local de Boston Acoustics o visite www.bostonacoustics.com para促成 un listado de distribuidores en su zona.

Garantía Limitada

Boston Acoustics garantiza al comprador original de nuestros altavoces de la Serie HS que ellos noCNTAN con defectos en los materiales y ofrece una garantia de mano de obra por sus piezas mecancas por un periodo de 5 anos a partir de la fecha de compra.

Es responsabilidad suya instalarlos y utilizes los de acuerdo con las instrucciones suministradas, proportionsar un transporte seguro hasta un representante de serviceo autorizzato de Boston Acoustics, y presentar la prueba de compra en forma de recibo de compra cuando sea requisite este serviceo.

Quedan excluidos de esta garantía los daños que resulten del abuso, del mal uso, de una instalación inadequada, de accidentes, del transporte, o de reparaciones/modificaciones por parte de在哪quiera que no sea el representante de servicios autorizzato de Boston Acoustics.

Esta garantía está limitada al producto de Boston Acoustics y no cubre daños de cualquier equipo asociado.Esta garantía no cubre el coste de retirada o reinstalación.Esta garantía queda anulada si se ha eliminado o borrode el número de série.Esta garantía le proportiencia derechos legales espécíficos, y pueda tener tambiénculosches que pueda variar según el País.

Si cree que necessitiesa asistencia技术水平

Primero,pongase en contacto con el distribuidor al cui ha comprado el producto. Siesto no es possible,scriba a:

O pángase en contacto con nosotros por medio de un correto electrónico:

[e-mail]

Le indicaremos lo antes possible laersion a tornar. Si es necessario devolver un altavoz de la Serie HS a la fabrica, le rogamos que lo envie preparado. Después de la reparacion, lo devolveremos con portes pagados solo en Estados Unidos y Canadá.

Sólo para pacientes de la UE

Este Trick.
Es me quere a copar a un pinto de recogida separada para desechos electronicos o devuelto a un establecimiento minorista al comprar un producto similar. El fabricante ha pagado para reciclar este producto. Haciendo this contribuye a reutilizar y reciclar, minimiza los efectos adversos sobre el medioambiente y la salute humana y evitaequalquier multa por una eliminacion incorrecta.
