Marca	KAZ / Honeywell
Modelo	HW-500C
Tipo de producto	Ventilador de ventana
Uso previsto	Doméstico únicamente
Alimentación eléctrica	120 V CA, 60 Hz
Clavija	Polarizada (una pala más ancha)
Velocidades	3 velocidades (alta, media, baja)
Modos de ventilación	Admisión (Intake) y Extracción (Exhaust)
Termostato	Sí, ajustable con pantalla LED
Temporizador	De 1 a 9 horas
Rejillas giratorias	Sí, activación mediante cuarto de giro del cubo
Control remoto	Incluido (modelos HW-500 y HW-500C)
Alcance del control remoto	Hasta 7,9 m (26 pies)
Instalación	Ventana de guillotina o de abatimiento, con paneles laterales ajustables
Limpieza	Paño suave y húmedo, no sumergir
Seguridad	Clavija polarizada, no usar con cable dañado, evitar líquidos
Garantía	5 años limitada
Piezas de repuesto disponibles	Paneles laterales (HW-300-S), control remoto (HW-500-Remote)
Atención al cliente	1-800-332-1110, [e-mail]

Preguntas frecuentes - HW-500C KAZ

¿Cómo instalar el ventilador HW-500C en una ventana?

Para una ventana de guillotina, coloque la parte inferior del ventilador en el alféizar, baje el marco hasta que toque la parte superior del ventilador, luego ajuste los paneles laterales para bloquear el espacio. Para una ventana de abatimiento, abra la ventana al menos 30 cm, instale el ventilador verticalmente asegurándose de que el cable de alimentación quede dentro, luego deslice el marco hasta la guía. Use los paneles laterales si es necesario. Consulte la sección Instrucciones de instalación del manual.

¿Cómo usar el control remoto con este ventilador?

El control remoto funciona con los modelos HW-500 y HW-500C. Apúntelo directamente hacia el frente del ventilador hasta 7,9 m (26 pies). Los botones son: POWER (encendido/apagado), SPEED (velocidad), AIRFLOW (modo admisión/extracción), TIMER (temporizador 1-9 h) y TEMP SET / MANUAL (modo termostato o manual).

¿Cómo ajustar el termostato del ventilador?

Use los botones de flecha ↑ y ↓ en el panel de control para ajustar la temperatura deseada. La pantalla LED muestra el ajuste. El ventilador se enciende y apaga automáticamente para mantener la temperatura seleccionada. Para un funcionamiento continuo (sin termostato), presione TEMP SET / MANUAL; la pantalla muestra '--'.

¿Cómo limpiar el ventilador HW-500C?

Ponga el ventilador en OFF y desconéctelo. Límpielo con un paño suave y húmedo. No lo sumerja en agua ni use productos químicos como gasolina o disolventes. No desmonte el ventilador. Guárdelo en un lugar limpio y seco después de limpiarlo.

¿Qué hacer si el ventilador no enciende?

Primero verifique que la clavija esté bien insertada en un tomacorriente de 120 V que funcione. Asegúrese de que la clavija polarizada esté orientada correctamente. Si el ventilador aún no arranca, presione una vez el botón ON/SPEED/OFF. Revise que el cable no esté dañado. Si el problema persiste, contacte al servicio al cliente al 1-800-332-1110.

¿Cómo activar las rejillas giratorias?

Gire el cubo de cada rejilla un cuarto de vuelta hacia la derecha (en el sentido de las agujas del reloj) para activar la rotación. Las rejillas girarán a todas las velocidades, mejorando la circulación de aire. Para desactivar, gire el cubo un cuarto de vuelta hacia la izquierda.

¿Cuál es el alcance máximo del control remoto?

El control remoto funciona hasta 7,9 m (26 pies) del ventilador. Para un funcionamiento confiable, apúntelo directamente hacia el frente del ventilador.

¿Cómo usar el temporizador?

Presione el botón TIMER en el panel de control o el control remoto. La pantalla muestra '1H' para una hora. Presione nuevamente para aumentar hasta 9H. El ventilador se apagará automáticamente después del tiempo configurado.

¿Puedo usar el ventilador en modo manual sin termostato?

Sí, presione el botón TEMP SET / MANUAL una vez. La pantalla LED muestra '--' y el ventilador funciona continuamente sin ciclo de encendido/apagado. Para volver al modo termostato, presione nuevamente el mismo botón.

¿Dónde puedo comprar piezas de repuesto como los paneles laterales o el control remoto?

Puede pedir las piezas directamente al servicio al cliente de Honeywell al 1-800-332-1110 (24/7). Las referencias son: paneles laterales (HW-300-S) a $14.99 USD / $22.49 CAD, y control remoto (HW-500-Remote) a $29.99 USD / $44.99 CAD. Se aplican gastos de envío de $4.50 USD / $6.75 CAD.

MANUAL DE USUARIO HW-500C KAZ

controlremoto para HW-500

HW-500

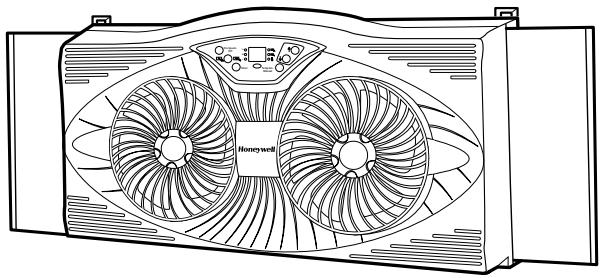

VENTILADOR DE VENTANA

Serie de modelo HW-400 y HW-500

Serie de modelo HW-400C y HW-500C

INSTRUCCIONES IMPORTANT DES SEGURIDAD

ES IMPORTANTE LEER Y GUARDARESTAS INSTRUCCIONES DESEGURIDAD ANTES DE USAREL VENTILADOR

Cuando se usen artefactos electricos, es importante que siempre se sigan ciertas precaucionesbasicas para reducir el riesgo de incendio,comoque electrico y lesiones personales, incluyendo lo suiviente:

1. Use este ventilador solamente según se describe en este manual. Otros usos no recomendados能把 Cause incendio,choque elctrico y lesiones personales.
2. Este produit ha sido disnado para uso domestico SOLAMENTE y no para uso commercial, industrial o al aire libre.
3. Para protegerse contraCHOque elctrico, NO coloque el ventilador en la ventana, no sumerja el enchufe ni el cordon en el aqua ni lo rocie con liquidos.
4. Este artefacto tiene un enchufe polarizzato (una clavija es más ancha que la otra). Para reducir el riesgo deCHOque, este enchufe ha sidodisnado para encasar solamente de una manera en un tomacorriente polarizzato. Si el enchufeno encaja Completely en el tomacorriente, inviertalo. Si aun no encaja,comuniquee con un electricista calificado.NO TRATE de anular estacharacteristica de segudad.
5. Es besoino que haya una supervision rigurosa cuando un aparato eletrico sea Used por niños o circa de ellos.
6. Colque el ventilador en la posicion APAGADA y desenchufelo del tomacorriente cuando no lo está usingo, cuando loMEA de un lugar al除外 y antes de limparlo.
7. Para desconectar el ventilador, primero colóquelo en la posición APAGADA, sujete el enchufe y sáquelo de la toma de corriente. Nunca tire del cordón.
8. No haga funcionalr el ventilador en presencia de gases explosivos y/o inflamables.
9. No coloque el ventilador ni Ninguna de sus partes cerca de llamas o de un aparato de coccción o calefacción.
10. No haga funciona el ventilador con un cordón o un enchufe estropeados o si el producto funciona mal, se hadekado caer o se ha averiado de algunaforma (consulte la garantía)
11. Evite el contacto con las partes moviles del ventilador.
12. El uso de accesorios no recomendados por el fabricante pueda ser peligioso.
13. Coloque el ventilador sobre una superficie seca nivelada.
14. No*cuelque ni instale el ventilador en una pared o en el techo.

15. No haga的功能er el ventilador si no está bajo de la caja o si esta está averiada.

16. Una conexión floja entre la toma de corriente alterna (receptáculo) y el enchufe pueda causar un recalentimiento y deformar el enchufe. Comuniquese con un electricista calificado para reemplazar toda toma de corriente que está floja o gastada.

17. Este ventilador ha sido clasificado para usar como ventilador de ventsa, sin embargo recomendamos retirarlo de la ventsa cuando llueva.

ADVERTENCIA: Para reducir el riesgo de incendio oCHOque electrico, no use este ventilador con un dispositivo de control de velocidad de estado solido.

INSTRUCCIONNES DE INTALACON

Para conectar los paneles laterales: alinee la porcion de la "muesca" superior del lado del ventilador (A) con la parte inferior de la porcion "ranurada" del panel lateral (B) (Fig. 1). Deslice el panel hacía abajo hasta que quede firme en posicion. Si el panel no se adosa con calidad, trate de colocarlo delanotherlado del ventilador.

Para ventanas de guillotina:

• Coloque la parte inferior del ventilador en el marco de la ventsa. Asegürese de que el cordón electrico está colgando del lado interior de la habitación.
• Sostenga el ventilador en posicion y bajo la ventana hasta la parte superior del ventilador. Asegürese de que las guías de la ventana (Fig. 2) hagan contacto con la partesuperior del ventilador.
• Empujé el panel lateral regulable hacía adentro o hacía afuera para que encaje debidamente en el ancho de su ventsa.

Para ventanas cuyas hojas se abren por medio de bisagras:

• Abra la ventana por lo menos 12 pulgadas (30 cm).
• Coloque su ventilador en posicion vertical en la ventana. Asegürese de que el cordón electrico está colgando bajo de la habitacion.
• Sostenga el ventilador en su lugar y deslice la ventsa hasta cerrarla de modo que toque la quía de la ventsa.

Nota: Si lo desea, puede usar los paneles laterales paraJKLM a la alta de la planta. Asegürese de que el panel no ajustable apoye al ventilador.

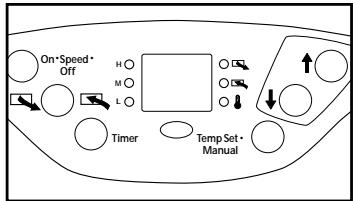

FUNCTIONAMENTO

• Enchufe el ventilador en una toma de corriente alterna polarizada de 120 voltios.
• Para encender el ventilador, oprima una vez el botón "ON/SPEED/OFF". Usted va dearestellar rápidamente una "F" o una "C"indicando Fahrenheit o Celsius.
• Al encender el ventilador comenzará a funciona en velocidad Alta. Oprima nuevomente el botón cuando está en velocidad Alta y el ventilador cambiará a velocidad Media. Cuando está en ve "SPEED" (VELOCIDAD) y el ventilador cambiará:
• En el panel de control se iluminará una luz roja indicándole en que velocidad está el ventilador.
• Seleectione ya sea "Intake" (Entrada) ( ) para aire fresco o "Exhaust" (Salida) ( ) para hacer salir el aire viciado de la habitacion. Se iluminar a una luz roja en el modo que sea seleccionado.
• Para apagar el ventilador, oprima el botón ON/SPEED/OFF pasando por los ciclos de velocidad.

NOTA: Una vez que se ha apagado el ventilador, laproxima vez que lo encienda,作為 automatistically a la velocidad ALTA (HIGH). Usted pueda afterwards colocarlo en la velocidad que dese.

Este ventilador tiene un indicator "LED" (Diodo Emisor de Luz) que indica el ajuste deseado de la temperatura de la habitación.

Si se oprime la tecla con la flecha hacía arriba (↑) el ventilador permitirá que la temperatura de la habitación sea más calida. Si se oprime la tecla con la flecha hacía abajo (↓) se cambiará la temperatura de la habitación a un nivel más fresco.

Cuando el ventilador está en funciona con termostato,作為 unavacres de ciclo de encendido y apagado para Maintener el ajuste眼看 de temperatura.

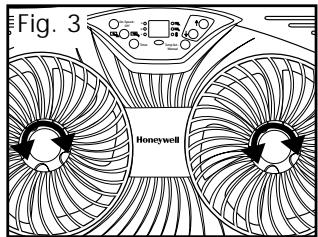

REJILLA GIRATORIA

Esta característica permite que la rejilla del ventilador gire proportionando de tal modo una distribución más amplía del aire para poder refrescar su habitación.

• Pata activar la rotación, gire el cubo situado en el centro de cada rejilla _ de vuelta a laresha (Fig. 3). Ahora cuando use su ventilador en cualquier velocidad las rejillas girarán ampliando la circulación del aire.
• Para detener la rotación de la rejilla, gire el cubo central _ de vuelta a la izquierda.

Para funciona manual oprima una vez el botón "TEMP SET/MANUAL". El ventilador funciona con continuamente sin pagar por@clicos de encendido y apagado. El indicator "LED"做不到 (-).

Para volver al modo de Funcionamiento con Termostat, oprima-Newamente el botón "TEMP SET/MANUAL". El indicator "LED"做不到 lo que se escribe para la luz del "LED".

CHARACTERISTICAS - HW-500 SOLAMENTE

Contador de Tiempo ("Timer"): Usted可以选择 programar su ventilador para que se apague automatistically bajo de una a次要 horas.

Para usar esta característica, oprima el botón "TIMER", se desplegará "1H" lo cual indica una hora. Oprima-Newamente el botón "TIMER" para programar "2H", repita hasta programar 9 horas. El tiempo programado aparecerá en elindicadorvisual iluminado. Al final del tiempo programado, el ventilador se apagará automatístico.

CONTROL REMOTO - HW-500 SOLAMENTE

El control remoto puede ser uso hasta a 26 pies (7,9m) de distancia del ventilador. Asegürese de dirigir el control remoto directamente a la parte delantera del ventilador para que esta característica funciona correctamente.

"POWER" (Alimentación): Oprima este botón para encender y apagar el ventilador.

"SPEED" (Velocidad): Oprima el botón "SPEED" para regular los ajustes de velocidad como se indica en la sección sobre funcionaimiento.

"AIRFLOW" (Circulación del Aire): Oprima este botón para selección ya sea "intake" (entrada) o "exhaust" (salida) del aire como se describe en la sección sobre funciona bajo.

"TIMER" (Contador de Tiempo): Para usar el CONTADOR DE TIEMPO, oprima el botón "TIMER" para que el ventilador se apague automatistically desde de 1 a 9 horas. Para mayores detalles vea la sección anterior sobre el Contador de Tiempo. "TEMP SET/MANUAL" (Funcioncimiento Manual): Para que el ventilador funciona en el modo de funciona continuo, oprima este botón una vez. Para volver al modo de temperatura, oprima nuevomente el botón "TEMP SET/MANUAL".

NOTA: El control remoto trabajo solamente con el Modelo HW-500.

LIMPIEZA Y ALMAGENAMIENTO

• Coloque el ventilador en la posicion apagada OFF y desenchufelo antes de la limpieza.
• Este ventilador no se pueda(desarmar.
• Use solamente un paño suave y humedo y limpie suavamente la superficie del ventilador.
• NOsumerj el ventilador en el agua y nunca permita que agua entre en la caja del motor.
• NO use gasolina, diluyente de pintar niyasustancias quimicas para limpiar el ventilador.
• Para guardarlo, limpie el ventilador segun las instrucciones y guardelo en la caja original o cubralo con plástico para protegerlo contra el polvo. Guarde su ventilador en un lugar limpio y seco.

SERVICIO AL CLIENTE / PIEZAS DE REPUESTO

Para parler con unrepresentante de servicios al cliente o hacer un pedido, llame a nthisto Centro de Servicio al Cliente, al numero de llamada gratis de larga distancia: 1-800-332-1110. Los pedidos se peuvent hacer las 24 horas del dia, siete días a la semana con Master Card, Visa o Discover.

Articulo

Paneles Laterales (1 par)

Control remoto

Repuesto No.

HW-300-S

HW-500-Remote

Precio(US$)

\$14.99

$29.99

Precio (CAN$)

$22.49

$44.99

Para hacer pedidos por correto, por favor incluya 4.50 US/6.75 CAN para cubrir los gastos de envío y administración y haga el cheque o el giro postal pagarado a Honeywell Consumer Products. Los residentes del estado de Massachusetts deben aggregator 5% por impuesto de vente. Los residentes de Canadá deben aggregator 7% por GST (impuesto al valor aggregado) más el impuesto de vente correspondiente para su provincia.

Dirección de correos:

Consumer Relations

Honeywell

Consumer Products

250 Turnpike Road

Dirección Electrónica: service a honeywell.com

Envie sus preguntas o commentarios por correo a:

Aseqürese de especializar el número de modelos.

Gracias por su compra de un ventilador Honeywell.

Para mayor informacion, visite nuestra pagea Web:

Es importante que primero lea todas las instrucciones antes de registrar de usar este producto. Por favor complete y devuelva la tarjeta de Repuesta del Cliente adjunta bajo el 7 días de su compra.

A.Esta garantía limitada de 5 años cubre las reparaciones o la sustitución del producto que se considere defectuoso en material o en mano de obstructa.Esta garantía no cubre daños como resultado del uso commercial, abusivo, no Reasonable o daños suplementarios. Los defectos que resulten del desgaste normal no serán considerados defectos de fabricación bajo esta garantía. HONEYWELL NO SE HACE RESPONSABLE DE DANOS INCIDENTALES O CONSECUENTES DE NINGUN TIPO. TODA GARANTÍA IMPLICITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN EN PARTICULAR SOBRE THIS PRODUCTO SE LIMITARÁ EN DURACION A LA DURACION DE ESTA GARANTÍA.

Ciertas juridicciones no permiten la exclusión o limitación de dáños y perjuicios incidentales o consecuentes, o limitaciones sobre la duración de las garantías implicadas, deundry que las limitaciones o exclusiones mentionadas arriba pueda no corresponder en su caso.Esta garantía le otorga derechos legales espécíficos y es possible que usted tambiénongathersderechos quevariandeuna jurisdicción a la othera.Esta garantía cubre solamente al comprador original de este producto desdela Fecha de compra inicial.

B. A su Juice, Honeywell reparar o reemplazará este produit si considera que es defectuoso en material o en mano deoba. El producto defectuoso deben ser devuelto al lugar de compra conforme a la的政治a de la tienda. Despues de ese plazo y@m间隙 aun se encuentre dentro del periodo de garantia, el producto defectuoso podra ser devuelto a Honeywell.

C.Esta garantía no cubre daños y perjuicios resultantes de tentativas no autorizadas de reparación, ni del uso no conforme con el manual de instrucciones.

D. Devuelva el producto defectuoso a Honeywell Consumer Products con una breve descripción del problema. Incluya la prueba de compra y un cheque o giro postal por 10 US/14.70 CAN por gastos administrativos, embalaje de regreso y Costos de envío. Por favor incluya su nombre, direccion y número de téléphone para comunicarse durante el día. Usted deben pagar los costos de envío de antemano. Dirección de envío:

Honeywell

©2001 Todos los derechos reservados. Honeywell
