Tipo de producto	Mesa de mezclas DJ
Marca	BEGLEC
Modelo	BEAT 4 USB
Dimensiones	294 (L) x 372 (H) x 93 (P) mm
Peso	5,4 kg
Alimentación	AC 230 V, 50 Hz, 34 W
Número total de entradas	13 entradas en 4 canales
Tipos de entradas	7 líneas, 3 phono, 1 micrófono (XLR), 2 USB
Salidas master	2 salidas Master (1 simétrica XLR, 1 asimétrica RCA)
Salida de auriculares	Jack 6,35 mm estéreo
Salida de grabación	Sí (RCA, nivel fijo)
Conexiones USB	2 puertos USB 2.0 bidireccionales (44,1 kHz/16 bit)
Ecualizador por canal	3 bandas (agudos, medios, graves) con función kill -26 dB
Crossfader	VCA con curva ajustable, con fader start óptico
Talkover	Atenuación automática de los canales 2-4 durante el anuncio por micrófono
Beat counter	Visualización de BPM automática para el canal asignado al crossfader
Pre-escucha (PFL)	Sí, con función Cue Mix (mezcla master + PFL)
Vúmetros	LED en Master1, PFL mono
Respuesta en frecuencia	20 Hz – 20 kHz (±3 dB)
Distorsión (THD + ruido)	< 0,05 % a 1 kHz, 0 dB, carga 47 kΩ
Relación señal/ruido	> 78 dB (IHF-A) a 1 kHz
Mantenimiento y limpieza	Paño suave ligeramente húmedo; no usar líquidos abrasivos
Seguridad	No abrir, no exponer al agua, ventilación mínima 5 cm, temperatura ambiente máx. 45 °C
Piezas de repuesto y reparabilidad	Deslizadores de canal y crossfader reemplazables por el usuario (procedimiento descrito en el manual)

Preguntas frecuentes - BEAT 4 USB BEGLEC

¿Cómo conectar un micrófono DJ en el BEAT 4 USB?

Utilice la entrada DJ MIC INPUT en el panel frontal con un conector XLR simétrico. El nivel es ajustable mediante la ganancia del canal 1 y el talkover no afecta esta entrada.

¿Cómo usar la función Talkover?

Active el interruptor TALKOVER en el panel frontal. Esto atenúa automáticamente los canales de entrada 2 a 4 mientras habla por el micrófono DJ, permitiendo que su voz se destaque claramente.

¿Cómo grabar mi mezcla en un ordenador vía USB?

Conecte un cable USB entre uno de los puertos USB de la mesa (USB1 para CH3, USB2 para CH4) y su ordenador. El mezclador se reconoce como una tarjeta de sonido bidireccional. Entonces puede grabar la señal Master (salida de grabación) con un software de grabación.

¿Cómo reemplazar un deslizador de canal?

Retire la perilla del deslizador, luego los 4 tornillos del panel frontal y los 2 tornillos del deslizador. Desconecte con cuidado el conector de la placa base (no tire del cable). Instale el nuevo deslizador, reconecte el conector, luego vuelva a colocar los tornillos y el panel.

¿Cómo ajustar la curva del crossfader?

Use el potenciómetro CROSS FADER CURVE en el panel frontal. Girando hacia la izquierda, la transición es suave (mezcla progresiva); hacia la derecha, es abrupta (corte instantáneo).

¿Cómo usar la función Fader Start?

Asegúrese de que los interruptores FADER START en el panel frontal estén en posición ON. Conecte reproductores CD compatibles a los conectores FADER CONTROL en la parte posterior. El crossfader controla entonces el inicio y la parada de los reproductores según su posición.

¿Qué hacer si no sale sonido de los altavoces?

Verifique los siguientes puntos: 1) El aparato está encendido (LED azul). 2) Los cables de salida Master están correctamente conectados. 3) Los deslizadores de canal y Master están levantados. 4) Las fuentes (reproductor, micrófono) están bien seleccionadas y la ganancia es suficiente. 5) El crossfader está posicionado en los canales utilizados.

¿Cómo limpiar la mesa de mezclas?

Use un paño suave muy ligeramente húmedo para limpiar la superficie. No vierta nunca agua en el interior y no use productos abrasivos ni disolventes. Desconecte el aparato antes de cualquier limpieza.

¿Qué cables usar para conectar tocadiscos de vinilo?

Use cables RCA de buena calidad. Conecte el cable de tierra (GND) del tocadiscos al borne GROUND en la parte posterior del mezclador para evitar zumbidos. Asegúrese de que el selector de entrada en el canal esté en posición Phono.

¿Cómo leer el número de BPM con el beat counter?

El BEAT COUNTER DISPLAY muestra los BPM del canal asignado al crossfader mediante el selector CROSSFADER ASSIGN. La música debe tener un ritmo claro y constante para una medición fiable.

MANUAL DE USUARIO BEAT 4 USB BEGLEC

Manual de instrucciones ES

Manual do utiliser PT

Version: 1.0

JBSYSTEMS

THE POWER SOURCE FOR DJ'S

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este produit JB Systems. Para sacar el máximo partir a todas lasmericanas, lea detenidamente estas instrucciones de funciona.

CHARACTERISTICAS

Estaiedadestaprueba deinterferenciasde radio.Este productocumple los requisitos deldirectricenacionesy europesactuales.Sehaestablishido la conformidad y las instruetiones ydocumentos correspondienteshanidadospositadosperel fabricante.

13 entradas en 4 canales (7 line, 3 phonos, 1micro, 2USB)
- 2 conexiones USB bidirecionales (reproduccion y grabacion al mesmo tiempo)
- Complemente rediseñado para una calidad de sonido superior y muy bajo nivel de ruido
- 1 micro DJ balanceado y separado con talkover
- Controles Gain, treble, mid, bass con function Kill -26dB en todos los canales
Crossfader VCA asignABLE y fácilmente sustituable
- Tensión controlada por crossfader con curva del fader adaptable
- Faders DJ de fácil reemplazo por el usuario y deslice "steel rail"
- 2 salidas Master (Master 1 con control de balance)
- Master1 conutas XLR balanceadas
- Visualizadores LED estéreo sobre el master
- Visualizadores LED mono para la seals PFL
- Contadores automaticos de beat muy exactos
- Arranques Crossfader para reproductores de CD compatibles
- Audicion Pre-fade con option de mezcla cue

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser esta unidad, compruebe que no haya habido daños durante el transporte. Si observa alcun daño, no utilise el dispositivos y consulte primero a su distribuidor.
• Importante: Este disposito ha salido de nueas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estricmente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma excluido de la garantía. El distribuidor no asumiráonga responsabilidad por qualquier defecto o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegúrese de incluir estemanualde usuario.
• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Mezcladora
• Cable de red
• Instruetiones de funciona

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PRECAUCION: Para reducir el riesgo de electrocución, no quite la cubierta superior. Ninguna pieza usable adentro para el uso. Dirijase unicolemente a personalriallicado.

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados donde un voltaje peligioso constituya un risgo grande para causar una eventual electrocución.

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de importantes instrucciones de operation y deostenimiento tenidas en cuenta en el manual de uso.

Este"simbolo significa:uso para el interior solamente.

Este的概率：Lea las instrucciones.

Este symbolo significa: Aplicaciones de la classe II

• Para evaporar incendios o ríesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior, deje que launidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida desdedes del transporte. A vez la condensation impide que launidad funciona a pleno rendimiento yuede incluso provocar daños.
  -Estaunidadsolespuedeusarenelinterior.
• No coloque objetivos metalicos ni derrame liquidos bajo del reproductor de la unidad. No debería colocar en la unidad objetivos con liquidos, como jarrones. Se pueda producir descargas electricas o fallos de funciona. Si alcogeno lobjecto extraño entra en la unidad, desconnecte inmediamente el suministro electrico.
• No coloque en el aparato fuentes de llamas, como velas encendidas.
• No cubra ninguna abertura de ventilación yesterday que podía producirse un sobrecalentimiento de lauponidad.
• Evite el uso en ambientes con polvo y limpie la unidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un functionamento seguro es de 40°C . No utilise la unidad a temperatas ambiente superiores.
• La distancia minima alrededor del aparato para una ventilacion sufficiente debe ser de 2 cm.
• Desenchufe sempre launidad cuando no vaya a ser utiliser durante un长大o periodo de tiempo o antes de comenzar el mantenimiento.
• La instalación electrica sólo debe serledge a cabo por personalriallicado,de acuerdo con la regulaciones sobre segudadlelectrica y mecnica de su pais.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• La entrada de toma deben permanecer operativa para la desconexión de la red electrónica.
• El cable de alimentación siempreDebe estar en perfecto estado. Apague la unidad inmediamente cuando observe daños o desperfctos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de service o personas cualesicas para Severity del maldece.
• Nunca deje que el cable de alimentación entre en contacto conOthers cables!
• Aúnque el interruptor de alimentación está en posición desconectada OFF, la unidad no está Completely desconectada de la red electrónica.
• Para evaporar descargas electricas, no abra la cubierta. Aparte del fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.
• Nunca repare un fusible ni derives el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación electrónica!
• En caso de que occurran problemas de functiOnamento serios,cede deutilizar el aparato ypongase en contacto con su distribuidor inmediatamente.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

PAUTAS PARA LA INSTALLACION:

• Instale la unidad en un lugar bien ventilado donde no está expuesta a altas temperatas o humedad.
• Colocar y utiliser la unidad durante largos periodos de tiempo cerca de fuentes que generen calor tales como amplificadores, focos, etc. afectar a su rendimiento y podra inclujoñana.
• Fije la unidad realizando los 4 agujeros para tornillo en el panel frontal. Asegúrese de que los tornillos son del tiempo adequado. (Los tornillos no está incluidos). Tenga cuidado para reducir los golpes y las vibraciones durante el transporte.

• Cuando esté instalada en una cabina o estuche de transporte, asegúrese de que exista una buena ventilación para poder la evacuación de calor de la unidad.

• Para evitar que se forme condensacion en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida desdes del transporte. La condensacion impide的一些ces que la unidad funcione a pleno rendimiento.

LIMPIEZA DE LA MEZCLADORA:

Limpie con un paño pulido ligeramente empapado en agua. Nocede entrada agua en launidad. No utilise liquidos voláttiles como bencina o diluyente, punto que dañarán launidad.

CONEXIONES

Excepto para los microfonos, los auriculares y las salidas maestras, todas las conexiones son cinch. Utilice cables cinch-cinch de buena calidad para encontrar una mala calidad de audio. Para Obtener más informacion sobre las conexiones, consulte el capitulo importante.

Asegürese de apagar la unidad de mezclas antes de realizareloads en las differsentes conexiones.

En este manual hablas de "entradas de linea". Este es un nombre general para las entradas con un niveau de hasta 2V.esto incluye sintonizadores,videos,reproductores de CD,etc.

Ambas conexiones de USB serán detectadas como una tarjeta de sonido en su ordinador. Estas conexiones son bidirecionales (reproduccion y grabacion de musica simultaneamente)

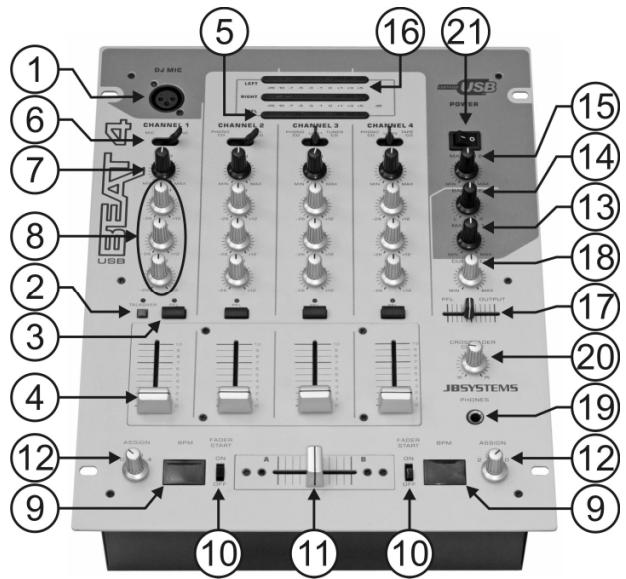

CONTROLES Y FUNCIONES (FRONTAL)

1. ENTRADA DE MIC DE DJ: Acepta un micrófono balanceado con un conector XLR.Esta entrada es realizada principalmente como micrófono de DJ. Al haber no se afecta el nivel de la seals de esta entrada.
2. TALKOVER: utilise este interruptor para atenuar automatamente los canales de entradas 2 - 4,mñtras que usted habla en el micro DJ.
3. SELECTOR PFL: Se utilizes para selecciónar la fuente (C-1 a C-4) que se va a monitorear a工程技术 de la salute de los audifonos.Al pulsar los botones multiples de CUE es possible Obtener un sonido mezclode desde las fuentes seleccionadas.
4. CANAL FADER: Se utilizes para-establisher el nivel de cada canal separadamente. Puedeonianlyfacilitmente este fader por uno nuevo. Más adelante en este manual le explicamos como hacerlo.

5. PFL VISUALIZADOS: Indica el nivel de cada canal selectionado "PFL-switch (3)" Averigue que los niveles no sobrepasen 0dB (o el 100% ). Se Tiene el risgo de que el audio se distorsione cuando el nivel de signaled llgue a la zona roja del medidor VU.

6. SELECTOR DE FUENTE DE ENTRADA: Se utilizes para selectionar la entrada correcta en cada canal: Phono, linea, USB, aux. o mic. En algunos canales existen selectores de entrada adiconciones en la parte trasera.

Consejo: Linea, Aux., CD, Sintonizador, etc. son nombres differentes para las entradas con casi los mismos niveles de señal.

1. NIVEL DE GANANCIA: Ajusta el nivel de entrada de la entrada DJ. Utilice este control paraaabrear el nivel del micrófono DJ en el mediator VU enapproximamente 0 dB.

2. CONTROL DE TONOS DE 3 BANDAS: La Frequencia del micro DJ puede controlarse sobre un rango de +/- 12 dB.

3. PANTALLA CONTADORA DE BEATS: Muestra el número de beats por minuto (BPM) de la música en el canal的选择ado con el selector de asignación de crossfader (12). Para tener un résultat confiable en la Pantalla la música debe tener un beat claro y constante.

4. INTERRUPTOR DE ACTIVACION/DESACTIVACION DE INICIO DE FADER: Al tener un reproductor de CD compatible conectado en los connectores del control de fader,可以更好 controlar las funeciones de inicio/parada (re-cue) con el cross fader. Con este interruptor pueda activar o desactivar el control de inicio de fader.

5. CROSSFADER: Con este fader de VCA pueda mezclar entre los canales que selecciono con los selectores de asignacion de crossfader (12). El crossfader solamente funciona cuando mueve los faders de canal selectionados (4) al nivel deseaseo! El crossfader también integra el inicio del fader optico. Consulte el capitulosuma para Obtener mas informacion sobre thiso.

6. ASIGNACION DE CROSSFADER: Secciona los canales de entrada que se van a utiliser con el crossfader (11) y los contadores de beats (9). Cuando se establiece en "0" el crossfader es desactivado.

7. NIVEL MASTER1: Se utilizes para ajustar el nivel de laittersa maestra 1 balanceada.

8. MASTER1 DE BALANCE: Se utilizes para ajustar el balance entre la calidad izquierda y derecha en el Master1.

9. NIVEL DEL MASTER2: Se utilizes paraaabstar el nivel de la calidad maestra 2 desbalanceada.

10. MEDIDORES VU DEL MASTER1: Monitorea el nivel de salute del master1. Asegürese de que los niveles no excedan 0 dB (o 100% ). Seiene el risgo de que el audio se distorsione cuando el nivel deSEOiIlegue a la zona roja del medidor VU.

11. MEZCLA DE CUE: Con este fader puede mezclar la salute master y cualesera de los canales de entrada atramés de la salute de audifonos (19):

12. Coloque el fader en la posicion extrema hacía la izquierda para monitorear una seals PFL seleccionada (3).

13. Coloque el fader en la posicion extrema hacía la derecha para eschar la salute master.

14. Coloque el fader enequalquierotraposiconparaescucharunmezcladosseñas.

Estaopylenepermiteverificarusmezclainte de colocarlaenlasalida master.

1. NIVEL DE CUE: Se utilizes para controlar el nivel de salute de la salute de los audifonos.

2. Jack DE LOS AUDIFONOS: Puede monitorar todas las entradas/salidas cuando conecta cualquier audifono estéreo moderno en este jack de 6.3mm .

3. CURVA DE CROSS FADER: Ajusta la curva del cross fader desde lo suave (posicion izquierda) hasta lo desafinado (posicion derecha).

4. Interruption de alimentacion: Se utilizes para encender o apagar la mezcludora. El led azul se illumina cuando la mezcludora se enciende.

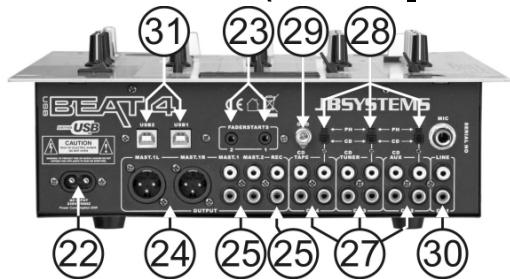

CONTROLES Y FUNCIONES (TRASERA)

1. CABLE DE ALIMENTACION: connecte este cable a una toma de corrente de 230V / 50Hz . Antes de utilizesl, inspeccione el cable para asegurarde que no está dañado!.

2. CONTROL DE FADER: Cuando se conecta a estas entradas, los reproductores de CD compatibles peuvent controlarse por el inizio del fader de esta mezcladora.

3. SALIDA BALANCEADA DEL MASTER1: Los connectores XLR se pueda usar para conectar esta mezcladora arialquier entrada amplificadora balanceada,utilizing cables de senal balanceada especialica.
4. SALIDAS DESBALANCEADAS DEL MASTER: La salute "master 1"iene la misma seals del salute queiene la salute master balanceada (24) pero desbalancedada. La salute "master 2"iene la mesma seals pero pueda controlarse independmente con el nivel del master2 (15). Utilice las salidas para conectar amplificadores desbalancedados.
5. SALIDA DE GRABACION: Tiene la misma seals de salute como la que tienen lassonianas pero no es influencia por el nivel maestro y el control de balance. Se utilizes para conectar equipos de grabacion analgicos. también puede conectar un ordinador para la grabacion digital directa, vea las conexiones USB (42).
6. INPUT CHANNELS: es utilizdo para conectar dos senales audio differentes del nivel Line. Utilice el interruptor (28) paraCambiar una entrada Line en entrada platino vinilo.El selector de fuente de entrada (6) sobre el panel frontal determina que fuente sera accelerada.
7. INTERRUPTOR PHONO/CD: este interruptor le offre la posibilitad de selectionar la entrada CD o la entrada platino vinilo.
8. CONEXION A TIERRA (GND): Muchas tornamesas tienen una conexión GND. Es preferible conectar esta ASNal de tierra al conductor GND. Si su tornamesa no conta con un cable de conexión a tierra, no Tiene que utiliser este conductor.
9. CANAL 1 DE ENTRADA: Se utilizes para conectar un micro DJ y/o un niveau de linea de Signals de audio. El selector de fuente de entrada (6) al fronte determina que entrada seactivará.
10. CONEXIONES USB: dos conexiones USB bidirecctionales (USB1 para C4 ~ USB2 para C5). Puede conectar cualquier ordinador a工程技术 de estas conexiones USB. El PC/Mac detectará su mezcladora como una tarjeta de sonido, normalmente no se necesitan controladores. iDebido a que ambos puertos USB son bidirecctionales peuvent reproducir música en su ordinador y mezclarla con.Other fuentes como CD, phono, etc. Al misismo tiempo你可以 grabar su mezcla en su ordinador con la mesma conexión USB!

INICIO DE CROSSFADER

El crossfader integra los interruptores de inicio de fader optico. Estos faders con compatibles con todos los reproductores de CD actuales de JB Systems. Funciona de este modo:

E. CROSSFADER EN LA POSICION IZQUIERDA: El reproductor de CD conectado al conector de in fader A se enquirytra reproduciendo, el othero repren pausa.

F. CROSSFADER SE MUEVE A LA DERECHA: El reproductor de CD conectado al conductor de in fader A detiene la reproduccion, regresa al punto programado previamente y expects en pausa. I reproductor de CD empieza a producir desde es cue programado previamente.
G. CROSSFADER EN LA POSICION DERECHA: El reproductor de CD conectado al conector de inicio de fader B se enquiryre reproduciendo, el othero reproductor enediuma.
H. CROSSFADER SE MUEVE A LA IZQUIERDA: El reproductor de CD conectado al conector de inicio de fader B detiene la reproduccion, regresa al punto de cue programado previamente y espera en pausa. El othero reproductor de CD empieza a producir desde el punto cue programado previamente.

Important: Ambos interruptores de fader deben estar en la posicion "ON"!

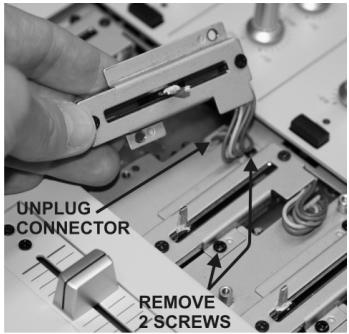

CAMBIO DE LOS FADERS

Una de las grandes ventajas de esta mezcludora es la posibidad de cambiar los faders de canal

Tiene que落户 a cabo lo suiviente para embariar un fader de

canal:

• Retire los botones del fader.
• Retire los 4 tornillos que sostienen el pequño panel frontal alrededor de los faders.
• Retire los 2 tornillos del fader que desea cambiar.
• Con cuidado retire el fader de su posicion y desconecte el conector del tablero principal. (jNo tire del cable!)
• Coloque el nuevo fader con cuidado en su lugar. Asegürese de conectar los conectores en la base del conector en la tarjeta PCB de la mezcladora.
• Coloque los 2 tornillos del fader othera vez en su lugar
• Colque la subpoena placía delantera en su lugar con los 4 tornillos.

'Ja está!'

Tiene quelearvaracabo lofollowingapacambiarelcrossfader:

• Retire el botón del fader del cross fader.
• Retire los 2 tornillos que sostienen el cross fader en su lugar.
• Con cuidado retire el fader y la placá de la cubierta de sus posiciones.
• Desconecte el cross fader del cable (jdesconecte el cable tirando del conductor, NO del cable!)
  Presione el nuevo cross fader en el cable.
• Coloque el cross fader de regreso en su lugar con lamania placá de cubierta y los 2 tornillos. Ya está!

ESPECIFICACIONES

Suministro de alimentación:

CA 230V, 50 Hz (34 watss)

Respuesta de Frequencia:

20-20.000 Hz (+/-3 dB)

THD + ruido:

USB cable (no inclusido):

2 mV @ 3kΩ

Entradas de Micro:

340 mV @ 47 kΩ

Entradas de Linea/CD:

3mV @ 47 kΩ

Entradas de Phono:

775mV@1kΩ

Salida de grabacion:

Salida Master 1/2:

Salida Master 1:

Emission:

Controles de tono de canal:

Audifonos:

Dimensiones:

Peso:

775mV@1kΩ

1.55 V @ 1 kΩ desbal.

2,55 V @ 600Ω bal.

0dB → -14dB

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en{nuestra pagea Web:

www.beglec.com

MANUAL DO UTILIZADOR

Obrigado por ter adquirido este produit da JB Systems. De modo a tirar total proveito das possibilidades deste produits, por favor leia this manual com atencao.

CHARACTERÍSTICAS

Controlo de Frecuencia Canal: +12dB / -26dB (70Hz, 1kHz, 13kHz)

Auscultadores: 3V@32Ω

Dimensoes: 294(L) x 372(A) x 93(D)

Peso: 5,4kg

Estas informacoes estao sujeitas a alteracoes sem aviso previo
