CTWO 650 - Equipo de audio profesional JBSYSTEMS LIGHT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia audio profesional
Marca	JBSYSTEMS LIGHT
Modelo	CTWO 650 (C2-650)
Potencia de salida estéreo 8 Ω	400 W + 400 W
Potencia de salida estéreo 4 Ω	650 W + 650 W
Potencia de salida puente 8 Ω	1000 W
Potencia de salida paralelo 8 Ω	400 W + 400 W
Potencia de salida paralelo 4 Ω	650 W + 650 W
Respuesta en frecuencia	10 Hz - 50 kHz (-1,5 dB)
Sensibilidad de entrada	0,77 V / 26 dB / 1,4 V (seleccionable)
Impedancia de entrada (balanceada activa)	20 kΩ
Relación señal/ruido (ponderado A)	> 95 dB
Diafonía (8 Ω, 1 kHz)	> 70 dB
Factor de amortiguamiento (8 Ω, 1 kHz)	> 200
Velocidad de barrido (slew rate)	35 V/μs
Alimentación	230 V, 50 Hz
Dimensiones (An x Pr x Al)	483 x 430 x 132 mm
Peso (estimado)	Aproximadamente 18 kg
Refrigeración	Ventilador de velocidad variable
Protecciones	Cortocircuito, limitación de corriente, fallo DC, fusible de red, limitador, corte térmico, antitransitorios, arranque progresivo
Entradas	XLR y Jack 1/4" (balanceadas/no balanceadas)
Salidas	Bornes y SpeakON (estéreo, puente o paralelo)
Modos de funcionamiento	Estéreo, Puente (mono), Paralelo
Funciones especiales	Fuente de alimentación con servosistema, soft start, selector de sensibilidad, interruptor de tierra (lift)
Limpieza	Filtros antipolvo limpiados con aspiradora; no usar agua

Preguntas frecuentes - CTWO 650 JBSYSTEMS LIGHT

¿Cuál es la potencia del amplificador CTWO 650 en estéreo a 4 ohmios?

En modo estéreo con una impedancia de 4 ohmios, la potencia de salida es de 650 W + 650 W.

¿Cómo conectar el amplificador en modo puente (mono)?

Apague el amplificador, conecte la señal de entrada solo al canal izquierdo (1). Conecte el altavoz entre los bornes rojos: canal 1 (señal +) y canal 2 (masa). Coloque el interruptor de modo en BRIDGE y encienda el equipo. La impedancia mínima es de 8 ohmios.

¿Qué tipos de cables de entrada puedo usar?

Puede usar cables balanceados (XLR o jack estéreo) o no balanceados (jack mono). Para jack, Tip = señal, Ring = señal - (balanceado) o masa (no balanceado), Sleeve = masa.

¿Cómo ajustar la sensibilidad de entrada?

Use el selector de sensibilidad en la parte trasera. Hay tres posiciones disponibles: 0,77 V (ganancia máxima), 26 dB, o 1,4 V (ganancia reducida, recomendado con mesas de mezcla JB Systems).

¿Qué hacer si el LED rojo de clip se enciende continuamente?

Un LED rojo encendido continuamente indica un cortocircuito. Apague inmediatamente el amplificador y verifique las conexiones de los altavoces y los cables.

¿Cómo limpiar el amplificador y los filtros?

Limpie regularmente los filtros antipolvo ubicados detrás del panel frontal con una aspiradora. No use nunca agua ni disolventes.

¿Cuál es la impedancia mínima para el modo puente?

En modo puente, la impedancia de carga mínima es de 8 ohmios.

¿Por qué hay un retardo al encender?

Este retardo es normal y se debe al sistema soft start (arranque progresivo) que protege el amplificador y los altavoces de transitorios de encendido.

¿Puedo usar el amplificador con un generador?

Sí, pero asegúrese de que la tensión sea estable y corresponda a 230 V, 50 Hz. Evite hacer funcionar varios amplificadores al mismo tiempo para no sobrecargar el generador.

¿Cómo cambiar el fusible?

Desenchufe el amplificador, retire el portafusibles y reemplace el fusible por uno del mismo tipo y valor (indicado cerca del portafusibles). En caso de duda, contacte a su distribuidor.

MANUAL DE USUARIO CTWO 650 JBSYSTEMS LIGHT

Instrucciones para el uso

Bedienungsanleitung

JBSYSTEMS

ENGLISH

1. Main Features

9 y 10. Bornes altavoz

En mode stéreo :

Rouge = signal

Noir = masse

Las etapas de potencia de la « C2 Series » son de alta calidad y prestacion. Para Obtener los mejores resultados, las etapas estan equipadas de un « servo system power supply » y de un ventilador con restraje de velocidad.

Las principales funzioni incluyen :

• Entradas balanceadas con XLR y jack 1 / 4''
• Interruptor de sensibilitad de entrada
  Salidas : bornes altavoz o speacon
• Interruptor 3 modelos: estereo, puenteado o parallelo
• Retraso al encendido
• Systema de proteccion idoneo para los altavozes
• Proteccion semiclassical (si la temperatura supera los 85^ )
• Protecciones DC

2. Precauciones

Utilizar la fuente adecuada
- Evitar la puesta en marcha de varias etapas simultaneamente.
- No obstruiraculara apertura de ventilacion.
- Reglage del nivel de entrada disponible para cada canal.
Salidas previstas con bornes altavozes y connectores "speakon"
- Verificar atentamente que el interruptor de modo este en su posición correcta: estereo, puenteado mono o paralelo mono
- Limpiar la etapa periodicamente. Los filtros situados dejas del panel frontal tienen que ser limpiados a bajo.

Para este efecto, utiliser un aspirador. No utiliser agua.

• En caso de defectuosidad, pongase en contacto con su vendedor.

3. Principales unidades y 控roles

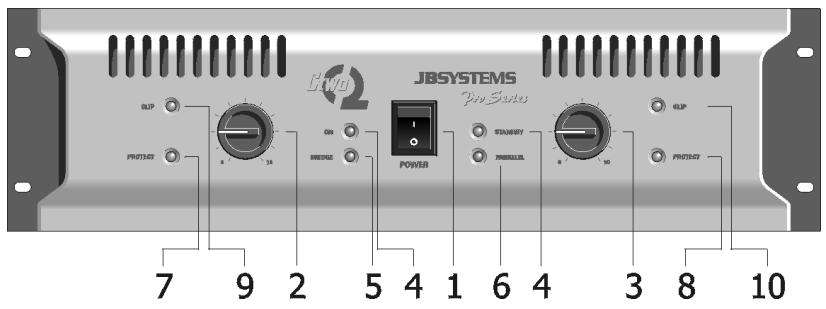

C. Panel frontal

1. Interruption de encendido (ON/OFF)

Al pulsar este botón, se enciende el amplificador. Se puedaunar retraso al encendido, este es devido al encendido en standby.

2 y 3. Control de niveau de entrada

Con"These potenciometros, se pueda reglar el nivel de entrada de cada canal. En modo puenteado o parallelo, solo el potenciometro izquierdo es activo.

4. Indicador de encendido (verde)

Indica que la etapa de potencia esta encendida.

5. Indicador de puenteado (verde)

Indica que la etapa trabaja en modo puenteado. En ese caso, solo el canal izquierdo recive Seal de entrada.

6. Indicador de modo parallelo (verde)

Indica que la etapa trabaja en modo parallelo. La seals de entrada se aplicará unicamente al canal izquierdo.

7 y 8. Testigo de proteccion (amarillo)

Este testigo se enciende en caso de defectuosidad o cuando la etapa de potencia supera los 85^ .

9 y 10. Indicador « Clip » de nivel maximo (rojo)

Este testigo se enciende en dos casos :

a. Cuando la seals de salute alcanza su nivel maximo, el testigo se enciende. Esto sobreviene con una distorsion de seals audio. Si lo sueije ocurre, se debe reducir el nivel de entrada.
b. Si este testigo se activa de manière continua, significa que hay un cortocircuito. Apagar el amplificador y verificar las conexiones.

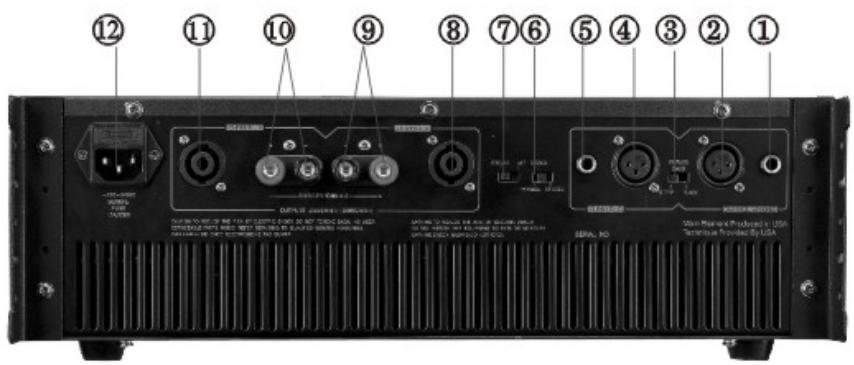

D. Paneltrasero

1 y 5. Entradas con jack 14

Se puede usar un niveau de entrada balanceado o sin balancear.

• Sin balancear : utiliser un jack mono. Tip = ASNal, Sleeve = masa
• Balanceado : utiliser un jack estereo. Tip = ASNal +, Sleeve = masa, Ring = ASNal -

2 y 4. Entradas con XLR

Se puede usar un niveau de entrada balanceado o sin balancer.

• Sin balancer : Pin1 = masa

$$ P i n 2 = s e \tilde {n} a l $$

La posición de este interruptor es muy importante y depende del nivel de salute del preamplificador o mesa.

Existen 3 posiciones :

• Potencia total de salute a 0.77V de niveau de entrada
  26 dB de ganancia del nivel de entrada
• Potencia total de salute a 1.4V de nivel de entrada. Utilizar esta posicion con las pesas mezcladoras JB Systems.

6. Selectador de modo

Tres modelos poder ser eslejidos : estereo, puenteado o parallelo.

• En modo estereo, conectar la entrada y la calidad de los dos canales.
• En modo puenteado, la seals de entrada tiene que ser aplicada unicamente al canal izquierdo.
• En modo parallelo, la seals de entrada tiene que ser aplicada unicamente al canal izquierdo.

7. Interruption de puesta a tierra

Sobre la posición « lift», mejor el sonido y suprimé los parasitos y ruidos indeseables (evita « bocles » de tierra).

8 y 11. Salida con Speacon

Trabajando en modo estereo, se pueda utilizar Speacon para conectar los altovozes.

Las coneciones son :

1+y2+:señal

1-y2-：masa

9 y 10. Bornes altavoz

En modo estereo :

Rojo =SEA

Negro = masa$

1. Enchufe AC y fusible

Si Neededo, cuiar el fusible por uno nuevo de甚么 tipo y de甚么 valor.

4. Operación en modo puenteado y parallelo

A. Modo puenteado

• Apagar la etapa de potencia
• Conectar la entrada en el canal 1 (izqui.) uniquamente.

• Conectar el altavoz entre los bornes rojos (impedancia minima 8 ohmios):

• Borne rojo canal 1 : senal +

• Borne rojo canal 2 : signaled - (masa)

• Poner el interruptor de modo sobre Punteado (BRIDGE)

• Encender la etapa de potencia

B. Modo parallelo

• Apagar la etapa de potencia
• Conectar la entrada en el canal 1 (izqui.) uniquamente.
• Conectar los altavozes deforma normal (como si fuese en modo estereo)
• Poner el interruptor de modo sobre Parallelo
• Encender la etapa de potencia

5. Especillasiones tecnicas

MODEL		C2-450	C2-650	C2-800
Output Power	Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm	300W + 300W 450W + 450W 800W	400W + 400W 650W + 650W 1000W	450 W + 450W 780W + 780W 1300W
Frequency Response		10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB
Input Sensitivity		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximum Input Level		2 Volt	2 Volt	2 Volt
Input Impedance Active Balanced		20k Ohms	20K Ohms	20K Ohms
S/N Ratio A-Weighted RMS		>90dB	>95dB	>100dB
Crosstalk at rated output power 8 Ohm 1KHz		>70dB	>70dB	>70dB
Damping factor at 1KHz 8 Ohm		>150	>200	>200
Slew Rate Internal		30V/μs	35V/μs	40V/μs
Protection		Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start
Cooling		Variable Speed Fan
Power Supply		230V-50Hz
Dimensions (mm)		483 x 430 x 132
