MODE D'EMPLOI CTWO 650 JBSYSTEMS LIGHT
1. Caracteristiques principales
Les amplificateurs de la "C2 Series" sont de très haute qualité et assurent de très bonnes performances. Afin d'enPTRir les meilleurs résultats,ils sont Equipes d'un "servo system power supply" et d'un ventilateur avec reglage de vitesse.
En voici les principales fonctions :
- Entrées balancées avec XLR et jack 1 / 4^
- Sélecteur de sensibilité d'entrée
Sorties avec borniers ou speacon - Interrupteur 3 modes: stéreo, mono (BRIDGE) ou parallèle
- Circuit de retardement à l'allumage
- Parfait système de protection pour les haut-parleurs
Protection thermique (si la température est supérieure à 85^ ) - Limitateur de courant
2. Précautions
Utiliser une source de courant adequate.
- Eviter d'allumer plusieurs amplificateurs simultanément.
N'obstruer les trouS de ventilation en aucun cas.
- Un réglage du niveau d'entrée estprésent sur chaque canal.
Sorties prévues avec speacon ou borniers.
- Bien vérifier que l'interrupteur de mode est correctement positionné: stéreo, Bridge ou parallèle.
- Nettoyer régulierement l'amplificateur. Les filtres anti-poussière situés derrière la face avant doivent être nettoyés souvent.
Pour ce faire, utiliser un aspirateur. Ne jamais utiliser d'eau.
- En cas de défectuosité, mettez-vous en contact avec votre revendeur.
3. Principales fonctions et contrôleurs

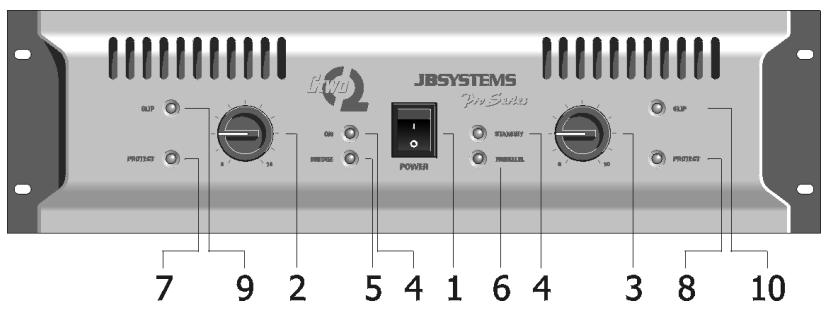

A. Face avant
1. Interrupteur ON/OFF
Ce bouton permet d'allumer l'amplificateur. Un retard à l'allumage sera constaté, il est du au système "soft start".
2 y 3. Contrôle du niveau d'entrée
Grçé à ces potentiomètres, vous pouvez ajuster le niveau d'entrée de chaque coté. En mode Bridge ou parallèle, seul le potentiomètre gauche est actif.
4. Indicateur Power ON (vert)
Indique que l'amplificateur est allumé.
5. Indicateur de mode Bridge (mono) (vert)
Indique que l'amplificateur travaille en mode . dans ce cas, seul le canal gauche nécessite un signal d'entrée.
6. Indicateur de mode parallele (vert)
Indique que l'amplificateur travaille en mode. Le signal d'entrée sera donc uniquement appliqué au canal gauche.
7 y 8. Led de protection (jaune)
Se Led s'allume en cas de defectuosité ou lorsque la température est supérieure à 85^
9 y 10. Led (Clip) du niveau maximum (rouge)
Ce Led s'allume dans deux cas :
a. Lorsque le signal de sortie atteint son niveau maximum, le Led s'allume. ceci est accompagné d'une distorsion du signal audio. Si ceci survient, réduisez le niveau d'entrée.
b. Si le Led s'allume de manière continue,ILA signifie qu'il y a un court-circuit. Eteindre I'amplificateur et rechercher les causes du probleme dans les connexions.

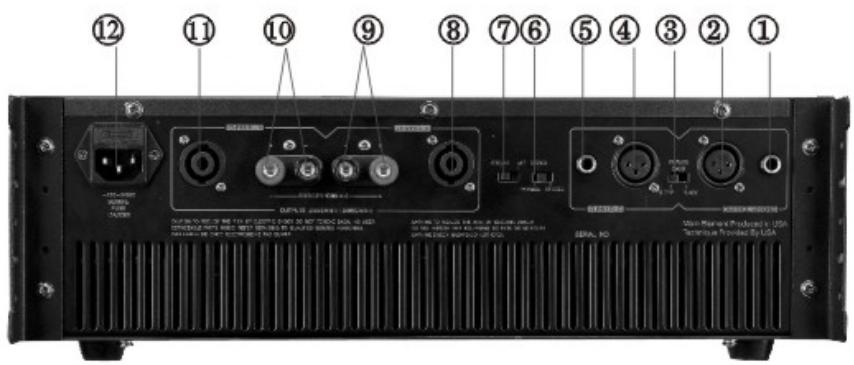

B. Panneau arrête
1 y 5. Entrées avec jack 1/4'
Vos pouvez utiliser un signal d'entrée balné ou non balné.
Non balancé : utiliser un jack mono. Tip = signal, Sleeve = masse
- Balancé: utiliser un jack stéreo. Tip = signal +, Ring = signal -, Sleeve = masse
2 y 4. Entrees avec XLR
Vos pouvez utiliser un signal d'entrée balancé ou non balancé.
Non balancé: Pin1 = masse, Pin2 = signal, Pin3 = masse
- Balancé: Pin1 = masse, Pin2 = signal +, Pin3 = signal -
3. Sélecteur de sensibilité d'entrée
La position de cet interrupteur est très importante et dépend du niveau de sortie du préamplificateur.
Il existe 3 positions :
Puisssance totale de sortie a 0.77V de niveau d'entree
26 dB de gain du niveau d'entrée
- Puissance totale de sortie à 1.4V de niveau d'entrée. Utiliser cette position avec les tables de mixage JB Systems.
6. Sélecteur de mode
Trois modes sont possibles : stéréo, mono "BRIDGE" ou parallèle.
- En mode stéreo, connecter l'entrée et la sortie des 2 canaux.
- En mode Bridge, le signal d'entrée doit uniquement etre applique au canal gauche.
- En mode parallèle, le signal d'entrée doit uniquement être appliqué au canal gauche
7. Interrupteur de mise à la terre
La position "lift", permet de couper la terre entre l'amplificateur et les chassin des autres composants (suppression de bocles de terre).
8 y 11. Sortie avec Speacon
En mode stéreo, vous pouvez utiliser des Speacon pour connecter vos haut-parleurs.
Les connexions sont :
1+ et 2+: signal
1- et 2-: masse
- Prise de courant et fusible
Si le fusible est cassé, changer celui-ci par un nouveau de même type et valeur.
4. Opération en mode Bridge et parallèle
A. Mode Bridge
Eteindre l'amplificateur
- Connecter l'entrée sur le canal 1 (gche) uniquement.
- Connecter le haut-parleur entre les borniers rouges (impédance minimale 8 ohm):
- Bornier rouge canal 1 : signal +
-
Bornier rouge canal 2 : signal - (masse)
-
Mettre l'interrupteur de mode sur la position BRIDGE
Allumer l'amplificateur
B. Mode parallèle
Eteindre l'amplificateur
- Connecter l'entrée sur le canal 1 (gche) uniquement.
- Connecter les haut-parleurs de manière habituelle (como si c'était en mode stéréo):
- Mettre l'interrupteur de mode sur la position Parallele
Allumer l'amplificateur
5. Spécifications techniques
| MODEL | C2-450 | C2-650 | C2-800 | |
| Output Power | Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm | 300W + 300W 450W + 450W 800W | 400W + 400W 650W + 650W 1000W | 450 W + 450W 780W + 780W 1300W |
| Frequency Response | 10Hz-50KHz -1,5dB | 10Hz-50KHz -1,5dB | 10Hz-50KHz -1,5dB | |
| Input Sensitivity | 0,77V/26dB/1,4V | 0,77V/26dB/1,4V | 0,77V/26dB/1,4V | |
| Maximum Input Level | 2 Volt | 2 Volt | 2 Volt | |
| Input Impedance Active Balanced | 20k Ohms | 20K Ohms | 20K Ohms | |
| S/N Ratio A-Weighted RMS | >90dB | >95dB | >100dB | |
| Crosstalk at rated output power 8 Ohm 1KHz | >70dB | >70dB | >70dB | |
| Damping factor at 1KHz 8 Ohm | >150 | >200 | >200 | |
| Slew Rate Internal | 30V/μs | 35V/μs | 40V/μs | |
| Protection | Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start | Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start | Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start | |
| Cooling | Variable Speed Fan | |||
| Power Supply | 230V-50Hz | |||
| Dimensions (mm) | 483 x 430 x 132 | |||
