Tipo de dispositivo	Amplificador de potencia estéreo
Canales	2 (estéreo)
Control de volumen	Sí, por canal
Indicadores LED	Sí, para cada canal
Entradas de audio	No especificado
Salidas de audio	No especificado
Alimentación	No especificado
Dimensiones	No especificado
Peso	No especificado
Protección contra sobrecarga	No especificado
Refrigeración	Ventilación integrada
Uso recomendado	Sonorización, DJ, audio profesional
Idiomas del manual	Inglés, Alemán, Español, Francés
Marca	No especificado
Modelo	No especificado

Preguntas frecuentes - X-04 GEMINI

¿Cómo reiniciar el GEMINI X-04?

Para reiniciar el GEMINI X-04, mantenga presionados simultáneamente los botones 'Power' y 'Mode' durante 10 segundos hasta que la pantalla se apague y se vuelva a encender.

¿Qué hacer si el GEMINI X-04 no se enciende?

Primero, verifique que el dispositivo esté cargado. Conéctelo a una fuente de alimentación y espere 15 minutos. Si el dispositivo aún no se enciende, intente reiniciarlo como se indicó anteriormente.

¿Cómo actualizar el firmware del GEMINI X-04?

Descargue la última versión del firmware desde el sitio oficial de GEMINI. Conecte su dispositivo a su computadora a través de USB y siga las instrucciones de instalación proporcionadas en el archivo descargado.

El GEMINI X-04 no se conecta a mi smartphone, ¿qué hacer?

Asegúrese de que el Bluetooth esté activado en su smartphone y que el GEMINI X-04 esté en modo de emparejamiento. Si el problema persiste, intente desactivar y luego reactivar el Bluetooth en su smartphone.

¿Cómo limpiar la pantalla del GEMINI X-04?

Utilice un paño suave y seco para limpiar la pantalla. Evite usar productos químicos o limpiadores abrasivos que puedan dañar la pantalla.

¿Cuál es la duración de la batería del GEMINI X-04?

La duración de la batería del GEMINI X-04 es de aproximadamente 8 a 10 horas de uso continuo, dependiendo de la configuración y las funciones utilizadas.

¿Qué hacer si el sonido del GEMINI X-04 es bajo?

Verifique el nivel de volumen en la configuración del dispositivo y asegúrese de que los altavoces no estén obstruidos. Si el problema persiste, intente reiniciar el dispositivo.

¿Es el GEMINI X-04 resistente al agua?

El GEMINI X-04 no es resistente al agua. Evite cualquier contacto con agua o líquidos para prevenir daños.

¿Cómo contactar al soporte técnico para el GEMINI X-04?

Para contactar al soporte técnico, visite el sitio oficial de GEMINI y complete el formulario de contacto o llame al número proporcionado en la sección 'Asistencia'.

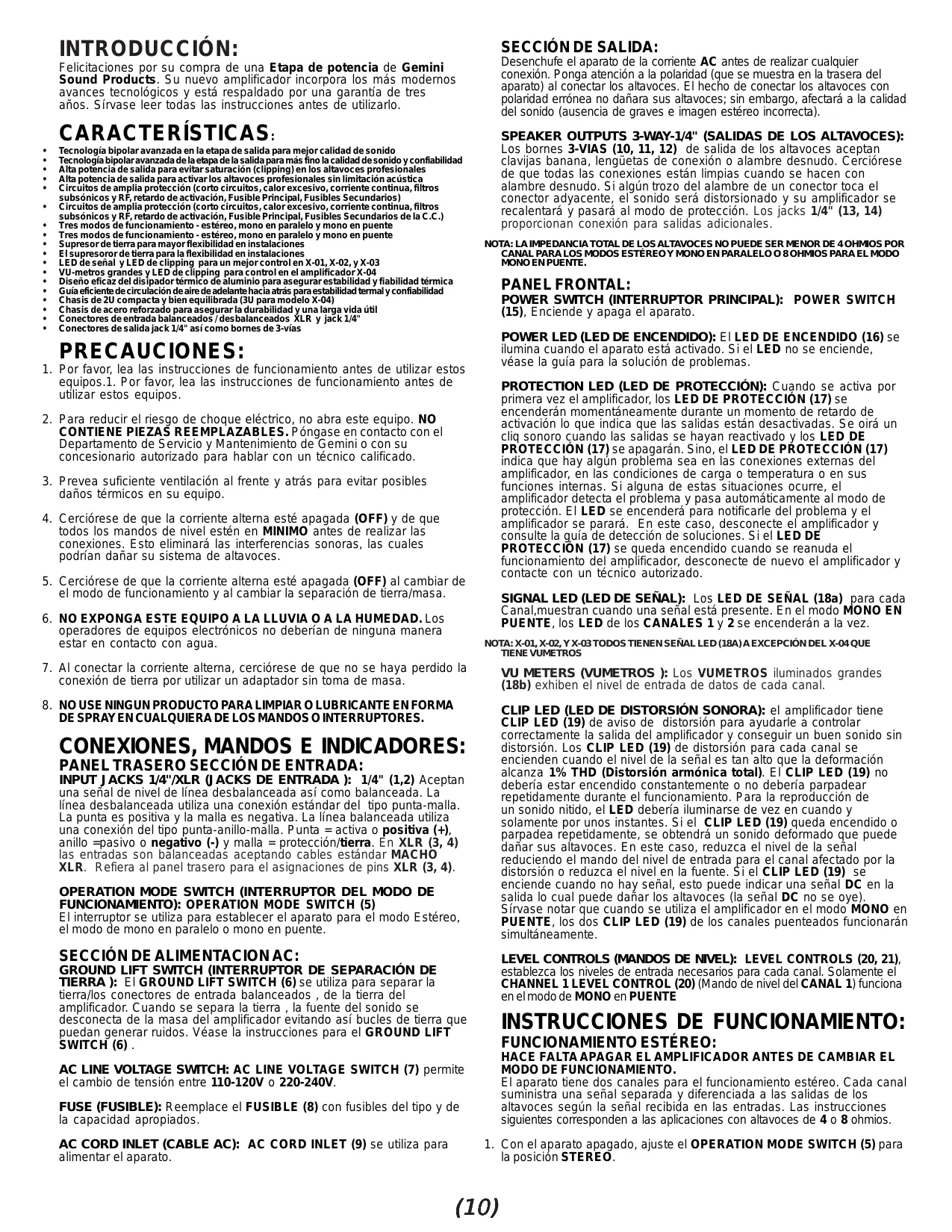

MANUAL DE USUARIO X-04 GEMINI

Felicitaciones por su compra de una Etapa de potencia de Gemini Sound Products. Su nuevo amplificador incorpora los más modernos avances tecnológicos y está respaldado por una garantía de tres años. Sírvase leer todas las instrucciones antes de utilizarlo.

CARACTERÍSTICAS:

• Tecnología bipolar avanzada en la etapa de salida para mejor calidad de sonido
• Tecnología bipolar avanzada de la etapa de la salida para más fino la calidad de sonido y confiabilidad
  • Alta potencia de salida para evitar saturación (clipping) en los altavoces profesionales
• Alta potencia de salida para activar los altavoces profesionales sin limitación acústica
• Circuitos de amplia protección (corto circuitos, calor excesivo, corriente continua, filtros
  subsónicos y RF, retardo de activación, Fusible Principal, Fusibles Secundarios)
• Circuitos de amplia protección (corto circuitos, calor excesivo, corriente continua, filtros
  subsónicos y RF, retardo de activación, Fusible Principal, Fusibles Secundarios de la C.C.)
• Tres modos de funcionamiento - estéreo, mono en paralelo y mono en puente
• Tres modos de funcionamiento - estéreo, mono en paralelo y mono en puente
• Supresor de tierra para mayor flexibilidad en instalaciones
• El supresoror de tierra para la flexibilidad en instalaciones
  • LED de señal y LED de clipping para un mejor control en X-01, X-02, y X-03
  • VU-metros grandes y LED de clipping para control en el amplificador X-04
• Diseño eficaz del disipador térmico de aluminio para asegurar estabilidad y fiabilidad térmica
  • Guía eficiente de circulación de aire de adelante hacia atrás para estabilidad termal y confiabilidad
• Chasis de 2U compacta y bien equilibrada (3U para modelo X-04)
• Chasis de acero reforzado para asegurar la durabilidad y una larga vida útil
• Conectores de entrada balanceados / desbalanceados XLR y jack 1/4"
• Conectores de salida jack 1/4" así como bornes de 3-vías

PRECAUCIONES:

1. Por favor, lea las instrucciones de funcionamiento antes de utilizar estos equipos.1. Por favor, lea las instrucciones de funcionamiento antes de utilizar estos equipos.
2. Para reducir el riesgo de choque eléctrico, no abra este equipo. NO CONTIENE PIEZAŠ REEMPLAZABLES. Póngase en contacto con el Departamento de Servicio y Mantenimiento de Gemini o con su concesionario autorizado para hablar con un técnico calificado.
3. Prevea suficiente ventilación al frente y atrás para evitar posibles daños térmicos en su equipo.
4. Cerciórese de que la corriente alterna esté apagada (OFF) y de que todos los mandos de nivel estén en MINIMO antes de realizar las conexiones. Esto eliminará las interferencias sonoras, las cuales podrían dañar su sistema de altavoces.
5. Cerciórese de que la corriente alterna esté apagada (OFF) al cambiar de el modo de funcionamiento y al cambiar la separación de tierra/masa.
6. NO EXPONGA ESTE EQUIPO A LA LLUVIA O A LA HUMEDAD. Los operadores de equipos electrónicos no deberían de ninguna manera estar en contacto con agua.
7. Al conectar la corriente alterna, cerciórese de que no se haya perdido la conexión de tierra por utilizar un adaptador sin toma de masa.
8. NO USE NINGUN PRODUCTO PARA LIMPIAR O LUBRICANTE EN FORMA DE SPRAY EN CUALQUIERA DE LOS MANDOS O INTERRUPTORES.

CONEXIONES, MANDOS E INDICADORES: PANEL TRASERO SECCIÓN DE ENTRADA:

INPUT JACKS 1/4"/XLR (JACKS DE ENTRADA): 1/4" (1,2) Aceptan una señal de nivel de línea desbalanceada así como balanceada. La línea desbalanceada utiliza una conexión estándar del tipo punta-malla. La punta es positiva y la malla es negativa. La línea balanceada utiliza una conexión del tipo punta-anillo-malla. Punta = activa o positiva (+), anillo = pasivo o negativo (-) y malla = protección/tierra. En XLR (3, 4) las entradas son balanceadas aceptando cables estándar MACHO XLR. Refiera al panel trasero para el asignaciones de pins XLR (3, 4).

OPERATION MODE SWITCH (INTERRUPTOR DEL MODO DE FUNCIONAMIENTO): OPERATION MODE SWITCH (5)

El interruptor se utiliza para establecer el aparato para el modo Estéreo, el modo de mono en paralelo o mono en puente.

SECCIÓN DE ALIMENTACION AC:

GROUND LIFT SWITCH (INTERRUPTOR DE SEPARACIÓN DE TIERRA): El GROUND LIFT SWITCH (6) se utiliza para separar la tierra/los conectores de entrada balanceados, de la tierra del amplificador. Cuando se separa la tierra, la fuente del sonido se desconecta de la masa del amplificador evitando así bucles de tierra que puedan generar ruidos. Véase la instrucciones para el GROUND LIFT SWITCH (6).

AC LINE VOLTAGE SWITCH: AC LINE VOLTAGE SWITCH (7) permite el cambio de tensión entre 110-120V o 220-240V.

FUSE (FUSIBLE): Reemplace el FUSIBLE (8) con fusibles del tipo y de la capacidad apropiados.

AC CORD INLET (CABLE AC): AC CORD INLET (9) se utiliza para alimentar el aparato.

SECCIÓN DE SALIDA:

Desenchufe el aparato de la corriente AC antes de realizar cualquier conexión. Ponga atención a la polaridad (que se muestra en la trasera del aparato) al conectar los altavoces. El hecho de conectar los altavoces con polaridad errónea no dañara sus altavoces; sin embargo, afectará a la calidad del sonido (ausencia de graves e imagen estéreo incorrecta).

SPEAKER OUTPUTS 3-WAY-1/4" (SALIDAS DE LOS ALTAVOCES): Los bornes 3-VIAS (10, 11, 12) de salida de los altavoces aceptan clavijas banana, lengüetas de conexión o alambre desnudo. Cerciórese de que todas las conexiones están limpias cuando se hacen con alambre desnudo. Si algún trozo del alambre de un conector toca el conector adyacente, el sonido será distorsionado y su amplificador se recalentará y pasará al modo de protección. Los jacks 1/4" (13, 14) proporcionan conexión para salidas adicionales.

NOTA: LA IMPEDANCIA TOTAL DE LOS ALTAVOCES NO PUEDE SER MENOR DE 4 OHMIOS POR CANAL PARA LOS MODOS ESTÉREO Y MONO EN PARALELO O 8 OHMIOS PARA EL MODO MONO EN PUENTE.

PANEL FRONTAL:

POWER SWITCH (INTERRUPTOR PRINCIPAL): POWER SWITCH (15), Enciende y apaga el aparato.

POWER LED (LED DE ENCENDIDO): El LED DE ENCENDIDO (16) se ilumina cuando el aparato está activado. Si el LED no se enciende, véase la guía para la solución de problemas.

PROTECTION LED (LED DE PROTECCIÓN): Cuando se activa por primera vez el amplificador, los LED DE PROTECCIÓN (17) se encenderán momentáneamente durante un momento de retardo de activación lo que indica que las salidas están desactivadas. Se oirá un cliq sonoro cuando las salidas se hayan reactivado y los LED DE PROTECCIÓN (17) se apagarán. Sino, el LED DE PROTECCIÓN (17) indica que hay algún problema sea en las conexiones externas del amplificador, en las condiciones de carga o temperatura o en sus funciones internas. Si alguna de estas situaciones ocurre, el amplificador detecta el problema y pasa automáticamente al modo de protección. El LED se encenderá para notificarle del problema y el amplificador se parará. En este caso, desconecte el amplificador y consulte la guía de detección de soluciones. Si el LED DE PROTECCIÓN (17) se queda encendido cuando se reanuda el funcionamiento del amplificador, desconecte de nuevo el amplificador y contacte con un técnico autorizado.

SIGNAL LED (LED DE SEÑAL): Los LED DE SEÑAL (18a) para cada Canal, muestran cuando una señal está presente. En el modo MONO EN PUENTE, los LED de los CANALES 1 y 2 se encenderán a la vez.

NOTA: X-01, X-02, YX-03 TODOS TIENEN SEÑAL LED (18A) A EXCEPCIÓN DEL X-04 QUE TIENE VUMETROS

VU METERS (VUMETROS): Los VUMETROS iluminados grandes (18b) exhiben el nivel de entrada de datos de cada canal.

CLIP LED (LED DE DISTORSIÓN SONORA): el amplificador tiene CLIP LED (19) de aviso de distorsión para ayudarle a controlar correctamente la salida del amplificador y conseguir un buen sonido sin distorsión. Los CLIP LED (19) de distorsión para cada canal se encienden cuando el nivel de la señal es tan alto que la deformación alcanza 1% THD (Distorsión armónica total). El CLIP LED (19) no debería estar encendido constantemente o no debería parpadear repetidamente durante el funcionamiento. Para la reproducción de un sonido nitido, el LED debería iluminarse de vez en cuando y solamente por unos instantes. Si el CLIP LED (19) queda encendido o parpadea repetidamente, se obtendrá un sonido deformado que puede dañar sus altavoces. En este caso, reduzca el nivel de la señal reduciendo el mando del nivel de entrada para el canal afectado por la distorsión o reduzca el nivel en la fuente. Si el CLIP LED (19) se enciende cuando no hay señal, esto puede indicar una señal DC en la salida lo cual puede dañar los altavoces (la señal DC no se oye). Sírvase notar que cuando se utiliza el amplificador en el modo MONO en PUENTE, los dos CLIP LED (19) de los canales puenteados funcionarán simultáneamente.

LEVEL CONTROLS (MANDOS DE NIVEL): LEVEL CONTROLS (20, 21), establezca los niveles de entrada necesarios para cada canal. Solamente el CHANNEL 1 LEVEL CONTROL (20) (Mando de nivel del CANAL 1) funciona en el modo de MONO en PUENTE

HACE FALTA APAGAR EL AMPLIFICADOR ANTES DE CAMBIAR EL MODO DE FUNCIONAMIENTO.

El aparato tiene dos canales para el funcionamiento estéreo. Cada canal suministra una señal separada y diferenciada a las salidas de los altavoces según la señal recibida en las entradas. Las instrucciones siguientes corresponden a las aplicaciones con altavoces de 4 o 8 ohmios.

1. Con el aparato apagado, ajuste el OPERATION MODE SWITCH (5) para la posición STEREO.

2. Con el aparato apagado, conecte los cables de entrada a las entradas de los CANALES 1 y 2 utilizando los jacks 1/4" (1, 2) o XLR (3, 4).

3. Conecte los altavoces a los SPEAKER OUTPUTS (10, 12) de los CANALES 1 y 2. TODA LA CARGA DE LOS ALTAVOCES DEBE SER POR LO MENOS 4 OHMIOS POR CANAL. Si Usted trata de conectar una menor impedancia, el amplificador pasará al modo de protección y se parará hasta que las condiciones de carga hayan sido corregidas.
4. Con los CONTROLES DE VOLUMEN (20, 21) de ambos canales ajustados en cero(totalmente hacia la izquierda), active el INTERRUPTOR DE ENCENDIDO (15). Con los controles de volumen de su MEZCLADOR totalmente a cero, aumente el volumen del amplificador hasta el nivel máximo deseado. Observe que cuando los LED DE DISTORSIÓN (19) se encienden, hay una deformación en la sección de salida del amplificador. Si un LED DE DISTORSIÓN (19) queda encendido o parpadea repetidamente, reduzca el nivel de la señal reduciendo el mando del nivel de entrada del canal afectado por la distorsión o reduzca el nivel en la fuente.
5. Ahora ajuste el VOLUMEN de su MEZCLADOR al nivel de escucha deseado. También tiene la opción de mantener el volumen de ambos altavoces iguales o, en ciertas situaciones, usted puede ajustar los controles de forma que un lado tenga un volumen más alto que el otro.

Siga esta instrucciones para el funcionamiento mono en paralelo utilizando un solo cable de entrada; tendrá la misma señal monofónica en ambas salidas de los CANALES 1 y 2. La salida de cada canal está controlada separadamente por el mando de nivel de este canal.

1. Con el aparato apagado, ajuste el OPERATION MODE SWITCH (5) para la posición PARALLEL MONO.
2. Con el aparato apagado, conecte los cables de entrada al CANAL 1 solamente utilizando el 1/4" INPUT JACKS (1) o XLR (3)del CANAL 1.

3. Conecte los altavoces a los SPEAKER OUTPUTS (10, 12) de los CANALES 1 y 2. TODA LA CARGA DE LOS ALTAVOCES DEBE SER POR LO MENOS 4 OHMIOS POR CANAL. Si Usted conecta el aparato con menor impedancia, el amplificador pasará al modo de protección y se parará hasta que las condiciones de carga hayan sido corregidas.

4. Con los CONTROLES DE VOLUMEN (20, 21) de ambos canales ajustados en cero(totalmente hacia la izquierda), active el INTERRUPTOR DE ENCENDIDO (15). Con los controles de volumen de su MEZCLADOR totalmente a cero, aumente el volumen del amplificador hasta el nivel máximo deseado. Observe que cuando los LED DE DISTORSIÓN (19) se prendan, hay una distorsión en la sección de salida del amplificador. Si un LED DE DISTORSIÓN (19) queda encendido o parpadea repetidamente, reduzca el nivel de la señal reduciendo el mando del nivel de entrada del canal afectado por la distorsión o reduzca el nivel en la fuente.

5. Ahora ajuste el VOLUMEN de su MEZCLADOR al nivel de escucha deseado. También tiene la opción de mantener el volumen de ambos altavoces iguales o, en ciertas situaciones, usted puede ajustar los controles de forma que un lado tenga un volumen más alto que el otro.

Siga las siguientes instrucciones para puentear las salidas de un aparato. El puenteo del amplificador convierte el aparato en un canal monofónico o único. Se puede utilizar el amplificador con cargas de 8 ohmios o más solamente en el modo mono de puente. Este modo se utiliza para suministrar un voltaje superior con más posibilidades para su altavoz. Antes de ajustar su amplificador para el funcionamiento mono en puente, cerciórese de que el amplificador pueda manejar el nivel de potencia más alto suministrado por el amplificador en el modo MONO de PUENTE.

CUIDADO: UN VOLTAJE DE MAS DE 100 VOLTIOS PUEDE SER PRODUCIDO EN LOS BORNES DE SALIDA DEL PUENTE EN ESTE MODO.

1. Con el aparato apagado, ajuste el OPERATION MODE SWITCH (5) para la posición BRIDGE.
2. Con el aparato apagado, conecte los cables de entrada a la entrada del CANAL 1 utilizando sea el 1/4" (1) o XLR INPUT JACKS (3) del CANAL 1. La otra entrada del CANAL 1 se puede utilizar para acoplar a otro amplificador.

3. Conecte los altavoces al BRIDGE SPEAKER OUTPUT (11) solamente. Cerciórese de que la polaridad de sus conexiones sea correcta. La carga total de los altavoces debe ser por lo menos 8 ohmios o más. Si Usted trata el funcionamiento con menor impedancia, el amplificador pasará al modo de protección y se parará hasta que las condiciones de carga hayan sido corregidas.

4. Con el CONTROL DE VOLUMEN (20) de ambos canales ajustados en cero(totalmente hacia la izquierda), active el INTERRUPTOR DE ENCENDIDO (15). Con el control de volumen de su MEZCLADOR totalmente a cero, aumente el volumen del amplificador hasta el nivel máximo deseado. Observe que cuando los LED DE DISTORSIÓN (19) se prendan, hay una deformación en la sección de salida del amplificador. Si un LED DE DISTORSIÓN (19) queda encendido o parpadea repetidamente, reduzca el nivel de la señal al reducir el mando del nivel de entrada del canal afectado por la distorsión o reduzca el nivel en la fuente. Durante el funcionamiento MONO EN PUENTE, el nivel del CANAL B es inactivo; sin embargo, los LED de ambos canales parpadearán simultáneamente y mostrarán las condiciones de salida.

5. Ahora ajuste el VOLUMEN de su MEZCLADOR al nivel de escucha deseado. También tiene la opción de mantener el volumen de ambos altavoces iguales o, en ciertas situaciones, usted puede ajustar los controles de forma que un lado tenga un volumen más alto que el otro.

USO DEL SIGNAL GROUND LIFT SWITCH:

(INTERRUPTOR DE SEPARACIÓN DE TIERRA DE SEÑAL)

Según la configuración de su sistema, a veces el hecho de aplicar la tierra/masa ayudará a conseguir una señal con menos ruido. A veces, el hecho de separar la tierra puede eliminar bucles de tierra y zumbido para crear una vía de señal mas nitida.

1. Con el amplificador de señal encendido, escuche el sistema en modo de reposo (sin presencia de señal) con tierra aplicada (SIGNAL GROUND LIFT SWITCH (6) (Interruptor de separación de tierra) en la posición izquierda).
2. SIGNAL GROUND LIFT SWITCH: Apague el aparato antes de desplazar el SIGNAL GROUND LIFT SWITCH (6) (Interruptor de separación de tierra de señal). Separe la masa del chasis moviendo el SIGNAL GROUND LIFT SWITCH (6) a la derecha, encienda el aparato de nuevo y escuche para determinar cual de las posiciones le dará señal sin ruido de fondo y sin zumbido. Mantenga el SIGNAL GROUND LIFT SWITCH (6) en la posición de puesta a tierra si el nivel del ruido permanece igual.

CUIDADO: NO DESCONECTE DE NINGUNA MANERA LA TIERRA A.C. EN EL AMPLIFICADOR. EL HECHO DE DESCONECTAR LA TIERRA A.C. PUEDE SER PELIGROSO.

ESPECIFICACIONES TECNICAS:

	X-01	X-02	X-03	X-04
Potencia de salida EIA:......	1 kHz @ 1% DAT, Wef
Ambos canales activos, 8 ohmios	85	140	200	200
Ambos canales activos, 4 ohmios	110	200	300	200
Mono en puente, 8 ohmios	220	400	600	600
Capacidad dinámica, dB:
8 ohmios	1,4	1,5	1,6	1,6
4 ohmios	1,9	2,0	2,2	2,2
Respuesta en frecuencia ......30 Hz – 50 kHz
Distorsión armónica total......menos de 0,05%, típicamente 0,02% en 1 kHz
Relación señal-ruido......100 dB por debajo del poder nominal en 8 ohmios
Factor de atenuación......más de 200 @ 8 ohmios
Factor de Recuperación......20 V/μS
Ganancia de voltaje, dB	28	30	32	32
Sensibilidad de entrada (para potencia nominal en 8 ohmios)......1 Vef
Impedancia de entrada, desbalanceada......10 kOhmios
Impedancia de entrada, balanceada......20 kOhmios
Consumo energético, Watios	500	800	1200	1200
(para potencia nominal en 4 ohmios, con ambos canales activos)
Alimentación requerida......110-120 V/ 60 Hz y 220-240 V/50 Hz
Indicadores:......1 LED de encendido
......1 LED de protección
......1 LED de señal por canal (para X-01, X-02, X-03)
......1 VU-metro por canal (para X-04)
Enfriamento......ventilador, aire forzado de frente hacia atrás
Protección......cortocircuito, corriente continua, disruptor
......térmico, filtros de frecuencia sub/ultrasónica, temporización
......de puesto en marcha, fusible principal, fusibles cc secundarios)
Conectores:
Entradas equilibras/desequilibradas......Jack de 14 /XLR
Salidas de altavoz......bornes de 3 vías/Jack de 14 "
Dimensiones:
X-01, X-02, X-03:......483 x 273 x 89 mms
X-04......483 x 273 x 133 mms
Peso	7,4 kgs	8,1 kgs	9,2 kgs	9,8 kgs

LAS ESPECIFICACIONES Y EL DISEÑO PUEDEN CAMBIAR SIN PREVIO AVISO PARA PROPÓSITO DE MEJORA.

PROBLEMA	CAUSA	SOLUCIÓN
ELAPARATO NO PRODUCE SONIDO. EL LED DE ALIMENTACIÓN NO SE ENCIENDE.	• EL INTERRUPTOR DE ENERGÍA NO ESTÁ EN LA POSICIÓN ON (ACTIVADO).• EL CABLE ELÉCTRICO NO ESTÁ CONECTADO EN EL AMPLICADOR NI EN LA TOMA.• TOMA C.A. NO ACTIVA.• FUSIBLE PRINCIPAL DEL AMPLICADOR DEFECTUOSO.	• PONGA EL INTERRUPTOR EN LA POSICIÓN ON.• CONECTE EL CABLE ELÉCTRICO AL CIRCUITO DE SUMINISTRO DE ENERGÍA ELÉCTRICA DE CORRIENTE ALTERNA.• VERIFIQUE EL ESTADO DE LA TOMA.• REEMPLACE EL FUSIBLE PRINCIPAL DEL AMPLICADOR EN EL PANEL TRASERO POR UNO DEL TIPO Y DE LA CAPACIDAD CORRECTOS.
EL LED DE ALIMENTACIÓN DEL AMPLICADOR ESTÁ ENCENDIDO PERONO HAY SONIDO.	• NO HAY SEÑAL DE LA FUENTE DE ENTRADA.• FUENTE DE ENTRADANO CONECTADA.• CABLE DE CONEXIÓN DE ENTRADA DEFECTUOSO.• ALTAVOCES NO CONECTADOS.• CABLE DEL/DE LOS ALTAVOCES DEFECTUOSO.• SISTEMA(S) DE LOS ALTAVOCES INOPERATIVO(S)• MANDOS DE NIVEL DEL AMPLICADOR AJUSTADOS EN CERO.	• VERIFIQUE SI LA FUENTE DE ENTRADA FUNCIONA CORRECTAMENTE.• VERIFIQUE LOS CABLES Y LAS CONEXIONES DE ENTRADA. REEMPLACE LOS CABLES DUDOSOS POR CABLES BUENOS.• VERIFIQUE LOS CABLES Y LAS CONEXIONES DE LOS ALTAVOCES. REEMPLACE LOS CABLES DUDOSOS POR CABLES BUENOS.• VERIFIQUE EL ESTADO DE OPERACIÓN Y EL ESTADO DEL SISTEMA DE ALTAVOC. VERIFIQUE SI LOS MANDOS DE NIVEL ESTÁN BIEN AJUSTADOS.
EL SONIDO ESTÁ PRESENTE PERO EL VOLUMEN ES DEMASIADO DÉBIL AUNQUE EL APARATO DE FUENTE HA SIDO AJUSTADO PARA ALTO NIVEL.	• MANDOS DEL NIVEL DE ENTRADA DEL AMPLICADOR AJUSTADOS DEMASIADO BAJOS.• CONEXIONES DE ESPIGA ERRÓNEAS EN LOS CABLES.	• AJUSTE LOS MANDOS DE NIVEL SEGÚN LAS INSTRUCCIONES.• USE CABLES CORRECTOS (COMO SE MUESTRA EN LA PARTE TRASERA DELAPARATO)
MUY POCO O NINGUNA SALIDA DEL ALTAVOZ DE SUBGRAVES O NINGUN TONO BAJO PROCEDENTE DE LOS ALTAVOCES DE ALCANCE TOTAL CUANDO FUNCIONAN SIN ALTAVOCES DE SUBGRAVES.	• EL CONMUTADOR DE FRECUENCIA OCUPA LA POSICIÓN DE ALCANCE TOTAL	• PONGA EL CONMUTADOR DE FRECUENCIA EN LA POSICIÓN DE 120 HZ (O 180 HZ)
SE OYE UN FUERTE ZUMBIDO DE 50/60 HZ O 100/120 HZ EN TODO MOMENTO POR LOS ALTAVOCES.	• CONEXIÓN DE TIERRA INCORRECTA O DEFECTUOSA EN LAS ENTRADAS. TIERRA INCORRECTAO DEFECTUOSA EN LOSAPARATOS DE LA FUENTE DE ENTRADA.• CONEXIÓN DE TIERRA INCORRECTA O DEFECTUOSA EN LA TOMA C.A.• BUCLE DE TIERRA ATRAVÉS DE LA CONEXIÓN DE LA LÍNEA C.A./RACK.	• VERIFIQUE SI EXISTE LA TIERRACORRECTA EN LALÍNEA.C.A. EN ELAMPLICADOR YEN TODOSLOSAPARATOS DE ENTRADA.• VERIFIQUE LOS CABLES DE ENTRADA PARA TODOS LOS APARATOS DE FUENTE Y EL TRATAMIENTO DE SEÑALES ASÍ COMO LOS CABLES DE ENTRADA HACIA EL AMPLICADOR DE POTENCIA. VERIFIQUE LA POSICIÓN DEL GROUND LIFT SWITCH SEGÚN LAS INSTRUCCIONES CORRESPONDIENTES.• NUNCA SEPARE LA TIERRA DE LA LÍNEA C.A. DEL AMPLICADOR, SI NO ESTÁ FAMILIARIZADO CON TAL PROCEDIMIENTO O CON EL PROCEDIMIENTO DE UNIFICACIÓN, NO TRATE DE EJECUTAR TALES PROCEDIMIENTOS SIN PRIMERO CONSULTAR CON SU VENDEDOR O CON UN TÉCNICO DE SONIDO CALIFICADO PARA MÁS INFORMACIONES SOBRE LA PUESTA A TIERRA. SI SE HACEN INCORRECTAMENTE, TALES PROCEDIMIENTOS PUEDEN REPRESENTAR UN PELIGRO DE SEGURIDAD Y/O DE INCENDIO.
DISTORSIÓN DEL SONIDO.	• DISTORSIÓN EN EL APARATO FUENTE DE SONIDO.• NIVEL DE ENTRADAESTABLECIDO DEMASIADO ALTO.	• VERIFIQUE LOS INDICADORES DE DISTORSIÓN EN LOS APARATOS DE ENTRADA Y REESTABLEZCA LOS NIVELES SI HACE FALTAPARA ELIMINARLA.• AJUSTE LOS MANDOS DE NIVEL SEGÚN LAS INSTRUCCIONES.
EL LED DE PROTECCIÓN QUEDA ENCENDIDO O SE ENCIENDE Y SE APAGA DE MANERA INTERMITENTE DESPUÉS DE UTILIZAR EL AMPLICADOR POR POCO TIEMPO.	• ELAPARATO ESTÁ FUNCIONANDO PARA UNA TEMPERATURAEXCESIVAMENTE ELEVADA.• IMPEDANCIA MUY BAJA DEL ALTAVOZ. CORTOCIRCUITO EN LOS CONECTORES DEL ALTAVOZ, EN EL CABLE O EN EL SISTEMA DE ALTAVOZ.	• VERIFIQUE SI EL AMPLICADOR ESTÁ ADECUADAMENTE VENTILADO EN LOS PANELES DE FRENTE Y DEATRÁS DONDE LOS ORIFICIOS DE VENTILACIÓN ESTÁN COLOCADOS. EN CASO DE RECALENTAMIENTO, DEJE ENFRIAR AL AMPLICADOR ANTES DE APLICAR UNA SEÑAL DE ENTRADA.• VERIFIQUE LAS IMPEDANCIAS DEL SISTEMA DELTAVOZ. LA IMPEDANCIA TOTAL DEL SISTEMA DEBE SER POR LO MENOS 4 OHMIOS POR CANAL CUANDO EL OPERATION MODE SWITCH OCUPALAPOSICIÓN STEREO O PARALLELMONO. EN EL BRIDGE MODE, LA IMPEDANCIA DEBE SER POR LO MENOS 8 OHMIOS. SINO ESTÁ SEGURO CUALES LA CARGADE IMPEDANCIATOTAL DE LOSALTAVOCES, CONSULTE CON SU VENDEDOR PARAMÁS INFORMACIONES.• VERIFIQUE EL ESTADO DE LOS CABLES DELTAVOZ.• SI SE USAN CONEXIONES CON HILO DESNUDO EN LAS SALIDAS DEL AMPLICADOR, NINGUN HILO DE CONECTOR PUEDE TOCAR A CUALQUIER OTRO CONECTOR.
EL FUSIBLE SE FUNDE A INTERVALOS.	• IMPEDANCIA DE LA CARGA DEL ALTAVOZ DEMASIADO BAJA.• TIPO DE FUSIBLE O CAPACIDAD DEL FUSIBLE INCORRECTO.	• VERIFIQUE SI HAY CORTOCIRCUITOS EN LAS SALIDAS.• VERIFIQUE LA IMPEDANCIA DE SUALTAVOZ (INFORMACIÓN SUMINISTRADA POR SU VENDEDOR).3. VERIFIQUE SI EL TIPO Y LA CAPACIDAD DEL FUSIBLE SON CORRECTOS.
EL/LOS LED(S) DE PROTECCIÓN QUEDA(N) ENCENDIDOS(S) SIN ALTAVOZ CONECTADO Y CON EL AMPLICADOR ENFRIADO.	• AMPLICADOR FALLADO.	• LLAME EL DEPARTAMENTO DE SERVICIO Y DE MANTENIMIENTO DE GEMINI O A SU VENDEDOR AUTORIZADO PARA HABLAR CON UN TÉCNICO CALIFICADO. EN LOS EE.UU, 1-732-738-9003.
