HL80833 - Herramientas de jardineria HOMELITE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de alta presión
Marca	HOMELITE
Modelo	HL80833
Presión máxima	2600 psi (17 930 kPa)
Caudal máximo	9,08 L/min (2,4 gal/min)
Motor	170 cm³ OHV 4 tiempos
Capacidad del tanque de combustible	1,1 L (0,29 gal)
Capacidad de aceite del motor	0,6 L (20 oz)
Temperatura máxima del agua de entrada	40 °C (104 °F)
Longitud de la manguera de alta presión	7,6 m (25 pies)
Peso (estimado)	Aproximadamente 25 kg (55 lb)
Combustible	Gasolina sin plomo (E10 o E15 máximo)
Funciones principales	Limpieza a alta presión, plato de limpieza, aplicación de detergente (Soap Blaster™)
Boquillas incluidas	3 boquillas de conexión rápida + Soap Blaster™
Accesorios incluidos	Plato de limpieza, lanza de pulverización, manguera de jardín en espiral, herramienta de limpieza de boquilla
Mantenimiento	Limpieza del filtro de aire, cambio de aceite, limpieza de boquilla, vaciado de combustible para almacenamiento
Seguridad	Bloqueo de gatillo, parada del motor, protección ocular obligatoria, no dirigir el chorro hacia personas
Garantía	2 años para uso doméstico, 90 días para uso comercial
Piezas de repuesto	Disponibles a través del servicio postventa (número 1-800-242-4672)
Información general	Uso exterior únicamente, superficie plana, solo agua fría

Preguntas frecuentes - HL80833 HOMELITE

¿Cómo arrancar el limpiador de alta presión HOMELITE HL80833?

Asegúrese de que los niveles de aceite y combustible sean correctos, abra el agua, purgue el aire presionando el gatillo. Coloque el interruptor del motor en ON, cierre la válvula de arranque, tire del arrancador hasta sentir resistencia y luego de un tirón seco. Una vez arrancado, abra la válvula.

¿Qué tipo de aceite de motor usar para el HL80833?

Use aceite de motor 4 tiempos SAE 10W30 (o SAE30). La capacidad es de 0,6 L (20 oz). No poner demasiado aceite.

¿Cómo aplicar detergente con este limpiador?

Instale la boquilla Soap Blaster™, coloque la manguera de inyección en el tanque de detergente. Para una aplicación de largo alcance, empuje la boquilla hacia arriba; para corto alcance, hacia abajo. Rocíe sobre superficie seca, no deje secar.

¿Qué hacer si una boquilla está obstruida?

Detenga el motor, cierre el agua, presione el gatillo para liberar la presión. Retire la boquilla, use un clip o la herramienta proporcionada para desobstruir, luego enjuague a contracorriente. Vuelva a montar y pruebe.

¿Cómo almacenar el limpiador para el invierno?

Vacíe el combustible o agregue un estabilizador. Cambie el aceite. Vacíe la bomba tirando 6 veces del arrancador. Guarde en un lugar seco y libre de heladas. Baje el manillar para ahorrar espacio.

¿Por qué no arranca el motor?

Verifique el combustible, el interruptor del motor (en ON), el estado de la bujía y el cable de encendido. Si la bujía está sucia, límpiela o reemplácela.

¿Qué presión puedo alcanzar con el HL80833?

La presión máxima es de 2600 psi (17 930 kPa) con la boquilla roja (alta presión). Use la boquilla verde para presión media.

¿Puedo usar agua caliente o agua de piscina?

No, solo agua fría (máx 40 °C) del grifo. El agua caliente o de piscina dañaría la bomba.

¿Cómo limpiar el filtro de aire?

Presione la lengüeta de la tapa del filtro de aire para abrirla, retire el filtro, golpéelo suavemente para quitar la suciedad o sople con aire comprimido. Vuelva a colocar el filtro y cierre la tapa.

¿Qué accesorios se incluyen con el HL80833?

El kit incluye: 3 boquillas de conexión rápida (incluyendo Soap Blaster™), lanza de pulverización, manguera de alta presión de 7,6 m, plato de limpieza, manguera de jardín en espiral, herramienta de limpieza de boquilla y manual.

MANUAL DE USUARIO HL80833 HOMELITE

Su lavadora de presión ha sido diseñada y fabricada de conformidad con las estrictas normas para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer y comprender el manual del operador antes de usar este producto.

Le agradecemos su compra.

GUARDE ESTE MANUAL PARA

FUTURAS CONSULTAS

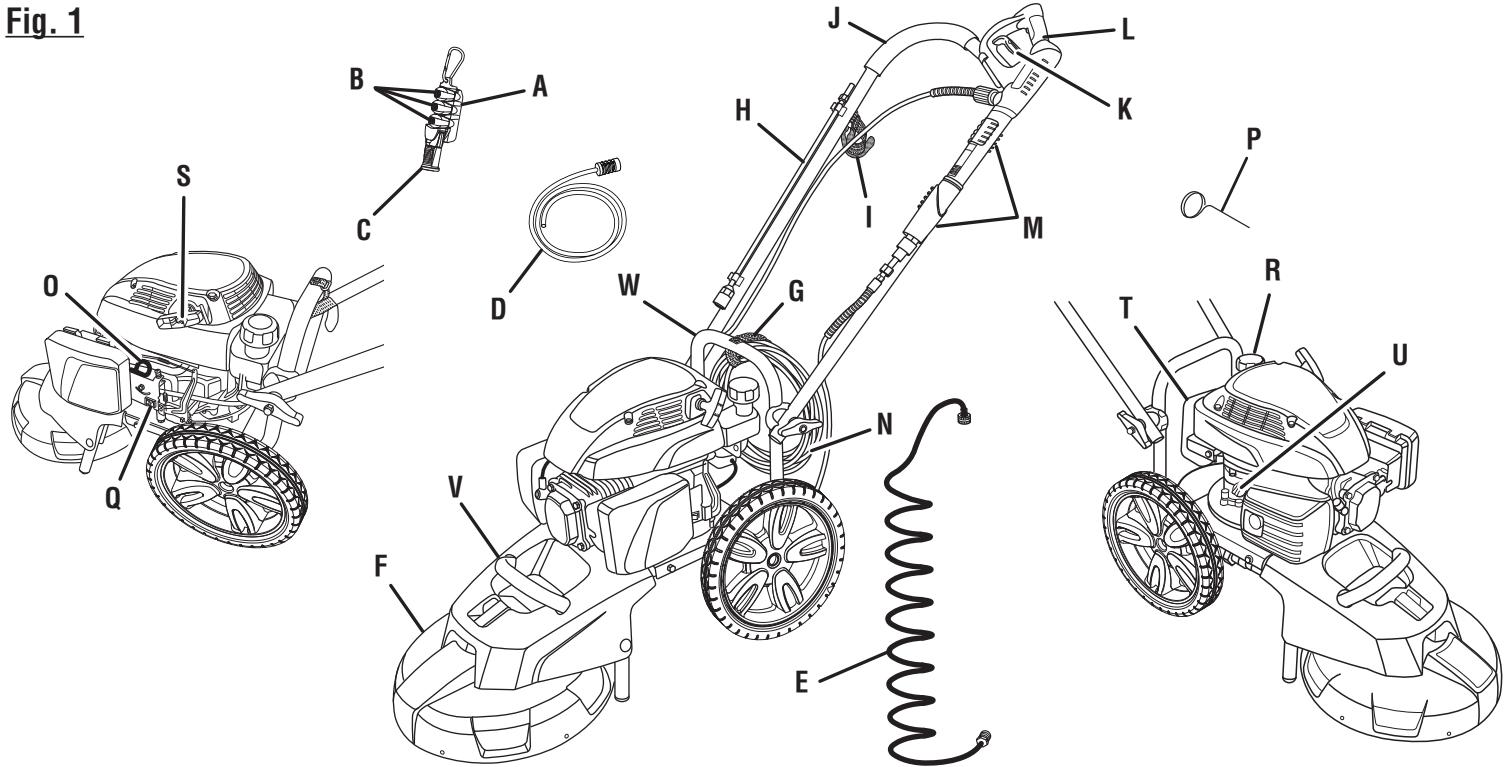

A - Porta boquillas con resorte de soporte B - Boquillas de conexión rápida C - Boquilla Soap Blaster™ D - Manguera de inyección con filtro E - Manguera de jardín que se enrolla automáticamente F - Unidad de limpieza G - Correa de almacenamiento de la manguera de alta presión H - Tubo rociador I - Correa de almacenamiento de la manguera de jardín J - Mango K - Gatillo con seguro L - Mango del gatillo

M - Soportes del mango del gatillo N - Manguera de alta presión O - Palanca del ahogador P - Limpiador de boquillas Q - Interruptor del motor R - Tapa del tanque de combustible S - Mango del arrancador con cuerda T - Tanque de combustible U - Tapa del aceite con varilla de nivel V - Mango de acarreo delantero W - Mango de acarreo trasero

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo que se facilita su manejo y mantenimiento.

ADVERTENCIA:

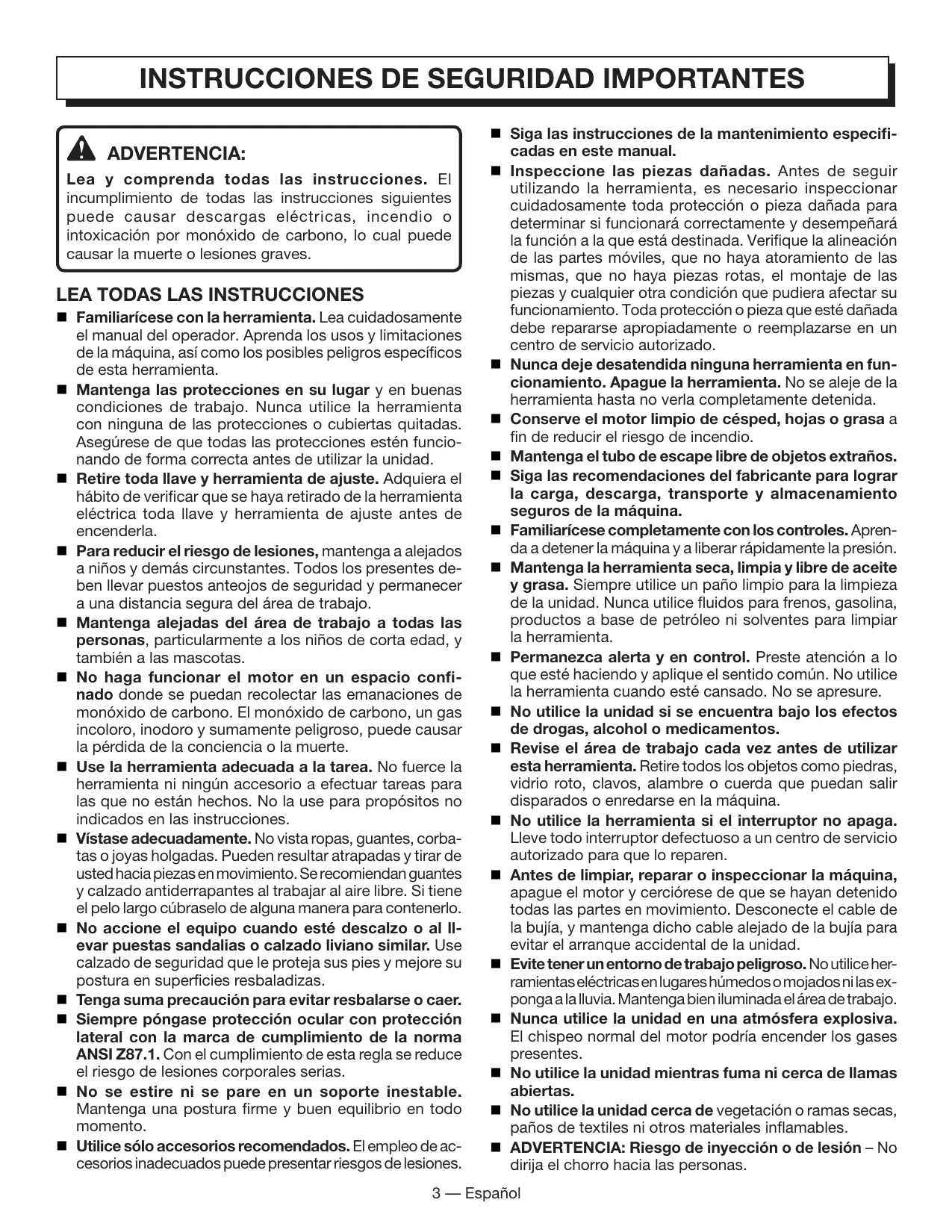

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El incumplimiento de todas las instrucciones siguientes puede causar descargas eléctricas, incendio o intoxicación por monóxido de carbono, lo que podría causar la muerte o lesiones graves.

LEA TODAS LAS INSTRUCCIONES

Familiarícese con la herramienta. Lea cuidadosamente el manual del operador. Aprenda los usos y limitaciones de la máquina, así como los posibles peligros específicos de esta herramienta. - Mantenga las protecciones en su lugar y en buenas condiciones de trabajo. Nunca utilice la herramienta con ninguna de las protecciones o cubiertas quitadas. Asegúrese de que todas las protecciones funcionen de forma correcta antes de utilizar la unidad. Retire toda llave y herramienta de ajuste. Adquiera el hábito de verificar que se haya retirado de la herramienta eléctrica toda llave y herramienta de ajuste antes de encenderla. Para reducir el riesgo de lesiones, mantenga alejados a niños y demás circunstantes. Todos los presentes deben llevar puestos anteojos de seguridad y permanecer a una distancia segura del área de trabajo. - Mantenga alejadas del área de trabajo a todas las personas, particularmente a los niños de corta edad, y también a las mascotas. ■ No haga funcionar el motor en un espacio confinado donde se puedan recolectar las emanaciones de monóxido de carbono. El monóxido de carbono, un gas incoloro, inodoro y sumamente peligroso, puede causar la pérdida de la conciencia o la muerte. Use la herramienta adecuada para el área. No fuerce la herramienta ni ningún accesorio a efectuar tareas para las que no están hechos. No la use para propósitos no indicados en las instrucciones. Vístase adecuadamente. No vista ropas, guantes, corbatas o joyas holgadas. Pueden resultar atrapadas y tirar de usted hacia piezas en movimiento. Se recomiendan guantes y calzado antiderrapantes para el trabajo al aire libre. Si tiene el pelo largo, cúbralo de una forma para contenerlo. - No opere el equipo cuando esté descalzo o al llevar puestos sandalias o calzado liviano similar. Use calzado de seguridad que le proteja sus pies y mejore su postura en superficies resbaladizas. Tenga suma precaución para evitar resbalarse o caerse. Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias. ■ No se estire ni se pare en un soporte inestable. Mantenga una postura firme y buen equilibrio en todo momento. - Utilice solo accesorios recomendados. El empleo de accesorios inadecuados puede presentar riesgos de lesiones.

■ Siga las instrucciones de mantenimiento especializadas en este manual. ■ Inspeccione las piezas dañadas. Antes de seguir utilizando la herramienta, es necesario inspeccionar cuidadosamente toda protección o pieza dañada para determinar si funciona correctamente y desempeñará la función a la que está destinada. Verifique la alineación de las partes móviles, que no haya atoramiento de las mismas, que no haya piezas rotas, el montaje de las piezas y cualquier otra condición que pudiera afectar su funcionamiento. Toda protección o pieza que esté dañada debe repararse apropiadamente o reemplazarse en un centro de servicios autorizado. - Nunca deje desatendida ninguna herramienta en funcionamiento. Apague la herramienta. No se aleje de la herramienta hasta no verla completamente detenida. ■ Conserve el motor limpio de césped, hojas o grasa a fin de reducir el riesgo de incendio. - Mantenga el tubo de escape libre de objetos extraños. ■ Siga las recomendaciones del fabricante para lograr la carga, descarga, transporte y almacenamiento seguros de la máquina. Familiarícese completamente. Aprenda a detener la máquina y a liberar rápidamente la presión. - Mantenga la herramienta seca, limpia y libre de aceite y grasa. Siempre utilice un paño limpio para la limpieza de la unidad. Nunca utilice fluidos para frenos, gasolina, productos a base de petróleo ni solventes para limpiar la herramienta. Permanezca alerta y en control. Preste atención a lo que esté haciendo y aplique el sentido común. No utilice la herramienta cuando esté cansado. No se apresure. No utilice la unidad si se encuentra bajo los efectos de drogas, alcohol o medicamentos. Revise el área de trabajo cada vez antes de utilizar esta herramienta. Retire todos los objetos como piedras, vidrio roto, clavos, alambre o cuerda que puedan ser disparados o enredarse en la máquina. ■ No utilice la herramienta si el interruptor no apaga. Lleve todo interruptor defectuoso a un centro de servicios autorizado para que lo reparen. - Antes de limpiar, reparar o inspeccionar la máquina, apague el motor y cerciórese de que se hayan detenido todas las partes en movimiento. Desconecte el cable de la bujía, y mantenga dicho cable alejado de la bujía para evitar el arranque accidental de la unidad. Evite tener un entorno de trabajo peligroso. No utilice herramientas eléctricas en lugares húmedos o mojados ni las exponga a la lluvia. Mantenga bien iluminada el área de trabajo. - Nunca utilice la unidad en una atmósfera explosiva. El chispeo normal del motor podría encender los gases presentes. No utilice la unidad cuando fume ni cerca de llamas abiertas. - No utilice la unidad cerca de vegetación o ramas secas, paños de textiles ni otros materiales inflamables. ■ ADVERTENCIA: Riesgo de inyección o de lesión – No dirija el chorro hacia las personas.

REGLAS DE SEGURIDAD ESPECÍFICAS

• Nunca dirija un chorro de agua en dirección de personas o animales, ni hacia dispositivos eléctricos.
• Antes de comenzar cualquier operación de limpieza, cierre puertas y ventanas. Despeje el área a limpiar y elimine cualesquier desechos, juguetes, muebles de patio u otros objetos que pudiesen crear un peligro.
• Nunca alce ni transporte la máquina cuando esté en marcha.
• Nunca ponga en marcha la máquina si se ha formado hielo en cualquier parte del equipo. ■ No use soluciones ácidas, alcalinas, solventes, materiales inflamables o de grado industrial en este producto. Estos productos pueden causar lesiones físicas al operador y daños irreparables a la máquina. Siempre ponga en marcha la máquina en superficies niveladas. Si el motor se inclina, podría agarrotarse debido a la lubricación insuficiente (incluso con el nivel de aceite al máximo).
• ADVERTENCIA: Los chorros de alta presión pueden ser peligrosos si se utilizan indebidamente. Nunca dirija el chorro a personas, animales, dispositivos eléctricos ni a la máquina misma.
• Nunca intente efectuar ajustes mientras el motor está en marcha (excepto cuando lo recomiende específicamente el fabricante).
• Cuando el motor está en marcha, es imperativo que las cubiertas de protección cubran las partes en movimiento.
• Mantenga la entrada de aire de enfriamiento (el área del arrancador retráctil) y el ducto del silenciador alejados un mínimo de 91 cm (tres pies) de cualquier edificación, obstrucciones y otros objetos combustibles.
• Mantenga alejado el motor de materiales inflamables y de otros materiales peligrosos. ■ Evite el contacto con las partes calientes de la unidad. El silenciador y otras partes del motor se calientan mucho; ponga precaución. No toque la bujía ni el cable de ignición durante el arranque ni durante el funcionamiento del motor. Cada vez antes de usar la unidad, inspeccione las mangueras de combustible y los acoplamientos pertinentes para verificar que no estén flojos ni haya derrames de combustible.
• Antes de cada uso, inspeccione los pernos y las tuercas para verificar que estén apretados. Una tuerca o perno sueltos pueden causar problemas graves en el motor. Siempre reabastezca el combustible al aire libre. Nunca reabastezca el combustible en espacios interiores ni en áreas con ventilación insuficiente.
• Nunca guarde la máquina con combustible en el tanque dentro de un edificio donde haya presentes fuentes de ignición, como calentadores de agua y calentadores locales, secadoras de ropa y cosas parecidas.
• Mantenga los pies alejados de la manguera de jardín al usar este producto. Si la manguera de jardín se interpone en su camino, corre el riesgo de tropezarse. ■ Si es necesario vaciar el tanque de combustible, hágalo al aire libre. Para reducir el riesgo de incendio o de lesiones por quemadura, maneje con cuidado el combustible. Es sumamente inflamable. ■ No fume cuando esté mezclando el combustible o reabasteciendo el tanque.
• Reabastezca de combustible la unidad antes de arrancar el motor. Nunca retire la tapa del tanque de combustible ni lo reabastezca cuando la unidad esté encendida o caliente. ■ Afloje la tapa del tanque de combustible lentamente para aliviar la presión y asegúrese de que no se escape combustible por la tapa. Vuelva a colocar firmemente la tapa del tanque de combustible y la del recipiente.
• Limpie todo el combustible que se haya derramado de la unidad. Aléjese por lo menos 9 metros (30 pies) del sitio de reabastecimiento de combustible antes de encender el motor. ■ Si se derrama combustible, no intente arrancar el motor; aleje la unidad del área del derrame y evite causar una fuente de ignición hasta que se disipen los vapores del combustible.
• Nunca intente en ninguna circunstancia eliminar el combustible derramado quemándolo. ■ Antes de guardar la unidad, deje que se enfríe el motor.
• Guarde la unidad en un lugar frío y bien ventilado, a una distancia segura de todo equipo generador de chispas o llamas. ■ Guarde el combustible en recipientes diseñados específicamente para tal fin.
• Antes de transportar la unidad en un vehículo, vacíe el tanque de combustible e inmovilícela.
• Al dar servicio a la unidad, sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes puede causar un peligro o dañar el producto.
• Este producto está diseñado para funcionar solo con agua fría. ■ Asegúrese de que haya una distancia mínima de 91 cm (tres pies) de todo material combustible.
• Nunca rocíe cerca de la superficie que se va a limpiar, ya que podría dañar la superficie. ■ No utilice el resorte de soporte para sostener peso humano, equipos para juegos o atléticos, o una carga suspendida. Sostiene hasta aproximadamente 2,29 kg. Guarde estas instrucciones. Consúltelas frecuentemente y úselas para instruir a otras personas. Si presta esta herramienta, facilíteles también estas instrucciones.

SÍMBOLOS

Las siguientesPALabras de signalizacion y sus significados tienen el(objecto de explicar los niveles de riesgo relacionados con this producto.
SÍMBLO	SEÑAL	SIGNIFICADO
	PELIGRO:	Indica una situacionpeligrosa inminente,laequal,sinosevita,causarala muerte olesiones serias.
	ADVERTENCIA:	Indicauna situacionpeligrosa posiblenlaequal,sinosevita,podríacausar lamuerte olesiones serias.
	PRECAUCIÑO:	Indicauna situacionpotencialmentepeligrosa laequal,sinosevita,puedecaasarlesionesleveso moderadas.
	PRECAUCIÑO:	(Sinelsimpilo dealertadecurity)Indicauna situacionquepuede producirdaños materiales.

Es possible que se empreen en esta producto algunos de los siguientesvinculos. Le suplicamos estudiolos y,a)prender su significado. Una correcta interpretacion de这些东西vinculos le permitirá usar mejor y de wayer más segura la producto. SÍMBOLO NOMBRE DENOMINACION/EXPLICACION
	Alerta de seguridad	Indica un peligro posible de lesiones personales.
	Alerta de conditiones humedes	No exponga launidad a la lluvia ni la use en lugareshúmedos.
	Lea manual del operador	Para reducir el riesgo de lesiones, el usuario debe leer ycomprender elmanual del operador antes de usar esteproducto.
	Protección ocular	Siempre pángase protección ocular con protección lateral conlamarca de cumplimiento de la norma ANSI Z87.1.
	Superficie caliente	Para reducir el riesgo de lesiones corporales o daños materialesevite tocar toda superficie caliente.
	Riesgo de inyecciones	Para reducir el riesgo de una inyección o lesión, nunca dirija unchorro de agua hacía personas o mascotas ni ponga ningunaparte del cuero en el chorro. Las fugas presentes en mangueras yacopladores también poder causar lesiones por inyección.No sujete ninguna manguera ni acoplador.
	Riesgo de explosión	El combustible y los vapeores del mesmo son explosivos y podercausar quemaduras graves e incluso la muerte.

SÍMBOLOS

Es posible que se empleen en esta producto algunos de los siguientes@simbolos. Le suplicamos estudiolos yaabrender su significado. Una correcta interpretacion de这些东西@simbolos le permitirá usar mejor y de wayeras mássegura la producto.
SÍMBOLO	NOMBRE	DENOMINACION/EXPLICACION
	Riesgo de incendio	El combustible y los vapeores del本身就是 son extremadamenteinflamables y explosivos. El fuego pueda causar quemadurasgraves e incluso la muerte.
	Emanaciones tóxicas	Los aparatos de gasolina emiten monóxido de carbono, un gastóxico incoloro e inodoro. Si se inhala monóxido de carbonopuede causarse náusa, desmayo o la muerte.
	Contragolpe	Para reducir el riesgo de lesiones por un contragolpe, sujetefirmamente el tubo rociador con ambas manos cuando estéencendida laquina.
	Descarga electrica	Si no se usa la unidad en conditiones secas y no se observanprácticas seguras de trabajo, pueda producirse una descargaeléctrica.
	Quemaduras químicas	Para reducir el riesgo de lesiones o daños físicos, NO USESOLUCIONES ÁCIDAS, ALCALINAS, BLANQUEADORES,SOLVENTES, MATERIALIES INFLAMABLES O DE GRADONINDUSTRIAL en este producto.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor 170 cc OHV

Capacidad del tanque de combustible 1,1 litros (0,29 gal)

Presión máxima* 17 930 kPa (2600 psi)

Flujo máximo* 9,08 LPM (2,4 gpm)

Temperatura máxima de agua de cala 40°C (104°F)

*Máximo valor determinado por el estándar de PWMA 101

FAMILIARÍCESE CON LA LAVADORA DE PRESIÓN

Vea la figura 1.

Para usar este producto con la debida seguridad se debe comprender la información indicada en la herramienta y en este manual, y se debe comprender también el trabajo que intenta realizar. Antes de usar este producto, familiarícese con todas las características de funcionamiento y normas de seguridad del mismo.

UNIDAD DE LIMPIEZA

La unidad de limpieza permite limpiar extensas áreas planas y ahorra tiempo y energía en comparación con el tubo rociador.

INTERRUPTOR DEL MOTOR

El interruptor del motor se usa en combinación con el mango del arrancador retráctil para arrancar el motor. Además se usa para apagar el motor.

TANQUE DE COMBUSTIBLE

Este tanque de combustible tiene una capacidad de 1,1 litros (0,29 gal). Use gasolina sin plomo para vehículos.

ALMACENAMIENTO DE LA MANGUERA DE ALTA PRESIÓN

Una vez que la manguera de alta presión está enrollada, cuélguela en la parte trasera de la máquina utilizando la tira de gancho y lazada para ajustarla correctamente.

MOTOR 170 CC OHV

Este motor le permite a la lavadora a presión alcanzar 2600 psi (libras por pulgada cuadrada) a una velocidad de 9,09 LPM (2,4 gpm).

SUJETADOR DE BOQUILLAS CON RESORTE DE SOPORTE

El resorte de soporte unido al sujetador de boquillas permite fijar este sujetador a la unidad, o permite colocarlo en su cinturón para mayor comodidad.

ARRANCADOR RETRÁCTIL

Con un tirón del arrancador retráctil se arranca el motor.

BOQUILLA SOAP BLASTER™

Esta boquilla Soap Blaster™ puede ajustarse fácilmente para limpiar a largo plazo o a corto plazo.

SUPRESOR DE CHISPAS

Este motor no está equipado de fábrica con un supresor de chispas. En algunas áreas es ilegal operar un motor sin supresor de chispas. Hay disponible un supresor de chispas; llame al departamento de atención al consumidor y le brindaremos asistencia.

VÁLVULA DE SEGURIDAD TÉRMICA

Este dispositivo de la bomba evita que la temperatura del agua alcance un nivel peligroso; para ello, libera una pequeña cantidad de agua. Una vez aliviada el agua, la válvula de seguridad térmica se reinicializa automáticamente.

MANGO DEL GATILLO

El mango del gatillo dispone de una superficie de sujeción ranurada que proporciona control adicional de dicho tubo y reduce la fatiga del operador.

GATILLO CON SEGURO

Al tirar del gatillo sale un chorro de agua para limpiar con alta presión. El seguro ofrece protección contra todo uso no autorizado.

DESEMPAQUETADO

Este producto requiere armarse.

• Corte cuidadosamente los lados de la caja y retire el producto y cualesquier accesorios de la caja. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si una pieza incluida en la lista de contenido ya está ensamblada al producto cuando lo desempaqueta. El fabricante no ensambla las piezas de esta lista en el producto. Estas deben ser instaladas por el usuario. El uso de un producto que pueda haber sido ensamblado de forma inadecuada podría causar lesiones personales graves.

NOTA: Este producto es pesado. Para evitar sufrir lesiones en la columna, levante con las piernas, no con la espalda, y obtenga ayuda cuando sea necesario.

Inspeccione cuidadosamente el producto para asegurar que no haya sufrido rotura o daño durante el transporte. No deseche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y lo haya utilizado satisfactoriamente. Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-866-340-3912, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Lavadora de presión

Mango del gatillo

Manguera de alta presión de 7,6 m (25 pies)

Manguera de jardín que se enrolla automáticamente

Tubo rociador

Boquilla de conexión rápida (3)

Boquilla Soap BlasterTM

Sujetador de boquillas con resorte de soporte

Limpiador de boquillas

Manguera y filtro de inyección

Sujetador superior del mango del gatillo

Sujetador inferior del mango del gatillo

Tornillo del sujetador del mango del gatillo (4)

Tuerca del sujetador del mango del gatillo (4)

Barra del mango

Unidad de limpieza

Lubricante para motor de 4 tiempos (SAE 10W30)

Manual del operador

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice este producto sin haber reemplazado todas las piezas. Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador.

ADVERTENCIA:

No intente modificar este producto ni hacer accesos no recomendados para el mismo. Cualquier alteración o modificación constituye maltrato, lo cual puede causar una condición peligrosa y, como consecuencia, posibles lesiones serias.

ADVERTENCIA:

Para evitar un arranque accidental que pueda causar lesiones corporales graves, siempre desconecte el cable de la bujía del motor de la bujía misma al ensamblar las piezas.

INSTALACIÓN DE LA BARRA DEL MANGO

Vea las figuras 2 y 3.

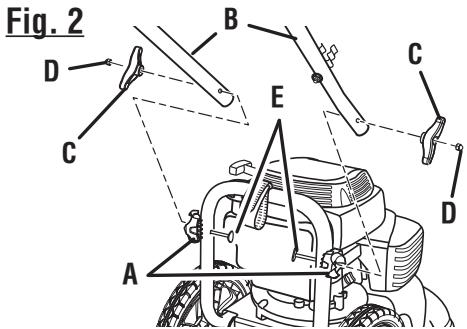

Retire del armazón la tuerca ciega y las perillas del mango. Presione los pernos del mango hasta que el extremo de ellos quede alineado con los espaciadores del mango. Instale la barra del mango como se indica. La barra del mango debe apoyarse en las ranuras de los espaciadores y los agujeros de esta barra deben alinearse con los pernos del mango. Presione los pernos del mango a través de las aberturas de la barra del mango. ■ Ensarte las perillas en los pernos del mango y ajústelas correctamente. ■ Ensarte las tuercas ciegas en el extremo de los pernos del mango y ajústelas con una llave (no viene incluida). - Coloque el tubo rociador en los clips de almacenamiento ubicados en la barra del mango.

INSTALACIÓN DE LOS SUJETADORES DEL MANGO DEL GATILLO

Vea las figuras 4 y 5.

Ubique el sujetador del mango del gatillo superior sobre la barra del mango y alinee los agujeros del sujetador con los de la barra. Asegure con sus tuercas y pernos como se muestra. - Mientras sostiene el tornillo con un destornillador Phillips, ajuste cada tuerca con la llave. - Repita los pasos para instalar el sujetador del mango del gatillo inferior. - Ajuste el área plana del mango del gatillo en el sujetador superior y el área inferior con ranuras del mango del gatillo en el sujetador inferior. Deslice hacia delante hasta que el mango del gatillo se trabe correctamente en los sujetadores. ■ Gire el mango del gatillo para que el borde inferior del mango encaje en el seguro del mango.

ARMADO DEL TUBO ROCIADOR

Vea la figura 6.

Introduzca el extremo del tubo rociador en el acoplador de salida del mango del gatillo, como se indica en la

figura 6, y ejerza presión hasta que el acoplador encaje correctamente.

CÓMO CONECTAR LA MANGUERA DE ALTA PRESIÓN AL MANGO DEL GATILLO

Vea la figura 7.

Enrosque el casquillo de la manguera de alta presión en el acoplador de entrada del mango del gatillo; para ello, gire a la derecha el casquillo de la manguera. Tire de la manguera para asegurarse de que esté debidamente asegurada.

CÓMO CONECTAR LA MANGUERA DE ALTA PRESIÓN A LA BOMBA

Vea la figura 8.

Alinee el casquillo con la conexión roscada de la bomba. Coloque el extremo del casquillo de la manguera de alta presión en la conexión roscada. Gire a la derecha el casquillo y fije firmemente la manguera a la bomba. Tire de la manguera para asegurarse de que esté debidamente asegurada.

CÓMO CONECTAR LA MANGUERA DE INYECCIÓN

Vea la figura 9.

Para poder utilizar detergente con esta máquina, debe estar conectada la manguera de inyección.

Desmonte la tapa del recipiente del detergente. Empuje el filtro de inyección transparente en el extremo del flexible de inyección. Introduzca la manguera en el recipiente de detergente de limpieza para que esta manguera filtre los restos de la base del recipiente de detergente. Monte firmemente el extremo abierto de la manguera transparente de inyección en el conector anillado, como se muestra en la figura 9.

CÓMO CONECTAR UNA MANGUERA DE JARDÍN A LA LAVADORA DE PRESIÓN

Vea las figuras 10 a 11.

PRECAUCIÓN:

Siempre observe las normas locales cuando conecte las mangueras a la tubería principal de agua. En algunas áreas existen restricciones para la conexión directa al suministro público de agua potable a fin de evitar la retroalimentación de químicos al suministro de agua potable. La conexión directa a través de un tanque receptor o de una válvula contra reflujo suele estar permitida.

El suministro de agua debe venir de la tubería principal de agua. NUNCA use agua caliente o agua de piscinas, lagos, etc. Para facilitar el uso, se proporciona una manguera de jardín que se enrolla automáticamente.

NOTA: Al usar la manguera de jardín que se enrolla automáticamente, asegúrese de que no se doble ya que se podría dañar la bomba.

Antes de conectar una manguera de jardín a la lavadora de presión:

• Deje correr agua por la manguera durante 30 segundos para limpiar toda la basura que pueda haber en el interior de la misma. Inspeccione el cedazo de la entrada de agua. Si está dañado el cedazo, no utilice la máquina sino hasta haber reemplazado aquél. Si está sucio el cedazo, límpielo antes de conectar la manguera de jardín a la máquina.

Para conectar una manguera de jardín a la máquina:

Si utiliza una manguera de jardín que no se enrolla automáticamente, desenrolle la manguera de jardín. NOTA: Debe haber un mínimo de 3 metros (10 pies) de manguera sin ninguna restricción en el flujo de la máquina, entre la entrada de la lavadora de presión y el grifo o válvula de cierre (como un conector de cierre en "Y"). - Teniendo el grifo de la manguera completamente cerrado, conecte el extremo de la manguera de jardín a la entrada de agua. Efectúe el apriete con la mano. ■ Enrolle la tira para colgar la manguera de jardín alrededor de esta de manera que dicha manguera permanezca cerca del mango y no estorbe.

INSTALACIÓN DE LA UNIDAD DE LIMPIEZA

Vea las figuras 12 a 14.

Para instalar la unidad de limpieza en la lavadora a presión:

• Conecte el extremo inferior de la manguera de suministro de agua de la lavadora a presión a la unidad de limpieza introduciendo la clavija de entrada de la unidad en el collarín bajo el encuentro por resortes que se encuentra en la manguera de suministro de agua. Ejerza presión sobre todos los extremos hasta que el acoplador encaje correctamente. Deslice la unidad de limpieza y el alojamiento de la lavadora a presión hasta conectarlas correctamente. Introduzca el extremo superior de la manguera de suministro de agua de la lavadora a presión en el acoplador de salida del mango del gatillo y ejerza presión sobre ambos extremos hasta que el acoplador encaje correctamente.

Para instalar la unidad de limpieza en el tubo rociador:

Arme el mango del gatillo y el tubo rociador como se indica anteriormente en este manual. Introduzca la clavija de entrada de la unidad de limpieza en el collarín acontecido por resortes y empuje también los extremos hasta que el acoplador encaje correctamente.

ADVERTENCIA:

Para reducir el riesgo de inyección o lesión, solo utilice la unidad de limpieza sobre superficies planas y horizontales.

Nunca levante la unidad de limpieza de la superficie de limpieza al utilizar la lavadora a presión.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familiarización con las herramientas lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple esta advertencia, los objetos que salen despedidos pueden producirle lesiones serias en los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por el fabricante de esta herramienta. El empleo de aditamentos o accesorios no recomendados podrá causar lesiones serias.

ADVERTENCIA:

Nunca dirija un chorro de agua en dirección de personas o animales, ni hacia dispositivos eléctricos. La inobservancia de esta advertencia podrá causar lesiones serias.

USOS

Esta herramienta puede emplearse para los fines enumerados abajo:

■ Uso de la unidad de limpieza: retire la suciedad y el moho de las terrazas y patios de cemento - Uso del tubo rociador: para limpiar barcos deportivos, motocicletas, muebles para el exterior, parrillas para asar y revestimientos de paredes

ABASTECIMIENTO DE LUBRICANTE DEL MOTOR

Vea la figura 15.

NOTA: Esta máquina se embarcó con hora de dos onzas de lubricante de las pruebas en el motor. Es necesario abastecer de lubricante el motor antes de arrancarlo por primera vez.

PRECAUCIÓN:

Cualquier intento de arrancar el motor sin abastecerlo de lubricante puede causar la descompostura del mismo que no está cubierta por la garantía.

• Coloque la lavadora de presión sobre una superficie horizontal nivelada. Desenrosque la tapa del aceite con varilla de nivel; para hacerlo, gírela a la izquierda.

Vierta el lubricante para motor de cuatro tiempos (SAE 10W30) y abastezca de aceite el motor hasta que el nivel del fluido alcance la parte superior del área cubierta con rayas entrecruzadas de la varilla (se suministran 18 onzas de lubricante para motor de cuatro tiempos). No lo llene en exceso. Vuelva a colocar la tapa del aceite con varilla de nivel y apriétela firmemente.

NOTA: Este motor tiene una capacidad de lubricante de 0,6 litros (20 onzas).

COMBUSTIBLES OXIGENADOS

NO USE COMBUSTIBLE E85. ANULARÁ SU GARANTÍA.

NOTA: No están cubiertos en la garantía los problemas de desempeño o daños al sistema de combustible producidos por el uso de un combustible oxigenado con un contenido superior a los porcentajes de alcohol o compuesto de éter señalados abajo.

Etanol. Las gasolinas con un contenido de 10% de etanol por volumen (comúnmente conocida como E10) o 15% de etanol por volumen (comúnmente conocida como E15) son aceptables. La E85 no lo es.

ABASTECIMIENTO DEL TANQUE DE GASOLINA

Vea la figura 16.

ADVERTENCIA:

Siempre apague el motor antes de abastecer el combustible. Nunca agregue combustible a una máquina con el motor en marcha o caliente. Aléjese por lo menos 30 pies (9 metros) del sitio de reabastecimiento de combustible antes de encender el motor. ¡No fume! La inobservancia de esta advertencia puede causar lesiones serias.

Al abastecer de gasolina la lavadora de presión, asegúrese de que la unidad está asentada en una superficie horizontal nivelada. Si está caliente el motor, permita que se enfríe la lavadora de presión antes de reabastecerla de gasolina. Siempre llene el tanque al aire libre y teniendo apagada la máquina.

NOTA: Use solo gasolina sin plomo. No mezcle con lubricante la gasolina.

• Antes de retirar la tapa del combustible, limpie el área circundante de la unidad. Retire la tapa del combustible.
• Introduzca un embudo limpio en el tanque de combustible y después vierta lentamente la gasolina en el tanque. Llene el tanque hasta una altura aproximada de 38 mm (1-1/2 pulg.) abajo de la parte superior del cuello del tanque (para permitir la expansión del combustible). Vuelva a colocar la tapa del combustible y apriétela firmemente la tapa "clinic".

FUNCIONAMIENTO

Limpie todo combustible derramado antes de encender la máquina.

ENCENDIDO Y APAGADO DE LA LAVADORA DE PRESIÓN

Vea las figuras 17 y 18.

PRECAUCIÓN:

No ponga en marcha la bomba antes de conectar y abrir el suministro de agua.

Antes de arrancar el motor:

• Conecte todas las mangueras. Revise todos los fluidos (lubricante y gasolina).
• Abra el grifo del agua y luego oprima el gatillo para purgar la presión de aire; mantenga oprimido el gatillo hasta que aparezca un chorro de agua estable.

Para arrancar el motor:

■ Ponga el interruptor del motor en la posición ON (MARCHA). Tire del arrancador. Sujete el arrancador retráctil y tire lentamente del mismo hasta sentir resistencia. Dé al arrancador retráctil un tirón corto y enérgico para arrancar el motor.

NOTA: No permita que el arrancador retráctil se retraiga violentamente antes de arrancar; represelo suavemente a su lugar original.

• Permita que el motor corra por varios segundos, entonces empuje el acelerador.

Para apagar el motor:

■ Ponga el interruptor del motor en la posición OFF (APAGADO).

USO DEL MANGO DEL GATILLO

Vea las figuras 19 y 20.

Para mayor control y seguridad, mantenga ambas manos en el mango de gatillo todo el tiempo.

Para iniciar el chorro de agua, oprima y no suelte el gatillo. Para interrumpir el flujo del chorro de agua por la boquilla, suelte el gatillo.

Para accionar el seguro:

Suba el seguro hasta colocarlo en la ranura.

Para quitar el seguro:

Baje el seguro a su posición original.

Para lograr la limpieza más eficaz, la boquilla rociadora debe estar de 203 mm a 610 mm (de 8 pulg. a 24 pulg.) de la superficie por limpiar. Si está demasiado cerca, el chorro puede dañar la superficie que se está limpiando.

SELECCIÓN DE LA BOQUILLA CORRECTA DE CONEXIÓN RÁPIDA PARA CADA TRABAJO

Vea la figura 21.

Antes de empezar cualquier trabajo de limpieza, determine cuál es la mejor boquilla para el trabajo. Cada una de las

boquillas tiene un patrón de rociado diferente. Los patrones de rociado son: 40° (para lavado y enjuague de superficies pintadas), 25° (para presión media), 0° (para limpiar lugares de difícil acceso o áreas altas), y la boquilla Soap Blaster™ (para aplicación de detergente a largo plazo o a corto plazo).

ADVERTENCIA:

NUNCA cambie boquillas sin trabar el seguro de apagado en el mango de gatillo y NUNCA apunte el rociador hacia su cara o la de otros. La característica de conexión rápida contiene resortes pequeños que pueden expulsar la boquilla con cierta fuerza. La inobservancia de esta advertencia podría causar lesiones personales.

Con el casquillo de conexión rápida es fácil cambiar la boquilla.

• Apague la lavadora de presión y cierre el suministro de agua. Oprima el gatillo para purgar el agua.

Para conectar una boquilla al mango de gatillo:

■ Accione el seguro en el mango de gatillo; para activarlo, suba aquel hasta que se trabe en la ranura. - Empuje la boquilla hacia el interior del casquillo de conexión rápida hasta que se trabe en su lugar y quede debidamente asegurado.

Para desconectar la boquilla del mango de gatillo una vez comenzado el trabajo de limpieza:

• Apague la lavadora de presión y cierre el suministro de agua. Apunte la boquilla hacia una dirección segura y oprima el gatillo para purgar el agua. ■ Accione el seguro en el mango de gatillo; para activarlo, suba aquel hasta que se trabe en la ranura. Retire la boquilla: coloque la mano sobre la boquilla y tire del casquillo de conexión rápida hacia atrás. Para guardar la boquilla, colóquela en el sujetador de boquillas.

LAVADO CON DETERGENTE

Vea las figuras 22 - 23.

NOTA: Cuando utilice detergente, use la tira para almacenamiento de la manguera de alta presión ubicada detrás de la barra del mango en vez de colocarla en la tira que está en el mango de acarreo trasero.

Use solo detergentes diseñados para lavadoras de presión; los detergentes caseros, soluciones ácidas, alcalinas, blanqueadores, solventes, materiales inflamables o de grado industrial pueden dañar la bomba. Numerosos detergentes requieren mezclarse antes de usarse. Prepare la solución de limpieza de conformidad con las instrucciones de la botella correspondiente.

• Quite la tapa del recipiente del detergente y vierta detergente en el recipiente. Vuelva a colocar la tapa del recipiente. Coloque la boquilla Soap Blaster™ en el tubo rociador.

FUNCIONAMIENTO

• Rocíe el detergente en una superficie seca, con pasadas largas uniformes traslapadas. Para evitar la formación de franjas, no permita que se seque el detergente en la superficie.

Para aplicación de detergente a largo plazo:

Con la boquilla Soap Blaster™ instalada en el tubo de rociador y apague el motor, tire la boquilla hacia arriba hasta que se trabe en su lugar.

Para aplicación de detergente a corto plazo:

Con la boquilla Soap Blaster™ instalada, encienda el tubo rociador y apague el motor, empuje la boquilla hacia abajo para que encaje.

Antes de apagar el motor:

Coloque la manguera de inyección en un balde de agua limpia. Lávela internamente durante uno o dos minutos (expulse agua limpia por el tubo rociador). Apague el motor.

NOTA: Al apagar el motor, en la posición (O) del interruptor, no se purga la presión interna del sistema. Apunte la boquilla hacia una dirección segura y oprima el gatillo para purgar el agua a presión.

ENJUAGADO CON LA LAVADORA DE PRESIÓN

• Apague la lavadora de presión y cierre el suministro de agua. Apunte la boquilla hacia una dirección segura y oprima el gatillo para purgar el agua. Accione el seguro del mango del gatillo; para activarlo, suba aquel hasta que se trabe en la ranura.
• Para retirar la boquilla, coloque una mano sobre la boquilla y luego tire del collar de conexión rápida. Coloque la boquilla en el área de almacenamiento de la boquilla en la parte superior de la unidad. Siempre utilice la boquilla adecuada a la tarea:
• Use la boquilla de presión baja (la verde) para objetivos como un coche o un bote.
• Use la boquilla de presión alta (la roja) para tareas como desprender pintura o desgrasar el camino de entrada. Cuando utilice estas boquillas, pruebe un área pequeña primero para evitar dañar la superficie.

Comience por la parte superior para enjuagar y avance hacia abajo, traslapando cada pasada.

USO DE LA UNIDAD DE LIMPIEZA

Vea las figuras 24 - 25.

• Instale la unidad de limpieza y conecte las mangueras de jardín como se describe en la sección Armado de este manual.
• Arranque la lavadora a presión como se indica anteriormente en este manual. Camine lentamente detrás de la unidad de limpieza y vaya limpiando a medida que avanza.

NOTA: Si la unidad deja marcas en la superficie, disminuya su marcha. Si el problema continúa, vea la sección Solución de problemas más adelante en este manual.

ADVERTENCIA:

Golpear cualquier obstáculo por sobre el nivel del piso con la unidad de limpieza dañará la unidad. Si esto ocurre y se produce una vibración al utilizar la lavadora a presión, detenga la unidad y reemplace el tubo rociador. Si continúa utilizando la unidad sin reemplazar el tubo rociador, PODRÁN producirse lesiones graves o daños en la unidad.

NOTA: Vea la figura 29 para poder ver la ubicación del tubo rociador.

CÓMO LEVANTAR Y MOVER LA LAVADORA A PRESIÓN

Vea las figuras 26 - 27.

NOTA: La lavadora a presión es pesada y posiblemente se necesiten dos personas para levantarla. Guarde todos los herrajes antes de mover.

Para levantar la lavadora a presión:

• Apague la lavadora de presión. Apunte la boquilla hacia una dirección segura y oprima el gatillo para purgar el agua a presión. Levante la unidad por los mangos de traslado.

Para mover la lavadora a presión:

• Apague la lavadora de presión. Apunte la boquilla hacia una dirección segura y oprima el gatillo para purgar el agua a presión.
• Incline la máquina hacia atrás hasta equilibrarla sobre las ruedas y luego empújela a la posición deseada.

NOTA: Utilice la correa de almacenamiento de la manguera de jardín para sostener los rollos de la manguera de alta presión durante el traslado.

ADVERTENCIA:

Al dar servicio a la unidad, solo utilice piezas de repuesto idénticas. El empleo de piezas diferentes puede causar un peligro o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple esta advertencia, los objetos que salen despedidos podrían producirle lesiones serias en los ojos.

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio a la máquina, apague el motor, espere a que se detengan todas las piezas en movimiento, desconecte el cable de la bujía y aléjelo de esta. El incumplimiento de cualquiera de estas instrucciones podría causar lesiones serias.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.

Solamente las piezas mostradas en la lista de piezas pueden ser reparadas o cambiadas por el consumidor. Todas las piezas restantes deben ser reemplazadas en un centro de servicios autorizado.

Antes de encender el motor realice los siguientes pasos previos:

• Verifique que todos los pernos, tuercas, etc., estén firmemente apretados. Asegúrese de que esté limpio el filtro.
• Revise tanto el nivel de lubricante del motor como el nivel del tanque de combustible; reabastézcalos según sea necesario. ■ Inspeccione el área de trabajo para ver si hay peligros presentes. Si hay ruido o vibración excesivos, apague de inmediato la unidad.

MANTENIMIENTO DE LAS BOQUILLAS

Vea las figuras 28 a 30.

La presión excesiva de la bomba (se siente una sensación de pulsación al estar oprimiendo el gatillo) puede deberse a que la boquilla está tapada o sucia.

• Apague la lavadora de presión y cierre el suministro de agua. Apunte la boquilla hacia una dirección segura y oprima el gatillo para purgar el agua. Retire la boquilla del tubo rociador.

NOTA: Nunca apunte el tubo rociador a la cara.

• Con un clip para papel abierto o el limpiador de boquillas, libere toda materia extraña que tape o restrinja el flujo de la boquilla.
• Con una manguera de jardín, expulse de la boquilla toda la basura presente con un contraflujo (haciendo pasar agua hacia atrás por la boquilla, o sea del exterior hacia el interior). Vuelva a conectar la boquilla al tubo rociador. Abra el suministro de agua y arranque el motor.

Para limpiar las boquillas en la unidad de limpieza:

• Apague la lavadora de presión y cierre el suministro de agua. Apunte la boquilla hacia una dirección segura y oprima el gatillo para purgar el agua.
• Desconecte el limpiador de superficie del tubo rociador. Afloje la tuerca de retención y extraiga la boquilla de la barra de aspersión.

NOTA: Nunca coloque el tubo rociador en dirección al rostro.

• Con un clip para papel abierto o una herramienta para limpiar boquillas (no viene incluida), libere la boquilla de las obstrucciones producidas por material extraño.
• Con una manguera de jardín, expulse de la boquilla toda la basura presente con un contraflujo (haciendo pasar agua hacia atrás por la boquilla, o sea del exterior hacia el interior). Vuelva a colocar la boquilla en la barra de aspersión y tenga cuidado de no dañar la junta tórica.

NOTA: Asegúrese de que las partes planas de la boquilla estén alineadas con las partes planas de las aberturas de la barra de aspersión, según se muestra.

Vuelva a instalar la tuerca de retención y el par de torsión a 8-10 Nm (6-7,5 lb.-pie) para asegurarlos. Vuelva a conectar el limpiador de superficie en el tubo rociador. Abra el suministro de agua y encienda la lavadora de presión.

LIMPIEZA DEL FILTRO DE AIRE

Vea la figura 31.

Un filtro sucio puede causar dificultades de arranque, pérdida de rendimiento y acortar la vida útil del motor. Inspeccione mensualmente el filtro de aire. Para lograr un desempeño óptimo de la unidad, reemplace el filtro de aire por lo menos una vez al año.

• Empuje la orejeta de la tapa del filtro de aire para abrir y retire la tapa del filtro de aire. Levante cuidadosamente el borde del filtro de aire y retírelo. Golpee ligeramente o limpie con un chorro de aire toda partícula de polvo del filtro. Vuelva a instalar el filtro.

NOTA: Asegúrese de que el filtro está asentado correctamente en el interior de la tapa. Si se instala de forma incorrecta, el filtro dejará pasar el polvo al motor y causará un rápido desgaste del mismo.

GUARDADO DE LA LAVADORA DE PRESIÓN

Vea la figura 32.

Guarde la lavadora de presión con el tanque de gasolina vacío; para ello, vacíe el tanque o mantenga encendida la máquina hasta agotar el combustible. Permita un periodo de enfriamiento de 30 minutos antes de guardar la máquina. Guarde la unidad en un lugar seco y cubierto, donde no pueda resultar dañada a la intemperie.

Es importante guardar este producto en un área protegida contra la congelación. Siempre vacíe todas las mangueras, la bomba, el tanque de combustible y el balde de detergente antes de guardar la unidad.

NOTA: Si utiliza un estabilizador de combustible y un protector de bombas, obtendrá un mejor desempeño de la bomba y aumentará la vida de servicio de la máquina.

Combustible:

Drene completamente el tanque de combustible. La gasolina puede echarse a perder en 30 días.

Lubricante del motor:

Drene el lubricante viejo y reemplácelo con lubricante nuevo limpio.

Bujía:

• Desconecte el cable de la bujía y retírela. Vierta cerca de una cucharadita de lubricante limpio para motor de cinco tiempos a través del agujero de la bujía, en el interior de la cámara de combustión.
• Teniendo la bujía afuera, tire de la cuerda del arrancador dos o tres veces para recubrir el interior de la pared del cilindro. ■ Inspeccione la bujía y límpiela o reemplácela según sea necesario.

Vuelva a instalar la bujía, pero deje desconectado el cable de la misma.

Filtro de aire:

Limpie el filtro de aire.

Mangueras y bomba:

Lave interiormente la manguera de inyección con agua limpia durante uno o dos minutos. Retire las mangueras. Vacíe la bomba; para ello, tire del arrancador retráctil seis veces aproximadamente. De esta forma se elimina de la bomba la mayoría del líquido.

Barra del mango:

NOTA: Antes de bajar la barra del mango, desconecte del mango del gatillo la manguera de agua de alta presión.

Para plegar la barra del mango y guardarla, retire la tuerca ciega y la perilla. Gire la barra del mango para colocarla en la muesca del espaciador del mango. Ajuste nuevamente la perilla y la tuerca ciega para asegurarla.

PREPARACIÓN DE LA UNIDAD PARA USARLA DESPUÉS DE TENERLA GUARDADA

Vuelva a colocar el mango en la posición de funcionamiento. Tire del arrancador retráctil tres o cinco veces para limpiar el lubricante de la cámara de combustión. Retire la bujía del cilindro. Limpie el lubricante de la bujía y vuelva a ponerla en el cilindro. Vuelva a conectar el cable de la bujía. Reabastezca de combustible la máquina de la forma descrita anteriormente en el manual del operador.

Artículos de mantenimiento	Cada uso	Cada 8 hrs.	Cada 20 hrs.	Cada 50 hrs.	Cada 100 hrs.	Cada 300 hrs.
Limpiar el motor e inspeccionar los pernos y las tuercas	X	X
Inspeccionar el aceite para motor	X
Cambiar el aceite para motor*			X
Limpiar la bujía					X
Limpiar el filtro de aire	X			X
Reemplazar el elemento del filtró de aire				X
Limpiar ajusta la bujía y los electrodos					X
Cambiar la bujía					X
Eliminar el carbón de la curata del cilindro**						X
Verificar y ajustar la holgura de la válvula**						X

• El primer cambio de aceite debe realizarse después de las primeras 20 horas de funcionamiento. No vierta el aceite usado por los drenajes del alcantarillado, en el jardín ni en las corrientes de agua. Las normativas de zonificación y de protección ambiental en su localidad le proporcionarán instrucciones más detalladas sobre el desalojo y eliminación apropiados. ** Solicite consejos al centro de servicios más cercano en su localidad

SOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSA	SOLUCION
El motor no arranca	1. No hay combustible en el tanque	1. Reabastezca el tanque
	2. Interruption del motor en la posicion de APAGADO	2. Coloque el interruptor del motor en la posicion de ENCENDIDO
	3. Falló o tiene corta la bujía	3. Reemplace la bujía
	4. Se rompió la bujía (se rajó la porcelana o se rompieron los electrodos	4. Reemplace la bujía
	5. El cable de ignisión Tiene corto, está roto o desconnectado de la bujía caso	5. Reemplace el cable de ignisión o conectelo a la bujía
	6. El sistemas de ignisión no funciona	6. Comuníquese con un centro de servicios autorizzato
Cuesta trabajo arrancar el motor	1. Hay agua en la gasolina	1. Drene todo el sistema y reabastézcalo con combustible nuevo
	2. Está débil la chispa de la bujía	2. Comuníquese con un centro de servicios autorizzato
Le falta potencia al motor	1. Está sucio el filtro de aire	1. Limpie o reemplace el filtró de aire
El detergente no está mezclándose en el rocio	1. La manguera de ineycción del detergente no está sumergida correctamente	1. Introduzca la manguera de ineycción en el recipient e botella del detergente
	2. La boquilla de alta presión es la que está connectada	2. Para aplicar el detergente use la boquilla de Soap BlasterTM
La bomba no genera presión	1. La boquilla de baja presión es la que está instalada	1. Reemplácela por la boquilla de alta presión.
	2. El suministro de agua es inadeuido	2. Suministre un flujo de agua adecuado
	3. Mango del gatillo o tubo de rociador	3. Verifique las conexiones y/o tiene fugas reemplace el mango del gatillo o tubo de rociador
	4. Está tapada la boquilla	4. Limpie la boquilla
	5. Está defectuosa la bomba	5. Comuníquese con un centro de servicios autorizzato.
	6. Aire en el conductor	6. Oprima el gatillo el mango del gatillo para eliminar el aire del conductor
Laquina no alcanza presión alta	1. Está demasiado小程序o el diámetro de la manguera de jardín	1. Reemplácela con una manguera de 19 mm (3/4 pulp)
	2. Está restringido el suministro de agua	2. Revise la manguera de jardín para ver si Tiene dobleces, fugas o bloqueos
	3. No hay suficiente agua en la entrada	3. Abra el suministro de agua a toda su capacité
	4. Está puesta una boquilla equivocada	4. Instale la boquilla de alta presión
	5. Presencia de aire en la manguera que hace que el movimiento del tubo rociador sea demasiado lento	5. Desconecte el mango del gatillo y permità que el agua corra hasta lograr un flujo continuo
Se producen rayas u othermarcas en la superficie que se limpia	1. Se desplaza muy rápido	1. Disminuya la marcha
	2. Las cerdas de la escobilla que se encontrar en la unidad de limpieza están desgastadas	2. Reemplace la escobilla que se encontrar en la unidad de limpieza
	3. Las patas del Conjunto de armazón están desgastadas	3. Reemplace las patas del Conjunto de armazón
	4. Presencia de aire en la manguera que hace que el movimiento del tubo rociador sea demasiado lento	4. Desconecte el mango del gatillo y permità que el agua corra hasta lograr un flujo continuo

DECLARACIÓN DE GARANTÍA LIMITADA NO APLICABLE AL MOTOR

Homelite Consumer Products, Inc., ("Homelite") garantiza al comprador original al menudeo que este producto de arandela de presión de marca HOMELITE carece de defectos en los materiales y mano de obra, y acuerda reparar o reemplazar, a la sola discreción de Homelite, cualquier producto defectuoso sin cargo alguno dentro del plazo establecido después de la fecha de compra.

• Dos años si el producto se emplea para uso personal, familiar o casero; 90 días, si uno de los productos mencionados arriba se emplea para cualquier otro uso, como el uso comercial o alquiler.

Esta garantía se otorga solamente al comprador original al menudeo, y comienza en la fecha de la compra original al menudeo.

Cualquier pieza de este producto fabricada o suministrada por Homelite y que se encuentre, a juicio razonable de Homelite, defectuosa en materiales o mano de obra, será reparada o reemplazada sin cobro de piezas ni mano de obra por parte de un centro de servicio autorizado Homelite.

El producto, incluida toda pieza defectuosa, debe enviarse a un centro de servicios autorizado Homelite bajo el período de la garantía. El costo de enviar el producto al establecimiento para cualquier trabajo cubierto por la garantía, así como el gasto de devolverlo al propietario después de la reparación, correrán por cuenta del propietario. La responsabilidad de Homelite con respecto a todo reclamo se limita a las reparaciones o reemplazo del producto, y ningún reclamo de incumplimiento de la garantía está causante de la cancelación o rescisión del contrato de venta de ningún producto de marca HOMELITE. En el centro de servicio autorizado se requerirá el recibo de compra para respaldar cualquier reclamo al amparo de la garantía. Todo trabajo de garantía debe ser efectuado por un centro de servicio autorizado Homelite.

Esta garantía no cubre ningún producto de marca que haya estado sometido a uso indebido, maltrato, negligencia o accidente, o que haya sido utilizado de cualquier forma contraria a las instrucciones de manejo especificadas en el manual del operador del producto de marca. Esta garantía no cubre ningún daño sufrido por el producto de marca causado por un mantenimiento inadecuado, ni ningún producto de marca que haya sido alterado o modificado de forma que haya resultado afectado desfavorablemente el funcionamiento, el desempeño o la durabilidad del producto, o haya impedido el uso para el que fue diseñado. La garantía no cubre ninguna reparación necesaria por el desgaste normal ni por el uso de piezas o accesorios que sean incompatibles con el producto de arandela de presión de marca de HOMELITE, o afecten de forma desfavorable su funcionamiento, desempeño o durabilidad.

Además, esta garantía no cubre:

A. Afinación - Filtros de aire, filtros de combustible, bujías. B. Componentes sujetos a desgaste - Manguera, accesorios conectores, boquillas de rociado, ruedas, mango de rociador, cubeta de detergente, tanque de productos químicos.

Homelite se reserva el derecho de cambiar o mejorar el diseño de cualquier producto de arandela de presión de marca HOMELITE sin asumir ninguna obligación de modificar ningún producto fabricado previamente.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA DECLARADA. POR CONSIGUIENTE, CUALQUIER APRIETE CON UNA LLAVE PARA COMPRIMIR LA ARANDELA. SI LA BUJÍA ES NUEVA, GÍRELA 1/2 PARA COMPRIMIR LA ARANDELA DE MANERA ADECUADA. SI ESTÁ REUTILIZANDO UNA BUJÍA VIEJA, GÍRELA DE 1/8 A 1/4 PARA COMPRIMIR LA ARANDELA DE MANERA ADECUADA. NOTA: CUANDO SE AJUSTA LA BUJÍA DE MANERA INCORRECTA, SE CALIENTA MUCHO Y PUEDE DAÑAR EL MOTOR. LA OBLIGACIÓN DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC EN VIRTUD DE ESTA GARANTÍA SE LIMITA ESTRICTA Y EXCLUSIVAMENTE A LA REPARACIÓN O REEMPLAZO DEL SIES DEFECTUOSAS, Y HOMELITE NO ASUME NI AUTORIZA A NADIE A ASUMIR EN SU NOMBRE NINGUNA OTRA OBLIGACIÓN. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL CASO DE USTED. HOMELITE NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, NI DE NINGÚN OTRO TIPO, COMO EL GASTO DE DEVOLVER EL PRODUCTO DE MARCA AL CENTRO DE SERVICIO AUTORIZADO DE PRODUCTOS HOMELITE Y LOS GASTOS PARA DEVOLVER DICHO PRODUCTO A SU PROPIETARIO RESPECTIVO, EL TIEMPO DE VIAJE DEL MECÁNICO, LLAMADAS TELEFÓNICAS O TELEGRAMAS, EL ALQUILER DE EQUIPOS SIMILARES DURANTE EL TIEMPO DE REALIZACIÓN DEL SERVICIO AL AMPARO DE LA GARANTÍA, VIAJES, PÉRDIDAS O DAÑOS A ARTÍCULOS DE PROPIEDAD PERSONAL, PÉRDIDA DE INGRESOS, PÉRDIDA DE USO DEL PRODUCTO, PÉRDIDA DE TIEMPO, O INCONVENIENCIA; ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN NI LA LIMITACIÓN DE LOS DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL LA LIMITACIÓN O EXCLUSIÓN ANTERIOR QUIZÁ NO SE APLIQUE EN EL CASO DE USTED.

Esta garantía le confiere derechos legales específicos, y es posible que usted goce de otros derechos, los cuales puedan variar de estado a estado.

Esta garantía se aplica a todos los productos de arandela de presión de marca HOMELITE distribuidos por Homelite Consumer Products, Inc. y vendidos en Estados Unidos, México y Canadá.

Para localizar el establecimiento de servicios autorizado Homelite más cercano, llame al 1-800-242-4672, o visite nuestro sitio web en www.homelite.com.

LA SIGUIENTE DECLARACIÓN DE LA OFICINA DE RECURSOS ATMOSFÉRICOS DE CALIFORNIA (CARB) SE APLICA SOLO A LOS MODELOS OBLIGADOS A CUMPLIR CON LOS REQUISITOS DE DICHO ORGANISMO.

DECLARACIÓN DE GARANTÍA FEDERAL Y DEL ESTADO DE CALIFORNIA SOBRE EL CONTROL DE EMISIONES: SUS DERECHOS Y OBLIGACIONES RELACIONADOS CON LA GARANTÍA

La Junta de Recursos del Aire de California (California Air Resources Board, CARB) y la Agencia de Protección Ambiental (Environmental Protection Agency, EPA) de los Estados Unidos, en forma conjunta con CHONGQING RATE POWER CO., LTD., tiene el agrado de explicarle la Garantía del Sistema de Control de Emisiones de su nuevo motor (PC) para vehículos todo terreno. Los nuevos motores (PC) para vehículos todo terreno. En el estado de California y a nivel del gobierno federal, CHONGQING RATE POWER CO., LTD. garantizará el sistema de control de emisiones de su motor durante los períodos especificados a continuación, con la condición de que no se registren abusos, negligencias, modificaciones no aprobadas ni tareas de mantenimiento indebidas del motor.

Es posible que su sistema de control de emisiones incluya piezas como el carburador y los sistemas de encendido, admisión y escape. CHONGQING RATE POWER CO., LTD. reparará el motor sin costo alguno a su cargo por tareas de diagnóstico, cambio de repuestos y mano de obra en caso de registrarse una situación que esté cubierta por la garantía.

COBERTURA DE LA GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES DEL FABRICANTE:

Los sistemas de control de emisiones de los motores modelo 1997 y posteriores cuentan con una garantía de dos años tal como se establece a continuación en el presente documento. Si durante dicho período de garantía se descubre algún defecto de materiales o mano de obra en cualquier componente o sistema relacionado con el control de emisiones de su motor, las reparaciones o los cambios de repuestos serán ejecutados por el Centro de Servicio Técnico de Garantía Autorizado de CHONGQING RATE POWER CO., LTD.

RESPONSABILIDADES DEL COMPRADOR/PROPIETARIO RELACIONADAS CON LA GARANTÍA:

Como comprador/propietario del motor (PC) para vehículos todo terreno, usted es responsable de realizar todas las tareas de mantenimiento requeridas según lo enumerado en el Manual del propietario suministrado por la fábrica. A los efectos de la garantía, CHONGQING RATE POWER CO., LTD. le recomienda conservar todos los recibos que cubran las tareas de mantenimiento efectuadas en el motor. No obstante, CHONGQING RATE POWER CO., LTD. no suele negarle la garantía exclusivamente ante la ausencia de recibos o en caso de que usted no haya realizado todas las tareas de mantenimiento programadas.

Sin embargo, como comprador/propietario del motor (PC) para vehículos todo terreno, debe saber que CHONGQING RATE POWER CO., LTD. puede negarse a brindar la cobertura o la responsabilidad de garantía en forma parcial o total si la falla del motor, o de una pieza o componente del mismo, se debe a abuso, negligencia, mantenimiento indebido o modificaciones no aprobadas, o al uso de repuestos falsificados y/u obtenidos en el "mercado gris" no fabricados, suministrados ni aprobados por CHONGQING RATE POWER CO., LTD.

Usted asume la responsabilidad de llevar su motor al Centro de Servicio Técnico de Garantía Autorizado de CHONGQING RATIO POWER CO., LTD. ni bien se registre un inconveniente. Las reparaciones de garantía deben completarse en un período de tiempo razonable que no exceda los 30 días.

El servicio de garantía puede estar disponible mediante contacto directo con el concesionario o con un Centro de Servicio Técnico de Garantía Autorizado de CHONGQING RATIO POWER CO., LTD. Llame al [phone] para encontrar el Centro de Servicio Técnico de Garantía Autorizado de CHONGQING RATIO POWER CO., LTD. más cercano a su domicilio.

NOTA IMPORTANTE: Esta declaración de garantía le explicará sus derechos y obligaciones conforme a la Garantía del Sistema de Control de Emisiones (Emission Control System, ECS), que le otorga CHONGQING RATIO POWER CO., LTD. en conformidad con la legislación federal y del estado de California. Consulte también las "Garantías limitadas de CHONGQING RATIO POWER CO., LTD." que se adjuntan con el presente documento en una hoja aparte, también suministrada por CHONGQING RATIO POWER CO., LTD. La Garantía del ECS se aplica exclusivamente al sistema de control de emisiones de su motor nuevo. En caso de surgir cualquier conflicto de términos entre la Garantía del ECS y la Garantía de CHONGQING RATIO POWER CO., LTD., se aplicará la Garantía del ECS salvo en las circunstancias en que la Garantía de CHONGQING RATIO POWER CO., LTD. ofreciera un período de garantía más prolongado. Tanto la Garantía del ECS como la Garantía de CHONGQING RATIO POWER CO., LTD. describen importantes derechos y obligaciones con respecto a su motor nuevo.

El servicio de garantía solamente puede ser efectuado por un Centro de Servicio Técnico Autorizado de CHONGQING RATIO POWER CO., LTD. Cuando se solicite un servicio de garantía, se deberá presentar evidencia que demuestre la fecha de la venta al comprador/propietario original. El comprador/propietario será responsable de cualquier gasto u otro cargo que deba abonarse por llamadas al servicio técnico y/o por el transporte del producto hacia/desde los centros de inspección o reparación. El comprador/propietario también será responsable por cualquier daño o pérdida (totales o parciales) registrados durante el transporte/embarque del motor por motivos de inspección o reparación de garantía.

SI TIENE ALGUNA PREGUNTA EN RELACIÓN CON SUS DERECHOS Y RESPONSABILIDADES RELACIONADOS CON LA GARANTÍA, DEBERÁ COMUNICARSE CON CHONGQING RATIO POWER CO., LTD. llamando al [phone].

II. GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES

Garantía del Sistema de Control de Emisiones (Emission Control System, ECS) para motores modelo 1997 y posteriores:

(a) Aplicabilidad: Esta garantía se aplicará a motores modelos 1997 y posteriores. El Período de Garantía del ECS comenzará a registrarse a partir de la fecha en que se adquirió/entregó el nuevo motor o equipo a su comprador/propietario final original y mantendrá su vigencia durante los 24 meses consecutivos posteriores. (b) Cobertura general de la garantía sobre el control de emisiones: CHONGQING RATIO POWER CO., LTD. le garantiza al comprador/propietario final original del

nuevo motor o equipo, y a cada comprador/propietario subsiguiente, que cada uno de sus motores:

La Garantía del ECS se aplica exclusivamente a las piezas relacionadas con el sistema de control de emisiones de su motor, a saber:

(1) Está diseñado, construido y equipado de modo de cumplir con todas las regulaciones pertinentes adoptadas por la EPA y la CARB conforme a su autoridad respectiva, y (2) No presenta defecto alguno en materiales ni mano de obra que, en cualquier momento durante el Período de la Garantía del ECS, pudiera hacer que una pieza garantizada relacionada con el sistema de control de emisiones fallase a ser idéntica en todo término material a la pieza según se la describe en la solicitud de certificación del fabricante del motor. (1) Toda pieza garantizada relacionada con el sistema de control de emisiones que no está programada para recambio según las tareas de mantenimiento requeridas del Manual del propietario contará con una garantía que se extiende durante todo el Período de la Garantía del ECS. Si alguna de dichas piezas fallase durante el Período de la Garantía del ECS, será reparada o sustituida por CHONGQING RATIO POWER CO., LTD. según lo establecido en la Subsección (4) que se incluye a continuación. Toda pieza reparada o sustituida conforme a la Garantía del ECS contará con garantía durante el remanente del Período de la Garantía del ECS. (2) Toda pieza garantizada relacionada con el sistema de control de emisiones con un cronograma exclusivo de inspección periódica según lo especificado en el Manual del propietario contará con una garantía que se extenderá durante todo el Período de la Garantía del ECS. Ninguna declaración incluida en tales instrucciones impresas en relación a la "reparación o sustitución según sea necesario" reducirá el Período de la Garantía del ECS. Toda pieza reparada o sustituida conforme a la Garantía del ECS contará con garantía durante el remanente del Período de la Garantía del ECS. (3) Toda pieza garantizada relacionada con el sistema de control de emisiones con un cronograma de recambio según lo especificado en las tareas de mantenimiento requeridas del Manual del propietario contará con una garantía que se extenderá durante el período de tiempo anterior al primer punto de recambio programado para dicha pieza. Si la pieza fallase antes del primer recambio programado, será reparada o sustituida por CHONGQING RATIO POWER CO., LTD. según lo establecido en la Subsección (4) que se incluye a continuación. Toda pieza relacionada con el sistema de control de emisiones que sea reparada o sustituida bajo la Garantía del ECS contará con una garantía durante el remanente del Período de la Garantía del ECS anterior al primer punto de recambio programado para dicha pieza. (4) La reparación o la sustitución de cualquier pieza garantizada relacionada con el sistema de control de emisiones bajo esta Garantía del ECS será efectuada sin cargo para el propietario en un Centro de Servicio Técnico de Garantía Autorizado de CHONGQING RATIO POWER CO., LTD. (5) Cuando el motor sea inspeccionado por un Centro de Servicio Técnico de Garantía Autorizado de CHONGQING RATIO POWER CO., LTD., el propietario no será responsable de los costos de las tareas de diagnóstico si la reparación se considera cubierta por la garantía. (6) CHONGQING RATIO POWER CO., LTD. asumirá la responsabilidad por daños en otros componentes originales del motor o en componentes cercanos causados por una falla cubierta por garantía de cualquier pieza relacionada con el sistema de control de emisiones cubierta por la Garantía del ECS. (7) Durante todo el Período de la Garantía del ECS, CHONGQING RATIO POWER CO., LTD. conservará una provisión suficiente de piezas garantizadas relacionadas con el sistema de control de emisiones para poder satisfacer la demanda esperada de dichos repuestos. (8) Toda pieza de repuesto relacionada con el sistema de control de emisiones autorizada y aprobada de CHONGQING RATIO POWER CO., LTD. podrá ser usada en cualquier tarea de mantenimiento o reparación de la Garantía del ECS y será suministrada sin cargo al comprador/propietario. Tal uso no reduce las obligaciones de CHONGQING RATIO POWER CO., LTD. respecto de la Garantía del ECS. (9) No se podrá utilizar piezas no aprobadas, agregadas, modificadas, falsificadas y/u obtenidas en el "mercado gris" para modificar o reparar ningún motor CHONGQING RATIO POWER CO., LTD. El uso de tales piezas anulará esta Garantía del ECS y se considerará motivo suficiente para desestimar cualquier reclamo de Garantía del ECS. De conformidad con este documento, no se podrá responsabilizar a CHONGQING RATIO POWER CO., LTD. por fallas de ninguna pieza garantizada de ningún motor CHONGQING RATIO POWER CO., LTD. causadas por el uso de una pieza no aprobada, agregada, modificada, falsificada y/u obtenida en el "mercado gris".

ENTRE LAS PIEZAS RELACIONADAS CON EL SISTEMA DE CONTROL DE EMISIONES SE INCLUYEN LAS SIGUIENTES:

1) Sistema de medición del combustible: a) Conjunto del carburador de gasolina y sus componentes internos. b) Filtro de combustible (si hubiera) c) Juntas del carburador d) Bomba de combustible (si hubiera) 2) Sistema de inducción de aire, incluidos: a) Tubo/distribuidor de admisión b) Depurador de aire 3) Sistema de encendido, incluidos: a) Bujía b) Módulo/bobina de encendido 4) Conjunto del silenciador catalítico (si hubiera), incluidos: a) Junta del silenciador b) Distribuidor de escape 5) Varios, incluidos: a) Mangueras, correas y conectores.

ADVERTENCIA:

Las emanaciones provenientes del escape del motor de este producto contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos congénitos y otras afecciones del aparato reproductor.

CALIFORNIA - PROPUESTA DE LEY NÚM. 65

SERVICIO

Para obtener piezas o servicios, comuníquese con el centro de servicios autorizado de Homelite más cercano. Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse personalmente. Para obtener información sobre el establecimiento de servicios autorizado más cercano a usted, le suplicamos llamar al 1-800-242-4672 o visitar nuestro sitio en la red mundial, en la dirección www.homelite.com.

PIEZAS DE REPUESTO

El número de modelo de este producto se incluye en una placa o etiqueta pegada a la caja del motor. Le recomendamos anotar el número de serie en el espacio suministrado abajo.

NÚMERO DE MODELO HL80833/HL80835

NÚMERO DE SERIE
