HGCA4500 - Generador HOMELITE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grupo electrógeno
Marca	HOMELITE
Modelo	HGCA4500
Potencia nominal	4500 W
Potencia máxima	5625 W
Tensión nominal	120 V / 240 V
Frecuencia	60 Hz
Intensidad nominal	37,5 A (120 V) / 18,75 A (240 V)
Tipo de motor	389 cm³, OHV, 4 tiempos, refrigeración por aire forzado
Volumen de aceite del motor	1,1 L
Aceite recomendado	SAE 10W-30 (aceite 4 tiempos, API SJ o superior)
Volumen del depósito de combustible	25 L (6,6 gal US)
Combustible	Gasolina sin plomo, índice de octano 86 mínimo (máx. E10 o E15)
Dimensiones (L × A × Al)	787 × 660 × 610 mm
Peso	76 kg
Tomas de corriente	2 × 120 V, 20 A (NEMA 5-20R) ; 1 × 120/240 V, 30 A (bloqueable)
Dispositivos de seguridad	Disyuntor CA, sensor de aceite bajo, parada de emergencia
Tipo de arranque	De retroceso (arrancador)
Pantalla	Digital multifunción (tensión, frecuencia, horas)
Accesorios incluidos	2 ruedas, 2 asas, kit de patas, llave de bujía, aceite de motor
Garantía	2 años (uso particular), 90 días (uso profesional)

Preguntas frecuentes - HGCA4500 HOMELITE

¿Qué aceite de motor usar y cómo verificar el nivel?

Use aceite SAE 10W-30 para 4 tiempos, conforme API SJ o superior. Para verificar el nivel, retire la varilla de aceite, límpiela, insértela sin enroscar, luego retírela: el nivel debe estar en la zona rayada. El volumen total es de 1,1 L.

¿Qué tipo de combustible usar y cómo llenar el depósito?

Use gasolina sin plomo con un índice de octano de al menos 86. No supere el 10 % de etanol (E10) o el 15 % (E15); no use E85. Llene hasta 25 mm por debajo del cuello para permitir la expansión. No fume y apague el motor antes de llenar.

¿Cómo arrancar el generador?

Asegúrese de que todas las cargas estén desconectadas. Abra la llave de combustible, coloque el interruptor en ON, cierre el estrangulador, luego tire lentamente de la manija del arrancador hasta sentir resistencia, luego tire de un tirón seco. Una vez arrancado, abra el estrangulador gradualmente.

El generador no arranca, ¿qué hacer?

Verifique que el interruptor esté en ON, que haya suficiente combustible, que la llave de combustible esté abierta, que el nivel de aceite sea suficiente (el sensor de aceite bajo corta el motor), que la bujía no esté sucia, y que el estrangulador esté en posición cerrada. En invierno, use un combustible adecuado.

¿Cómo poner a tierra el generador?

El generador debe estar conectado a tierra a través del borne de tierra en el marco. Use un cable de cobre de calibre 8 y una varilla de puesta a tierra de al menos 2,4 m de profundidad. Consulte a un electricista para los requisitos locales.

¿Cuáles son las precauciones de seguridad esenciales?

Use el generador SOLAMENTE en el exterior, lejos de ventanas, puertas y rejillas de ventilación. Instale un detector de monóxido de carbono a baterías en su hogar. Nunca lo use en un garaje o espacio cerrado. Mantenga a los niños y animales a más de 3 m. No toque el silenciador caliente.

¿Cómo mantener el filtro de aire?

Limpie el filtro de aire cada 3 meses o 50 horas de funcionamiento. Abra la tapa, retire el elemento, lávelo con agua jabonosa, enjuáguelo y séquelo. Impregne ligeramente con aceite de motor y escurra el exceso. Vuelva a montar todo. Nunca haga funcionar el motor sin filtro.

¿Cuál es la potencia máxima que puede suministrar el generador?

La potencia nominal es de 4500 W (continua) y la potencia máxima (sobrecarga) de 5625 W. No supere estos valores para evitar dañar el generador o los aparatos conectados.

¿Cómo almacenar el generador durante un largo período?

Vacíe el depósito de combustible y el carburador (a través del tornillo de drenaje). Retire la bujía, vierta una cucharada de aceite en el cilindro, tire lentamente del arrancador para distribuir el aceite, luego vuelva a colocar la bujía. También drene el aceite del motor. Guárdelo en un lugar seco y ventilado.

¿Qué hacer en caso de sobrecarga o disparo del disyuntor?

Reduzca la carga desconectando algunos aparatos. Vuelva a encender el disyuntor levantando la palanca. Si el disyuntor se dispara nuevamente, reduzca aún más la carga. Verifique que el total de vatios (continuos + sobrecarga) no supere la capacidad del generador.

MANUAL DE USUARIO HGCA4500 HOMELITE

Su generador ha sido diseñado y fabricado de conformidad con estrictas normas para brindar fiabilidad, calidad de uso y seguridad para el operador. Con el cuidado adecuado, le brindará muchos años de sólido y eficiente funcionamiento.

PELIGRO: El incumplimiento de las instrucciones en un manual del operador puede CAUSARLE LA MUERTE O LESIONARLE GRAVEMENTE.

Le agradecemos su compra.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS

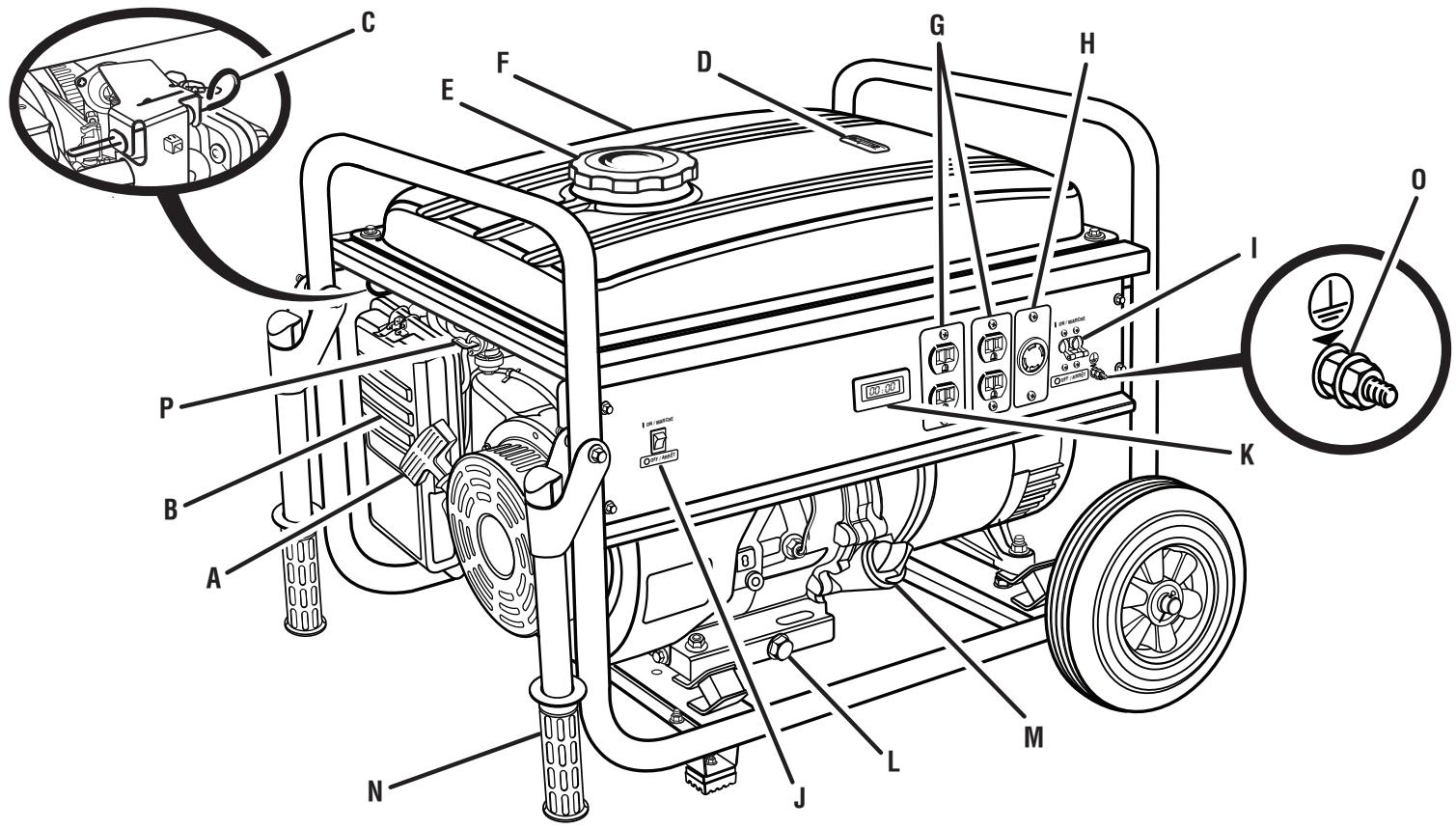

Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.

Fig.1

Instrucciones del Manual del operador.

El generador es una fuente de descarga eléctrica. No lo exponga a humedad, lluvia o a la intemperie. No lo sumerja en agua.

No lo use con las manos o los pies mojados.

La omisión de conectar a tierra adecuadamente el generador puede resultar en electrocución, especialmente si el generador está equipado con un kit de ruedas.

No lo exponga a la lluvia ni lo use en lugares húmedos.

ADVERTENCIA DE COMBUSTIBLE

El escape contiene gas venenoso de monóxido de carbono que puede causar

pérdida del conocimiento o MUERTE. Opérelo en áreas ventiladas con puertas o ventanas abiertas.

Riesgo de incendio. Revise si hay algún derrame o fuga de combustible. Apague el motor antes de poner combustible.

Añada lubricante hasta la marca de lleno para arrancar. El motor no arrancará o se apagará si el nivel de lubricante está demasiado bajo.

ADVERTENCIA

El producto no incluye el alambre de cobre ni la barra de conexión a tierra. Los Reglamentos Nacionales de Electricidad exigen que el generador esté debidamente conectado a una tierra aprobada. Comuníquese con un electricista para todo lo relacionado con los requisitos de conexión a tierra.

ADVERTENCIA

SUPERFICIE CALIENTE

ADVERTENCIA

SUPERFICIES MUY CALIENTES

ADVERTENCIA

SUPERFICIES CALIENTES

ADVERTENCIA DE SUPERFICIE CALIENTE

Añada lubricante hasta la marca de lleno para arrancar. El motor no arrancará o se apagará si el nivel de lubricante está demasiado bajo.

ADVERTENCIA

El producto no incluye el alambre de cobre ni la barra de conexión a tierra. Los Reglamentos Nacionales de Electricidad exigen que el generador esté debidamente conectado a una tierra aprobada. Comuníquese con un electricista para todo lo relacionado con los requisitos de conexión a tierra.

ADVERTENCIA SOBRE SUPERFICIES CALIENTES

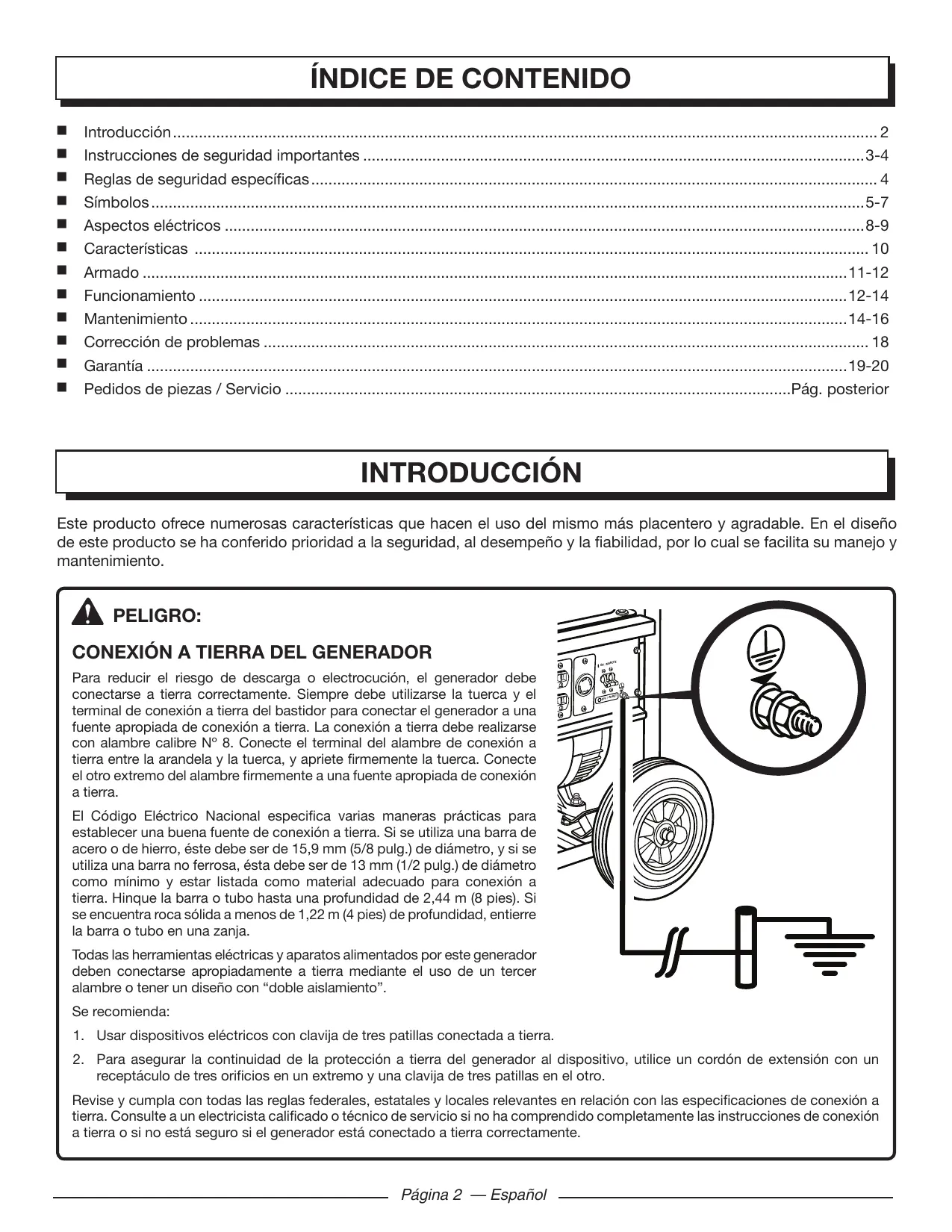

Introducción 2 Instrucciones de seguridad importantes 3-4 Reglas de seguridad específicas 4 Símbolos 5-7 ■ Aspectos eléctricos 8-9 - Características 10 Armado 11-12 - Funcionamiento 12-14 Mantenimiento 14-16 Corrección de problemas 18 Garantía 19-20 Pedidos de piezas / Servicio . Pág. posterior

INTRODUCCIÓN

Este producto ofrece numerosas características que han hecho que el uso del mismo sea más placentero y agradable. En el diseño de este producto se ha conferido prioridad a la seguridad, al desempeño y la fiabilidad, por lo que se facilita su manejo y mantenimiento.

PELIGRO:

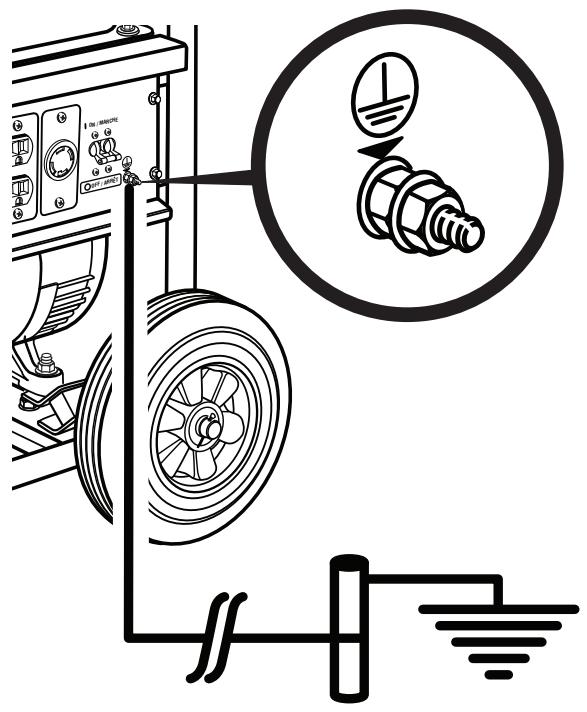

CONEXIÓN A TIERRA DEL GENERADOR

Para reducir el riesgo de descarga o electrocución, el generador debe conectarse a tierra correctamente. Siempre debe utilizar la tuerca y el terminal de conexión a tierra del bastidor para conectar el generador a una fuente apropiada de conexión a tierra. La conexión a tierra debe realizarse con alambre calibre N.º 8. Conecte el terminal del alambre de conexión a tierra entre la arandela y la tuerca, y apriete firmemente la tuerca. Conecte el otro extremo del alambre firmemente a una fuente apropiada de conexión a tierra.

El Código Eléctrico Nacional especifica varias maneras prácticas para establecer una buena fuente de conexión a tierra. Si se utiliza una barra de acero o de hierro, esta debe ser de 15,9 mm (5/8 pulg.) de diámetro, y si se utiliza una barra no ferrosa, esta debe ser de 13 mm (1/2 pulg.) de diámetro como mínimo y estar lista como material adecuado para conexión a tierra. Hinqué la barra o tubo hasta una profundidad de 2,44 m (8 pies). Si se encuentra roca sólida a menos de 1,22 m (4 pies) de profundidad, entierre la barra o tubo en una zanja.

Todas las herramientas eléctricas y aparatos alimentados por este generador deben conectarse apropiadamente a tierra mediante el uso de un tercer alambre o tener un diseño con "doble aislamiento".

Se recomienda:

1. Usar dispositivos eléctricos con clavija de tres patillas conectada a tierra.
2. Para asegurar la continuidad de la protección a tierra del generador al dispositivo, utilice un cordón de extensión con un receptáculo de tres orificios en un extremo y una clavija de tres patillas en el otro.

Revise y cumpla con todas las reglas federales, estatales y locales relevantes en relación con las especificaciones de conexión a tierra. Consulte a un electricista calificado o a un técnico de servicio si no ha comprendido completamente las instrucciones de conexión a tierra o si no está seguro de si el generador está conectado a tierra correctamente.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO:

Monóxido de carbono. Usar un generador en el interior LO MATARÁ EN POCOS MINUTOS.

Los gases de escape del generador contienen niveles altos de monóxido de carbono (CO), un gas venenoso que no se puede ver ni oler. Si puede oler los gases de escape del generador, está respirando CO. Pero incluso si no puede oler los gases de escape, es posible que esté respirando CO.

• Nunca use un generador dentro de su hogar, garaje, sótano, ni en demás espacios parcialmente encerrados. En dichos espacios, pueden acumularse niveles mortales de monóxido de carbono. Usar un ventilador o abrir puertas y ventanas NO proporciona suficiente aire fresco. SÓLO utilice el generador al aire libre y lejos de ventanas, puertas y respiraderos abiertos. Estas aberturas pueden atraer los gases de escape del generador.

Incluso si utiliza el generador correctamente, el CO puede ingresar en su hogar. SIEMPRE utilice una alarma de CO de pilas o con pilas de respaldo en su hogar.

Si comienza a sentirse descompuesto, mareado o débil mientras el generador está funcionando, trasládese a donde haya aire fresco INMEDIATAMENTE. Vea a un doctor. Puede sufrir intoxicación por monóxido de carbono.

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El incumplimiento de cualquiera de las instrucciones siguientes puede causar electrocución, incendio o intoxicación por monóxido de carbono, lo cual puede causar la muerte o lesiones graves.

ADVERTENCIA:

El Reglamento Nacional de Electricidad exige que el generador esté conectado a una tierra aprobada. Antes de utilizar la terminal de tierra, consulte a un electricista calificado, inspector de instalaciones eléctricas u organismo gubernamental de la localidad en lo referente a las reglas y disposiciones relacionadas con el uso deseado del generador.

GUARDE ESTAS INSTRUCCIONES

Este manual contiene importantes instrucciones, que se deben seguir durante la instalación y las actividades de mantenimiento del generador y las baterías.

No permita que los niños coman, beban o jueguen. No se debe permitir que nadie toque la superficie del suelo. - Nunca arranque ni haga funcionar el motor bajo un área total o parcialmente cerrada. La inhalación de las emanaciones del escape puede ser mortal. Al utilizar esta herramienta, póngase protección para los ojos con la marca de cumplimiento de las normas ANSI Z87.1, así como protección para los oídos. - Mantenga a todos los circunstantes, niños y animales por lo menos a 3 m (10 pies) de distancia.

Use botas o zapatos robustos y secos. No utilice la unidad estando descalzo. - No utilice este generador cuando se encuentre fatigado, enfermo o bajo los efectos de drogas, alcohol o medicamentos. - Mantenga todas las partes del cuerpo alejadas de toda pieza móvil y superficie caliente de la unidad. No toque cables ni receptáculos desprovistos de aislamiento. - No utilice el generador con cordones de corriente gastados, deshilachados, pelados o dañados de cualquier forma. - Antes de guardar la unidad, deje que se enfríe el motor y retire el combustible de la unidad. No utilice ni guarde el generador en la lluvia, nieve o tiempo húmedo. - Guarde el generador en un lugar bien ventilado y con el tanque de combustible vacío. El combustible no se debe guardar cerca del generador. - Antes de transportar la unidad en un vehículo, vacíe el tanque de combustible, cierre la válvula del combustible e inmovilice aquella. - Deje enfriar el motor durante cinco minutos antes de reabastecerlo de gasolina. Para reducir el riesgo de incendio o de lesiones por quemadura, maneje con cuidado el combustible. Es sumamente inflamable. No fume cuando esté mezclando el combustible o reabasteciendo el tanque. Almacene el combustible en un recipiente aprobado para gasolina. Coloque la unidad sobre el piso nivelado, apague el motor, y espere que se enfríe antes de reabastecerlo de combustible. ■ Afloje la tapa del tanque de combustible para aliviar la presión y para evitar que se escape combustible por la tapa. - Después de reabastecer de combustible la unidad, ponga la tapa y asegúrela firmemente. Limpie todo el combustible que se haya derramado de la unidad. - Nunca intente en ninguna circunstancia eliminar el combustible derramado quemándolo. - Los generadores vibran durante el uso normal. Durante y después del uso del generador, inspeccione el generador, así como los cordones de extensión y los cordones de corriente conectados a este, para ver si tienen daños causados por la vibración. Deben repararse o reemplazarse los artículos dañados, según sea necesario. No use enchufes ni cordones que muestren señales de daño, como roturas o agrietamiento en el aislamiento, o daño en las espigas. - Los generadores fijos instalados de manera permanente son la mejor alternativa para abastecer de electricidad al hogar durante los cortes de energía. Incluso los generadores portátiles que están conectados correctamente pueden sobrecargarse. De esta forma, los componentes del generador pueden recalentarse o exigirse demasiado, lo que podrá producir una falla en el generador. - Use únicamente repuestos y accesorios autorizados y siga las instrucciones descritas en la sección de Mantenimiento de este manual. El empleo de piezas no autorizadas o el incumplimiento

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

de las instrucciones de mantenimiento puede significar un riesgo de descarga eléctrica o de lesiones.

• Mantenga la unidad según las instrucciones de mantenimiento establecidas en este manual del operador.

■ Inspeccione cada vez la unidad antes de usarla para ver si tiene tornillos flojos, fugas de combustible, etc. Reemplace toda pieza dañada.

REGLAS DE SEGURIDAD ESPECÍFICAS

ADVERTENCIA:

Cuando este generador se utilice para abastecer el sistema de cableado de un edificio: un electricista calificado debe instalar el generador, que debe conectarse a un interruptor de transferencia como un sistema derivado independiente, de conformidad con el Reglamento Nacional de Electricidad (NFPA 70). El generador se conectará a través de un interruptor de transferencia que controla todos los conductores, excepto el conductor de conexión a tierra del equipo. El bastidor del generador debe conectarse a un electrodo de conexión a tierra aprobado. Si no se aísla el generador de las líneas de alto voltaje, puede causarse la muerte o lesiones a los trabajadores de dichas líneas.

Las emanaciones del escape contienen monóxido de carbono, un gas tóxico incoloro e inodoro. La inhalación de las emanaciones del escape puede causar la pérdida de la conciencia e incluso la muerte. Si se usa la unidad en un área total o parcialmente cerrada, el aire puede contener una cantidad peligrosa de monóxido de carbono. Para atar la acumulación de las emanaciones del escape, siempre asegúrese de que haya ventilación suficiente. Siempre use un detector de monóxido de carbono de baterías al utilizar el generador. Si comienza a sentirse mal, mareado o débil al estar utilizando el generador, apáguelo y respire aire fresco de inmediato. Vea a un doctor. Puede sufrir intoxicación por monóxido de carbono. Coloque el generador en una superficie estable horizontal. - Utilice la unidad en un área bien ventilada e iluminada, aislada de las áreas de trabajo para evitar la interferencia del ruido. Si se utiliza el generador en condiciones húmedas, puede causarse una electrocución. Mantenga seca la unidad. - Mantenga el generador a una distancia mínima de 910 mm (3 pies) de todo tipo de material combustible. No utilice el generador cerca de materiales peligrosos. No utilice el generador en una estación de abastecimiento de gasolina o gas natural. No toque el silenciador ni el cilindro durante el funcionamiento de la unidad ni inmediatamente después; están CALIENTES y causan lesiones por quemadura. - Este generador tiene un punto neutro conectado a tierra. Esto significa que el conductor neutro está conectado por vías eléctricas al marco de la máquina.

No conecte la unidad al sistema eléctrico de un edificio a menos que un electricista calificado haya instalado debidamente un interruptor de transferencia. No permita que se derrame el tanque del generador al abastecerlo de gasolina. Llénelo hasta una altura de 25,4 mm (1 pulg.) abajo del cuello del tanque de gasolina para permitir la expansión del combustible. Revise el orificio de ventilación del interior del tanque de combustible para ver si tiene basura. No bloquee el respiradero. No fume cuando abastece de gasolina el generador. Apague el motor y déjelo enfriar por completo antes de agregar gasolina o lubricante al generador. No retire la varilla de nivel de aceite ni la tapa del tanque del combustible cuando está funcionando el motor. Preste atención en particular a todas las etiquetas de seguridad adheridas al generador. En todo momento mantenga a los niños a una distancia mínima de 3 m (10 pies) del generador. La instalación debe realizarse a una temperatura entre -5 y 40 °C (23 y 104 °F) con una humedad relativa de 90% o menos. Es necesario modificar el generador si se va a utilizar siempre a una altitud superior a 1524 metros (5000 pies). Comuníquese con el centro de servicio autorizado de su preferencia si necesita más información y para que realicen tales modificaciones. El requerimiento de voltaje y frecuencia operativa de todos los equipos electrónicos debe comprobarse antes de enchufarlos a este generador. Puede ocurrir daños si el equipo no está diseñado para operar bajo una variación de voltaje de +/-10% y una variación de frecuencia de +/-3 Hz de los valores nominales que aparecen en la placa de identificación del generador. Para reducir el riesgo de daños, siempre ponga una carga adecuada enchufada al generador en caso de usarse equipos de estado sólido (tales como un aparato de televisión). Internacional podría resultar necesario un condicionador de la línea eléctrica para esas aplicaciones; por ejemplo, con una computadora. Internacional podría resultar necesario un condicionador de la línea eléctrica para esas aplicaciones de equipo de estado sólido. Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar este producto. Si presta a alguien este producto, facilítele también las instrucciones.

SÍMBOLOS

Las siguientesPALabras de signalización y sus significados tienen el objerto de explicar los niveles de riesgo relacionados con este producto.
SÍMBOLO	SEÑAL	SIGNIFICADO
	PELIGRO:	Indica una situación peligrosa inminente, laequal, si no se evita, causara lesiones graves o mortales.
	ADVERTENCIA:	Indica una situación peligrosa posiblen, laequal, si no se evita, podría causar lesiones graves o mortales.
	PRECAUCIÑO:	Indica una situación peligrosa posiblen, laequal, si no se evita, podría causar lesiones menores o leves.
	PRECAUCIÑO:	(Sin el símbolo de alerta de sécurité) Indica una situación que pueda producir daños materiales.

Es possible que se empreen en este producto algunos de los siguientesvinculos. Le suplicamos estudiarlos y學習 su significado. Una correcta interpretacion de这些东西vinculos le permitirá usar mejor y deforma más segura el producto.SÍMBLONOMBREDENOMINACION / EXPLICACION
	Alerta de seguridad	Indica un peligro possible de lesiones personales.
V	Voltios	Voltaje
A	Amperios	Corriente
Hz	Hertz	Frecuencia (ciclos porsegundo)
W	Watt	Potencia
hrs	Horas	Tiempo
gal	Galón	Volumen
qt	Cuarto	Volumen
	Alerta de conditionehúmedas	No exponga launidad a la lluvia ni la use en lugares humedes.
	Lea elmanual del operador	Para reducir el riesgo de lesiones, el usuario debe leer y comprenderelmanual del operador antes de usar este producto.
	Protección ocular	Siempre póngase protección ocular con lamarca decomplimiento de la norma ANSI Z87.1.
	Descarga electrónica	Si no se usa launidad en conditiones secas y no se observanprácticas seguras de trabajo, pueda producirse una descarga electrónica.
	Emanaciones tóxicas	Con el funcionaiento del generator se emite monóxido decarbono, un gas tíxico incolero e inodoro. Si se inhala monóxido decarbono pueda causarse náusea, desmayo o la muerte.

SÍMBOLOS

Es possible que se empreen en este producto algunos de los siguientes@simbolos. Le suplicamos estudiarlos y學習 su significado. Una correcta interpretación de这些东西@simbolos le permitirá usar mejor y deforma más segura el producto. SÍMBOLO NOMBRE DENOMINACION / EXPLICACION
	Fuego / Explosionión	El combustible y los vapeores del本身就是m son extremadamente inflamables y explosivos. El fuego o una explosiónSEOuen Causear quemaduras graves e incluso la muerte.
	Superficie caliente	Para reducir el riesgo de lesiones corporales o daños materiales evite tocar toda superficie caliente.
	Peligro al levantar	Para reducir el riesgo de lesiones serias, evite intentar levantar el generator usted solo.
	Conexión a tierra	Consulte a un electricista de la localidad para determinar los requisitos de conexión a tierra antes de utilizing la unidad.
	Electrocución	El incumplimiento de conectarcorrectamente a tierra el generador pueda resultar enelectrocución,especiallymente si el generador está equipado con unconjunto de disco.

SERVICIO

El servicio de la herramienta requiere extremo cuidado y conocimientos técnicos, por lo que debe ser efectuado por un técnico de servicio calificado. Para realizar el mantenimiento, comuníquese con el centro de servicio autorizado más cercano o llame al 1-800-242-4672. Al dar servicio a la unidad, use solo piezas de repuesto idénticas.

ADVERTENCIA:

Observe todas las precauciones de seguridad para evitar descargas eléctricas.

GUARDE ESTAS INSTRUCCIONES

SÍMBOLOS

ETIQUETAS DE SEGURIDAD

La información singular puede encontrarse en el generador. Para su propia seguridad, le sugerimos estudiar y entender todas las etiquetas antes de poner en marcha el generador.

Si se desprende de la institución cualquiera de las etiquetas o se vuelven ilegibles, comuníquese con algún centro de servicios autorizado para obtener un reemplazo.

SE MATARÁ o LESIONARÁ GRAVEMENTE si no sigue las instrucciones del Manual del operador. Riesgo de incendio. No agregue combustible cuando el producto esté funcionando. El generador es una fuente potencial de descarga eléctrica. No lo exponga a humedad, lluvia o nieve. No opere con manos o pies húmedos. ■ El escape contiene gas venenoso de monóxido de carbono que puede causar pérdida del conocimiento o la MUERTE. Opere en exteriores bien ventiladas, lejos de puertas o ventanas abiertas.

La omisión de conectar a tierra adecuadamente el generador puede resultar en electrocución, especialmente si el generador está equipado con un kit de ruedas.

No exponga la unidad a la lluvia ni la use en lugares húmedos. - Usar un generador en el interior PUEDE MATARLO EN POCOS MINUTOS. Los gases de escape del generador contienen monóxido de carbono. Es un veneno que no puede verse ni olerse. NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las ventanas abiertas. Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos.

ADVERTENCIA DE COMBUSTIBLE

No fume al abastecer el combustible. No llene de más. El nivel de lleno es 25 mm (1 pulg.) bajo el cielo del tanque de combustible. Pare la marcha del motor cinco minutos antes del reabastecimiento de combustible para evitar que el calor del silenciador encienda los vapores de combustible.

ADVERTENCIA DEL LUBRICANTE DE MOTOR

Antes de utilizar el generador debe abastecerlo de lubricante. El tanque de aceite tiene una capacidad de 1,10 L (1,16 qt.). Antes de utilizar la unidad, revise el nivel del lubricante.

El nivel de lubricante siempre debe estar entre las áreas cubiertas con rayas entrecruzadas de la varilla de nivel.

La unidad está equipada de un sensor, el cual apaga automáticamente el motor si el nivel de lubricante desciende abajo del límite de seguridad.

ADVERTENCIA ACERCA DE LA CONEXIÓN A TIERRA

El Reglamento Nacional de Electricidad exige que el generador esté conectado a una tierra aprobada.

DANGER PELIGRO

Riesgo de incendio. Revise si hay algún derrame o fuga de combustible. Apague el motor antes de poner combustible.

Añada lubricante hasta la zona de lleno para arrancar. El motor no arrancará o se apagará si el nivel de lubricante está demasiado bajo.

ADVERTENCIA

El producto no incluye el alambre de cobre ni la barra de conexión a tierra. Los Reglamentos Nacionales de Electricidad exigen que el generador esté debidamente conectado a una tierra aprobada. Comuníquese con un electricista para todo lo relacionado con los requisitos de conexión a tierra.

ADVERTENCIA

SUPERFICIE CALIENTE

ADVERTENCIA

SUPERFICIES MUY CALIENTES

ADVERTENCIA

SUPERFICIES CALIENTES

ADVERTENCIA DE SUPERFICIE CALIENTE

No toque el silenciador ni el cilindro de aluminio del motor. Están muy CALIENTES y causan quemaduras graves. No ponga ningún material inflamable o combustible directamente en la trayectoria de las emanaciones del escape.

ASPECTOS ELÉCTRICOS

CALIBRE DEL CORDÓN DE EXTENSIÓN

Consulte el cuadro mostrado abajo para asegurar de que el calibre de los cordones de extensión que utilice con la carga eléctrica requerida. Los cordones de calibre insuficiente causan caída de voltaje, lo cual daña el dispositivo y recalentar el cordón similar.

Es característico en el funcionamiento normal de los motores eléctricos comunes consumir durante el arranque hasta varias veces su corriente de operación. Esta tabla puede emplearse para estimar la potencia necesaria (en varios) para arrancar los motores eléctricos de "Código G"; no obstante, si un motor eléctrico no arranca o no alcanza la velocidad de funcionamiento, apague el dispositivo o herramienta de inmediato para evitar dañar el equipo. Siempre verifique los requisitos de la herramienta o aparato con la salida nominal del generador.

Capacidad del motor (H.P.)	Potencia en marcha (vatos)	Potencia necesaria para arrancar el motor (vatos)
		Inducción de repulsión	Capacitor	Fase dividida
1/8	275	600	850	1200
1/6	275	600	850	2050
1/4	400	850	1050	2400
1/3	450	975	1350	2700
1/2	600	1300	1800	3600
3/4	850	1900	2600	—
1	1100	2500	3300	—

PRECAUCIÓN:

El requerimiento de voltaje y frecuencia operativa de todos los equipos electrónicos debe comprobarse antes de enchufarlos a este generador. Puede ocurrir daños si el equipo no está diseñado para operar bajo una variación de voltaje de +/-10% y una variación de frecuencia de +/-3 Hz de los valores nominales que aparecen en la placa de identificación del generador. A fin de evitar daños, siempre agregue una carga adicional enchufada al generador en caso de usarse equipos de estado sólido (tales como un aparato de televisión). Internacionalmente puede ser necesario un condicionador de la línea eléctrica para esas aplicaciones; por ejemplo, con una computadora. Internacionalmente puede ser necesario un condicionador de la línea eléctrica para esas aplicaciones de equipo de estado sólido.

ASPECTOS ELÉCTRICOS

CAPACIDAD DEL GENERADOR

Cerciórese de que el generador pueda suministrar suficientes vatios de potencia continua (en marcha) y de sobrecorriente (al arrancar) para los equipos que desee alimentar al mismo tiempo. Siga estos pasos sencillos.

1. Seleccione los equipos que desea alimentar al mismo tiempo.
2. Sume la potencia continua (en marcha) en vatios de estos equipos. Esta es la cantidad de potencia que el generador debe producir para mantener en marcha los equipos. Observe la tabla de referencia de potencia en vatios, a la derecha.
3. Calcule cuánta potencia inicial (al arranque) en vatios necesitará. La potencia inicial (en vatios) es la breve variación rápida de potencia necesaria para poner en marcha los aparatos o herramientas relacionados con motor eléctrico como las sierras circulares o los refrigeradores. Debido a que no todos los motores arrancan al mismo tiempo, se puede calcular la potencia inicial total en vatios sumando sólo los equipos con el mayor valor de potencia inicial adicional a la potencia nominal del paso 2.

Ejemplo:

Herramienta o aparato	Potencia continua (en marcha) en varios	Potencia inicial (arranque) en varios
Acondicionador de aire de ventsa, 10000 BTU	1200	1800
Refrigerador	700	2200
Bomba de pozo de 1/3 HP	1000	2000
Televisor de 27 pulg	500	0
Illuminación (75 varios)	75	0
	3475 varios, potencia en marcha total	2200 varios, poten-cia inicial Tmaxima

Potencia continua total en vatios (en marcha) 3475

Potencia inicial adicional máxima en vatios +2200 Potencia total de salida requerida del generador 5675

ADMINISTRACIÓN DE LA POTENCIA

A fin de prolongar la vida útil del generador y los dispositivos acoplados, es importante tener cuidado al agregar cargas eléctricas al generador. NO debe haber equipo alguno conectado a los tomacorrientes del generador antes de poner en marcha el motor respectivo. La forma correcta y segura de administrar la potencia del generador consiste en agregar las cargas de forma secuencial de la siguiente manera:

1. Sin equipos conectados al generador, ponga en marcha el motor de la forma que se describe posteriormente en este manual.
2. Enchufe y active la primera carga, preferiblemente la máxima carga que tenga.
3. Deje que se estabilice la salida del generador (el motor marcha uniformemente y el dispositivo acoplado funciona correctamente).
4. Enchufe y active la suma de carga.
5. Nuevamente, deje que el generador se estabilice.
6. Repita los pasos 4 y 5 para cada carga adicional.

Nunca añada más cargas que las que permita la capacidad del generador. Tenga especial cuidado al considerar las cargas de sobrecorriente en la capacidad del generador según se describió anteriormente.

PRECAUCIÓN:

No exceda la capacidad del generador. Si excede la capacidad de corriente (amperios) y potencia (vatios) del generador, puede dañar el generador y los dispositivos eléctricos conectados al mismo.

Herramienta o aparato	Potencia Continua* (en marcha) en varios	Potencia inicial* (arranque) en watts
Esencias
Bombilla – 75 varios	75	75
Refrigerador/congelador	700	2200
Bomba de sumidero – 1/2 HP	1050	2200
Bomba de pozo de agua – 1/3 HP	1000	1500
Calentador de agua electrico	4000	0
Calefacción/Refrigeración
Ventilador de calefacción – 1/2 HP	800	2350
Acondicionador de aire de ventsa – 10000 BTU	1200	1800
Calentador de locales	1800	0
Cocina
Horno de microondas – 1000 varios	1000	0
Cafetera	1000	0
Estufa electrica – Un elemento	2100	0
Horno-tostadora	1200	0
Sala de estar
Videograbadora	100	0
Reproductor de CD/lector de DVD	100	0
Receptor estéreo	450	0
Televisor a color – 27 pulg	500	0
Otra
Sistema de seguridad	500	0
Pinzas rizadoras	1500	0
Abridor de puertas de garaje – 1/2 HP	875	2350
Secador de peso – 1/2 HP	1250	0
Herramentas pasatiempos/Sitio de trabajo
Lámpara de trabajo de halógeno de cerrazo	1000	0
Rciador de aire comprimido – 1/3 HP	600	1200
Sierra alternativa	960	0
Taladro electrico – 1/2 HP	600	900
Sierra circular - 7-1/4 pulg (184 mm)	1400	2300
Sierra de ingletes – 10 pulg (254 mm)	1800	1800
Cepillo de juntas – 6 pulg (150 mm)	1800	1800
Sierra de banco/sierra radial de brazo – 10 pulg (254 mm)	2000	2000
Compresor de aire – 1 HP	1600	4500

*Los valores de potencias en varios indicados son aproximados. Verifique la potencia real de cada herramienta o aparato.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

MOTOR

Tipo de motor: 389cc, OHV

Sistema de enfriamiento: Aire forzado

Sistema de arranque: Retráctil

Sistema de ignición: T.C.I.

Bujía: Champion F7TC

Volumen de aceite de motor 1,1 L (37 onz.)

Volumen de combustible. 25 L (6,6 galones)

GENERADOR

Voltaje nominal 120 V / 240 V

Amperaje nominal. 37.5/18.75A

Salida nominal 45000 W

Salida maxima. 5,625 W

Frecuencia nominal 60 Hz

DIMENSIONES

Longitud 787,4 mm (31 po)

Ancho 660,4 mm (26 po)

Altura 609,6 mm (24 po)

Peso 76 kg (167,6 lb)

FAMILIARICESE CON EL GENERADOR

Vea la figura 1.

El uso seguro de este producto requiere la comprensión de la información impresa en el producto y en el manual del operador, así como ciertos conocimientos sobre el proyecto a realizar. Antes de usar este producto, familiarícese con todas las características de funcionamiento y normas de seguridad.

DISYUNTOR

Los disyuntores se proporcionan para proteger el generador contra sobrecarga eléctrica. El disyuntor puede ser reajustado levantando la palanca del disyuntor.

FILTRO DE AIRE

El filtro de aire ayuda a limitar la cantidad de tierra y polvo que penetra en la unidad durante el funcionamiento.

PALANCA DEL AHOGADOR

La palanca del ahogador se emplea al arrancar el motor.

TANQUE DE COMBUSTIBLE

El tanque de combustible tiene una capacidad de 25 L (6,6 galones).

VÁLVULA DE COMBUSTIBLE

El flujo de combustible hacia el generador se controla por medio de la posición de la válvula de combustible.

MEDIDOR DE HORA

El medidor de hora indica la cantidad de horas de uso.

TERMINAL DE CONEXIÓN A TIERRA

El terminal de conexión a tierra se usa para poder conectar a tierra correctamente el generador como protección contra descargas eléctricas. Consulte con un electricista local con respecto a los requisitos de conexión a tierra en el área geográfica donde se encuentre usted.

PANTALLA DIGITAL MULTIFUNCIONAL

La pantalla digital multifuncional indica el voltaje, la frecuencia y el horario de funcionamiento para el periodo de uso actual.

Retire la tapa de relleno de aceite para revisar el nivel y añadir lubricante al generador cuando sea necesario.

PERNO DE DRENAJE DE ACEITE

Al cambiar el lubricante de motor, se afloja el perno de drenaje de aceite para permitir el drenaje del lubricante usado.

RECEPTÁCULOS

Su generador cuenta con las siguientes tomas de corriente monofásicas de 60 Hz: dos receptáculos dobles de corriente alterna de 120 V, 20 A, y un receptáculo de fijación por giro de corriente alterna de 120 a 240 V, 30 A. Los receptáculos pueden utilizarse para conectar los aparatos, iluminación eléctrica, herramientas y motores apropiados.

MANGO DEL ARRANCADOR RETRÁCTIL

El mango del arrancador retráctil se usa (junto con el interruptor del motor) para arrancar el motor del generador.

ADVERTENCIA:

No intente conectar el generador antes de terminar de armarlo. De lo contrario, puede ocurrir un riesgo de lesiones graves.

LISTA DE PIEZAS SUELTAS

Vea la figura 2.

Los siguientes accesorios están incluidos:

Núm.

ref. Descripción Cant.

1 Rueda 2 2 Separador. 4 3 Perno 2 4 Eje. 2 5 Contratuercas. 2 6 Botella de lubricante para motor. 1 7 Pasador 2 8 Tuerca. 6 9 Conjunto de pies y pedestal. 2 10 Mango 2 11 Llave para bujía (no se ilustra) 1

Manual del operador (no se ilustra)............1

DESEMPAQUETADO

Este producto requiere armarse.

Corte cuidadosamente los lados de la caja y cuando se retire la herramienta y cualesquier accesorios de la caja. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaquetado.

NOTA: Esta herramienta es pesada y requiere al menos de dos personas para levantarla. Para evitar una lesión en la espalda, levántela con sus piernas, no con su espalda.

ADVERTENCIA:

Este producto nuevo se ha enviado parcialmente ensamblado, como se describe a continuación. Verifique con cuidado la lista de contenido que está abajo para asegurar de que estén todos los elementos dentro del paquete. La lista de contenido describe todos los elementos sueltos que no están ensamblados al producto cuando este se envía. No acepte el producto si hay elementos de la lista de contenido que ya están ensamblados al producto cuando lo desempaca. Llame al número del centro de asistencia al cliente. La activación de un producto que haya sido preensamblado inadecuadamente puede causar lesiones serias al operador.

■ Inspeccione cuidadosamente la unidad para asegurar que no haya sufrido ninguna rotura o daño durante el transporte. No deseche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y lo haya utilizado satisfactoriamente. Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-242-4672, donde le brindaremos asistencia.

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice este producto sin haber reemplazado todas las piezas. Usar este producto con una pieza faltante o dañada podrá causar lesiones graves.

ADVERTENCIA:

No intente modificar este producto ni introducir accesorios no recomendados para la misma. Cualquier alteración o modificación constituye maltrato y puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales graves.

ADVERTENCIA:

No intente encender el generador antes de terminar de armarlo. De lo contrario, puede ocurrir un riesgo de lesiones graves.

NOTA: No ponga combustible ni lubricante en el generador antes de instalar las patas y ruedas.

INSTALACIÓN DE LAS PATAS

Vea la figura 3.

• Levante el extremo del generador donde se ubica el arrancador retráctil a la altura necesaria para poder acceder a la parte inferior del armazón; ajuste la posición de los soportes debajo para apoyar; coloque firmemente cuñas debajo para apoyarlo. Localice los siguientes artículos:

2 conjuntos de patas y pedestal, 4 contratuercas

• Inserte los pernos para el conjunto de patas y pedestal a través de los orificios en un lado del armazón tal como se indica. Coloque la tuerca y ajústela firmemente. Repita estos pasos con el otro lado.

INSTALACIÓN DE LAS RUEDAS

Vea la figura 4.

Las ruedas se proporcionan para poder trasladar el generador hasta la ubicación deseada y deben instalarse en el lado opuesto del arrancador retráctil.

Localice los siguientes artículos:

2 ejes, 2 ruedas, 2 contratuercas, 2 pasadores

Levante el extremo del generador opuesto al arrancador retráctil a la altura necesaria para poder acceder a la parte inferior del armazón; ajuste la posición de los soportes debajo para apoyar. Deslice el eje a través del orificio en el armazón tal como se indica. Coloque una tuerca en la parte interior del armazón. Con una llave, sostenga con fuerza el eje cuando ajuste la tuerca firmemente.

ARMADO

Deslice una rueda sobre el eje. Inserte un pasador a través del eje. Para instalar la segunda rueda en el otro lado, repita el procedimiento.

COLOCACIÓN DEL MANGO

Vea la figura 5.

Localice los siguientes artículos:

2 pernos, 2 tuercas, 2 mangos, 4 separadores

• Inserte un perno a través de uno de los mangos. Inserte el mango a través de un espaciador tal como se indica.
• Inserte el perno a través del orificio del armazón desde el exterior. Coloque un espaciador sobre el perno como se indica. Instale una tuerca en el extremo del perno y ajuste firmemente.

ADVERTENCIA:

No intente levantar la unidad por medio de los mangos. Si fuese necesario izar el generador, siempre hágalo por medio del bastidor. Utilice las técnicas apropiadas de izado para evitar lesiones en la columna.

FUNCIONAMIENTO

PELIGRO:

Monóxido de carbono. Usar un generador en el interior LO MATARÁ EN POCOS MINUTOS.

Los gases de escape del generador contienen niveles altos de monóxido de carbono (CO), un gas venenoso que no se puede ver ni oler. Si puede oler los gases de escape del generador, está respirando CO. Pero incluso si no puede oler los gases de escape, es posible que esté respirando CO.

• Nunca use un generador dentro de su hogar, garaje, sótano, ni demás espacios parcialmente encerrados. En dichos espacios, puede acumularse niveles mortales de monóxido de carbono. Usar un ventilador o abrir puertas y ventanas NO proporciona suficiente aire fresco. Solo utilice el generador al aire libre y lejos de ventanas, puertas y respiraderos abiertos. Estas aberturas pueden atraer los gases de escape del generador.

Incluso si utilizas el generador correctamente, el CO puede ingresar en su hogar. SIEMPRE utiliza una alarma de CO de pilas o con pilas de respaldo en su hogar.

Si comienza a sentirse descompuesto, mareado o débil mientras el generador está funcionando, trasládese adonde haya aire fresco INMEDIATAMENTE. Vea a un doctor. Puede sufrir intoxicación por monóxido de carbono.

PELIGRO:

El incumplimiento de conectar correctamente a tierra el generador puede resultar en electrocución, especialmente si el generador está equipado con un conjunto de ruedas. El Reglamento Nacional de Electricidad exige que el generador esté debidamente conectado a una tierra aprobada. Comuníquese con un electricista para todo lo relacionado con los requisitos de conexión a tierra.

ADVERTENCIA:

No permita que su familiarización con este producto lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por el fabricante de este producto. El empleo de aditamentos o accesorios no recomendados podrá causar lesiones graves.

Antes de cada uso, inspeccione todo el producto para detectar daños, partes faltantes o sueltas, como tornillos, tuercas, pernos, tapas, etc. Ajuste firmemente todos los sujetadores y las tapas y no active este producto hasta que todas las partes faltantes o dañadas sean reemplazadas. Llame al 1-800-242-4672 o comuníquese con un centro de servicios autorizado para recibir asistencia.

APLICACIONES

Este generador está diseñado para suministrar alimentación eléctrica para el funcionamiento de iluminación electrónica compatible, electrodomésticos, herramientas y cargas de motor.

FUNCIONAMIENTO

ANTES DE ACCIONAR LA UNIDAD

Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiradores. NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las ventanas abiertas. ■ Coloque siempre el generador sobre una superficie firme y plana.

PRECAUCIÓN:

Si se intenta arrancar el motor antes de haberse abastecido debidamente de lubricante, podrá descomponerse el equipo.

VERIFICACIÓN Y ABASTECIMIENTO DE LUBRICANTE

Vea la figura 6.

El lubricante de motor empleado es un factor de gran importancia en el rendimiento y vida de servicio del motor. Para uso general, a todas temperaturas, se recomienda el aceite SAE 10W-30. Siempre utilice lubricante para motor de cuatro tiempos que satisfaga o sobrepase los requisitos SJ de clasificación de servicio API.

NOTA: El lubricante sin detergente o para motor de dos tiempos daña el motor, por lo cual no deben usarse.

Desenrosque la tapa de relleno de aceite/varilla medidora de aceite y retírela. Limpie la varilla de nivel y vuelva a asentarla en el agujero; no la enrosque. Retire de nuevo la varilla medidora de lubricante y verifique el nivel de lubricante. El nivel de lubricante siempre debe estar entre las áreas cubiertas con rayas entrecruzadas de la varilla medidora. Si está bajo el nivel, abastezca de lubricante el motor hasta que el nivel del fluido alcance la parte superior de la varilla. Vuelva a colocar la tapa de relleno de aceite/varilla medidora de aceite y asegúrela.

VERIFICACIÓN Y ABASTECIMIENTO DE COMBUSTIBLE

Vea la figura 7.

Retire la tapa de combustible. Llene el tanque de combustible hasta una altura de 25 mm (1 pulg.) abajo del cuello del tanque. Coloque de nuevo la tapa del tanque de combustible y asegúrela.

NOTA: Siempre utilice gasolina sin plomo con un octanaje nominal inicial de 86 o mayor. Nunca utilice gasolina vieja, pasada o contaminada, y no utilice mezcla de aceite y gasolina. No permita que entre tierra o agua en el tanque de combustible.

USO DE ESTABILIZADOR DE COMBUSTIBLE

El combustible se hace viejo, se oxida y descompone al paso del tiempo. Agregando estabilizador de combustible (no incluido) se prolonga la vida útil del combustible y se evita la formación de depósitos, los cuales pueden tapar el sistema

del combustible. Siga las instrucciones del fabricante del estabilizador de combustible en cuanto a la debida proporción estabilizador-combustible.

Vierta el estabilizador en el tanque de combustible y, después, llene el tanque de gasolina de conformidad con las instrucciones anteriores. NOTA: Pueden mezclarse el estabilizador y la gasolina antes de llenar el tanque; para ello utilice una lata de gasolina u otro recipiente aprobado para combustible y agítela suavemente para realizar la mezcla. Coloque de nuevo la tapa del tanque de combustible y asegúrela. Arranque el motor y déjelo funcionar por lo menos cinco minutos para permitir que el estabilizador trate todo el sistema de combustible.

COMBUSTIBLES OXIGENADOS

NO USE COMBUSTIBLE E85. ANULARÁ SU GARANTÍA.

NOTA: No están cubiertos en la garantía los problemas de desempeño o daños al sistema de combustible producidos por el uso de un combustible oxigenado con un contenido superior a los porcentajes de alcohol o compuesto de éter señalados anteriormente.

Etanol. Las gasolinas con un contenido de 10% de etanol por volumen (comúnmente conocida como E10) o 15% de etanol por volumen (comúnmente conocida como E15) son aceptables. La E85 no lo es.

PRECAUCIÓN:

Teniendo la unidad en una superficie nivelada y con el motor apagado, revise el nivel de lubricante cada vez antes de usar el generador.

ARRANQUE DEL MOTOR

Vea las figuras 8 a 10.

NOTA: Si el generador no está en una superficie nivelada, es posible que no arranque o se apague durante su funcionamiento.

• Desconecte todas las cargas del generador. Ponga la válvula de combustible en la posición ON (ENCENDIDO). Ponga el interruptor del motor en la posición ON (MARCHA). Tire del ahogador. Sujete el arrancador retráctil y tire lentamente hasta que encuentre resistencia. Arranque el motor con un tirón corto y rápido del arrancador retráctil.

NOTA: No permita que el arrancador retráctil vuelva a calzar en su lugar una vez encendido. Colóquelo nuevamente en su lugar original con cuidado.

• Deje que el motor funcione durante varios minutos, cuando se usa.

FUNCIONAMIENTO

APAGADO DEL MOTOR

Vea las figuras 8 a 10.

Para apagar el motor en condiciones normales de funcionamiento:

• Desconecte del generador toda energía presente. Ponga la válvula de combustible en la posición OFF (APAGADO). Lleve el interruptor del motor a la posición de APAGADO (O).

Para apagar el motor en una situación de emergencia:

Lleve el interruptor del motor a la posición de APAGADO (O).

PANTALLA DIGITAL MULTIFUNCIONAL

La pantalla digital multifuncional indica el voltaje, la frecuencia y el horario de funcionamiento para el periodo de uso actual.

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, utilice únicamente piezas de repuesto Homelite idénticas. El empleo de piezas diferentes podría causar un peligro o dañar el producto.

Solamente las piezas enumeradas en la lista de piezas deben ser reparadas o cambiadas por el consumidor. Todas las piezas restantes deben ser reemplazadas en un centro de servicio autorizado.

MANTENIMIENTO GENERAL

Antes de cada uso, inspeccione todo el producto para detectar algo dañado, partes faltantes o sueltas, como tornillos, tuercas, pernos, tapas, etc. Ajuste firmemente todos los sujetadores y las tapas y no active este producto hasta que todas las partes faltantes o dañadas sean reemplazadas. Llame al 1-800-242-4672 o comuníquese con un centro de servicio autorizado para recibir asistencia.

Mantenga el generador en un entorno limpio y seco, en el cual no esté expuesto al polvo, tierra, humedad o vapores corrosivos. No permita que las ranuras de aire de ventilación del generador se tapen de materia extraña, como hojas, etc.

No utilice una manguera de jardín para limpiar el generador. El agua que entra al sistema de combustible u otras partes internas puede causar problemas que acortan la vida de servicio del generador.

Para limpiar la unidad:

• Con un cepillo de cerdas suaves y/o una aspiradora afloje y elimine la tierra y la basura. Limpie las aberturas de ventilación con aire a baja presión que no exceda de 25 psi.
• Limpie las superficies exteriores del generador con un paño húmedo.

REVISIÓN Y LIMPIEZA DEL FILTRO DE AIRE

Vea la figura 11.

Para obtener un desempeño apropiado y una larga vida útil de la unidad, mantenga limpios los filtros de aire.

■ Abra la tuerca del husillo en la tapa del filtro de aire. Retire la tapa y hágala a un lado. Retire los elementos de filtro. Retire la empaquetadura del filtro. Limpie con un paño limpio y reemplace la unidad de filtro de aire. Si el elemento de filtro está sucio, lávelo con agua jabonosa tibia. Enjuáguelo y déjelo secar. ■ Aplique una capa delgada de lubricante a los elementos y, después, estruje para sacar aquel. Coloque de nuevo los elementos en la unidad del filtro. Vuelva a colocar la tapa del filtro de aire y cierre la tuerca de husillo para asegurarla.

NOTA: No ponga a funcionar el generador sin los filtros de aire o junta. Se causa un desgaste acelerado del motor.

CAMBIO DEL LUBRICANTE DEL MOTOR

Vea la figura 12.

Retire la tapa de relleno de aceite/varilla medidora de aceite. - Coloque un recipiente bajo el perno de drenaje de aceite para recoger el lubricante a medida que salga. Desenrosque el perno de drenaje de aceite y retírelo. Permita que se drene completamente el lubricante. Instale de nuevo el perno de drenaje de aceite y apriételo firmemente. - Reabastezca de lubricante la unidad de conformidad con las instrucciones indicadas en el apartado Verificación y abastecimiento de lubricante. Reinstale la tapa de relleno de aceite/varilla medidora de aceite.

NOTA: El lubricante usado debe desecharse en un sitio de desecho aprobado. Si necesita más información, consulte a un concesionario de aceite de la localidad.

MANTENIMIENTO DE LA BUJÍA

Vea la figura 13.

La bujía debe tener el debido espacio interelectródico y debe estar libre de depósitos para que el motor funcione de forma correcta. Para verificar:

Retire la tapa de la bujía. Limpie toda la tierra presente alrededor de la base de la bujía. Retire las bujías con la llave (no incluida). ■ Inspeccione la bujía para ver si está dañada, y límpiela con un cepillo de alambre antes de volver a instalarla. Si el aislante está agrietado o desportillado, deben reemplazarse la bujía.

NOTA: Si va a reemplazarla, utilice la bujía recomendada, o una equivalente: Champion N64Y.

■ Mida el espacio interelectrólico. La separación correcta es 0,7-0,8 mm (0,028-0,031 pulg.). Para ampliar la separación, doble con cuidado el electrodo (superior) de conexión a tierra. Para angostar el espacio, golpee suavemente sobre una superficie dura el electrodo de tierra. ■ Asiente en su lugar la bujía y enrósquela con la mano para evitar trasroscarla. - Apriétela con una llave para comprimir la arandela. Si es nueva la bujía, gírela 1/2 vuelta para comprimir al nivel adecuado la arandela. Si va a volver a usar la bujía vieja, gírela de 1/8 a 1/4 de vuelta para comprimir al nivel adecuado la arandela.

NOTA: Si no se aprieta debidamente, la bujía se calienta mucho y podrá dañar el motor.

LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL SILENCIADOR

Según sea el tipo de combustible empleado, el tipo y cantidad de lubricante empleado, así como las condiciones de configuración, puede obstruirse el orificio de escape y el silenciador con depósitos de carbono. Si observa alguna pérdida de potencia en los productos con motor de gasolina, quizá sea necesario eliminar dichos depósitos para restablecer el desempeño original. Recomendamos enfáticamente que este servicio lo realicen únicamente técnicos de servicio calificados.

PARACHISPAS

Vea la figura 14 - 15.

Es necesario limpiar o reemplazar el parachispas cada 50 horas o anualmente para asegurar el buen funcionamiento de la unidad. Los parachispas pueden estar instalados en diferentes posiciones dependiendo del modelo del cual se trate. Comuníquese con el establecimiento de servicio más cercano para confirmar la ubicación del parachispas para su modelo específico.

Para limpiar el parachispas:

Retire los cuatro tornillos de cabeza hexagonal (pernos) que aseguran la placa de recubrimiento de la cubierta del silenciador.

Retire la placa de recubrimiento. Retire el tornillo que asegura el recubrimiento del silenciador y el parachispas. Extraiga el parachispas de la cubierta del silenciador. Limpie el parachispas con un cepillo de alambre. ■ Vuelva a colocar el recubrimiento de la cubierta del silenciador y el parachispas, y ajuste el tornillo. Vuelva a colocar el recubrimiento y los cuatro tornillos de cabeza hexagonal. Ajuste firmemente los tornillos.

DRENAJE DEL TANQUE DEL COMBUSTIBLE Y DEL CARBURADOR

Vea las figuras 16 y 17.

Para evitar los depósitos de sustancias gomosas en el sistema de combustible, vacíe el tanque de combustible y el carburador antes de guardarlo.

DRENAJE DEL TANQUE DE COMBUSTIBLE

Ponga el interruptor del motor en OFF (O) (APAGADO). Ponga la válvula de combustible en la posición OFF (APAGADO). Retire el conducto de combustible de la llave de purga; para ello, apriete los extremos del sujetador de retención y separe el conducto. Instale un extremo del conducto de drenaje en la llave de purga, y coloque el otro extremo en un recipiente de combustible de la suficiente capacidad para recibir el combustible drenado del tanque. Ponga la válvula de combustible en la posición ON (ENCENDIDO). Una vez que se haya drenado todo el combustible del tanque, cierre la válvula y vuelva a instalar el conducto en la llave de purga.

DRENAJE DEL CARBURADOR

Ponga el interruptor del motor en OFF (O) (APAGADO). Ponga la válvula de combustible en la posición OFF (APAGADO). Coloque un recipiente adecuado bajo el tornillo de drenaje del carburador para recibir el combustible; afloje el tornillo. Permita que se drene completamente el combustible y caiga en el recipiente. Vuelva a apretar el tornillo de drenaje.

NOTA: Consulte las normas de desecho de residuos peligrosos de la localidad donde se encuentre para averiguar la forma correcta de desechar el combustible usado.

TRANSPORTE

Ponga el interruptor del motor en OFF (O) (APAGADO). Ponga la válvula de combustible en la posición OFF (APAGADO). Asegúrese de que estén fríos el motor y el escape de la unidad. Vacíe el tanque de combustible. No deje caer la unidad, no la golpee ni la coloque bajo objetos pesados.

MANTENIMIENTO

ALMACENAMIENTO

Al preparar el generador para guardarlo, asegúrese de que la unidad se enfríe por completo y siga las siguientes lineamientos señalados abajo.

TIEMPO DE ALMACENAMIENTO	ANTES DE GUARDARLO
Menos de dosunes	■ Vacie el tanque de combustible y colóquelo en un recipiente apropriado según lo establishido por las dispositionses estatales y locales.
De dosunes a un año	■ Drene el combustible del carburador. ■ Vacie el tanque de combustible y colóquelo en un recipiente apropriado según lo establishido por las dispositionses estatales y locales.
Un año o más	■ Drene el combustible del carburador. ■ Retire la bujía. ■ Vacie el tanque de combustible y colóquelo en un recipiente apropriado según lo establishido por las dispositionses estatales y locales. ■ Ponga una cucharada sobre de aceite para motor en el cilindro de la bujía. Gire el motor lentamente con la性和 de tiro para distribuir el aceite. ■ Instale de nuevo la bujía. ■ Cambie el lubricante del motor. Al sacar la unidad antes de haberla tenido guardada: ■ Reabastezca de gasolina fresca la unidad.

	Antes de cada uso	Al cabo del primer mes o 20 horas de funcionaimiento	Cada 3Mesos o 50 horas de functióncimiento	Cada 6Mesos o 100 horas de funcionacimiento	Cada año o bajo de 300 horas de funcionacimiento
Revisar el lubricante del motor	■
Cambiar el lubricante del motor		■		■
Revisar el filtro de aire	■
Limpiar el filtró de aire			■
Cambiar el filtró de aire					■
Comprobar/ajustar la bujía				■
Reemplazar la bujía					■
Comprobar/ajustar la velocidad de ralentí					■
Comprobar/ajustar el huelgo de válvula*					■
Limpiar el depósito y el filtró de combustible*				■
Comprobar el tubo de combustible					■

Estas áreas deben ser efectuados sólo por el centro de servicio autorizado. NOTA: La frecuencia de mantenimiento debe ser mayor si el generador se usa en zonas de mucho polvo. Si el generador ha sobrepasado los valores límite especificados en el cuadro, aún debe seguirse el programa de mantenimiento de acuerdo con los intervalos allí recomendados.

CORRECCIÓN DE PROBLEMAS

PROBLEMA	CAUSA POSIBLE	SOLUCION
El motor no arranca.	El interruptor del motor está en apagado (OFF).No hay combustible.Está bajo el nivel de lubricante.Está cerrada la válvula de combustible (OFF).Bujía defectuosa, suecia o consecución incorrecta.La palanca de anegador está en la posición RUN (FUNCTIONAMIENTO).El motor almacenado sin tratamiento ni vaciado de gasolina, o reabastecido de gasolina de mala calidad.	Ponga el interruptor del motor en encendido (ON).Llene el tanque de combustible.Revisé el nivel del lubricante del motor,y reabastézcalo si es Neededo.Abra la válvula (ON).Reemplace la bujía.Desplace izquierda de la palanca del anegador hasta la posición START (ARRANQUE).Vacia el combustible y el carburador.Reabastezca de gasolina fresca la unidad.
Le falta potencia al motor.	Elemento de combustible obstruidos.El motor almacenado sin tratamiento ni vaciado de gasolina, o reabastecido de gasolina de mala calidad.	Compruebe el elemento de filtro de aire. Limpie o reemplace según sea就需要.Vacia el combustible y el carburador.Reabastezca de gasolina fresca la unidad. Si el problema continúa, comuniquese con un centro de servicios autorizzato.
No funciona el receptáculo de corriente alterna.	El disyuntor está en apagado (OFF).Está defectuoso el dispositivo conectado.	Ponga en encendido (ON) el disyuntor de corriente alterna.Pruebe con un dispositivo diferente.
El generador produce un ruido como de "cascabeleo" o "explosiones".	Unleve ruido occasional de "cascabeleo" o "explosiones" si la carga es pesada noDebe ser causa de preocupación.No obstarve, si tal cabiscoe o explosionones ocurren con una carga normal a velocidad estable del motor, el problema pueda ser la marca de gasolina realizada.	Cambie a unamarca不一样de gasolina, y asegúrese de que sea de un octanaje de 86 por lo menos. Si el problema continúa, comuniquese con un centro de servicios autorizzato.
Si el problema persististe afterwards de probar las solicuciones Mentionadas arriba, comuniquese con un centro de servicios autorizzato para Solicitar asistencia.
Los siguientes sintomasueneden indicar problemas que afectan el nivel de emisionedes de la unidad:■ Arranque dificil o paro del motor despuyés de arrancar■ Marcha lenta irregular■ Falla o retardo en la combustión, con la unidad bajo energia■ Combustión secundaria (combustión retardada)■ Sale humano negro del escape o consumo elevado de combustibleSi encontrarculaquiera de这些 sintomas, permita que inspeccionen y reparen la unidad en un centro de servicios autorizzato.

GARANTÍA LIMITADA COBERTURA DE LA GARANTÍA

Homelite Consumer Products, Inc., (la Compañía) garantiza al comprador minorista original que este Producto Homelite carece de defectos en material y mano de obra, y acuerda reparar o reemplazar, a la discreción de la Compañía, dicho Producto defectuoso sin cargo en los siguientes períodos a partir de la fecha de la compra:

Dos años si el Producto se utiliza exclusivamente para fines personales, familiares o domésticos. 90 días si el Producto se utiliza para fines comerciales.

Esta garantía sólo es válida para los Productos vendidos dentro del territorio de los Estados Unidos de América, el distrito de Columbia, Canadá, México, el Estado Libre Asociado de Puerto Rico, las Islas Vírgenes, o Guam.

Esta garantía no es transferible y sólo cubre los daños derivados de defectos en material o mano de obra y no los daños causados por el uso irracional, incluida la falta de mantenimiento razonable y necesario. Entre los artículos que no cuentan con la cobertura de esta garantía, se encuentran:

• Los gastos de transporte originados por el envío del producto a la Compañía o a su representante de servicios autorizado para el mantenimiento incluido en la garantía, o por el envío al consumidor de productos reparados o reemplazados; estos corren por cuenta del comprador minorista original.
• Los daños causados por el maltrato, los accidentes, el uso indebido, la negligencia, la alteración, la modificación, los efectos de la corrosión, la erosión, el desgaste normal o las reparaciones realizadas por personas ajenas a la Compañía o a sus representantes de servicios autorizados. Además, esta garantía no cubre:
• Afinación - Bujías, carburador, ajustes del carburador, encendido, filtros, cambio de aceite
• Desgaste de piezas - Cuerda del arrancador retráctil, escobillas del motor, pasadores de chaveta, ruedas

La garantía queda anulada si el cliente no instala, mantiene o utiliza el producto respetando las instrucciones y las recomendaciones de la Compañía, según se expresa en el manual del operador del Producto, o si el Producto se utiliza como equipo de alquiler.

La Compañía no se hará cargo de las reparaciones o los ajustes al Producto, o de cualquier área o gasto que no sea autorizado previamente por esta Compañía.

GUARDE SU COMPROBANTE DE COMPRA

Antes de que la Compañía o sus representantes de servicios autorizados puedan efectuar el servicio correspondiente cubierto por la garantía del Producto, se solicitará como comprobante de compra una factura de compra con fecha.

EXCLUSIONES Y LIMITACIONES

ESTA GARANTÍA LIMITADA PREVALECE SOBRE CUALQUIER OTRA GARANTÍA EXPRESA. CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN ESPECÍFICO U OTRA QUE BRINDE COBERTURA PARA ESTE PRODUCTO ESTARÁ LIMITADA EN DURACIÓN AL PLAZO DE ESTA GARANTÍA LIMITADA. EL SERVICIO DE GARANTÍA DESCRITO ANTERIORMENTE ES EL ÚNICO RECURSO BAJO ESTA GARANTÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE DE CUALQUIER DAÑO ESPECIAL, INDIRECTO O CONSECUENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, O LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INDIRECTOS O CONSECUENTES; POR LO QUE ES POSIBLE QUE LAS LIMITACIONES O EXCLUSIONES ANTERIORES NO SE APLIQUEN EN SU CASO.

CÓMO OBTENER UN SERVICIO DE GARANTÍA

Para obtener el servicio de garantía: llame sin cargo al 1-800-242-4672 o escriba a Homelite Consumer Products, Inc., 1428 Pearman Dairy Road, Anderson, SC 29625.

Para obtener el servicio de garantía fuera de los EE. UU., comuníquese con el establecimiento Homelite local.

DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES FEDERAL: DERECHOS Y OBLIGACIONES DE SU GARANTÍA

La Agencia de Protección Ambiental de los EE. UU. (EPA) y Chongqing Dajiang Power Equipment Co., Ltd (en adelante, "Dajiang") se complacen en explicar la garantía del sistema de control de emisiones de su nuevo motor todo terreno. Los motores todo terreno deben ser diseñados, fabricados y equipados para cumplir con los estrictos estándares antiesmog del gobierno federal. Dajiang garantiza el funcionamiento del sistema de control de emisiones en su motor por los períodos de tiempo que se detallan a continuación, siempre que el motor no haya sufrido maltratos, negligencia ni se le hayan realizado modificaciones inapropiadas o un mantenimiento inadecuado.

Su sistema de control de emisiones puede incluir piezas tales como el carburador, el encendido y los sistemas de entrada y calidad. En caso de que se presente una condición cubierta por la garantía, Dajiang reparará su motor sin costo alguno por el diagnóstico, el reemplazo de las piezas y la mano de obra.

COBERTURA DE LA GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES DEL FABRICANTE:

Como se detalla a continuación, los sistemas de control de emisiones de los motores modelo 1997 y posteriores están cubiertos por una garantía de dos años. Si se comprueba que, durante este período de garantía, algún sistema o componente del motor relacionado con la emisión tiene defectos en material o mano de obra, un establecimiento de servicio autorizado por la garantía Dajiang realizará las reparaciones o los reemplazos correspondientes.

RESPONSABILIDADES DEL COMPRADOR/PROPIETARIO CON RESPECTO A LA GARANTÍA:

Como comprador/propietario del motor todo terreno, usted es responsable de realizar todos los servicios de mantenimiento requeridos que figuran en el manual del propietario provisto por el fabricante. A fines de la garantía, Dajiang le recomienda que conserve todos los recibos de los servicios de mantenimiento de su motor. Sin embargo, Dajiang no puede negar la prestación del servicio de garantía solamente porque usted no tenga los recibos o porque no haya realizado todos los mantenimientos programados.

No obstante, como comprador/propietario del motor todo terreno, tenga en cuenta que Dajiang puede negar una parte o toda la cobertura o la responsabilidad de la garantía si el motor o una de sus piezas o componentes falla como resultado de abuso, negligencia, mantenimiento inadecuado, modificaciones inapropiadas o por el uso de piezas falsificadas u obtenidas del "mercado gris" que Dajiang no ha fabricado, suministrado ni aprobado.

Usted es responsable de presentar su motor en un establecimiento de servicios autorizado por la garantía de Dajiang cuando se presente un problema. Las reparaciones cubiertas por la garantía deben realizarse dentro de un tiempo razonable que no pueda exceder los 30 días.

Para recibir el servicio de garantía, comuníquese con su vendedor o con un establecimiento de servicios autorizado por la garantía de Dajiang.

NOTA IMPORTANTE: Esta declaración de garantía, otorgada por Dajiang conforme a las leyes federales, explica sus derechos y obligaciones según la Garantía del sistema de control de emisiones (Garantía de ECS). La Garantía de ECS es aplicable solo para el sistema de control de emisiones de su motor. Si existiera una contradicción entre los términos de la Garantía de ECS y la Garantía de Dajiang, se deberá aplicar la Garantía de ECS, excepto en circunstancias donde la Garantía de Dajiang tenga una cobertura más prolongada. Las garantías de ECS y de Dajiang describen importantes derechos y obligaciones con respecto a su nuevo motor.

Sólo puede realizar el servicio de garantía un establecimiento de servicios autorizado por la garantía de Dajiang. Al momento de solicitar el servicio de garantía, se debe presentar un comprobante donde figure la fecha en la que el comprador/propietario original realizó la compra. El comprador/propietario debe hacerse cargo de cualquier gasto u otro cargo incurrido por llamadas telefónicas o por el traslado del producto hacia el centro de inspección o reparación, y desde allí. El comprador/propietario también se debe hacer responsable por cualquier daño o pérdida que surja durante el traslado o envío del motor para su inspección o reparación como parte de la cobertura de la garantía.

SI TIENE ALGUNA PREGUNTA CON RESPECTO A LOS DERECHOS Y LAS RESPONSABILIDADES DE LA GARANTÍA, PÓNGASE EN CONTACTO CON DAJIANG O CON UNA DE SUS AGENCIAS LLAMANDO AL 1-770-360-0069.

II. GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES

Garantía del sistema de control de emisiones (Garantía de ECS) para motores modelo 1997 y posteriores.

(a) Campo de aplicación: Esta garantía se aplica a motores modelo 1997 o posteriores. El periodo de la garantía de ECS comienza en la fecha en la que el comprador/propietario original o final realice la compra del nuevo motor o equipo y continúa durante 24 meses consecutivos a partir de ese momento. (b) Cobertura general de la garantía por emisiones: Dajiang garantiza al comprador/propietario original del nuevo motor o equipo y a cada comprador/propietario subsiguiente que todos sus motores: (1) estarán diseñados, fabricados y equipados para cumplir con todas las disposiciones aplicables adoptadas por la EPA conforme con sus respectivas autoridades; y (2) no presentan defectos en material ni mano de obra que, en algún momento durante el periodo de la garantía de ECS, pudieran hacer que una pieza relacionada con las emisiones cubierta por la garantía no sea idéntica en material a la pieza tal como se la describe en la aplicación de los fabricantes del motor para su certificación.

La garantía de ECS se aplica a las piezas de su motor relacionadas con las emisiones, según figura a continuación:

(1) Cualquier pieza relacionada con las emisiones que esté cubierta por la garantía y no esté programada para ser reemplazada como parte del mantenimiento requerido según el manual del propietario tendrá cobertura durante el periodo de garantía de ECS. Si cualquiera de dichas piezas fallara durante el periodo de garantía de ECS, Dajiang deberá repararla o reemplazarla según la [subsección (4)]. Dicha garantía excluye cualquiera de las piezas que hayan sido modificadas, falsificadas o provenientes del "mercado gris".

LAS PIEZAS RELACIONADAS CON LAS EMISIONES INCLUYEN LAS SIGUIENTES:

1) Sistema de medición del combustible:

a) montaje del carburador de gasolina y sus componentes internos, b) filtro de combustible (si tiene), c) juntas del carburador y d) bomba de combustible (si tiene).

2) Sistema de inducción de aire, que incluye:

a) tubo de entrada/colector múltiple y b) limpiador de aire.

3) Sistema de encendido, que incluye:

a) bujía y b) módulo de encendido/bobina.

4) Montaje del silenciador (si tiene), que incluye:

a) junta del silenciador y b) salida múltiple.

5) Sistemas de evaporación:

a) conductos del combustible, b) accesorios del conducto del combustible, c) receptáculo de carbono,

d) soportes de montaje del receptáculo, e) conector del puerto de purga del carburador, f) tanque de combustible, g) tapa de combustible y h) prensas.

6) Varios, que incluyen:

a) mangueras, correas y conectores.

ADVERTENCIA:

Las emanaciones provenientes del escape del motor de este producto contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos congénitos y otras afecciones del aparato reproductor.

CALIFORNIA - PROPUESTA DE LEY NÚM. 65

SERVICIO

Para obtener piezas o servicios, comuníquese con el centro de servicios autorizado de Homelite más cercano. Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse personalmente. Para obtener información sobre el establecimiento de servicios autorizado más cercano a usted, le suplicamos llamar al 1-800-242-4672 o visitar nuestra dirección en la red mundial, en la dirección www.homelite.com.

PIEZAS DE REPUESTO

El número de modelo de este producto se incluye en una placa o etiqueta pegada a la caja del motor. Le recomendamos anotar el número de serie en el espacio suministrado abajo.

NÚMERO DE MODELO

NÚMERO DE SERIE
