MANUAL DE USUARIO LS48B LA SOMMELIERE
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES
Lean este manual de instrucciones antes de instalar su Vinoteca.
DESCRIPCION DEL APARATO......2
INSTALACION......3
EL PANEL DE MANDO......4
LIMPIEZA & MANTENIMIENTO......5
RESOLUCION DE PROBLEMAS......6
ESQUEMA ELECTRICO......7
( APARATO DESTINADO A UTILIZARSE EXCLUSIVAMENTE PARA LA CONSERVACION DE VINOS)

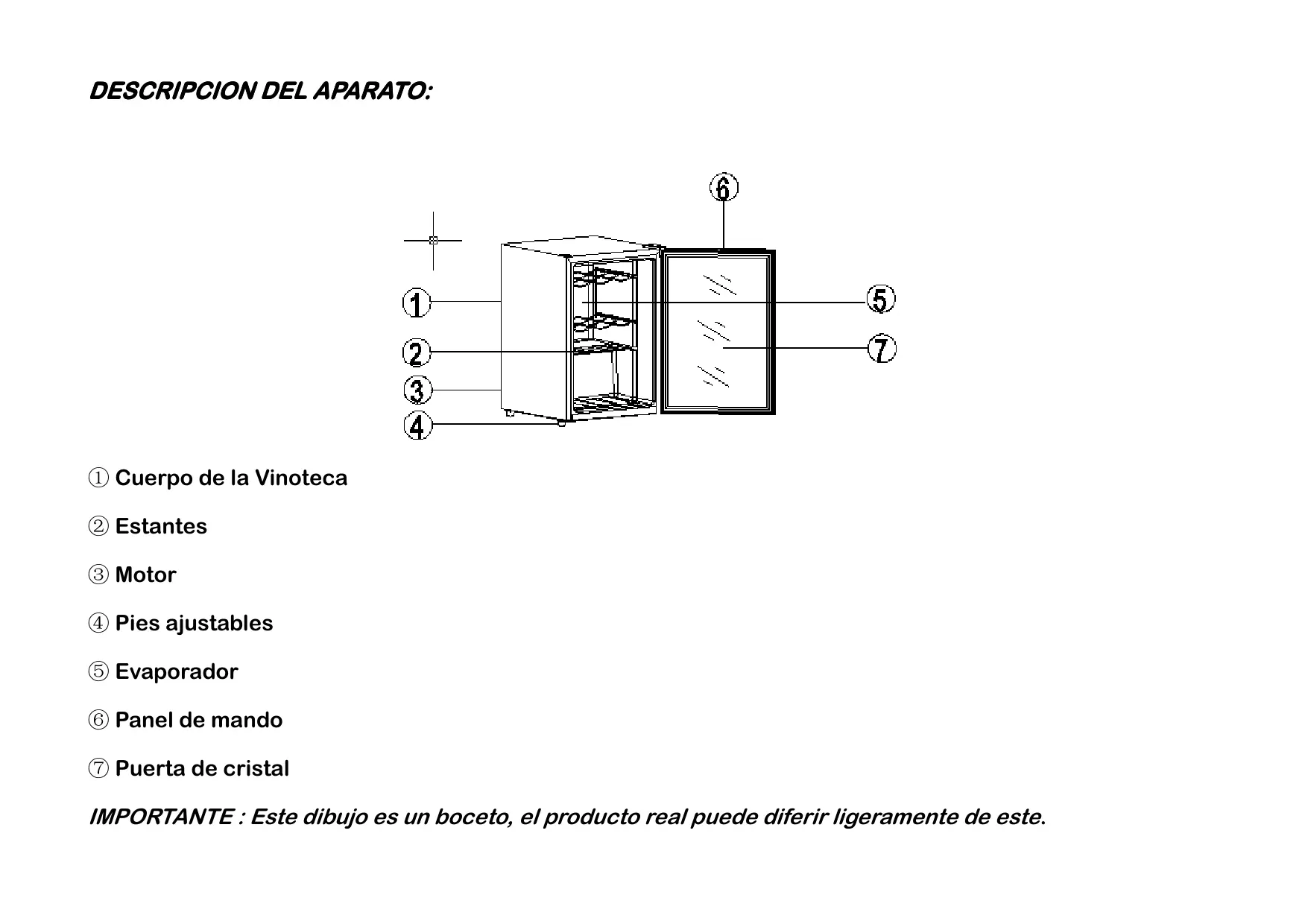

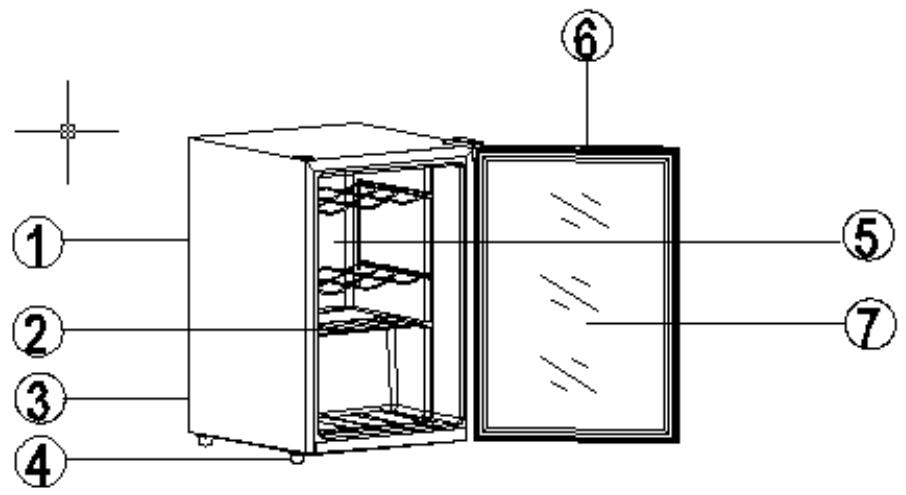

DESCRIPCION DEL APARATO:
②
③
④
⑥
⑤
⑦
① Cuerpo de la Vinoteca
② Estantes
③ Motor
④ Pies ajustables
⑤ Evaporador
⑥ Panel de mando
⑦ Puerta de cristal
IMPORTANTE : Este dibujo es un boceto, el producto real puede diferir ligeramente de este.
INSTALACION :
1、Antes de utilizar la Vinoteca, retirar todos los elementos de embalaje tanto exteriores como interiores.
2、Asegúrese que la Vinoteca se ha quedado en posición vertical durante su transporte y manipulación.
3、Posicione la Vinoteca en una superficie plana y horizontal y poner a nivel con los pies ajustables (3).
4、Mantener un espacio mínimo de 50mm entre la parte posterior de la Vinoteca y la pared para que circule el aire.
5、Evite instalar la Vinoteca en un sitio húmedo.
6、Nunca mojar la Vinoteca con agua.
7、Conservar la Vinoteca lejos de la luz directa o del sol.
8、Proteger la Vinoteca de toda sustancia peligrosa o combustible.
Cuando el aparato esta encendido, el sistema de refrigeración empieza a funcionar. La temperatura se sitúa entre 4°C y 18°C adentro de la Vinoteca.

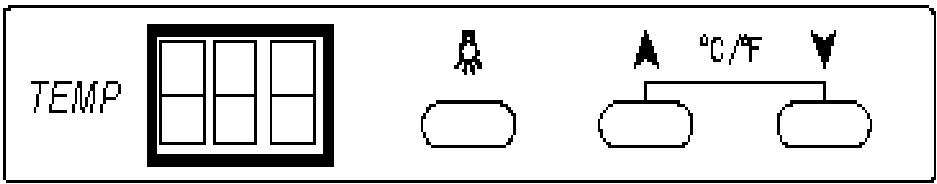

Empujando la tecla ▼ del panel de mando, la cifra que aparece digital disminuye gradualmente hasta los 4°C; Empujando la tecla ▲ del panel de mando, la cifra que aparece digital aumenta gradualmente hasta los 18°C; Se puede así elegir la temperatura deseada, Esto significa que si la temperatura dentro de la Vinoteca alcanza la temperatura deseada, el sistema de regulación de la temperatura para la refrigeración para dejar subir gradualmente la temperatura. Cuando la temperatura interior aumenta hasta sobrepasar la temperatura deseada, el sistema de refrigeración se pone de nuevo en marcha.
Usar las teclas y para elegir poner la temperatura en grados Celsius (°C) o Fahrenheit (°F).
Empujar la tecla para apagar o encender la luz interior.
LIMPIEZA & MANTENIMIENTO
La limpieza de su Vinoteca
Antes de limpiarla, desconecte la Vinoteca de la luz y retire las botellas.
Limpie su Vinoteca cada dos meses.
Limpiar las superficies interiores y exteriores con un trapo húmedo.
Si la Vinoteca esta muy sucia, Limpie la primero con un detergente neutro, y utilizar un trapo limpio para quitar el detergente.
Mantenimiento de los elementos de plástico
Tener mucho cuidado con la junta de la puerta que debe permanecer limpio siempre.
Si los elementos de plástico de la Vinoteca están en contacto con materia grasa (animal o vegetal) durante demasiado tiempo, se alteraran. Hay que limpiarlos frecuentemente.
CUIDADO :
Asegúrese que la Vinoteca este desconectada antes de limpiarla.
No pulverizar la Vinoteca con agua.
Nunca utilizar, para limpiar la Vinoteca: Agua caliente, un disolvente, gasolina, alcohol, keroseno, polvos de detergentes, un detergente alcalino, ácido, etc.
RESOLUCION DE LOS PROBLEMAS
Numerosos problemas pueden ser resuelto fácilmente, ahorrándole una llamada al servicio técnico post-venta. Intente resolver el problema con la guía que encuentra a continuación antes de contactar con el servicio post-venta.
| La Vinoteca no funciona. | No esta conectada.Ha saltado el diferencial o un fusible esta quemado. |
| La temperatura interior de la Vinoteca esta demasiado fría. | Verificar que la temperatura no este programada a 4°C.El ambiente exterior puede necesitar una temperatura más cálida.La puerta esta abierta con demasiada frecuencia.La puerta no esta cerrada correctamente.La junta de la puerta esta dañada.El espacio entre la parte trasera de la Vinoteca y la pared no es suficiente. |
| El agua de descongelación se vierte adentro de la Vinoteca o por el suelo. | Mirar si el recipiente de recuperación esta lleno. |
| Hay un ruido de líquido. | Es el ruido del gas refrigerante, es normal. |
| La parte lateral del cuerpo se calienta. | Es la consecuencia del escape del calor del interior del aparato. |
| Hay condensación en las paredes exteriores de la Vinoteca. | La condensación en las paredes exteriores de la Vinoteca es normal si esta en un sitio húmedo, Solo hace falta secarlas. |
| La Vinoteca hace demasiado ruido. | El aparato no esta nivelado o instalado incorrectamente.El aparato esta en contacto con la pared. |

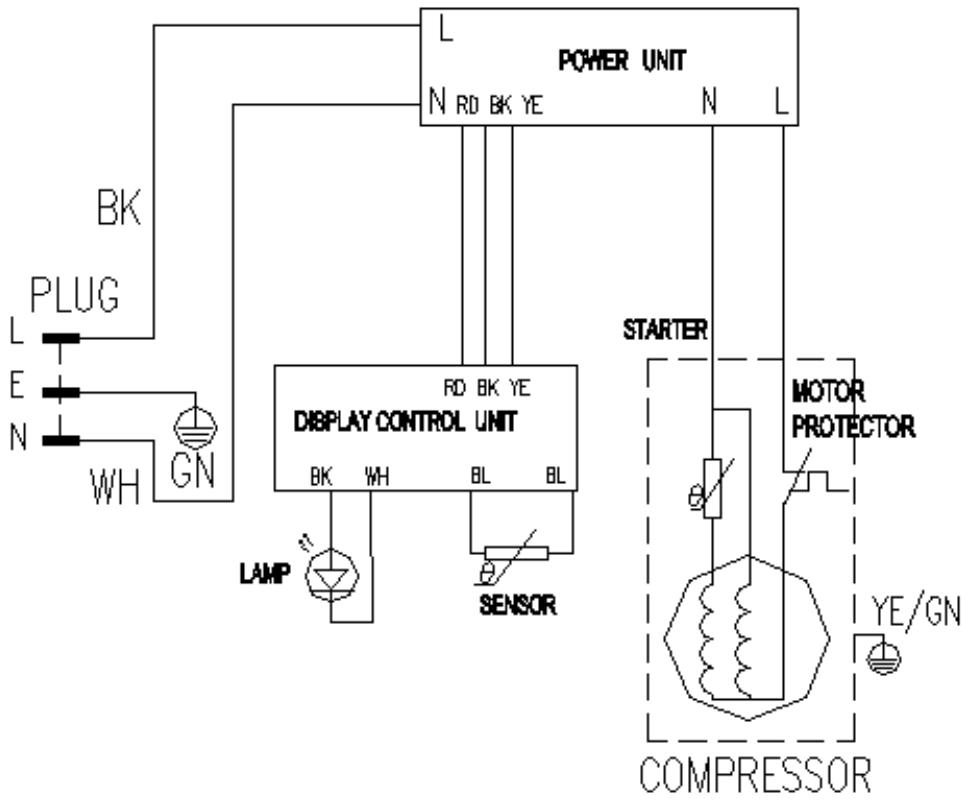

EL ESQUEMA ELECTRICO

