MANUAL DE USUARIO AX850 CORSAIR

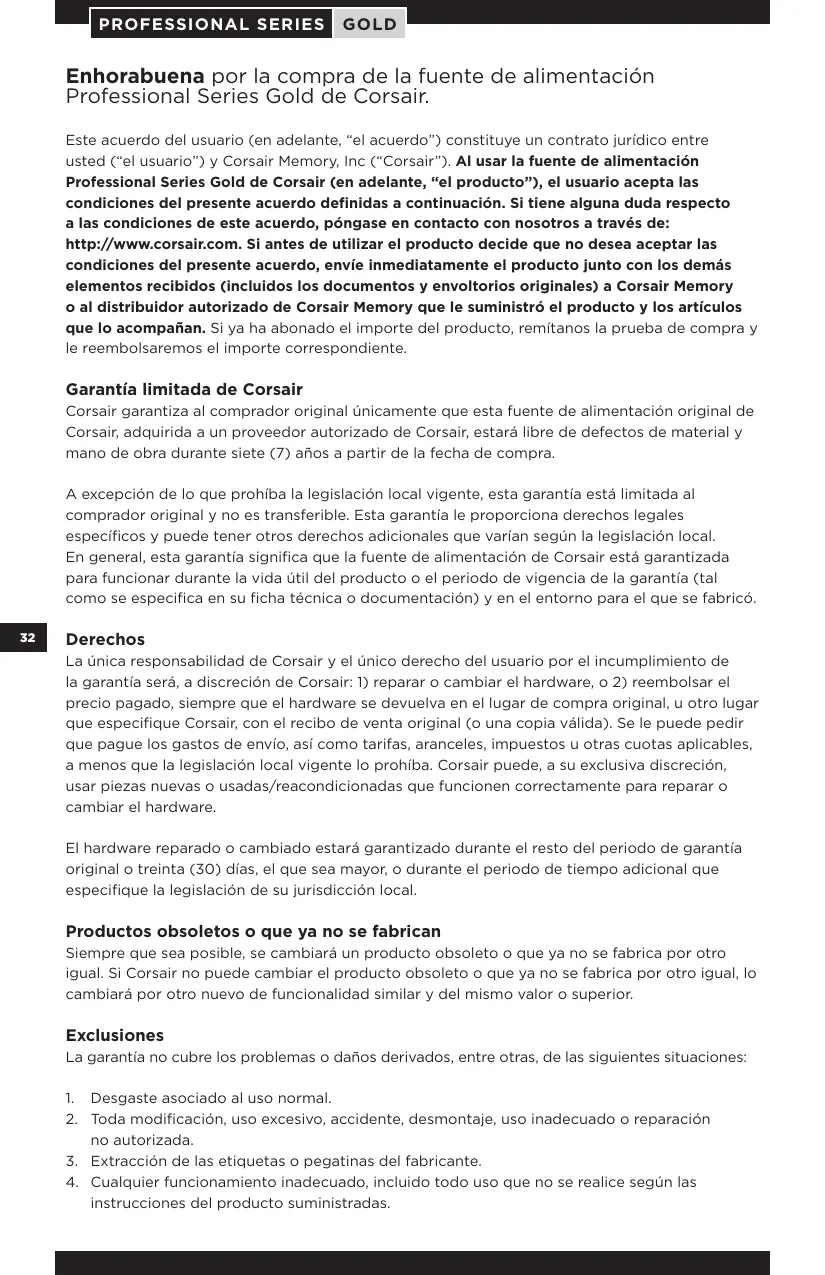

Enhorabuena por la compra de la fuente de alimentacion Professional Series Gold de Corsair.
Este acuerdo del usuario (en adelante, "el acuerdo") constituya un contrato juridico entre usted ("el usuario") y Corsair Memory, Inc ("Corsair"). Al usar la fuente de alimentación Professional Series Gold de Corsair (en adelante, "el producto"), el usuario acepta las conditiones del presente acuerdo definidas a continuación. Si tiene alguna duda afecto a las conditiones de este acuerdo, pángase en contacto con nosotros a temas de: http://www.corsair.com. Si antes de utiliser el producto decide que no desea aceptar las conditiones del presente acuerdo, envie inmediamente el producto jusqu con los demás elementos recibidos (incluidos los documents y envoltorios originales) a Corsair Memory o al distribuidor autorizzato de Corsair Memory que le suministro el producto y los articículos que lo)acomañan. Si ya ha abonado el imports del producto, remitanos la prueba de compra y le reembolsaremos el imports correspondiente.
Garantía limitada de Corsair
Corsair garantiza al comprador original únicamente que esta fuente de alimentación original de Corsair, adquirida a un proveedor autorizzato de Corsair, estará libre de defectos de material y mano deORA durante siete (7) años a partir de la Fecha de compra.
A exception de lo que prohía la legislación local vigente, esta garantía está limitada al comprador original y no es transferible.Esta garantía le proporción dechos legales espécíficos y pueda tener otheros derechos adiconiales que varian según la legislación local. En general, esta garantía significa que la fuente de alimentación de Corsair está garantizada paraFuncionar durante la vidautil del producto o el periodo de vigencia de la garantía (tal como se referencia en su ficha技术水平a documentacion) y en el entorno para el que se fabricó.
Derechos
Launda responsabilitad de Corsair y el unico decrecho del usuario por el incumplimiento de la garantia sera, a disreciOn de Corsair: 1) reparar o embarrar el hardware, o 2) reembolsar el preco pagado, siempre que el hardware se devuelva en el lugar de compra original, u othero lugar que especifique Corsair, con el recibo de vente original (o una copia valida). Se le pueda pedir que pague los gastos de envio, asi como tarifas, aranceles, impuestos u otheras cuotas aplicables, a menos que la legislacion local vigente lo prohiba. Corsair peut, a su exclusiva disreciOn, usar piezas新品as o usadas/reacondicionadas que functionen correctamente para reparar o embarrar el hardware.
El hardware reparado o转型发展 está garantizo durante el resto del periodo de garantía original o treinta (30) días, el que sea mayor, o durante el periodo de tiempo adicional que specifies la legislación de su jurisidicción local.
Productos obsoletos o que ya no se fabrican
Siempre que sea posible, se cambiará un producto obsoletó o que ya no se fabraca por otherwise. Si Corsair no puedaCambiar el producto obsoletó o que ya no se fabraca por otherwise, lo cambiará por otherwise.
Exclusiones
La garantía no cubre los problemas o daños derivados, entre除外, de las siguientes situaciones:
- Desgaste asociado al uso normal.
- Toda modificación, uso excessivo, accidente, desmontaje, uso inadeado o reparación no autorizada.
- Extracción de las etiquetas o pegatinas del fabricante.
-
Cualquier configuracionado inadequado, incluido todo uso que no se realice segun las instrucciones del producto suministradas.
-
Conexión a un voltaje Incorrecto.
- El uso de articutos de consumo, como baterías de repuesto, que no haya suministrado Corsair, excepto si la legislación local vigente prohíbe dicha restricción.
- Cualquierorra Causea que no este relationada con un defecto de producto en materiales o mano de obra.
Tambien se excluyen de esta garantía los productos falsificados, es decir, aquellos productos que Corsair, a su exclusiva disreción, determine que no han sido fabricados por Corsair ni ninguno de sus@socios de fabricación autorizados.
Limitación de responsabilidad
Corsair no sera en absoluto responsable de ningún daño especial, indirecto o derivado, incluida, a titulo enunciativo, la perdida de Beneficios, ingressos o datos (tanto directa como indirecta) o perdida comercial por el incumplimiento de cualquier garantía explicita o implicita del producto excepte se haya advertido a corsair de la posibiliad de dichos daños. Algunas legislaciones locales no permiten la exclusión o limitación de daños especiales, incidentales o derivados, por lo que es possible que esta limitación o exclusión no se aplicue en su jurisdieccion.
Duración de las garantías implicativas
A exception de lo que prohía la legislación vigente, toda garantía implicita, condición de commercialización o adecuación a un fin determinado de este hardware está limitada a la duración del periodo de garantía limitada correspondiente a su producto. Algunas legislaciones locales no permiten la limitación en la duración de una garantía implicita, por lo que es possible que esta limitación no se aplicé en su jurisidicción.
Derechos legales naciales
Los consumidores peuvent tener derechos legales en virtud de la legislación nacional vigente que rige la vente de bienes de consumo. Las garantias de esta garantía limitada no afectan a dichos derechos.
Exclusion deudas garantías
Ningúnempleo,proveedor oagente deCorsair dispone de autorizaciónparalearvaracabo modificación, ampliación or adiciónalguna en la presente garantía.
Cóme realizar una reclamación de garantía
Antes de enviar una reclamación de garantía, le recomendamos que se ponga en contacto con nuestro equipo de assistencia技术水平a o que visite corsair.com y que consulte la�� correspondiente para Obtener asistencia技术水平a. Es posible que encontrar una solution sencilla a su problema.
Por lo general, las reclamaciones de garantía validas se debentramitar en el establishimiento de compradurante los primeros treinta (30)díasdespuésdeeffectuarla compra. Este periodo puedavarier según el lugar enelquehayadequiridoel producto; consulte la cláusula de devolución del minoristaondehowarelidazoal compra.Las reclamacionesde garantía que no se puedatramitar através del punto del producto originalsebendirigirdirectamenteacorsair.La información decontactode atencion alcliente sepuedeencartrain Internet en corsair.com/contact o en ladocumentacion incluidacon el producto.
Introduccion
Proteccion de corriente sin precedentes
La fuente de alimentación Corsair Professional Series Gold offre unareshestaciones de vanguardia en lo que respecta al suministro de corriente estable en conditiones adversas. Si lo que se necesita es estabilidad o si sencillamente buscas la mejor fuente de alimentacion disponible, la Corsair Professional Series Gold es para ti.
Unistema de cableado modular autentico
Con la Corsair Professional Series Gold, es possible desconectar todos los cables de la fuente de alimentacion. Esto le ofrece flexibilidad adicondral durante la instalacion, al permitirle ensamblar su equipo utilizing unicamente los cables necessarios, lo que resulta en un systemas max limpio y una circulacion optima del aire. Además, cuando统计数据 el momento de cabiar su fuente de alimentacion por othera可以更好, se peutdarrir del systemas sin desconectar cables de la placabase o los periféricos: los cables se quan done estan, y solo Tiene que conectarlos a suueva fuente de alimentacion modular Corsair.
Un rendimiento energetico exceptional
Gracias a su rendimiento energetico del 90% a una energia del 50% , la fuente de alimentacion Corsair Professional Series Gold es más silenciosa, disipa una minima calidad de calor, y le permite ahorrar mes tras mes. Ha obtenido el sello de aprobacion 80 Plus® Gold, lo que le garantiza que está tomando la decision correcta si lo que busca es un suministro de corriente eficaz e inteligente
Ventajas de Corsair
La fuente de alimentación Professional Series Gold de Corsair cuenta con las失落s y los avances technologicos más recientes:
-
Compatibleidad con el estándar ATX12V v2.31 y EPS12V 2.92 más reciente y también con equipos anteriores dotados de los estándares ATX12V 2.2 y ATX12V 2.01.
-
Ventilador de aire ultrasilencioso de con doble cojinate de bolas que proportionscna una circulacion de aire excellente con un nivel de ruido exceptionally bajo al adaptor su velocidad de giro a la temperatura.
-
Hasta 90% de eficiencia de energia en conditiones promedio de energia Mundial mediante la generation de menos calor, resultando en facturas de energia más bajas.
-
Factor de corrección activa de corriente del 0,99 para suministrar a su sistemas electricidad segura y respetuosa con el medio ambiente.
-
Entrada universal de 90~264 V CA, para que se olvide de acontear ese minúsculo interruptor rojo.
-
Rail especialico de +12 V que offre la(Maxima compatibiliad con los componentes mas recientes.
-
Proteccion frente a sobrevoltaire, sobrepotencia, cortocircuitos y caidas de voltaje, que garantiza la calidad de los componentes clave de su equipo.
-
Condensadores japoneses de alta calidad para un funciona y fiabilidad exceptional.
-
Gracias al sistemas de cables totalmente modular,EARá'utilizar solo los cables que necesite. Sustituir la fuente de alimentacion es muy fácil, ya que solo esnecessaryo desconectar los cables de la fuente de alimentacion.
-
El Diseño fino y aplanado de los cables reduce la fricción del aire y mejorá la circulación de este por el interior del chasis del PC.
-
Garantía de siete años y acceso de por vida a los exceptionales servicios de asistencia技术水平a atencion al cliente de Corsair.
Characteristicasétécnicasde la fuente de alimentación
- Dimensiones:
- AX750/850: 150 mm (ancho) x 86 mm (alto) x 160 mm (fondo)
- AX1200: 150 mm (ancho) x 86 mm (alto) x 200 mm (fondo)
- Tiempo medio entre fallos (MTBF): 100 000 horas
| MODELO | CMPSU-750AX | CMPSU-850AX | CMPSU-1200AX | |||
| CORRIENTE DE ENTRADA (CA) | ||||||
| CORRIENTE DE ENTRADA (CA) | 90-264 V CA | |||||
| CORRIENTE DE ENTRADA | 9-4.5A | 10-5A | 15A | |||
| FRECUYECIA | 50 Hz-60 Hz | |||||
| VALORES DE SALIDA DE CORRIENTE CONTINUUA | ||||||
| CARGAMÁXIMA | SALIDA MÁXIMA | CARGAMÁXIMA | SALIDA MÁXIMA | CARGAMÁXIMA | SALIDA MÁXIMA | |
| +3.3V | 25A | 125W | 25A | 125W | 30A | 180W |
| +5V | 25A | 25A | 30A | |||
| +12V | 62A | 744W | 70A | 840W | 100.4A | 1204.8W |
| -12V | 0.5A | 6W | 0.5A | 6W | 0.8A | 9.6W |
| +5VSB | 3A | 15W | 3A | 15W | 3.5A | 17.5W |
| POTENCIA TOTAL | 750W | 850W | 1204.8W | |||
Contenido del paquete
- Fuente de alimentación Professional Series Gold de Corsair
- Juego de cables modulares
- Manual del usuario
- Cable de alimentación de CA
Abrazaderas - Tornillos de montaje
- Etiqueta Corsair
- Bolsa de transporte
Configuración de cables Corsair
| CMPSU-750AX | |||
| CANTIDAD | LONGITUD | CONECTORES POR CABLE | |
| 1 | 600mm | 1 | CABLE ATX (24 PATILLAS) |
| 2 | 600mm | 1 | CABLE DE CPU EPS12V (8 PATILLAS) |
| 2 | 600mm | 2 | CABLE PCI-E |
| 2 | 850mm | 4 | CABLE SATA |
| 2 | 600mm | 2 | |
| 2 | 850mm | 4 | CABLE PARA PERIFÉRICOS |
| 2 | 101mm | 1 | CABLE PARA FLOPPY |
| CMPSU-850AX | |||
| CANTIDAD | LONGITUD | CONECTORES POR CABLE | |
| 1 | 600mm | 1 | CABLE ATX (24 PATILLAS) |
| 2 | 600mm | 1 | CABLE DE CPU EPS12V (8 PATILLAS) |
| 2 | 600mm | 2 | CABLE PCI-E |
| 2 | 850mm | 4 | CABLE SATA |
| 2 | 600mm | 2 | |
| 2 | 850mm | 4 | CABLE PARA PERIFÉRICOS |
| 2 | 101mm | 1 | CABLE PARA FLOPPY |
| CMPSU-1200AX | |||
| CANTIDAD | LONGITUD | CONECTORES POR CABLE | |
| 1 | 610mm | 1 | CABLE ATX (24 PATILLAS) |
| 2 | 610mm | 1 | CABLE DE CPU EPS12V (8 PATILLAS) |
| 6 | 610mm | 1 | CABLE PCI-E |
| 3 | 850mm | 4 | CABLE SATA |
| 2 | 600mm | 2 | |
| 3 | 850mm | 4 | CABLE PARA PERIFÉRICOS |
| 2 | 100mm | 1 | CABLE PARA FLOPPY |
Notas:
- El conector de alimentacion ATX cuenta con un mecanismo extraible de quatre patillas que garantiza la compatibiliidad con placas base equipadas con zocalos de 20 y de 24 patillas.
- El conductor de alimentación EPS12V dispone de un mecanismo de cinco patillas que garantía su compatibiliidad conunas base equipadas con zócalos de ocho o tres patillas (type "P4/12V").
Instalación
Antes de instalar el producto, lea el manual completo.
Paso A: Retirada de una fuente de alimentacion anterior
Si está ensamblando un sistema nuevo a partir de cero, vaya al paso B directamente.
- Desenchufe el cable de alimentacion de CA de la toma de corriente o del SAI, y de la fuente de alimentacion antigua.
- Desconecte todos los cables de alimentacion de la tarjeta de video, la plac base yodemasdispositivosperiféricos.
- Siga las instrucciones que aparecen en el manual de la torre o bastardor y desinstale la fuente de alimentacion antigua.
- Vaya al paso B.
Paso B: Instalación de la fuente de alimentación Professional Series Gold de Corsair
-
Asegúrese de que el cable de toma de corriente CA de la fuente de alimentación está desenchufado.
-
Siga lasindicaciones en el manual del bastidor e instale la fuente de alimentacion con los tornillos suministrados.
- Conecte el cable de alimentación principal de 24 patillas a la fuente de alimentación y, seguidamente, a la placà base. El cable de alimentación principal de 24 patillas cuenta con una unidad extraíble de 4 patillas, lo que permite connectarlo a un zócalo de 24 o de 20 patillas en la placà base.
a. De este modo, si su placa base cuenta con un zócalo de 24 patillas, pueda conectar el cable de alimentación principal de 24 patillas directamente a la placa base.
b. En cambio, si el zócalo de la placal base es de 20 patillas,Debe extraer primero el cable de 4 patillas del conector de 24 patillas y, a continuación, conectar el cable de 20 patillas a la placal base sin utiliser el conector de 4 patillas.
- Conecte el cable +12V (EPS12V) de ocho patillas a la fuente de alimentacion, y bajo a la placal base.
a. Si la placa base Tiene un zócalo de +12V de 8 patillas, conecte el cable de 8 patillas directamente a la placa.
b. Si la placa base cuenta con un zócalo de cinco patillas, desacople el cable de cinco patillas del de ocho patillas y conecte el cable de cinco patillas adecuado directamente a la placa base.
ADVERTENCIA: El conector de 4 patillas extraíble que forma parte del conector principal de 24 patillas no es del tipo "P4" o "+"12 V". Si inserta este conector en un zócalo destinado a un conector "P4" o "+"12 V", pueda occasionar daños considerables.
- Conecte los cables de periféricos, PCI-Express y SATA.
a. Conecte los cables de periféricos a los zócalos de alimentación de sus unidades de disco duro y CD-ROM/DVD-ROM.
b. Conecte los cables SATA a los zócalos de alimentación de sus unidades de disco duro SATA.
c. Si fuera besoino, connecte los cables PCI-Express a los zócalos de alimentacion de las tarjetas de video PCI-Express.
d. Conecte los cables de periféricos a todos aquellos periféricos que requieran un conector(PCPO)de 4 patillas.
e. Asegúrese de que todos los cables estánfirmamente conectados.Guarde los cables modulares que no vaya a utiliser; podrña necessitieslos en el futuro.
- Conecte el cable de alimentacion CA a la fuente de alimentacion y enciendala pulsando el interruptor a la posicion de ENCENDIDO (marca con "I").
Enhorabuena. Ha completado la instalación de su fuente de alimentación Professional Series Gold de Corsair; ya pueda utiliser suSYSTEMA.
Información de seguridad importante
Precaución:peligro de descarga electrica.
-
Realice la instalacion segun las instrucciones del fabricante y las advertencias de seguridad. De lo contrario, pueda darar la fuente de alimentacion o elsystema, y provocarse lesiones graves o la muerte.
-
La fuente de alimentación tiene un elevado voltaje. No abra la caja de la fuente de alimentación niinta repararla porque no contiene nunca componente que el usuario puedaonian.
- Este produit se ha disnado para uso en interiores.
- No utilise la fuente de alimentacion circa del agua, ni en entornos con una temperatura o humedad elevadas.
- No realiza la instalación cerca de fuentes de calor, como rejillas de difusión de calor, estufas u或其他 aparatos que produzan calor.
- No introduzca nunca objeto en las revillas de ventilacion o la zona del ventilador.
- No modifique los cables ni los conectores incluidos con esta fuente de alimentacion.
- Si esta fuente de alimentacion usa cables modulares, utilise unicolemente aquellos suministrados por el fabricante. Es possible queculos cables sean incompatibles y danen gravamente el systemo o la fuente de alimentacion.
- El conductor de alimentación principal de 24 patillas cuenta con un conductor extraíble de 4 patillas. Este conductor de 4 patillas no es un conductor P4 ni ATX 12V. No fuerce este cable en el zócalo P4 o ATX +12V de la placá base.
- La omisión de las instrucciones del fabricante o de estas instrucciones de seguridad invalidará de forma inmediata todas las garantías.
CERTIFICADOS DE SEGURIDAD Y CUMPLIMIENTO DE NORMAS
| FCC | Parte 15 de la Normativa de la FCC, classe B |
| ICES | ICES-003 |
| CE | EN 55022:2006 + A1:2007, classe B |
| EN61000-3-2:2006 classe D | |
| EN61000-3-3: 1995 + A1:2001 + A2:2005 | |
| EN55024:1998 + A1:2001 + A2:2003 | |
| IEC61000-4-2:1995 + A1:1998 + A2:2000 | |
| IEC61000-4-3:2006 | |
| IEC61000-4-4:2004 | |
| IEC61000-4-5:2005 | |
| IEC61000-4-6:2003 + A1:2004 + A2:2006 | |
| IEC61000-4-8:1993 + A1:2000 | |
| IEC61000-4-11:2004 | |
| UL / CUL | UL 60950-1 |
| CSA | C22.2 NUM. 60950-1 |
| C-TICK | AS/NZS CISPR 22:2006, CLASE B |
| TUV | EN 60950-1 |
| cTUVus | UL 60950-1:2007 & CAN / CSA C22.2 No. 60950-1:2007 |
| CB | IEC 60950-1 |
| CCC | GB4943 |
| GB9254 | |
| GB17625.1 | |
| BSMI | CNS14336 |
| CNS13438 | |
| GOST | R IEC 60950-1:2005 |
| R 51318.22-99 | |
| R 51318.24-99 | |
| R 51317.3.2-2006 | |
| R 51317.3.3-99 | |
| ROHS | 2002/95/EC, directiva sobre la restricción de sustancias peligrosas |
| WEEE | 2002/96/EC, directiva de residuos de aparatos electricos y electrónicos |
| ROHS (China) | Organ num. 39 de China, administración del control de la contaminación producía por productos de información electrónicos |
