MANUAL DE USUARIO 4COREDX90-VSTA ASROCK

Gracias por su compra de ASRock 4CoreDX90-VSTA placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock.

Website de ASRock http://www.asrock.com

1.1 Contenido de la caja

Placa base ASRock 4CoreDX90-VSTA

(Factor forma Micro ATX: 24,4 cm x 20.8 cm, 9,6" x 8,2")

Guía de instalación rápida de ASRock 4CoreDX90-VSTA

CD de soporte de ASRock 4CoreDX90-VSTA

Una cinta de datos IDE de conducción 80 Ultra ATA 66/100/133

Una cinta de datos para una unidad de disco de 3,5"

Un Cable de Datos Serial ATA (SATA) (Opcional)

Un cable serie ATA (SATA) de alimentación de disco duro (Opcional)

Una protección ASRock 8CH I/O Plus

1.2 Especificación

Plataforma	- Factor forma Micro ATX: 24,4 cm x 20.8 cm, 9,6" x 8,2"
Procesador	- LGA 775 para Intel® CoreTM 2 Extreme / CoreTM 2 Duo / Pentium® XE / Pentium® D / Pentium® Dual Core / Pentium® 4 / Celeron® / Celeron® D, compatible con procesadores Quad Core Kentsfield- FSB 1066/800/533 MHz- Admite tecnología Hyper Threading (verATENCIÓN 1)- Admite tecnología de aumento de velocidad liberada (veaATENCIÓN 2)- Admite CPU EM64T
Chipset	- North Bridge: VIA® P4M900- South Bridge: VIA® VT8237A
Memoria	- 2 x DDR DIMM slots- Soporta DDR400/333/266- Max. 2GB
Amplificador Híbrido	- Stepless control de frecuencia de CPU (veaATENCIÓN 3)- ASRock U-COP (veaATENCIÓN 4)- Protección de Falla de Inicio (B.F.G..)
Ranuras de Expansión	- 3 x ranuras PCI- 1 x ranuras PCI Express x16- 1 x ranuras HDMR
VGA OnBoard	- VIA® Chrome9 HC- Sombreador de Píxeles 2.0, VGA DirectX 9.0- 256MB de Memoria máxima compartida
Audio	- Sonido HD de Nivel Basic 7.1 Canales Windows® VistaTM(Códec de sonido ALC883)
LAN	- VIA® PHY VT6103- Velocidad: 10/100 Ethernet- Soporta Wake-On-LAN
Entrada/Salida de Panel Trasero	ASRock 8CH I/O Plus- 1 x puerto de ratón PS/2- 1 x puerto de teclado PS/2- 1 x puerto serial: COM 1- 1 x puerto VGA- 1 x puerto paralelo: soporta ECP/EPP- 4 x puertos USB 2.0 predeterminados- 1 x puerto RJ-45- Conexión de audio: Altavoz lateral / Altavoz trasero / Central/Bajos / Entrada de línea / Altavoz frontal / Micrófono (verATENCIÓN 5)
Conectores	- 2 x conexiones SATA, admiten una velocidad de transferencia de datos de hasta 1,5Gb/s, soporta las funciones RAID (RAID 0, RAID 1 y JBOD) y “Conexión en caliente”- 2 x ATA133 conexiones IDE(admite hasta 4 dispositivos IDE)- 1 x puerto Floppy- 1 x cabezal de Módulo Infrarrojos-Conector del ventilador del CPU/chasis- 20-pin cabezal de alimentación ATX- 4-pin conector de ATX 12V power-Conector de Audio Interno-Conector de audio de panel frontal- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales)(vea ATENCIÓN 6)
BIOS	- 4Mb AMI BIOS- AMI legal BIOS- Soporta “Plug and Play”- ACPI 1.1 compliance wake up events- Soporta “jumper free setup”- Soporta SMBIOS 2.3.1
CD de soport	- Controladores, Utilerías, Software de Anti Virus(Versión de prueba)
Monitor Hardware	- Sensibilidad a la temperatura del procesador- Sensibilidad a la temperatura de la placa madre- Taquímetros de los ventiladores del procesador y del procesador- Taquímetros de los ventiladores del procesador y del chasis- Ventilador silencioso para procesador- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore
OS	- En conformidad con Microsoft® Windows® 2000 / XP / XP 64 bits / VistaTM / VistaTM 64 bits (vea ATENCIÓN 7)
Certificaciones	- FCC, CE, WHQL

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

ATENCIÓN!

1. Por favor consulte página 33 del Manual del Usuario en el soporte CD sobre la configuración de Hyper-Threading Technology.
2. Esta placa base admite la tecnología de aumento de velocidad liberada. Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacionado” en la página 64 para obtener detalles.
3. Aunque esta placa base ofrece un control complete, no es recomendable forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.
4. Cuando la temperatura de CPU está sobre-elevada, el sistema va a apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.
5. Para la entrada de micrófono, esta placa madre ofrece soporte para modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta.
6. Power Management para USB 2.0 funciona bien bajo Microsoft® Windows® Vista™ 64 bits / Vista™ / XP 64 bits / XP SP1; SP2/2000 SP4.
7. El controlador para Microsoft® Windows® Vista™ / Vista™ 64 bits sigue en proceso de actualización. Siempre que tengamos el controlador más reciente, lo actualizaremos en nuestro sitio Web en el futuro. Visite nuestro sitio Web si desea obtener el controlador para Microsoft® Windows® Vista™ / Vista™ 64 bits así como la información relacionada.
   Sitio Web de ASRock: http://www.asrock.com

1.3 Tabla de requisitos mínimos de hardware para Windows® Logotipo de Vista™ Basic

Para usuarios e integradores de sistemas que adquieran nuestra placa base y pretendan someterla al logotipo de Windows® Vista™ Basic, consulte la tabla siguiente para obtener información sobre los requisitos mínimos de hardware.

Procesador	Celeron D 326
Memoria	512 MB de un solo canal*
VGA	DX9.0 con controlador WDDM

* Si utiliza una tarjeta gráfica VGA en placa, posee una memoria total en su sistema de 512 MB, y desea pasar la prueba de certificación del logotipo de Windows® Vista™ Basic, ajuste el tamaño de memoria compartida de su VGA en placa a 64MB. Si utiliza una tarjeta VGA integrada con un tamaño de memoria del sistema superior a 512 MB y pretende presentar el logotipo de Windows® Vista™ Basic, ajuste el tamaño de la memoria compartida de la tarjeta VGA a 128 MB como mínimo.

2. Instalación

Precaución de Pre-instalación

Tenga en cuenta las precauciones siguientes antes de instalar los componentes de la placa base o cambiar cualquier configuración de la placa base.

1. Desconecte el cable de electricidad antes de tocar cualquier componente.
2. Para prevenir daño del componente de la placa madre por electricidad estástica, NUNCA ponga su placa madre directamente sobre la alfombra y otros por el estilo. Póngase la pulsera anti-estástica o toquelo a cualquier objecto de tierra, por ejemplo como el cabinete de su computador, para liberar cualquiera carga estástica.
3. Tome componentes por la margen y no toque los ICs.
4. Ponga cualquier componente deslocalizado sobre la bolsa anti-estástica que viene con la placa madre.
5. Al colocar los tornillos en sus agujeros para fijar la placa madre en el chasis, no los apriete demasiado. Eso podría dañar la placa madre.

2.1 Instalación de Procesador

Para la instalación de la CPU Intel de 775 agujas, siga los siguientes pasos.

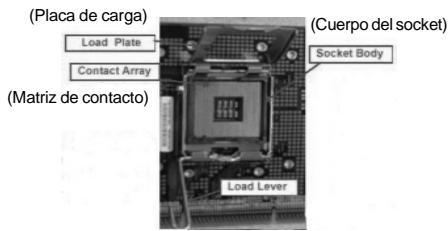

Introducción al socket de 775 agujas

Antes de insertar la CPU de 775 agujas en el socket, compruebe que la superficie de la CPU se encuentra limpia y no hay ninguna aguja torcida en el socket. No introduzca la CPU en el socket por la fuerza si se produce la situación anterior. Si lo hace, puede producir daños graves en la CPU.

Paso 1. Abra el socket:

Paso 1-1. Suelte la palanca presionando hacia abajo y hacia afuera en el gancho para retirar la lengüeta de retención.

Paso 1-2. Gire la palanca de carga hasta la posición de apertura completa, 135 grados aproximadamente.

Paso 1-3. Gire la placa de carga hasta la posición de apertura completa, aproximadamente 100 grados.

Paso 2. Inserte la CPU de 775 agujas:

Paso 2-1. Sostenga la CPU por los bordes marcados con líneas negras.

Paso 2-2. Sitúe el paquete con el IHS (Integrated Heat Sink) mirando hacia arriba. Busque la aguja 1 y las dos muescas de orientación.

Para insertarla correctamente, asegúrese de que las dos mueccas de orientación de la CPU coinciden con las teclas de alineación del socket.

Step 2-3. Coloque con cuidado la CPU en el socket con un movimiento totalmente vertical.

Step 2-4. Compruebe que la CPU se encuentra en el socket y la orientación coincide con la indicada por las muescas.

Paso 3. Retire la cubierta PnP (Pick and Place): Utilice los dedos índice y pulgar de su mano izquierda para sostener el borde de la placa de carga, introduzca el pulgar de su mano derecha debajo de la cubierta PnP y despéguela del socket mientras presiona en el centro de la cubierta PnP para ayudar a retirarla.

1. Se recomienda que utilice la lengüeta de la cubierta para retirarla, evitando arrancar la cubierta PnP.
2. Esta cobertura debe colocarse si la placa base vuelve tras ser reparada.

Paso 4. Cierre el socket:

Paso 4-1. Gire la placa de carga hacia el IHS.

Paso 4-2. Accione la palanca de carga mientras presiona ligeramente en la placa de carga.

Paso 4-3. Fije la palanca de carga con la lengüeta de la placa de carga debajo de la lengüeta de retención de la palanca de carga.

2.2 Instalación del ventilador y el disipador de la CPU

Para una correcta instalación, consulte los manuales de instrucciones del ventilador y el disipador de la CPU.

A continuación se ofrece un ejemplo para ilustrar la instalación del disipador para la CPU de 775 agujas. (Aplique el material termal de interfaz

(Aplique el material termal de interfaz)

Paso 1. Aplique el material termal de interfaz en el centro del IHS de la superficie del socket.

Paso 2. Coloque el disipador en el socket. Asegúrese de que los cables del ventilador están orientados hacia el lado más cercano del conector del ventilador de la CPU en la placa madre (CPU_FAN1, ver página 2, n° 4).

(Cables del ventilador en el lado más próximo al cabezal de la placa madre)

(Ranuras de cierre orientadas al exterior)

Paso 3. Alinee los cierres con los agujeros de la placa madre.

Paso 4. Gire el cierre en la dirección de las agujas del reloj y, a continuación, presione las cubiertas del cierre con el dedo pulgar para instalar y bloquear. Repita el proceso con los cierres restantes.

1 x PCI Express Gra

Si presiona los cierres sin girarlos en el sentido de las agujas del reloj, el disipador no se podrá fijar a la placa madre.

Paso 5. Conecte el cabezal del ventilador con el conector del ventilador de la CPU en la placa madre.

Paso 6. Fije el cable que sobre con un lazo para asegurarse de que el cable no interfiere en el funcionamiento del ventilador y tampoco entra en contacto con otros componentes.

2.3 Instalación de Memoria

La placa base 4CoreDX90-VSTA proporciona dos zócalos DIMM DDR (Doble velocidad de datos) de 184 contactos

Asegúrese de desconectar la fuente de alimentación antes de añadir o retirar módulos DIMM o componentes del sistema.

Instalación de una DIMM

Paso 1. Empuje los clips blancos de retención por el extremo de cada lado de la ranura de memoria.

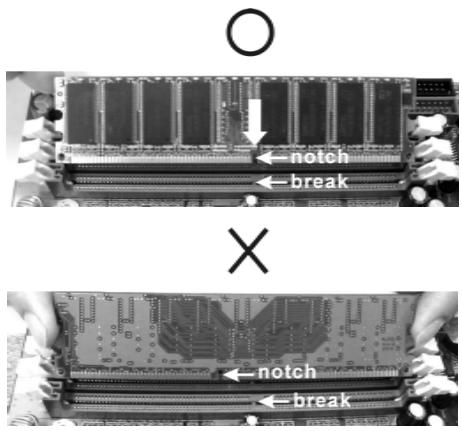

Paso 2. Encaje la muesca del DIMM hacia la cumbrera de la ranura.

DIMM ajusta solamente en una dirección. Si fuerza la DIMM en la ranura con una orientación incorrecta, provocará daños permanentes en la placa base y en la DIMM.

Paso 3. Inserte la DIMM con firmeza dentro de la ranura hasta que los clips de sujeción de ambos lados queden completamente introducidos en su sitio y la DIMM se haya asentado apropiadamente.

La placa madre 4CoreDX90-VSTA cuenta con 3 ranuras PCI, 1 ranuras HDMR y 1 ranuras PCI Express.

Ranura PCI: Para instalar tarjetas de expansión que tienen 32-bit Interface PCI.

Ranura HDMR: Ranura HDMR se utilizar para insertar una tarjeta ASRock HDMR y funcionalidad de módem v.92.

Ranura PCI Express: PCIE1 (ranura PCIE x16) se utiliza para tarjetas PCI Express con tarjetas gráficas con una anchura de 16 carriles.

Si instala la tarjeta complemento VGA PCI Express para PCIE1 (ranura PCIE x16), se desactivará VGA en placa.

Instalación de Tarjetas de Expansión.

Paso 1. Antes de instalar la tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o el cable de alimentación desconectado. Lea la documentación que acompaña a la tarjeta de expansión y realice las configuraciones de hardware necesarias para la tarjeta antes de iniciar la instalación.

Paso 2. Quite la tapa que corresponde a la ranura que desea utilizar.

Paso 3. Encaje el conector de la tarjeta a la ranura. Empuje firmemente la tarjeta en la ranura.

Paso 4. Asegure la tarjeta con tornillos.

2.5 Configuración de los Jumpers

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está "Short". No habiendo jumper cap sobre los pins, el jumper está "Open". La ilustración muestra un jumper de 3 pins cuyo pin 1 y pin 2 están "Short".

Short

Open

Jumper
Setting
PS2_USB_PWR1
(ver p.2 N. 1)

Descripción

Ponga en cortocircuito pin 2, pin 3 para habilitar +5VSB (standby) para PS/2 o USB wake up events.

Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la fuente de electricidad.

Limpiar CMOS

Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en CMOS incluyen informaciones de la configuración del sistema, tales como la contraseña del sistema, fecha, tiempo, y parámetros de la configuración del sistema. Para limpiar y reconfigurar los parameiros del sistema a la configuración de la fábrica, por favor apague el computador y desconecte el cable de la fuente de electricidad, ponga en cortocircuito los pins de CLRCMOS1 por más que 5 segundos usando un jumper cap.

2.6 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provocará un daño permanente en la placa base.

Conector de disquetera

(33-pin FLOPPY1)

(ver p.2 N. 18)

la banda roja debe quedar en el mismo lado que el contacto 1

Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que el contacto 1 de la conexión.

IDE conector primario (azul)

(39-pin IDE1, ver p.2 N. 9)

IDE conector secundario (negra)

(39-pin IDE2, ver p.2 N. 8)

Conector azul a placa madre

Conector negro a aparato IDE

Cable ATA 66/100/133 de conducción 80

Atención: Si utiliza solamente un dispositivo IDE en esta placa base, configurelo como “maestro”. Consulte las instrucciones del distribuidor del dispositivo IDE para conocer los detalles. Además, para optimizar la compatibilidad y el rendimiento, conecte el disco duro a la conexión IDE primaria, (IDE1, azul) y el CD-ROM a la conexión IDE secundaria (IDE2, negra).

Conexiones de serie ATA

(SATA1: ver p.2, No. 13)

(SATA2: ver p.2, No. 12)

SATA2

SATA1

Estas dos conexiones de serie ATA (SATA) admiten cables SATA para dispositivos de almacenamiento internos. La interfaz SATA actual permite una velocidad de transferencia de 1.5 Gb/s.

Cable de datos de serie ATA (SATA)

(Opcional)

Ambos extremos del cable pueden conectarse al disco duro SATA o la conexión de la placa base.

Cable de alimentación de serie ATA (SATA)

(Opcional)

Conectar a la conexión de alimentación del disco duro SATA

Conectar a la fuente de alimentación

Conecte el extremo negro del cable de SATA al conector de energía de la unidad. A continuación, conecte el extremo blanco del cable de alimentación SATA a la conexión de alimentación de la fuente de alimentación.

Cabezal USB 2.0

(9-pin USB6_7)

(ver p.2, No. 11)

(9-pin USB4_5)

(ver p.2, No. 10)

Además de cuatro puertos USB 2.0 predeterminados en el panel de E/S, hay dos bases de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite dos puertos USB 2.0.

Conector de módulo Infrared

(5-pin IR1)

(ver p.2, N. 25)

Soporta módulo Infrared de transmisión y recepción wireless.

Conector de audio interno

(4-pin CD1)

(CD1: ver p.2, N. 22)

Permite recepción de input audio de fuente sónica como CD-ROM, DVD-ROM TV tuner, o tarjeta MPEG.

Conector de audio de panel frontal

(9-pin HD_AUDIO1)

(vea p.2, No. 20)

Este es una interface para cable de audio de panel frontal que permite conexión y control conveniente de apparatos de Audio.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC'97.
E. Entre en la Utilidad de configuración del BIOS Entre en Configuración avanzada y, a continuación, seleccione Configuración del conjunto de chips. En el panel de control frontal cambie la opción [Automático] a [Habilitado].
F. Entre en el sistema Windows. Haga clic en el icono de la barra de tareas situada en la parte inferior derecha para entrar en el Administrador de audio HD Realtek. Haga clic en "E/S de audio", seleccione "Configuración de conectores" , elija "Deshabilitar la detección del conector del

panel frontal" y guarde el cambio haciendo clic en "Aceptar".

Conector del panel del sistema

(9-pin PANEL1)

(ver p.2, N. 14)

Este conector acomoda varias funciones de panel frontal del sistema.

Cabezal del altavoz del chasis

(4-pin SPEAKER1)

(ver p.2, N. 16)

Conecte el altavoz del chasis a su cabezal.

Conector del ventilador

del chasis

(3-pin CHA_FAN1)

(ver p.2, N. 4)

Conecte el cable del ventilador del chasis a este conector y haga coincidir el cable negro con el conector de tierra.

Conector del ventilador

de la CPU

(4-pin CPU_FAN1)

(ver p.2, N. 26)

Conecte el cable del ventilador de la CPU a este conector y haga coincidir el cable negro con el conector de tierra.

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Cabezal de alimentación ATX

(20-pin ATXPWR1)

(ver p.2, N. 3)

Conecte la fuente de alimentación ATX a su cabezal.

Conector de ATX 12V power

(4-pin ATX12V1)

(ver p.2, N. 2)

Tenga en cuenta que es necesario conectar este conector a una toma de corriente con el enchufe ATX 12V, de modo que proporcione suficiente electricidad. De lo contrario no se podrá encender.

2.7 Instalación de discos duro ATA serie (SATA) / Configuración RAID

Esta placa base adopta el chipset VIA® VT8237A que soporta discos duros ATA Serie (SATA) y funciones RAID (RAID 0, RAID 1 y JBOD). Puede instalar discos duros SATA en esta placa base como dispositivos de almacenamiento interno. Esta sección le guiará a través del proceso de instalación de los discos duros SATA.

PASO 1: Instale los discos duros SATA dentro de las bahías para unidades del chasis.
PASO 2: Conecte el cable de alimentación SATA al disco duro SATA.
PASO 3: Conecte un extremo del cable de datos SATA al conector SATA de la placa base.
PASO 4: Conecte el otro extremo del cable de datos SATA al disco duro SATA.

2.8 Función de conexión y cambio en caliente para HDDs SATA

La placa base 4CoreDx90-VSTA soporta la función de conexión en caliente para Dispositivos SATA.

NOTA

¿Qué es la función de conexión en caliente?

Si los HDDs SATA no están fijados para su configuración RAID, se llama “Conexión en caliente” a la acción de insertar y quitar los HDDs SATA mientras el sistema está conectado y en condiciones de funcionamiento.

¿Qué es la función de cambio en caliente?

Si los HDDs SATA están configurados como RAID1 se llama “Cambio en caliente” a la acción de insertar y quitar los HDDs SATA mientras el sistema está conectado y en condiciones de funcionamiento.

2.9 Guía de instalación del controlador

Para instalar los controladores en el sistema, inserte en primer lugar el CD de soporte en la unidad óptica. A continuación, se detectarán automáticamente los controladores compatibles con el sistema y se mostrarán en la página de controladores de CD compatibles. Siga el orden de arriba a abajo para instalar los controladores requeridos. Los controladores que instale pueden funcionar correctamente.

2.10 Tarjeta HDMR e instalación del controlador

Si no inserta la tarjeta HDMR para esta placa base y termina de instalar todos los controladores para el sistema ahora, pero en un futuro, pretende utilizar la función de la tarjeta HDMR en esta placa base, siga los pasos que se indican a continuación.

1. Inserte la tarjeta HDMR en la ranura HDMR de esta placa base. Asegúrese de que la tarjeta HDMR está completamente asentada en la ranura.
2. Instale el controlador de la tarjeta HDMR (que encontrará en nuestro CD de soporte) en el sistema.
3. Reinicie el equipo.

2.11 Instalación de Windows® 2000 / XP / XP 64 bits / Vista™ / Vista™ 64 bits con funciones RAID

Si desea instalar Windows® 2000, Windows® XP, Windows® XP 64 bits, Windows® Vista™, Windows® Vista™ 64 bits en sus HDDs SATA con funciones RAID, siga los procedimientos que se indican a continuación en función del sistema operativo que tenga instalado.

2.11.1 Instalación de Windows® 2000 / XP / XP 64 bits con funciones RAID

Si desea instalar el sistema operativo Windows® 2000 / Windows® XP / Windows® XP 64 bits en su sistema con funciones RAID, siga los pasos siguientes.

PASO 1: Configure BIOS.

A. Entre a la Utilidad de configuración de BIOS → pantalla de Avanzada → Configuración IDE.
B. Establezca la opción "SATA Operation Mode"(Modo de funcionamiento SATA) en [RAID].

PASO 2: Haga un Disquete de Controlador SATA.

A. Inserte el CD de soporte de ASRock en la unidad óptica de la unidad para iniciar el sistema. (NO inserte ningún disquete en la unidad de disco en este momento)
B. Durante la comprobación inicial (POST) del sistema, pulse la tecla y aparecerá una ventana de selección de los dispositivos de inicio. Seleccione el CD-ROM como unidad de inicio.
C. Cuando vea en pantalla el mensaje: "Generate Serial ATA driver diskette [Y/N]? (¿Desea generar un disquete de controlador de serie ATA?), pulse .

D. A continuación podrá ver los siguientes mensajes:

Please insert a blank

(Inserte un disco flexible flormateado en la unidad de disco

A: y pulse cualquier tecla para comenzar)

Por favor, inserte un disco flexible en la unidad de disco y presione cualquier tecla.

E. El sistema comenzará a formatear el disquete y copiar controladores SATA en el disquete.

PASO 3: Use la "RAID Installation Guide" para establecer la configuración RAID.

Antes de configurar la función RAID, es necesario consultar la guía de instalación RAID incluida en el CD de soporte, para obtener información sobre cómo realizar la instalación correctamente. Consulte la parte de la guía de instalación BIOS RAID del documento que se encuentra en la siguiente ruta en el CD de soporte:

.. \ RAID Installation Guide

PASO 4: Instale el sistema operativo Windows® 2000 / Windows® XP / Windows® XP 64 bits en su sistema.

Después de los pasos 1, 2 y 3 puede comenzar a instalar Windows® 2000 / Windows® XP / Windows® XP 64 bits en su sistema. Al comenzar la instalación de Windows®, pulse F6 para instalar un controlador RAID de otro fabricante. Cuando el sistema se lo pida, inserte el disco de controladores SATA que contiene el controlador VIA® RAID. Después de leer el disco, se presentará el controlador.

Seleccione el controlador que desee instalar según el SO que instale.

1. Si instala Windows® 2000 / Windows® XP / Windows® XP 64 bits en unidades de disco duro IDE y desea administrar (crea, convertir, eliminar o reconstruir) funciones RAID en unidades de disco duro SATA, establezca la configuración RAID utilizando la parte de la guía de instalación RAID de Windows del documento que se encuentra en la siguiente ruta de acceso del CD de soporte: .. \ RAID Installation Guide

2. Si desea utilizar "VIA RAID Too" en el entorno de Windows®, instale de nuevo los controladores SATA del CD de soporte de forma que "VIA RAID Tool" se instale también en su sistema.

2.11.2 Instalación de Windows® Vista™ / Vista™ 64 bits con funciones RAID

Si desea instalar el sistema operativo Windows® Vista™ / Windows® Vista™ 64 bits en su sistema con funciones RAID, siga los pasos siguientes.

PASO 1: Configure BIOS.

A. Entre a la Utilidad de configuración de BIOS → pantalla de Avanzada → Configuración IDE.
B. Establezca la opción "SATA Operation Mode"(Modo de funcionamiento SATA) en [RAID].

PASO 2: Use la "RAID Installation Guide" para establecer la configuración RAID.

Antes de configurar la función RAID, es necesario consultar la guía de instalación RAID incluida en el CD de soporte, para obtener información sobre cómo realizar la instalación correctamente. Consulte la parte de la guía de instalación BIOS RAID del documento que se encuentra en la siguiente ruta en el CD de soporte:

.. \ RAID Installation Guide

PASO 3: Instale el sistema operativo Windows® Vista™ / Windows® Vista™ 64 bits en su sistema.

Inserte el disco óptico de Windows® Vista™ / Windows® Vista™ 64 bits en la unidad óptica para iniciar el sistema y siga las instrucciones para instalar el sistema operativo Windows® Vista™ / Windows® Vista™ 64 bits en el equipo. Cuando aparezca la página “Where do you want to install Windows?” (¿Dónde desea instalar Windows?), inserte el CD de soporte de ASRock en la unidad óptica y haga clic en el botón “Load Driver” (Cargar controlador) situado en la parte inferior izquierda para cargar los controladores RAID de VIA®. Los controladores RAID de VIA® se encuentran en la siguiente ruta de nuestro CD de soporte:

.. \ I386 \ NT5 (para usuarios de Windows® Vista™)

.. \ AMD64 \ 2003x64 (para usuarios de Windows® Vista™ 64 bits)

A continuación, vuelva a insertar el disco óptico de Windows® Vista™ / Windows® Vista™ 64 bits en la unidad óptica para continuar con la instalación.

1. Si instala Windows® Vista™ / Windows® Vista™ 64 bits en unidades de disco duro IDE y desea administrar (crea, convertir, eliminar o reconstruir) funciones RAID en unidades de disco duro SATA, establezca la configuración RAID utilizando la parte de la guía de instalación RAID de Windows del documento que se encuentra en la siguiente ruta de acceso del CD de soporte: .. \ RAID Installation Guide
2. Si desea utilizar "VIA RAID Too" en el entorno de Windows®, instale de nuevo los controladores SATA del CD de soporte de forma que "VIA RAID Tool" se instale también en su sistema.

2.12 Instalación de Windows® 2000 / XP / XP 64 bits / Vista™ / Vista™ 64 bits sin funciones RAID

Si desea instalar Windows® 2000, Windows® XP, Windows® XP 64 bits, Windows® Vista™, Windows® Vista™ 64 bits en sus HDDs SATA sin funciones RAID, por favor siga los pasos siguientes.

PASO 1: Configure BIOS.

A. Entre a la Utilidad de configuración de BIOS → pantalla de Avanzada → Configuración IDE.
B. Establezca la opción "SATA Operation Mode"(Modo de funcionamiento SATA) en [non-RAID].

PASO 2: Instale el sistema operativo Windows® 2000 / Windows® XP / Windows® XP 64 bits / Windows® Vista™ / Windows® Vista™ 64 bits en su sistema.

Después de los pasos 1 puede comenzar a instalar Windows® 2000 / Windows® XP / Windows® XP 64 bits / Windows® Vista™ / Windows® Vista™ 64 bits en su sistema.

2.13 Tecnología de Forzado de Reloj (Overclocking) no relacionado

Esta placa base soporta Untied Overclocking Technology, lo cual significa que durante el overclocking, FSB disfrutará de un mejor margen debido a que el bus PCI / PCIE es fijo. Puede configurar la opción “CPU Host Frequenci” de su BIOS en [Auto] para ver la frecuencia CPU real en el elemento siguiente. Por lo tanto, CPU FSB no estará restringido durante el overclocking, pero el bus PCI / PCIE se encontrará en modo fijo de forma que el FSB pueda funcionar en un entorno de overclocking más estable.

Consulte la advertencia de la página 47 para obtener información sobre el posible riesgo que se asume al aumentar la velocidad del reloj antes de aplicar la tecnología de aumento de velocidad liberada.

3. BIOS Información

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete para entrar en la BIOS. Sí usted no oprime ninguna tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS después del POST, por favor reinicie el sistema apretando + + , o apretando el botón Reset en el panel del ordenador. Para información detallada sobre como configurar la BIOS, por favor refiérase al Manual del Usuario (archivo PDF) contenido en el CD.

4. Información de Software Support CD

Esta placa-base soporta diversos tipos de sistema operativo Windows®: 2000 / XP / XP 64 bits / Vista™ / Vista™ 64 bits. El CD de instalación que acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y configurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el archivo “ASSETUP.EXE” para iniciar la instalación.

1. Introdução

(ATX12V1 de 4 pinos)
