MANUAL DE USUARIO Neptunus 400 CECOTEC

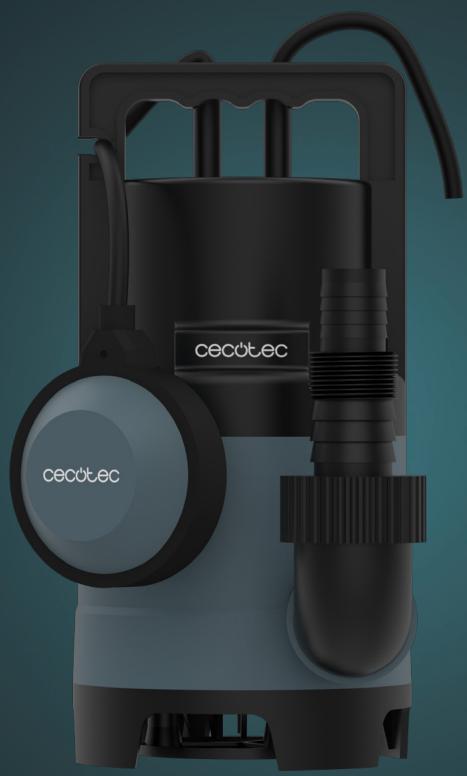

Bomba de agua sucia / Dirty water pump

Manual de instrucciones

Instruction manual

Instrucciones de seguridad 5

1. Piezas y componentes 45

2. Antes de usar 45

3. Instalación 45

4. Funcionamiento 46

5. Limpieza y mantenimiento 47

6. Resolución de problemas 48

7. Reciclaje de aparatos eléctricos

y electrónicos 48

1. Copyright 49

INDEX

ES · La codificación de este manual es genérica y se aplica a todas las variantes de códigos del aparato.

INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para futuras referencias o nuevos usuarios.

¡ATENCIÓN! La bomba debe ser instalada y utilizada de acuerdo con las normas locales para instalaciones eléctricas. Consulte a su electricista especialista.

• No exponga la salida a la humedad.
• No debe echar líquidos corrosivos (productos químicos, productos de limpieza) ni materiales abrasivos.
• No exponga la bomba a heladas.
• No opere la bomba sin agua, podría dañarla rápidamente.
• Mantenga a los niños alejados del área de trabajo.
• Nunca transporte la bomba por su cable. No tire del cable para desconectar la bomba, ya que podría dañar el cable de alimentación y el sello de agua. Para sumergir o levantar/asegurar la bomba, fije una cuerda a la empuñadura de la bomba.
• Este aparato no debe ser utilizado por niños. La limpieza y el mantenimiento no deben ser realizados por niños.
• Los aparatos pueden ser utilizados por personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si han recibido supervisión o instrucción sobre el uso seguro del aparato y comprenden los peligros involucrados.
• Los niños no deben jugar con el aparato.
• Las bombas sin indicación de protección contra congelación no deben dejarse afuera durante condiciones climáticas de heladas.

• Siempre desconecte el aparato de la fuente de alimentación antes de ensamblar, desensamblar o limpiar.

• La bomba debe ser alimentada a través de un dispositivo de corriente residual (RCD) con una corriente residual nominal de operación que no exceda los 30mA.

• Asegúrese de que el suministro de voltaje coincida con el voltaje indicado en la placa de características de la bomba.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas calificadas para evitar un peligro.
• Debe mantener a las personas, los niños y las mascotas alejados del área de uso.
• La bomba no está diseñada para usarse en una piscina. Debe instalarse y usarse de acuerdo con los principios de instalación de la normativa NFC15-100. Consulte con un electricista profesional para obtener mayor asistencia.
• ¡Advertencia! Este producto genera un campo electromagnético durante su funcionamiento. En determinadas circunstancias, este campo puede interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o mortales, se recomienda a las personas con implantes médicos que consulten a su médico y al fabricante del implante antes de utilizar este producto.
• Atención: Para evitar accidentes o lesiones, debe tener presente el peso del aparato al transportarlo (ver los Datos técnicos).
• Debe utilizar un equipo de protección personal al manipular este producto. Los elementos de protección, como guantes y protecciones oculares, utilizados en las circunstancias que así lo requieran, reducirán el riesgo de sufrir lesiones físicas.
• Debe usar ropa adecuada. No debe llevar puesta ropa holgada ni joyas al manipular este producto.

• Debe recogerse el pelo largo de forma que quede por encima de los hombros para evitar que pueda enredarse en las partes móviles.

• ¡Atención! ¡El agua que ha pasado por este aparato no es potable!

• No debe modificar el interior de la bomba ni el interruptor de flotador, ya que esto puede comprometer la estanqueidad del aparato.
• Cuando la bomba está en funcionamiento, no debe tocarla, ni tocar el cordón enganchado a la empuñadura ni los objetos en contacto con el agua (p. ej., objetos en el agua, barandillas, etc.).
• No debe bombear grasas, aceite ni agua salada.
• No debe bombear aguas residuales de instalaciones sanitarias ni agua fangosa con una fluidez menor que el agua clara.

• No debe bombear agua con temperatura superior a 35°C ¡PRECAUCIÓN! Este aparato solo puede ser utilizado de acuerdo con los requisitos listados a continuación:

• Este aparato no está diseñado para uso continuo. Por favor, descanse el aparato durante 10 minutos después de cada 1 hora de funcionamiento.

• Nunca inicie la bomba de agua antes de sumergir el aparato en el agua.
• Esta bomba está diseñada para agua sucia con un diámetro de impurezas suspendidas inferior a 25 mm. Las impurezas grandes podrían dañar su bomba o bloquear sus tuberías.
• Nunca use la bomba donde haya personas en el agua.
• Este aparato no debe ser utilizado para agua potable. La contaminación del líquido podría ocurrir debido a fugas de lubricantes.

SAFETY INSTRUCTIONS

1. Empuñadura
2. Bloqueo del interruptor del flotador
3. Interruptor de flotador
4. Base
5. Conector universal
6. Carcasa

NOTA:

Los gráficos de este manual son representaciones esquemáticas y puede que no coincidan exactamente con los del producto.

2. ANTES DE USAR

• Este aparato presenta un embalaje diseñado para protegerlo durante su transporte. Saque el aparato de su caja y retire todo el material de embalaje. Puede guardar la caja original y otros elementos del embalaje en un lugar seguro para prevenir daños en el aparato si necesita transportarlo en el futuro. Si desea deshacerse del embalaje original, asegúrese de reciclar todos los elementos correctamente.
• Asegúrese de que todas las piezas y componentes están incluidos y en buen estado. Si faltara alguno o no estuviera en buen estado, contacte de forma inmediata con el Servicio de Atención Técnica Oficial de Cecotec.

Contenido de la caja

• Bomba de agua
• Cuerda nylon de 8 metros
• Este manual de instrucciones

- No retire el número de serie del producto, para mantener una correcta trazabilidad de su equipo en caso de solicitar asistencia.

3. INSTALACIÓN

Esta bomba está diseñada para uso doméstico únicamente:

• En lugares donde hay riesgo de inundación
• En sumideros
  Podría producirse contaminación del líquido debido a fugas de lubricantes.

ESPAÑOL

Debe asegurarse de dejar espacio libre alrededor de la bomba para que el interruptor de flotador pueda operar sin riesgo de bloqueo (por ejemplo, usar un sumidero de al menos 50x50x50 cm). La bomba está diseñada para operar en líquidos que no excedan los 35 °C.

Antes de usar, debe asegurarse de que el agua evacuada pueda ser conducida sin riesgos (consultar las regulaciones locales). No coloque la evacuación de agua en una carretera u otra vía de paso.

Conexión de la manguera

Fig. 2

La bomba está equipada con un conector universal que permite conectar mangueras de varios tamaños como se indica a continuación:

La bomba está equipada con un conector universal que permite conectar mangueras de varios tamaños como se indica a continuación:

1. Conexión para mangueras de ∅ 13 mm / 15 mm / 19 mm:

2. Debe cortar el extremo superior en el conector universal en la posición a.

3. Enrosque un adaptador de grifo de 25,4 mm en el conector universal.
4. Conecte un conector rápido de manguera (para mangueras de ∅ 13 mm, 15 mm o 19 mm) al adaptador de grifo, luego inserte la manguera y apriétela.

5. Conexión para manguera de ∅ 25 mm:

6. Enrosque y empuje una manguera de ∅ 25 mm en el conector universal sin cortar nada.

7. Apriete la manguera con una abrazadera.

8. Conexión para manguera de ∅ 32 mm:

9. Debe cortar los dos extremos superiores en el conector universal en la posición b.

10. Enrosque y empuje una manguera de ∅ 32 mm en el conector universal.
11. Apriete la manguera con una abrazadera.

Nota: la manguera, el adaptador del grifo, el conector rápido de la manguera y la abrazadera de la manguera no están incluidos.

4. FUNCIONAMIENTO

El interruptor de flotador enciende la bomba automáticamente cuando el nivel de agua supera la altura de activación y el agua es bombeada.

El interruptor de flotador apaga la bomba tan pronto como el nivel de agua cae por debajo de la altura de desactivación.

1. Coloque la bomba sobre una superficie dura o utilice una cuerda que pase a través de la empuñadura. Asegúrese de que el interruptor de flotador puede moverse libremente.
2. Enchufe el cable de alimentación a una toma de corriente.
3. Empuje el cable del interruptor de flotador en el bloqueo del interruptor de flotador. Fig. 3

Nota: No debe seleccionar una longitud de cable que sea demasiado larga o corta para asegurar que el interruptor de flotador pueda encenderse y apagarse correctamente.

La longitud del cable entre el interruptor de flotador y el bloqueo del interruptor de flotador debe ser siempre de al menos 10 cm.

Cuanto más corta sea la longitud del cable entre el interruptor de flotador y el bloqueo del interruptor de flotador, menor será la altura de activación y mayor la altura de desactivación.

El arranque y la parada de la bomba dependen del nivel de agua para el que flote el interruptor de flotador.

Advertencia: Para proteger la bomba de funcionar en vacío, debe mantener siempre la bomba en posición vertical y asegurarse de que el interruptor de flotador no esté atascado en el lodo ni obstruido por otros objetos.

Comprobar antes de la puesta en servicio:

• Debe comprobar si hay algún daño en la bomba (especialmente en el cable de alimentación y el enchufe).
• La altura del punto de conmutación "encendido" y "apagado" debe ser fácil de alcanzar.
• Debe verificar el funcionamiento en un barril lleno de agua. Sumergir la bomba en agua y luego levantar y bajar ligeramente el interruptor de flotador. La bomba arranca y se detiene.
• El interruptor de flotador no debe tocar el fondo antes de que la bomba se apague, o habrá riesgo de funcionamiento en vacío.

Aviso: La tasa máxima de bombeo es posible solo con el mayor diámetro de línea posible; si se conectan mangueras o tuberías más pequeñas, la tasa de bombeo se reducirá.

5. LIMPIEZA Y MANTENIMIENTO

• Desenchufe el cable de alimentación de la bomba antes de cualquier operación de mantenimiento y limpieza.
• Utilice un paño suave y húmedo para limpiar la parte de plástico. No debe usar detergentes, disolventes ni objetos afilados.
• Limpie y almacene la bomba en un lugar protegido de heladas antes de que lleguen las primeras.

ESPAÑOL

¡Advertencia!

• Para proteger el producto, se recomienda utilizar la bomba cada 3 meses durante unos minutos.
• Limpie y almacene la bomba en un lugar seco y libre de heladas después de cada uso, la temperatura ambiente no debe ser inferior a 0°C.

6. RESOLUCIÓN DE PROBLEMAS

A continuación, se presenta una tabla con problemas comunes que pueden ocurrir con la bomba de agua, junto con sus posibles causas y soluciones. Utilice esta guía para diagnosticar y resolver problemas de manera eficiente. Si no puede solucionarlo, contacte con el Servicio de Asistencia Técnica Oficial de Cecotec.

Problema	Posible causa	Posible solución
La bomba no arranca.	No está enchufada o hay un fallo en el suministro eléctrico.	Verificar que esté enchufada y que haya suministro eléctrico.
La bomba funciona en vacío.	El interruptor de flotador está atascado.	Asegurarse de que el interruptor de flotador se mueva libremente.
Flujo de agua reducido.	Obstrucción en la manguera o en el conector universal.	Limpiar la manguera y el conector universal.
La bomba se apaga prematuramente.	El interruptor de flotador toca el fondo.	Ajustar la longitud del cable del interruptor de flotador.
Fugas de agua.	Conexiones sueltas o dañadas.	Verificar y apretar las conexiones; reemplazar si es necesario.

7. RECICLAJE DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este símbolo indica que, de acuerdo con las normativas aplicables, el producto y/o la batería deberán desecharse de manera independiente de los residuos domésticos. Cuando este producto alcance el final de su vida útil, deberás extraer las pilas/baterías/acumuladores y llevarlo a un punto de recogida designado por las autoridades locales.

Para obtener información detallada acerca de la forma más adecuada de desechar sus aparatos eléctricos y electrónicos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

El cumplimiento de las pautas anteriores ayudará a proteger el medio ambiente.

Puede consultar la información sobre los sistemas nacionales de reciclaje de embalajes y su marcado en nuestra página web.

8. COPYRIGHT

Los derechos de propiedad intelectual sobre los textos de este manual pertenecen a CECOTEC INNOVACIONES, S.L. Quedan reservados todos los derechos. El contenido de esta publicación no podrá, ni en parte ni en su totalidad, reproducirse, almacenarse en un sistema de recuperación, transmitirse o distribuirse por ningún medio (electrónico, mecánico, fotocopia, grabación o similar) sin la previa autorización de CECOTEC INNOVACIONES, S.L.
