MANUAL DE USUARIO Drumfit Indoor 15000 Magnetic Connected A90 Eu01 007246 CECOTEC

Manual de instrucciones

Instruction manual

Instrucciones de seguridad 4

1. Piezas y componentes 40

2. Antes de usar 41

3. Montaje 41

4. Funcionamiento 42

5. Información relativa al ejercicio 45

6. Limpieza y mantenimiento 46

7. Resolución de problemas 46

8. Especificaciones técnicas 47

9. Reciclaje de aparatos eléctricos y electrónicos 47

10. Garantía y SAT 47

11. Copyright 48

12. Declaración de conformidad simplificada. 48

INDEX

INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para futuras referencias o nuevos usuarios.

• Lea el manual por completo antes de proceder al montaje de la máquina. El producto sólo será seguro si está bien montado y cuidado, y se le da un uso correcto. Es su responsabilidad asegurarse de que todos los usuarios son informados acerca de las precauciones mencionadas en este manual.
• Antes de comenzar una sesión de entrenamiento, es recomendable que consulte con su doctor si padece alguna condición física o de salud adversa que pueda generar algún riesgo para su seguridad, o que dificulte el uso correcto de la bicicleta. Los consejos de su doctor son esenciales si está tomando medicación para la tensión, presión arterial o colesterol.
• Tenga en consideración las indicaciones de su cuerpo. Un ejercicio incorrecto o excesivo podría perjudicar su salud. Pare de hacer ejercicio si siente alguno de los siguientes síntomas: dolor, opresión en el pecho, latidos irregulares, falta de aliento extrema, mareos o náuseas. Si siente cualquiera de estos síntomas, debería contactar con su médico de cabecera antes de continuar con su entrenamiento.
• Este aparato puede ser usado por niños a partir de 14 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben ser realizados por niños sin supervisión.
• Mantenga a los niños y animales lejos del área de montaje,

ya que hay piezas pequeñas que podrían causar un riesgo de asfixia si se ingieren.

• Mantenga a los niños y mascotas alejados de la máquina. No permita que los niños usen y/o jueguen con la máquina. Está diseñada únicamente para adultos.
• Use la bicicleta en una superficie sólida y plana, con una cubierta protectora para el suelo o alfombra.
• Asegúrese de que los tornillos y las tuercas estén bien apretadas antes de usar la máquina.
• El nivel de seguridad de la máquina solo puede asegurarse a través de una revisión periódica de daños o signos de desgaste.
• Use la máquina como se indica en este manual de instrucciones. Si encuentra alguna pieza defectuosa al montar o probar la máquina, o si esta emite un ruido inusual durante su uso, pare de usarla. No la use hasta que el problema haya sido resuelto.
• Asegúrese de tener suficiente espacio para colocar las partes antes de empezar. Deje como mínimo 0,6 m de espacio en las zonas de acceso a la máquina para casos de emergencia. Puede compartir los espacios de acceso si tiene más equipos próximos. Siempre cerciórese que no tiene objetos que obstaculicen la entrada y salida de su máquina.

• Vista ropa adecuada cuando use la máquina. Evite usar ropa ancha, ya que podría atascarse en la máquina o dificultar el movimiento.
• ADVERTENCIA: este equipo de entrenamiento no es adecuado para propósitos de alta precisión. Este equipo es de clase H.
• ADVERTENCIA: esta máquina funciona con inercia. Tenga cuidado cuando esté en movimiento y asegúrese de que esté totalmente parada antes de bajarse ya que la inercia del volante y los pedales podría causarle daños a usted o a otras personas.
• Peso máximo del usuario: 130 kg.
• No es recomendable su uso en exteriores.
• Este aparato está diseñado exclusivamente para uso doméstico quedando excluido su uso en bares, restaurantes, granjas, hoteles, moteles y oficinas.
• Este equipo no es apto para usos terapéuticos.
• Tenga cuidado cuando levante o mueva la bicicleta, para no lesionar su espalda.
• ADVERTENCIA: los sensores que indican frecuencia cardíaca pueden ser inexactos dado que no es un dispositivo médico. Los sensores pueden darle información estimada de su frecuencia cardíaca. Ante cualquier tipo de malestar detenga inmediatamente el ejercicio. Puede ser peligroso para su salud. Si persiste acuda inmediatamente al centro médico más cercano.
• En caso de necesitar alguna reparación, consulte a su distribuidor para más información o póngase en contacto con el Servicio de Atención al Cliente de Cecotec.
• Si alguna de las partes sobresale del aparato, podría interferir con el movimiento del usuario.

Instrucciones sobre las pilas

• No queme ni exponga las pilas a temperaturas altas ya que pueden explotar.
• Las pilas pueden presentar fugas en condiciones extremas. Si las pilas gotean, no toque el líquido. Si el líquido entra en contacto con la piel, lávese inmediatamente con agua y jabón. Si el líquido entra en contacto con los ojos, láveselos de forma inmediata con abundante agua limpia por un mínimo de 10 minutos y busque asistencia médica. Utilice guantes para manejar la pila y deséchela inmediatamente de acuerdo con la normativa local.
• Evite el contacto entre pilas y pequeños objetos metálicos como clips, monedas, llaves, clavos o tornillos.
• No altere las pilas de ninguna forma.
• Las pilas deben retirarse del aparato para el desecho de manera segura del aparato.
• Mantenga fuera del alcance de los niños las pilas que tengan riesgo de ser ingeridas.
• La ingestión de pilas puede provocar quemaduras, perforación de partes blandas y la muerte. Pueden provocar quemaduras graves en las dos horas siguientes a la ingesta.
• En caso de ingerir pilas acuda rápidamente a su centro médico más cercano.
• Los bornes de alimentación de las pilas no deben ser cortocircuitados.
• Si el aparato va a ser almacenado un largo período de tiempo es conveniente retirar las pilas.
• Las pilas deben ser insertadas en la posición correcta. Fíjese en la polaridad a la hora de reemplazarlas.

SAFETY INSTRUCTIONS

Listado de piezas. Fig. 1

No	Descripción	Cantidad
1	Estructura principal	1
2	Estabilizador delantero	1
3	Pedal derecho	1
4	Estabilizador trasero	1
5	Pomo de ajuste 1	2
6	Tija de sillín	1
7	Pomo de ajuste 2	1
8	Estructura de apoyo del sillín	1
9	Sillín	1
10	Pedal Izquierdo	1
11	Portabidón	1
12	Pomo de ajuste de resistencia	1
13	Monitor	1
14	Soporte para móvil	1
15	Manillar	1
16	Tija de manillar	1
17	Tornillo estabilizadores	4
18	Tornillo portabidón	2
19	Tornillo hexagonal manillar	4
20	Arandela de presión	4

21	Tornillo monitor	2
22	Perno cabeza redonda	1
23	Arandela plana	1
24	Tapa embellecedora manillar	1

NOTA:

Los gráficos de este manual son representaciones esquemáticas y puede que no coincidan exactamente con los del producto.

2. ANTES DE USAR

• Este aparato presenta un embalaje diseñado para protegerlo durante su transporte. Saque el aparato de su caja y retire todo el material de embalaje. Puede guardar la caja original y otros elementos del embalaje en un lugar seguro para prevenir daños en el aparato si necesita transportarlo en el futuro. Si desea deshacerse del embalaje original, asegúrese de reciclar todos los elementos correctamente.
• Asegúrese de que todas las piezas y componentes están incluidos y en buen estado. Si faltara alguno o no estuviera en buen estado, contacte de forma inmediata con el Servicio de Atención Técnica oficial de Cecotec.

- Contenido de la caja

- Este manual de instrucciones

- Pila CR 2032 3V

3. MONTAJE

Paso 1. Fig. 2

• Fije la barra estabilizadora trasera (4) en la estructura principal (1) con dos tornillos (17). Haga lo mismo con la barra estabilizadora delantera (2).
• Fije el portabidón (11) en la estructura principal con dos tornillos (18).

Paso 2. Fig. 3

- Inserte la tija del sillín (6) en la estructura principal (1). Fíjela bien con el pomo de ajuste 1 (5).

• Fije la estructura de apoyo del sillín (8) en la tija del sillín con el perno de cabeza redonda (22), la arandela plana (23) y el pomo de ajuste 2 (7)
• A continuación, coloque el sillín (19) en la estructura de apoyo (8) y fíjese apretando el tornillo que viene premontado en el sillín.

Paso 3. Fig. 4

• Los pedales tienen una marca: L para el izquierdo (10) (Left) y R para el derecho (3) (Right).
• Colóquelos en su biela correspondiente. La biela derecha se encuentra en el lado derecho, tomando como referencia la derecha de la persona que está sentada en el sillín.
• Tenga en cuenta que el pedal izquierdo debe enroscarse en sentido antihorario, mientras que el pedal derecho debe enroscarse en sentido horario.

Paso 4. Fig. 5

• Inserte la tija del manillar (16) en la estructura principal (1). Ajuste la altura con el pomo de ajuste 1 (5).
• Fije el manillar (15) en la tija del manillar (16) con los cuatro tornillos hexagonales (19) y las cuatro arandelas de presión (20). A continuación, ponga la tapa embellecedora (24) en el manillar. Fije el soporte para móviles (14) al soporte del manillar mediante dos tornillos (21). Ponga el monitor (13) en el manillar y, después, inserte el cable de datos en el orificio correspondiente del monitor. Haga lo mismo con el cable del sensor de frecuencia cardíaca.

La bicicleta ya está lista para usarse.

4. FUNCIONAMIENTO

Cómo subir y bajar de la bicicleta

Antes de subirse a la bicicleta, compruebe que los pedales estén detenidos. Sitúese a un lado de la bicicleta y pase la pierna más cercana a la misma por encima para, a continuación, sentarse en el sillín e introducir los pies en los pedales.

Para bajar de la bicicleta realice el procedimiento anterior, pero al revés.

Ajuste de la resistencia

La resistencia de pedaleo se ajusta con el pomo regulador de tensión situado en la estructura principal. Para aumentar la resistencia, gire el pomo en sentido horario. Para reducir la resistencia, gire el pomo en sentido antihorario. Si necesita hacer una parada de emergencia, pulse el pomo hasta que los pedales se detengan.

Ajuste del sillín

- Para ajustar la altura del sillín tenga en consideración que la posición correcta debe ser aquella en la que su cadera no quede inclinada hacia un lado cuando el pedal esté en su

posición inferior y el pie quede perfectamente introducido y acoplado en el calapiés.

• Ajuste adecuadamente la posición del sillín para garantizar la máxima eficiencia y comodidad durante el ejercicio. El sillín está en la posición correcta si el ciclista tiene una rodilla ligeramente flexionada cuando uno de los pedales está en un ángulo de 90 grados con respecto al suelo.
• Para ajustar la altura del sillín, basta con quitar el pomo de ajuste y colocar el sillín a la altura deseada. La tija del sillín cuenta con varios orificios que permiten colocar el sillín en varias alturas. Cuando haya seleccionado la altura que más le convenga, vuelva a colocar el pomo y ajústelo bien.

Ajuste del manillar

• Asegúrese que la altura del manillar quede aproximadamente de forma equidistante a la altura del sillín, tenga en cuenta que esté parámetro dependerá de la biomecánica y fisiología del usuario. Si en esta posición está incómodo/a o las rodillas chocaran con el manillar deberá aumentar un poco la altura.
• Para ajustar la altura del manillar, basta con aflojar el pomo de ajuste de altura del manillar, ajustar el manillar a la altura deseada y apretarlo.

Funcionamiento del monitor

Botones

Botón central:

• Al pulsar esta tecla, se abre la configuración de las funciones. Si se vuelve a pulsar sin haber configurado la primera función, salta a la segunda función y se abre la configuración de esta. El orden de las funciones que se pueden configurar es el siguiente: Normal→TIME→DIST→CAL→T.H.R.
• Pulse esta tecla para confirmar los ajustes.
• Manténgala pulsada durante 3 segundos para restablecer todos los valores.

Botón arriba

Aumenta los valores de las siguientes funciones: TIME→DIST→CAL→T.H.R.

Botón abajo:

Reduce los valores de las siguientes funciones: TIME→DIST→CAL→T.H.R.

AUTO ON/OFF

El monitor se encenderá automáticamente si la máquina se está usando. Si deja de usarla durante 4 minutos, el monitor se apagará y los valores de todas las funciones volverán a cero.

Funciones:

TIME:

- Pulse la tecla ENTER hasta poder configurar la función TIME. A continuación, pulse las

teclas UP o DOWN para configurar el valor deseado.

• Si no ajusta un valor de tiempo, el monitor contará la duración total del entrenamiento (00:00\~99:59).
• Si ajusta el tiempo del entrenamiento entre 1:00 y 99:00, el monitor realizará una cuenta atrás a partir del tiempo seleccionado.

SPEED:

El monitor muestra la velocidad del entrenamiento en km (0.00 \~ 99.9 km/h).

RPM:

Muestra el número de revoluciones por minuto (15 \~ 999).

DISTANCE:

• Pulse la tecla ENTER hasta poder configurar la función DIST. A continuación, pulse las teclas UP o DOWN para configurar el valor deseado.
• Si no ajusta el valor de distancia, el monitor contará la distancia total recorrida durante el entrenamiento (0.1\~999.0 km).
• Si ajusta la distancia objetivo del entrenamiento entre 1.0 y 999 km, el monitor irá restando la distancia recorrida hasta que llegue a cero.

CALORIES:

• Pulse la tecla ENTER hasta poder configurar la función CAL. A continuación, pulse las teclas UP o DOWN para configurar el valor deseado.
• Si no ajusta el valor de calorías, el monitor contará el número total de calorías quemadas durante el entrenamiento (0.1\~999.0).
• Si ajusta las calorías que desea quemar con el entrenamiento (entre 1.0 y 999), el monitor irá restando las calorías que va quemando hasta que el número llegue a cero.

TARGET HEART RATE:

Pulse la tecla ENTER hasta poder configurar la función T.H.R. A continuación, pulse las teclas UP o DOWN para configurar el valor deseado.

Límite de pulsaciones:

• Si ajusta el límite de pulsaciones (entre 60 y 220), el medidor medirá su frecuencia cardíaca instantánea. Cuando alcance el valor seleccionado, el monitor parpadeará hasta que sus pulsaciones vuelvan a estar por debajo del límite.
• Coloque las palmas de las manos sobre los sensores de pulsaciones y el monitor mostrará su frecuencia cardíaca en pulsaciones por minuto (en inglés BPM).

Conexión Bluetooth

Este punto sirve para aprender y entender cómo se vinculan los productos DrumFit Indoor 24000 Magnetic Connected.

Es importante indicar que Kinomap es una aplicación de entrenamiento interactivo para ciclismo indoor, carrera y remo. Es la plataforma para compartir videos geolocalizados más grande del mundo, con miles de videos de las mejores pistas de todo el mundo.

1. En primer lugar, descargue la APP KINOMAP desde cualquier mercado de aplicaciones: Play Store o App Store.
2. Después de descargar la app, debe registrarse. Cabe indicar que esta app tiene un modo gratuito, pero la mayor parte del contenido es de pago.
3. Después de que el producto esté montado y la app operativa, pedalee varias veces para que la pantalla de la bicicleta se encienda y emita la señal Bluetooth.

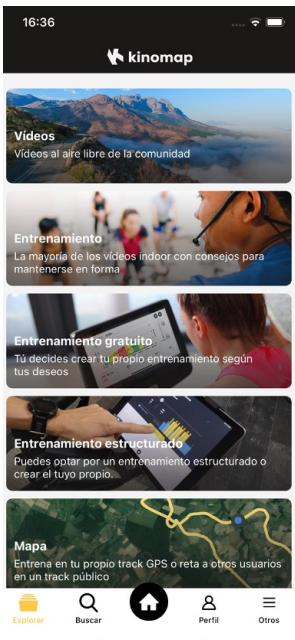

4. Después de entrar en la app, podrá ver la imagen de la Fig. 6. En ese momento, seleccione el tipo de producto.

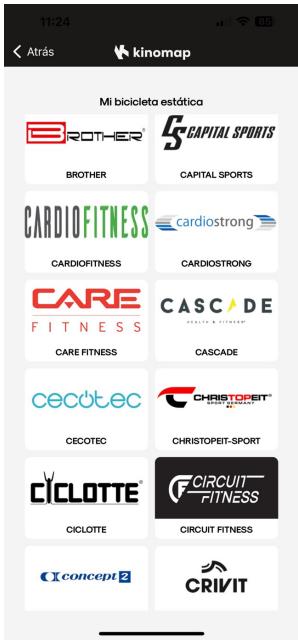

5. Cuando seleccione su producto, le aparecerá en la pantalla de la app KINOMAP un listado de las marcas que trabajan con dicha app, como se muestra en la Fig. 7. Seleccione CECOTEC.
6. Al seleccionar la opción de "bicicleta indoor", aparecerá un apartado donde debe seleccionar el producto que va a vincular. Fig.8

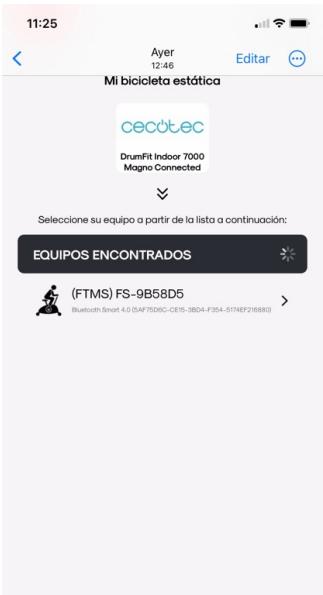

7. Seleccione el producto que va a vincular. El nombre debe empezar por "FS-xxxxx". Fig. 9
8. Ahora ya tiene su bicicleta vinculada. Vaya a la opción "Explorar" para disfrutar del contenido. Fig. 10 y Fig. 11

ATENCIÓN:

Si el monitor no recibe ningún dato durante 16 segundos, en la pantalla aparecerá la letra P. Se trata de un sistema de ahorro de energía. Pulse cualquier tecla para volver a la función.

ADVERTENCIA:

• Temperatura de funcionamiento: 0°C - 50°C.
• Temperatura de almacenaje: -10°C - 60°C

5. INFORMACIÓN RELATIVA AL EJERCICIO

Un correcto entrenamiento debe estar compuesto de los siguientes pasos:

• Calentamiento: consiste en una sesión de estiramientos y ejercicio de baja intensidad con una duración de 5 a 10 minutos. Un calentamiento correcto proporciona un aumento de la temperatura corporal, la frecuencia cardíaca y la circulación, lo que favorece la preparación para el ejercicio. Fig. 12
• Entrenamiento: se trata de una sesión de ejercicio de una duración de 20 a 30 minutos. (Nota: durante las primeras semanas de ejercicio no mantenga su frecuencia cardíaca alta durante más de 20 minutos). Fig. 13
• Enfriamiento: estire de 5 a 10 minutos. Esto incrementará su flexibilidad y le ayudará a prevenir posibles lesiones tras el ejercicio. Fig. 12

6. LIMPIEZA Y MANTENIMIENTO

• Lubrique periódicamente las piezas que se mueven durante el ejercicio para evitar un deterioro prematuro.
• Inspeccione y apriete todas las piezas antes de su utilización. Si alguna pieza se encuentra en mal estado, cámbiela inmediatamente y no utilice el equipo hasta que se encuentre en perfecto estado.
• El equipo se puede limpiar con un trapo ligeramente humedecido y con un detergente no abrasivo. No utilice disolventes.
• No intente reparar el equipo por sí mismo. Si tiene dificultades para su montaje, uso o piensa que le faltan piezas, contacte con su distribuidor o con el Servicio de Asistencia Técnica oficial de Cecotec.

Aviso:

La frecuencia de limpieza y mantenimiento del equipo depende de la frecuencia e intensidad del uso.

7. RESOLUCIÓN DE PROBLEMAS

Problema	Causa	Solución
La base es inestable.	1. El suelo no es plano o hay un objeto debajo del estabilizador.2. Los soportes roscados del estabilizador trasero no están correctamente ajustados	1. Retire el objeto.2. Ajuste los soportes roscados de los extremos del estabilizador trasero.
El manillar no está estable.	Los pernos están sueltos.	Apriete los pernos.
Ruido fuerte de las piezas móviles.	Las piezas no están bien apretadas.	Apriételas.

Si ninguna de estas situaciones coincide con su problema, no intente desmontar ni reparar la máquina usted mismo. Las reparaciones realizadas por personas inexpertas pueden provocar lesiones o graves fallos de funcionamiento. Póngase en contacto con el Servicio de Asistencia Técnica de Cecotec. Un técnico autorizado debe realizar la reparación y debe utilizar únicamente piezas de repuesto originales.

El automantenimiento o mantenimiento no autorizado afectará a la seguridad del uso del producto y a la aplicación de la política de garantía.

8. ESPECIFICACIONES TÉCNICAS

Referencia del producto: 07246

Producto: DrumFit Indoor 15000 Magnetic Connected

Máximo peso de usuario: 130 kg

Clase H

Dimensiones: 115x52x126

Peso: 44 kg

Banda de frecuencia de operación: 2.4 GHz

Máxima transmisión de potencia del módulo bluetooth: -0.27 dBm

Las especificaciones técnicas pueden cambiar sin notificación previa para mejorar la calidad del producto.

Fabricado en China | Diseñado en España

9. RECICLAJE DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este símbolo indica que, de acuerdo con las normativas aplicables, el producto y/o la batería deberán desecharse de manera independiente de los residuos domésticos. Cuando este producto alcance el final de su vida útil, deberás extraer las pilas/baterías/acumuladores y llevarlo a un punto de recogida designado por las autoridades locales.

Para obtener información detallada acerca de la forma más adecuada de desechar sus aparatos eléctricos y electrónicos y/o las correspondientes

baterías, el consumidor deberá contactar con las autoridades locales.

El cumplimiento de las pautas anteriores ayudará a proteger el medio ambiente.

10. GARANTÍA Y SAT

Cecotec responderá ante el usuario o consumidor final de cualquier falta de conformidad que exista en el momento de la entrega del producto en los términos, condiciones y plazos que establece la normativa aplicable.

Se recomienda que las reparaciones se efectúen por personal especializado.

Si detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone].

11. COPYRIGHT

Los derechos de propiedad intelectual sobre los textos de este manual pertenecen a CECOTEC INNOVACIONES, S.L. Quedan reservados todos los derechos. El contenido de esta publicación no podrá, ni en parte ni en su totalidad, reproducirse, almacenarse en un sistema de recuperación, transmitirse o distribuirse por ningún medio (electrónico, mecánico, fotocopia, grabación o similar) sin la previa autorización de CECOTEC INNOVACIONES, S.L.

12. DECLARACIÓN DE CONFORMIDAD SIMPLIFICADA.

Por la presente, Cecotec Innovaciones declara que esta bicicleta indoor, modelo 07246 DrumFit Indoor 15000 Magnetic Connected es conforme con la Directiva 2014/53/EU de equipos radioeléctricos.

El texto completo de la declaración UE de conformidad está disponible en la dirección de internet siguiente:

www.cecotec.es

1. PARTS AND COMPONENTS

Parts. Fig. 1

FREQUENZA CARDIACA OBIETTIVO (T.H.R.):

Peso máximo do utilizador: 130 kg

Classe: H

Fig./Img./Abb./Afb./ Rys. 6

Fig./Img./Abb./Afb./ Rys. 7

Fig./Img./Abb./Afb./Rys. 10

Fig./Img./Abb./Afb./ Rys.11

Fig./Img./Abb./Afb./ Rys. 8

Fig./Img./Abb./Afb./ Rys. 9

Cecotec Innovaciones S. L.

Av. Reyes Católicos, 60

46910, Alfafar (Valencia), Spain
