FLU-2632I - TELEVISOR POLAROID - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor LCD
Marca	Polaroid
Modelo	FLU-2632I
Tamaño de pantalla	27 pulgadas (68,6 cm)
Resolución máxima	1366 x 768 píxeles
Luminosidad	500 cd/m²
Relación de contraste	1200:1
Entradas de video	2 x compuesto, 2 x SCART, 1 x componente (YPbPr), 1 x VGA, 2 x HDMI
Entradas de audio	2 x estéreo RCA (para compuesto), 1 x estéreo RCA (para componente), 1 x estéreo mini-jack (para VGA), 2 x audio HDMI
Salidas de audio	1 x estéreo RCA (salida de línea), 1 x auriculares (jack de 3,5 mm)
Funciones principales	PIP (imagen en imagen), teletexto, control parental, temporizador de sueño, modos de imagen (Intenso, Brillante, Cine, Deporte, Usuario), modos de sonido (Envolvente, En vivo, Baile, Tecno, Clásico, Suave, Rock, Pop)
Consumo eléctrico	200 W (en espera < 3 W)
Alimentación	AC 100-240 V, 50/60 Hz
Dimensiones (An x Al x Pr)	67,8 x 56,1 x 20,1 cm
Peso	14,5 kg
Contenido de la caja	Televisor, soporte con tornillos, control remoto, pilas AAA (x2), cable de video compuesto, cable de componente, cable de audio, cable de alimentación, tarjeta de garantía, guía de uso, guía rápida
Mantenimiento y limpieza	Desconectar antes de limpiar. Utilizar un paño suave y seco. No usar detergentes líquidos o en aerosol.
Seguridad	No exponer a la lluvia o la humedad. Usar un enchufe con conexión a tierra. No obstruir las aberturas de ventilación. Desconectar en caso de tormenta o no uso prolongado.
Piezas de repuesto y reparabilidad	No contiene piezas reparables por el usuario. Contacte a un servicio calificado para cualquier reparación. Fusible de seguridad (4A/250V 5x20mm) reemplazable.
Información general	Televisor LCD HD Ready con recepción de TV analógica (PAL/SECAM). Sintonizador integrado. Compatible con señales 480p, 720p, 1080i mediante entrada de componente o HDMI.

Preguntas frecuentes - FLU-2632I POLAROID

¿Cómo conectar una antena o el cable a este televisor?

Utilice un cable coaxial de 75 ohmios para conectar la toma de antena de pared a la entrada TV CABLE ubicada en la parte trasera del televisor. Asegúrese de que la conexión esté bien insertada. Luego puede iniciar una búsqueda automática de canales a través del menú TV > Buscando.

¿Cómo usar la función imagen en imagen (PIP)?

Presione el botón PIP del control remoto para activar el modo PIP. Use las teclas ◀▶ para cambiar la fuente de audio entre las ventanas principal y secundaria. Presione SWAP para intercambiar las imágenes. Para cambiar la fuente de la subventana, selecciónela con ◀▶ y luego presione SOURCE para mostrar la lista de entradas. Presione nuevamente PIP para salir.

¿Qué cables son necesarios para conectar un reproductor de DVD?

Puede usar un cable compuesto (video amarillo + audio rojo/blanco) en la entrada VIDEO2 (método A) o un cable de componente (Y, Pb, Pr + audio) en la entrada COMPONENT IN (método B) para mejor calidad. Si su reproductor de DVD tiene salida HDMI, prefiera un cable HDMI a una de las entradas HDMI.

¿Cómo ajustar el volumen o silenciar el sonido?

Use las teclas VOL + y VOL - del control remoto para ajustar el volumen. Para silenciar, presione la tecla (mute). Presione nuevamente para restaurar el sonido. También puede ajustar el volumen desde el panel lateral derecho del televisor.

¿Qué hacer si la imagen es de mala calidad?

Primero verifique la conexión de la antena o del cable. Intente cambiar de canal para descartar un problema de transmisión. Acceda al menú VIDEO y ajuste los parámetros Contraste, Brillo, Saturación, y active la reducción de ruido DNR si es necesario. Si usa una fuente externa, revise los cables.

¿Cómo bloquear ciertos canales con el control parental?

Vaya al menú CONFIGUR > Paterno. Ingrese la contraseña predeterminada 0000. Seleccione Bloq. Canal para elegir los canales a bloquear, o Bloq. Vídeo para bloquear una fuente de entrada. Puede cambiar la contraseña en Cambiar Contraseña.

¿Cómo limpiar la pantalla del televisor?

Desconecte siempre el televisor antes de limpiar. Use un paño suave y seco para limpiar suavemente la pantalla y el gabinete. No use nunca detergentes líquidos, aerosoles o productos abrasivos que puedan dañar la superficie.

¿Cuál es el consumo eléctrico en espera?

El consumo en espera es inferior a 3 W. En funcionamiento normal, el televisor consume 200 W. Para ahorrar energía, desconecte el aparato si no lo usa por un período prolongado.

¿Puedo montar este televisor en la pared?

Sí, el televisor es compatible con un soporte de pared VESA (no incluido). Consulte las instrucciones del kit de montaje en pared. Retire el soporte preinstalado antes de fijar el soporte de pared. Asegúrese de que la pared pueda soportar el peso de 14,5 kg.

¿Cómo restablecer los ajustes de fábrica?

Acceda al menú CONFIGUR > Predet. (Preajuste). Seleccione esta opción y confirme con OK. Esto restaurará todos los ajustes (imagen, sonido, canales) a los valores predeterminados. Tenga en cuenta que la lista de canales también se borrará.

MANUAL DE USUARIO FLU-2632I POLAROID

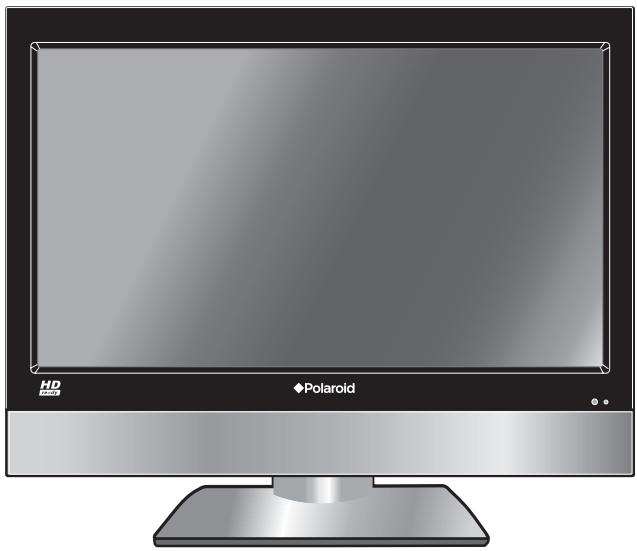

Televisión Panorámica LCD

FLU-2632/FLU-3232/

FLU-2632I/FLU-3232I/

FLU-2632D/FLU-3232D/FLU-3732D/FLU-4232D

Polaroid

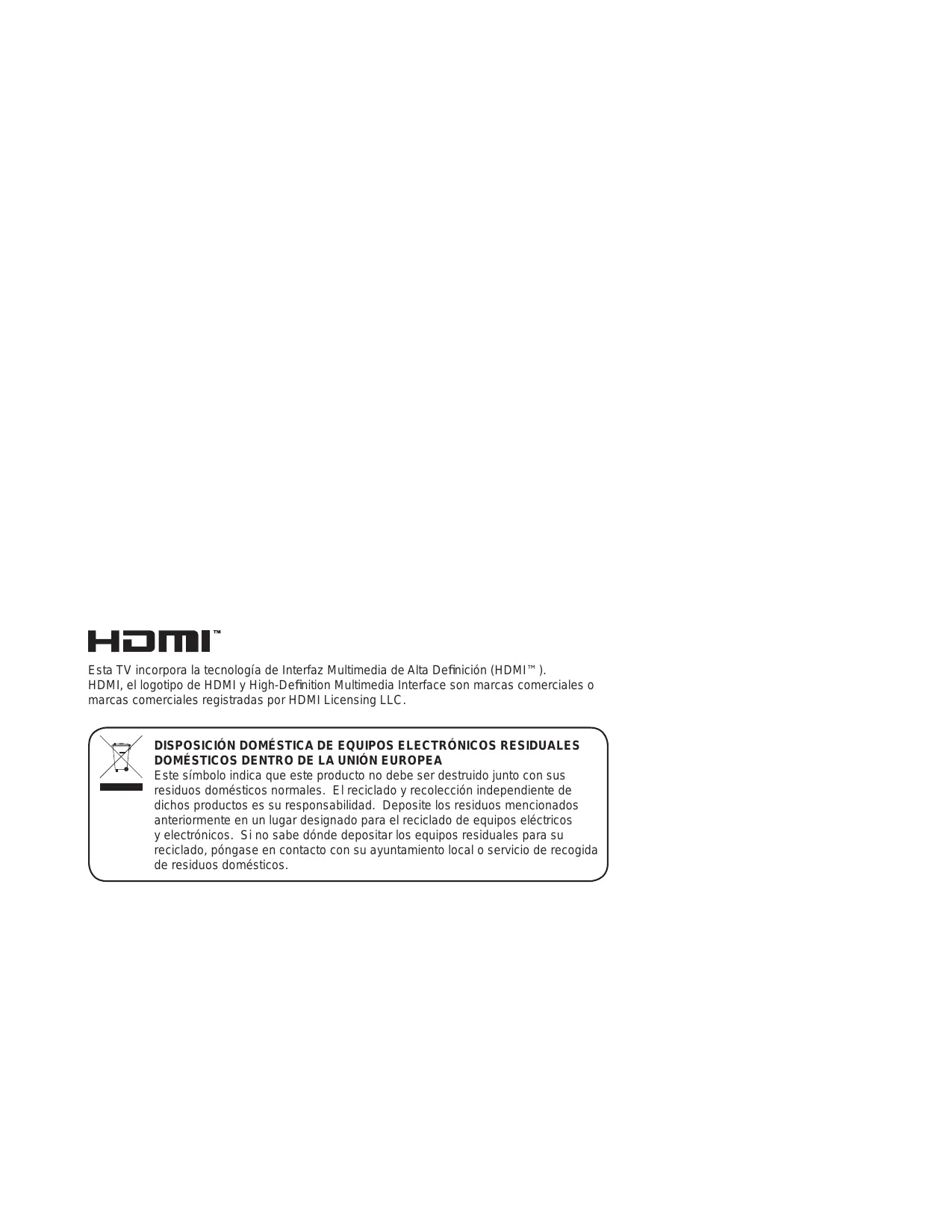

Esta TV incorpora la tecnología de Interfaz Multimedia de Alta Definición (HDMI™). HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas por HDMI Licensing LLC.

DISPOSICIÓN DOMÉSTICA DE EQUIPOS ELECTRÓNICOS RESIDUALES DOMÉSTICOS DENTRO DE LA UNIÓN EUROPEA

Este símbolo indica que este producto no debe ser destruido junto con sus residuos domésticos normales. El reciclado y recolección independiente de dichos productos es su responsabilidad. Deposite los residuos mencionados anteriormente en un lugar designado para el reciclado de equipos eléctricos y electrónicos. Si no sabe dónde depositar los equipos residuales para su reciclado, póngase en contacto con su ayuntamiento local o servicio de recogida de residuos domésticos.

Advertencias y Precauciones

Para evitar cualquier lesión, respete las siguientes precauciones de seguridad durante la instalación, uso, reparación y mantenimiento de este equipo.

Antes de utilizar este equipo, lea completamente este manual y manténgalo a su alcance para futuras consultas.

ADVERTENCIA

Este símbolo advierte al usuario de a existencia de riesgo de descarga eléctrica. Este equipo no debe ser desmontado por personal de servicio no cualificado.

PRECAUCIÓN

Este símbolo advierte al usuario de la presencia de instrucciones de uso y mantenimiento importantes en la literatura que acompaña al aparato.

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este producto a la lluvia o la humedad.

• PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA,
• NO EXTRAIGA LA CUBIERTA (O CARCASA POSTERIOR).
• NO EXISTEN COMPONENTES REPARABLES EN SU INTERIOR.
• SOLICITE LAS REPARACIONES A PERSONAL DE REPARACIÓN CUALIFICADO.

El uso de controles, ajustes o procedimientos diferentes de los especificados aquí podría provocar su exposición a niveles de radiación peligrosos.

Instrucciones Importantes de Seguridad

	Este símbolo indica puntos de precaución.
	Este símbolo indica acciones que no deben realizarse.
	Este símbolo indica acciones que deben realizarse.
	No coloque este equipo sobre un carro, soporte, mesa o estante inestable o irregular. El equipo podría caerse y causar serias lesiones en niños o adultos, así como daños serios al propio equipo.Utilice únicamente un carro o soporte recomendado por el fabricante. Trate con cuidado este equipo y el carro o soporte recomendados. Las paradas repentinas, fuerza excesiva y superficies irregulares podrían hacer que el carro/soporte y el equipo vuelquen.
	No desmonte el enchufe de 3 cables con conexión a masa. La patilla de masa del enchufe de 3 patillas representa una importante medida de seguridad. Si desmonta la patilla de masa aumentará el riesgo de daño al equipo.Si no puede insertar el enchufe en una toma eléctrica, póngase en contacto con un electricista para instalar una toma con conexión a masa.Utilice este equipo siempre con la fuente de alimentación indicada en la etiqueta de información de número de serie/modelo situada en la parte posterior.No sobrecargue las tomas eléctricas ni los prolongadores utilizados con este producto.

• Utilice y manipule el cable de alimentación con cuidado. No coloque objetos pesados sobre el cable de alimentación AC.
• No tire del cable de alimentación AC. No manipule el cable de alimentación con las manos mojadas.
• No toque el cable de alimentación o antena durante una tormenta.
• Extraiga el enchufe de la toma eléctrica si no piensa utilizar el equipo durante un periodo largo de tiempo.
• No coloque, utilice o manipular este equipo cerca del agua.
• No exponga este equipo a líquidos, lluvia o humedad. Busque ayuda si cualquiera de las sustancias anteriores penetra en el equipo.
• No exponga el equipo a temperaturas extremas o a la luz solar directa. El equipo podría calentarse y sufrir daños.
• No instale el equipo cerca de ninguna fuente de calor, como radiadores, calderas, estufas o cualquier otro aparato que pueda desprender calor.
• No intente reparar el equipo usted mismo.
• Si abre y extrae las carcasas podría quedar expuesto a niveles de tensión peligrosos u otros riesgos y podría violar su garantía. Consulte todas las reparaciones con personal de servicio cualificado.
• No coloque ni deje caer objetos sobre la parte superior del equipo.
• No inserte nada a través de los orificios de ventilación de su equipo. Si inserta cualquier objeto metálico o inflamable podría producirse un incendio o descarga eléctrica.
• No coloque el equipo en un carro, soporte, mesa o estante inestable o irregular. El equipo podría caerse, causando serios daños a niños y adultos, así como al propio equipo. Coloque siempre el equipo en el suelo o sobre una superficie que sea robusta, nivelada, estable y lo suficientemente fuerte como para soportar el peso del equipo.
• No bloquee ninguna de las aberturas de ventilación. Deje espacio suficiente alrededor del equipo. No coloque el equipo sobre: una cama, un sofá, una alfombra o cualquier otra superficie similar; demasiado cerca de una cortina/mampara/pared, en una estantería, armario empotrado o cualquier otro lugar similar que pudiera entorpecer la correcta ventilación.
• Desenchufe este aparato durante tormentas eléctricas o si no piensa utilizarlo durante periodos largos de tiempo.
• Consulte todas las reparaciones con personal de servicio cualificado. Si el aparato ha resultado dañado de alguna forma, como por ejemplo si resulta dañado el cable de alimentación o el enchufe, se ha derramado líquido o han caído objetos sobre el mismo, ha quedado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído, necesitará ser reparado.

- Extraiga siempre el cable de alimentación de la toma eléctrica antes de limpiar el equipo.

- No utilice detergentes líquidos o aerosoles sobre el equipo. Limpie el producto únicamente con un paño seco.

- Utilice únicamente los accesorios recomendados por el fabricante.

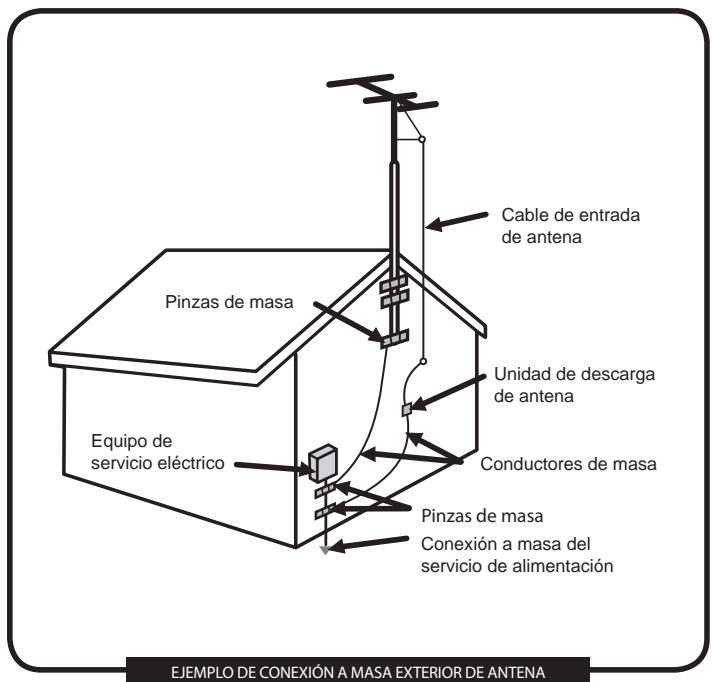

Instrucciones de Seguridad de Antena

Si conecta una antena exterior, respete las siguientes precauciones:

• Las antenas exteriores no deben encontrarse en zonas en las que puedan entrar en contacto directo con líneas de alimentación aéreas o cualquier otro circuito de luz o alimentación eléctrica.
• Al instalar un sistema de antena exterior, deberá extremar las precauciones para evitar el contacto con las líneas de alimentación. El contacto directo con las líneas de alimentación podría resultar fatal y deberá evitarse por todos los medios.

Cable de entrada de antenna Pinzas de masa Unidad de descarga de antenna Conductores de masa Equipo de servicio eléctrico Pinzas de masa Conexión a masa del servicio de alimentación EJEMPLO DE CONEXIÓN A MASA EXTERIOR DE ANTENA

ÍNDICE

■ Advertencias y Precauciones

Instrucciones Importantes de Seguridad....3

Outdoor Instrucciones de Seguridad de Antena....5

■ Capítulo 1 Presentación de la TV LCD

Principales Características 7

Contenidos del Embalaje....8

Configurar su TV LCD 9

Su TV LCD....11

Su Control Remoto 13

■ Capítulo 2 Instalación de su TV LCD

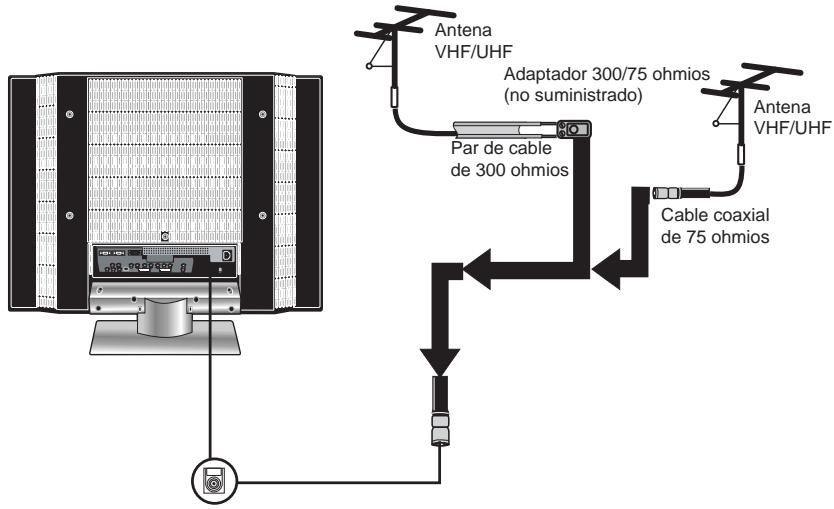

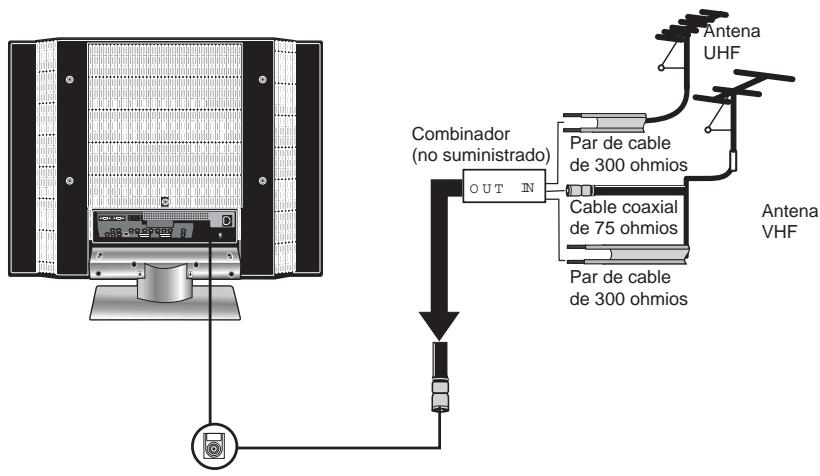

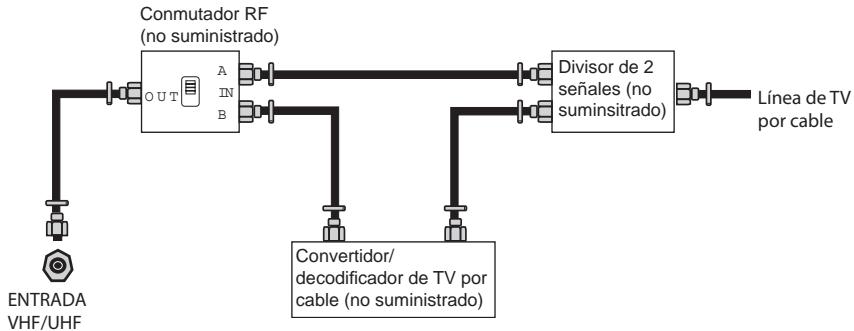

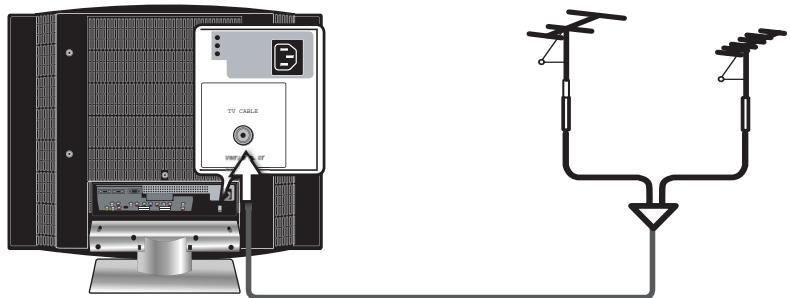

Conexión de TV por Cable o Antena 15

Conectar un Vídeo VCR 20

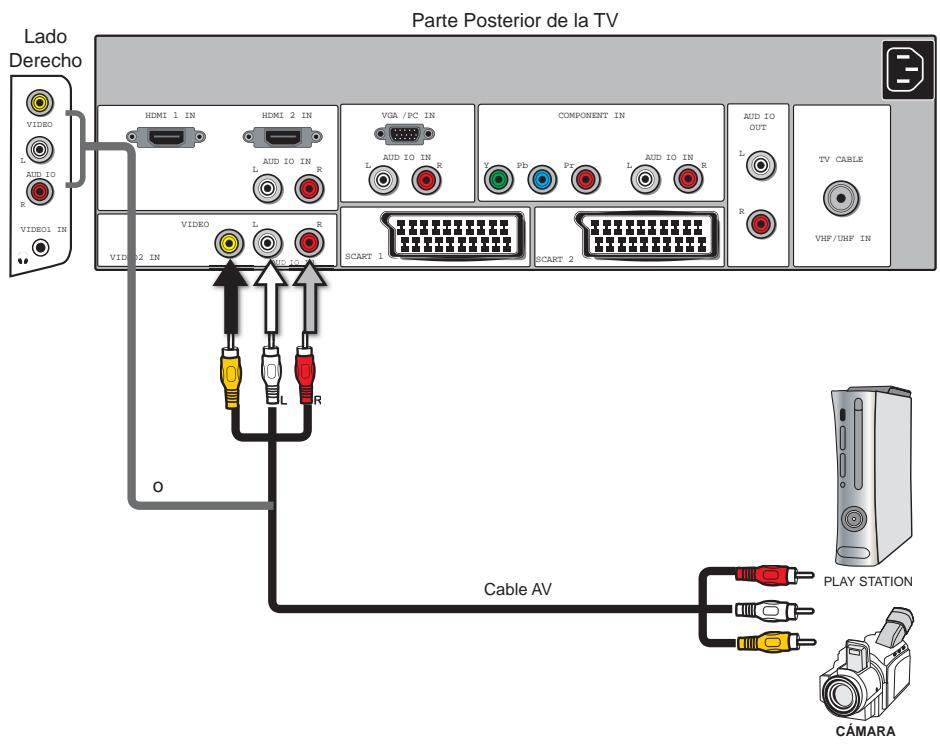

Conexión de una Vídeo Cámara o Consola de Videojuegos 21

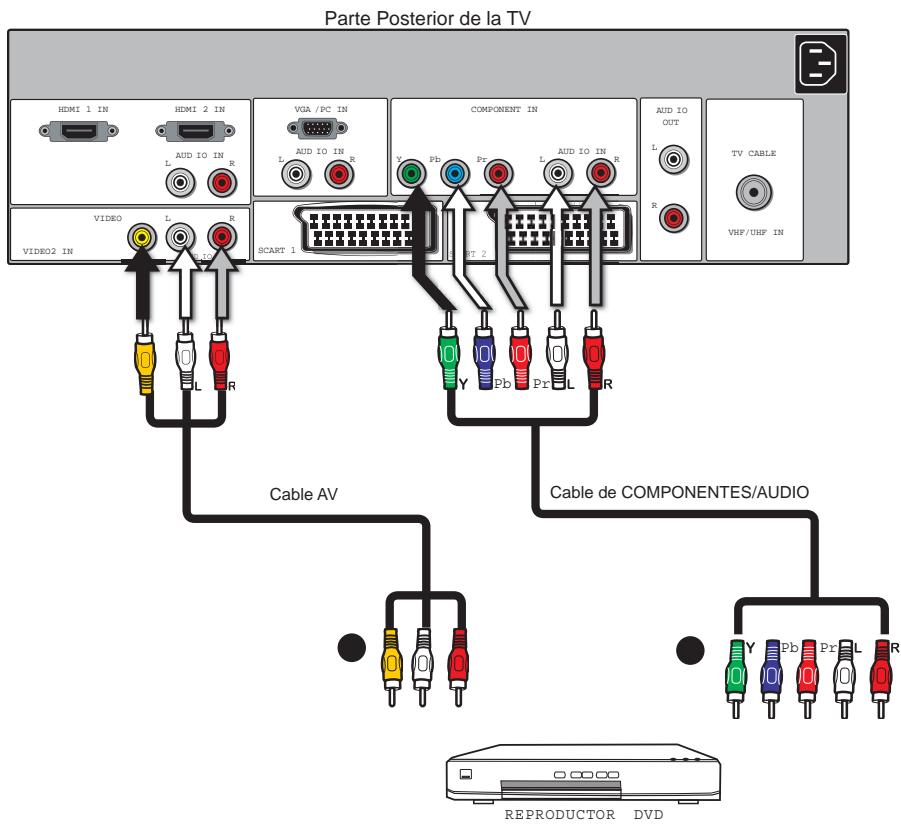

Conexión de un Reproductor DVD 22

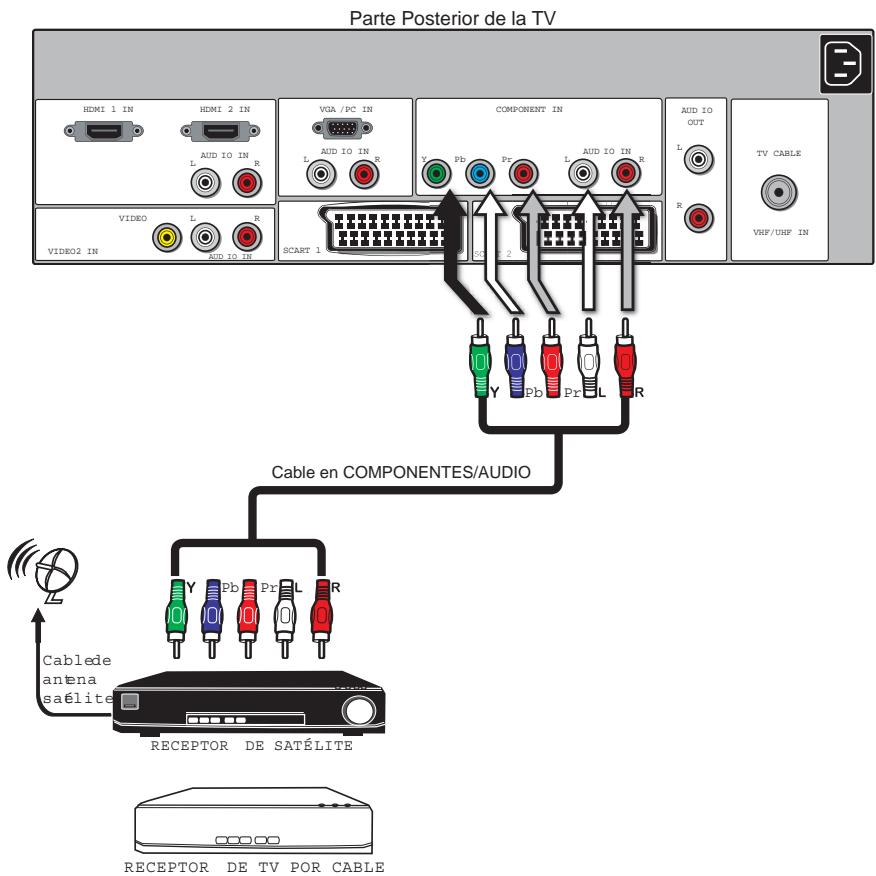

Conexión de un Receptor de TV por Cable o Receptor Satélite Digital 24

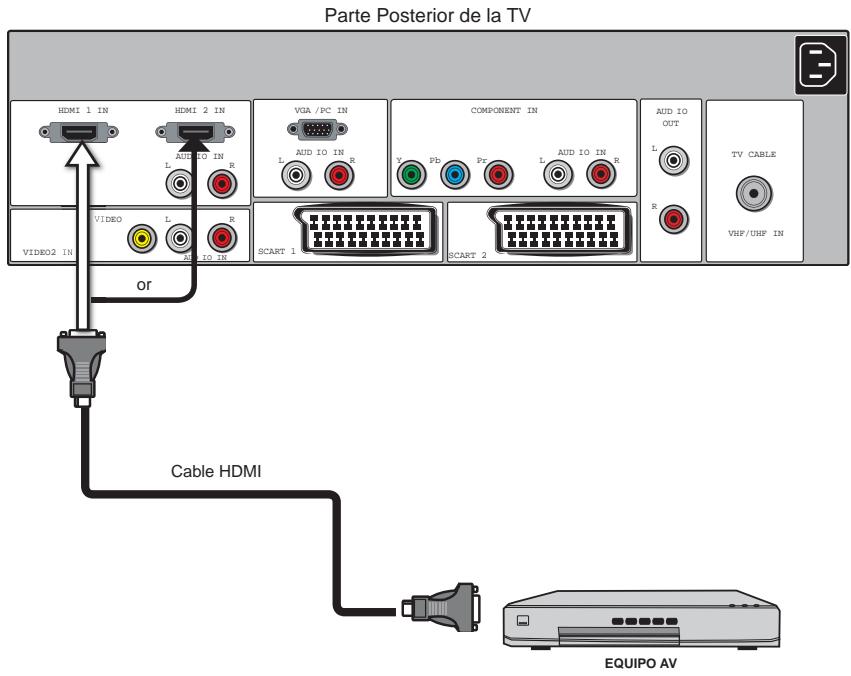

Conexión de un Equipo AV con Conector HDMI 25

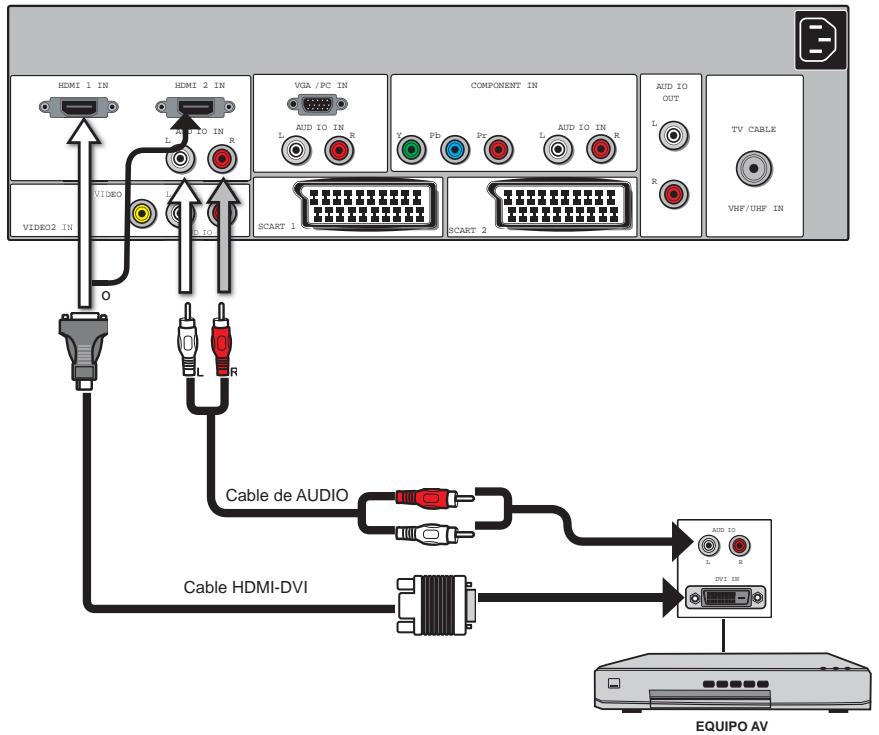

Conexión de un Equipo AV con Conector DVI.... 26

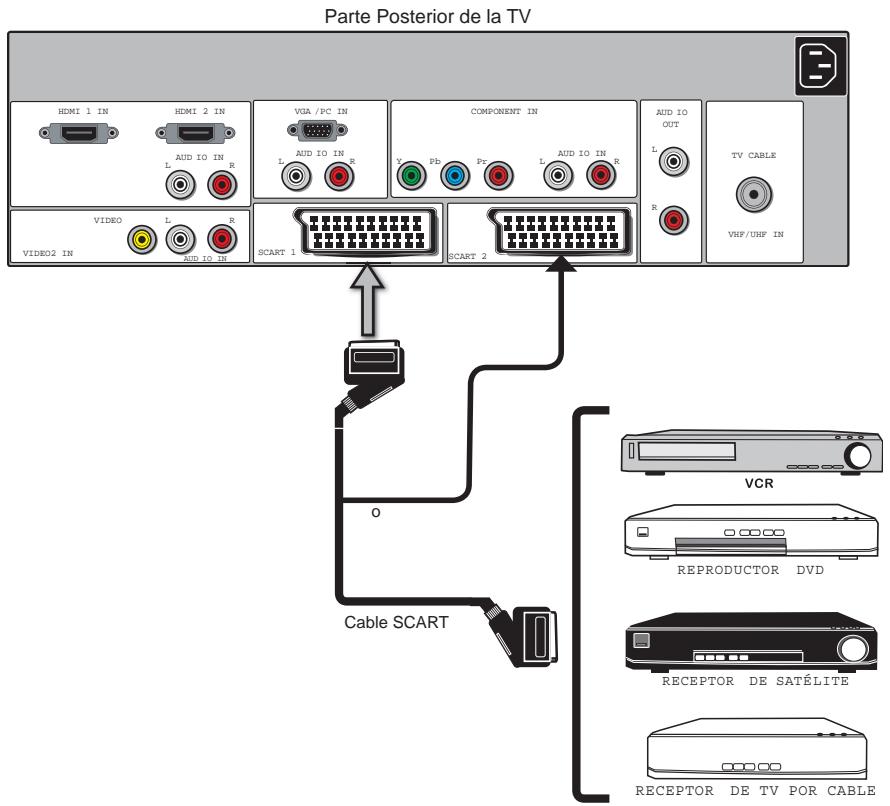

Conexión de un Dispositivo AV con un Conector SCART 27

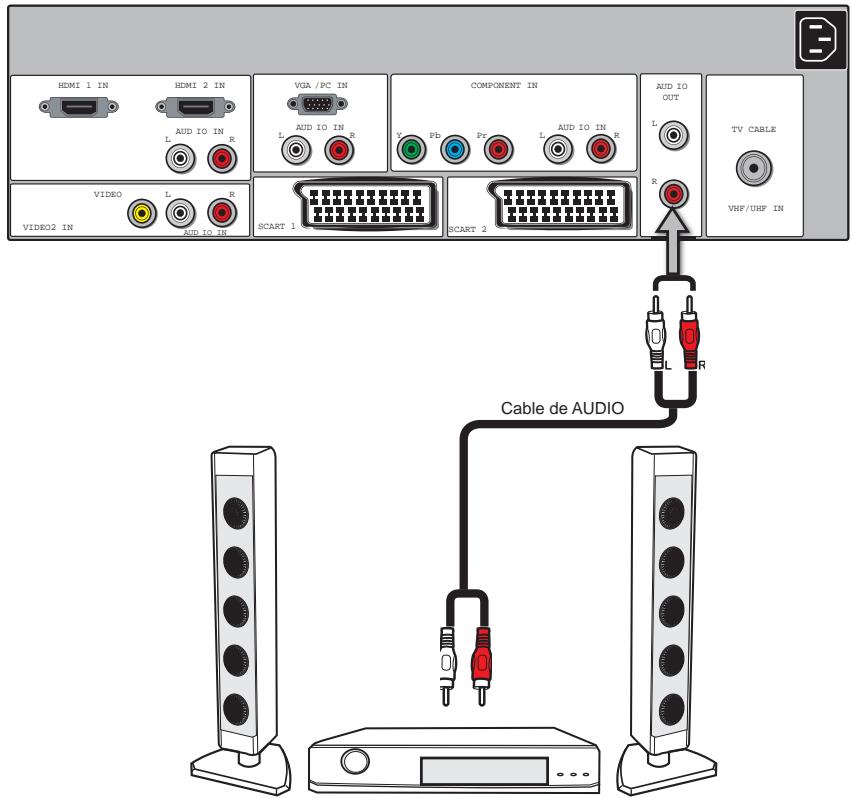

Conexión de un Receptor de Sonido 29

■ Capítulo 3 Uso de las Funciones

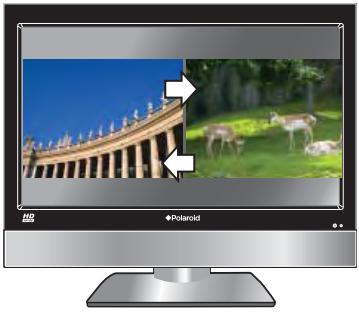

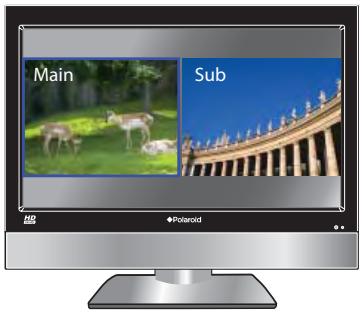

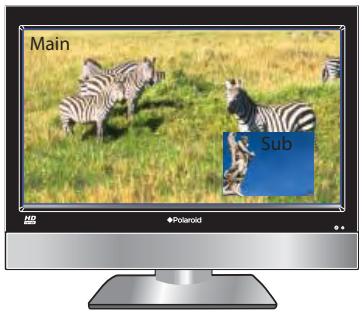

Uso de la Función Picture-In-Picture....30

Pantalla Panorámica....32

Uso de las Funciones de TELETEXTO 33

Uso del Menú....34

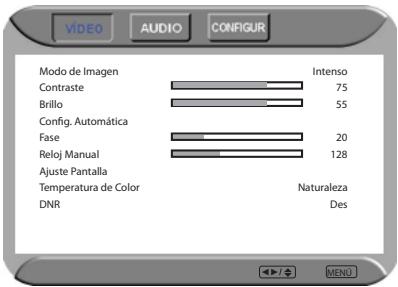

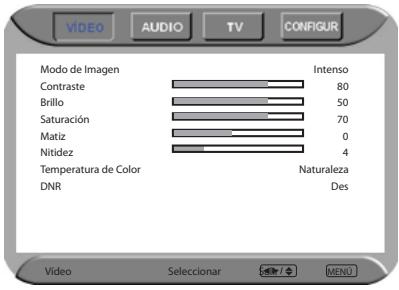

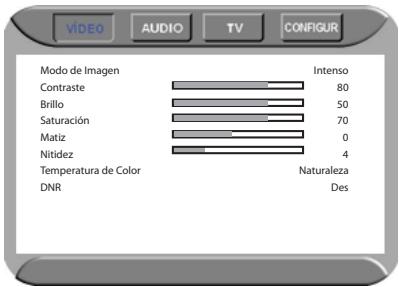

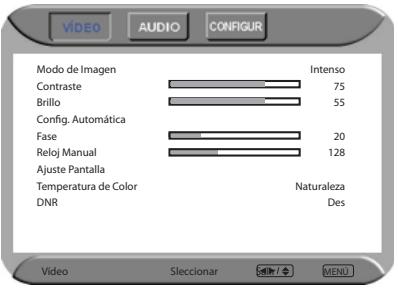

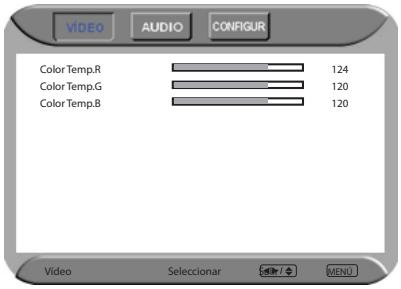

Personalizar la Configuración de VÍDEO....36

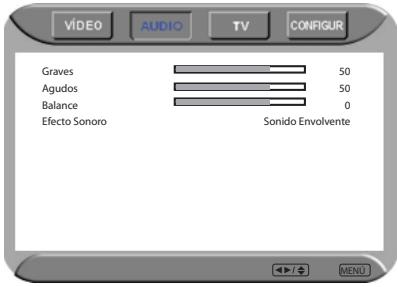

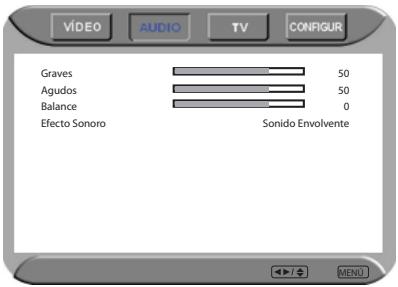

Personalizar la Configuración de AUDIO 38

Personalizar la Configuración del Menú CONFIGUR....39

Uso de la Configuración Paterna 40

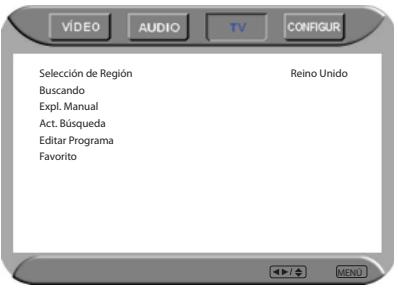

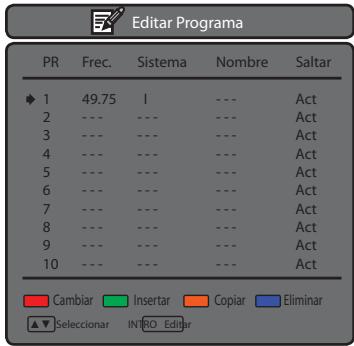

Personalizar la Configuración de TV 41

■ Resolución de Problemas 43

■ Modos de Pantalla....44

Especificaciones....45

Capítulo 1

Presentación de la TV LCD

Principales Características

Distintos terminales de Audio/Video para la conexión de equipos externos

• 2 conjuntos de terminales de entrada A/V compuesto
• 2 terminales de entrada SCART
• 1 conjunto de terminales de entrada de Vídeo en componentes

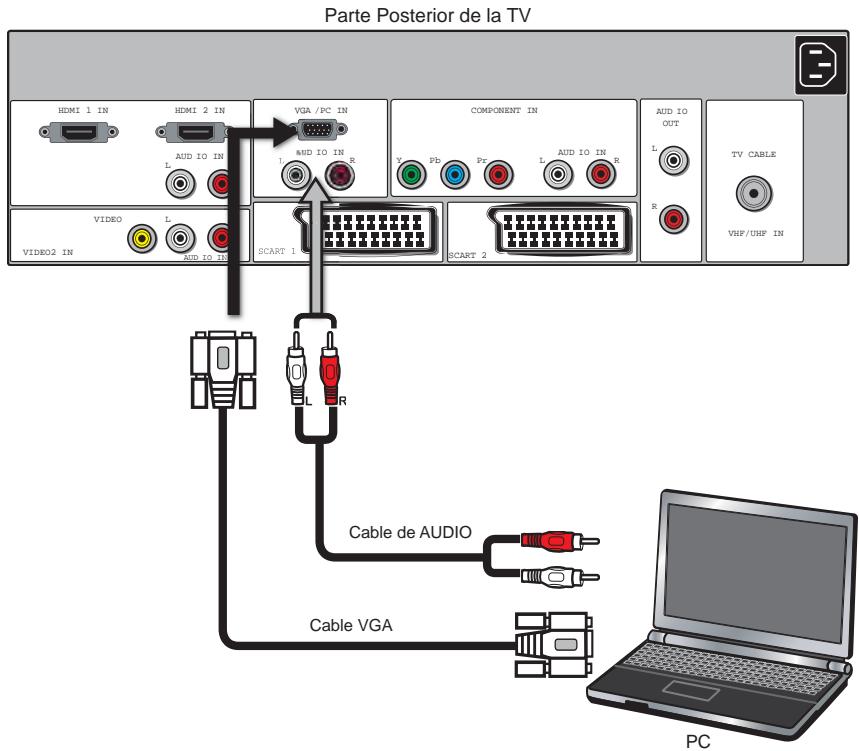

• 1 terminal de entrada VGA/Audio
• 2 terminales de entrada HDMI/Audio
• 1 conjunto de terminales de salida de Audio(I/D)
• 1 terminal de Auriculares

- La Interfaz Multimedia de Alta Definición (HDMI) es un conector pequeño y sencillo que puede transportar más de 5 Gbps de señal de vídeo y sonido combinados en un sólo cable. Este sistema elimina los costes, complejidad y confusión de los distintos cables que se utilizan para conectar los sistemas A/V actuales.

Entradas de Vídeo en Componentes HDTV

- Ofrece la mejor calidad de conexión de vídeo para DVD (480p) y receptor digital (HD1080i, 720p).

Reducción de Ruido Digital 3D

- Esta función puede reducir digitalmente el ruido de la imagen para ofrecer una mayor calidad de imagen.

Detección de Modo de Película (3:2 Tracción Inversa)

- Esta función permite detectar automáticamente los contenidos derivados de la película y ajustar el marco de desentrelazado para ofrecer una imagen más clara y natural de la película.

Función PIP

- La función PIP/POP permite ver simultáneamente dos fuentes de vídeo al mismo (TV, VCR, DVD, etc). Sólo es posible reproducir una fuente de sonido a la vez; el usuario puede seleccionar la fuente de sonido que desee escuchar.

Contenidos del Embalaje

Asegúrese de que se incluyen lo siguientes contenidos.

√
LCD TV

√
Soporte Interior/ Destornillador y 6 Tornillos

√
Control Remoto/ Baterías AAA x 2

√
Cable VÍDEO

√
Cable en Componentes

√
Cable de Alimentación

El tipo de cable de alimentación puede ser diferente según el sistema de suministro eléctrico de su país.
√
Tarjeta de Garantía
√

Guía del Usuario
√
Cable de AUDIO

√
Guía Rápida

Estos elementos son todo lo que necesita para instalar y utilizar la TV LCD en su configuración básica.

Asegúrese de que se incluyen lo siguientes contenidos. Si falta cualquiera de los elementos, devuelva este producto al lugar original de compra.

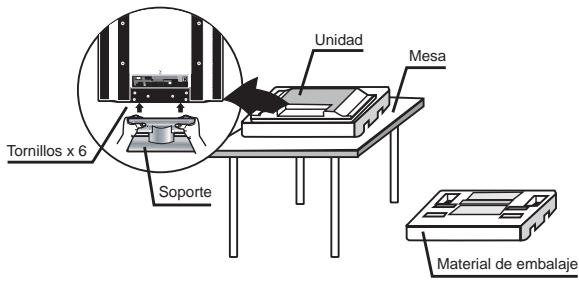

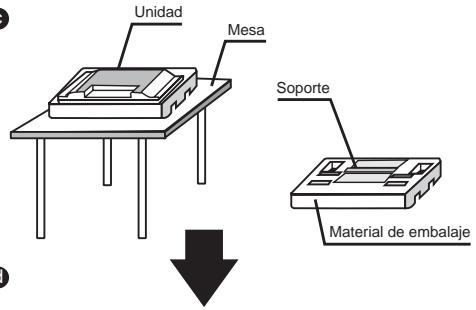

Cómo instalar el Soporte de la TV

Si prefiere montar su nueva TV Polaroid en una pared en lugar de colocándola sobre un soporte, consulte las instrucciones que se incluyen en el kit de montaje en pared (no suministrado).

No extraiga el material de embalaje de la TV antes de colocar la base.

Lea todas las instrucciones antes de continuar con la instalación del soporte.

a. Saque de la caja el material de embalaje de espuma de la parte superior de la pantalla LCD.
b. Saque la pantalla LCD de la caja, con el material de espuma de protección aún colocado, y colóquela sobre una superficie estable.

a

Soporte Caja de embalaje

c. Extraiga la bolsa protectora de la unidad LCD, pero NO extraiga la espuma protectora posterior de la TV.

d. Localice la placa situada en la parte posterior de la TV para colocar el soporte. Afirme el soporte a la pantalla LCD con los seis tornillos.

©

Unidad Mesa Soporte Material de embalaje

d

Tornillos x 6 Soporte Unidad Mesa Material de embalaje

Cómo instalar la TV

1 Utilice el cable de antena suministrado para conectar la señal VHF/UHF al terminal de antena de la TV LCD. (consulte la página 17).

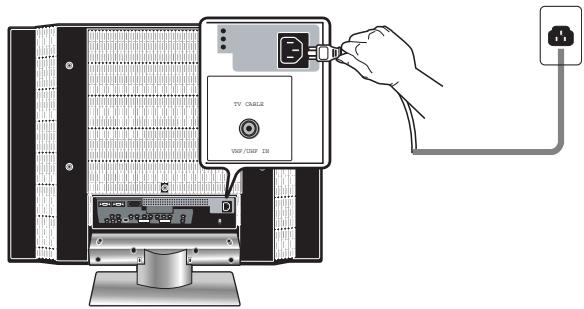

2 Conecte el cable de alimentación AC situado en la parte posterior de la TV y el cable de alimentación a la toma eléctrica.
3 Inserte las 2 baterías suministradas en el control remoto.

Paso1 Deslice la tapa posterior para abrir el compartimento de baterías del control remoto.

Paso2 Inserte dos baterías de tamaño AAA. Asegúrese de que coinciden los extremos (+) y (-) de las baterías con los extremos (+) y (-) indicados en el compartimento de batería. Vuelva a colocar la tapa en su lugar.

No utilice detergentes cáusticos (para porcelana, acero inoxidable, baño u hornos, etc.) en el control remoto, ya que podría dañar su superficie.

4 Conecte los demás dispositivos externos A/V (consulte la página 20-29).

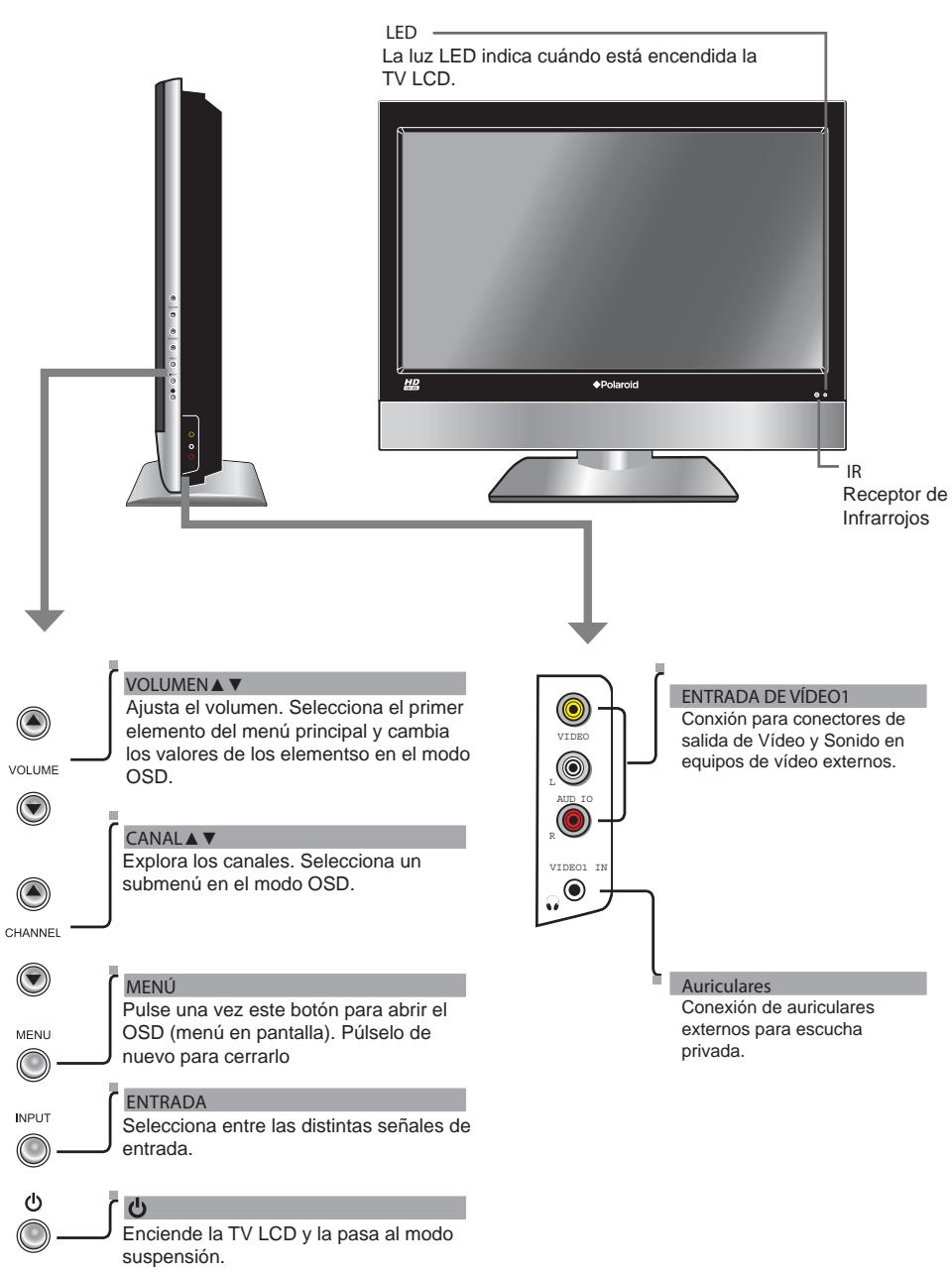

Vista Frontal/Lateral Derecha y Controles

ESPAÑOL

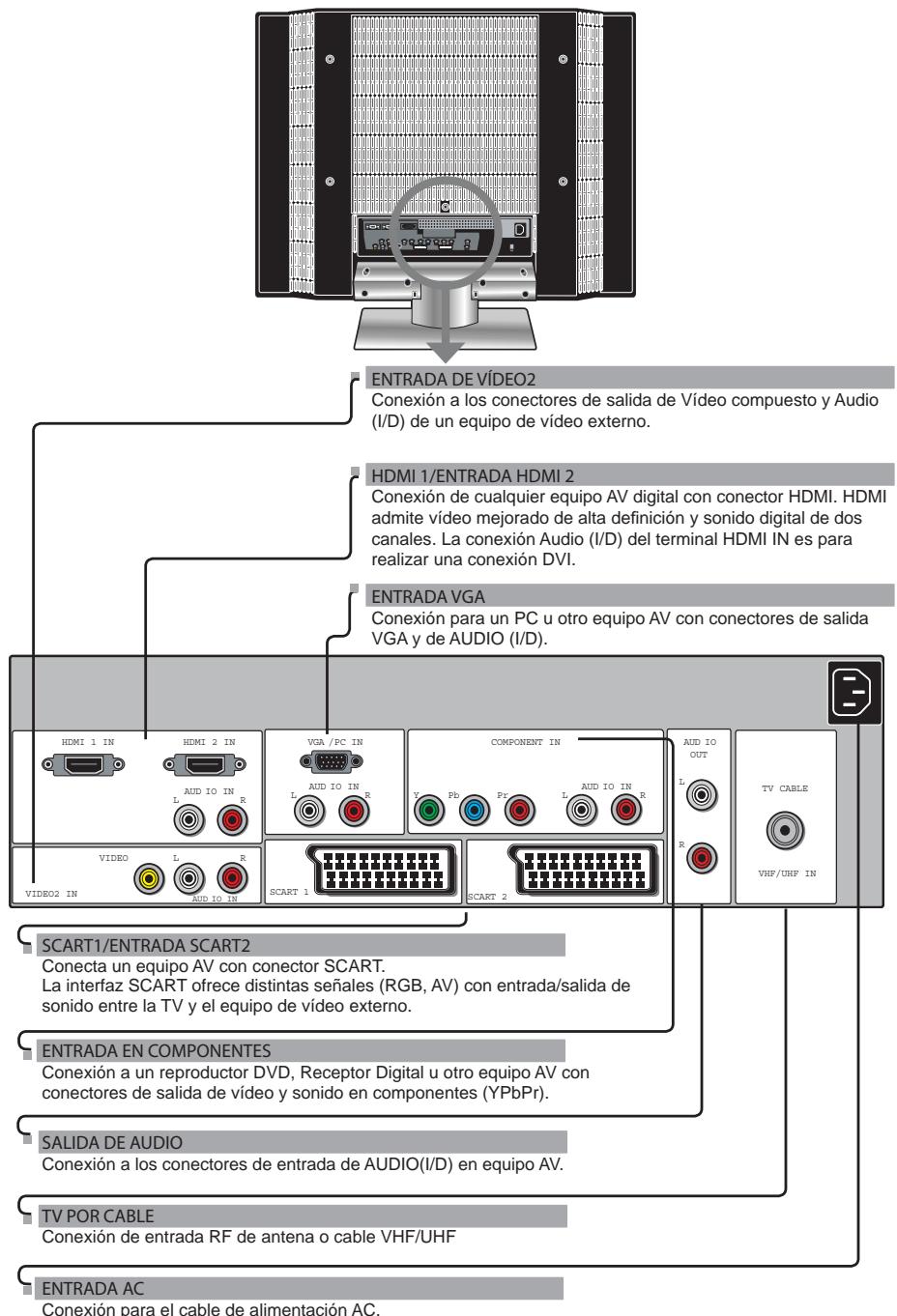

Vista Trasera y Conectores

ENTRADA DE VÍDEO2 Conexión a los conectores de salida de Vídeo compuesto y Audio (I/D) de un equipo de vídeo externo. HDMI 1/ENTRADA HDMI 2 Conexión de cualquier equipo AV digital con conector HDMI. HDMI admite vídeo mejorado de alta definición y sonido digital de dos canales. La conexión Audio (I/D) del terminal HDMI IN es para realizar una conexión DVI. ENTRADA VGA Conexión para un PC u otro equipo AV con conectores de salida VGA y de AUDIO (I/D). HDMI 1 IN HDMI 2 IN VGA /PC IN COMPONENT IN AUDIO OUT L AUD IO IN R L AUD IO IN R L AUD IO IN R VIDEO L R VIDEO2 IN AUD IO IN SCART 1 SCART 2 SCART1/ENTRADA SCART2 Conecta un equipo AV con conector SCART. La interfaz SCART ofrece distintas señales (RGB, AV) con entrada/salida de sonido entre la TV y el equipo de vídeo externo. ENTRADA EN COMPONENTES Conexión a un reproductor DVD, Receptor Digital u otro equipo AV con conectores de salida de vídeo y sonido en componentes (YPbPr). SALIDA DE AUDIO Conexión a los conectores de entrada de AUDIO(I/D) en equipo AV. TV POR CABLE Conexión de entrada RF de antena o cable VHF/UHF ENTRADA AC Conexión para el cable de alimentación AC.

POWER FREEZE SWAP PIP FAV.CH I-II SLEEP P.SIZE JUMP 0 ENT INFO VOL. SOURCE CH. EXIT MENU OK S.MODE P.MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

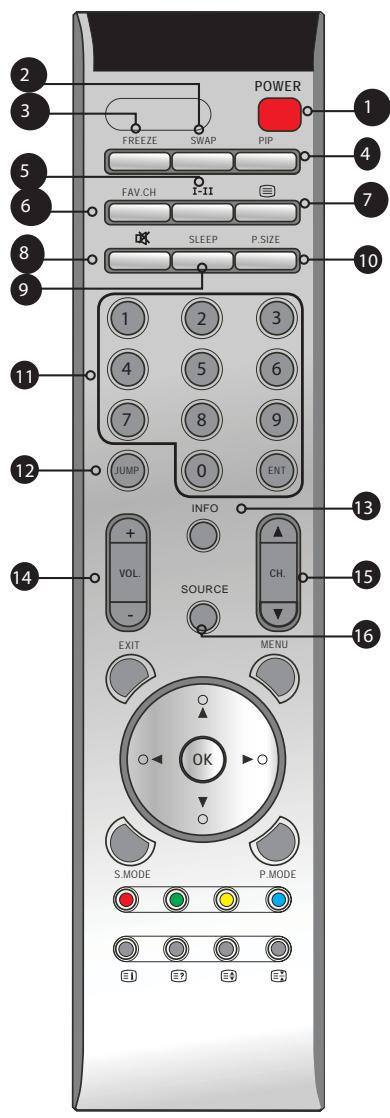

1 POWER	Enciende y apaga la TV LCD.
2 SWAP	Cambia entre la ventana principal y secundaria en el modo PIP/POP.
3 FREEZE	Pulse el botón CONGELAR para congelar la imagen actual. Púlselo de nuevo para restaurar la imagen.
4 PIP	Activa y desactiva el modo PIP/POP.
5 I-II	Pasa por las opciones de sonido de TV (NICAM): MONO/DUAL/ESTÉREO
6 FAV.CH	Pulse el botón FAV.CH para mostrar sus canales favoritos.

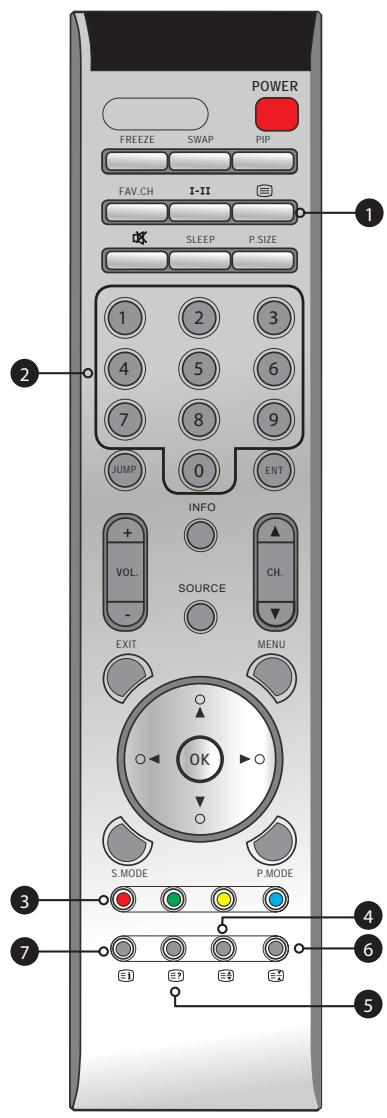

7	Activa y desactiva la función de Teletexto.
8	Silencia y restaura el sonido
9 SLEEP	Pasa por las opciones del temporizador de sueño de la TV LCD: DES/30/60/90/120 minutos
10 P.SIZE	Pasa por las opciones de pantalla panorámica: NORMAL/COMPLETO/WIDE/ZOOM
11 0-9/ENT	Al pulsar un número se selecciona un canal. Después de una selección, al pulsar ENT se activa el canal, o se activa automáticamente después de 3 segundos.
12 JUMP	Vuelve al canal anteriormente seleccionado.
13 INFO	Al pulsarlo una vez se muestra información acerca del canal actual y la fuente de entrada.
14 VOL.+-	Aumenta y reduce el volumen.
15 CH.▲▼	Explora los canales en sentido ascendente y descendente.
16 SOURCE	Pulse el botón FUENTE para mostrar la lista de fuentes. Utilice las teclas ▲▼ para seleccionar el equipo de vídeo conectado a las entradas de vídeo de su TV LCD: TV/VIDEO1/VIDEO2/VIDEO3/VIDEO4/VIDEO5/VIDEO6/VIDEO7/ORDENADOR

ESPAÑOL

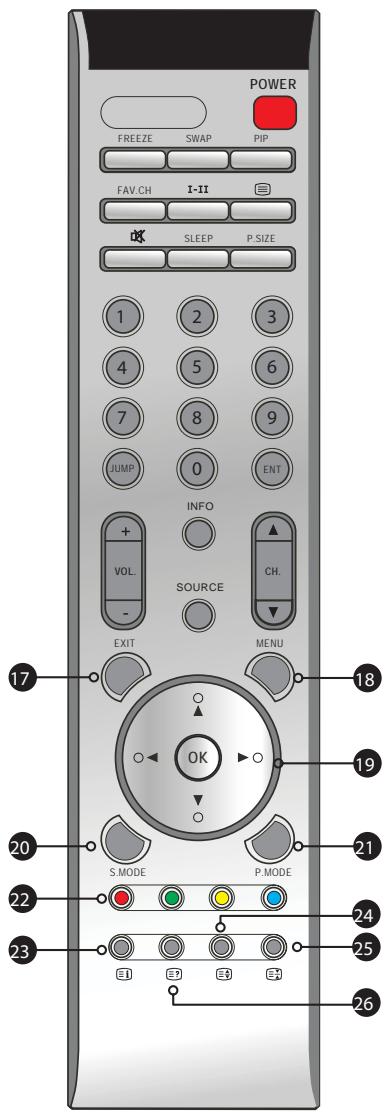

POWER FREEZE SWAP PIP FAV.CH I-II SLEEP P.SIZE 1 2 3 4 5 6 7 8 9 JUMP 0 ENT INFO + VOL. SOURCE CH. - EXIT MENU 17 OK 18 20 S.MODE P.MODE 21 22 24 23 E1 E2 E3 E4 25 26

17	EXIT	Sale del menú OSD.
18	MENU	Muestra el menú OSD en la pantalla.
19	▲▼▶◀OK	Pasa por las opciones del menú OSD. Utilice ACEPTAR para seleccionar opciones del menú o confirmar la configuración
20	S.MODE	Selecciona las opciones de efecto de sonido: Sonido Envolvente/Vivo/Dance/Tecno/Clásica/Suave/Rock/Pop/Des.
21	P.MODE	Selecciona el modo de imagen: Intenso/Brillo H/Cine/Deporte/Usuario
22		Accede a las opciones de TELETEXTO o a sus páginas correspondientes.
23		Muestra el índice principal en el modo de TELETEXTO.
24		Muestra la parte superior o inferior de la página, o bien la página completa, para poder leerla con comodidad en el modo TELETEXTO.
25		Congela el paso de una página multipantalla en el modo TELETEXTO.
26		Revela información oculta, como la respuesta a una pregunta en el modo TELETEXTO.

TELETEXTO no es disponible en todas areas. Consulte su proveedor de cable o antenna para TELETEXTO informacion,

Rango efectivo: El control remoto puede controlar la TV LCD desde 5m, de distancia si se apunta directamente al receptor.

Capítulo 2

Instalación de su TV LCD

Consulte el manual del usuario para más información acerca de cualquier equipo externo a conectar. Al conectar un equipo externo, no conecte los cables de alimentación AC a las tomas eléctricas hasta que haya finalizado todas las demás conexiones.

Conexión de TV por Cable o Antena

Conexión de Antena

Los requisitos de antena para conseguir una buena recepción de TV en color son más importantes que en el caso de las TV en blanco y negro. Por esta razón, se recomienda encarecidamente el uso de una antena exterior de buena calidad.

A continuación se presenta una breve explicación del tipo de conexión que ofrece cada sistema de antena.

■ Un sistema de 75 ohmios suele componerse de un cable redondo (no suministrado) con un conector de tipo IEC que puede conectarse fácilmente sin herramientas.

Conector de tipo IEC

Cable coaxial de 75 ohmios (redondo)

■ Un sistema de 300 ohmios está compuesto de un par de cable plano (no suministrado) que puede conectarse a un terminal de 75 ohmios por medio de un adaptador de 300-75 ohmios (no suministrado).

Par de cable de 300 ohmios (plano)

Utilice uno de los dos siguientes diagramas para conectar una antena exterior.

A: Muestra cómo utilizar una combinación exterior de antena VHF/UHF.
B: Muestra cómo utilizar una antena exterior independiente VHF y/o UHF.

A. Combinación de antena VHF/UHF

Antena VHF/UHF Adaptador 300/75 ohmios (no suministrado) Par de cable de 300 ohmios Antena VHF/UHF Cable coaxial de 75 ohmios

B. Antenas VHF y/o UHF independientes

Combinador (no suministrado) OUT IN Par de cable de 300 ohmios Cable coaxial de 75 ohmios Par de cable de 300 ohmios Antena UHF Antena VHF

Conexión de TV por Cable (CATV)

• Para facilitar la conexión, existe un conector de cable coaxial de 75 ohmios integrado en el conjunto. Al conectar el cable coaxial de 75 ohmios en el set, conecte el cable de 75 ohmios en el terminal de antena.
  ■ Algunas empresas de TV por cable ofrecen canales de pago. Dado que las señales de dichos canales de pago están codificadas, la empresa suele entregar también un convertidor/decodificador al suscriptor.

Este convertidor/decodificador es necesario para visualizar normalmente los canales codificados.

(Coloque su TV en el canal 3 o 4, normalmente suelen utilizarse estos canales. Si no lo conoce, consulte con su empresa de TV por cable).

Para más información acerca de la instalación de TV por cable, consulte con su empresa de TV por cable.

En el siguiente diagrama se muestra un posible método de conexión del convertidor/decodificador suministrado por la empresa de TV por cable.

El conmutador RF (no suministrado) es necesario para utilizar dos entradas (A y B). Coloque el conmutador RF en la posición A para ver todos los canales decodificados utilizando las claves de canal de TV.

■ Coloque el conmutador RF en la posición B para ver todos los canales decodificados por medio del convertidor/decodificador utilizando las claves de canal del convertidor.

Utilice el cable de antena suministrado para conectar la señal de la TV al terminal TV CABLE de la TV LCD.

Conecte el cable de alimentación AC situado en la parte posterior de la TV y el otro extremo a la toma eléctrica.

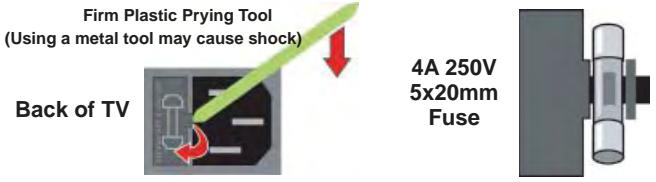

Esta TV se encuentra equipada con un fusible de seguridad. En caso de tormenta eléctrica o fallo del suministro eléctrico, el fusible de seguridad ha sido diseñado para proteger su TV. Si su TV no recibe alimentación, compruebe el fusible extrayendo la tapa según la ilustración siguiente. Si el fusible está fundida, visite la tienda de electrónica más cercana y pida un fusible retardante de 4A 250V – 5x20mm (Fundido lento) para cambiar el fusible.

ASEGÚRESE DE DESCONECTAR EL CABLE DE ALIMENTACIÓN AC ANTES DE EXTRAER EL FUSIBLE.

Pulse el botón 📄 en el control remoto para encender la TV LCD.

Desconecte siempre la TV LCD de la toma eléctrica si no piensa utilizarla durante un periodo largo de tiempo. El botón 🔍 situado en el panel frontal sólo debe utilizarse para pasar la TV LCD al modo de suspensión. No desconecta el dispositivo de la alimentación principal. Para desconectar completamente la alimentación principal, extraiga el enchufe de alimentación de la toma.

4

Pulse el botón FUENTE en el control remoto para mostrar la lista de fuentes. Utilice los botones ▲▼ para seleccionar TV y después pulse el botón ACEPTAR.

Main: TV(CABLE/AIR) VIDEO1 (SIDE) VIDEO2 (REAR) VIDEO3 (SCART1) VIDEO4 (SCART2) VIDEO5 (YPbPr) VIDEO6 (HDMI1) VIDEO7 (HDMI2) COMPUTER (VGA)

ESPAÑOL

5

Pulse el botón MENÚ en el control remoto para mostrar el Menú Principal, y los botones ◀▶ para seleccionar la TV.

VÍDEO AUDIO TV CONFIGUR Selección de Región Reino Unido Buscando Expl. Manual Act. Búsqueda Editar Programa Favorite

6

Pulse el botón ▼ para seleccionar la opción Selección de Región y seleccione su país con los botones ◀▶.

7

Pulse el botón ▼ para seleccionar Búsqueda de Canales y el botón ACEPTAR. La función Búsqueda de Canales creará automáticamente una lista de canales recibibles. Pulse el botón MENÚ en cualquier momento para interrumpir la memorización en proceso (la lista no podrá crearse si se interrumpe).

Buscando

8

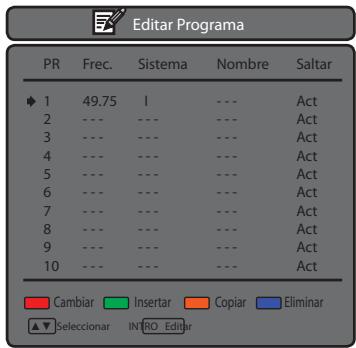

Cuando la búsqueda haya finalizado aparecerá el menú Editar Programa (consulte la página 41):

1 Utilice un cable compuesto para conectar los conectores de vídeo compuesto / audio del VCR a los conectores VIDEO2 IN de la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER en el control remoto para encender la TV LCD.
Para ver una cinta de vídeo, pulse el botón FUENTE en el control remoto y seleccione VIDEO2 (MÉTODO A).

Conexión de una Vídeo Cámara o Consola de Videojuegos

Parte Posterior de la TV Lado Derecho VIDEO L AUD IO R VIDEO1 IN HDMI 1 IN HDMI 2 IN VGA /PC IN L AUD IO IN R L AUD IO IN R COMPONENT IN Y Pb Pr L AUD IO IN R L AUD IO IN R AUDIO OUT L R TV CABLE VHP/UNF IN VIDEO L AUD IO R SCART 1 SCART 2 O Cable AV PLAY STATION CÁMARA

ESPAÑOL

Utilice un cable de vídeo compuesto para conectar el terminal de vídeo/audio compuesto de la videocámara o Consola de Juegos a los conectores VIDEO2 IN o VIDEO1 IN de la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER en el control remoto para encender la TV LCD.
Para ver un vídeo por medio de la cámara o Consola de Juegos, pulse el botón FUENTE en el control remoto para seleccionar VIDEO1/VIDEO2.

No todas las cámaras permiten la conexión a una TV. Consulte el manual de su videocámara para saber si es compatible.

Parte Posterior de la TV HDMI 1 IN HDMI 2 IN VGA / PC IN L AUD IO IN R L AUD IO IN R VIDEO L R VIDEO2 IN SCART 1 COMPONENT IN AUD IO OUT L R TV CABLE VHF/UHF IN Cable AV Cable de COMPONENTES/AUDIO Y Pb Pr L R Y Pb Pr L R REPRODUCTOR DVD

MÉTODO A:

Utilice un cable compuesto para conectar los conectores de vídeo/audio compuesto del DVD a los conectores VIDEO2 IN de la TV LCD.

MÉTODO B:

Utilice un cable compuesto para conectar los conectores de salida de vídeo en componentes/audio del DVD a los conectores de entrada YPbPr de la TV LCD.

Utilice un cable de audio para conectar los conectores de audio en componentes del DVD a los conectores de entrada de la TV LCD.

Los conectores de vídeo en componentes de su reproductor DVD suelen estar etiquetados como YPbPr, o YCbCr. Para más información acerca del vídeo en componentes, consulte la guía del usuario de su reproductor DVD.

2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER en el control remoto para encender la TV LCD.
Para ver un DVD, pulse el botón FUENTE en el control remoto y seleccione VIDEO2 (MÉTODO A), o VIDEO5 (MÉTODO B).

Para conseguir la mejor calidad de imagen, si su equipo posee una salida de vídeo en componentes, utilice un cable en componentes en lugar de uno en vídeo compuesto.

Conexión de un Receptor de TV por Cable o Receptor Satélite Digital

Parte Posterior de la TV HDMI 1 IN HDMI 2 IN VGA /PC IN L AUD IO IN R L AUD IO IN R VIDEO 2 IN VIDEO L AUD IO IN R COMPONENT IN Y Pb Pr L AUD IO IN R SCART 1 Cable en COMPONENTES/AUDIO Y Pb Pr L R L AUD IO IN R TV CABLE VHF/UHP IN Cablede antenna saélite RECEPTOR DE SATÉLITE RECEPTOR DE TV POR CABLE

Utilice un cable compuesto para conectar los conectores de salida de vídeo en componentes del receptor de satélite/TV Cable (YPbPr) a los conectores de entrada en componentes de la TV LCD.
Utilice un cable de audio para conectar los conectores de salida de audio en componentes del receptor de satélite/TV Cable a los conectores de entrada de la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER en el control remoto para encender la TV LCD.
Para ver programas a través del receptor de satélite o receptor de TV por Cable, pulse el botón FUENTE en el control remoto para seleccionar VIDEO5.

Conexión de un Equipo AV con Conector HDMI

Parte Posterior de la TV HDMI 1 IN HDMI 2 IN VGA /PC IN COMPONENT IN AUD IO IN L AUD IO IN L AUD IO IN Y Pb Pt L AUD IO IN R L R TV CABLE VIDEO2 IN VIDEO L Audio IN SCART 1 SCART 2 or Cable HDMI EQUIPO AV

ESPAÑOL

1 Utilice un cable HDMI para conectar el conector de salida HDMI del equipo AV los conectores de entrada HDMI1/HDMI2 de la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER en el control remoto para encender la TV LCD.
4 Pulse el botón FUENTE en el control remoto para seleccionar VIDEO6 o VIDEO7.

El conector HDMI transporta señales de vídeo y sonido. No es necesario conectar el cable de audio.

Conexión de un Equipo AV con Conector DVI

Parte Posterior de la TV

HDMI 1 IN HDMI 2 IN VGA / PC IN COMPONENT IN AUD IO OUT VIDEO2 IN VIDEO L R L AUD IO IN L R Y Pb Pt L AUD IO IN R L R TV CABLE VHF/UBF IN SCART 1 SCART 2 Cable de AUDIO Cable HDMI-DVI Audi IO L R DVI IN EQUIPO AV

1 Utilice un cable HDMI-DVI para conectar el conector de salida DVI del equipo AV los conectores de entrada HDMI1/HDMI2 de la TV LCD. Utilice un cable de audio para conectar los conectores de salida de audio del equipo AV a los conectores de HDMI AUDIO de la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER en el control remoto para encender la TV LCD.
4 Pulse el botón FUENTE en el control remoto para seleccionar VIDEO6 o VIDEO7.

Si la TV LCD está conectada a un equipo AV o conector DVI, necesitará utilizar un cable HDMI-DVI o un adaptador HDMI (no suministrado).

Conexión de un Dispositivo A/V con un Conector SCART

Parte Posterior de la TV HDMI 1 IN HDMI 2 IN VIA /PC IN COMPONENT IN AUD IO OUT L AUD IO IN R L AUD IO IN R V Y Pb Pr L AUD IO IN R L R TV CABLE VIDEO2 IN VIDEO L R AUDIO IN AUDIO IN SCART 1 SCART 2 VHF/UHF IN O Cable SCART VCR REPRODUCTOR DVD RECEPTOR DE SATÉLITE RECEPTOR DE TV POR CABLE

ESPAÑOL

Utilice un cable SCART para conectar el terminal SCART del dispositivo externo A/V al conector VIDEO3 (SCART1) o VIDEO4 (SCART2) de la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER el control remoto para encender la TV LCD.
4 Pulse el botón FUENTE en el control remoto para seleccionar VIDEO3 o VIDEO4.

El conector SCART1 transporta una interfaz multiseñal, incluyendo C-video (entrada/salida), S-video, entrada y salida de sonido RGB.

El conector SCART2 transporta una interfaz multiseñal, incluyendo C-video (entrada/salida), S-video, entrada y salida de sonido RGB.

Parte Posterior de la TV HDMI 1 IN HDMI 2 IN VGA /PC IN COMPONENT IN AUD IO OUT L PV Pr I AUD IO IN R L R TV CABLE VHF/UBF IN VIDEO L AUDIO IN SCART 1 IN SCART 2 IN L R Cable de AUDIO Cable VGA PC

1 Utilice un cable VGA para conectar el terminal de salida VGA de su PC con el terminal de entrada VGA de su TV LCD. Utilice un cable de audio para conectar los conectores de salida de audio del PC a la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER el control remoto para encender la TV LCD.
4 Pulse el botón FUENTE en el control remoto para seleccionar ORDENADOR.

Pulse el botón ACEPTAR para ajustar automáticamente las opciones de pantalla y optimizar el rendimiento según el modo VGA.

Conexión de un Receptor de Sonido

Para conseguir una mejor calidad de sonido, es posible que desee reproducir el sonido de su TV LCD a través de un sistema estéreo.

HDMI 1 IN HDMI 2 IN L AUD IO IN R VGA /PC IN L AUD IO IN R COMPONENT IN Y Pb Pr L AUD IO IN R AUDIO OUT L R TV CABLE VIDEO2 IN L AUD IO IN SCART 1 SCART 2 VHF/UHF IN Cable de AUDIO

Receptor de Audio

1 Conexión de un Receptor de Sonido:
Utilice un cable de audio para conectar el terminal LINE IN de audio del equipo AV a los conectores AUDIO OUT de la TV LCD.
2 Conecte todas las fuentes de alimentación AC antes de encender la TV LCD u otro equipo conectado.
3 Pulse el botón POWER el control remoto para encender la TV LCD.

Capítulo 3

Uso de las Funciones

Uso de la Función Picture-In-Picture

La función PIP/POP permite ver simultáneamente dos fuentes de vídeo al mismo (TV, VCR, DVD, etc). Sólo es posible reproducir una fuente de sonido a la vez; el usuario puede seleccionar la fuente de sonido que desee escuchar.

Pulse el botón PIP para activar la función Picture-in-Picture.

• Pulse ◀▶ para cambiar a la fuente de audio entre la ventana principal y la subventana.
• Pulse el botón CAMBIAR para cambiar las imágenes entre la ventana principal y las subventanas.
• Pulse el botón ACEPTAR para cambiar la posición de la segunda ventana.

- Pulse ◀▶ para activar la ventana principal o las subventanas y después el botón FUENTE para mostrar la Lista de Entrada:

Sub VIDEO5 (YPbPr) VIDEO6 (HDMI1) VIDEO7 (HDMI2) COMPUTER (VGA)

Pulse ▲▼ para cambiar la fuente de entrada y pulse después el botón ACEPTAR.

2

Pulse el botón PIP de nuevo para ver las imágenes una junto a otra.

• Pulse ◀▶ para cambiar a la fuente de audio entre la ventana principal y la subventana.
• Pulse el botón CAMBIAR para cambiar las imágenes entre la ventana principal y las subventanas.

- Pulse ◀▶ para activar la ventana principal o la subventana, y pulse el botón FUENTE para mostrar la Lista de Entrada: Pulse ▲▼ para cambiar la fuente de entrada y pulse después el botón ACEPTAR.

3

Pulse el botón PIP de nuevo para salir.

4

Si la fuente de entrada de la ventana principal es TV/C-VÍDEO/HDMI, la fuente de entrada de la segunda ventana será, de forma predeterminada SCART/YPbPr/VGA. Pulse el botón CAMBIAR para cambiar la fuente de entrada entre la ventana principal y la ventana secundaria.

Sub\Main	TV	VÍDEO	SCART1	SCART2	YPbPr	HDMI	VGA
TV	x	x	x	x	√	√	√
VÍDEO	x	x	x	x	√	√	√
SCART1	x	x	x	x	x	√	x
SCART2	x	x	x	x	x	√	x
YPbPr	√	√	x	x	x	√	x
HDMI	√	√	√	√	√	x	√
VGA	√	√	x	x	x	√	x

Pantalla Panorámica

La función panorámica permite ver imágenes 4:3/16:9 en modo panorámico, pasando por las siguientes opciones de pantalla. Pulse el botón TAM. P. varias veces para seleccionar el formato de pantalla que desee.

NORMAL

Muestra una relación de aspecto 4:3.

Estira la imagen vertical y horizontalmente para mantener el tamaño de la imagen de forma consistente en el centro de la pantalla, extendiendo los lados.

Extiende la imagen vertical y horizontalmente para llenar la pantalla con una relación de aspecto 1:1,85.

Extiende la imagen vertical y horizontalmente para llenar la pantalla con una relación de aspecto 1:2,35.

La función de TELETEXTO presenta todo tipo de información suministrada por la empresa del sistema de información en su pantalla, como noticias, deportes, ofertas de viaje, clima, artículos sobre películas o teatro, noticias sobre la red, etc.

POWER FREEZE SWAP PIP FAV.CH I-II SLEEP P.SIZE 1 2 3 4 5 6 7 8 9 JUMP 0 ENT INFO VOL. SOURCE CH. EXIT MENU 3 OK S.MODE P.MODE 4 5 6 7

1 Pulse para activar o desactivar el teletexto.
2 Pulse los botones CH▲▼ para desplazarse entre páginas, o los botones 0-9 para introducir el número de página que necesite. Ejemplo: para ir a la página 120, introduzca 1 2 0. El número de página se muestra en la esquina superior izquierda de la pantalla.
En el modo TELETEXTO, existen cuatro titulares temáticos codificados con colores en la parte inferior de la pantalla. Para obtener más información acerca de alguno de estos temas, pulse el botón de color adecuado.
4 Pulse el botón una vez para que el texto ocupe la mitad superior de la pantalla, púlsela de nuevo para que ocupe la mitad inferior, y de nuevo para volver a verlo en pantalla completa.
5 Pulse el botón ☐ una vez para revelar palabras ocultas. Púlselo de nuevo para ocultarlas.
6 Pulse el botón para retener la página de TELETEXTO mientras ve una página de información múltiple. Púlselo de nuevo para volver a la actualización de página automática.
7 Pulse el botón 📄 para volver a la página de índice principal.

Uso del Menú

Pulse el botón 🔒 para encender la TV LCD.

Pulse el botón MENÚ en el control remoto para que aparezca el menú en pantalla. Utilice los botones ◀▶ para seleccionar la opción en el menú principal.

MENÚ VÍDEO:

Le permite realizar ajustes sobre la configuración de la imagen.

- Si la fuente de señal es VGA, el MENÚ de VIDEO aparecerá como:

- Si la fuente de señal es TV/VÍDEO/SCART/YPbPr/HDMI, el MENÚ de VIDEO aparecerá como:

VIDEO AUDIO CONFIGUR Modo de Imagen Intenso Contraste 75 Brillo 55 Config. Automática Fase 20 Reloj Manual 128 Ajuste Pantalla Temperatura de Color Naturaleza DNR Des Video Sleccionar 📋/7 🅾 MENU

VIDEO AUDIO TV CONFIGUR Modo de Imagen Intenso Contraste 80 Brillo 50 Saturación 70 Matiz 0 Nitidez 4 Temperatura de Color Naturaleza DNR Des Video Seleccionar MENU

MENÚ DE AUDIO:

Le permite personalizar las opciones y efectos de audio.

VIDEO AUDIO TV CONFIGUR Graves 50 Agudos 50 Balance 0 Efecto Sonoro Sonido Envolvente

MENÚ DE TV:

Le permite editar y etiquetar canales.

VIDEO AUDIO TV CONFIGUR Selección de Región Reino Unido Buscando Expl. Manual Act. Búsqueda Editar Programa Favorite

ESPAÑOL

MENÚ DE CONFIGURACIÓN:

Le permite configurar distintas funciones: Idioma, restablecimiento de fábrica, V-Chip, Control Paterno, Gamma, etc.

VIDEO AUDIO CONFIGUR Paterno Idioma Español OSD Transparente Act Gamma Media Predet.

3 Utilice los botones ▲▼ para seleccionar una opción del submenú. Pulse después el botón ACEPTAR. En el modo de ajuste, utilice los botones ◀▶ para cambiar el valor del elemento.
4 Pulse el botón SALIR para salir del menú.

Personalizar la Configuración de VÍDEO

Pulse el botón POWER para encender la TV LCD.

Pulse el botón MENÚ en el control remoto para mostrar el menú Principal, y los botones

◀▶ para seleccionar VÍDEO.

Utilice los botones ▲▼ para marcar una opción de VÍDEO individual. Utilice los botones ◀▶ para cambiar la configuración y pulse el botón MENÚ para salir del menú

- Si la fuente de señal es VGA, el MENÚ de VÍDEO aparecerá como:

- Si la fuente de señal es TV/VÍDEO/SCART/YPbPr/HDMI, el MENÚ de VÍDEO aparecerá como:

VIDEO AUDIO CONFIGUR Modo de Imagen Intenso Contraste 75 Brillo 55 Config. Automática Fase 20 Reloj Manual 128 Ajuste Pantalla Temperatura de Color Naturaleza DNR Des

VIDEO AUDIO TV CONFIGUR Modo de Imagen Intenso Contraste 80 Brillo 50 Saturación 70 Matiz 0 Nitidez 4 Temperatura de Color Naturaleza DNR Des

El menú de VÍDEO incluye las siguientes opciones:

Modo de Imagen	Pasa por los siguientes tipos de pantalla: Intenso/Brillo H/Cine/Deporte/Usuario
Contraste	Controla la diferencia entre las regiones más claras y más oscuras de la imagen.
Brillo	Controla el brillo general de la imagen.
Config. Automática	Pulse el botón ACEPTAR para ajustar automáticamente las opciones de pantalla y optimizar el rendimiento según el modo VGA.
Fase	Controla la fase de la señal, que puede mejorar la claridad de enfoque y la estabilidad de la imagen según el modo VGA.
Saturación	Controla la intensidad de color.
Matiz	Controla la diferencia entre las regiones verdosas y rojizas de la imagen.
Nitidez	Aumente este parámetro para marcar más los lados de la imagen; redúzcalo para suavizarlos.
Reloj Manual	Controla la anchura de la imagen según el modo VGA.

Ajuste pantalla

Pulse el botón ACEPTAR para entrar en la sección de Ajuste de pantalla.

VIDEO AUDIO CONFIGUR Posición Horizontal 128 Posición Vertical 20 MENU

- Posición Horizontal

Ajusta la posición de la imagen a la izquierda y la derecha en la ventana.

- Posición Vertical

Ajusta la posición de la imagen arriba y abajo en la ventana.

Temperatura de color

Ajusta la componente de color de forma independiente para conseguir un efecto cálido o frío: Fría/Media/Cálida/Usuario Pulse el botón ACEPTAR para entrar en la sección de Temperatura de color:

• Cálida: Aumenta el tinte rojizo
• Naturaleza: Aumenta el tinte natural
• Fría: Aumenta el tinte azulado
• Usuario: Permite al usuario ajustar los niveles de las componentes de color rojo, verde y azul de forma independiente.

VIDEO AUDIO CONFIGUR Color Temp.R 124 Color Temp.G 120 Color Temp.B 120 Video Seleccionar 📋 / ✅ MENU

DNR

Seleccione esta opción para reducir el nivel de ruido del equipo conectado: Des/Baja/Fuerte/Media.

Personalizar la Configuración de AUDIO

Pulse el botón POWER para encender la TV LCD.

Pulse el botón MENÚ en el control remoto para mostrar el Menú Principal, y los botones

◀▶ para seleccionar AUDIO.

Utilice los botones ▲▼ para marcar una opción de AUDIO individual. Utilice los botones

◀▶ para cambiar la configuración y pulse el botón MENÚ para salir del menú

VIDEO AUDIO TV CONFIGUR Graves 50 Agudos 50 Balance 0 Efecto Sonoro Sonido Envolvente MENU

El menú de AUDIO incluye las siguientes opciones:

Graves	Controla la intensidad relativa de los sonidos graves.
Agudos	Controla la intensidad relativa de los sonidos agudos.
Balance	Ajusta el volumen relativo de los altavoces en un sistema con varios altavoces.
Efecto Sonoro	Permite la selección de una técnica de mejora de sonido entre las siguientes opciones: Sonido Envolvente/Vivo/Dance/Tecno/Clásica/Suave/Rock/Pop/Des.

Pulse el botón POWER para encender la TV LCD.

Pulse el botón MENÚ en el control remoto para mostrar el Menú Principal, y los botones ◀▶ para seleccionar CONFIGUR.

Utilice los botones ▲▼ para marcar una opción individual del menú CONFIGUR. Utilice los botones ◀▶ para cambiar la configuración y pulse el botón MENÚ para salir del menú.

VÍDEO AUDIO CONFIGUR Paterno Idioma Español OSD Transparente Act Gamma Oscura Predet. MENI

El menú CONFIGUR incluye las siguientes opciones

Paterno	Permite la configuración de las opciones del Bloqueo Paterno (consulte la página 39).
Idioma	Seleccione esta opción para mostrar todos los menús en pantalla en su idioma: English/Français/Español/Italiano/Deutsch/Rysский/Português.
OSD Transparente	Controla el nivel de transparencia del fondo del menú en pantalla OSD.
Gamma	Permite ajustar la corrección gamma de la pantalla, por medio de la cual puede ajustarse el brillo y las relaciones de rojo/verde/azul: Act/Des/Media.
Predet.	Restablece la configuración de fábrica.

Las idiomas de la pantalla OSD cambian dependiente del país.

Es posible configurar el bloqueo Paterno para bloquear un determinado Canal de TV o una Fuente de Vídeo.

Utilice el botón ▼ para seleccionar la opción Paterno. Pulse el botón ACEPTAR para mostrar el menú Paterno.

Blok. Canal Blok. Video Cambiar Contraseña 1 VIDEO5(YPbPr) +/+ MENU

Para utilizar la función de control Paterno debe introducir una clave de cuatro dígitos. La contraseña de fábrica es 0000.

Aceptar Cancelar

Necesitará su contraseña para acceder en el futuro a la Configuración Paterna.

El menú Paterno incluye las siguientes opciones:

Bloq. Canal	Seleccione esta opción para bloquear un canal de TV.1 Utilice los botones ◀▶ para seleccionar el canal que desee bloquear.2 Pulse el botón ACEPTAR para confirmar.
Bloq. Vídeo	Seleccione esta opción para bloquear una señal de fuente de entrada.1 Utilice los botones ◀▶ para seleccionar la entrada de vídeo que desee bloquear.2 Pulse el botón ACEPTAR para confirmar.
Cambiar Contraseña	Seleccione esta opción para cambiar su contraseña.1 Pulse el botón ACEPTAR para abrir el menú de confirmación de contraseña.2 Utilice las teclas 0-9 en el control remoto para introducir una contraseña nueva de cuatro dígitos y confirmar después la nueva contraseña introduciéndola de nuevo.

Pulse el botón POWER para encender la TV LCD.

Pulse el botón MENÚ en el control remoto para mostrar el Menú Principal, y los botones ◀▶ para seleccionar la TV.

Utilice los botones ▲▼ para marcar una opción individual del menú TV. Utilice los botones ◀▶ para cambiar la configuración y pulse el botón MENÚ para salir del menú

VÍDEO AUDIO TV CONFIGUR Selección de Región Reino Unido Buscando Expl. Manual Act. Búsqueda Editar Programa Favorite

El menú TV incluye las siguientes opciones:

Selección de Región	Permite la selección de sistemas de TV regionales: WE, Reino Unido
Buscando	Al pulsar el botón ACEPTAR, la función de Buscando creará automáticamente una lista de canales disponibles.
Expl. Manual	Permite la configuración manual de canales de TV.1 Pulse el botón ACEPTAR para mostrar el menú de Expl. Manual:Iniciar PR 2Iniciar Desde 50.00MHzIniciar Búsqueda2 Iniciar PR: Pulse los botones ◀▶ para asignar un número de programa al canal.3 Iniciar Desde: Pulse los botones ◀▶ para asignar una frecuencia al canal.4 Pulse el botón ▼ para seleccionar la opción Iniciar Búsqueda, y pulse el botón ACEPTAR. Se almacenará el número de canal.
Act. Búsqueda	Permite volver a explorar los canales de TV automáticamente.

Editar Programa

Permite Cambiar/Insertar/Añadir/Eliminar canales de la lista de canales.

① Pulse el botón ACEPTAR para mostrar el menú Editar Programa.

② Pulse el botón ▼ para seleccionar el canal deseado. Pulse después el botón ENT en el control remoto para mostrar el menú PR:

Número PR 2 Nombre PR BCC Sistema de Sonido --- Frecuencia --- Sint. Fina Saltar Act Almacenar

③ Pulse los botones ▼ ▲ para seleccionar el elemento. Pulse después ACEPTAR para editarlo.

④ Pulse los botones ◀▶ para cambiar el valor del elemento seleccionado.

⑤ Utilice el botón ▼ para seleccionar la opción Nombre PR, y pulse después el botón ACEPTAR para mostrar el menú Editar del Nombre Canal.

- Utilice los botones ▼▲◀▶ para seleccionar los caracteres (máximo de 6 caracteres) y pulse el botón ENT para confirmar.

⑥ Utilice el botón ▼ para seleccionar la opción Almacenar, y después el botón ACEPTAR.

Favorito

Seleccione la opción Favorito en el menú TV y después el botón ACEPTAR. Aparecerá la lista de canales favoritos:

Agragar a Canal Faverites 01 002 02 016 03 025 04 Editar Eliminar Vaciar Ver

• Editar Para añadir el canal actual a la lista de Canales Favoritos. Pulse los botones 0-9 para entrar en los canales que desee.
• Eliminar Para eliminar un canal de la lista de Canales Favoritos.
• Vaciar Para borrar todos los canales favoritos.
• Ver Para ver el canal seleccionado en la lista de Canales Favoritos.

RESOLUCIÓN DE PROBLEMAS

Antes de consultar con el personal de asistencia, consulte la siguiente tabla para conocer las posibles causas del problema y sus soluciones.

La TV no se enciende

1 Asegúrese de que el cable de alimentación está enchufado y pulse el botón en el control remoto.
2 Es posible que se hayan agotado las baterías del control remoto.
3 Reemplace las baterías.

No hay imagen ni sonido

1 Compruebe el cable entre la TV y la antena.
2 Pulse el botón POWER en el control remoto.
3 Pulse el botón FUENTE en el control remoto varias veces para seleccionar las fuentes de vídeo conectadas.

Mala imagen, sonido correcto

1 Compruebe el cable entre la TV y la antena.
2 Pruebe con otro canal. Es posible que la emisora tenga dificultades técnicas.
3 Ajuste las opciones de Brillo/Contraste en el Menú de VÍDEO.

Imagen correcta, sonido erróneo

Es posible que haya silenciado el sonido. Pulse el botón en el control remoto.
② Pulse el botón VOL+ para aumentar el volumen.

Sonido ruidoso

1 Aleje cualquier equipo infrarrojo de la TV.

"Polaroid" y "Polaroid and Pixel" son marcas registradas de Polaroid Corporation, Waltham, MA, EE. UU. Si necesita asistencia, soporte o información sobre la garantía, visite www.polaroid.com.

MODOS DE PANTALLA

La resolución de pantalla ha sido optimizada durante el proceso de producción a los modos de pantalla siguientes.

Si la señal del sistema es igual al modo de señal estándar, la pantalla se ajustará automáticamente. Si la señal del sistema no es igual al modo de señal estándar, ajuste la resolución de la pantalla consultando su guía de usuario. si no lo hace no podrá ver ninguna imagen.

Señal de vídeo: (VGA estándar)

Resolución (Puntos x Línea)	Frecuencia Vertical (Hz)	Frecuencia Horizontal (kHz)
640 x 350	85	37,9
640 x 400	85	37,9
720 x 400	85	37,9
640 x 480	60	31,5
	72	37,9
	75	37,5
	85	43,3
800 x 600	56	35,1
	60	37,9
	72	48,1
	75	46,9
	85	53,7
1024 x 768	60	48,4
	70	56,5
	75	60,0
	85	68,7
1152 x 864	75	67,5
1280 x 960	60	60,0
1280 x 1024	60	64,0
1366 x 768	60	47,7

ESPECIFICACIONES

MODELO		FLU-2632/FLU-2632I/FLU-2632D	FLU-3232/FLU-3232I/FLU-3232D
Panel LCD	Tamaño de Panel	27" TFT LCD	32" TFT LCD
	Brillo	500	500
	Relación de Contraste	1200:1	800:1
Resolución Máxima		1366x768	1366x768
Terminales de Entrada	VÍDEO/AUDIO(I/D)	2	2
	SCART	2	2
	YPbPr/AUDIO(I/D)	1	1
	VGA/AUDIO(I/D)	1	1
	HDMI/AUDIO(I/D)	2	2
	SALIDA AUDIO(I/D)	1	1
	AURICULAR	1	1
Fuente de Alimentación		AC100~240V, 50/60HZ, 3.0A	AC100~240V, 50/60HZ, 3.0A
Consumo de Energía		200 W, <3 W en	200 W, <3 W en
Dimensiones (A x H x P)		67,8 x 56,1 x 20,1 cm	80,5 x 63,5 x 21,3 cm
PESO		14,5 kgs	17,9 kgs

MODELO		FLU-3732/FLU-3732I/FLU-3732D	FLU-4232/FLU-4232I/FLU-4232D
Panel LCD	Tamaño de Panel	37" TFT LCD	42" TFT LCD
	Brillo	500	500
	Relación de Contraste	1000:1	1200:1
Resolución Máxima		1366x768	1366x768
Terminales de Entrada	VÍDEO/AUDIO(I/D)	2	2
	SCART	2	2
	YPbPr/AUDIO(I/D)	1	1
	VGA/AUDIO(I/D)	1	1
	HDMI/AUDIO(I/D)	2	2
	SALIDA AUDIO(I/D)	1	1
	AURICULAR	1	1
Fuente de Alimentación		AC100~240V, 50/60HZ, 3.0A	AC100~240V, 50/60HZ
Consumo de Energía		200 W, <3 W en	200 W, <3 W en
Dimensiones (A x H x P)		93 x 71,6 x 23,9 cm	105,2 x 24 x 79,1 cm
PESO		24,5 kgs	30 kgs

Estas especificaciones podrían ser modificadas sin aviso previo.
