SWITCH 10/100 À 16 PORTS #F5D5131EA16 - Conmutador de red BELKIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Switch Ethernet 10/100 de 16 puertos
Características técnicas principales	16 puertos 10/100 Mbps, tecnología de conmutación no bloqueante, soporta el modo de auto-negociación
Alimentación eléctrica	Alimentación externa, 100-240V AC
Dimensiones aproximadas	Dimensiones: 30 x 18 x 4,5 cm
Peso	Alrededor de 1,5 kg
Compatibilidades	Compatible con todos los dispositivos Ethernet 10/100 Mbps
Funciones principales	Conmutación rápida, gestión del ancho de banda, soporte de VLAN
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles, producto no reparable
Seguridad	Cumple con las normas de seguridad eléctrica, se requiere ventilación adecuada
Información general útil	Ideal para pequeñas y medianas empresas, instalación plug-and-play

Preguntas frecuentes - SWITCH 10/100 À 16 PORTS #F5D5131EA16 BELKIN

¿Cómo reiniciar el switch Belkin 10/100 de 16 puertos?

Para reiniciar el switch, desconéctelo de la alimentación, luego mantenga presionado el botón de reinicio durante 10 segundos antes de volver a conectarlo.

¿Por qué no se encienden los indicadores LED?

Verifique que el switch esté correctamente alimentado y que el cable de alimentación esté bien conectado. Si el problema persiste, pruebe con otro enchufe.

¿Cómo saber si un puerto funciona correctamente?

Cada puerto tiene un indicador LED asociado. Si el indicador está encendido, el puerto funciona. Si el indicador parpadea, indica actividad. Si el indicador está apagado, el puerto puede estar inactivo o puede haber un problema de conexión.

El switch no detecta algunos dispositivos conectados, ¿qué hacer?

Asegúrese de que los cables Ethernet utilizados estén en buen estado y cumplan con las normas. También pruebe con otros dispositivos para identificar si el problema proviene del switch o del dispositivo.

¿Cómo conectar varios dispositivos al switch?

Simplemente conecte los dispositivos al switch utilizando cables Ethernet. Asegúrese de que cada dispositivo esté encendido y configurado para conectarse a la red.

¿El switch se sobrecalienta?

Es normal que el switch se caliente ligeramente durante su funcionamiento. Asegúrese de que esté colocado en un lugar bien ventilado y evite cubrirlo.

¿Qué tipos de cables Ethernet son compatibles con el switch?

El switch es compatible con cables Ethernet de categoría 5 (Cat 5) y superiores. Se recomienda utilizar cables Cat 5e o Cat 6 para un rendimiento óptimo.

¿Cómo actualizar el firmware del switch?

El switch Belkin 10/100 de 16 puertos generalmente no requiere actualización de firmware, ya que es un dispositivo plug-and-play. Si tiene preocupaciones, consulte el sitio web de Belkin para posibles actualizaciones.

¿Puedo usar este switch para una red gigabit?

No, este switch solo admite velocidades de 10/100 Mbps. Para una red gigabit, necesitará un switch gigabit compatible.

¿Cuál es el máximo de puertos que puedo usar simultáneamente?

Puede usar los 16 puertos simultáneamente, siempre que tenga dispositivos conectados y su red lo permita.

MANUAL DE USUARIO SWITCH 10/100 À 16 PORTS #F5D5131EA16 BELKIN

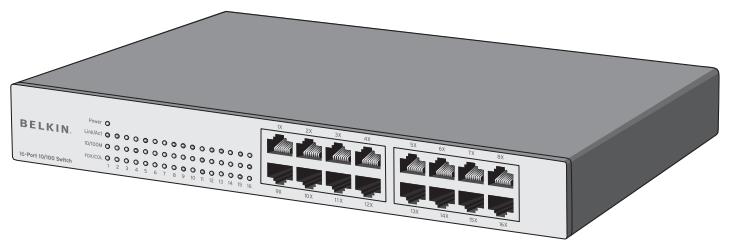

16 Conmutador 10/100 de 16 puertos

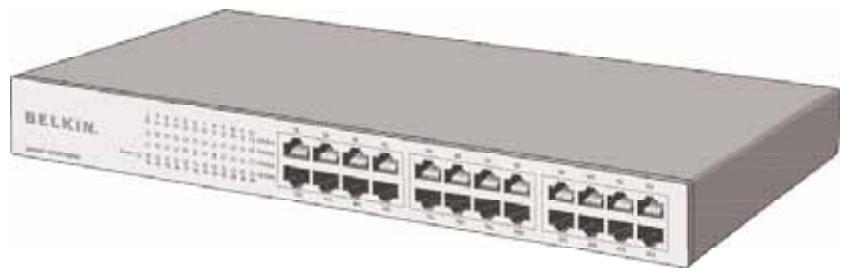

24 Conmutador 10/100 de 24 puertos

16 Conmutador 10/100 de 16 puertos 24 Conmutador 10/100 de 24 puertos

Aumente su número de puertos de red

ÍNDCIDE CONTENIDOS

Introducción

Characteristicss 1
Contenido del paquete 1
Distanciasde cableado 1
Estandardecableado recomendado 1
Dimensiones fisicas 1

Conozca su conmutador

LEDs del panel frontal 2

Conexión de dispositivos de red a su conmutador

Conexión del conmutador a susordenadores 4
Conexión de su conmutador con otro conmutador 4

Colocacion del commutador

Colocacion en una superficie plana 5
Colocacion en un batidor de 19 pulgadas .5

Resolucio de problemas 6

Información 7

Le felicitamos por la adquisión de este producto de interconexión en red de alta calidad de Belkin. Los conmutadores 10/100 de 16 y 24 puertos de Belkin le permitennardir fácilmente densidad de puertos a su red 10/100 existente.

Diseñados para una comodidad compacta, cada uno de los conmutadores incorpora un duradero chasis de metal que pueda ser colocado sobre el escritorio, montado en una pared o, mediante el kit adjunto de montaje en bastidor, integrado en un bastidor de 19 pulgadas. Todos los puertos negotiationán automatistically entre una red de 10/100Mbps y se adaptan a cables directos o de cruce—no besoin preocuparse por el tipo de cable. Compatible con los principales sistemas operativos existentes, su conmutador 10/100 de 16 o 24 puertos de Belkin proportiona transferencias libres de erros a velocidades de red Fast Ethernet.

Characteristicas

• Puertos Ethernet 10/100Mbps espécíficos y de alta velocidad

• 16 puertos (conmutador 10/100 de 16 puertos de Belkin F5D5131-16)

• 24 puertos (conmutador 10/100 de 24 puertos de Belkin F5D5131-24)

• Estandares

• IEEE 802.3u 100Base-Tx

• IEEE 802.3 10Base-T

• Chasis 1U, colocacion en escritorio o bastidor de 19 pulgadas

• Fuente de alimentación interna (entrada universal 100-240VAC/50-60Hz)
• Puertos Auto MDI/MDIX
• Negociación automática entre 10 y 100Mbps en todos los puertos
• Negociación automática entre duplex completó y semi duplex en todos los puertos
• Detec tion de colisiones en todos los puertos
• Control de flujo bajo en "IEEE 802.3x PAUSE frame" en duplex completo
• Control de flujo bajo en "back-pressure" (presión inversa) en semi duplex
• Soporte para hasta 2.000 entradas de direcciones MAC (F5D5131-16), o 4.000 entradas de direcciones MAC (F5D5131-24)
• Garantía limitada de por vida de Belkin y soporte技术水平o complementado 24 horas

Contenido del paquete

• Conmutador 10/100 de 16 o 24 puertos de Belkin
• Cable de alimentación CA
• Kit para instalación en bastidor de 19ulgadas
• Cuatro almohadillas de goma autoadhesivas para su escritorio
• Manual del usuario

Distancias de cableado

100m (328 pies)

Estandar de cableado recomendado

Category 5

Dimensiones ficas

Conmutador 10/100 de 16 puertos - 10,8 x 6,5 x 1,7 pulgadas (274 x 166 x 43mm)
Conmutador 10/100 de 24 puertos - 17,3 x 6,77 x 1,7 pulgadas (440 x 172 x 43mm)

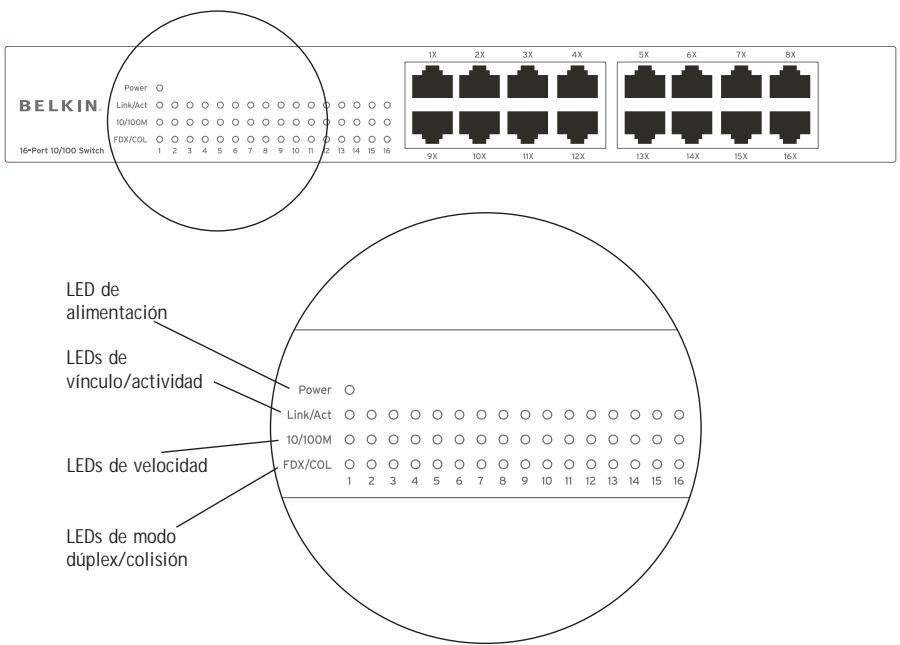

LEDs del panel frontal

El F5D5131-16 presenta tres filas de LEDs que proportionsan informacion sobre la本次活动 de la connexion, la velocidad y el modo duplex.

Conmutador 10/100 de 16 puertos (F5D5131-16)

LED de alimentación ("Power")

• Verde - El conmutador está的功能化正常mente
• Apagado - El conmutador no está recubiendo alimentación

• Verde permanente - Se ha establecido un vinculorado
• Verde parpadeante - Se está enviando y recibiendo datos
• Apagado - No se ha establecido ningún vinculo

LED de velocidad ("10/100M")

• Verde permanente - Se ha establecido un vinculo de full duplex en el puerto
• Apagado - Se establecido un vinculo de semi duplex en el puerto
• Verde parpadeante - Se está produciendo colisiones en el puerto@m间隙as funciona en el modo semi duplex

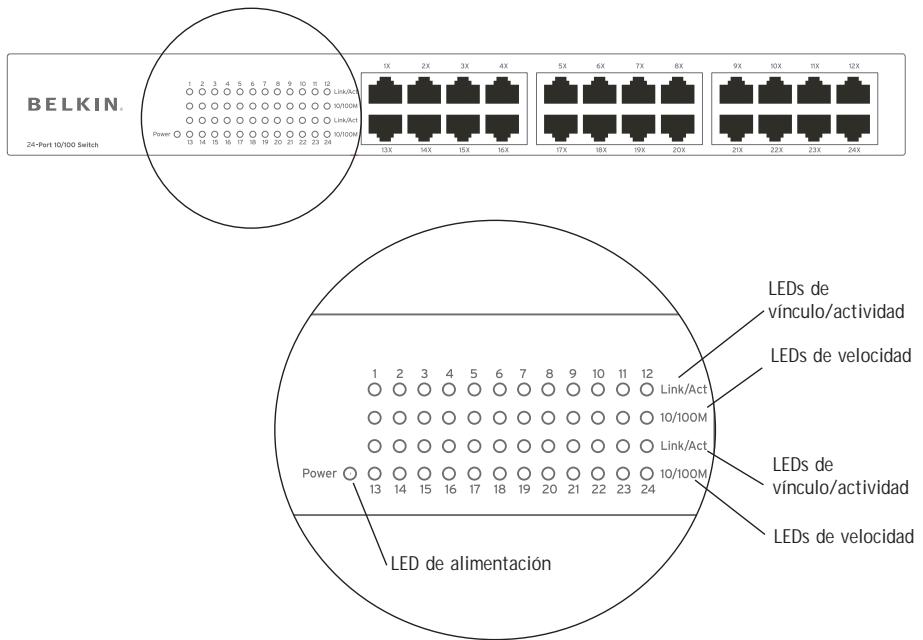

LEDs del panel frontal

El F5D5131-24 presente dos filas de LEDs que proportionscan informacion sobre la本次活动 de la connexion, la velocidad y el modo duplex.

Conmutador 10/100 de 24 puertos (F5D5131-24)

LED de alimentacion ("Power")

• Verde - El conmutador está funciona normalmente
• Apagado - El conmutador no está recubiendo alimentación

• Verde permanente - Se ha establecido un vinculorado
• Verde parpadeante - Se está enviando y recibiendo datos
• Apagado - No se ha establecido ningún vinculo

LED de velocidad ("10/100M")

CONEXión DE DISPOSITIVOS DE RED A SU CONMUTADOR

Conexión del conmutador a sus ordinadores

1. Apague todos sus equipos.
2. Conecte un cable Ethernet entre la tarjeta de interfaz de red de cada ordinador y uno de los puertos numerados de la parte frontal del Conmutador.
3. Todos los puertos del conmutador peuvent negotiating automatistically las velocidades y los发展模式 full duplex y semi duplex para permitir a los sistemas conectar dispositivos de red 10/100Base-Tx.
4. Conecte el cable adaptador de alimentacion en la toma de adaptation de la alimentacion de la parte posterior del conmutador; ahora conecte el cable adaptador en una fuente de alimentacion (toma de la pared o power strip).

Conexión de su conmutador con otro conmutador

1. Conecte un cable Ethernet 10/100 entre uno de los puertos numerados de la parte frontal del conmutador y uno de los puertos numerados del(other conmutador que está uniendo en Cascada o con el que está conectando.
2. Todos los puertos del conmutador peuvent negotiating automatistically las velocidades y los发展模式 full duplex y semi duplex para permitir a los sistemas conectar conmutadores o concentradores de red 10/100Base-Tx.
3. Todos los puertos soportan la funcionalidad auto MDI y MDIX. Cuando une en cascada o conecta conmutadores o concentradores, el usuario可以选择 emplear un cable directo o de cruce.

Importante: Cuando conecte dos conmutadores, emplee un unico cable. Si emplea varios cables,可以更好 generate bucles que provoquen collisiones no deseadas. Esto reducir a rendimiento de la red.

COLOCACION DEL CONMUTADOR

Los conmutadores peuvent ser colocados sobre una superficie plana, en una pared o en un bastidor de 19 pulgadas.

Colocacion sobre una superficie plana

1. Fije las quatre al Mohadillas de goma adjuntas con el commutador a la parte inferior del mesmo en el area claramente marcada en cada una de las quatre esquinas.
2. Asegürese de que el conmutador está colocado en una zona que permit a una ventilación suficiente.
3. Colóquelo sobre una superficie plana.

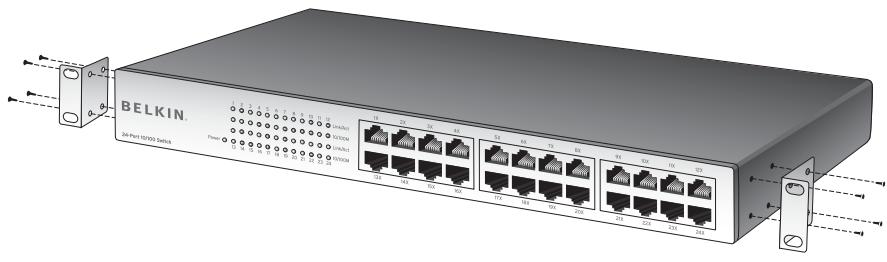

Colocacion en un bastidor de 19 pulgadas

1. No fije las quatre almohadillas de goma al conmutador cuando vaya a montarlo en un bastidor. Si ya está colocadas, retireesl.

1. Fije el engarde de montaje a cada lateral del conmutador con los tornillos provistos.
2. Coloque el conmutador en el bastidor y alinee los orificios del engarde de montaje con los orificios correspondentes en el bastidor.
3. Coloque y apriete los tornillos de cada engarde de montaje en el bastidor.

RESOLUCION DE PROBLEMAS

Para Obtener más informaciónreferente a la instalación del presente producto, visite la párgina www.belkin.com/networking o llame a了我的o número gratis de soporte的技术ico.

Antes de Ilamar

Si es posible, encienda su sistemas antes de llamar a Belkin para solicitar所提供te的技术ico y llama desde un Telefono cercano al conmutador. Es possible que se le Solicite informacion detallada durante la operation.

Declaración sobre interferencias de la FCC (Comisión de通讯icas de EEUU)

DECLARACION DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNETICA

Nosotros, Belkin Corporation, con sede en 501 West Walnut Street, Compton, CA 90220 (EEUU), declaramos bajo nuestra sola responsabilidad que los productos

F5D5131-16

F5D5131-24

a los que hace referencia la presente declaración

cumplen con la seccion 15 de las normativas de la FCC. Su utilizacion está sujeta a las siguientes dos

condiciones: (1) este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe acceptorrialquierinterferencia recibida, incluidas las interferencias que poderanprovocar un funcionaeno no desaeado.

Declaración de conformidad con la CE

Nosotros, Belkin Corporation, declares bajo nuestra sola responsabilidad que los productos F5D5131-16 y F5D5131-24, a los que hace referencia la presente declaración, está en conformidad con el Estándar de Emissiones EN55022, el Estándar de Inmunidad EN55024, y LVD EN61000-3-2 y EN61000-3-3.

ICES (F5D5131-16)

Garantía limitada de por vida para los productos de Belkin Corporation

Belkin Corporation proporcióna para el presente producto una garantía de por vida de reparación gratuite, por lo que respecta a mano de obr y materiales. En el caso de presentarse un fallo, Belkin decide entre la reparación del mesmo o la sustitución del producto, en ambos casos sin costes, siempre que se devuelva durante el periodo de garantía y con los gastos de transporte abonados al vendedor autorizado de Belkin en el que se adquirido. Es possible que se solicite una prueba de compra.

Esta garantía perdá su validez en el caso de que el producto haya sido dornado de forma accidental, por abuso oemploi erroneo del mesmo; si el producto ha sido modificado sin la autorización por escrito de Belkin; o si uno de los nombres de série de Belkin ha sido eliminado o deteriorado.

LA GARANTÍA Y RESTITUCIONES LEGALES ESTABLECIDAS EXPRESAMENTE EN EL PRESENTE ACUERDO SUSTITUYEN A TODAS LAS DEMÁS, ORALES O ESCRITAS, EXPRESAS O IMPLICITAS. BELKIN RECHAZA DE MANERA EXPLICITA TODAS LAS DEMÁS GARANTÍAS IMPLICITAS, INCLUYENDO, SIN LIMITACION, LAS GARANTÍAS DE COMERCIABILIDAD Y DE IDONEIDAD PARA UN FIN ESPECIALTO.

Ningún经商ciante, agente o empleado de Belkin está autorizzato a realizar ningún tipo de modificación, extensiono alteración de la presente garantía. BELKIN NO SE HARA EN NINGUN CASE RESPONSABLE POR LOS DANOS IMPREVISTOS O CONSIGUIENTES RESULTANTES DE UN INCUMPLIMIENTO DE LA GARANÍTÀ, O BAJO NINGUNA OTRA CONDIÇÃO LEGAL, INCLUYENDO, Pero NO EXCLUSIVAMENTE, LOS BENEFICIOS PERDIDOS, PERIODOS DE INACTIVIDAD, BUENA VOLUNTAD, DANOS DURANTE LA REPROGRAMACION O REPRODUCTION CUALQUIERA DE LOS PROGRAMAS O DATOS ALMACENADOS EN O EMPLEADOS CON LOS PRODUCTOS BELKIN.

Algunas juridicciones no permiten la exclusion o limitacion de los daños imprevistos o consequentes ni las excluiones de las garantias implicadas, por lo que cabe la posibiliod de que las anteriores limitaciones de exclusiones no le afecten.Esta garantia le proporcionada derechos legales espacificos y usted可以选择 asimismo de othernos Rights legalos espacificos que varian entre les distinas Jurisdicaciones.
