MANUAL DE USUARIO LETRATAG QX50 DYMO

Máquina de Rotular Electrónica Instrucciones

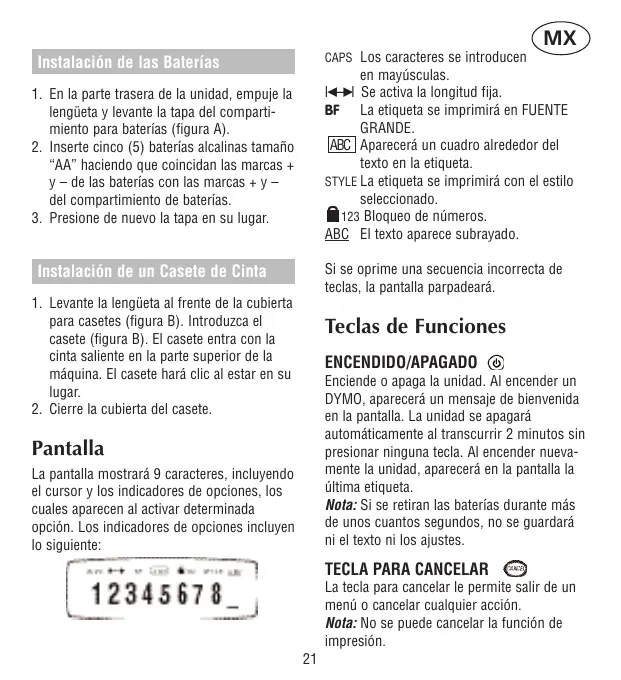

CAPS Los caracteres se introducen Instalación de las Baterías en mayúsculas. lQ-Rl Se activa la longitud fija. BF La etiqueta se imprimirá en FUENTE GRANDE. ABC Aparecerá un cuadro alrededor del texto en la etiqueta. STYLE La etiqueta se imprimirá con el estilo seleccionado. 123 Bloqueo de números. ABC El texto aparece subrayado.

1. En la parte trasera de la unidad, empuje la

lengüeta y levante la tapa del compartimiento para baterías (figura A).

2. Inserte cinco (5) baterías alcalinas tamaño

“AA” haciendo que coincidan las marcas + y – de las baterías con las marcas + y – del compartimiento de baterías.

3. Presione de nuevo la tapa en su lugar.

Si se oprime una secuencia incorrecta de teclas, la pantalla parpadeará. Instalación de un Casete de Cinta

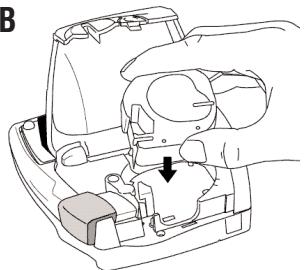

1. Levante la lengüeta al frente de la cubierta

para casetes (figura B). Introduzca el casete (figura B). El casete entra con la cinta saliente en la parte superior de la máquina. El casete hará clic al estar en su lugar.

2. Cierre la cubierta del casete.

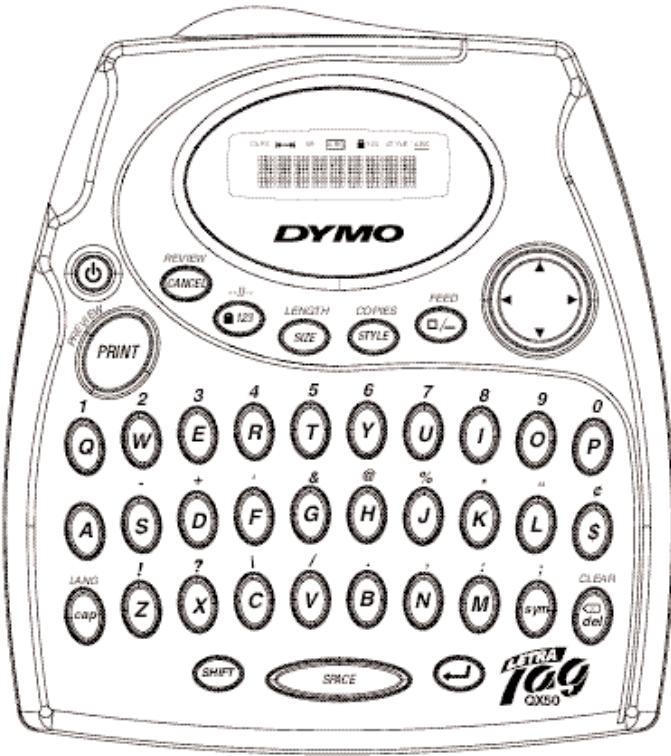

Teclas de Funciones ENCENDIDO/APAGADO Enciende o apaga la unidad. Al encender un DYMO, aparecerá un mensaje de bienvenida en la pantalla. La unidad se apagará automáticamente al transcurrir 2 minutos sin presionar ninguna tecla. Al encender nuevamente la unidad, aparecerá en la pantalla la última etiqueta. Nota: Si se retiran las baterías durante más de unos cuantos segundos, no se guardará ni el texto ni los ajustes. Pantalla La pantalla mostrará 9 caracteres, incluyendo el cursor y los indicadores de opciones, los cuales aparecen al activar determinada opción. Los indicadores de opciones incluyen lo siguiente:

TECLA PARA CANCELAR

La tecla para cancelar le permite salir de un menú o cancelar cualquier acción. Nota: No se puede cancelar la función de impresión.

Nota: Para etiquetas a 2 líneas, cada tamaño será de la mitad de su altura normal. La opción de Fuente Grande no está disponible para etiquetas a 2 líneas.

TECLA PARA BORRAR

Oprima la tecla para borrar el último carácter. Oprima la tecla y la tecla para eliminar todo el texto de la etiqueta. Esto también restablecerá el estilo y tamaño a los ajustes predeterminados. ESTILO

1. Oprima la Tecla

para que aparezca el menú de Estilos en pantalla: Normal Subrayado Sombreado Itálicas Vertical Espejo

2. Utilice las Teclas de Navegación para

mover el cursor al estilo deseado.

3. Oprima

para seleccionar u oprima la Tecla para salir del menú y regresar al ajuste previo.

4. La etiqueta se imprimirá en el estilo

seleccionado. Cada estilo es independiente y no se le puede combinar con ningún otro estilo.

5. Repita los pasos del 1 al 3 para cambiar el

estilo según sea necesario.

BLOQUEO DE NÚMEROS

Mientras esté activa esta opción, sólo se podrán teclear números. TAMAÑO

1. Oprima la Tecla

para exhibir en pantalla el menú de tamaños.

angosto (condensado) normal amplio (extendido) B fuente grande (altura de impresión completa) Utilice las Teclas de Navegación para mover el cursor al tamaño deseado. Oprima para seleccionar u oprima la Tecla para salir del menú y regresar al ajuste anterior. Si selecciona la Fuente Grande, aparecerá una B en la pantalla. La etiqueta se imprime en el tamaño seleccionado. Repita los pasos del 1 al 3 para cambiar el tamaño según sea necesario.

1. Oprima la Tecla

2. El texto aparecerá a lo largo de la pantalla.

3. Oprima la Tecla

1. Oprima el (símbolo) para que aparezca en

pantalla el menú de cuadro/subrayado. - Texto sin cuadro Almacenamiento de Etiquetas Las etiquetas que no han sido borradas de la pantalla permanecerán en la memoria. - Cuadro cuadrado - Cuadro con esquinas redondeadas Adición a la memoria La memoria ampliada puede almacenar hasta 70 caracteres para un máximo de 20 etiquetas. - Cuadro sombreado - Cuadro puntiagudo

1. Oprima y mantenga así la Tecla

junto con la Tecla para insertar un quiebre de etiqueta.

2. El --ll-- aparecerá en la pantalla entre las

etiquetas para indicar el inicio/fin de cada etiqueta almacenada en la memoria.

3. Tecleé la siguiente etiqueta.

- Cuadro en zigzag - Cuadro estilo cocodrilo

2. Utilice las Teclas de Navegación para

cambiar el cursor a la selección deseada de cuadro/subrayado.

3. Oprima

para seleccionar u oprima la tecla para salir del menú y regresar a los ajustes previos.

4. El ABC aparecerá en la pantalla para

mostrar que la opción ha sido activada.

5. El texto se imprimirá en la etiqueta con el

formato seleccionado. Nota: Los ajustes de subrayado y cuadro no pueden combinarse o utilizarse con la selección de tamaño de Fuente Grande.

6. Repita los pasos del 1 al 3 para

seleccionar otras opciones. LONGITUD La longitud se establece automáticamente de acuerdo al texto introducido, pero la misma puede ajustarse si así se desea.

1. Oprima y mantenga así la Tecla

junto con la Tecla para establecer una longitud fija.

2. En la pantalla aparecerá X.X pulgadas

(o XX mm, dependiendo del idioma seleccionado. Consulte idiomas en la página Y).

3. Aumente o disminuya el tamaño utilizando

las flechas hacia arriba y hacia abajo en las Teclas de Navegación. La longitud máxima es de 12 pulgadas ó 300 mm. Oprima cuando haya seleccionado la longitud correcta. REVISIÓN Esta opción le permite revisar todos los textos/etiquetas guardados en la memoria ampliada.

4. El indicador de longitud fija aparecerá en

la pantalla. Si la longitud seleccionada es demasiado corta para la etiqueta, aparecerá el mensaje de ERROR 5 en la pantalla.

5. Para regresar al ajuste de longitud

automático, oprima y mantenga así la Tecla junto con la tecla Nota: Para una etiqueta con una longitud fija, siempre se centrará el texto.

1. Oprima la Tecla

2. En la pantalla aparecerá una A y siete

3. Utilice la Tecla de Navegación para cambiar

el cursor a los símbolos deseados. Las flechas hacia arriba y hacia abajo lo llevarán por los distintos menús de símbolos.

4. Cuando el cursor se encuentre bajo el

símbolo deseado, oprima para incluirlo dentro del texto. La última hilera de símbolos seleccionada aparecerá en la pantalla la próxima vez que se soliciten los menús de símbolos. COPIAS Se pueden imprimir nueve (9) copias de una etiqueta de una sola vez.

1. Introduzca el texto de la etiqueta.

2. Oprima y mantenga así la Tecla

3. Aparecerá n=1 en la pantalla.

4. Utilice las flechas hacia arriba o hacia abajo

de las Teclas de Navegación para establecer el número de copias deseado (1-9).

5. Cuando ya haya introducido el número

correcto de copias, oprima y las etiquetas se imprimirán con el texto introducido en la pantalla. Las etiquetas se imprimirán en una etiqueta continua con una marca de cadena vertical para indicar dónde debe cortar las etiquetas de forma manual.

CAMBIO DE IDIOMA

El rotulador está ajustado de fábrica en el idioma Inglés, con ajustes adicionales para caracteres internacionales a los cuales se puede tener acceso seleccionando un idioma diferente. La selección de un idioma define los caracteres diacríticos (consultar la siguiente sección), el ajuste de medidas y símbolos de monedas a los cuales se puede tener acceso. ALIMENTACIÓN Al presionar y mantener así la Tecla junto con la Tecla saldrá cinta adicional en blanco (1/2 pulgada ó 12 mm) de la unidad.

Por ejemplo, si se selecciona el Español, entonces estarán disponibles los caracteres diacríticos en Español, con las medidas en milímetros y la moneda en pesos. Por ejemplo, si oprime “E” repetidamente en la selección del Francés, pasará por las letras e – è – é – ê – ë. Si se espera más de un segundo, se seleccionará el carácter y el cursor pasará a la siguiente posición en la pantalla. Además, la tecla de (moneda $) funcionará del mismo modo. Esto le ofrece un fácil y rápido acceso a los símbolos de monedas utilizados con mayor frecuencia. Nota: Al retirar las baterías, el ajuste del idioma regresará nuevamente al Inglés. Para cambiar el ajuste del idioma:

1. Oprima la Tecla

2. Aparecerá una abreviatura del idioma –

Consulte la tabla. US = Inglés Francés Español UNI = Todos los caracteres diacríticos

3. Utilice las flechas hacia arriba y hacia

abajo de las teclas de navegación para pasar al idioma deseado.

4. Oprima

5. Para regresar al ajuste en Inglés, repita

los pasos del 1 al 4.

ETIQUETA A DOS LÍNEAS

Se puede añadir una segunda línea de texto a su etiqueta oprimiendo para seleccionarlo. Si en la pantalla aparece: abc ↵ 123 la etiqueta se imprimirá como: Abc

Caracteres Diacríticos/Caracteres con Acento Existen almacenadas muchas marcas diacríticas (caracteres con acento) así como caracteres adicionales relevantes a determinado idioma y se puede tener acceso a los mismos al seleccionar un idioma determinado. Una vez seleccionado determinado idioma, se tiene acceso a los caracteres diacríticos y a los adicionales para dicho idioma como sigue: Nota: La Fuente Grande no está disponible en la impresión a 2 líneas. Si se activa dicha fuente, el mensaje de error aparecerá en la pantalla al seleccionar la impresión a 2 líneas. Impresión de su Etiqueta

VISTA PREVIA DE LA IMPRESIÓN

Vea con anticipación la etiqueta antes de imprimirla oprimiendo y manteniendo así la Tecla junto con la Tecla El texto de la etiqueta irá apareciendo una vez en la pantalla. Si se oprime repetidamente la tecla en un corto tiempo, puede pasar a lo largo de una lista de todos los caracteres diacríticos para dicha letra.

IMPRESIÓN DE UNA ETIQUETA

3. Utilice la Tecla de Navegación para seleccionar un ajuste más claro o más oscuro.

4. Oprima

para seleccionar el ajuste de contraste deseado. Tecleé el texto de su etiqueta y oprima la Tecla

IMPRESIÓN DE UNA ETIQUETA DESDE

1. Oprima y mantenga así la Tecla

junto con la Tecla para consultar las etiquetas almacenadas en la memoria.

2. Utilice las flechas hacia arriba y hacia

abajo de las teclas de navegación para colocar el cursor dentro del texto de la etiqueta que desea imprimir.

3. Oprima

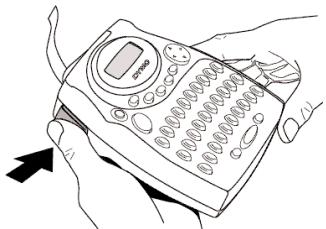

Para asegurar una calidad óptima de impresión, verifique y limpie la cabeza de impresión frecuentemente utilizando las herramientas proporcionadas para limpieza. Consulte la figura D. Después de haber impreso la etiqueta, utilice el botón de corte que se encuentra del lado izquierdo del modelo QX-50 y presiónelo hacia adentro, hacia la máquina (consulte la figura E). NO PRESIONE EL BOTÓN DE CORTE MIENTRAS SE ESTÁ IMPRIMIENDO LA ETIQUETA, YA QUE ESTO OCASIONARÍA QUE LAS ETIQUETAS SE ATORARAN Y DAÑARAN LA UNIDAD. Las etiquetas cuentan con una cinta que se puede separar fácilmente. Longitud: Cartuchos de cinta DYMO para la QX50 Papel Plástico Metálica Iron-on

CONTRASTE DE IMPRESIÓN

Pack surtido 91240: 1 x papel blanco 1 x plástico amarillo 1 x metalizada plata

1. Oprima la Tecla

2. La pantalla mostrará los cinco símbolos

Detección de Problemas Mensaje en Pantalla Error 1 Cinta atorada o batería baja Error 2 No se puede seleccionar la Fuente Grande con caracteres en la memoria Error 3 No se puede seleccionar la Fuente Grande con estilo / cuadro / subrayado / 2 líneas o con minúsculas Solución Retire el casete para desatorar la cinta Cambie las baterías Seleccione otro formato Seleccione otro formato Error 4 Memoria llena. Borre texto/etiqueta en memoria Error 5 El texto es mayor a la longitud seleccionada Elija una longitud mayor para la etiqueta Error 6 No se puede seleccionar la impresión a 2 líneas con el formato La pantalla parpadea El cursor ya no puede moverse ni a la izquierda ni a la derecha Intente con otro formato Se oprimió la tecla equivocada en el modo de edición Se oprimió la tecla equivocada en los menús Pantalla en blanco Verifique que la máquina esté encendida Revise las baterías y cámbielas No hay respuesta a las teclas Retire las baterías y vuelva a colocarlas después de esperar un momento La máquina se reajustará y volverá a los ajustes iniciales Revise las baterías y cámbielas de ser necesario Verifique la instalación del casete
