DPK5950B - Campana extractora AEG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana decorativa de chimenea
Marca	AEG
Modelo	DPK5950B
Dimensiones (L x P x A)	90 cm x 50 cm x 60-120 cm
Peso	Aproximadamente 15 kg
Alimentación	230 V / 50 Hz
Potencia de conexión	220 W
Nivel sonoro máx.	65 dB(A)
Capacidad de extracción máx.	600 m³/h
Número de velocidades	3 + intensivo
Iluminación	LED integrado, 2 x 3 W
Tipo de filtro	Filtro metálico lavable
Clase energética	A+
Funcionamiento	Evacuación exterior o reciclaje
Controles	Pulsadores electrónicos
Limpieza de filtros	En lavavajillas o a mano
Indicador de saturación	No
Seguridad	Apagado automático en caso de sobrecalentamiento
Piezas de repuesto	Disponibles en el sitio web de AEG
Reparabilidad	Índice de reparabilidad: 7.5/10
Garantía	2 años
Accesorios incluidos	Kit de montaje, manual de usuario
Color	Negro

Preguntas frecuentes - DPK5950B AEG

¿Cómo instalar la campana AEG DPK5950B?

La instalación debe ser realizada por un profesional cualificado. Siga las instrucciones del manual: fije el soporte mural, conecte el conducto de evacuación (si es modo extracción) y enchufe el aparato a una toma de 230 V.

¿Cómo limpiar los filtros de la campana?

Los filtros metálicos se limpian en el lavavajillas (programa intensivo) o a mano con agua jabonosa. Déjelos secar completamente antes de volver a colocarlos.

¿Cuál es la capacidad de extracción máxima?

La campana AEG DPK5950B ofrece una capacidad de extracción máxima de 600 m³/h, ideal para una cocina abierta.

¿Puedo usar la campana en modo reciclaje?

Sí, la campana puede funcionar en modo reciclaje con un filtro de carbón activo (opcional). Esto permite purificar el aire sin evacuación exterior.

¿Cómo cambiar la bombilla LED?

La iluminación LED está integrada y debe ser reemplazada por un técnico autorizado. Contacte al servicio postventa de AEG.

La campana hace ruido, ¿es normal?

El nivel sonoro puede alcanzar 65 dB(A) en velocidad máxima. Si el ruido es anormal, verifique que los filtros estén limpios y que el conducto no esté obstruido.

¿Cómo ajustar las velocidades de la campana?

Use los botones pulsadores: presione una vez para la velocidad 1, dos veces para la 2, tres veces para la 3. Mantenga presionado para la velocidad intensiva (10 minutos).

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto están disponibles en el sitio web oficial de AEG o a través de distribuidores autorizados. Indique el modelo DPK5950B.

¿Qué hacer si la campana no se enciende?

Verifique la alimentación eléctrica y el fusible. Si el problema persiste, contacte al servicio al cliente de AEG.

¿Cómo mantener el exterior de la campana?

Limpie con un paño suave húmedo y un detergente suave. Evite productos abrasivos que puedan rayar la superficie negra.

MANUAL DE USUARIO DPK5950B AEG

ES Manual de instrucciones | Campana extractora 62

Para apagar el ventilador, presione o cierre el cajón de la campana.

i

6.1 Notas sobre la limpieza

Productos de limpieza

No utilice detergentes ni cepillos abrasivos.

Le damos la bienvenida a AEG. Gracias por elegir nuestro aparato.

Obtenga consejos, folletos, soluciones a problemas e información de asistencia y reparación:

www.aeg.com/support

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD......62
2. INSTRUCCIONES DE SEGURIDAD.... 65
3. INSTALACIÓN 66
4. DESCRIPCIÓN DEL PRODUCTO 66
5. USO DIARIO 67
6. LIMPIEZA Y MANTENIMIENTO 68
7. SOLUCIÓN DE PROBLEMAS 69
8. ASPECTOS MEDIOAMBIENTALES 69

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está destinado para uso doméstico sobre encimeras, cocinas y aparatos de cocina similares.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• PRECAUCIÓN: Las partes accesibles pueden calentarse durante el uso con aparatos de cocción.
• Utilice únicamente los tornillos de fijación suministrados con el aparato; si no los hay, utilice los tornillos recomendados en las instrucciones de instalación. Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• ADVERTENCIA: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, se puede producir un riesgo eléctrico.
• No utilice adhesivos para fijar el aparato.
• La distancia mínima entre la superficie de la encimera sobre la que se apoyan los utensilios y la parte inferior del aparato deberá ser de al menos 65 cm, salvo que se especifique otra cosa en las instrucciones de instalación del aparato o la placa.

- La descarga de aire debe cumplir con las regulaciones de las autoridades locales.

- Asegúrese de que la sala donde se instala el aparato esté bien ventilada para evitar el reflujo de gases al recinto procedentes de aparatos que utilicen otros combustibles, como llamas abiertas.

- Asegúrese de que las aberturas de ventilación no estén obstruidas y de que el aire recogido por el aparato no se transporte a un conducto utilizado para extraer el humo y el vapor de otros aparatos (sistemas de calefacción central, termosifones, calentadores de agua, etc.).

- Cuando el aparato funciona con otros aparatos, el vacío máximo generado en la sala no debe superar los 0,04 mbar.

- Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

- Si el juego de cables presenta algún daño, debe sustituirse por un juego de cables especial disponible en el fabricante o en su centro de servicio autorizado.

- Si el dispositivo está conectado directamente al suministro eléctrico, la instalación eléctrica debe estar equipada con un dispositivo de aislamiento que permita desconectar el dispositivo de la red eléctrica en todos los polos. La desconexión completa debe ser según las condiciones especificadas en la categoría III de sobretensión. Los medios de desconexión se deben incorporar en el cableado fijo de conformidad con las normas de cableado.

- No flambee debajo del aparato.

- No debe utilizarse para extraer materiales y vapores peligrosos o explosivos.

- Limpie periódicamente el aparato con un paño suave para evitar el deterioro del material de la superficie.

- No utilice un limpiador a vapor, agua pulverizada, limpiadores abrasivos fuertes o raspadores de metal

afilados para limpiar la superficie del aparato. Utilice solo detergentes neutros.

• Limpie los filtros de grasa regularmente (al menos cada 2 meses) y elimine los depósitos de grasa del aparato para evitar el riesgo de incendio.
• Utilice un paño para limpiar el interior del aparato.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.

• Solo un técnico cualificado puede instalar el aparato.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Antes de instalar el aparato, retire todo el material de embalaje, el etiquetado y la película protectora.
• No instale la salida de aire en un hueco en la pared, a menos que el hueco esté diseñado para tal fin.

2.2 Conexión eléctrica

¡ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Si el símbolo ( ) no está impreso en la placa de características, el aparato debe estar conectado a tierra.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red suelto e incorrecto puede hacer que el terminal se caliente en exceso.
• Conecte el aparato al final de la instalación. Asegúrese de que haya acceso a la red eléctrica después de la instalación.

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Este aparato está diseñado exclusivamente para cocinar. No utilice el aparato para otros fines.
• No cambie las especificaciones de este aparato.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• Utilice únicamente los accesorios suministrados con el aparato.
• Mantenga las llamas u objetos calientes alejados de grasas y aceites durante la cocción y fritura.
• No utilice grills eléctricos descubiertos.
• No utilice el aparato como superficie de almacenamiento.
• No utilice lupas, binoculares o dispositivos ópticos similares para observar directamente la iluminación del aparato.
• Si el aparato funciona con otros dispositivos, la presión máxima desarrollada no debe superar los 4 Pa (4x10-5 bares).

2.4 Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están

destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.5 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red eléctrica.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Instrucciones de instalación

Para obtener información completa sobre la instalación del aparato, consulte un folleto de instalación separado.

4. DESCRIPCIÓN DEL PRODUCTO

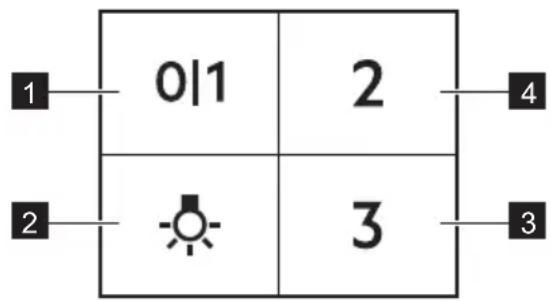

4.1 Vista general del panel de control

Función Descripción

1

Primera velocidad/Apagada: El ventilador cambia al primer nivel de velocidad. Una segunda pulsación apaga el aparato.

2

Bombilla: Enciende y apaga las luces.

3

Tercera velocidad: El ventilador cambia al tercer nivel de velocidad.

4

Segunda velocidad: El ventilador cambia al segundo nivel de velocidad.

5. USO DIARIO

5.1 Uso de la campana

Compruebe la velocidad recomendada según la tabla siguiente.

0|1

Mientras calienta la comida, cocinando con ollas tapadas.

2

Mientras cocina con ollas tapadas en múltiples zonas de cocción o quemadores, friendo a temperatura moderada.

3

Al hervir y freír grandes cantidades de alimentos sin tapa, cocinando en múltiples zonas de cocción o quemadores.

i

Se recomienda dejar la campana en funcionamiento unos 15 minutos antes y después de cocinar.

Activación del aparato

Para utilizar la campana:

1. Tire del cajón de la campana más de 5 cm.

El panel de control queda a la vista.

1. Para activar la función, pulse el botón 0|1.
2. Si es necesario, cambie la velocidad pulsando el botón deseado.

Desactivación del aparato

Para apagar el ventilador, pulse o cierre el cajón de la campana.

Cuando el cajón esté cerrado, se guardará el último ajuste de velocidad del ventilador. Al volver a sacar de nuevo el cajón, la campana funcionará a la última velocidad del ventilador seleccionada.

Iluminación

La luz de la campana funciona de forma independiente de otras funciones.

Encender y apagar la iluminación

Para iluminar la superficie de cocción, pulse el botón de la bombilla. Cerrar el cajón no tiene efecto en la luz de la campana.

6. LIMPIEZA Y MANTENIMIENTO

6.1 Notas sobre la limpieza

Agentes limpiadores

No use detergentes y cepillos abrasivos.

Limpie la superficie del aparato con un paño suave humedecido en agua templada y detergente suave.

Después de cocinar, algunas piezas del aparato pueden calentarse. Para evitar manchas, los aparatos deben enfriarse y secarse con un paño limpio o toallas de papel.

Limpie las manchas con un detergente suave.

Mantenga la campana limpia

Limpie cuidadosamente la grasa del interior y los filtros de grasa. La acumulación de grasa u otros residuos puede provocar un incendio.

Filtro de carbón

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa. Consulte el folleto incluido en el accesorio.

6.2 Limpieza del filtro de grasa

Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

1. Presione la manija del clip de montaje en el panel del filtro debajo de la campana.

1. Incline ligeramente la parte delantera del filtro hacia abajo y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros de grasa a mano con una esponja usando un detergente no

abrasivo o póngalos en un lavavajillas. Recomendamos limpiar los filtros de grasa a mano.

i

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso. Repita los primeros pasos para todos los filtros si es necesario.

6.3 Sustitución del filtro de carbón - opcional

Según el tipo de filtro, puede regenerarse o no. Consulte el folleto suministrado con el filtro.

Para reemplazar el filtro:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Tire de las lengüetas hacia la parte inferior del filtro.

1. Incline ligeramente la parte delantera del filtro hacia abajo y tire.
2. Para instalar un filtro, realice los pasos en orden inverso.

6.4 Cambio de la bombilla

Este aparato se suministra con una lámpara LED. La sustitución de esta pieza debe hacerla un técnico. En caso de avería,

consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

7. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Qué hacer si...

Problema Posible causa Solución
No se puede encender el aparato. El aparato no está conectado a una fuente de alimentación o está mal conectado.		Compruebe si el aparato se ha conectado correctamente a la red eléctrica.
No se puede encender el aparato. Falta de suministro eléctrico. Compruebe el fusible o el interruptor principal. Si el fusible o el interruptor siguen interrumpiendo el circuito, póngase en contacto con un electricista cualificado.
No se puede encender el aparato. Las puertas del armario no están alineadas con el marco.		Alinee las puertas de los armarios.
La bombilla no funciona. La bombilla es defectuosa. Póngase en contacto con el Servicio técnico oficial.
El aparato no absorbe suficientes vapores.	La velocidad del motor no es la adecuada para el vapor que se genera.	Aumente la velocidad del motor.

8. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
