TM2810241E - Limpiador de alta presion Simpson - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de alta presión
Marca	Simpson
Modelo	TM2810241E
Dimensiones (L x A x H)	52 x 40 x 90 cm
Peso neto	25 kg
Alimentación eléctrica	230 V ~ 50 Hz
Potencia nominal	2800 W
Presión máxima	180 bar
Caudal máximo de agua	600 L/h
Temperatura máxima del agua	60 °C
Longitud de la manguera de alta presión	15 m
Tipo de motor	Motor eléctrico de inducción
Funciones principales	Lavado a alta presión, enjuague, aplicación de detergente
Accesorios incluidos	Pistola con boquilla ajustable, lanza, boquilla rotativa, manguera de jardín
Mantenimiento y limpieza	Enjuagar el sistema después de usar, verificar los filtros regularmente
Seguridad	Dispositivo de parada automática, protección contra sobrecargas, válvula de seguridad
Piezas de repuesto y reparabilidad	Disponibles a través del servicio postventa de Simpson; índice de reparabilidad: 7/10
Información general	Uso doméstico y profesional ligero, garantía de 2 años

Preguntas frecuentes - TM2810241E Simpson

¿Cómo arrancar el limpiador de alta presión Simpson TM2810241E?

Conecte el aparato, abra el grifo de agua, purgue el aire presionando el gatillo sin motor, luego ponga el interruptor en ON.

¿Por qué el limpiador no sube presión?

Verifique que la manguera de entrada de agua no esté doblada, que el filtro de entrada esté limpio y que la boquilla no esté obstruida. Si el problema persiste, contacte al servicio postventa.

¿Qué tipo de detergente usar?

Use únicamente detergentes especiales para limpiador de alta presión. Nunca use productos inflamables o corrosivos.Enjuague siempre el depósito después de usarlo.

El aparato se detiene durante el uso, ¿qué hacer?

Esto puede deberse a un sobrecalentamiento. Deje enfriar el aparato durante 10 minutos. Verifique también que la presión de entrada de agua sea suficiente.

¿Cómo mantener la manguera de alta presión?

Después de cada uso, desconecte el aparato y vacíe la manguera. Guárdela sin dobleces y protegida de las heladas para evitar grietas.

¿Se puede usar agua caliente?

Sí, hasta una temperatura máxima de 60 °C. Más allá, podría dañar las juntas y el motor.

La boquilla rotativa no funciona, ¿qué verificar?

Asegúrese de que la boquilla esté correctamente encajada y que el chorro no esté bloqueado. Si no gira, límpiela con una aguja o reemplácela.

¿Cómo invernar el limpiador?

Vacíe toda el agua del circuito haciendo funcionar el aparato sin entrada de agua durante unos segundos. Guárdelo protegido de las heladas y la humedad.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto están disponibles a través del servicio postventa de Simpson o en su sitio web oficial. El modelo TM2810241E es reparable.

El aparato gotea en la pistola, ¿qué hacer?

Verifique que la conexión esté bien apretada y que la junta tórica esté en buen estado. Reemplace la junta si es necesario. Una fuga también puede deberse a una boquilla mal ajustada.

MANUAL DE USUARIO TM2810241E Simpson

Porcentaje de etanol

<10% OK NO 15% - 30% - 85%

LEA ESTE MANUAL DETENIDAMENTE ANTES DE LA OPERACIÓN

El incumplimiento de las instrucciones y precauciones de seguridad de este manual puede provocar daños a la propiedad, lesiones graves y/o la muerte.

Si su lavadora a presión no funciona o si faltan partes o están rotas, NO LA DEVUELVA AL LUGAR DE COMPRA. Comuníquese con nuestro Departamento de Servicio al Cliente llamando al 1-833-362-7368 o enviando un correo electrónico a [e-mail]

CONSERVE ESTE MANUAL PARA FUTURA REFERENCIA

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son sólo para referencia y pueden no representar su modelo específico.

ESTA PÁGINA SE DEJÓ EN BLANCO INTENCIONALMENTE

CONSERVE ESTE MANUAL PARA USO FUTURO

Guarde este manual para consultarlo en el futuro. Este manual debe considerarse una parte permanente del producto y permanecer con él. Este manual debe estar disponible para cualquier persona que opere los productos que cubre. Este manual debe permanecer con los productos que cubre si se vende a un nuevo propietario. Si el manual se daña, se pierde o no se puede utilizar de otro modo, comuníquese con atención al cliente llamando al 1-833-362-7368 o enviando un correo electrónico a [e-mail].

Anote el número de modelo, el número de serie y la fecha de compra de este producto en los espacios proporcionados a continuación y luego guarde este manual con los recibos de compra para referencia futura.

Número de

modelo:

Número de

serie:

Fecha de

compra:

ADVERTENCIA DE PROPUESTA 65 DE CALIFORNIA

Este producto y el escape del motor pueden exponerlo a sustancias químicas que en el estado de California se sabe que causan cáncer, defectos de nacimiento u otros daños reproductivos. Para obtener más información sobre la Propuesta 65 de California, visite www.P65Warnings.ca.gov.

ADVERTENCIA DE HIDROCARBUROS AROMÁTICOS POLICÍCLICOS

El elemento del filtro de aire y el ensamble de la caja de aire pueden contener hidrocarburos aromáticos policíclicos (HAP). Algunos HAP pueden causar cáncer. Para evitar la exposición a los HAP, use guantes cuando realice el mantenimiento del filtro de aire.

INSTRUCCIONES DE SEGURIDAD

Lea este manual antes de la operación

Instrucciones adicionales

Símbolos de alerta de peligro

4

4

4

4

RENUNCIAS DE RESPONSABILIDAD

EQUIPO DE PROTECCIÓN PERSONAL

DESEMPAQUE

6

6

6

ENSAMBLE

Agregar el kit de pies

Conexión a la fuente de batería

Conexión a la fuente de combustible

Almacenamiento de las boquillas

Cómo agregar la tapa del respiradero de la bomba

7

7

8

9

9

9

UBICACIÓN DE COMPONENTE

10

CONEXIÓN DE MANGUERAS

14

PURGA DE AIRE DE LA BOMBA

15

BOQUILLAS

Selección de boquillas

Instalación de boquillas

16

16

16

LISTA DE VERIFICACIÓN DE OPERACIÓN

Ubicación

Operación a gran altitud (Solo modelos que no son EFI)

Condiciones de operación

Verificación de aceite del motor

Revisión de combustible

17

17

18

18

20

22

ARRANQUE DEL MOTOR

24

APAGADO DEL MOTOR

26

CONSEJOS DE OPERACIÓN

26

Términos

26

Preparación

26

Lavado a presión

27

Ajuste de la presión de la superficie

27

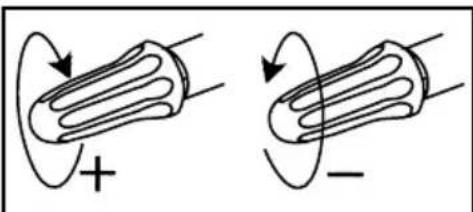

Ajuste de la perilla de control manual del

27

descargador para ajustar la presión

SOLUCIÓN DE PROBLEMAS

28

MANTENIMIENTO

30

Mantenimiento

30

Limpieza de lavadora a presión

31

Conexiones

31

Limpieza de boquillas

32

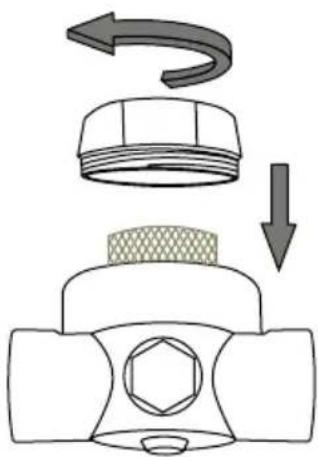

Filtro de entrada de agua

32

Mantenimiento de la bomba

34

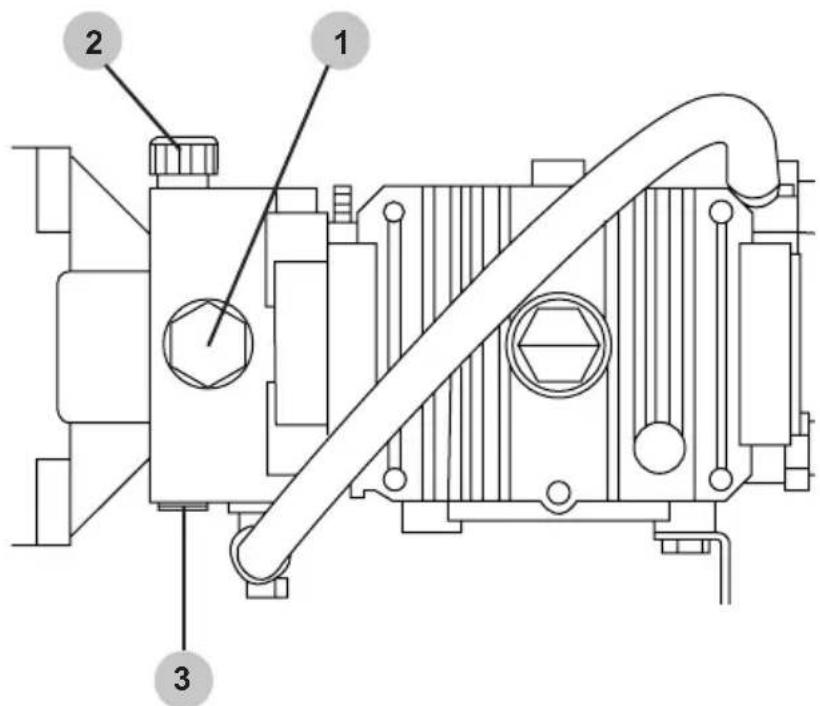

Mantenimiento de la caja de cambios de la bomba

35

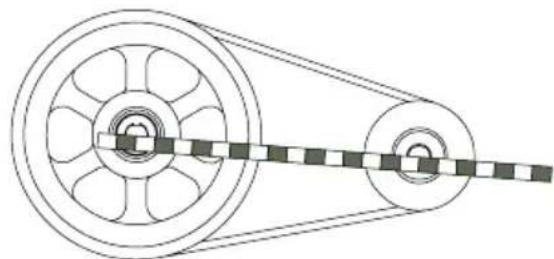

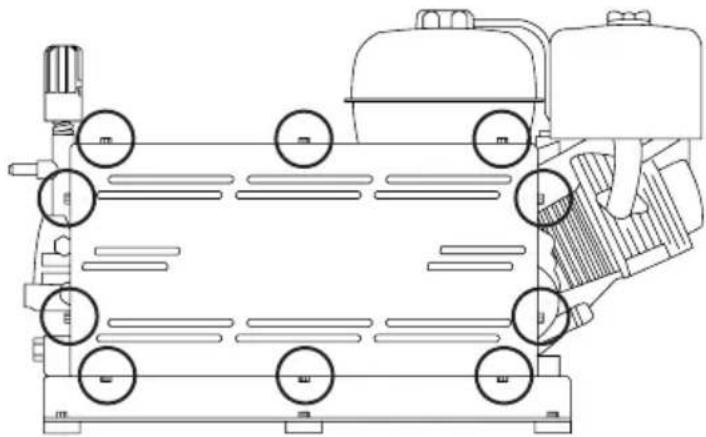

Mantenimiento de la correa

36

Mantenimiento del motor

38

Almacenamiento durante dos meses o menos

38

Almacenamiento durante más de dos meses

39

Transporte

39

USO DE PUMP GUARD SIMPSON®

40

GARANTÍA

41

LEA ESTE MANUAL ANTES DE LA OPERACIÓN

Este manual contiene información e instrucciones de seguridad importantes. No opere este producto hasta que haya leído y entendido completamente todas las instrucciones de seguridad, operación y mantenimiento enumeradas en este manual. El incumplimiento de la información contenida en este manual resultará en daños a la propiedad, lesiones y/o muerte.

NOTA: Las advertencias y precauciones discutidas en este manual no pueden cubrir todas las condiciones y situaciones que puedan ocurrir. El operador debe comprender que la conciencia y la precaución son factores que no se pueden incorporar a este producto y, por lo tanto, deben ser ejercidos por el operador.

INSTRUCCIONES ADICIONALES

Junto con este manual, asegúrese de leer las instrucciones adicionales proporcionadas tanto en el producto como en el mismo, el equipo adjunto, los accesorios y el motor que alimenta el producto. Preste especial atención a todas las reglas e instrucciones de seguridad adicionales sobre los procedimientos adecuados de arranque, operación y apagado. Utilice siempre cualquier vestimenta protectora recomendada que pueda ser necesaria para operar el equipo de manera segura.

SÍMBOLOS DE ALERTA DE PELIGRO

Asegúrese de comprender los símbolos de seguridad y las definiciones que se enumeran a continuación. Cada símbolo contiene una de cuatro palabras: PELIGRO, ADVERTENCIA, PRECAUCIÓN, AVISO, que indican diferentes niveles de gravedad del peligro. Estos símbolos se utilizan en todo este manual y van seguidos de información sobre un peligro específico, las consecuencias del peligro e instrucciones sobre cómo evitarlo. No prestar atención a estos símbolos y seguir las instrucciones proporcionadas con ellos resultará en daños a la propiedad, lesiones y/o la muerte.

Indica una situación de peligro inminente que, si no se evita, provocará daños a la propiedad, lesiones graves y/o la muerte.

Indica una situación potencialmente peligrosa que, si no se evita, podría provocar daños a la propiedad, lesiones graves y/o la muerte.

Indica una situación peligrosa que, si no se evita, podría provocar daños a la propiedad y/o lesiones menores a moderadas.

Índica información que se considera importante pero no está relacionada directamente con un peligro.

PRÁCTICAS INSEGURAS

No opere el producto cuando esté cansado o bajo la influencia de alcohol o drogas. Manténgase alerta en todo momento. No se estire demasiado ni se pare sobre una superficie inestable. La fuerza reactiva de la pulverización hará que la pistola/varilla retroceda, lo cual podría hacer que el operador se resbale, caiga o apunte el pulverizador hacia una dirección incorrecta. El control inadecuado de la pistola/varilla puede causar lesiones al usuario y a otras personas. Agarre la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando la dispare. Nunca apunte el pulverizador a personas o animales.

CAUTION

Cuando se lave a presión en áreas públicas, se deben colocar letreros que indiquen mantenerse alejado del área mientras se realiza el lavado a alta presión. Además, se deben colocar letreros que indiquen que la superficie puede estar resbaladiza y que puede haber riesgos de tropiezos.

Se debe prestar especial atención a la seguridad no solo del operador de la lavadora a presión, sino también de las personas que puedan estar junto al área que se está limpiando. La mejor manera de advertir a las personas desprevenidas es con señalización y barreras.

Las barreras pueden ser tan simples como conos de tráfico de plástico o barricadas para usar cinturones de barrera alrededor del área que se está limpiando. Recuerde, el lavado a presión puede desalojar el pavimento débil o roto convirtiéndolo en proyectiles que pueden lesionar a otros. Mantener a las personas alejadas del área es la mejor manera de evitar lesiones.

El pavimento mojado puede ser resbaladizo para las personas desprevenidas y causar lesiones por resbalones y caídas. Las mangueras de alta y baja presión pueden representar un riesgo de tropiezo. Segregar el área y colocar la señalización adecuada puede reducir las lesiones.

Ejemplos de signos

CAUTION

Ejemplos de barreras

Este aparato no está diseñado para ser utilizado por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.

Se debe supervisar a los niños para asegurarse de que no utilicen ni jueguen con el aparato.

RENUNCIAS DE RESPONSABILIDAD

• Toda la información de esta publicación se basó en la información de producto más reciente disponible en el momento de la impresión. FNA Group se reserva el derecho de actualizar, cambiar y/ mejorar el producto y este documento en cualquier momento, sin previo aviso y sin incurrir en ninguna obligación.
• Este manual puede cubrir más de una máquina. Las imágenes y figuras del manual deben usarse sólo como referencia. Puede haber diferencias entre su producto y las imágenes, dibujos y diagramas de este manual.

EQUIPO DE PROTECCIÓN PERSONAL(EPP)

Es importante comprender qué equipo de protección personal (EPP) se debe utilizar al usar su lavadora a presión. Los objetos livianos o no asegurados pueden convertirse en proyectiles peligrosos. A continuación se muestra una lista de artículos de EPP que deben utilizarse en todo momento cuando se usa la lavadora a presión.

Audición - Tapones para los oídos u orejeras para proteger su audición.

Visión - Gafas o anteojos de seguridad Z87.1 aprobados por ANSI para proteger sus ojos.

Ropa - Pantalones largos y una camisa de manga larga para proteger sus piernas y brazos de los escombros voladores.

Zapatos - Zapatos con suela de goma que cubran completamente sus pies para protegerlos contra escombros, salpicaduras excesivas y descargas eléctricas.

DESEMPAQUE

Siga los pasos descritos en esta sección para desempacar y ensamblar su lavadora a presión. Si tiene alguna pregunta sobre el desempaque o el ensamble de su lavadora a presión, tenga a mano su número de modelo y número de serie, y comuníquese con atención al cliente al 1-833-362-7368 o envíe un correo electrónico a [e-mail].

1. Coloque la plataforma de envío sobre una superficie sólida y plana.
2. Corte con cuidado las correas de envío.
3. Con un montacargas, retire la unidad de la plataforma de envío.

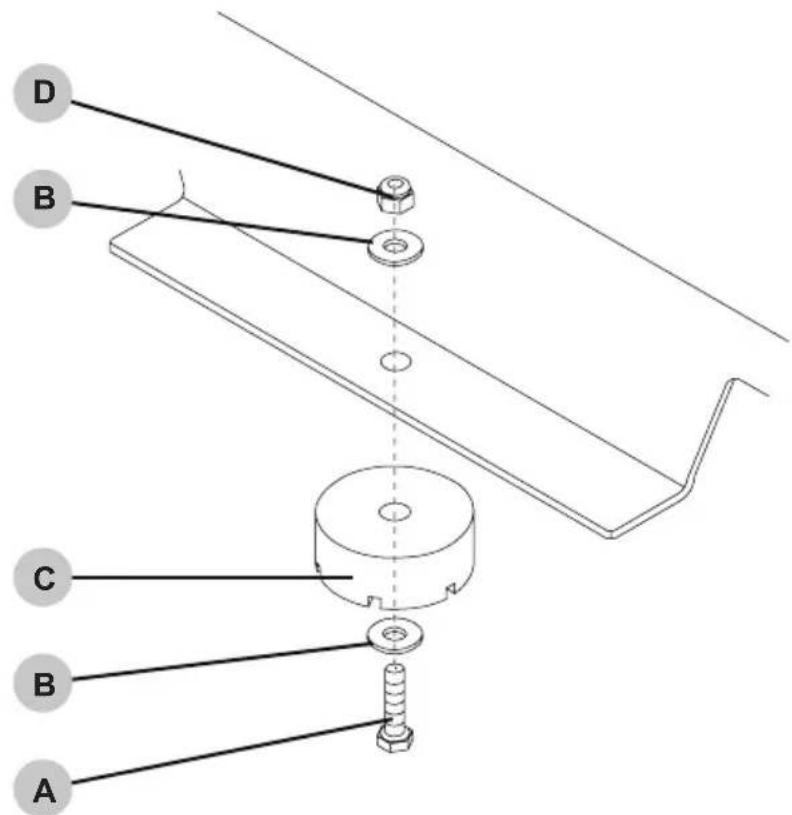

Agregar el kit de pies

1. Con una carretilla elevadora, levante la unidad hasta un nivel de trabajo cómodo.
2. Coloque una arandela plana (B) en cada perno (A) y luego insértelas a través de las patas de montaje (C).
3. Desde abajo, inserte el conjunto de patas de montaje del paso 2.
4. Coloque una arandela plana (B) en el perno, luego enrosque una tuerca hexagonal con inserto de nailon (D); apriete la tuerca.

PRECAUCION:

MAL MONTAJE

Asegúrese de que todas las piezas estén ensambladas en el orden y la orientación que se indican en este manual. Si no se ensamblan correctamente, pueden producirse lesiones graves o daños a la propiedad.

Conexión a la fuente de la batería (si es aplicable)

ADVERTENCIA:

CONEXIONES DE LA BATERÍA

Retire siempre primero el cable negro negativo (-) de la batería y conecte siempre el cable negro negativo (-) de la batería al final. De lo contrario, las herramientas metálicas podrían provocar un cortocircuito en el marco, lo que podría provocar quemaduras o que la batería explote.

Es posible que se requiere una batería de 12 voltios (no incluida) para arrancar el motor. Para conectar una batería al motor de la lavadora a presión, será necesario conectar cables de la batería (no incluidos) al arrancador del motor y al marco de la lavadora a presión.

Tenga en cuenta lo siguiente:

• No coloque los cables de la batería cerca de piezas calientes, móviles o giratorias, ni de bordes afilados.
• Dirija los cables de la batería lejos de otros cables eléctricos o líneas de combustible.
• Proteja la conexión positiva con una cubierta o aislamiento.
• Utilice pasacables si los cables necesitan pasar a través de paneles metálicos.
• Los cables de la batería deben tener el tamaño adecuado (calibre) para la longitud del cable.
• Para un motor bicilíndrico, utilice una batería con una capacidad mínima de 45 AH (400 CCA). Para un motor monocilíndrico, utilice una batería con una capacidad mínima de 24 AH (175 CCA).

Conecte un cable positivo ROJO de la batería (no incluido) al terminal de la batería (A) en el motor de arranque. Afloje la tuerca con una llave de boca. Retire la tuerca, coloque el terminal de anillo del cable de la batería en el poste y luego enrosque la tuerca. Apretar con la llave.

Conecte un cable negativo NEGRO de la batería (no incluido) a una toma de tierra adecuada del bastidor. El mejor lugar para hacer esto es uno de los pernos de montaje del motor (B). Usando llaves de extremo abierto, afloje y luego retire el perno. Pase el perno a través del terminal del anillo del cable y luego nuevamente a través del soporte del motor. Enrosque la tuerca y apriete a un rango de 30 - 32 ft.lbs.

Conexión a la fuente de combustible (si es aplicable)

Es posible que no se incluya un recipiente para almacenar combustible con la hidrolavadora. Será necesario conectar un sistema de almacenamiento de combustible adecuado al motor mediante una manguera de goma aprobada para combustible (no incluida).

Conecte la manguera de la línea de combustible a la lengüeta de la manguera (A) en el filtro de combustible del motor (B). Asegúrelo con una abrazadera de manguera (no incluida).

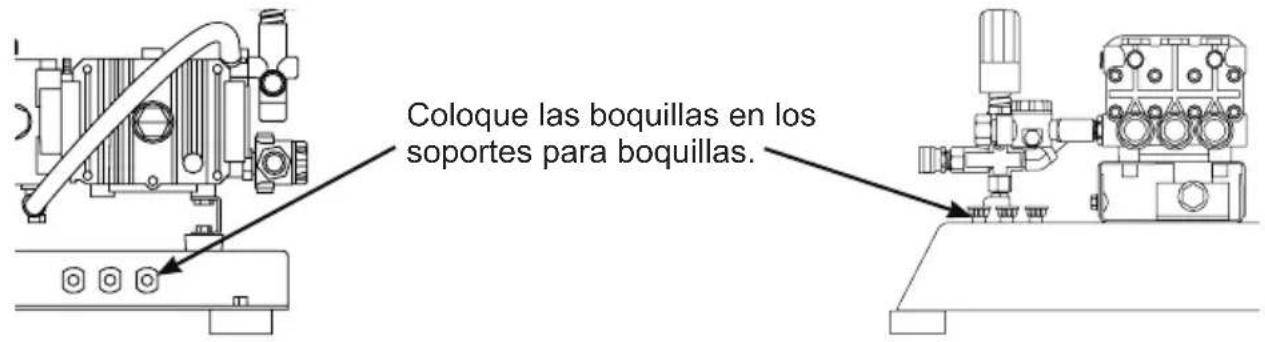

Almacenamiento de las boquillas

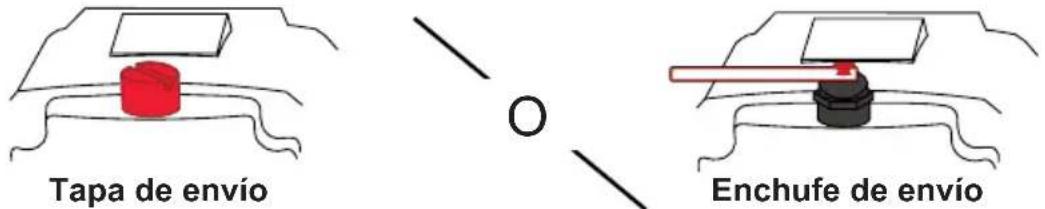

Agregar la tapa del respiradero de la bomba

La bomba de alta presión puede tener un respiradero que necesitará su atención antes de usar la lavadora por primera vez. Consulte a continuación el estilo que pueda tener.

1. Utilice el destornillador de punta, la llave Allen o la llave inglesa adecuada para quitar la tapa de envío (generalmente ROJA) de la parte superior de la bomba.

1. Enrosque con la mano la tapa del respiradero en la bomba.

1. Apriete la tapa con los dedos.

2. Agarre la etiqueta y retírela junto con el tapón de envío ROJO.

1. El respiradero ahora está abierto correctamente.

TRANSMISIÓN POR CORREA DE UN CILINDRO

TRANSMISIÓN POR ENGRANAJES DE DOS CILINDRO

TRANSMISIÓN POR CORREA DE DOS CILINDRO

1. Tapa de la carcasa del filtro de aire
2. Palanca del acelerador del motor (si está equipado)
3. Control del estrangulador del motor (si está equipado)
4. Palanca de la válvula de combustible del motor (si está equipada)
5. Retroarranque del motor (si está equipada)
6. Interruptor de llave de ENCENDIDO-APAGADO-ARRANQUE
7. Manguera de drenaje de aceite de la bomba (si está equipada)
8. Salida de la bomba de alta presión
9. Perilla de control manual del descargador
10. Válvula de alivio térmico
11. Caja del filtro de agua
12. Acoplador de manguera de jardín
13. Silenciador del motor
14. Filtro de aceite de motor (si está equipado)
15. Tapa de llenado de aceite del motor (verifique la ubicación en el manual del propietario del motor)
16. Filtro de combustible del motor (si está equipado)
17. Tapa de llenado de combustible del motor (si está equipado)
18. Enfriador de aceite del motor (si está equipado)
19. Manguera de drenaje de aceite del motor

1. Varilla medidora de aceite del motor (verifique la ubicación en el manual del propietario del motor)
2. Llenado de aceite de la bomba de alta presión
3. Bomba de alta presión
4. Protector de correa exterior (si está equipado)
5. Portaboquillas
6. Caja de engranajes de la bomba (si está equipada)
7. Llenado de aceite de la caja de engranajes de la bomba (si está equipada)

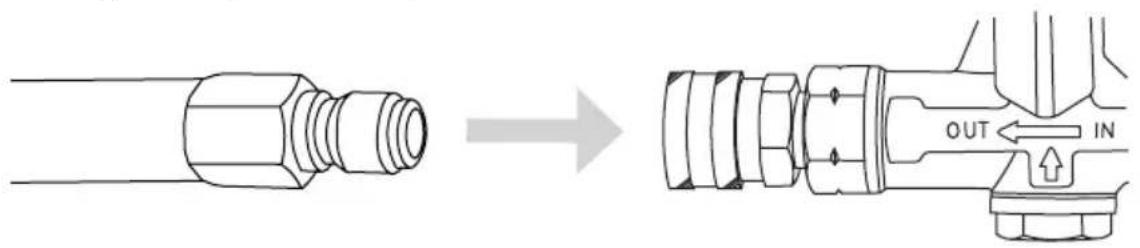

CONEXIÓN DE MANGUERAS (no incluido)

Antes de conectar una manguera de suministro de agua, el suministro de agua debe proporcionar una fuente ininterrumpida de agua limpia y fría de al menos los galones por minuto (GPM) nominales de la hidrolavadora y 20 libras por pulgada cuadrada (PSI) de presión. Sin embargo, recomendamos que el suministro de agua sea al menos un 10 % superior a los GPM nominales de la hidrolavadora. Una vez que se haya asegurado un suministro de agua adecuado, siga las instrucciones a continuación para conectar tanto el suministro de agua como las mangueras de alta presión a la hidrolavadora. NO use agua caliente. Use solo agua fría.

1. Verifique que el filtro de entrada esté libre de suciedad o escombros y que esté en su lugar con el lado convexo hacia afuera.

1. Abra el suministro de agua y déjelo correr durante 30 segundos para purgar cualquier residuo de la manguera de suministro. Después, cierre el suministro de agua y enrosque la manguera de suministro de agua en la entrada de la bomba.

1. Mientras jala hacia atrás del collar de salida de la bomba, inserte el conector de la manguera y después suelte el collar. Jale suavemente la manguera para asegurarse que esté bloqueada.

1. Mientras jala hacia atrás del collar de salida de la manguera, inserte el conector de la pistola y después suelte el collar. Jale suavemente la manguera para asegurarse que esté bloqueada.

Si se hace funcionar la bomba de una hidrolavadora sin agua, se dañarán gravemente los sellos de la bomba y otros componentes internos. Para evitar este peligro, asegúrese de que el suministro de agua no se interrumpa y que tenga al menos la presión nominal en GPM de la hidrolavadora y al menos 20 PSI, y siempre purgue el aire de la bomba de la hidrolavadora antes de poner en marcha el motor.

ADVERTENCIA:

LESIÓN POR INYECCIÓN

Las altas presiones creadas por una lavadora a presión pueden causar lesiones por inyección de líquido, laceraciones graves, amputaciones y/o la muerte. Para evitar estos peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura cuando use una lavadora a presión y nunca intente tocar una fuga en una manguera o accesorio de alta presión.

Una bomba de lavado a presión está diseñada para funcionar con agua que fluye a través de ella. El agua lubrica y enfría los componentes internos de la bomba. Operar una bomba de lavadora a presión sin agua dañará gravemente los sellos de la bomba y otros componentes internos. Los daños causados por operar la bomba de la lavadora a presión sin agua no están cubiertos por la garantía. Asegúrese de seguir las instrucciones a continuación para purgar correctamente el aire de la bomba de la lavadora a presión antes de arrancar el motor.

1. Conecte todas las mangueras siguiendo los pasos descritos en la sección CONEXIÓN DE MANGUERAS de este manual y luego abra la fuente de agua fría.
2. Apunte la pistola rociadora en una dirección segura, después apriete y mantenga presionado el gatillo durante por lo menos 30 segundos o hasta que el agua fluya de manera constante y se purgue todo el aire de la bomba y las mangueras.

3. Revise las mangueras y conexiones respecto a fugas. Si se encuentran fugas, apague la máquina, apunte la pistola rociadora en una dirección segura y apriete el gatillo para aliviar cualquier presión acumulada en el sistema. Nunca intente tocar una fuga en una manguera o accesorio de alta presión. Nunca intente reparar una manguera de alta presión.

4. Conecte el seguro del gatillo.

Selección de boquillas

Las boquillas suministradas con la lavadora a presión tienen patrones de rociado específicos diseñados para limpiar diferentes superficies. El uso de una boquilla incorrecta puede dañar las superficies. Consulte la siguiente tabla para seleccionar la boquilla correcta antes de usar la lavadora a presión. NOTA: La selección de boquillas incluidas puede variar según los modelos de lavadoras a presión.

Color	Patrón de rociado		SuperficiesUsos
Rojo	[022V]ALTA PRESIÓN	Limpieza de puntos de superficies duras, sin pintar y áreas de alto alcance	Metal y hormigón sin pintarNO usar en madera.
Amarillo	ALTA PRESIÓN	Limpieza intensa de superficies sin pintar	Parrillas, entradas para vehículos, pasillos de concreto y ladrillo, bloque y estuco sin pintar
Verde	[0227]ALTA PRESIÓN	Boquilla de limpieza estándar para la mayoría de aplicaciones	Herramientas de jardín, aceras, muebles de jardín, revestimientos sin pintar, estuco, canaletas, aleros, superficies de concreto y ladrillo
Blanco	[01078]4U ALTA PRESIÓN	Limpieza de superficies pintadas o delicadas	Automóvil, camión, RV, marino, madera, ladrillo pintado, estuco pintado, vinilo y revestimiento pintado
Negro	[2330]BAJA PRESIÓN	Aplica soluciones de limpieza	Seguro en todas las superficies. Siempre verifique la compatibilidad de las soluciones de limpieza antes de su uso.

AVISO

DAÑO POR ROCÍO

El rociado de alta presión puede dañar las plantas y otras superficies como madera, vidrio, pintura, calcomanías y terminaciones de automóviles, y objetos delicados. Para evitar causar daños, cubra las plantas antes de rociar cerca de ellas, consulte la tabla de Selección de boquillas en este manual para la selección correcta de boquillas y pruebe las superficies antes de rociar para asegurarse que sean lo suficientemente fuertes para resistir el rociado de alta presión.

Instalación de boquillas

Si el motor está funcionando, asegúrese que el bloqueo del gatillo esté en la posición bloqueada antes de retirar e instalar las boquillas.

Para colocar una boquilla en la varilla de rociado, jale el acoplador de conexión rápida hacia atrás, inserte la boquilla y luego suelte el acoplador para que vuelva a colocarse en su lugar. Una vez instalada, jale la boquilla para asegurarse que quede fija.

LISTA DE VERIFICACIÓN DE OPERACIÓN

LISTA DE VERIFICACIÓN DE OPERACIÓN

Intentar arrancar el motor incorrectamente o usar la lavadora a presión incorrectamente puede resultar en daño al motor y/o lavadora a presión, y puede causar lesiones serias o la muerte. Para evitar estos peligros, asegúrese de leer, comprender y seguir los pasos descritos en la sección LISTA DE VERIFICACIÓN DE OPERACIÓN del manual del propietario antes de arrancar el motor, y siga todas las pautas para el uso adecuado de la lavadora a presión.

Ubicación

Coloque la lavadora a presión en una superficie nivelada en el exterior en un área bien ventilada antes de ponerla en operación. Mantenga todos los materiales inflamables por lo menos a cinco pies de distancia de todos los lados del producto.

• Nunca use la lavadora a presión dentro de una casa, garaje o cualquier otro tipo de recinto, incluso si las puertas y ventanas están abiertas. Opere el motor en el exterior por lo menos a 20 pies (6 metros) de distancia de ventanas, puertas y ductos de ventilación. Considere cuidadosamente la dirección del viento y las corrientes de aire cuando utilice la lavadora a presión en exteriores para evitar respirar el escape del motor.
• Siguiendo las instrucciones y recomendaciones del fabricante, instale alarmas de monóxido de carbono que funcionen con baterías en cualquier edificio ocupado cerca del motor en funcionamiento.
• Si siente dolor de cabeza, náuseas, mareos, somnolencia o debilidad mientras la lavadora a presión está en operación, salga al aire libre y busque atención médica de inmediato.

VAPORES TÓXICOS

El escape del motor contiene monóxido de carbono, un gas venenoso, inodoro e incoloro. Operar un motor en interiores lo matará en minutos. Nunca use este producto dentro de una casa, garaje o cualquier otro tipo de recinto, incluso si las puertas y ventanas están abiertas. Opere el motor en el exterior por lo menos a 20 pies (6 metros) de distancia de ventanas, puertas y ductos de ventilación. Considere cuidadosamente la dirección del viento y las corrientes de aire cuando utilice este producto al aire libre para evitar respirar el escape del motor. Siempre utilice un detector de monóxido de carbono en cualquier edificio ocupado cerca del motor en operación.

Operación a gran altitud (Solo modelos que no son EFI)

Este motor tendrá el desempeño adecuado del motor y el control de emisiones cuando se opere a una altitud de 5000 pies (1524 metros) o menos. Este motor requiere un juego de carburador de gran altitud para garantizar el desempeño adecuado del motor y el control de emisiones cuando se opera a altitudes superiores a 5000 pies (1524 metros). Operar la máquina con la configuración incorrecta del motor por encima de 5000 pies (1524 metros) puede aumentar sus emisiones, disminuir la eficiencia y el desempeño del combustible. Para obtener un juego de carburador para gran altitud, comuníquese con el centro de servicio autorizado más cercano.

AVISOAV

ALTITUD

Operar el motor con un juego de chorro de carburador para gran altitud a una altitud inferior a 5000 pies (1524 metros) hará que el motor se caliente demasiado. El sobrecalentamiento del motor puede provocar daños graves en el motor. Para evitar este peligro, asegúrese que esté instalado el juego de carburador correcto y que la mezcla de aire/combustible esté ajustada correctamente para su altitud.

Condiciones de operación

Antes de cada uso, verifique si hay piezas sueltas o dañadas, fugas y/o cualquier otra condición que pueda afectar la operación correcta. Repare o reemplace todas las partes dañadas y/o defectuosas con piezas autorizadas inmediatamente. No opere la máquina si faltan piezas, están rotas o no están autorizadas. Mantenga siempre todas las protecciones de seguridad en su lugar y en buen estado de operación. Por razones de seguridad, el fabricante recomienda que todo el mantenimiento y las reparaciones las realice un centro de servicio autorizado. Nunca anule las características de seguridad de este producto.

Antes de arrancar el motor, elimine el exceso de suciedad y escombros de las rejillas de ventilación, el escape y las áreas de retroceso del motor de arranque. Siempre opere la lavadora a presión en una superficie nivelada y nunca mueva ni incline la lavadora a presión mientras está en operación. Use la lavadora a presión sólo para el propósito para el que fue diseñada. Nunca tire de la manguera de suministro de agua o de la manguera de alta presión para mover la lavadora a presión. Esto podría dañar la manguera, la entrada y/o la salida de la bomba. Si tiene preguntas sobre el uso adecuado de su lavadora a presión, comuníquese con el servicio de atención al cliente al 1-833-362-7368 o [e-mail].

NIÑOS Y ADULTOS NO ENTRENADOS

No permita que niños o adultos no capacitados operen o jueguen con la lavadora a presión, ya que pueden sufrir lesiones graves o la muerte. Cualquier persona que opere la lavadora a presión debe recibir las instrucciones adecuadas, comprender el funcionamiento seguro y leer detenidamente el manual del propietario antes de operar este producto. Mantenga a los niños y las mascotas alejados de la hidrolimpiadora mientras esté funcionando. Apague siempre la lavadora a presión antes de abandonar el área.

! PELIGRO:

DESCARGA ELÉCTRICA

La pulverización de tomacorrientes o interruptores eléctricos, u objetos conectados a un circuito eléctrico podría provocar una descarga eléctrica fatal. Dirija el rociado lejos de receptáculos, interruptores y equipos eléctricos. Nunca limpie ningún dispositivo eléctrico, incluso cuando esté desconectado, a menos que se indique claramente en su manual que dicha limpieza está aprobada.

ADVERTENCIA:

RIESGO DE ESTALLIDO

La pulverización de líquidos a alta velocidad dirigida hacia los flancos de los neumáticos (como los de los automóviles, remolques y otros vehículos similares) podría dañar el flanco y provocar lesiones graves. En las lavadoras a presión de más de 11032 kpa (1600 psi) utilice la pulverización en abanico más ancha (boquilla de 40°) y pulverice a una distancia mínima de 200 mm (8") del flanco del neumático. No pulverice directamente sobre la unión entre el neumático y el borde.

PELIGRO:

RIESGO DE EXPLOSIÓN O INCENDIO

La operación de la lavadora a presión en un entorno explosivo podría provocar un incendio. Opere y coloque combustible al equipo en áreas bien ventiladas y libres de obstrucciones. Equipe las áreas con un extintor de incendios adecuado para incendios por gasolina.

PRECAUCION:

SUPERFICIES CALIENTES

Un motor en operación produce calor. Las superficies del motor, otros componentes relacionados y los gases de escape del motor se calientan lo suficiente como para causar quemaduras leves moderadas o encender materiales al entrar en contacto (como revestimientos interiores, plástico, goma, vinilo o la propia manguera de presión) y perjudicar a las plantas naturales. Para evitar quemaduras, no toque las superficies del motor ni los gases de escape mientras está en funcionamiento y deje que el motor se enfríe completamente antes de moverlo, tocarlo o realizar cualquier mantenimiento. Para evitar un incendio, mantenga todos los materiales inflamables al menos a cinco pies de distancia de todos los lados del producto. No permita que la manguera entre en contacto con el silenciador. Nunca cubra la lavadora a presión durante el funcionamiento o inmediatamente después de su uso.

ADVERTENCIA:

LESIÓN POR INYECCIÓN

Riesgo de inyección de líquido. Cuando utilice combinaciones de lanza y pistola rociadora con esta hidrolavadora, utilice una lanza que tenga al menos 31 pulgadas de largo.

ADVERTENCIA:

REVISIÓN ANTES DE OPERACIÓN

No revisar este producto antes de su uso podría crear una situación peligrosa que resulte en daños al producto, lesiones graves y/o la muerte. Para evitar estos peligros, revise la lavadora a presión antes de cada uso. Verifique si hay partes sueltas o dañadas, señales de fugas de aceite o combustible, protecciones faltantes, ventilas de enfriamiento obstruidas, o cualquier otra condición que pueda afectar la operación adecuada. Repare o reemplace todas las partes dañadas o defectuosas con piezas autorizadas y mantenga todas las protecciones de seguridad en su lugar y en buenas condiciones de operación antes de usar la lavadora a presión.

ADVERTENCIA:

LESIÓN POR INYECCIÓN

Las altas presiones creadas por una lavadora a presión pueden causar lesiones por inyección de líquido en la carne humana y animal, laceraciones graves, amputaciones y/o la muerte. Para evitar estos peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura cuando use una lavadora a presión y nunca intente tocar una fuga en una manguera o accesorio de alta presión. Nunca coloque las manos frente a la boquilla. Nunca se sujete de la manguera ni de los accesorios durante la operación. Nunca coloque ni quite la varilla ni los accesorios de la manguera mientras el sistema esté presurizado. Nunca apunte el pulverizador a personas o animales. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE Consulte al médico de inmediato.

ADVERTENCIA:

PARTES MÓVILES

Este producto tiene muchas partes que se mueven a altas velocidades. Las partes móviles pueden causar lesiones por aplastamiento, fracturas, laceraciones severas, y/o amputaciones traumáticas. Para evitar lesiones, nunca coloque los dedos, manos, pies, u otras partes del cuerpo cerca del motor en operación. Nunca opere el productor con las cubiertas, aros de refuerzo u otras protecciones retirados. No use ropa holgada, cordones que cuelguen, o cualquier otro artículo que cuelgue que se pudiera enredar en las partes móviles durante la operación. Ate el cabello largo y quítese las joyas antes de operar.

PRECAUCION:

LA CALIFICACIÓN DE PRESIÓN

Utilice únicamente accesorios o piezas de repuesto con una clasificación igual o superior a la clasificación de la lavadora a presión para evitar lesiones graves, daños a la lavadora a presión y/o daños a los accesorios.

Verificación de aceite del motor

PRECAUCION:

ACEITE CALIENTE

El aceite caliente puede provocar quemaduras graves. Para evitar quemarse al cambiar o revisar el aceite del motor, use guantes adecuados y cambie el aceite cuando el motor esté tibio pero no caliente.

AVISOAV

El sensor de bajo nivel de aceite (si está equipado) detendrá automáticamente el motor cuando el nivel de aceite caiga por debajo del límite de seguridad. Para evitar un paro inesperado, verifique el nivel de aceite antes de cada uso, llene hasta el límite superior y siempre opere el motor en una superficie nivelada.

AVISOAV

LLENE EL ACEITE DEL MOTOR ANTES DEL USO

El motor se envía de fábrica sin aceite. Operar el motor sin aceite resultará en daños severos al motor y anulará la garantía. Para evitar dañar el motor y anular la garantía, llene el motor con el tipo de aceite recomendado antes de arrancar.

AVISOAV

USE ACEITE DE MOTOR CORRECTO

El aceite es un factor importante en el desempeño y la vida útil de cualquier motor. El uso de aceite incorrecto puede dañar el motor y anular la garantía. Para evitar dañar el motor y anular la garantía, revise y cambie el aceite conforme sea necesario utilizando el aceite de motor correcto.

ABASTECIMIENTO DE COMBUSTIBLE

La gasolina es altamente inflamable y sus vapores son extremadamente explosivos. Los incendios y explosiones pueden causar quemaduras graves y/o la muerte. Mantenga la gasolina alejada de llamas, chispas y otras fuentes de ignición. Rellene el combustible al aire libre en un área bien ventilada con el motor parado y frío. Limpie la gasolina derramada y deje que el motor se seque antes de arrancar. Mantenga un extintor de incendios a mano mientras recarga combustible. No opere el motor con fugas en el sistema de combustible. No almacene gasolina cerca de otros materiales inflamables. Almacene el combustible dentro de un contenedor aprobado por OSHA en un lugar seguro, lejos del área de trabajo.

AVISOAV

GASOLINA VIEJA

La gasolina vieja puede crear depósitos que obstruyan los sistemas de combustible y dificulten el arranque y desempeño deficiente. Los daños causados por combustible viejo no están cubiertos por la garantía. Para minimizar los depósitos, evitar problemas de desempeño relacionados con el combustible antiguo y evitar costosos trabajos de reparación, no utilice gasolina con una antigüedad superior a 30 días.

AVISOAV

MEZCLAS DE ALCOHOL

El uso de gasolina con una mezcla de alcohol superior al 10% (E10) dañará el motor. Los daños causados por el uso de una mezcla de alcohol del 15% (E15), 85% (E85) o cualquier otra mezcla de alcohol superior al 10% (E10) no están cubiertos por la garantía. Para evitar daños en el motor causados por una mezcla de alcohol demasiado alta, use gasolina con un 10% de alcohol (E10) o menos.

AVISOAV

ADITIVOS DE GASOLINA

El uso de aditivos de limpieza del sistema de combustible puede dañar el motor y los sistemas de combustible. Los daños causados por el uso de aditivos de limpieza del sistema de combustible no están cubiertos por la garantía. Para evitar daños al motor y al sistema de combustible, no utilice aditivos de limpieza del sistema de combustible.

AVISOAV

ALMACENAMIENTO DE GASOLINA

Es importante evitar que se formen depósitos de hule en las partes esenciales del sistema de combustible, como el carburador, el filtro de combustible, la manguera de combustible o el tanque durante el almacenamiento. Los combustibles mezclados con alcohol (también llamados gasohol, etanol o metanol) atraen la humedad, lo que conduce a la separación y formación de ácidos durante el almacenamiento. Los depósitos de combustible ácido y goma pueden dañar el sistema de combustible del motor mientras está almacenado. Los daños causados por el uso de combustible viejo, rancio o contaminado no están cubiertos por la garantía.

AVISOAV

NO LLENE DEMASIADO EL TANQUE DE COMBUSTIBLE

El llenado excesivo del tanque de combustible puede provocar daños en el cartucho de carbón (si está equipado), un desempeño deficiente del motor y anular la garantía. Para evitar estos peligros, no llene el tanque de combustible por encima del nivel máximo.

1. Verifique el combustible con el motor apagado y la lavadora a presión en una superficie nivelada.
2. Retire la tapa del tanque de combustible, verifique el nivel de combustible y entonces llene el tanque de combustible si es necesario. Para conocer la ubicación de la tapa de combustible, consulte la sección UBICACIONES DE COMPONENTES de este manual.
3. No utilice gasolina que tenga más de 30 días. Utilice únicamente gasolina regular sin plomo limpia y fresca con un octanaje mínimo de 87. No mezcle aceite con gasolina. No utilice gasolina que contenga más de un 10% de alcohol etílico. E15, E20 y E85 no son combustibles aprobados y no deben utilizarse.
4. No llene el tanque de combustible por encima del nivel máximo de combustible para dejar espacio para la expansión del combustible. Para conocer la capacidad de combustible, consulte la sección ESPECIFICACIONES del manual del motor.
5. Reemplace la tapa del tanque de combustible. Nunca opere el motor sin la tapa de combustible instalada.

NOTA: El uso de un estabilizador de combustible (se vende por separado) al almacenar gasolina puede ayudar a prevenir problemas relacionados con el almacenamiento de gasolina mezclada con alcohol etanol. Siempre siga las instrucciones proporcionadas por el fabricante del estabilizador de combustible para mezclar y usar correctamente.

LISTA DE VERIFICACIÓN DE OPERACIÓN

Intentar arrancar el motor incorrectamente o usar la lavadora a presión incorrectamente puede resultar en daño al motor y/o lavadora a presión, y puede causar lesiones serias o la muerte. Para evitar estos peligros, asegúrese de leer, comprender y seguir los pasos descritos en la sección LISTA DE VERIFICACIÓN DE OPERACIÓN del manual del propietario antes de arrancar el motor, y siga todas las pautas para el uso adecuado de la lavadora a presión.

DAÑO DE LA BOMBA

Operar la lavadora a presión durante más de dos minutos sin apretar el gatillo de la pistola rociadora sobrecalentará la bomba y posiblemente causará daños. La válvula de alivio térmico se abrirá y rociará agua para ayudar a enfriar la bomba a medida que se sobrecalienta. Nunca altere la válvula de alivio térmico. Para evitar el sobrecalentamiento de la bomba, apague el motor si no la va a utilizar durante más de dos minutos.

Arranque del motor

1. Complete los pasos de la sección LISTA DE VERIFICACIÓN DE OPERACIÓN de este manual antes de arrancar el motor. Si no lo hace, podría dañar la bomba o el motor. Si es necesario, consulte el Manual del propietario del motor para obtener instrucciones de arranque específicas.

La fuente de agua debe estar conectada, abierta, el aire purgado del sistema y el seguro del gatillo colocado en la posición bloqueada.

1. Gire la válvula de combustible a la posición ON (si está equipado).

1. Deslice el acelerador a la posición CORRER (si está equipado).

1. Si está equipado, mueva el estrangulador a CHOKE (cerrado) para arrancar un motor FRÍO. Muévalo a RUN (abierto) para arrancar un motor CALIENTE.

NOTA: La posición inicial del estrangulador variará según la temperatura del motor. Si arranca un motor frío, mueva la palanca del estrangulador hacia la posición CERRADO. Si arranca un motor caliente, mueva la palanca del estrangulador hacia la posición ABIERTO.

5A. (Arranque eléctrico) Gire la llave más allá de la posición ON a la posición START y manténgala presionada hasta que arranque el motor. Si el motor no arranca después de 5 segundos, suelte la llave y deje que el motor de arranque se enfríe durante 1 minuto antes de intentar arrancar el motor nuevamente. Permita que la llave regrese a la posición ON una vez que arranque el motor.

DAÑOS POR PULVERIZACIÓN

¡Permitir que el motor de arranque gire constantemente dañará el motor de arranque! Si el motor no arranca después de dos intentos, consulte la sección SOLUCIÓN DE PROBLEMAS para obtener ayuda.

5B. (Arranque manual) Si está equipado, jale el retroceso lentamente hasta sentir resistencia, luego tire rápidamente para arrancar el motor. No permita que la agarradera de arranque vuelva a su posición. Lentamente, colóquela nuevamente en posición en forma manual.

NOTA: Si el motor no arranca después de dos tirones, apriete el gatillo de la pistola para liberar la presión almacenada. Luego, intente nuevamente arrancar el motor.

RETRACCIÓN RÁPIDA

La retracción rápida (también conocida como contragolpe) del cable de arranque de retroceso del motor tirará de su mano y brazo hacia el motor más rápido de lo que puede soltar el mango, lo que provocará esguinces, fracturas de huesos, laceraciones y/o amputaciones traumáticas. El contragolpe a menudo es causado por fallas internas del motor y/o técnicas de arranque incorrectas. Para evitar el contragolpe, siga el programa de mantenimiento apropiado, las instrucciones de arranque y haga que un centro de servicio autorizado realice el trabajo de reparación.

1. Una vez que el motor arranque, mueva lentamente la palanca del estrangulador (si está equipada) a la posición RUN (abierta) mientras el motor funciona. Si el motor falla, mueva el estrangulador hacia CHOKE (cerrada) hasta que el motor se haya calentado.

1. Permita que el motor se caliente durante 1-2 minutos antes de usar el producto, apretando ocasionalmente el gatillo de la pistola rociadora para permitir que el agua fluya a través de la bomba y evitar el sobrecalentamiento y causar daños a la bomba.

NOTA: Siempre asegure el bloqueo del gatillo cuando la pistola rociadora no esté en uso para evitar una operación accidental. Nunca asegure permanentemente el gatillo en la posición de retraída (abierta).

AVISOAV

DAÑO DE LA BOMBA

Cerrar el suministro de agua a su bomba con el motor en operación dañará la bomba. Los daños causados por operar la bomba sin agua no están cubiertos por la garantía. Para evitar este peligro, apague siempre el motor antes de cerrar el suministro de agua.

1. Ajuste el bloqueo del gatillo en la pistola rociadora.
2. Deslice el acelerador a la posición LENTO (si está equipado).
3. Gire el interruptor del motor a la posición APAGADO.
4. Gire la válvula de combustible a la posición OFF (si está equipado).
5. Cierre el suministro de agua.
6. Suelte el seguro del gatillo y después apriete el gatillo de la pistola rociadora para aliviar la presión en la manguera y la bomba.
7. Deje que el motor se enfríe completamente antes de manipularlo y almacenarlo.

CONSEJOS DE OPERACIÓN

Términos

• PSI - Libras por pulgada cuadrada (PSI) es la unidad para medir la presión del agua. En relación con una lavadora a presión, cuanto mayor sea el número de PSI, mayor será la presión y el potencia de extracción producidos.
• GPM - Galones por minuto (GPM) es el caudal de agua. En relación a una lavadora a presión, cuanto mayor sea el GPM, mayor será el caudal o potencia de enjuague producida.
• CU - Las unidades de limpieza expresan la eficiencia de la lavadora a presión. Las unidades de limpieza se calculan multiplicando el PSI por el GPM. Cuanto mayor sea la CU, será más eficiente la lavadora a presión.

Preparación

- Lea todas las advertencias e instrucciones en éste y todos los manuales que vienen con la lavadora a presión.

- Retire todos los juguetes, bicicletas, muebles de jardín, etc. del área de trabajo si no se van a limpiar.

- Barra la suciedad suelta y los escombros de la superficie que lavará a presión.

- Cubra las plantas cercanas para evitar dañarlas con el rociador de agua a presión.

- Tenga cuidado al rociar ventanas. Utilice siempre la boquilla blanca de 40^ y manténgase por lo menos a 4 pies de distancia.

- Coloque lonas para recoger los pedazos de pintura y otros desechos que se desprendan con el rocío. Las pinturas exteriores usadas antes de 1977 pueden contener plomo y producirán astillas que deberán recolectarse y desecharse en una instalación de desechos peligrosos.

- Para minimizar la infiltración de agua al motor de la lavadora a presión, ubique la lavadora a presión lo más lejos posible del sitio de limpieza durante la operación.

Lavado a presión

• Un rociado más ancho equivale a una limpieza más rápida, mientras que un rociado más apretado equivale a una limpieza más profunda.
• Mantenga la boquilla a unos 4 pies de distancia del revestimiento para evitar daños.
• Comience a lavar el revestimiento en la parte inferior y avance hacia arriba, luego enjuaque de arriba hacia abajo.
• Evite que el agua suba detrás del revestimiento.
• Utilice pasadas superpuestas para una limpieza uniforme.
• Trabaie en áreas pequeñas para evitar que el jabón se segue.
• No apunte la boquilla directamente a la superficie. Sostenga la varita en un ángulo de 45 con respecto a la superficie a una distancia que limpie bien sin causar daños.

Ajuste de la presión de la superficie

• Aléjese de la superficie a limpiar. Cuanto más lejos coloque la boquilla de la superficie a limpiar, menor será la presión para llegar a la superficie.
• Cambie a la boquilla blanca de 40^ . Esta boquilla produce un rociado de menor presión y mayor ancho.

Ajuste de la perilla de control manual del descargador para ajustar la presión

ADVERTENCIA:

DAÑO DE LA BOMBA

No retire la perilla de control manual del descargador. No apriete demasiado la perilla de control manual del descargador. Apretar demasiado la perilla más allá del tope incorporado puede provocar lesiones graves, rotura de la perilla y/o reparaciones costosas. No intente aumentar la presión más allá de la presión preestablecida de fábrica.

El ajuste de presión más alto está preestablecido en fábrica para lograr una presión óptima para la limpieza. Si necesita reducir la presión, su unidad puede estar equipada con una perilla de control manual del descargador que le permite ajustar la presión. El estilo de la perilla de control manual del descargador puede diferir de los que se muestran

a continuación.

- Si está equipado con una perilla de control manual del descargador, reduzca la presión girando la perilla de control manual del descargador en el sentido contrario a las agujas del reloj hasta alcanzar la presión deseada.

- Gire la perilla de control manual del descargador en el sentido de las agujas del reloj hasta que se detenga para volver al ajuste de presión más alto preestablecido en fábrica.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA	POSIBLE SOLUCIÓN
El motor no arranca.Consulte el Manual de propietario del motor para obtener más información sobre la solución de problemas del motor.	El tanque de combustible está vacío.	Agregue combustible nuevo.
	La presión del agua en la bomba impide que el motor gire.	Apunte la pistola rociadora en una dirección segura y apriete el gatillo para liberar la presión del agua en la bomba.
	El estrangulador del motor está en la posición incorrecta.	Consulte la sección ARRANQUE DEL MOTOR de este manual para conocer la posición correcta del estrangulador.
	El cable de la bujía no está conectado a la bujía.	Conecte el cable de la bujía.
	El interruptor del motor está en la posición APAGADO.	Gire el interruptor del motor a la posición ON.
	La válvula de combustible del motor está CERRADA.	ABRA la válvula de combustible.
	El aceite del motor está bajo. Si el motor está equipado con un sensor de bajo nivel de aceite, el motor no arrancará.	Revise el nivel de aceite del motor. Llene conforme al manual del motor.
La lavadora a presión genera poca o ninguna presión de agua.	Hay aire atrapado en la bomba y/o las mangueras.	Consulte la sección PURGA DE LA BOMBA de este manual para eliminar el aire de la bomba y las mangueras.
	La fuente de agua es insuficiente.	Asegúrese de que la fuente de agua pueda suministrar al menos el GPM nominal de la hidrolavadora a 20 PSI.
	La boquilla está obstruida.	Limpie la boquilla de acuerdo con la sección MANTENIMIENTO de este manual.
	La rejilla de entrada de agua está obstruida.	Limpie la pantalla de entrada de agua conforme a la sección MANTENIMIENTO de este manual.
	La manguera de alta presión es demasiado larga.	La manguera de alta presión debe tener menos de 100 pies de longitud.
	El estrangulador del motor está en la posición CHOKE.	Mueva el estrangulador del motor a la posición RUN.
No succionará detergente.	Sello o empaquetadura gastada.	Póngase en contacto con servicio al cliente al 1-833-362-7368
No succionará detergente (continuación)	La varilla rociadora no está en baja presión.	Inserte la boquilla negra de "jabón".
	Filtro de detergente obstruido.	Limpie el filtro.
	El filtro de detergente no está sumergido en el detergente.	Asegúrese que el extremo del filtro de la manguera del sifón de detergente esté completamente sumergido en el detergente.
	El detergente es demasiado espeso.	Detergente diluido. El detergente debe tener la misma consistencia que el agua.
	La manguera de alta presión es demasiado larga.	Alargue la manguera de suministro de agua y acorte la manguera de alta presión.
	El detergente se seca dentro del inyector de detergente.	Póngase en contacto con servicio al cliente al 1-833-362-7368
Fuga de agua en la bomba.	Conexiones sueltas.	Apriete las conexiones.
	Anillo O desgastado o roto.	Verifique y reemplace.
	Empaque del pistón desgastado.	Póngase en contacto con servicio al cliente al 1-833-362-7368
	Cabezal de bomba o tubos dañados por congelamiento.	Póngase en contacto con servicio al cliente al 1-833-362-7368
La bomba o la boquilla pulsa.	Boquilla obstruida.	Limpie la boquilla de acuerdo con la sección MANTENIMIENTO de este manual.
Fuga de aceite de la bomba.	Tapón de drenaje suelto.	Apriete.
	Anillo O del tapón de drenaje desgastado.	Verifique y reemplace.
	Bomba de aceite llena en exceso.	Verifique la cantidad correcta.
	Aceite incorrecto utilizado.	Drene y llene con el tipo y la cantidad correctos de aceite.
	El tapón de ventilación está obstruido.	Limpie el tapón de ventilación; sople aire a través de la ventilación para eliminar el bloqueo. Si el problema persiste, reemplace el tapón.
	Sellos de aceite desgastados.	Póngase en contacto con servicio al cliente al 1-833-362-7368
Filtración de agua en la conexión pistola/varillas pulverizadoras	Junta tórica rota o desgastada.	Verifique y cambie.
	Conexión de la manguera rota.	Ajuste.

Para obtener ayuda adicional o encontrar su centro de servicio autorizado local, llame al 1-833-362-7368 o envíe un correo electrónico a [e-mail].

Por razones de seguridad, el fabricante recomienda que todos los servicios y reparaciones de la lavadora a presión sean realizados por un centro de servicio autorizado. Todos los reemplazos o reparaciones bajo garantía deben ser realizados por un centro de distribución o servicio autorizado. Para encontrar un centro de servicio autorizado cerca de usted, hacer un reclamo de garantía u obtener una reparación de garantía autorizada, llame al 1-833-362-7368 o envíe un correo electrónico a [e-mail].

Es responsabilidad del propietario y/o del operador completar todo el mantenimiento programado antes de operar la lavadora a presión. Asegúrese de seguir las recomendaciones de inspección y mantenimiento que se enumeran en todos los manuales que acompañan a esta unidad.

Mantenimiento

Antes de cada uso, revise la lavadora a presión respecto a fugas, piezas sueltas o dañadas y cualquier otra condición que pueda afectar la operación correcta. Asegúrese que todas las protecciones de seguridad estén en su lugar y en buenas condiciones de operación. Revise todas las rejillas de ventilación y las ranuras de enfriamiento para asegurarse que estén limpias y sin obstrucciones. Repare o reemplace todas las piezas dañadas o defectuosas con piezas autorizadas de inmediato. Por razones de seguridad, el fabricante recomienda que todos los servicios y reparaciones de la lavadora a presión sean realizados por un centro de servicio autorizado. Nunca intente reparar una manguera de alta presión.

ADVERTENCIA:

RIESGO DE QUEMADURA

Cuando realice el mantenimiento, es posible que se exponga a superficies calientes, presión de agua o piezas movibles, que pueden causar lesiones graves o la muerte.

ADVERTENCIA:

RIESGO DE INCENDIO

Siempre desconecte el cable de la bujía, deje que el motor se enfríe y libere toda la presión del agua antes de realizar cualquier mantenimiento o reparación. Se pueden producir lesiones si no se reduce la presión del sistema antes de intentar el mantenimiento o el desmontaje. El motor contiene combustible inflamable. No fume ni trabaje cerca de llamas abiertas mientras realiza el mantenimiento.

ADVERTENCIA:

LESIÓN POR MODIFICACIÓN

Nunca modifique el producto ni ninguna parte del mismo. Podrían producirse daños o lesiones personales.

Limpieza de lavadora a presión

Siempre limpie la lavadora a presión con el motor apagado y frío. Para limpiar la lavadora a presión, primero use un compresor de aire ajustado a no más de 25 PSI para limpiar la suciedad y los escombros de las superficies, las rejillas de ventilación y las ranuras de enfriamiento de la lavadora a presión. Después, limpie el exterior con un paño húmedo.

AVISOAVI

LIMPIEZA

El agua puede dañar los componentes del motor de la lavadora a presión si se deja entrar a través de las ranuras de enfriamiento u otros orificios. Los daños causados por la entrada de agua no están cubiertos por la garantía. Para evitar daños por agua en el motor, no use una lavadora a presión, manguera de jardín o cualquier otra fuente de agua corriente para limpiar el motor de la lavadora a presión, y nunca sumerja el motor de la lavadora a presión en ningún líquido.

AVISOAV

LIMPIADORES QUIMICOS

El uso de limpiadores químicos y/o líquidos corrosivos puede dañar los sellos de la lavadora a presión y componentes internos. Daños causados por limpiadores químicos y líquidos corrosivos no están cubiertos por la garantía. Para evitar estos peligros, utilice únicamente productos de limpieza aprobados, nunca use blanqueador y siempre deje correr agua limpia a través de la lavadora a presión después de usar productos químicos de limpieza.

Conexiones

Las conexiones de la manguera, la pistola rociadora y la bomba deben limpiarse y lubricarse con una capa delgada de grasa de litio con regularidad para evitar daños y fugas en los anillos O.

Limpieza de boquillas

Si una boquilla se obstruye, la bomba puede vibrar y los patrones de rociado pueden cambiar. Si no se limpia la boquilla, se puede desarrollar una presión excesiva que posiblemente dañe la bomba u otros accesorios. Revise las boquillas antes de usarlas y siga las instrucciones de esta sección para el procedimiento de limpieza de las boquillas adecuado.

1. Apague la lavadora a presión.

2. Cierre el suministro de agua.

3. Apunte la pistola rociadora en una dirección segura y apriete el gatillo para aliviar la presión del agua.

4. Ajuste el bloqueo del gatillo.

5. Retire la boquilla del conector rápido de la lanza.

6. Elimine cualquier obstrucción de la boquilla insertando la herramienta de limpieza de boquillas incluida.

1. Enjuague cualquier residuo suelto de la boquilla dirigiendo una manguera de jardín en funcionamiento hacia la salida de la boquilla durante por lo menos 30 segundos.

Filtros de entrada de agua

Antes de cada uso, verifique el filtro de entrada de malla y límpielo siguiendo los pasos a continuación. Nunca opere la lavadora a presión sin el filtro de entrada de pantalla correctamente instalado.

1. Retire el filtro del acoplador de la manguera de jardín.
2. Utilice agua de una manguera de jardín corriente para limpiar ambos lados del filtro.
3. Inserte el filtro limpio en la entrada de la bomba con el lado convexo hacia afuera.

El filtro de tapa azul debe revisarse periódicamente para determinar si es necesario limpiarlo.

1. Con el suministro de agua cerrado, desenroscar la tapa de la carcasa en la parte superior del filtro de agua.

1. Retire cualquier residuo alrededor de la pantalla de malla, dentro de la carcasa y la cubierta.

1. Con la manguera de jardín conectada, abra el agua durante unos segundos para eliminar los residuos que puedan quedar retenidos dentro de la carcasa.

1. Enrosque la tapa de la carcasa en la parte superior de la carcasa del filtro de agua; apriete la parte superior con la mano.

Mantenimiento de la bomba

Nota: La bomba se llenó con aceite en la fábrica. Consulte al fabricante de la bomba para conocer los intervalos de cambio de aceite y el aceite recomendados.

1. Mirilla de aceite
2. Tapón de llenado de aceite/tapa de ventilación
3. Manguera de drenaje de aceite/ Tapón de drenaje de aceite

Cómo cambiar el aceite de la bomba

1. Afloje el tapón de llenado de aceite de la bomba/tapa de ventilación.
2. Coloque un recipiente debajo del tapón de la manguera de drenaje de aceite.
3. Retire el tapón de la manguera de drenaje de aceite.
4. Una vez drenado el aceite, inserte el tapón de la manguera de drenaje de aceite; apriete firmemente.
5. Consulte al fabricante de su bomba para obtener el aceite recomendado adecuado.
6. Vuelve a llenar, asegurándose de que el nivel de aceite sea el adecuado en la mirilla, o el nivel máximo marcado en la varilla medidora, según lo recomendado por el fabricante de la bomba.
7. Inserte el tapón de llenado de aceite/tapa de ventilación; apriételo firmemente.

*Las ilustraciones son sólo de referencia y pueden no representar su modelo específico.

Mantenimiento de la caja de cambios de la bomba

(si está equipada)

Nota: La caja de engranajes de la bomba se llenó con aceite en la fábrica. El aceite preferido es un aceite SAE 75W-90 totalmente sintético. Cambie el aceite después de las primeras 50 horas de funcionamiento y cada 1000 horas a partir de entonces o una vez al año.

1. Mirilla de aceite
2. Tapón de llenado de aceite/tapa de ventilación
3. Tapón de la manguera de drenaje de aceite

Cómo cambiar el aceite de la caja de cambios de la bomba

1. Afloje el tapón de llenado de aceite de la caja de cambios/tapa de ventilación.
2. Coloque un recipiente debajo del tapón de la manguera de drenaje de aceite.
3. Retire el tapón de la manguera de drenaje de aceite.
4. Una vez drenado el aceite, inserte el tapón de la manguera de drenaje de aceite; apriete firmemente.
5. Rellene con aceite totalmente sintético SAE 75W-90.
6. Asegúrese de que el nivel de aceite alcance pero no supere el punto en el centro de la mirilla.
7. Inserte el tapón de llenado de aceite; apriételo firmemente.

Mantenimiento de la correa (si es aplicable)

Mantener la cantidad adecuada de tensión en las correas prolonga su vida útil y al mismo tiempo garantiza que se cumplan los parámetros operativos adecuados. La forma más sencilla de determinar la tensión es midiendo la cantidad de deflexión en las correas.

Quitar el protector de la correa de transmisión

1. Desconecte los cables de las bujías de las bujías. Déjelos colgar lejos de las bujías.
2. Con una llave para tuercas de 3/8", afloje y luego retire los pernos de montaje en la parte superior, inferior y/o laterales de la protección de la correa exterior. Retire la protección exterior de la correa del marco y colóquela a un lado.

Medición de la desviación de la correa

1. Con el uso de una cinta métrica o una vara, mida desde el centro del eje del motor hasta el centro del eje de la bomba. Multiplica esta medida por 1/64. Por ejemplo, una medida de 12" multiplicada por 1/64 equivale a 0,1875" (3/16"). Esta medida es la cantidad máxima de deflexión que debe medir en las correas de transmisión.

1. Coloque una regla encima de los cinturones. Con el dedo índice, empuje hacia abajo las correas centradas entre las poleas. Con una regla, mida la distancia entre la parte superior de los cinturones y la parte inferior de la regla. Si la medida excede el cálculo del Paso 3, es necesario apretar los cinturones.

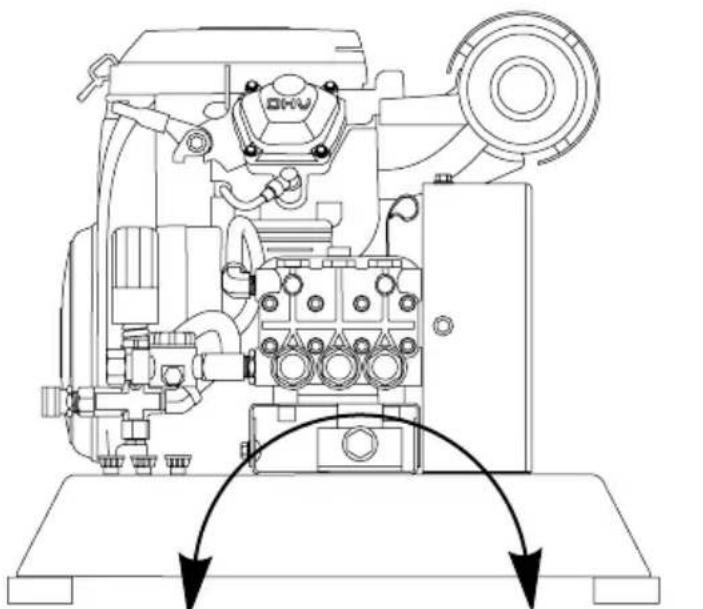

Ajuste del tensor de la bomba

1. Con una llave de 9/16", afloja los pernos de carro a cada lado del tensor de la bomba. No retire completamente los pernos del carro.

1. Usando una llave de 15/16", gire el perno en el sentido de las agujas del reloj para apretar la correa. Si fuera necesario aflojar la correa, gire el perno en el sentido contrario a las agujas del reloj.

1. Una vez que se haya logrado la tensión adecuada de la correa, apriete los pernos de carro en el tensor de la bomba usando una llave de 9/16".

2. Deslice el protector de la correa de transmisión en su lugar. Enrosque los pernos de montaje y luego apriételos con una llave para tuercas de 3/8".

3. Vuelva a conectar los cables de las bujías.

Mantenimiento del motor

Antes de cada uso, revise el motor en busca de piezas sueltas o dañadas, signos de fugas de aceite o combustible y/o cualquier otra condición que pueda afectar la operación correcta. Mantenga siempre todas las protecciones de seguridad en su lugar y en buen estado de operación. Repare o reemplace todas las partes dañadas o defectuosas inmediatamente.

Por razones de seguridad, el fabricante recomienda que todos los servicios y reparaciones del motor (incluyendo los dispositivos y sistemas de control de emisiones) sean realizados por un centro de servicio autorizado. Todos los reemplazos o reparaciones bajo garantía deben ser realizados por un centro de distribución o servicio autorizado. Para encontrar un centro de servicio autorizado cerca de usted, obtener información sobre cómo hacer un reclamo de garantía o hacer arreglos para reparaciones de garantía autorizadas, llame al 1-833-362-7368 o envíe un correo electrónico a [e-mail].

Para cualquier otra información sobre el mantenimiento del motor, consulte el manual del motor.

Almacenamiento durante dos meses o menos

1. Llene el tanque de combustible de acuerdo con la sección LISTA DE VERIFICACIÓN DE OPERACIÓN de este manual y después agregue un estabilizador de combustible conforme a las recomendaciones del fabricante. NOTA: El uso de un estabilizador de combustible (se vende por separado) al almacenar gasolina puede ayudar a prevenir problemas relacionados con los combustibles mezclados con alcohol en los motores de equipos eléctricos para exteriores. Siempre siga las instrucciones proporcionadas por el fabricante del estabilizador de combustible para mezclar y usar correctamente.
2. Complete los pasos de las secciones LISTA DE VERIFICACIÓN DE OPERACIÓN, CONEXIÓN DE MANGUERAS y CEBADO DE LA BOMBA de este manual.
3. Arranque el motor conforme a la sección ARRANQUE de este manual y hágalo funcionar durante diez (10) minutos para permitir que el combustible estabilizado circule por todo el sistema de combustible. Asegúrese de apretar el gatillo para que el agua fluya a través de la bomba y la pistola rociadora para evitar el sobrecalentamiento.
4. Gire el interruptor del motor a la posición APAGADO.
5. Cierre el suministro de agua. Retire la manguera de suministro de agua.
6. Apriete el gatillo de la pistola rociadora para aliviar la presión en la manguera y la bomba, después drene la manguera de alta presión. Desconecte la manguera de alta presión de la bomba y la pistola rociadora.
7. Deje que el motor se enfríe completamente.
8. Proteja la bomba utilizando Pump Guard SIMPSON ^® conforme la sección USO DE PUMP GUARD de este manual.
9. Guarde la lavadora a presión en un área limpia y seca, alejada de la luz solar directa.

Almacenamiento durante más de dos meses

1. Asegúrese que el motor esté completamente frío.
2. Retire todo el combustible del tanque de combustible, las líneas de combustible y el carburador aflojando el tornillo de drenaje en la parte inferior del carburador y drene el combustible en un recipiente apropiado.
3. Cambie el aceite del motor.
4. Retire la suciedad y los escombros del área alrededor de la bujía, luego use un enchufe de bujía o una llave para quitar la bujía.
5. Vierta .5 onzas (15 ml) de aceite nuevo en la cámara de combustión del motor, luego arranque lentamente el motor tirando del retroceso dos (2) veces para distribuir el aceite y lubricar el cilindro.
6. Instale la bujía.
7. Desconecte el cable negro negativo (-) de la batería (si está equipado).
8. Desconecte el cable rojo positivo (+) de la batería (si está equipado).
9. Vacíe la manguera de alta presión.
10. Se recomienda usar SIMPSON Pump Guard o un equivalente cuando se almacena la unidad durante más de 30 días y/o cuando se esperan temperaturas bajo cero.
11. Guarde la lavadora a presión en un área limpia y seca, alejada de la luz solar directa.

Transporte

TRANSPORTE

Dejar la lavadora a presión en un espacio cerrado donde la temperatura pueda aumentar en un vehículo de transporte puede hacer que el combustible se vaporice y posiblemente explote. Los incendios y explosiones pueden causar quemaduras graves y/o la muerte. Para evitar fugas o vaporización de combustible, asegure la lavadora a presión en un área bien ventilada fuera de la luz solar directa y otras fuentes de calor y no transporte la lavadora a presión en carreteras en mal estado a menos que el combustible se haya drenado previamente.

1. Gire el interruptor de control del motor a la posición APAGADO.
2. Gire la válvula de combustible a la posición OFF (si está equipado).
3. Para evitar derrames de combustible durante el transporte, mantenga la lavadora a presión en posición vertical sobre una superficie nivelada.
4. Cuando se cargue en un vehículo, asegure la lavadora a presión con correas o amarres para evitar que se vuelque y se dañe por deslizamiento.

NOTA: No opere la lavadora a presión mientras esté en el vehículo de transporte.

AVISOAV

DAÑO DE LA BOMBA

Dejar agua dentro de la bomba durante un clima helado causará daños severos a la bomba. Para evitar daños costosos, siempre trate la bomba con Pump Guard SIMPSON® para eliminar el agua atrapada y llenar la bomba con una solución lubricante y anticongelante.

Pump Guard SIMPSON® (se compra por separado) está formulado para proteger su bomba durante el almacenamiento a largo plazo y contra daños por congelamiento. Pump Guard debe usarse durante toda la temporada para mantener los sellos flexibles y bien lubricados. Antes de almacenar la unidad para el invierno o para cuando haya posibilidad de heladas, use Pump Guard para eliminar todo rastro de agua de las cavidades internas mientras las llena con una solución anticongelante. Pump Guard es un seguro para su inversión, utilícelo.

Simplemente use Pump Guard siguiendo estos sencillos pasos:

1. Atornille el adaptador Pump Guard en la entrada de la manguera de jardín de la bomba.

1. Mantenga presionado el botón hasta que toda el agua y Pump Guard comiencen a salir del puerto de alta presión.

1. Desenrosque el Pump Guard y luego prepare la lavadora a presión para almacenarla como se describe en ALMACENAMIENTO Y TRANSPORTE.

GARANTÍA LIMITADA COMERCIAL

TÉRMINOS DE LA COBERTURA DE LA GARANTÍA:

El fabricante de este producto se compromete a reparar o reemplazar las partes designadas que resulten defectuosas dentro del período de garantía que se indica a continuación, a discreción exclusiva del fabricante. Se aplican limitaciones / extensiones y exclusiones específicas.

Esta garantía cubre defectos de material y mano de obra y no fallas de partes debido al desgaste normal, depreciación, abuso, daño accidental, negligencia, uso inadecuado, mantenimiento, calidad del agua o almacenamiento. Para realizar una reclamación de acuerdo con los términos de la garantía, todas las partes que se consideren defectuosas deben conservarse y estar disponibles para su devolución previa solicitud a un Centro de servicio de garantía designado para la inspección de la garantía. Los juicios y decisiones del fabricante con respecto a la validez de las reclamaciones de garantía son finales.

Estas garantías pasan al usuario final y no son transferibles. Como Centro de servicio de garantía capacitado y autorizado por la fábrica, la fábrica respetará los términos de todas las garantías de los componentes y cumplirá los reclamos de las disposiciones de garantía correspondientes.

Esta garantía reemplaza todas las demás garantías, expresas o implícitas, incluyendo, entre otras, las garantías de comerciabilidad o idoneidad para un propósito particular y todas garantías tales quedan excluidas y rechazadas por el fabricante. La obligación de garantía del fabricante se limita a la reparación y reemplazo de productos defectuosos de acuerdo con lo dispuesto en este documento y el fabricante no será responsable de ninguna pérdida, daño o gasto adicional, incluyendo daños por envío, accidente, abuso, casos fortuitos, mal uso o negligencia. Tampoco lo es el daño por reparaciones utilizando partes no compradas al fabricante o las alteraciones realizadas por personal no autorizado por la fábrica. No instalar y operar el equipo de acuerdo con las pautas establecidas en el manual de instrucciones anulará la garantía.

ESTA GARANTÍA NO CUBRE:

Daños resultantes del envío (los reclamos deben presentarse con el transportista), accidente, abuso, caso fortuito, mal uso o negligencia. Esta garantía tampoco cubre daños por reparaciones o alteraciones realizadas por personal no autorizado por la fábrica o por no instalar y operar el equipo de acuerdo con las pautas establecidas en el manual de instrucciones. El fabricante no será responsable ante ninguna persona por daños consecuentes, lesiones personales o pérdidas comerciales.

RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):

Para procesar un reclamo de garantía en su lavadora a presión SIMPSON®, informe la inquietud al 1-833-362-7368 o [e-mail] para autorización y dirección al centro de servicio autorizado más cercano en su área. Conserve el recibo de venta original de la caja registradora como prueba de compra para el trabajo de garantía. Tenga un cuidado razonable en la operación y mantenimiento del producto como se describe en el (los) Manual(es) del Operador.

QUÉ NO CUBRE ESTA GARANTÍA:

• Daños por flete
• Daños por deterioro químico, agua salada, óxido o corrosión
• Daños causados por partes o accesorios no obtenidos de un distribuidor autorizado o no aprobados por el fabricante
• Desgaste normal de partes móviles o componentes afectados por partes móviles
• Piezas consumibles como: Filtro de combustible, filtro de aire, bujía(s), cuerda de arranque de retroceso, aceite y lubricante(s)
• Trabajo de mantenimiento periódico normal, como la limpieza del carburador y el drenaje del aceite del motor
• Daños por congelamiento

MOTOR Y SISTEMA DE CONTROL DE EMISIONES:

Cubierto por la garantía del fabricante del motor. Consulte el manual del motor para obtener más detalles.

BOMBA DE ALTA PRESIÓN (DEFECTOS DE MATERIAL Y MANO DE OBRA):

CINCO (5) años a partir de la fecha de compra.

MARCO (DEFECTOS EN MATERIALES Y MANO DE OBRA):

DIEZ (10) años a partir de la fecha de compra.

ACCESORIOS (DEFECTOS DE MATERIAL Y MANO DE OBRA):

Incluye boquillas, mangueras, pistolas rociadoras, varillas, llantas, patas

Noventa (90) días a partir de la fecha de compra.

LEA ESTE MANUAL DETENIDAMENTE ANTES DE LA OPERACIÓN

El incumplimiento de las instrucciones y precauciones de seguridad de este manual puede provocar daños a la propiedad, lesiones graves y/o la muerte.

CONSERVE ESTE MANUAL PARA FUTURA REFERENCIA

Copyright © 2025 FNA Group, Inc. Todos los derechos reservados.
