Tipo de producto	Cocina a gas
Marca	Haier
Modelo	HCR2250ADS
Número de quemadores	4
Tipo de encendido	Encendido eléctrico integrado
Seguridad	Dispositivo de seguridad antidesbordamiento de gas (termopar)
Material de la superficie	Vitrocerámica o acero esmaltado (según versión)
Rejillas	Rejillas de hierro fundido esmaltado
Dimensiones (L x P x A)	590 x 520 x 50 mm (estimación)
Recorte requerido	560 x 490 mm (estimación)
Peso neto	Aproximadamente 10 kg
Alimentación	Gas natural (G20) o bombona (G30/G31), según ajuste
Potencia de los quemadores	Quemador rápido: 3,0 kW, quemadores semirrápidos: 1,7 kW, quemador auxiliar: 1,0 kW (estimación)
Clase de emisión de CO2	Clase A (estimación)
Mantenimiento y limpieza	Limpiar las rejillas y quemadores con agua jabonosa, superficie vitrocerámica con producto adecuado
Piezas de repuesto disponibles	Sí (rejillas, quemadores, perillas, etc.)
Reparabilidad	Fácil: piezas estándar, asistencia Haier
Índice de reparabilidad	7,5/10 (estimación)
Normas	CE, NF (estimación)

Preguntas frecuentes - HCR2250ADS HAIER

¿Cómo encender los quemadores?

Gire la perilla correspondiente al quemador a la posición de 'encendido' (generalmente presionando y girando) mientras presiona el botón de encendido eléctrico. Suelte después de unos segundos una vez que la llama se haya estabilizado.

¿Qué hacer si un quemador no se enciende?

Verifique que las tapas y cabezales del quemador estén correctamente colocados, limpios y secos. Asegúrese de que la alimentación de gas esté abierta. Si el encendido eléctrico no produce chispa, verifique la conexión eléctrica.

¿Cómo limpiar la encimera?

Use un paño suave y agua jabonosa para las partes esmaltadas. Para las superficies vitrocerámicas, emplee un producto específico y una rasqueta. Evite las esponjas abrasivas que rayen.

¿Qué tipo de gas usar?

El aparato está ajustado de fábrica para gas natural (G20). Para uso con bombona de butano/propano (G30/G31), debe reemplazar los inyectores y ajustar el by-pass. Consulte el manual.

¿Las rejillas se pueden poner en el lavavajillas?

Sí, las rejillas de hierro fundido esmaltado generalmente son compatibles con el lavavajillas, pero se recomienda el lavado a mano para preservar el esmalte.

¿Cómo ajustar la llama mínima?

Gire la perilla a la posición de 'ralentí' (a menudo el símbolo de 'llama pequeña'). La llama debe ser estable. Si se apaga, puede ajustar el by-pass con un destornillador fino, después de desconectar el aparato.

¿Qué hacer en caso de olor a gas?

Corte inmediatamente la alimentación de gas en la llave principal. No accione ningún interruptor eléctrico y ventile la habitación. Contacte a su instalador o al servicio de asistencia.

¿Cuáles son las dimensiones de recorte para empotrar?

Las dimensiones de recorte recomendadas son generalmente 560 x 490 mm. Verifique las medidas exactas en el manual de su modelo.

¿Cómo limpiar los quemadores?

Desmonte las tapas y cabezales del quemador. Límpielos con agua caliente jabonosa y un cepillo suave. Enjuague y seque cuidadosamente antes de volver a montar. No limpiar en el lavavajillas.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto (rejillas, quemadores, perillas, inyectores) están disponibles a través del servicio postventa de Haier o en sitios web especializados en repuestos de electrodomésticos.

MANUAL DE USUARIO HCR2250ADS HAIER

Estufa independiente para dos combustibles de 24" y 36"

El soporte anti-vuelco 58

PIEZAS Y CARACTERÍSTICAS ....63

CONTROL ELECTRÓNICO....65

Cómo Fijar el Reloj y el Temporizador....65

Cocción Programada 66

USO DE LA SUPERFICIE DE COCCIÓN....67

USO DEL HORNO 69

Cocinar con Hornos de Convección 69

Modos del Horno 70

Consejos y Técnicas de Horneado....71

Consejos y Técnicas de Horneado por Convección....72

Consejos y Técnicas del Asado por Convección....74

Consejos y Técnicas del Asado por Convección....76

CUIDADO DEL HORNO 77

Limpieza 77

SOLUCIÓN DE PROBLEMAS....80

Resolución de los Problemas de Horneado....80

Resolución de los Problemas de Funcionamiento 81

GARANTÍA LIMITADA....83

INFORMACIÓN A TENER EN CUENTA

Le agradecemos la compra de este producto de marca Haier. Este manual para el usuario le ayudará a obtener el mejor funcionamiento de su nueva estufa.

Para referencia futura, anote el número de modelo y de serie en el cuadro interior de la estufa, y la fecha de compra.

Engrape la prueba de compra a este manual para asistirle cuando necesite obtener servicio bajo la garantía.

Número de modelo

Número de serie

Fecha de compra

SEGURIDAD DE LA ESTUFA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO," "ADVERTENCIA" o "PRECAUCIÓN."

Estas palabras significan:

Se trata de una situación de peligro inminente. Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Se trata de una situación posiblemente peligrosa que, de no evitarse, podría causar la muerte o una lesión grave.

Se trata de una situación posiblemente peligrosa que, de no evitarse, podría causar lesiones moderadas o leves.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

ADVERTENCIA

Peligro de Incendio

Si no se siguen exactamente las instrucciones de esta guía, se puede ocasionar un incendio o explosión que dé como resultado daños materiales, lesiones personales o la muerte.

• NO almacene ni use gasolina u otros vapores y líquidos inflamables cerca de esta unidad o de cualquier otro electrodoméstico.
• QUÉ HACER SI PERCIBE OLOR A GAS
• No intente encender ningún electrodoméstico.
• No toque ningún interruptor eléctrico.
• No use ningún teléfono dentro del edificio.
• Llame inmediatamente al proveedor de gas desde el teléfono de su vecino. Siga las instrucciones del proveedor de gas.
• Si no se puede comunicar con el proveedor de gas, llame al departamento de bomberos.
• Un instalador calificado, una agencia de servicio o el proveedor de gas debe realizar la instalación y el servicio.

ADVERTENCIA

La ley de Agua potable y sustancias tóxicas de California obliga al Gobernador de California a publicar una lista de sustancias químicas conocidas en el Estado de California como causantes de cáncer, malformaciones congénitas u otros daños reproductivos y además, obliga a las empresas a advertir a las personas si creen que van a estar expuestas a tales sustancias químicas.

Este producto contiene una sustancia química que figura en la lista de sustancias peligrosas del Estado estadounidense de California y que se conoce como causante de cáncer, malformaciones congénitas u otros daños reproductivos. Este electrodoméstico puede provocar una baja exposición a algunas de las sustancias de la lista, incluidos el benceno, el formaldehído, el monóxido de carbono, el tolueno y el hollín.

ADVERTENCIA

Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto.

Conecte el soporte anti-vuelco a la pata trasera de la estufa.

Si traslada de lugar la estufa, vuelva a conectar el soporte anti-vuelco.

Consulte las instrucciones de instalación para más detalles.

No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos.

El soporte anti-vuelco y la pata trasera

Asegúrese de que el soporte anti-vuelco haya sido instalado:

- Deslice la estufa hacia adelante.

- Verifique que el soporte anti-vuelco esté bien asegurado al piso.

- Deslice la estufa para colocarla de nuevo en su lugar asegurándose de que la pata trasera quede debajo del soporte anti-vuelco.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico, lesiones a personas o daños al utilizar la estufa, siga precauciones básicas, incluyendo las siguientes:

• ADVERTENCIA: PARA REDUCIR EL RIESGO DE VUELCO DE LA ESTUFA, ESTA DEBE FIJARSE CON LA INSTALACIÓN ADECUADA DE DISPOSITIVOS ANTIVUELCO. PARA COMPROBAR SI LOS DISPOSITIVOS ESTÁN INSTALADOS DE FORMA ADECUADA, DESLICE LA ESTUFA COMPLETAMENTE HACIA ADELANTE, BUSQUE EL SOPORTE ANTIVUELCO SUJETO FIRMEMENTE A LA PARED DETRÁS DE LA ESTUFA Y DESLICE LA ESTUFA POR COMPLETO HACIA ATRÁS DE MODO QUE EL SOPORTE ANTIVUELCO QUEDE ENCIMA DEL REFUERZO TRASERO DE LA ESTUFA.
• ADVERTENCIA: Nunca use este aparato como calefactor de ambientes para calentar o entibiar la habitación. Si lo hace, puede provocar intoxicación por monóxido de carbono.
• ADVERTENCIA: NUNCA cubra las ranuras, orificios o pasajes en la parte inferior del horno ni cubra toda una rejilla con materiales tales como papel de aluminio. Si lo hace, bloqueará el flujo de aire en el horno y puede causar intoxicación por monóxido de carbono. Los forros de papel de aluminio también pueden atrapar el calor y provocar un riesgo de incendio.
• PRECAUCIÓN: No almacene artículos que interesen a los niños sobre el horno. Si los niños se trepan al aparato para alcanzar algún objeto, podrían sufrir una lesión grave.
• No se debe dejar a los niños solos o sin supervisión en el área donde el aparato está en uso. Jamás se les debe permitir que se sienten o se paren en alguna parte del aparato.
• Use la ropa apropiada - Nunca debe usar prendas holgadas o que cuelguen mientras esté usando la estufa.
• Servicio para el usuario – No repare ni reemplace ninguna pieza del horno, salvo que se recomiende específicamente. Hágalo reparar por un técnico de servicio autorizado.
• Almacenaje dentro o sobre el aparato - No se debe almacenar materiales inflamables cerca de las unidades de superficie.
• No use agua en incendios provocados por grasa - Extinga el incendio o la llama o use un extinguidor de tipo espuma o químico seco.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

- Use solo agarraderas de ollas secas - Las agarraderas de ollas húmedas o mojadas en las superficies calientes pueden ocasionar quemaduras por vapor. No deje que la agarradera de ollas toque los elementos calefactores calientes. No use una toalla ni otros paños voluminosos.

- NO TOQUE LAS UNIDADES EXTERIORES O ÁREAS CERCA DE LAS UNIDADES - Las unidades exteriores podrían estar calientes aún si están de color oscuro. Las áreas cercanas a las unidades exteriores se pueden calentar lo suficiente para ocasionar quemaduras. Durante y después del uso, no toque ni deje que la ropa u otros materiales inflamables toquen las unidades exteriores o las áreas cercanas a las unidades hasta que haya transcurrido tiempo suficiente para que se enfríen. Entre esas áreas, se encuentran la superficie de cocción y las superficies que están frente a la superficie de cocción.

- Nunca deje sin supervisión la superficie de cocción cuando está en uso. Los derrames por hervor causan salpicaduras grasosas y humeantes, las cuales pueden encenderse. Si derrama líquido sobre un quemador podría encenderse todo o parte de la llama o afectar el encendido de chispa.

- Utensilios de cocina vidriados – Solo algunos tipos de utensilios de vidrio, cerámica vitrificada, cerámica, loza de barro u otros utensilios vidriados son adecuados para usarse sobre la estufa sin que se rompan debido a cambios repentinos de temperatura.

- Los mangos deben colocarse hacia adentro y no deben sobrepasar las unidades de superficie adyacentes - Para reducir riesgos de quemaduras, incendio de materiales inflamables y salpicaduras debido a contacto accidental con el utensilio, el mango del utensilio debe colocarse hacia adentro y no debe sobrepasar las unidades de superficie adyacentes.

- Las agarraderas para ollas húmedas o mojadas en las superficies calientes pueden ocasionar quemaduras por vapor. No deje que la agarradera para ollas toque los elementos calefactores calientes. No use una toalla ni otros paños voluminosos. Algunos productos de limpieza pueden producir gases nocivos cuando se aplican en una superficie caliente.

- Tenga cuidado al abrir la puerta - Debe abrirla suavemente para dejar que salga el aire caliente o el vapor antes de quitar o volver a colocar alimentos.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• No ponga a calentar recipientes de alimentos cerrados - La acumulación de presión puede hacer que el recipiente explote y ocasione lesiones.
• No obstruya el flujo de aire para la combustión y la ventilación.
• Colocación de bastidores del horno: siempre coloque las parrillas del horno en el lugar deseado mientras el horno esté frío. Si se debe mover la parrilla mientras el horno está caliente, no permita que la agarradera de ollas entre en contacto con el elemento calefactor caliente.
• NO TOQUE LOS ELEMENTOS CALEFACTORES NI LAS SUPERFICIES INTERIORES DEL HORNO: los elementos calefactores podrían estar calientes, aún si están de color oscuro. Las superficies interiores de un horno se calientan lo suficiente como para causar quemaduras. Durante y después del uso, no toque ni deje que la ropa u otros materiales inflamables toquen los elementos calefactores ni las superficies interiores del horno hasta que haya transcurrido tiempo suficiente para que se enfríen. Otras superficies del electrodoméstico pueden calentarse lo suficiente como para causar quemaduras, entre esas superficies están los orificios de ventilación del horno y las superficies cercanas a esos orificios, las puertas del horno y las ventanas de las puertas del horno.
• Instalación adecuada: cuando se instale la estufa, deberá conectarse a tierra de acuerdo con los códigos locales, o en la ausencia de estos, con el Código Nacional Eléctrico (National Electrical Code), ANSI/NFPA 70. En Canadá, la estufa deberá conectarse a tierra de acuerdo con el Código canadiense de electricidad (Canadian Electrical Code). Cerciórese de que la instalación y puesta a tierra de la estufa sean efectuadas adecuadamente por un técnico competente.
• Desconecte el suministro eléctrico antes de dar servicio al electrodoméstico.
• Pueden producirse lesiones por el uso indebido de las puertas o cajones del electrodoméstico, como puede ser pisar, apoyarse o sentarse sobre las puertas o cajones.
• Mantenimiento – Mantenga el área de la estufa limpia y libre de materiales combustibles, gasolina y otros vapores y líquidos inflamables.
• Deberá ajustarse el tamaño de la llama del quemador superior de modo que no se extienda más allá del borde del recipiente de cocción.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Para las estufas con autolimpieza –

• No limpie la junta de la puerta. Es esencial para que quede bien sellada. Deberá tener cuidado de no frotar, dañar ni mover o quitar la junta de la puerta.
• No utilice limpiadores de horno – No deberá usarse ningún limpiador para horno comercial ni revestimiento protector para hornos de ninguna clase dentro ni alrededor de ninguna parte del horno.
• Limpie solo las piezas enumeradas en este manual.

Para unidades con campanas de ventilación -

• Limpie las campanas de ventilación con frecuencia - No se debe permitir que la grasa se acumule en la campana o en el filtro.
• Al flamear alimentos debajo de la campana, encienda el ventilador.

LEA Y GUARDE ESTAS INSTRUCCIONES

PIEZAS Y CARACTERÍSTICAS

Este manual abarca varios modelos diferentes. La estufa que usted adquirió puede tener algunos o todos los artículos que aparecen a continuación. Es posible que la ubicación y la apariencia de las características que se muestran aquí no coincidan con las de su modelo.

(A) Quemador de superficie trasero izquierdo (B) Quemador de superficie delantero izquierdo (C) Ducto de escape del horno (D) Placa con el número de modelo y de serie (E) Soporte antivuelco (F) Rejilla (G) Quemador de superficie trasero derecho (H) Quemador de superficie delantero derecho

(I) Panel de control (J) Junta de la puerta (K) Elemento para asar a la parrilla (L) Luz del horno (M) Elemento de convección y ventilador (N) Elemento inferior (no visible) (O) Ventana de la puerta del horno

Ⓐ Rejilla B Tapa del quemador © Cabeza del quemador

(D) Electrodo E Válvula de seguridad (en algunos modelos) F Posición OFF (Apagado) de la perilla de control

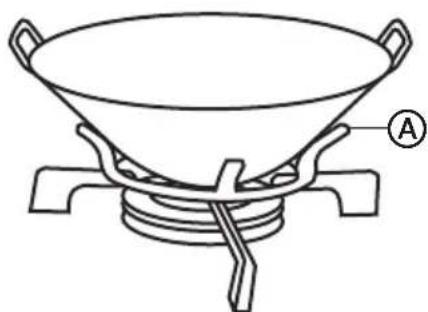

Accesorio

Tanto las ollas tipo wok con base plana como las ollas tipo wok con base redonda con aro (provisto) pueden utilizarse con todos los modelos.

(A) Quemador delantero izquierdo

B Quemador trasero izquierdo

© Quemador delantero derecho

D Quemador trasero derecho

E Perilla de temperatura del horno eléctrico

F Perilla de control del horno eléctrico

CÓMO FIJAR EL RELOJ Y EL TEMPORIZADOR

Su modelo tiene una pantalla digital, reloj de 12 horas con 3 botones de control.

IMPORTANTE: En caso de un corte de electricidad, se perderán todos los ajustes, incluido el indicador de tiempo. Cuando vuelva la electricidad, aparecerán la barra por encima de Timer Set (Ajuste del temporizador) y 12:00.

PARA FIJAR LA HORA DEL DÍA

Cuando se conecta la corriente, la pantalla muestra 12:00 y la barra por encima de "Set Clock" (Fijar el reloj).

Para fijar la hora correcta, presione la flecha hacia arriba o la flecha hacia abajo hasta que aparezca la hora correcta. Después de 5 segundos, el reloj se iniciará automáticamente, o puede presionar el botón de función para seleccionar la operación manual.

Ⓐ Disminuir tiempo

B Función

© Aumentar tiempo

PARA FIJAR EL TEMPORIZADOR

La cuenta regresiva del temporizador digital se puede fijar hasta las 23 horas y 59 minutos como máximo.

Para fijar el temporizador, presione el botón de función varias veces hasta que aparezca la barra por encima de Timer Set (Ajuste del temporizador). Una vez que suelta el botón de función, aparece la hora actual y la barra por encima de Timer Set (Ajuste del temporizador) destella. Cuando se presiona el botón de función, aparece el tiempo restante. Cuando se alcanza el tiempo de ajuste, desaparece Timer Set (Ajuste del temporizador) y la alarma sonará. Para detener la alarma, presione cualquier botón.

NOTA: Después de presionar el botón de función, debe ajustar el temporizador dentro de los 5 segundos.

ADVERTENCIA

Peligro de intoxicación por alimentos

No deje sus alimentos en el horno por más de una hora antes o después de su cocción.

No seguir esta instrucción puede ocasionar intoxicación alimentaria o enfermedad.

La cocción programada permite que el horno se pueda fijar para que se encienda a una hora determinada del día, cocine durante un período de tiempo determinado, y/o se apague automáticamente. El inicio diferido no debe usarse para alimentos como panes y tortas porque quizás no se horneen como es debido.

NOTA: Antes de fijar el reloj, asegúrese de que esté en la hora correcta del día. Vea "Para fijar la hora del día" anteriormente en esta sección.

1. Presione el botón de función varias veces hasta que la barra por encima de Cook Time (Tiempo de cocción) destelle y, a continuación, presione la flecha hacia arriba o hacia abajo para fijar el tiempo previsto para el horneado.
2. Presione el botón de función varias veces hasta que la barra por encima de End Time (Hora de finalización) destelle y, a continuación, presione el botón con la flecha hacia arriba o hacia abajo para fijar la hora en la que se deberá apagar el horno.
3. Fije la temperatura de cocción y el modo de cocción girando la perilla del termostato y la perilla del selector.
4. Después de seguir estos pasos, las barras por encima de Cook Time (Tiempo de cocción) y de End Time (Hora de finalización) destellarán, lo que indica que la función de cocción automática del horno está fijada.

Por ejemplo: Si el tiempo de cocción es de 45 minutos y desea terminar la cocción a las 6:00.

1. Presione el botón de función varias veces hasta que la barra por encima de Cook Time (Tiempo de cocción) destelle y, fije el tiempo de cocción en 45 minutos.
2. Presione el botón de función varias veces hasta que la barra por encima de End Time (Hora de finalización) destelle y, se fije la hora de finalización a las 6:00.

Después del ajuste anterior, aparece la hora actual y las barras por encima de Cook Time (Tiempo de cocción) y End Time (Hora de finalización) destellarán, lo que indica que se fija la función de cocción automática. Cuando el reloj muestra 5:15, el horno comenzará a cocinar automáticamente, y la barra Cook Time (Tiempo de cocción) destellará.

USO DE LA SUPERFICIE DE COCCIÓN

Lea las instrucciones antes de instalar o utilizar este electrodoméstico.

1. Este electrodoméstico deberá instalarse de acuerdo con las reglamentaciones vigentes y solamente se deberá utilizar en un lugar bien ventilado.
2. El uso de un electrodoméstico de cocción a gas produce calor y humedad en la habitación en la que está instalado. Asegúrese de que la cocina esté bien ventilada: mantenga los orificios de ventilación natural abiertos o instale un dispositivo de ventilación mecánica (campana de extracción mecánica).
3. El uso intensivo y prolongado del electrodoméstico puede requerir una ventilación adicional, tal como la abertura de una ventana, o una ventilación más eficaz, por ejemplo aumentar el nivel de ventilación mecánica donde se encuentre.

ENCENDIDO Y FUNCIONAMIENTO DE LOS QUEMADORES

Para encender un quemador, empuje hacia abajo la perilla mientras gira en el sentido contrario a las agujas del reloj, hasta que el indicador de la perilla esté alineado con el ícono de encendido.

Para los modelos con válvula de seguridad - Una vez que la llama está encendida, mantenga presionada la perilla durante unos 3 a 4 segundos hasta que el dispositivo mantenga el quemador automáticamente encendido. Si el quemador no se enciende, espere un minuto para que el gas se disipe antes de tratar de encenderlo de nuevo. Ajuste la intensidad de la llama girando la perilla en el sentido contrario a las agujas del reloj desde MAX (Máximo) a MIN (Mínimo).

Para apagar el quemador, gire la perilla en el sentido de las agujas del reloj hasta que el indicador de la perilla esté alineado con OFF (Apagado).

RECOMENDACIONES

Corte de electricidad

En el caso de un corte prolongado de electricidad, los quemadores de la superficie pueden encenderse manualmente. Mantenga un cerillo encendido cerca del quemador y gire la perilla en el sentido contrario a las agujas del reloj hasta que el indicador esté alineado con MAX (Máximo). Después de que se encienda el quemador, gire la perilla hasta el ajuste deseado.

En caso de extinción no intencional de la llama, la válvula de seguridad interviene cerrando el suministro de gas a los quemadores.

El encendedor eléctrico no se debe accionar durante más de 15 segundos. Si el quemador no se enciende o se apaga involuntariamente, cierre el quemador de inmediato y espere al menos 1 minuto antes de repetir. Una vez que se encienda, ajuste la llama según desee.

Para un menor consumo de gas y un mejor resultado, use sartenes con un diámetro que coincida con el quemador, a fin de evitar que la llama llegue a los lados de la sartén. Vea el Cuadro de recipientes. Use solamente cacerolas de base plana.

Apenas el líquido empiece a hervir, baje la llama a un nivel suficiente para mantener la ebullición.

ADECUE EL DIÁMETRO DE LA LLAMA AL DEL RECIPIENTE

La llama debería tener el mismo diámetro (o un poco menos) que la base del recipiente. No utilice sartenes pequeñas con una llama alta, porque las llamas podrían comerse los laterales del recipiente. Las sartenes o cazuelas de gran tamaño que requieran el uso de dos quemadores, deberían ponerse entre un quemador trasero y uno frontal, y no de lado a lado de la placa de cocción.

Utilice recipientes equilibrados

Las sartenes y ollas deben asentarse de manera estable en la parrilla de la placa de cocción, no deben bailar. Centre el recipiente sobre el quemador.

Utilice una tapa que encaje perfectamente con el recipiente

Una tapa adecuada ayuda a acortar el tiempo de cocción. Las sartenes con fondos planos y pesados proporcionan un calor uniforme y una gran estabilidad.

LLAMA DEMASIADO GRANDE PARA EL TAMAÑO DE LA CACEROLA

Cuadro de recipientes

Burner	Tamaño mínimo de sartén	Tamaño máximo de sartén
Auxiliar 3,5" (9,0 cm) 6,3" (16 cm)
Semirrápido 5,1" (13 cm) 7,1" (18 cm)
Rápido 5,9" (15 cm) 10,2" (26 cm)
Aro triple 8,3" (21 cm) 10,2" (26 cm)

COCINAR CON HORNOS DE CONVECCIÓN

En un horno convencional, las fuentes de calor se encienden y se apagan para mantener una temperatura media en la cavidad del horno. Debido a que la temperatura aumenta y disminuye gradualmente, se producen ligeras corrientes de aire en el interior del horno. Esta convección natural tiende a ser ineficaz, ya que las corrientes son irregulares y lentas. En este sistema de convección, el calor se "transmite" mediante un ventilador que proporciona circulación continua de aire caliente.

Este sistema de convección europeo proporciona una ingeniería de vanguardia y un diseño avanzado para crear el más sofisticado horno de convección. En los hornos de convección estándar, un ventilador simplemente hace circular el aire caliente alrededor de los alimentos. El sistema se caracteriza por la combinación de un elemento de calentamiento adicional situado alrededor del ventilador de convección y el panel de ventilación que distribuye el aire caliente en tres dimensiones: a lo largo de los laterales, la parte superior y el fondo de la cavidad del horno. Este sistema de convección europeo ayuda a que la temperatura del horno se mantenga más uniforme a lo largo de la cavidad del horno. El aire circulante ayuda a agilizar el proceso de cocción y cocina los alimentos de forma más uniforme. Al controlar el movimiento de aire caliente, la cocción por convección produce alimentos uniformemente dorados que están crujientes en su exterior, aunque jugosos en su interior. La cocción por convección funciona mejor para pan y pastas, así como para la carne y aves. Los alimentos que se elevan con aire, como los bollos de crema, los suflés y los merengues suben más que en un horno convencional. Las carnes quedan jugosas y tiernas a la vez que en su exterior están sabrosas y crujientes.

Al utilizar el sistema de convección europeo, es posible cocinar los alimentos a más baja temperatura y reducir los tiempos de cocción. Al utilizar este modo, la temperatura estándar del horno deberá reducirse en 25 °F (15 °C).

Los alimentos que necesiten menos tiempo de cocción deberán controlarse un poco antes de lo normal. Para conseguir los mejores resultados, los alimentos deben cocinarse destapados y en recipientes con bordes bajos para aprovechar la circulación forzada de aire. Al utilizar el modo de asado por convección, no es necesario reducir la temperatura estándar del horno.

VENTAJAS DE COCINAR POR CONVECCIÓN

• Incluso horneando, se logran alimentos dorados y crujientes.
• Durante el asado, los jugos y aromas quedan sellados en el interior mientras que el exterior es crujiente.
• La masa de levadura es más ligera, presentan una textura más uniforme, más dorados y crujientes.
• Los alimentos que suben mucho como los bollos de crema, los suflés, merengues se elevan más y son más ligeros.
• Es posible cocinar al mismo tiempo con múltiples rejillas sin transferir el sabor con buenos resultados. • Cocinar con múltiples rejillas ahorra tiempo.
• Prepara comidas completas de una sola vez sin transferir los sabores.
• Verduras deshidratadas, frutas y vegetales.
• No precisa moldes para horneados especiales.
• Ahorra tiempo y energía.
• El asado por convección permite el asado a la parrilla extraordinario con cortes más gruesos del alimento.

MODOS DEL HORNO

La perilla del termostato y la perilla de control se utilizan juntas para seleccionar los Modos del horno.

PERILLA DEL TERMOSTATO

Seleccione la temperatura de cocción girando la perilla en el sentido de las agujas del reloj hasta la temperatura requerida, entre 150 °F (66 °C) y Broil (Asar a la parrilla). La luz se encenderá cuando el horno esté precalentado. La luz se apagará cuando se haya alcanzado la temperatura deseada. La intermitencia regular señala que la temperatura del horno se mantiene constante a la temperatura fijada.

PERILLA DE CONTROL

Selecciona la función del horno. Cada una de las funciones enumeradas a continuación solo pueden utilizarse con la temperatura correcta.

Light (Ligera)

La luz del horno está encendida, sin modo de cocción seleccionado. Durante el funcionamiento del horno, la luz permanecerá encendida.

Bake (Horneado)

Temperatura establecida: de 120 °F (50 °C) a 485 °F (250 °C) (posición preestablecida en 410 °F (210 °C))

En el horneado se cocina con aire caliente. Tanto el elemento superior como el inferior se encienden en ciclos para mantener la temperatura del horno.

Pizza

Temperatura establecida: de 150°F a 450°F

Es un modo de cocción especial con aire caliente. Los elementos inferiores se encienden para cocinar pizza.

Low Broil (Asar a la parrilla, ajuste bajo)

Fije la temperatura: Broil (Asar a la parrilla)

Hay dos elementos para asar a la parrilla. En Low Broil (Asar a la parrilla, ajuste bajo), solamente el elemento interior está encendido.

High Broil (Asar a la parrilla, ajuste alto)

Fije la temperatura: Broil (Asar a la parrilla)

Hay dos elementos para asar a la parrilla. En Low Broil (Asar a la parrilla, ajuste bajo), solamente el elemento interior está encendido.

Conv Broil (Asado por convección)

Temperatura establecida: de 120 °F (50 °C) a 485 °F (250 °C) (posición preestablecida en 445 °F (230 °C))

El Asado por convección combina el calor intenso del elemento superior con el aire que circula por medio del ventilador de convección.

Conv Bake (Horneado por convección)

Temperatura establecida: de 120 °F (50 °C) a 480 °F (250 °C) (posición preestablecida en 375 °F (190 °C))

El horneado por convección cocina con aire que proviene de tercer elementos que se encuentra detrás de la pared trasera del horno. Este calor circula a través del horno por medio de un ventilador de convección.

Descongelado (Conv)

Temperatura establecida: No aplicable.

En Defrost no se utiliza ningún elemento de calentamiento, sino que para descongelar los alimentos se emplea únicamente el Ventilador de convección.

CONSEJOS Y TÉCNICAS DE HORNEADO

Hornear es cocinar con aire caliente. Tanto el elemento superior como el inferior del horno se encienden para calentar el aire pero no se utiliza el ventilador para hacer circular el horneado.

Siga la receta o las orientaciones de los alimentos convenientes para la temperatura de horneado, el tiempo y la posición de las rejillas. El tiempo de horneado cambiará con la temperatura de los ingredientes y con las dimensiones, la forma y el acabado del molde de horneado.

Directrices Generales

• Para obtener los mejores resultados hornee los alimentos en una única rejilla con al menos 1" - 1½" (2,5 - 3 cm) espacio entre los moldes y las paredes del horno.
• Use una rejilla cuando selecciona el modo de horneado.
• Controle para que estén cocidos en el menor tiempo.
• Use moldes de metal (con o sin acabado antiadherente), vidrio refractario, vitrocerámica, cerámica u otros utensilios adecuados para el horno.
• Cuando use vidrio refractario, reduzca la temperatura en 25 °F (15 °C) con respecto a la temperatura recomendada.
• Use bandejas de horneado con o sin lados o moldes de charlota.
• Las cazuelas de metal oscuro o con recubrimiento antiadherente cuecen más rápidamente y los alimentos se doran más. Los moldes aislantes alargarán ligeramente el tiempo de cocción para la mayoría de los alimentos.
• No utilice hojas de aluminio o bandejas de aluminio desechables para cubrir cualquier parte del horno. Las hojas son un excelente aislante de calor y el calor quedará atrapado por debajo. Esto alterará el rendimiento de la cocción y podrá dañar el acabado del horno.
• Evite usar la puerta abierta como estante para colocar sartenes.
• Consulte Solución de problemas para obtener sugerencias para la resolución de problemas de horneado y asado.

TABLA DE COCCIÓN POR HORNEADO

ALIMENTO	POSICIÓN DE REJILLA	TEMP. °F (°C) (HORNO PRECALENTADO)	TIEMPO (MIN)
Pastel
Glaseado	2	350 (175)	19-22
Pastel	1	350 (175)	40-45
Bizcochos	1	350 (175)	35-39
Pay
2 cortezas, fresco 9"	2	375-400 (190-205)	45-50
2 cortezas. fruta congel. 9"	2	375 (190)	68-78
Galletas
Azúcar	2	350-375 (175-190)	8-10
Colócate chip	2	350-375 (175-190)	8-13
Brownies	2	350 (175)	29-36
Panes
Pan de levadura, 9x5	2	375 (190)	18-22
Rollos de levadura	2	375-400 (190-205)	12-15
Bollo	2	375-400 (190-205)	7-9
Panecillo Molletes	2	425 (220)	15-19
Pizza
Congelada	2	400-450 (205-235)	23-26
Fresca	2	475 (246)	15-18

CONSEJOS Y TÉCNICAS DE HORNEADO POR CONVECCIÓN

Reduzca las temperaturas de horneado de las recetas en 25 °F (15 °C).

• Para obtener mejores resultados, se recomienda poner los alimentos en bandejas planas, sin tapar, para beneficiarse de la circulación del aire forzado. Utilice moldes de aluminio brillante para obtener los mejores resultados si no se especifica nada más.
• Se puede utilizar vidrio refractario o cerámica. Reduzca la temperatura en otros 25 °F (15 °C) cuando utilice platos de vidrio refractario, con una reducción total de 50 °F (30 °C).
• Se pueden usar moldes de metal oscuro. Tenga presente que los alimentos se dorarán más rápidamente si usa recipientes de metal oscuro.
• El número de rejillas utilizadas lo determina la altura del alimento que tienen que cocinar.

- La mayoría de los elementos horneados se cocinan fantásticamente bien por convección. No intente convertir recetas como natillas, quiches, tartas de calabaza ni pasteles de queso, donde el proceso de calentamiento por convección no es el adecuado. Con estos alimentos, utilice el modo de horneado normal.

- Cocinar con múltiples rejillas para comidas realizadas al horno se debe a la posición de las rejillas 1, 2, 3, 4 y 5. Se pueden utilizar todas las rejillas, para las galletas, bollos y galletitas saladas.

• Con 2 rejillas de horneado. Use las posiciones 1 y 3.
• Con 3 rejillas de horneado. Use las posiciones 2, 3 y 4 o 1, 3 y 5.

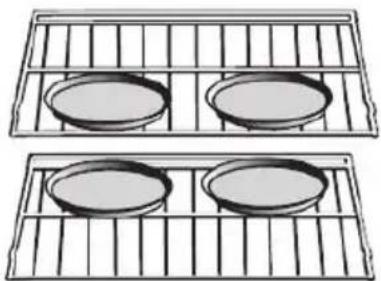

• Cuando hornee cuatro capas de pasteles al mismo tiempo, coloque los moldes de tal modo que ningún molde quede directamente encima de otro. Para lograr mejores resultados, coloque los moldes en la parte frontal de la rejilla superior y en el fondo de la rejilla inferior (vea la figura a la derecha). Permita 1" - 1½" (2,5 - 3 cm) de espacio libre alrededor de los moldes.
• Transformar su propia receta puede ser fácil. Elija una receta que funcione bien en el modo de convección.
• Reduzca la temperatura y el tiempo de cocción si fuera necesario. Puede ser necesario algún juicio y cometer algún error para obtener un resultado perfecto. Conserve los resultados de su técnica para la próxima vez que quiera preparar la misma receta utilizando el sistema por convección.
• Consulte Solución de problemas para obtener sugerencias para la resolución de problemas de horneado y asado.

ALIMENTOS RECOMENDADOS PARA MODO DE HORNEADO POR CONVECCIÓN:

Galletitas saladas y hojaldres, tortas para el café

Pasteles (de 2 a 4 rejillas) Masa de levadura

Bollos de crema

Popovers

Guisos y entrantes

Comidas preparadas al horno (posición de las rejillas 1, 2, 3)

Alimentos que se elevan con aire (Suflés, Merengues, Postres recubiertos con merengues, Bizcocho Angel, Bizcochos)

TABLA DE HORNEADO POR CONVECCIÓN

Reduzca la temperatura de la receta estándar en 25° F (15° C) para el horneado por convección. Las temperaturas se han reducido en esta tabla.

CAVIDAD DE CONVECCIÓN

ALIMENTO	POSICIÓN DE REJILLA	TEMP. °F (°C) (HORNO PRECALENTADO)	TIEMPO (Min.)
Pastel
Glaseado	2	325 (160)	20-22
Pastel	1	325 (160)	43-50
Bizcochos	1	325 (160)	43-47
Pay
2 cortezas, fresco 9"	2	350-400 (175-205)	40-52
2 cortezas. fruta congel. 9"	2	350 (175)	68-78
Galletas
Azúcar	2	325-350 (160-175)	9-12
Colócate chip	2	325-350 (160-175)	8-13
Brownies	2	325 (160)	29-36
Panes
Pan de levadura, 9x5	2	350 (175)	18-22
Rollos de levadura	2	350-375 (175-190)	12-15
Bollo	2	375 (190)	8-10
Panecillo Molletes	2	400 (205)	17-21
Pizza
Congelada	2	375-425 (190-220)	23-26
Fresca	2	450 (232)	15-18

CONSEJOS Y TÉCNICAS DEL ASADO POR CONVECCIÓN

• No precalentar para el asado por convección. • Cocine con grill en una bandeja baja y sin tapar.
• Cuando se gratinan pollos y pavos enteros, suba las alas hacia atrás y ate fuerte las patas con cuerda de cocina.
• Use el recipiente para asar a la parrilla de 2 piezas para gratinar descubierto.
• Use una sonda o un termómetro de carne para determinar la cocción del interior cuando en la temperatura "END" (véase la tabla de cocción).
• Controle dos veces el interior de la temperatura de la carne/de la ave introduciendo un termómetro de carne.
• También podría ser necesario cubrir las grandes aves con papel de aluminio (y la fuente de asar) durante una porción del tiempo de asado para evitar que se dore excesivamente.
• La temperatura de seguridad mínima para el relleno de las aves es de 165 °F (75 °C).

- Después de extraer el artículo del horno, cubrir sin demasiada fuerza con papel de aluminio durante 10 o 15 minutos antes de cortar en el caso de que fuera necesario aumentar la temperatura final de los alimentos de 5° a 10 °F (3° a 6 °C).

CONSEJOS PARA RECETAS RÁPIDAS Y FÁCILES

Convierta el HORNEADO estándar en GRILL POR CONVECCIÓN:

• No hay que reducir la temperatura. - Los asados, los grandes cortes de carne y de ave en general requieren un 10-20% menos de tiempo de cocción. Controle si los alimentos están cocidos antes. - Los guisos y los asados a la cazuela se hornean cubiertos en el modo de GRILL POR CONVECCIÓN y cuecen aproximadamente en el mismo tiempo.

TABLA DE ASADO POR CONVECCIÓN

CAVIDAD DE CONVECCIÓN

CARNES	PESO lb (kg)	TEMP. HORNO °F (°C)	POSICIÓN DE REJILLA	TIEMPO (min per lb)	TEMPERATURA INTERNA °F (°C)
Carne
Costillas 4-6 325 (160)	2 16-20			18-22	145 (63) vuelta y vuelta 160 (71) medio
Ojo de bife (sin hueso)	4-6 325 (160)	2 16-20		18-22	145 (63) vuelta y vuelta 160 (71) medio
Churrasco, lomo (sin hueso)	3-6 325 (160)	2 16-20		18-22	145 (63) vuelta y vuelta 160 (71) medio
Lomo de ternera asado	2-3 400 (205)	2 15-20	145 (63)		vuelta y vuelta
Puerco
Lomo asado (con o sin hueso)	5-8 350 (175)	2 16-20	160 (71)		medio
Hombro 3-6 350 (175)	2 20-25	160 (71)			medio
Aves
Pollo Entero sin relleno	3-4 375 (190)	2 18-21	180 (82)
Pavo sin ralleno 12-15	325 (160)	1 10-14 180 (82)
Pavo sin ralleno 16-20	325 (160)	1 9-11 180 (82)
Pavo sin ralleno 21-25	325 (160)	1 6-10 180 (82)
Pechuga Pavo 3-8	325 (160)	15-20 170 (77)
Codorniz 1-1 1/2 350	(175) 2 45	-75		total	180 (82)
Cordero
Media Pierna 3-4	325 (160)	2 22-27			160 (71) medio
				28-33	170 (77) bien cocido
Toda la Pierna 6-8	325 (160)	1 22-27			160 (71) medio
				28-33	170 (77) bien cocido

CONSEJOS Y TÉCNICAS DEL ASADO POR CONVECCIÓN

• Coloque la rejilla en la posición requerida antes de encender el horno.
• Use el modo de Asado por Convección con la puerta del horno cerrada.
• No precaliente el horno. • Use un recipiente de 2 piezas.
• Voltee la carne una vez a mitad del tiempo de cocción recomendado (vea la tabla de asado por convección).
• Los cortes más gruesos y los pedazos de carne, pescado y aves con forma irregular se pueden cocinar mejor a temperaturas más bajas para asar a la parrilla.

TABLA DE ASADO POR CONVECCIÓN

CAVIDAD DE CONVECCIÓN

ALIMIENTO Y GROSOR	POSICIÓN DE REJILLA	CONFIG-URACIÓN DE ASADO	POSICIÓN DE ASADO °F (°C)	TIEMPO LADO 1 (MIN.)*	TIEMPO LADO 2 (MIN.)*
Carne de res
Filete (1" o más)
Vuelta y Vuelta	4	Bajo	145 (65)	9-12	8-10
Medio	4	Bajo	160 (71)	11-13	10-12
Bien Cocido	4	Bajo	170 (77)	18-20	16-17
Hamburguesas (1" o más)
Medio 4 Alto 160 (71) 8-11 5-7Bien Cocido 4 Alto 170 (77) 11-13 8-10
AvesCuartod de Pollo 4 Bajo 180 (82) 16-18 10-13Pollo en dos mitades 3 Bajo 180 (82) 25-27 15-18Pechuga de Pollo 4 Bajo 170 (77) 13-15 9-13
PuercoChuletas (1 1/4 " o más) 4 Bajo 160 (71) 12-14 11-13Salchicha - fresca 4 Bajo 160 (71) 4-6 3-5

CUIDADO DEL HORNO

LIMPIEZA

IMPORTANTE: Antes de iniciar la limpieza, asegúrese de que todos los controles estén apagados y que el horno y la superficie de cocción estén fríos. Siempre siga las instrucciones que vienen en las etiquetas de los productos de limpieza. En primer lugar, se sugiere el empleo de jabón, agua y una esponja o paño suave, salvo que se indique lo contrario. No use productos de limpieza abrasivos.

SUPERFICIES EXTERIORES DE ESMALTE DE PORCELANA

Los derrames de alimentos que contienen ácidos, tales como vinagre y tomate, deben limpiarse apenas esté frío el electrodoméstico. Es posible que estos derrames dañen el acabado.

Método de limpieza:

Producto para limpiar vidrios, producto de limpieza líquido suave o estropajo no abrasivo: limpie cuidadosamente alrededor de la placa con el número de modelo y de serie, ya que al refregar, puede borrar los números.

ACERO INOXIDABLE DE LA PARTE EXTERIOR

NOTA: No utilice estropajos que vienen con jabón, productos de limpieza abrasivos, crema para pulir la superficie de cocción, estropajos de lana de acero, paños ásperos o toallas de papel abrasivas. Podrían ocasionar daños, aun si solo se usan una vez o en forma limitada.

Frote en la dirección de la veta para evitar que se dañe.

Métodos de limpieza:

Detergente líquido o limpiador multiuso: enjuague bien con agua limpia y seque con un paño suave y sin pelusa.

Limpiador de acero inoxidable

Vinagre para manchas de agua dura

PARTE EXTERIOR DE LA PUERTA DEL HORNO

Método de limpieza:

Producto para limpiar vidrios y toallas de papel o un estropajo de plástico no abrasivo: aplique el producto para limpiar vidrios en una esponja o paño suave; no lo haga directamente sobre el panel.

TAPAS Y REJILLAS CON REVESTIMIENTO DE PORCELANA

• Límpielas apenas la superficie de cocción, las rejillas y las tapas se hayan enfriado.
• Los derrames de alimentos que contienen ácidos, tales como vinagre y tomate, deben limpiarse apenas se enfríen las rejillas de la superficie de cocción y las tapas. Es posible que estos derrames dañen el acabado.
• Para evitar las desportilladuras, no golpee las rejillas y las tapas una contra la otra ni contra superficies duras tales como utensilios de cocina de hierro fundido.
• No vuelva a colocar las tapas sobre los quemadores mientras estén húmedas.

Método de limpieza:

Estropajo de plástico no abrasivo y limpiador abrasivo suave

PROPAGADOR DEL QUEMADOR

Lave, a menudo, el propagador del quemador con agua hirviendo y detergente para quitar los depósitos que podrían bloquear la salida de la llama.

Antes de volver a colocarlo, seque bien el propagador del quemador para que el quemador se encienda como es debido.

PERILLAS DE CONTROL DE LA SUPERFICIE DE COCCIÓN

• Jale las perillas en sentido recto para quitarlas del panel de control.
• Cuando vuelva a colocar las perillas, asegúrese de que estas estén en la posición OFF (Apagado).

Método de limpieza:

Agua y jabón o lavavajillas:

NOTA: No use productos de limpieza abrasivos, estropajos de lana de acero, paños ásperos o ciertas toallas de papel. Pueden ocasionar daños.

PANEL DE CONTROL

Método de limpieza:

Producto para limpiar vidrios y un paño suave o esponja: aplique el producto para limpiar vidrios en un paño suave o esponja, no lo haga directamente sobre el panel.

Los derrames de alimentos deberán limpiarse cuando el horno se enfríe. A altas temperaturas, la reacción química de los alimentos con la porcelana puede dar lugar a manchas, corrosión, picaduras o tenues puntos blancos.

Método de limpieza:

Detergente suave y agua tibia.

NOTA: No use limpiadores para horno.

PARRILLAS DEL HORNO Y PARRILLAS PARA ASAR

Método de limpieza:

Estropajo de lana de acero

CHAROLA PARA ASAR DE DOS PIEZAS

Método de limpieza:

Limpiador abrasivo suave: refriegue con un estropajo húmedo.

Solución de 1/2 taza (125 mL) de amoníaco en 1 galón (3,75 L) de agua: remoje durante 20 minutos, y luego refriegue con un estropajo o una esponja de lana de acero.

Limpiador para horno: siga las instrucciones de la etiqueta del producto. Solo para el esmalte de porcelana, no apto para cromo ni lavavajillas.

SOLUCIÓN DE PROBLEMAS

RESOLUCIÓN DE LOS PROBLEMAS DE HORNEADO

Tanto con el Horneado como con el Horneado de convección, los resultados escasos pueden ocurrir por muchas razones además de por un mal funcionamiento del horno. Controle la tabla para las causas de los problemas más comunes. Debido a que el tamaño, la forma y el material de los utensilios de hornear tienen un efecto directo sobre los resultados del horneado, la mejor solución podría ser remplazar los viejos utensilios de hornear que se han oscurecido y deformado con el tiempo y el uso. Revise también la tabla de Horneado de la posición de la rejilla y el tiempo de hornear.

Problema de horneado Causa
Los alimentos se doran poco uniformes	El horno no está precalentadoPapel de aluminio en la rejilla o fondo del hornoUtensilios de hornear son demasiado grandesLos moldes tienen contacto o tocan la pared
Alimentos demasiado marrón en la parte inferior	El horno no está precalentadoSe usa un molde de vidrio, mate o de metal oscuroPosición incorrecta de la rejillaLos moldes tienen contacto o tocan la pared
Los alimentos quedan muy secos o muy encogidos	Temperatura del horno muy altaTiempo de hornear muy largoSe abrió la puerta del horno frecuentementeEl molde es demasiado grande
Los alimentos se hornean o asan muy lentamente	Temperatura del horno muy bajaEl horno no está precalentadoSe abrió la puerta del horno frecuentementeMuy sellado con papel de aluminioEl molde es demasiado pequeño
Las costras de pays no se doran en el fondo o quedan muy empapadas.	Tiempo de hornear insuficienteSe usan moldes de acero brillososPosición incorrecta de la rejillaTemperatura del horno muy baja
Los pasteles no se doran y quedan planos, tal vez sin terminar por adentro	Temperatura del horno muy bajaTiempo de hornear incorrectoSe probó el pastel antes de tiempoSe abrió la puerta del horno frecuentementeEl molde es demasiado grande
Los pasteles quedan elevados en el centro con grietas en la parte superior	Temperatura del horno muy altaTiempo de hornear muy largoLos moldes tienen contacto o tocan la paredPosición incorrecta de la rejillaEl molde es demasiado pequeño
Los bordes de la costra de pays quedan muy dorados	Temperatura del horno muy altaLos bordes de la costra son muy delgados

RESOLUCIÓN DE LOS PROBLEMAS DE FUNCIONAMIENTO

Antes de llamar y solicitar el servicio, controle lo siguiente para evitar cargas de servicio innecesarias.

Problema de horneado Pasos de resolución de problemas
La pantalla del horno se quedaapagado	Apague la corriente general (caja de fusibles o cortocircuito). Vuelva a conectar el circuito. Si la condición sigue igual, llame el centro de servicio autorizado.
El ventilador de enfriamiento sigue funcionando después de apagar el horno	El ventilador se apaga automáticamente cuando los componentes electrónicos se hayan enfriado suficientemente.
El horno no calienta Revise el cortacircuito o la caja de fusibles en su casa.Asegúrese de que hay una alimentación eléctrica correcta para el horno. Asegúrese de haber seleccionado la temperatura del horno.
El horno no cocina de un modo uniforme	Revise la calibración del horno. Ajuste la calibración si es necesario (vea Compensación de la Temperatura del Horno). Consulte las tablas de cocinar para las posiciones recomendadas de rejillas. Siempre reduzca la temperatura de recetas 25 °F (15 °C) cuando hornea con el modo de horneado de convección.
Las luces del horno no funcionan correctamente	Reemplace o reinserte el foco si está flojo o defectuoso.La bombilla se puede quemar si lo toca con los dedos.
La luz del horno se queda encendida	Compruebe si hay obstrucciones en la puerta del horno.Compruebe si la bisagra está doblada o el cerrojo de la puerta está roto..
No se puede quitar la cubierta del lente	Puede haber sólidos acumulados alrededor de la cubierta. Limpie el área del lente con una toalla seca y limpia antes de tratar de quitar la cubierta de la lente.
El reloj y cronómetro no funcionan bien	Asegúrese de que la corriente eléctrica sea correcta para el horno. Vea las secciones sobre Reloj y Temporizador.
Hay mucha humedad	Cuando utiliza el modo de hornear debe precalentar el horno. El horneado de convección elimina cualquier humedad en el horno (esta es una de las ventajas de la convección).
Astillas de porcelana	Al quitar y reemplazar las rejillas del horno, siempre debe inclinarlas hacia arriba y no forzarlas para evitar astillar la porcelana.

SI NECESITA MÁS AYUDA, VISITE HAIER.COM O COMUNÍQUESE CON LA LÍNEA DE AYUDA AL CONSUMIDOR LLAMANDO AL 1-877-377-3639.

GARANTÍA LIMITADA

SERVICIO EN EL HOGAR GARANTÍA COMPLETA POR DOS AÑOS

Durante 24 meses a partir de la fecha de compra original en la tienda, Haier reparará o reemplazará cualquier pieza del aparato sin costo, incluyendo la mano de obra, si la misma falla debido a defectos en los materiales o en la mano de obra.

Haier puede reemplazar o reparar, a su sola discreción, cualquier pieza, subsistema, incluso el producto entero.

El producto debe ser accesible, sin inconvenientes, e instalarse de forma adecuada para recibir el servicio técnico de reparación por parte de la garantía.

GARANTÍA LIMITADA

NOTA: Esta garantía comienza en la fecha de compra de este producto, y el recibo original deberá presentarse al representante autorizado de servicio antes de hacerse las reparaciones bajo la garantía.

Excepciones: Garantía uso comercial

90 días en la mano de obra a partir de la fecha de compra original

90 días en las piezas a partir de la fecha de compra original

No es aplicable ninguna otra garantía.

PARA OBTENER SERVICIO BAJO LA GARANTÍA

Póngase en contacto con el centro de servicio autorizado más cercano a su localidad. Todo servicio deberá ser realizado por un centro de servicio autorizado por Haier. Para obtener el nombre y el número de teléfono del centro de servicio autorizado más cercano, llame al 1-877-337-3639.

Antes de llamar, tenga a mano la siguiente información:

Número de modelo y de serie del aparato. El nombre y la dirección del distribuidor en donde compró la unidad y la fecha de compra. Una descripción clara del problema.

Un comprobante de compra (recibo de compra).

Esta garantía cubre servicios para electrodomésticos dentro de los Estados Unidos continental y Canadá y donde esté disponible en Alaska, Hawaii y Puerto Rico. Lo que no está cubierto bajo esta garantía:

Reemplazo o reparación de fusibles domésticos, cortacircuitos, cableado o plomería.

Un producto cuyo número de serie original haya sido removido o alterado.

Cualquier cargo por servicio que no haya sido identificado específicamente como servicio normal, como puede ser el área o las horas de servicio.

Reemplazo de los focos.

Daños a la ropa.

Daños ocurridos durante el transporte.

Daños ocasionados por la instalación o el mantenimiento inadecuados.

Daños por el uso incorrecto, abuso, accidente, incendio, inundación o fenómenos de la naturaleza.

Daños debidos al servicio efectuado por un distribuidor o centro de servicio que sea diferente del autorizado por Haier.

Daños ocasionados por la corriente, el voltaje o el suministro eléctrico incorrectos.

Daños que resulten de cualquier modificación hecha en el producto, alteración o ajustes no autorizados por Haier.

Ajuste de los controles manejados por el cliente según han sido identificados en el manual del propietario.

Mangueras, perillas, bandejas de pelusa y todos los otros aditamentos, accesorios y piezas desechables.

Cargos por mano de obra, transporte para el servicio y envío para la remoción y el reemplazo de las piezas defectuosas que se efectúen después del período inicial de 24 meses.

Daños ocasionados por un uso diferente al doméstico normal.

Cualquier gasto de transporte y de envío. ESTA GARANTÍA LIMITADA REEMPLAZA TODAS LAS OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS QUE INCLUYAN, ENTRE OTRAS, LAS GARANTÍAS DE COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO EN PARTICULAR

El recurso provisto en esta garantía es exclusivo y está otorgado en lugar de cualquier otro recurso.

Esta garantía no cubre daños incidentales o consecuentes, de modo que las limitaciones indicadas anteriormente pueden no aplicarse en su caso. Algunos estados no permiten las limitaciones acerca de cuánto tiempo dura una garantía implícita, de modo que las limitaciones arriba indicadas quizás no le correspondan.

Esta garantía le otorga derechos legales específicos, y es posible que usted tenga otros derechos, los cuales varían de un estado a otro.

Haier America

Wayne, NJ 07470

IMPORTANTE

No devuelva este producto a la tienda

No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte el

"Centro de Servicio al Consumidor de Haier" al

1-877-337-3639 (Válido solo en E.U.A).

NECESITA UNA PRUEBA DE COMPRA FECHADA, NÚMERO DE MODELO

Y DE SERIE PARA EL SERVICIO DE LA GARANTÍA

Hecho en China

Hecho en China

Hecho en China

Haier

Haier America

Wayne, NJ 07470

HCR2250ADS

HCR6250ADS
