MANUAL DE USUARIO Sila RCV 400 Baxi

Unidad de recuperación de calor residencial

Instrucciones de Instalación, Funcionamiento y Mantenimiento

PT

1.1 Descripción de los símbolos utilizados en esto manual.... 3

1.1.1 Obligación....3

1.1.2 Prohibiciones....3

1.1.3 Peligro 3

2 Descripción del producto....4

3 Estructura y dotación ....4

4 Conformidad....5

5 Seguridad/Advertencias 5

7 Grafico de prestaciones del ventilador....7

8 Dimensiones ....7

9 Advertencias generales para el instalador....8

10Instalación 9

10.1 Montaje 9

10.2 Conexión del tubo de descarga de la condensación .... 9

10.3Conexión de las tuberías 10

10.4 Impulsión de aire viciado al exterior.... 10

10.5Aspiración de aire fresco del exterior 10

10.6 Impulsión de aire viciado de casa.... 10

10.7 Salida de aire fresco en casa.... 10

11 Esquema de funcionamiento del sistema: 11

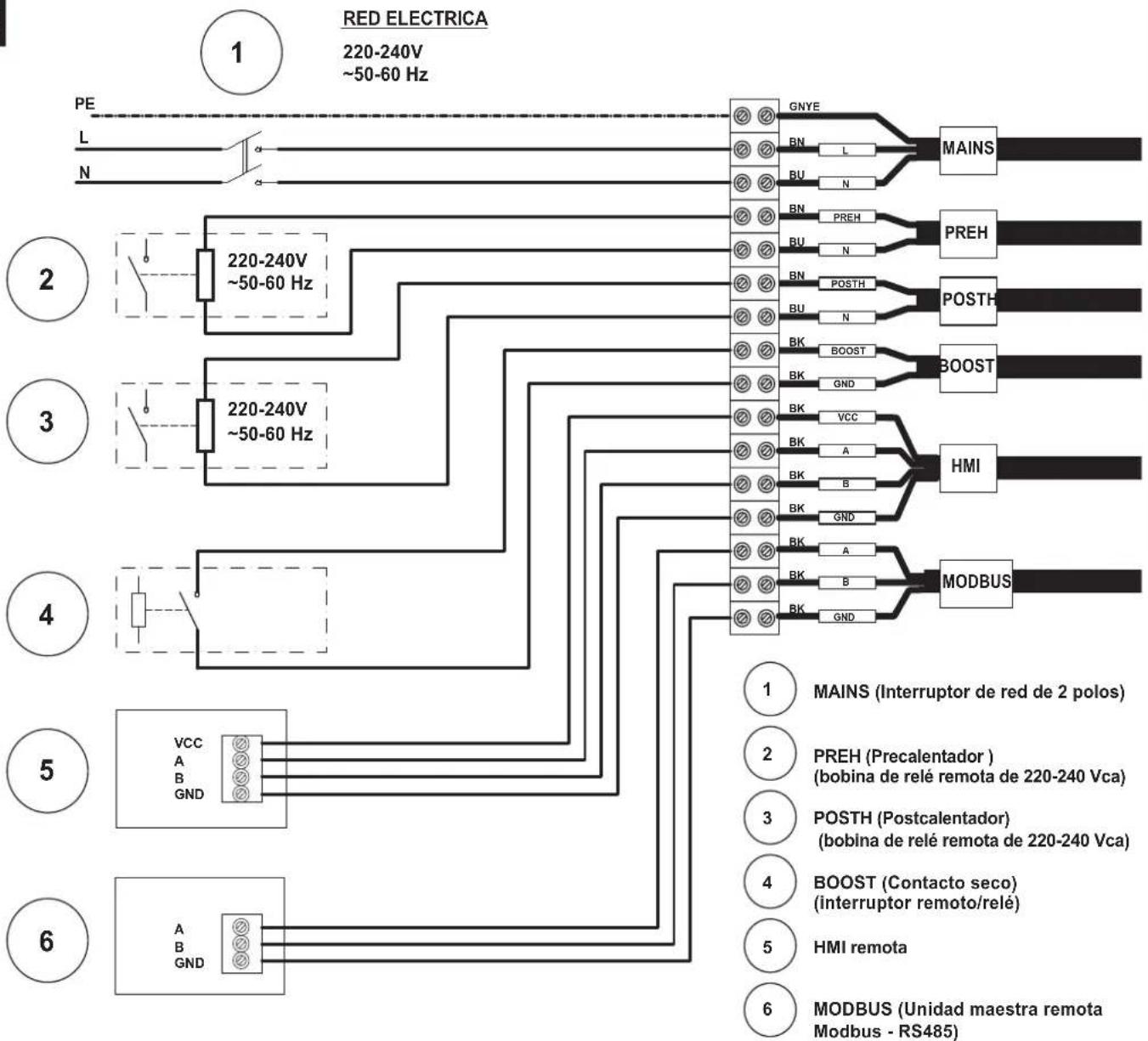

12Conexiones eléctricas 12

13Funcionamiento 13

13.1 Motores 13

13.2Filtros: 13

13.3Bypass 13

13.4 Desescarche automático.... 13

13.5Clavija USB 13

13.6Modo vacaciones 14

13.7Post-ventilación....14

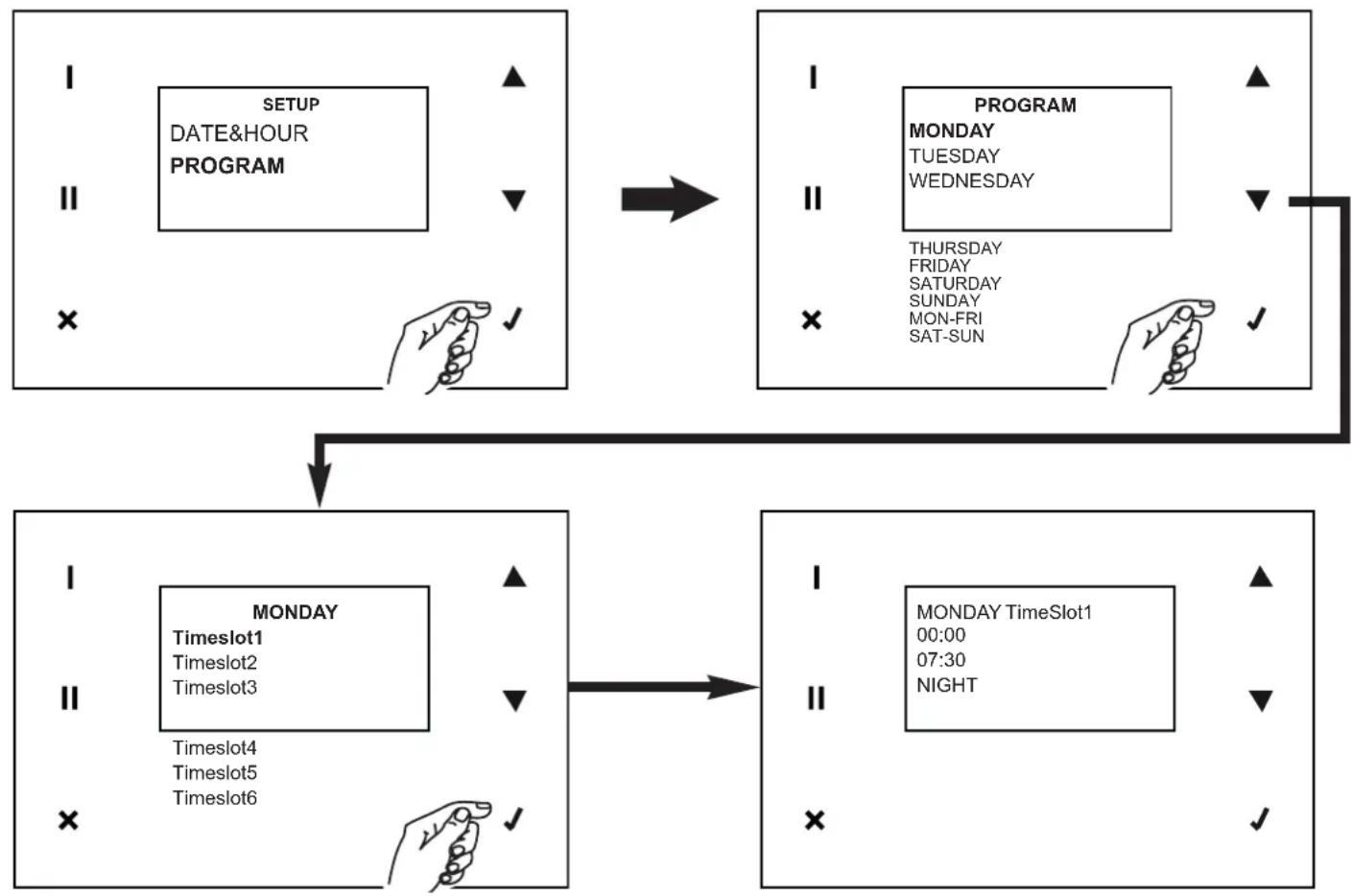

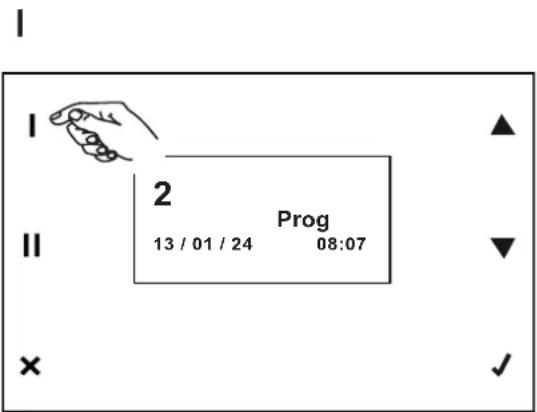

13.8 Programación (Progr.).... 14

14Uso 15

14.1 Aspectos generales .... 15

14.2Significado de los iconos/botones dell'area touch del área táctil 15

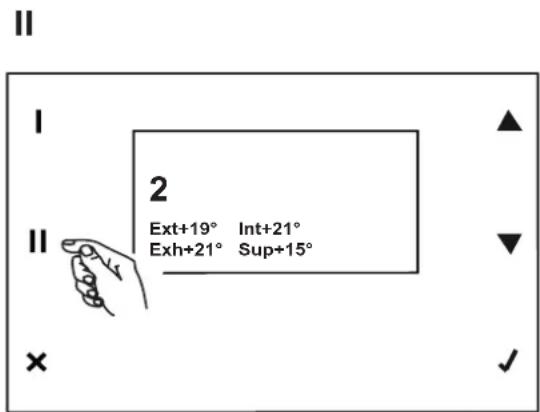

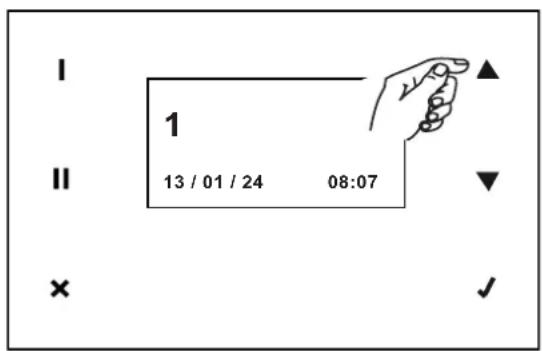

14.3Funciones de panel de mandos.... 16

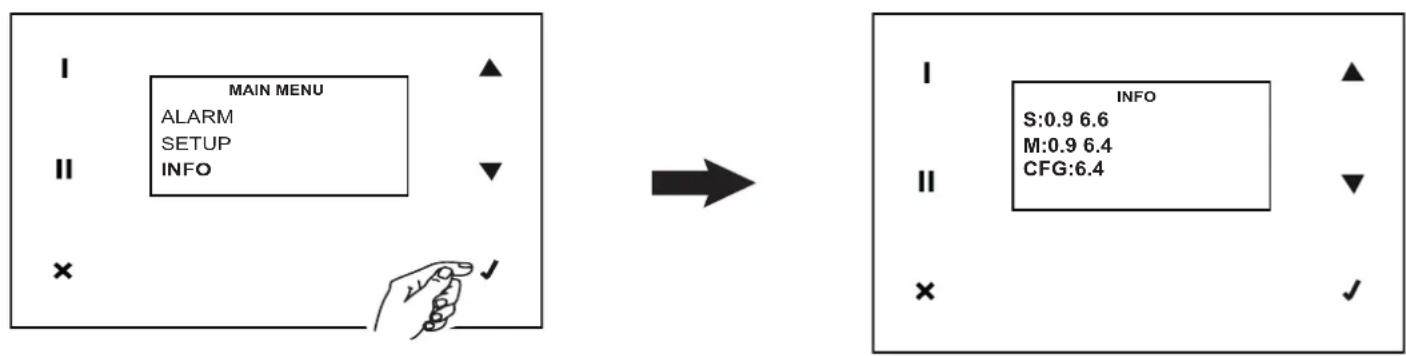

14.4Menú principal....17

14.4.1 Funciones del instalador (contraseña 023)....17

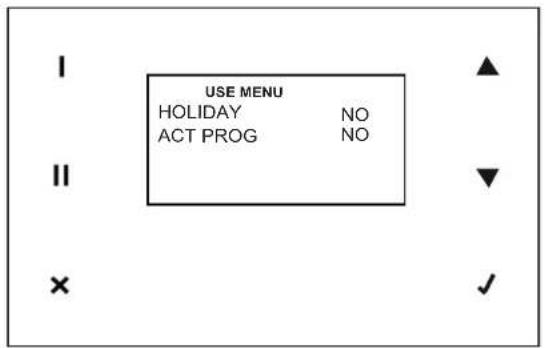

14.4.2Funciones del usuario (contraseña 013)....22

15Mantenimiento e limpieza....27

15.1 Filtros: 27

15.2Intercambiador de calor 27

15.3Limpieza externa 28

16 Eliminación 28

1 Información general

1.1 Descripción de los símbolos utilizados en esto manual.

1.1.1 Obligación

OBLIGACIÓN GENÉRICA

OBLIGACIÓN DE LEER LAS INSTRUCCIONES.

OBLIGACIÓN DE CORTAR LA ELECTRICIDAD

PÓNGASE EN CONTACTO CON PERSONAL PROFESIONALMENTE CALIFICADO

1.1.2 Prohibiciones

PROHIBICIÓN GENÉRICA

1.1.3 Peligro

PELIGRO GENERAL

1.2 Propósito del manual

Este manual contiene información sobre el uso y mantenimiento correctos del aparato. for the correct use of the appliance.

OBLIGACION

Antes de instalar y utilizar el producto, lea atentamente las instrucciones contenidas en este folleto

BAXI no es responsable de los eventuales daños ocasionados a personas o cosas como resultado del incumplimiento de las indicaciones de este manual, las cuales garantizan la durabilidad y fiabilidad eléctrica y mecánica del aparato. Conservar este manual de instrucciones

Antes de utilizar el producto, lea atentamente las instrucciones contenidas en este folleto.

BAXI no es responsable de los eventuales daños ocasionados a personas o cosas como resultado del incumplimiento de las indicaciones de este manual, las cuales garantizan la durabilidad y fiabilidad eléctrica y mecánica del aparato. Conservar este manual de instrucciones

ESPAÑOL

2 Descripción del producto

SILA RCV 400 (en lo sucesivo «el aparato») es un recuperador de calor para uso residencial, caracterizado por elevadas eficiencias de intercambio térmico, bajo consumo y dimensiones reducidas. El aparato está controlado por un sistema de gestión electrónica avanzada y está dotado de motoventiladores equipados con motores EC brushless.

En el interior del aparato está presente un intercambiador de calor que garantiza un alto nivel de eficiencia de intercambio térmico. El aparato está dotado de función by-pass automático y de protección anticongelante integrada.

(Véase "Funcionamiento" y "Uso" para una descripción más detallada de las diferentes funciones).

Antes de instalar y/o utilizar el aparato, leer con atención el presente manual de instrucciones y en especial el capítulo "Seguridad".

3 Estructura y dotación

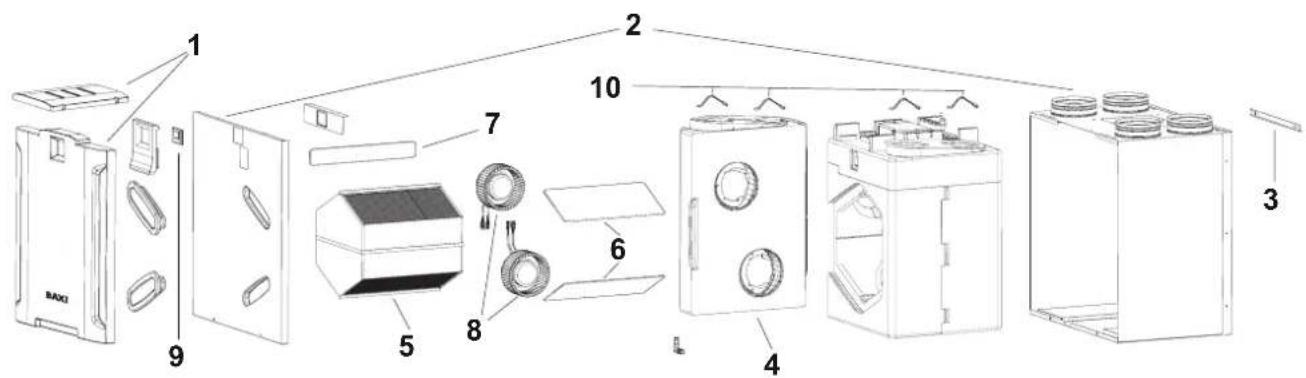

Las principales partes componentes del aparato son las siguientes (fig.1):

• PanelABS(1)
• revestimiento externo y cubierta frontal (2) de lámina de acero pintada. En el revestimiento están integrados los dispositivos de conexión de las tuberías de aspiración/salida y la caja de conexiones eléctricas. De forma estanca se guardan también los componentes internos y el intercambiador de calor.
• Guías de fijación (3): dos superiores, una de los cuales debe fijarse a la pared, y una tercera inferior. Estos permiten el montaje en la pared.
• Transportadores internos de PPE (polipropileno expandido) (4), que distribuyen los flujos de aire maximizando el aislamiento térmico y minimizando las pérdidas.
• Intercambiador de calor (5) de resina plástica y de flujos cruzados en contracorriente, cuya morfología particular garantiza una elevada eficiencia de intercambio térmico.
• Filtros (6) G4.
• Filtros (7) grado de retención G4 (bypass).
• Motores brushless (8) asociados a rodetes centrífugos.
• Interfaz del usuario con pantalla LCD (9).
  • 4 sensores de temperatura (10):

-aire interno.

-aire externo.

-aire expulsado.

-aire de salida.

• Temporizador para avisar de la sustitución de los filtros;
• Salida para posible conexión de un precalentador (funcionamiento Nofrost);
• Salida para posible conexión de un poscalentador.

1

4 Conformidad

- Este aparato puede ser utilizado por niños de no menos de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, pero sólo bajo vigilancia e instrucciones sobre el uso seguro y después de comprender bien los peligros inherentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato deben ser efectuados por el usuario y no por niños sin vigilancia.

- Estos aparatos han sido diseñados para el uso en ambientes domésticos y comerciales.

- El aparato debe ser instalado por personal profesional calificado.

- La instalación eléctrica a la cual se conecta el producto debe estar en conformidad con las normas vigentes.

- Para la instalación es necesario prever un interruptor omnipolar con una distancia de abertura de los contactos igual o superior a los 3 mm, que permita la desconexión total en las condiciones de la categoría de sobretensión III.

- Los productos equipados con motores que requieren cableado monofásico (M) SIEMPRE se han de conectar a líneas monofásicas de 220-240V (o solo de 230V si se ha previsto de este modo). Cualquier tipo de modificación se interpretará como una manipulación del aparato y producirá el cese de efectos de la garantía.

- No es necesario hacer ningún ajuste específico ya que los aparatos funcionan a frecuencias nominales sin una configuración preliminar.

5 Seguridad/Advertencias

OBLIGACION

• Después de retirar el dispositivo de su embalaje, asegúrese de que esté completo y sin daños. En caso de duda contacte a un servicio autorizado de BAXI. No deje el embalaje al alcance de niños o personas con habilidades diferentes.
• Guarde el aparato fuera del alcance de los niños y personas con discapacidad si decides desconectarlo de la fuente de alimentación y no usarlo más.

OBLIGACION

• En caso de mal funcionamiento y/o avería del aparato, consultar inmediatamente con el servicio técnico autorizado de BAXI y solicitar, para la reparación, el uso de recambios originales BAXI.
• Conectar el aparato a la red de alimentación/toma eléctrica sólo si la capacidad de la instalación/toma es la adecuada para su potencia máxima. En caso contrario contacte con un profesional capacitado.

OBLIGACION

Los datos eléctricos de la red han de coincidir con los de la placa de datos

PROHIBICIONES

• No use este dispositivo para funciones que no las descritas en este manual.
• No haga modificaciones de ningún tipo a este aparato.

PELIGRO

- El uso de aparatos eléctricos implica cumplir con determinadas reglas fundamentales, entre ellas:

• No lo toques con las manos mojadas o húmedas;
• No lo toques con los pies descalzos;
• No permita que niños sin supervisión o personas discapacitadas lo utilicen.

- Para evitar cualquier peligro debido al rearme accidental del dispositivo térmico de interrupción, este aparato no debe alimentarse mediante un dispositivo de accionamiento externo, como un temporizador, y tampoco debe conectarse a un circuito que generalmente se alimente o se desconecte del servicio.

- En caso de daño del cable de alimentación, sustituirlo de inmediato para prevenir cualquier riesgo. Esta sustitución deberá realizarse por el Servicio Técnico BAXI.

6 Datos tecnicos

Modelo	SILA RCV 400
Consumo específico de energía SEC -(para clima medio) [kWh/m2a]	-37,0
Consumo específico de energía SEC -(para clima frío) [kWh/m2a]	-75,0
Consumo específico de energía SEC -(para clima cálido) [kWh/m2a]	-12,0
Tipo de ventilación declarada	UVR-B
Tipo de accionamiento (VM - VSD - N/A)	VSD
Tipo de sistema de recuperación de calor HRS	Heat recovery
Eficiencia térmica de la recuperación de calor [%]	88
Caudal máximo (Cmáx) [m3/h]	400,0
Potencia eléctrica absorbida por el motoventilador con el Cmáx [W]	285,5
Nivel de potencia sonora LWA (con el causal de referencia) [dB(A)]	47
Caudal de referencia [m3/h]	280,0
Diferencia de presión de referencia [Pa]	50
SPI (potenza absorbida específica) [W/(m3/h)]	0,384
Factor de control CTRL	0,85
Tipo de control	Amb. Central.
Porcentaje máximo de fuga interna (solo unidad Bidirec.) [%]	0,3
Porcentaje máximo de fuga externa [%]	0,6
Sensibilidad del flujo de aire a las variaciones de presión a ± 20 Pa	N.A.
Estanqueidad al aire interna/ externa [m3/h]	N.A.
Porcentaje de mezcla	N.A.
Posición y descripción señal visual filtros	N.A.
AEC Consumo anual de electricidad [kWh de electricidad /a]	393
AHS clima templado Ahorro de calefacción anual [kWh de energía primaria /a]	4576
AHS clima frío Ahorro de calefacción anual [kWh de energía primaria /a]	8951
AHS clima cálido Ahorro de calefacción anual [kWh de energía primaria /a]	2069
Clase energética	A

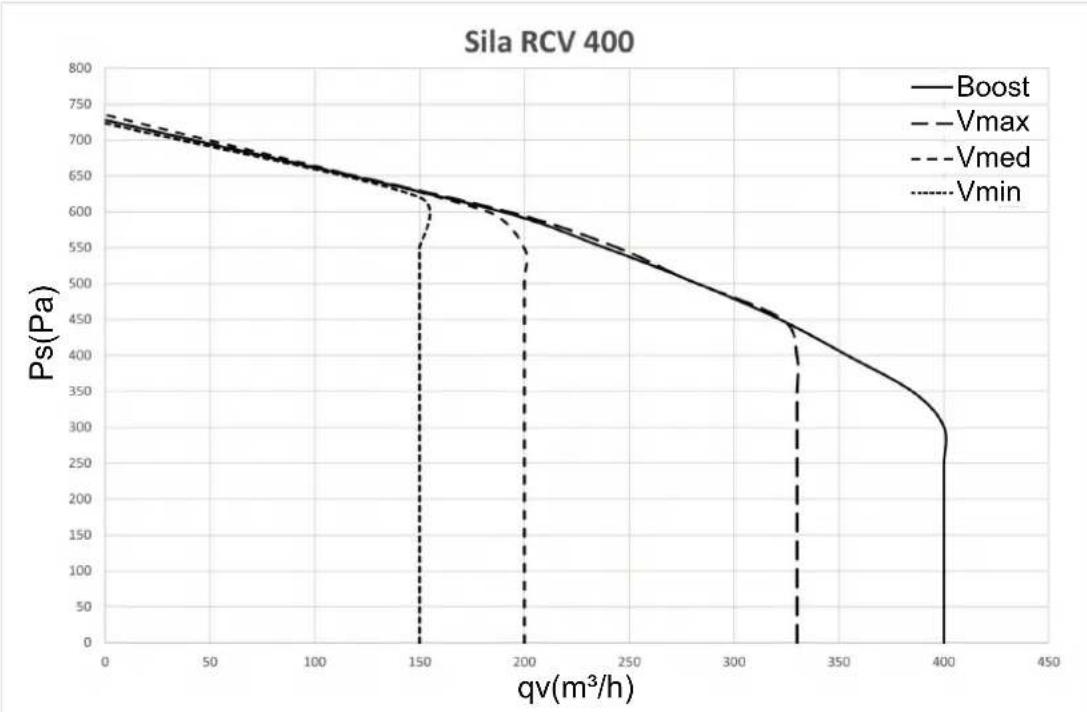

7 Grafico de prestaciones del ventilador

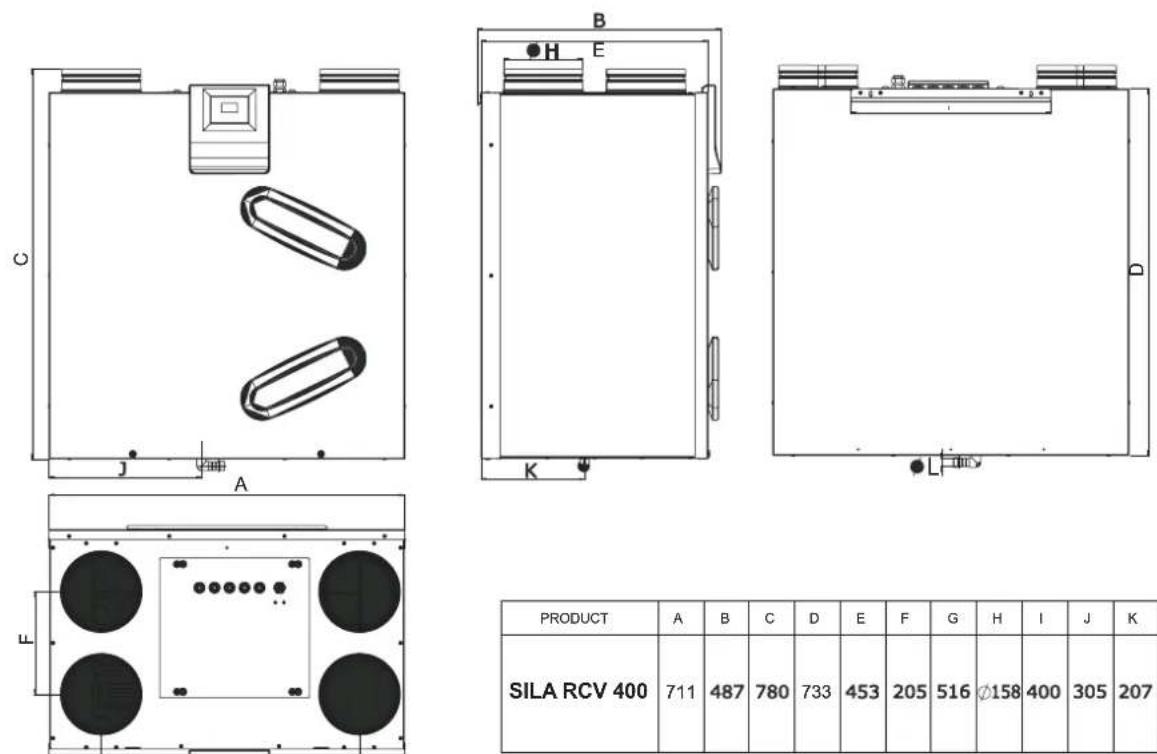

8 Dimensiones

9 Advertencias generales para el instalador

PELIGRO

• Apague el interruptor principal del sistema cuando: se detecte una anomalía de funcionamiento; decides realizar un mantenimiento de limpieza exterior; decide no utilizar el aparato durante periodos cortos o largos.
• El aparato debe montarse de modo que garantice que, bajo condiciones normales de funcionamiento, nadie pueda encontrarse cerca de partes en movimiento o bajo tensión.
• El aparato debe descargar directamente al exterior, en un conducto individual específico.
• El aparato no puede utilizarse como activador de calentadores, estufas, etc. ni debe descargar en los conductos de aire caliente de estos aparatos.
• Temperatura máxima de ejercicio: 45°C.

10 Instalación

10.1 Montaje

El aparato está equipado con tres guías que se utilizarán para la fijación a la pared. Una de las dos guías superiores está premontada en el aparato. (fig. 2 ÷ 6).

Si necesita fijar el producto a la pared, asegúrese de utilizar los dos soportes y tornillos suministrados.

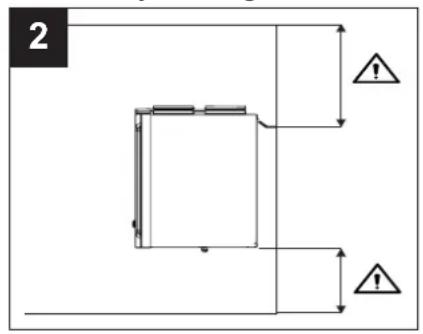

ATENCIÓN: Antes de fijar las escuadras de soporte, asegúrese de mantener la distancia para la conexión de los tubos de ventilación y el desagüe de condensados del techo y suelo como se muestra en la fig. 2.

10.2 Conexión del tubo de descarga de la condensación

El punto de conexión se ubica en el fondo del aparato; la descarga de la condensación deberá realizarse conectando el tubo flexible incluido al racor de descarga de la condensación. Para impedir la formación de burbujas de aire, hay que realizar un sifón con el tubito (fig. 7,8).

ESPAÑOL

10.3 Conexión de las tuberías

Los racores del aparato tienen un diámetro nominal de 160 mm. Pueden conectarse a las bocas del aparato tubos rígidos o flexibles. A continuación, se especifica las direcciones de procedencia y salida del flujo relativo de aire (fig.9).

ATENCIÓN: Para sistemas que cumplan con las casas pasivas, será necesario instalar silenciadores en las 4 salidas.

10.4 Impulsión de aire viciado al exterior

Esta boca se utiliza para expulsar al exterior el aire viciado ya tratado en el intercambiador de calor. El conducto al que se conecta la descarga deberá estar aislado térmicamente (para evitar la formación de condensación en sus partes internas y externas), y dotado de dispositivos para amortiguar las posibles vibraciones. Si la descarga se realiza por el techo, es obligatorio utilizar un dispositivo adecuado para evitar la formación de condensación y la entrada de agua de la lluvia (fig.10).

10.5 Aspiración de aire fresco del exterior

Esta boca se utiliza para la entrada del aire fresco desde el exterior; el conducto deberá estar aislado térmicamente y dotado de dispositivos capaces de amortiguar posibles vibraciones. Si la entrada del aire se realiza por el techo, es obligatorio utilizar un dispositivo adecuado para evitar la formación de condensación y la entrada de agua de la lluvia. (fig. 11)

10.6 Impulsión de aire viciado de casa

Esta boca se utiliza para transportar el aire viciado extraído del interior de la casa. El conducto requiere aislamiento térmico. (fig. 12)

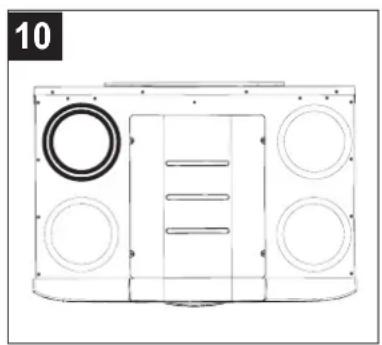

10.7 Salida de aire fresco en casa

Esta boca se utiliza para introducir en la casa el aire fresco exterior, previamente tratado en el intercambiador de calor (fig. 13).

11 Esquema de funcionamiento del sistema:

14

15

12 Conexiones eléctricas

16

    subgraph Inputs
        I["1 MAINS (Interruptor de red de 2 polos)"]
        J["2 PREH (Precalentador) (bobina de relé remota de 220-240 Vca)"]
        K["3 POSTH (Postcalentador) (bobina de relé remota de 220-240 Vca)"]
        L["4 BOOST (Contacto seco) (interruptor remoto/relè)"]
        M["5 HMI remota"]
        N["6 MODBUS"]
    end

    I --> O["GNYE"]
    I --> P["L BN"]
    I --> Q["N BU"]
    I --> R["BN PREH"]
    I --> S["N BU"]
    I --> T["BN POSTH"]
    I --> U["BN N"]
    I --> V["BK BOOST"]
    I --> W["BK GND"]
    I --> X["BK VCC"]
    I --> Y["BK A"]
    I --> Z["BK B"]
    I --> AA["BK GND"]
    I --> AB["BK A"]
    I --> AC["BK B"]
    I --> AD["BK GND"]

    subgraph Outputs
        J --> AE["MAINS"]
        K --> AF["PREH"]
        L --> AG["POSTH"]
        M --> AH["MODBUS"]
    end

- El cable de alimentación debe ser un cable con revestimiento de PVC (modelo 60227 IEC53(RVV), cumple con los requisitos de GB / T 5023.5-2008 / IEC 60227-5: 2003, con certificado CCC para el mercado chino).

- Los 3 conductores del cable de alimentación deben tener una sección nominal no inferior a 0,75 ~mm^2 y un núcleo verdeamarillo conectado al terminal de tierra del aparato.

• Para conectar la pantalla remota HMI a la máquina, utilice cables con una sección entre 0,35 mm ^2 y 2,5 mm ^2 . Longitud máxima 80 m. Dado que el cable de conexión de la pantalla debe mantenerse separado o alejado de los cables de alimentación, si hay problemas de interferencias electromagnéticas de otros dispositivos instalados en el entorno (que provocan un mal funcionamiento de la pantalla), se recomienda utilizar cables blindados.
• Para conectar el precalentador y el postcalentador, utilice cables con una sección mínima de 0,5 mm ^2 .

17

El aparato está dotado de dos motores brushless estudiados para garantizar bajos consumos, gracias a su elevada eficiencia, los cuales accionan dos ventiladores centrífugos que extraen el aire viciado y húmedo de los locales de servicio (cocinas, baños, lavanderías, etc.) e introducen aire fresco del exterior en los locales de vivienda (salones, comedores, dormitorios, etc.).

13.2 Filtros:

Tres filtros G4 ubicados en el interior de los canales de salida y extracción y en el bypass protegen el aparato de las impurezas que contiene al aire viciado expulsado y evitan la introducción de aire contaminado en los locales ventilados. El estado de obstrucción de los filtros puede supervisarse extrayendo los componentes en cuestión de los alojamientos. La sustitución del filtro estándar G4 ubicado en el canal de entrada de aire fresco con un filtro opcional M5 garantiza capacidades de filtración superiores. Para los sistemas que cumplen con Passivhaus, será necesario reemplazar los filtros G4 alojados en el canal de entrada de aire fresco y en el canal de derivación con filtros F7.

13.3 Bypass

Este tipo de funcionamiento se activa automáticamente o puede ser activado por el usuario, y es útil para ventilar el apartamento sin transferencias de calor.

La apertura de la válvula de bypass permite la introducción directa del aire exterior, evitando el paso al interior del intercambiador de calor. Sin embargo, el flujo de aire expulsado por la casa sigue circulando a través del intercambiador. La “temperatura de bypass” representa la “temperatura deseada”, respecto a la cual la máquina activa/desactiva el bypass. El usuario puede seleccionar la “temperatura de bypass” en una gama de temperaturas variables entre los 15°C y los 30°C. En ausencia de selección por parte del usuario, el valor de “temperatura de bypass” predeterminado es de 18°C (por defecto).

NOTA: el funcionamiento automático del "By-Pass" se desactiva cuando:

• la temperatura del aire exterior es inferior a los 15°C;
• está activada la función de "No-Frost".

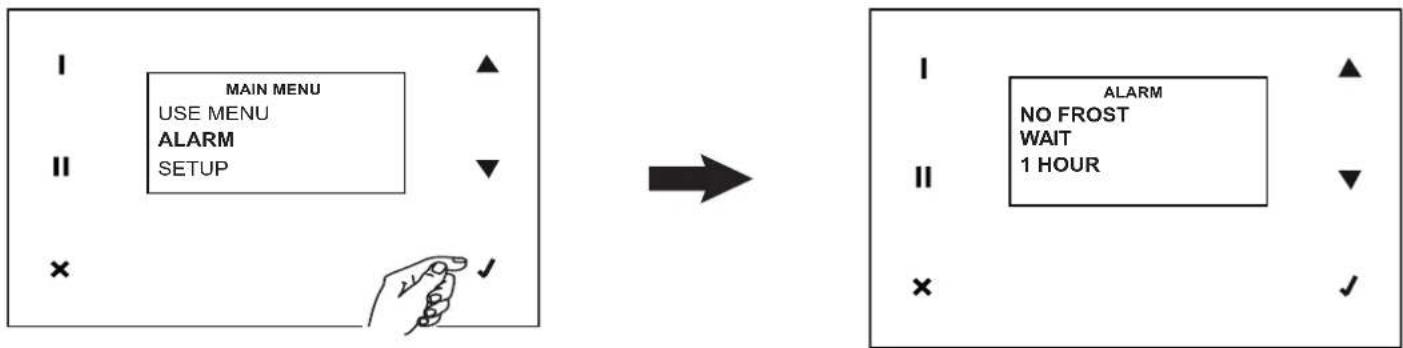

13.4 Desescarche automático

El funcionamiento "No frost" se activa automáticamente cuando el aparato detecta una temperatura del aire exterior demasiado baja, durante un tiempo determinado. Cuando está activo el modo "No-Frost":

• en la pantalla aparece el mensaje "No-Frost";
• el usuario no puede cambiar las velocidades de ventilación;
• la función "Programación" está desactivada

La principal finalidad de la función "No-Frost" es evitar el daño del aparato, debido a temperaturas demasiado extremas. Como complemento de esta función es posible instalar en el aparato un precalentador en el canal de aspiración de aire fresco del exterior, y un poscalentador en el canal de salida del aire fresco a la casa.

El encendido en la pantalla del mensaje intermitente “¡Alarma!” y “¡Bloqueo!” indica una condición de “no-frost timeout”: el procedimiento de no-frost en este caso no es suficiente y el aparato entra en protección durante una hora, con los motores parados, tras lo cual el sistema reactiva la máquina.

NOTA: La reactivación del aparato es automática y no prevé la intervención por parte del usuario.

Para los sistemas que cumplen con Passivhaus, será necesario instalar un precalentador en el canal de succión desde el exterior.

13.5 Clavija USB

La clavija USB está accesible en la tarjeta electrónica (fig.18)

Procedimiento para actualizar el software, mediante USB (a cargo del Instalador):

1. Copiar el archivo "UECB_FW_UPGRADE.BIN" en una memoria USB sin cambiar el nombre
2. Desconectar el HMI remoto, si está instalado
3. Cortar la alimentación a la máquina
4. Abrir la tapa superior e insertar la memoria USB en la máquina
5. Restaurar la energía a la máquina.
6. Esperar aproximadamente 30 seg – 1 minuto: en la pantalla local de la máquina parpadeará el led del símbolo √
7. Al final del proceso, la máquina reanudará el funcionamiento normal
8. Desde la pantalla HMI local a bordo de la máquina entrar en USE MENU con la contraseña 23

1. Cambiar el parámetro "MBUD ID" para que sea diferente del 1 y diferente del de la pantalla remota: por ejemplo, ingrese el número 2 y presione √
2. Eliminar el voltaje de la máquina
3. Conecte la HMI remota
4. Restaurar la energía a la máquina.
5. Esperar aproximadamente 30 seg – 1 minuto: en la pantalla remota de la máquina parpadeará el led del símbolo √
6. Al final del proceso, la máquina reanudará el funcionamiento normal
7. Desde la pantalla HMI remota entrar en USE MENU con la contraseña 23
8. Cambiar el parámetro "MBUD ID" de manera que sea diferente de 1 y diverso de aquel de la pantalla local a bordo de la máquina: introducir por ejemplo el número 3 y pulsar √
9. Fin

13.6 Modo vacaciones

Modalidad de funcionamiento particular: se habilita manualmente y es útil cuando el usuario debe ausentarse del habitáculo durante un período de tiempo superior al día. El funcionamiento prevé:

- Velocidad "30% menos que el mínimo" fija (no previstas otras velocidades; no previsto OFF aparato);

- Sensores ambientales desactivados (no activables los inputs remotos);

- Bypass siempre cerrado.

NOTA: Al activar el modo "Vacaciones", se deshabilitan las otras funciones / ajustes en el producto.

Para volver a habilitar las demás funciones/ajustes del producto, primero debe desactivar el Modo "Vacaciones".

13.7 Post-ventilación

Este tipo de funcionamiento se activa automáticamente tras:

1. El apagado del calefactor eléctrico (Pre-Heater): ambos motores se activan (durante unos 3 minutos) a fin de disipar el calor acumulado;

2. El apagado del aparato (Off): el aire se extrae a la máxima velocidad (durante unos 2 minutos) para eliminar el condensado acumulado en el recuperador de calor.

Este comportamiento del sistema es normal y no deberá considerarse una anomalía.

13.8 Programación (Progr.)

Modo operativo especial: se habilita manualmente y permite al usuario realizar una programación velocidad semanal del aire. De hecho, le permite asignar hasta 6 franjas horarias con diferentes velocidades, incluidas deteniendo el equipo. Cuando el modo está activo, aparece la palabra "Progr.". en la pantalla: consulte "Página de inicio" en el párrafo "Funciones de panel de mandos". Las velocidades aún se pueden cambiar manualmente incluso en los intervalos

especificados: en este caso, la palabra “Prg” parpadeará durante 30 minutos, luego de lo cual volverá a funcionar a la velocidad establecida en la programación por hora, si durante los 30 minutos interviene alguna otra función que cambie la velocidad, el recuento de 30 minutos se reinicia. Para obtener más detalles sobre cómo establecer las franjas horarias y las fechas, consulte “PRG Chrono” en el párrafo “Funciones de panel de mandos”.

14 Uso

El aparato se gestiona automáticamente mediante un sistema de control electrónico. El equipo puede elegir automáticamente el modo de funcionamiento más adecuado, dependiendo de la temperatura exterior.

Cuando se enciende, el aparato reduce la velocidad de ambos motores durante 3 minutos, para permitir el reposicionamiento de la válvula de derivación. Posteriormente, los motores se activan. NOTA: este comportamiento del sistema es normal y no deberá considerarse una anomalía.

14.1 Aspectos generales

Todas las funciones pueden controlarse mediante un panel de mandos a bordo, dotado de pantalla táctil:

A: área táctil

B: pantalla

14.2 Significado de los iconos/botones dell'area touch del área táctil

1. visualización de fecha/hora (última línea de la pantalla) y Prog/Man
2. visualización T Ext, T Int, T Exh, T Sup (dos últimas líneas de la pantalla);
3. salir sin guardar y volver a la página anterior;
4. aumentar la velocidad (OFF, 1, 2, 3, Boost), o desplazar el cursor a la línea superior, o incrementar el valor;
5. disminuir la velocidad o desplazar el cursor a la línea inferior, o reducir el valor;
6. confirmar la selección actual y pasar a la página siguiente guardando los datos actuales.

14.3 Funciones de panel de mandos

Al encenderse la pantalla muestra el logo BAXI y, 10 segundos después, la velocidad de funcionamiento configurada antes del último apagado.

NOTA En general, en ausencia de mandos del usuario, tras dos minutos el visor vuelve a la pantalla del logo, sin guardar posibles cambios. En ese caso pulsar √para reactivar la pantalla inicial.

En esta fase es posible incrementar inmediatamente la velocidad (OFF, 1, 2, 3, BOOST) actuando en la tecla (para disminuir de BOOST, 3, 2, 1, OFF).

Es posible modificar el tipo de datos visualizados en la parte inferior de la pantalla, utilizando las teclas e

fecha/hora y Prog si está activa la programación semanal/Man si durante la programación semanal se ha modificado la velocidad manualmente;

temperaturas: Externa, Interna, Expulsada, Salida

Puede accederse a las restantes funciones desde un menú principal. El menú principal puede visualizarse pulsando en la pantalla inicial.

14.4 Menú principal

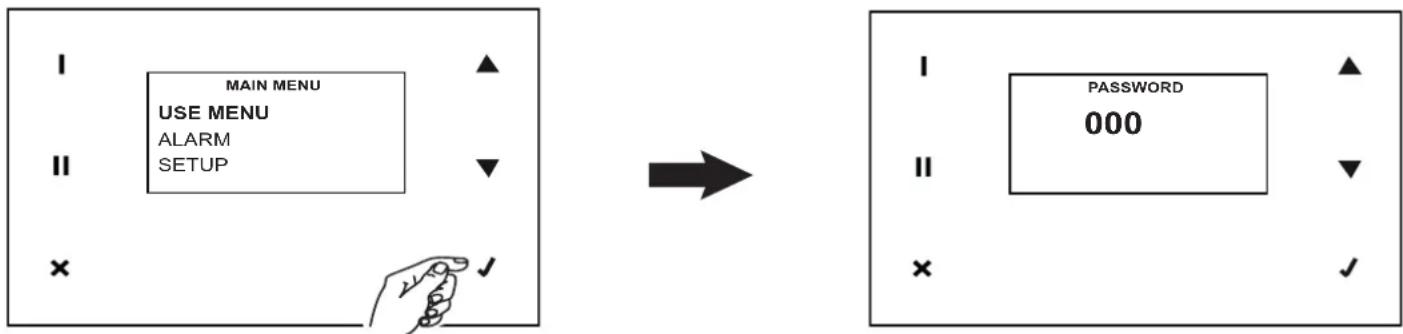

Use menu

Con esta opción e introduciendo la contraseña en la pantalla siguiente se puede acceder a los ajustes de competencia del instalador y del usuario.

Ajustes del instalador: contraseña: 023

Ajustes del usuario: contraseña: 013

14.4.1 Funciones del instalador (contraseña 023)

El menú del instalador presenta las siguientes opciones:

ESPAÑOL

SET UP BYPASS

Es la temperatura de referencia para el bypass. El valor por defecto, modificable, es 18°C.

LIFE TIME

Es el valor, expresado en meses, de duración de los filtros. El valor por defecto es 3 y puede modificarse a 6 y 12.

Es la variable para el reinicio del contador de filtros sucios. El valor por defecto es NO. Puede configurarse a SÍ en caso de sustitución de los filtros (o en cualquier caso cuando se desea)

MBUS ID

En presencia de otra interfaz de usuario HMI instalada en remoto, puede configurar una dirección diferente a esa configurado de forma predeterminada, que es "160"

SPEED

En función de los caudales de la instalación, es posible regular las velocidades de los motores seleccionando: VSUP=Envío de aire limpio a casa (véase fig.13); VEXH=Envío de aire viciado al exterior (véase fig.10) las configuraciones por defecto son iguales a:

VSUP VEXH

VSUP1 35% VEXH1 35%

VSUP2 50% VEXH2 50%

VSUP3 83% VEXH3 83%

VSUPB 100% VEXHB 100%

LANGUAGE

Es la variable que define el idioma de los textos del panel. El valor por defecto, modificable, es: ENG.

ESPAÑOL

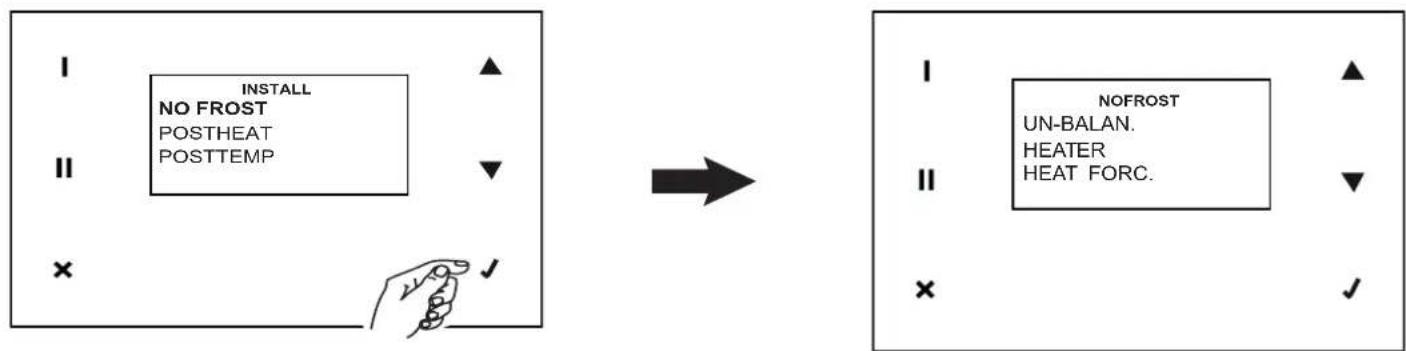

NO FROST

Es la variable que define las posibles estrategias para la función NO FROST. Los valores posibles son:

UN-BALAN.: desequilibrio de los flujos; Nota: para que el aparato se adecue a la normativa PASSIV HAUS esta opción deberá estar desactivada;

HEATER: precalentador; NOTA: para que el aparato se adecue a la normativa PASSIV HAUS esta opción deberá estar activada;

HEAT FORC.: en el caso de estrategia precalentador activada, permite al instalador controlar el funcionamiento del precalentador, encendiéndolo durante 15 s.

Posibles funciones "No-Frost":

UN-BALAN: No disponible / Disponible

HEATER: No disponible/ Disponible


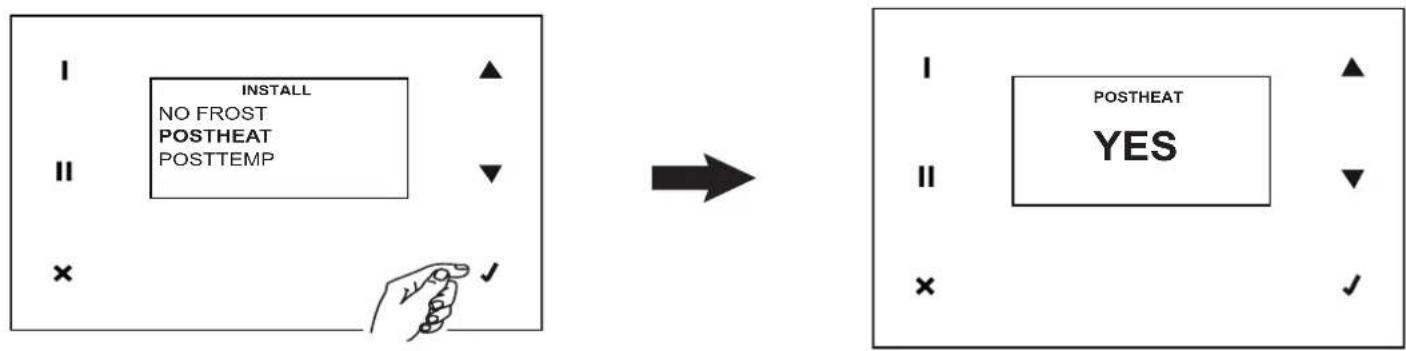

POSTHEAT

Es la variable que controla la activación de un poscalentador, si está presente. El valor por defecto, modificable, es: NO.

Es la variable que define el valor de temperatura límite, superada la cual se enciende el poscalentador, si está presente. El valor por defecto, modificable, es: 16°C.

COM ADD

Es la variable que define la dirección del esclavo Modbus. El valor predeterminado, que se puede cambiar de 001 a 254, es 1.

COM PAR

Es la variable que define el esclavo modbus de velocidad de transmisión. El valor predeterminado, que se puede cambiar en 19200, es 9600.

ESPAÑOL

14.4.2 Funciones del usuario (contraseña 013)

El menú del usuario presenta las siguientes opciones: (para las cuales es posible seleccionar "SÍ/NO").

HOLIDAY

- SI: los ventiladores funcionan a una velocidad un 30% inferior a la mínima.

ACT PROG

- Habilitar programación semanal.

Alarm

Con esta opción es posible gestionar todas las posibles opciones de alarma. Si hay varios errores, estos deberán gestionarse uno a uno, a partir del primero registrado. En estas situaciones se emite una señal intermitente "Alarm!" en la pantalla inicial, o los mensajes intermitentes "Alarm!", "Block!", "OFF" en el caso de errores que de bloqueo.

En todos los casos es posible acceder al menú ALARM para visualizar las acciones necesarias y proceder al reinicio de los errores. A continuación se describen las diferentes situaciones que generan señales de alarma:

Filtros:

Cuando ha transcurrido el periodo de tiempo preconfigurado, se visualiza una prealarma y se solicita una actividad de inspección/limpieza de los filtros. Si los filtros se reemplazan durante la prealarma, el contador debe reiniciarse accediendo a la función específica en el menú del instalador.

Cuando ha transcurrido el periodo de tiempo preconfigurado, se visualiza una alarma y se solicita una actividad de sustitución de los filtros. Para reemplazar los filtros (consulte "Mantenimiento y limpieza"), después de reemplazarlos, será posible restablecer el error y el contador.

NOTA: el contador también puede reiniciarse en cualquier momento, accediendo a la correspondiente función del Menú del Instalador.

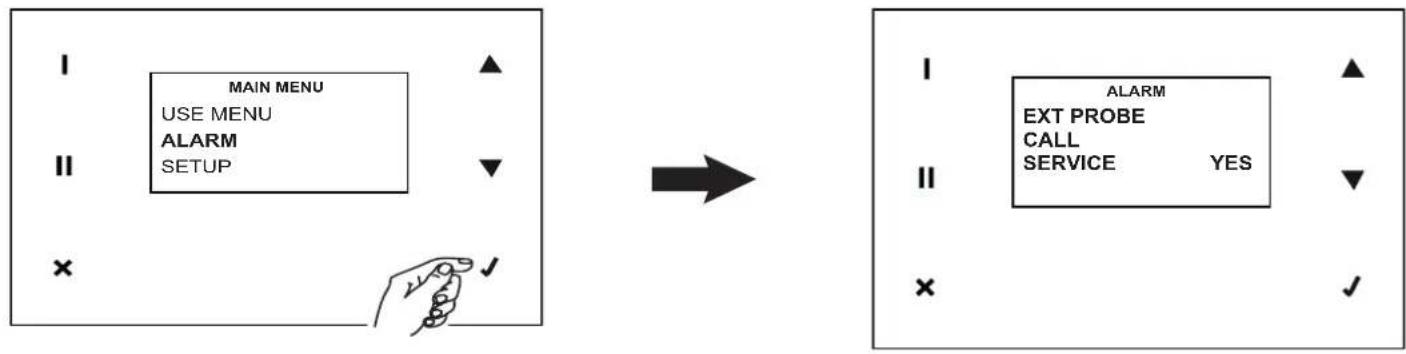

Sonda T ext

Un fallo en la sonda de temperatura exterior genera esta señal. Una vez resuelto el problema (a través del Servicio Técnico) reestablecer el error pulsando "YES" en CALL SERVICE".

Nota: el sistema no realiza automáticamente la llamada al Servicio Técnico.

Sonda T int

Una avería del sensor de la temperatura interna genera esta señal. Tras haber resuelto el problema (mediante la intervención del Servicio Técnico) es posible reiniciar el error (respuesta "YES" en "CALL SERVICE").

Nota: el sistema no realiza automáticamente la llamada al Servicio Técnico.

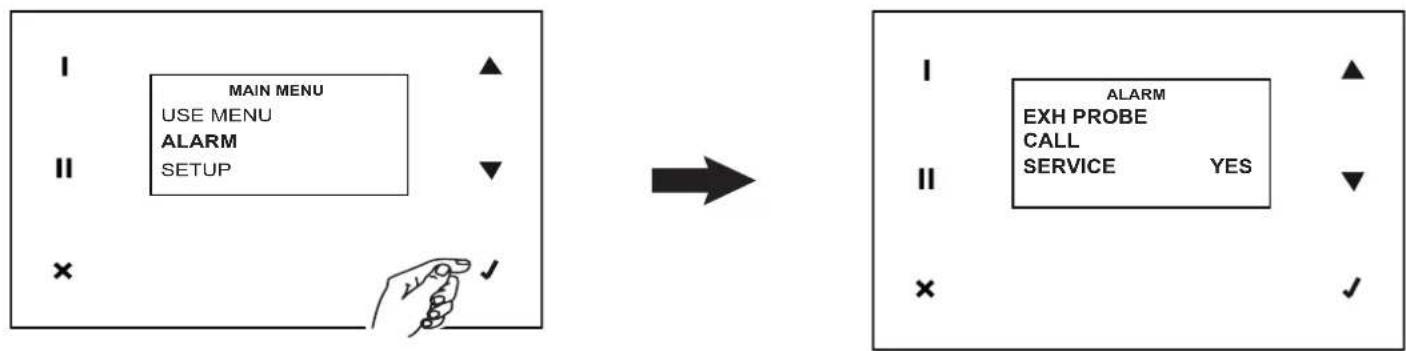

Sonda T exh

Una avería del sensor de la temperatura del aire expulsado genera esta señal. Tras haber resuelto el problema (mediante la intervención del Servicio Técnico) es posible reiniciar el error (respuesta "YES" en "CALL SERVICE").

Nota: el sistema no realiza automáticamente la llamada al Servicio Técnico.

ESPAÑOL

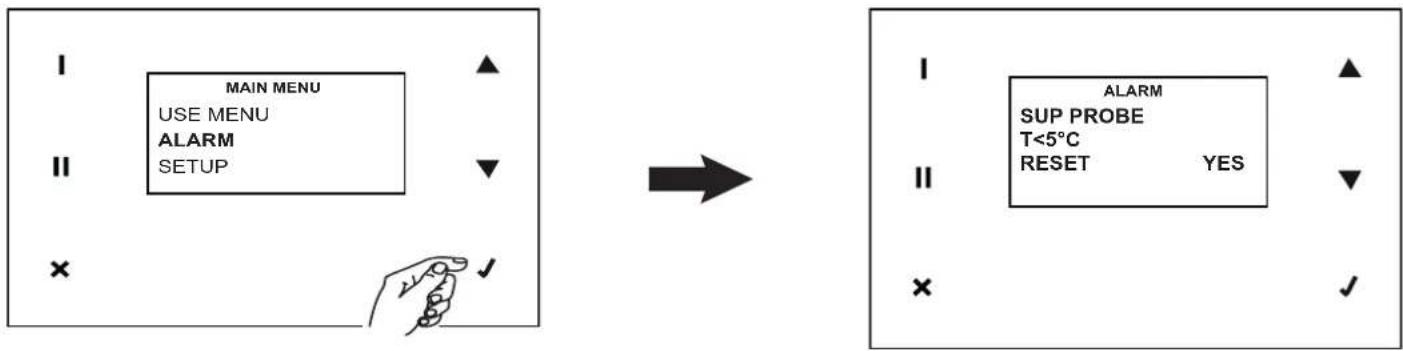

Sonda T sup (T < 5°C)

Si la T medida por el sensor de temperatura del aire de salida es inferior a 5°C, se genera una señal de error que bloquea el sistema. El sistema permanece inactivo hasta un posible rearme manual.


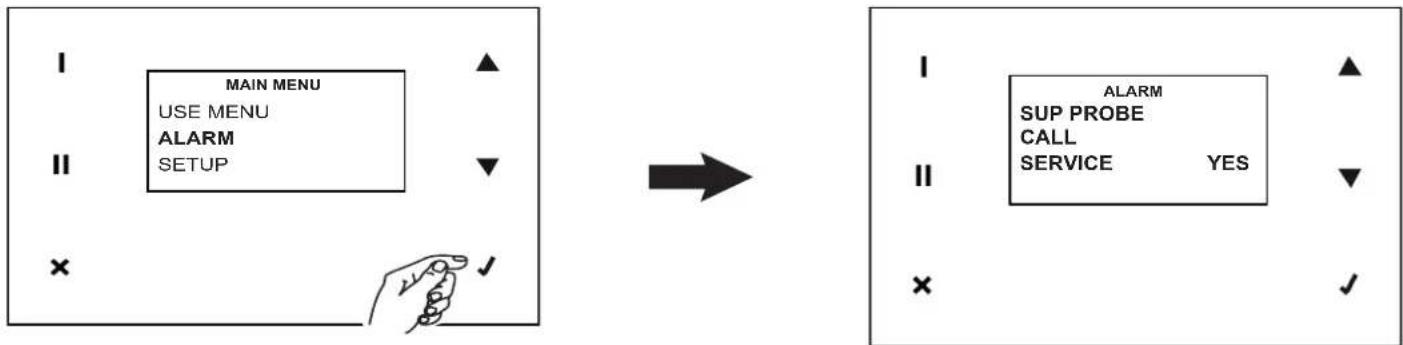

Sonda T sup

Una avería del sensor de la temperatura del aire de salida genera esta señal. Tras haber resuelto el problema (mediante la intervención del Servicio Técnico) es posible reiniciar el error (respuesta "YES" en "CALL SERVICE").

El aparato realiza automáticamente el procedimiento de anticongelación cuando es necesario. En caso de que el procedimiento fracase (Precalentador con temperaturas demasiado bajas) se genera una señal que bloquea el sistema. El sistema permanece inactivo durante una hora, después el aparato reinicia automáticamente el error, se reactiva y repite el ciclo desde el principio.

Con esta opción es posible acceder al ajuste de Fecha y Hora y a la programación semanal.

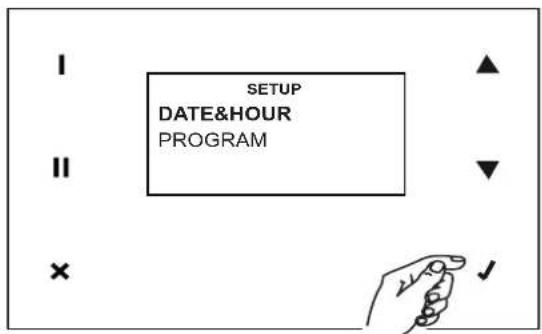

DATE&HOUR

Proceder a configurar la Fecha y la Hora del siguiente modo:

1. Buscar la variable que se desea modificar, pulsando ▲ ▼
2. Seleccionar la variable, pulsando
3. Buscar el valor deseado, pulsando
4. Memorizar el valor elegido, pulsando
5. Volver al punto 1 y así sucesivamente.

Con esta opción es posible acceder al ajuste de la velocidad de funcionamiento, en seis franjas horarias (con hora de inicio y hora de fin), para cada día de la semana y para dos intervalos predefinidos: lunes-viernes y sábado-domingo.

Proceder como se indica a continuación, para todos los días deseados y para todas las franjas deseadas:

NOTA

En cualquier caso las velocidades pueden modificarse manualmente también en los intervalos especificados. El mensaje "Prg" parpadeará durante 30 minutos, después volverá a funcionar a la velocidad establecida en la programación por hora, si durante los 30 minutos interviene alguna otra función que modifique la velocidad, se reinicia el conteo de 30 minutos.

NOTA

Los marcos de tiempo de MON / FRI o SAT / SUN sobrescriben los días individuales, durante la configuración primero cambian las franjas horarias generales y luego establecen las diarias. Si posteriormente se cambian nuevamente, las bandas MON / FRI y SAT / SUN sobrescribirán las diarias.

Info

Con esta opción es posible visualizar las siguientes informaciones de sistema:

hmi, firmware tarjeta, archivo de configuración.

15 Mantenimiento e limpieza

15.1 Filtros:

Tiempos aconsejados para el mantenimiento: en general, el nivel de contaminación del aire varía dependiendo del área geográfica de instalación; por lo que, variará también la duración de los filtros. Teniendo presentes estas consideraciones, las alarmas para el mantenimiento de los filtros son las siguientes (véase también el apartado "Uso"):

- Prealarma: activa el aviso de control y limpieza de los filtros

- Alarma: activa el aviso de filtros obstruidos

Al reiniciar el error de los filtros, se reinicia también el contador.

NOTA: El hecho de no limpiar o sustituir los filtros implica graves inconvenientes para la eficacia de la instalación, conllevando:

- Un aumento de las pérdidas de carga en el circuito de aire y la reducción del caudal de aire;

- La consiguiente disminución del rendimiento de la máquina y el empeoramiento del confort en el ambiente.

Para acceder a los filtros, seguir estas instrucciones:

• Desconectar el aparato de la red eléctrica.
  • Desmontar el panel; (fig.19)
• Extraer los filtros del aparato (fig. 20, 21)

• Limpiar los filtros utilizando un aspirador; es preferible sustituir los filtros tras varias limpiezas, y en cualquier caso al menos 1 vez al año.
• Montar de nuevo los filtros.

En caso de parada prolongada del aparato, se aconseja retirar los filtros para evitarles daños debido a la posible formación de condensación.

15.2 Intercambiador de calor

El control y eventual limpieza del intercambiador debe ser realizado por personal profesionalmente cualificado, preferentemente cada 3 años. Para la limpieza, use una aspiradora.

Para acceder al intercambiador, seguir estas instrucciones:

• Desconectar el aparato de la red eléctrica.
• Extraer el intercambiador (fig. 22)
• Limpiar el intercambiador con un aspirador.
• Montar de nuevo el intercambiador; al realizar esta operación, asegúrese de que las juntas del interior del aparato permanezcan en su posición (fig.22 - A).

22

Para limpiar las partes externas del aparato, respetar las instrucciones siguientes:

• Desconectar el aparato de la red eléctrica.
• Utilizar solamente un paño suave ligeramente húmedo.
• No utilizar productos abrasivos y/o corrosivos.
• No utilizar un paño áspero y/o demasiado empapado en agua; el agua que penetrase en el interior del producto podría provocar daños graves.

16 Eliminación

Este producto es conforme a la Directiva 2012/19/UE referente a la gestión de residuos de aparatos eléctricos y electrónicos (RAEE).

El símbolo del cubo tachado que figura en el aparato indica que el producto, al final de su vida útil, debe ser entregado a un centro de recogida diferenciada para aparatos eléctricos y electrónicos, puesto que debe ser tratado separado de los residuos domésticos. Esto evitará efectos negativos en el medio ambiente y en la salud, favoreciendo el correcto tratamiento, eliminación y reciclaje de los materiales que componen el producto.

Remitirse a la autoridad municipal competente para conocer la ubicación de este tipo de infraestructuras.

En su defecto, el distribuidor estará obligado a la retirada gratuita de un aparato a eliminar al realizarse la adquisición de un aparato equivalente.

Índice

Todas las funciones pueden controlarse mediante un panel de mandos a bordo, dotado de pantalla táctil:

A: área táctil

B: pantalla

1. visualización de fecha/hora (última línea de la pantalla) y Prog/Man;
2. visualización T Ext, T Int, T Exh, T Sup (dos últimas líneas de la pantalla);
3. salir sin guardar y volver a la página anterior
4. aumentar la velocidad (OFF, 1, 2, 3, Boost), o desplazar el cursor a la línea superior, o incrementar el valor;
5. disminuir la velocidad o desplazar el cursor a la línea inferior, o reducir el valor;
6. confirmar la selección actual y pasar a la página siguiente guardando los datos actuales.

Al encenderse la pantalla muestra el logo BAXI y, 10 segundos después, la velocidad de funcionamiento configurada antes del último apagado.

Nota: En general, en ausencia de mandos del usuario, tras dos minutos el visor vuelve a la pantalla del logo, sin guardar posibles cambios. En ese caso pulsar √para reactivar la pantalla inicial.

fecha/hora y Prog si está activa la programación semanal/Man si durante la programación semanal se ha modificado la velocidad manualmente;

temperaturas: Externa, Interna, Expulsada, Salida

PORTUGUES

- SI: los ventiladores funcionan a una velocidad un 30% inferior a la mínima.

ACT PROG

- Habilitar programación semanal

Alarm

- alarme: ativa o aviso de filtros desgastados / saturados

15.2 Permutador de calor

1- Baxi Climatización, S.L.U., de acuerdo con el Real Decreto Legislativo 1/2007 del 16 de Noviembre, responde ante el usuario de las faltas de conformidad de sus productos que se manifiesten durante los primeros dos años desde la fecha de adquisición del producto reflejada en la factura de compra. Salvo prueba en contrario, se presumirá que las faltas de conformidad del producto que se manifiesten en los seis meses posteriores a su fecha de adquisición, ya existían cuando el producto se puso en marcha. Baxi Climatización, S.L.U., además de la garantía legal mencionada en los párrafos precedentes, también ofrece una garantía comercial adicional y voluntaria, consistente en que se presumirá que las faltas de conformidad de los componentes del producto que se manifiesten en los dos años posteriores a su fecha de adquisición ya existían cuando el producto se puso en marcha. En consecuencia, Baxi Climatización, S.L.U. ofrece una garantía TOTAL de 2 años respecto a los repuestos.

2- La garantía no será operativa en los siguientes casos:

a) Averías o mal funcionamiento producido por negligencia o mal uso del equipo por parte del cliente. b) Cuando la avería es consecuencia de la propia instalación donde se integra el producto o por cualquier otro elemento externo que le afecte.

c) Las operaciones de mantenimiento periódico del producto.

d) Transporte o almacenamiento inadecuado, corrosión, abrasión, falta de limpieza, utilización indebida o malos tratos, fuegos, heladas, desgaste por normal uso o cualquier causa ajena.

e) Aquellas intervenciones que se deriven de una incorrecta instalación del equipo o de la falta de mantenimiento del mismo, y no sean conformes con las

recomendaciones de instalación y uso recogidas en el Libro de Instrucciones o Manual de Instalación. f) La presente Garantía quedará anulada, y por tanto sin efecto algun o, si el equipo ha sido manipulado, modificado o reparado por personas no autorizadas o servicios técnicos que no sean los oficiales de la marca.

3- La garantía no cubre gastos derivados de desinstalación, obra, demolición, elevación, transporte o desmontaje, en los casos de una ubicación o accesibilidad dificultosa. Asimismo, tampoco cubre los costes derivados del desmontaje de elementos como muebles, armarios, etc que dificulten el libre acceso al aparato o sus componentes.

4- Para solicitar cualquier asistencia en garantía, deberá presentarse el presente certificado debidamente rellenado y sellado por el instalador. Para todos los equipos de aire acondicionado se deberá haber cumplimentado y enviado la tarjeta de solicitud de garantía que se adjunta o bien se deberá haber registrado la garantía en la página web del servicio oficial BAXI: http://serviciooficial.baxi.es/

5- En particular, Baxi Climatización, S.L.U. declina toda la responsabilidad por daños a personas o cosas que pudieran ser ocasionados por alguna de las causas especificadas en el apartado 2 anterior.

6- Cualquier otra reclamación no especificada en los apartados anteriores está excluida a menos que la ley prevea expresamente su responsabilidad.

7- La presente garantía no afecta a los derechos de que dispone el consumidor conforme el Real Decreto Legislativo 1/2007 del 16 de Noviembre, de Garantías en la Venta de Bienes de Consumo y demás normativas de aplicación.

8- En caso que desee realizar una reclamación, póngase en contacto con el establecimiento donde ha adquirido el producto. Si resulta imposible gestionar la reclamación a través de esta vía, contacte con Baxi Climatización, S.L.U.

Recomendaciones:

Antes de la utilización del aparato, lea cuidadosamente las instrucciones que lo acompañan.

Utilice nuestro servicio autorizado Baxi Calefacción para realizar las puestas en marcha, la regulación y el mantenimiento periódico de sus aparatos.

CONDIÇÕES GERAIS DE GARANTIA
