MANUAL DE USUARIO SIM3963D SMEG

Índice

1 Advertencias 182

1.1 Advertencias generales de seguridad 182
1.2 Función del aparato 186
1.6 Eliminación 187
1.7 Cómo leer el manual de uso 188

2 Descripción 189

2.1 Descripción general 189
2.2 Panel de mandos 189

3 Uso 191

3.1 Advertencias 191
3.2 Operaciones preliminares 192
3.3 Uso de la encimera de cocción 192
3.4 Funciones especiales 200
3.5 Funciones suplementarias 201
3.6 Menú de usuario 204
3.7 Códigos de error 206

4 Limpieza y mantenimiento 207

4.1 Advertencias 207
4.2 Limpieza de las superficies 207
4.3 Limpieza ordinaria semanal 207
4.4 Manchas de comida o restos 207
4.5 Qué hacer si... 208

5 Instalación 209

5.1 Conexión eléctrica 209
5.2 Para el instalador 210
5.3 Procedimiento de limitación de potencia (solo para el instalador) 210
5.4 Indicaciones de seguridad 211
5.5 Abertura para instalación encastrada 211
5.6 Empotrado 213

TRADUCCIÓN DEL MANUAL ORIGINAL

Se recomienda leer detenidamente este manual, que contiene todas las indicaciones para mantener inalteradas las cualidades estéticas y funcionales del aparato adquirido.

Para más información sobre el producto: www.smeg.com

1 Advertencias

1.1 Advertencias generales de seguridad

Daños a las personas

• Este aparato y sus partes accesibles se calientan mucho durante su uso.
• No toque las resistencias durante el uso.
• Nunca intente apagar una llama o incendio con agua: apague el aparato y cubra la llama con una tapa o una tela ignífuga.
• El uso de este aparato está permitido a los niños a partir de los 8 años de edad y a las personas con capacidad física, sensorial o mental reducida o con falta de experiencia y conocimiento, supervisados o instruidos por personas adultas y responsables de su seguridad.
• Los niños no deben jugar con el aparato.

• Mantenga alejados a los niños menores de 8 años si no están continuamente vigilados.

• No permita que los niños menores de 8 años se acerquen al aparato durante su funcionamiento.

• Las operaciones de limpieza y mantenimiento no deben ser efectuadas por niños sin supervisión.
• Preste la máxima atención, la zona de cocción se calienta muy rápidamente. No ponga a calentar las ollas vacías: peligro de sobrecalentamiento.
• Las grasas y los aceites pueden arder si se sobrecalientan. No se aleje durante la preparación de las comidas que contengan aceites o grasas. Si los aceites o las grasas se incendian, no los apague nunca con agua. Ponga la tapa a la olla y apague la zona de cocción correspondiente.
• No utilice las funciones Booster y Double Booster para calentar alimentos grasos o aceites; peligro de incendio.

• Hay que vigilar siempre el proceso de cocción. Hay que vigilar constantemente un proceso de cocción breve.

• Durante el uso no apoye objetos metálicos, como cubiertos u otros en la superficie de la encimera de cocción porque podrían sobrecalentarse.

• No introduzca objetos metálicos puntiagudos (cubiertos o utensilios) en las ranuras.
• No utilice ni conserve materiales inflamables cerca del aparato o directamente debajo de la encimera de cocción.
• NO UTILICE AEROSOLES CERCA DE ESTE APARATO MIENTRAS ESTÉ FUNCIONANDO.
• Apague el aparato después de su uso.
  • NO MODIFIQUE EL APARATO.
• Antes de cualquier intervención en el aparato (instalación, mantenimiento, posicionamiento o desplazamiento) use siempre equipos de protección individual.

• Antes de cualquier operación en el aparato, desconecte la energía eléctrica general.

• Haga realizar la instalación, el mantenimiento y las reparaciones por personal cualificado conforme a las normas vigentes.

• Nunca intente reparar el aparato personalmente, diríjase a un técnico cualificado.
• Si el cable de alimentación eléctrica se daña, contacte inmediatamente con el servicio de asistencia técnica para la sustitución.

Daños al aparato

• En las partes de cristal no utilice detergentes abrasivos o corrosivos (por ejemplo productos en polvo, quitamanchas y estropajos metálicos).
• Emplee, de ser necesario, utensilios de madera o plástico.
• No se siente sobre el aparato.
• No la utilice como superficie de apoyo.
• No obstruya las aberturas ni las ranuras de ventilación y eliminación del calor.
• No utilice chorros de vapor para limpiar el aparato.

• No deje el aparato sin vigilancia durante las cocciones que puedan liberar grasas y aceites y que al sobrecalentarse podrían inflamarse. Preste la máxima atención.

• Peligro de incendio: no deje objetos sobre las encimeras de cocción.

• NO UTILICE NUNCA EL APARATO PARA CALENTAR LA VIVIENDA.
• Los recipientes o las planchas deben colocarse dentro del perímetro de la encimera de cocción.
• Todos los recipientes deben tener el fondo plano y uniforme.
• En caso de derrames o desbordamientos, elimine el exceso de líquido de la encimera de cocción.
• No vierta sustancias ácidas, como zumo de limón o vinagre, en la encimera de cocción.
• No derrame azúcar o mezclas dulces en la encimera de cocción durante la cocción.
• No apoye materiales o sustancias que podrían fundirse o incendiarse (papeles, plástico o papel de aluminio) durante la cocción.
• Apoye los recipientes directamente sobre la superficie de vitrocerámica.

• No ponga ollas o sartenes vacías en la zonas de cocción encendidas.

• No utilice materiales ásperos o abrasivos ni rascadores metálicos afilados.

• En las partes de acero o tratadas superficialmente con acabados metálicos (por ejemplo anodizadas, niqueladas o cromadas) no utilice productos de limpieza que contengan cloro, amoniaco o lejía.

Instalación

• NO INSTALE ESTE APARATO EN LANCHAS O CARAVANAS.
- Coloque el aparato en el mueble con la ayuda de otra persona.
- Compruebe que el material del mueble sea resistente al calor.
- Compruebe que el mueble tenga las aberturas requeridas.
- Para evitar cualquier sobrecalentamiento, no hay que instalar el aparato detrás de una puerta decorativa o de un panel.
- La conexión eléctrica debe ser realizada por personal técnico cualificado.
- Es obligatorio efectuar la puesta a tierra de conformidad con las normas de seguridad de la instalación eléctrica.

• Utilice cables resistentes a una temperatura de al menos 90°C.
• El par de apriete de los tornillos de los conductores de alimentación del terminal de bornes debe ser de 1,5-2 Nm.
• La instalación y cualquier sustitución del cable de conexión eléctrica debe ser hecha exclusivamente por personal técnico autorizado.

Para este aparato

• En caso de que se formen fisuras, grietas, o si la superficie de cocción de vitrocerámica se rompiese, apague inmediatamente el aparato. Desconecte la alimentación eléctrica y llame al servicio de Asistencia Técnica.
• Evite que objetos sólidos y pesados caigan en la superficie estropeando la superficie de cocción.
• No utilice la encimera de cocción si el horno estuviese instalado debajo de la misma y hubiese un proceso de pirólisis en curso.
• No toque o limpie la superficie de la encimera de cocción mientras esté funcionando o las luces testigo de calor residual estén encendidas.

• Active el bloqueo de las teclas si hay niños o animales domésticos que puedan alcanzar la encimera de cocción.
- Después de su uso, apague las zonas de cocción que permanecen muy calientes durante un cierto periodo de tiempo después de su apagado. No toque las superficies de la encimera de cocción.
- Después del uso apague las placas. No confíe nunca solamente en el sensor de presencia de ollas.
- Preste mucha atención a los niños, porque difícilmente pueden ver la indicación de calor residual. Después del uso las zonas de cocción siguen estando muy calientes durante cierto período de tiempo, incluso si están apagadas. Evite que los niños entren en contacto con la encimera.
- La superficie de vitrocerámica es muy resistente a los golpes, aun así evite la caída de objetos sólidos y duros sobre la superficie de cocción, podrían causar la rotura de la misma, sobre todo si tienen puntas.
- La superficie de vitrocerámica no debe usarse como superficie de apoyo.
- Quite de la tapa cualquier líquido que hubiese desbordado antes de abrirla.

• Antes de cerrar la tapa, deje que se enfríe la placa.
• Los usuarios de marcapasos u otros dispositivos similares deben asegurarse de que el funcionamiento de sus aparatos no se vea afectado por el campo inductivo, cuya gama de frecuencias está comprendida entre 20 y 50 kHz.
• En cumplimiento de las disposiciones relativas a la compatibilidad electromagnética, la encimera de cocción por inducción electromagnética pertenece al grupo 2 y a la clase B (EN 55011).

1.2 Función del aparato

• Este aparato debe utilizarse para la cocción de alimentos en entornos domésticos. Cualquier otro uso se considera inadecuado.
• El aparato no ha sido concebido para funcionar con temporizadores externos ni con sistemas de control remoto.

1.3 Responsabilidad del fabricante

• El fabricante no se hace responsable por los daños a personas y cosas causados por:
• uso del aparato distinto al previsto;
• incumplimiento de las prescripciones del manual de uso;
• alteración incluso de una sola parte del aparato;
• utilización de repuestos no originales.

1.4 Placa de identificación

La placa de identificación lleva los datos técnicos, el número de serie y la marca. No quite nunca la placa de identificación.

1.5 Este manual de uso

Este manual de uso forma parte integrante del aparato y debe guardarse íntegro y al alcance del usuario durante todo el ciclo de vida del aparato.

- Antes de utilizar el aparato, lea detenidamente el presente manual de uso.

1.6 Eliminación

Conforme a la directiva europea RAEE (2012/19/UE), este aparato se debe desechar al final de su vida útil separándolo del resto de residuos. Este aparato no contiene sustancias en cantidades suficientes para ser consideradas peligrosas para la salud y el medioambiente, de conformidad con las directivas europeas actuales.

Para desechar el aparato:

- Corte el cable de alimentación eléctrica y quítelo junto con la clavija del enchufe.

Tensión eléctrica Peligro de electrocución

• Desconecte la alimentación eléctrica general.
• Desconecte el cable de alimentación de la toma de corriente.

- Entregue el aparato a los centros adecuados de recogida selectiva de residuos eléctricos y electrónicos, o bien devuélvalo al distribuidor al comprar un producto equivalente, en relación de uno a uno.

Se hace notar que para el embalaje del aparato se utilizan materiales no contaminantes y reciclables.

- Entregue los materiales del embalaje a los centros adecuados de recogida selectiva.

Embalajes de plástico Peligro de asfixia

• No deje sin vigilancia el embalaje ni partes del mismo.
• No permita que los niños jueguen con las bolsas de plástico del embalaje.

1.7 Cómo leer el manual de uso

Este manual de uso utiliza las siguientes convenciones de lectura:

Advertencias

Información general sobre este manual de uso, la seguridad y la eliminación final.

Descripción

Descripción del aparato y sus accesorios.

Uso

Información sobre el uso del aparato y los accesorios, consejos para la cocción.

Limpieza y mantenimiento

Información para la limpieza y el mantenimiento correctos del aparato.

Instalación

Información para el técnico cualificado: instalación, puesta en funcionamiento y prueba.

Advertencia de seguridad

Información

Sugerencia

1. Secuencia de las instrucciones de uso.

- Instrucción de uso individual.

2 Descripción

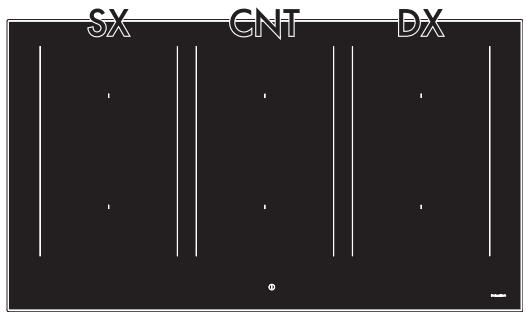

2.1 Descripción general

90 cm

SX = Zonas de cocción izquierdas

CNT = Zonas de cocción centrales

DX = Zonas de cocción derechas

2.2 Panel de mandos

1 Teclas de las funciones especiales
2 Área de ajuste del temporizador
3 Área de ajuste de las zonas de cocción
4 Barra de deslizamiento
5 Botón On/Off

Tabla con las potencias máximas absorbidas (expresadas en vatios)

	TamañoH x L (mm)	Nivel 9	Booster	Double Booster
Zona individual	180 x 240	2100 W	2500 W	3000 W
Multizone	360 x 240	3000 W	3700 W	-

* Las potencias son indicativas y pueden variar en función del recipiente utilizado o de los valores seleccionados.

Ventajas de la cocción por inducción

El aparato está equipado con un generador de inducción para cada zona de cocción. Cada generador situado bajo la superficie de cocción de vitrocerámica origina un campo electromagnético que induce una corriente térmica en la base de la olla. En la zona de cocción por inducción el calor ya no se transmite, las corrientes inductivas lo crean directamente dentro del recipiente.

• Ahorro de energía gracias a la transmisión directa de la energía a la olla (son necesarios recipientes adecuados de materiales magnetizables) con respecto a la cocción eléctrica tradicional.
• Mayor seguridad gracias a la transmisión de energía solo al recipiente apoyado sobre la encimera de cocción.
• Elevado rendimiento en la transmisión de energía desde la zona de cocción a la base de la olla.
• Rápida velocidad de calentamiento.
• Reducido peligro de quemaduras, ya que la superficie de cocción se calienta solo en la base de la olla; los alimentos que se desbordan no se pegan.

Gestión de la potencia

La encimera está dotada de un módulo de gestión de la potencia que optimiza/limita los consumos. Si los niveles de potencia totales ajustados, superan el límite máximo permitido la tarjeta electrónica gestionará automáticamente la potencia suministrada de las placas.

El módulo trata de mantener los niveles máximos de potencia que se pueden suministrar. En la pantalla se muestran los niveles ajustados por la gestión automática.

La prioridad está dada por la primera zona programada.

El módulo de gestión de la potencia no influye en la absorción eléctrica total del aparato.

3 Uso

3.1 Advertencias

Temperatura elevada Peligro de quemaduras

• Protéjase las manos con guantes térmicos durante su uso.
• No toque o limpie la superficie de la encimera de cocción mientras esté funcionando o las luces testigo de calor residual estén encendidas.
• No ponga ollas o sartenes vacías en las zonas de cocción encendidas.
• No permita que los niños menores de 8 años se acerquen al aparato durante su funcionamiento.
• Active el bloqueo de las teclas si hay niños o animales domésticos que puedan alcanzar la encimera de cocción.
• Después de su uso, apague las zonas de cocción que permanecen muy calientes durante un cierto periodo de tiempo después de su apagado. No toque las superficies de la encimera de cocción.

Temperatura elevada Peligro de incendio o explosión

• No utilice o deje materiales inflamables cerca del aparato o directamente debajo de la encimera de cocción.
• No utilice alimentos enlatados, envases cerrados, recipientes y envases de plástico para la cocción.
• No deje el aparato sin vigilancia durante las cocciones que puedan liberar grasas y aceites.
• En caso de fisuras o grietas, apague inmediatamente el aparato, desconecte la alimentación eléctrica y llame al Servicio de Asistencia.

Uso incorrecto Riesgo de daños a las superficies

• No utilice la encimera de cocción si el horno estuviese instalado debajo de la misma y hubiese un proceso de pirólisis en curso.
• No apoye ollas con el fondo no perfectamente plano y regular.
• Evite que objetos sólidos y pesados caigan en la superficie estropeando la superficie de cocción.
• No la utilice como superficie de apoyo.

3.2 Operaciones preliminares

Para eliminar la posible humedad acumulada durante las elaboraciones de fábrica, para un correcto funcionamiento de los circuitos electrónicos y del panel de mandos:

1. Quite la película protectora de las superficies externas del aparato y de los accesorios.
2. Quite las posibles etiquetas (a excepción de la placa con los datos técnicos).

3.3 Uso de la encimera de cocción

Todos los mandos y controles del aparato están ubicados en el panel frontal. El uso de la encimera de inducción se hace con las teclas del sensor de control táctil (Touch control). Toque ligeramente un símbolo de la superficie de vitrocerámica. Cada toque correcto es confirmado por una señal acústica.

Primer encendido

Durante la primera conexión a la red eléctrica, se efectúa un control automático que enciende todas las luces testigo durante algunos segundos.

Al utilizarlo por primera vez, tras realizar la primera conexión a la red eléctrica, se

mostrará el símbolo parpadeante; sirve para entrar en el menú técnico del aparato y solo debe ser utilizado por la Asistencia Técnica.

Lista de símbolos

Tecla On/Off: enciende o apaga la encimera de cocción.

Tecla de pausa: suspende la cocción.

Tecla de bloqueo de los mandos: impide tocar los mandos accidentalmente.

Tecla de la función Grill: activa la función Grill

Tecla de la función Warming: activa el mantenimiento del calor.

Barra de deslizamiento: aumenta o disminuye el nivel de potencia de una zona de cocción.

Área de ajuste de las zonas de cocción

En esta área se encuentran las teclas para seleccionar las zonas de cocción y los iconos del temporizador que están encima de cada zona.

Área de ajuste del temporizador

En esta área se encuentran los mandos para programar el temporizador autónomo y los del temporizador para las zonas de cocción.

Diámetro mínimo de la olla

Asegúrese de que las ollas tengan como mínimo el diámetro que se indica en la siguiente tabla, en ambas configuraciones.

Configuración	∅mínimo (cm)
Zona de cocción simple	9 - 11
Multizone	21 - 23

Tenga en cuenta lo siguiente:

• No supere las líneas verticales con las ollas.
• No cubra el panel de mandos.
• No se acerque a los bordes del cristal.
• Si usa una plancha, esta deberá tener unas dimensiones máximas de 36 x 24 cm y, en cualquier caso, no deberá superar el tamaño de las zonas serigrafiadas sobre la encimera (vea «Tabla con las potencias máximas absorbidas (expresadas en vatios)»

Recipientes a utilizar para la cocción por inducción

Los recipientes utilizados para la cocción por inducción deben ser de metal, tener propiedades magnéticas y un fondo de tamaño suficiente.

Recipientes adecuados:

• Recipientes de acero esmaltado con fondo grueso.
• Recipientes de hierro forjado con fondo esmaltado.
• Recipientes de acero inox multicapa, acero inoxidable ferrítico y aluminio con fondo especial.

Recipientes no adecuados:

- Recipientes de cobre, acero inoxidable, aluminio, vidrio refractario, madera, cerámica y terracota.

Para verificar que la olla sea adecuada acerque un imán al fondo: si es atraído, la olla es adecuada para la cocción por inducción.

Si no tiene un imán, ponga un poco de agua en el recipiente, colóquelo en una zona de cocción y encienda la placa.

Si en la pantalla aparece el símbolo significa que la olla no es adecuada

Use exclusivamente recipientes con el fondo perfectamente plano adecuados para las placas de inducción. La utilización de ollas con el fondo irregular podría comprometer la eficacia del sistema de calentamiento hasta impedir la detección de la olla en la placa.

Tenga cuidado de no colocar las ollas encima de los mandos frontales del aparato.

Limitación de la duración de la cocción

La encimera de cocción dispone de un dispositivo automático que limita la duración de su funcionamiento.

Si no se modifican los ajustes de la zona de cocción, la duración de funcionamiento máximo de cada una de las zonas depende del nivel de potencia seleccionado.

Al activar el dispositivo para limitar la duración del funcionamiento, la zona de cocción se apaga, se emite una breve señal y, si está caliente, se visualiza el símbolo H en la pantalla.

Nivel de potencia programado	Duración máxima de la cocción en horas
1	8 1/2
2	6 1/2
3	5 1/2
4	4 1/2
5	3 1/2
6	1 1/2
7	1 1/2
8	1 1/2
9	1 1/2

Protección contra el sobrecalentamiento

Si se utiliza la encimera de cocción a la máxima potencia un período de tiempo largo, los dispositivos electrónicos pueden tardar en enfriarse si la temperatura ambiente es elevada.

Si la temperatura de los componentes electrónicos internos supera el umbral de seguridad, el aparato se apagará automáticamente y se mostrará el mensaje «ER21» (véase «Códigos de error»).

Consejos prácticos para el ahorro energético

• El diámetro de la base de la olla no debe salir de la anchura de la zona de cocción serigrafiada.
• Las ollas no deben colocarse fuera del perímetro de la encimera y encima de los mandos frontales.
• Al comprar una olla, verifique si el diámetro indicado se refiere al fondo o a la parte superior del recipiente, este último es casi siempre más grande que el del fondo.
• Cuando se preparan platos con tiempos largos de cocción, se puede ahorrar tiempo y energía utilizando una olla a presión, la cual permite además conservar las vitaminas contenidas en los alimentos.
• Asegúrese de que la olla a presión contenga suficiente líquido, porque el sobrecalentamiento provocado por la falta del mismo podría dañar la olla y la zona de cocción.
• Se fuese posible cubra las ollas con una tapa adecuada.
• Elija la olla adecuada para la cantidad de alimento que desea cocinar. Una olla grande, pero semivacía implica un derroche de energía.

Si la encimera de cocción y el horno se utilizan al mismo tiempo, en determinadas condiciones podría superarse el límite máximo de potencia utilizable de la propia instalación eléctrica.

Niveles de potencia

La potencia de la zona de cocción puede regularse en varios niveles. En el cuadro se encuentran las indicaciones relativas a los diversos tipos de cocción.

Nivel de potencia	Adecuado para:
0	Posición OFF
1 - 2	Cocción de pequeñas cantidades de alimentos (potencia mínima)
3 - 4	Cocción
5 - 6	Cocción de grandes cantidades de alimentos, asado de piezas más grandes
7 - 8	Asar, sofrito con harina
9	Asar
P / [STCK]	Asar / Dorar, cocer (potencia máxima)*

* véase la función Booster y Double Booster

Encendido/apagado de la encimera de cocción

Para activar la encimera de cocción, es necesario mantener pulsada la tecla On/

Off I durante al menos 1 segundo; repita esta última operación para desactivarla.

La encimera de cocción se desactivará automáticamente en unos segundos si no se ha seleccionado ningún valor de potencia.

Encendido automático de la zona de cocción

La encimera de cocción está equipada con un sistema de detección automática de los recipientes.

Después de haber encendido la encimera de cocción:

• Ponga un recipiente (adecuado para cocer por inducción y no vacío) en la zona de cocción que desea usar.
• La tecla que corresponde a la zona sobre la que está apoyado el recipiente se enciende automáticamente

mostrando

y en la barra de

deslizamiento se iluminará el primer segmento.

• Seleccione la zona de cocción con la tecla correspondiente (véase «Área de ajuste de las zonas de cocción»).
• Al seleccionar la zona, aparece un punto en la esquina inferior derecha de la cifra: el valor de la potencia que se

indica es de

Ajuste de la zona de cocción

Después de haber seleccionado una zona de cocción:

1. Ponga un dedo en la izquierda de la barra de deslizamiento de la zona de cocción que desea utilizar.

Ahora el valor de la potencia indicado es

de

1. Deslice el dedo hacia la derecha o la izquierda en la barra de deslizamiento

hasta seleccionar una potencia de

a 9. o active la función Booster (véase «Función Booster»).

La pantalla de la zona utilizada indica el valor de la potencia programada.

Apagado de la zona de cocción

1. Deslice el dedo hacia la izquierda hasta el final de la barra de deslizamiento de la zona de cocción que desea apagar.

La pantalla de la zona seleccionada

muestra el valor 8.

Para apagar todas las zonas de cocción al mismo tiempo mantenga

pulsada la tecla On/Off durante al menos 2 segundos.

Selección rápida

Con esta función se puede programar rápidamente la potencia de las placas.

Después de haber encendido la encimera y seleccionado una zona de cocción:

1. Ponga un dedo sobre la potencia más o menos deseada de la barra de deslizamiento.

1. Deslice el dedo hacia la derecha o la izquierda para seleccionar la potencia de cocción deseada.

Función Booster

Uso incorrecto Peligro de quemaduras

- No utilice las funciones Booster y Double Booster para calentar alimentos grasos u aceites, ya que podrían incendiarse.

Mediante esta función es posible utilizar la máxima potencia suministrable de la zona de cocción, lo que es útil para hervir grandes cantidades de agua.

Después de haber encendido la encimera y seleccionado una zona de cocción:

1. Ponga un dedo en la parte izquierda de la barra de deslizamiento.

La pantalla de la zona de cocción se enciende: el valor de la potencia indicado

1. Deslice el dedo hacia la derecha en la barra de deslizamiento hasta seleccionar la función Booster.

La pantalla de la zona de cocción usada indica el valor P.

Se puede activar la función Booster rápidamente.

- Después de haber encendido la encimera y seleccionado la zona, ponga un dedo en el extremo derecho de la barra de deslizamiento de la zona de cocción que desea utilizar.

La función Booster permanece activa como máximo durante 5 minutos, transcurridos los cuales el nivel de potencia baja automáticamente al nivel 9.

Función Double Booster

La función Double Booster permite obtener más potencia que la función Booster.

Después de haber activado la función Booster para una zona de cocción, pulse el símbolo «P» que aparece en el extremo derecho de la barra de deslizamiento; se

mostrarán secuencialmente los símbolos

Función Multizone

Con esta función se puede manejar al mismo tiempo dos zonas de cocción (delantera y trasera) para utilizar ollas especiales como fuentes para escalfar pescado o recipientes de forma rectangular.

Después de haber encendido la encimera de cocción:

1. Ponga un dedo al mismo tiempo sobre las teclas de dos zonas de cocción colocadas en vertical.

Tras una breve señal acústica, aparecerá el símbolo en la tecla de la zona trasera; ahora está activada la función Multizone.
2. Seleccione la potencia de cocción deseada en la barra de deslizamiento de la izquierda.

En las dos zonas de cocción se programan los mismos parámetros.

Se puede activar función Multizone solamente entre zonas de cocción conectadas verticalmente (F y R).

Esta función controla automáticamente un reparto equitativo de la potencia en las dos placas involucradas.

Cuando se activa la función Multizone, no se puede activar la función Double Booster en las zonas involucradas.

Si se utiliza una olla de gran tamaño, ovalada u oblonga, asegúrese de colocarla en el centro de la zona de cocción.

Ejemplo de posición correcta de la olla

Ejemplo de posición NO correcta de la olla

Ejemplos de colocación de la plancha

Para desactivar la función Multizone:

Pulse al mismo tiempo las teclas de las zonas de cocción que se han activado en

la Multizone; el símbolo 71 desaparece y las dos zonas pueden regularse por separado.

Tabla guía para la cocción

En el cuadro siguiente se muestran los valores de potencia que pueden ajustarse y, en correspondencia de cada uno de ellos, el tipo de alimentos a cocinar. Los valores pueden variar según la cantidad de alimento y el gusto del consumidor.

Nivel de potencia	Adecuado para:
1 - 2	Calentar comidas, mantener en ebullición pequeñas cantidades de agua, batir salsas a base de yema de huevo o mantequilla.
3 - 4	La cocción de comidas sólidas y líquidas, mantener en ebullición agua, descongelar congelados, tortillas de 2-3 huevos, guisados a base de fruta y verdura, cocciones varias.
5 - 7	La cocción de carnes, pescados y verduras estofadas, guisados con mayor o menor cantidad de agua, preparar mermeladas, etc.
8-9	Asados de carne o pescado, bistecs, hígado, doradura de carnes y pescados, huevos, etc.
P	Freír patatas en aceite, etc., hacer hervir agua rápidamente.

Calor residual

Uso incorrecto Peligro de quemaduras

- Preste mucha atención a los niños, porque difícilmente pueden ver la indicación de calor residual. Después de su uso las zonas de cocción permanecen muy calientes durante cierto periodo de tiempo, incluso si están apagadas. No deje que los niños apoyen las manos.

Después de apagar la zona de cocción, si la zona está todavía caliente, la

pantalla mostrará el símbolo H.

Cuando la temperatura disminuya por debajo de los 60°C el símbolo desaparecerá.

3.4 Funciones especiales

Función Warming

Con esta función es posible mantener calientes las comidas ya cocinadas o mantener el agua en ebullición.

Para activar la función Warming, después de haber encendido la encimera de cocción:

1. Seleccione una zona de cocción.
2. Pulse el botón para activar la función; la pantalla de la zona de cocción
   seleccionada muestra el símbolo

Para desactivar la función Warming:

1. Seleccione la zona de cocción con la función activa.
2. Pulse la tecla

Función Pausa

Con esta función es posible suspender el funcionamiento de todas las zonas de cocción.

Para activar la función Pausa:

1. Active al menos una zona de cocción.
2. Mantenga pulsada la tecla pausa II. En las pantallas de todas las zonas de

cocción aparecerá el símbolo

La función pausa puede mantenerse como máximo 10 minutos; después, el aparato se apaga.

Para desactivar la función Pausa:

1. Mantenga pulsada la tecla II. El símbolo pausa recién pulsado empieza a parpadear.
2. Pulse cualquier tecla, excepto la tecla Pausa.
3. Ahora la función pausa está desactivada y se restablecen las funciones programadas anteriormente.

Durante la función Pausa, se mantienen activos la limitación de la duración de la cocción, los símbolos de calor residual y la función de bloqueo de mandos.

En caso de interrupción y posterior restablecimiento de la corriente, la función pausa se desactivará.

Función Grill

Esta función permite activar automáticamente la función Multizone solo en las zonas de la izquierda; es útil para asar con la plancha o para cocinar con recipientes alargados.

Para activar la función Grill:

1. Coloque una plancha o un recipiente alargado sobre las zonas de la izquierda.

2. Pulse la tecla

En la pantalla de la zona delantera

aparecerá el símbolo y en la de la zona trasera, el símbolo. La barra de deslizamiento se configurará automáticamente en el nivel 8. (fase de precalentamiento)

Tras dos minutos de funcionamiento, el nivel bajará a 6.

Pulse la tecla y modifique el nivel de potencia en cualquier momento desde la barra de deslizamiento.

Bloqueo de mandos

Con esta función se pueden desactivar todas las teclas del aparato.

Esta función viene bien durante las operaciones de limpieza y para prevenir activaciones accidentales.

Para activar el bloqueo de mandos:

- Pulse la tecla durante al menos un segundo.

Todas las teclas, excepto Ⓘ y =0, están bloqueadas.

Para desactivar el bloqueo de mandos:

1. pulse de nuevo la tecla —0 durante al menos un segundo.

3.5 Funciones suplementarias

Calentamiento rápido

Esta función no está disponible en los niveles de potencia 9, Booster y Double booster.

La función de calentamiento rápido permite calentar al máximo una zona de cocción durante un tiempo limitado, para después continuar la cocción en el nivel de potencia programado.

Después de haber seleccionado una zona de cocción:

- Mantenga pulsado un nivel de potencia (de 1 a 8) durante al menos 3 segundos.

- La pantalla de la zona de cocción muestra el símbolo A.

- Al terminar el tiempo de calentamiento, la zona de cocción vuelve al nivel de potencia seleccionado anteriormente.

Esta función se puede desactivar manteniendo pulsado durante 3 segundos el nivel de potencia programado o seleccionando un nivel inferior.

Minutero

Con esta función se puede programar un minutero que emite una señal acústica al final del tiempo deseado.

Después de haber activado la encimera y sin haber seleccionado ninguna zona de cocción:

1. Pulse en el interior del área de ajuste del temporizador.

1. Mediante las teclas + y -, seleccione el tiempo deseado.

- La primera cifra de la izquierda selecciona las horas, la del centro las decenas de minutos y la de la derecha los minutos.

Al encender el aparato, toque el área de ajuste del temporizador en los 3 segundos siguientes, de lo contrario se desactivará y habrá que reiniciar el aparato.

1. Tras una espera de 10 segundos, el temporizador empezará la cuenta atrás.

2. Cuando se acabe el tiempo se emitirán señales acústicas; pulse una tecla cualquiera para desactivarlas.

Se puede programar hasta un máximo de 9 horas y 59 minutos.

El uso del minutero no interrumpe el funcionamiento de las zonas de cocción, sino que avisa solamente al usuario cuando han transcurrido los minutos programados.

Modificación y desactivación del minutero

Para modificar o desactivar el minutero durante la cuenta atrás:

1. Pulse la tecla On/Off para activar la encimera de cocción (si estuviera en stand-by).
2. El área de ajuste del temporizador mostrará los primeros minutos que se han programado al principio.
3. Modifique el tiempo del minutero o póngalo a cero mediante las teclas + y -.
4. Tras una espera de 10 segundos, el temporizador volverá a empezar la cuenta atrás o se desactivará.

Cocción temporizada

Con esta función se puede programar el apagado automático de cada zona de cocción al final de un período de tiempo.

Para activar la función cocción temporizada, después de haber activado al menos una zona de cocción:

1. Seleccione un nivel de potencia.
2. Pulse en el interior del área de ajuste del temporizador.

• Encima de la pantalla de la zona de

cocción aparecerá el símbolo parpadeante.

1. Mediante las teclas + y -, seleccione el tiempo deseado.

1. La cocción temporizada se activa algunos segundos después de la última selección.
   Al terminar el tiempo ajustado una alarma sonora avisa al usuario.
2. Para desactivar la alarma sonora, pulse cualquier tecla.

Se puede programar hasta un máximo de 9 horas y 59 minutos.

Es posible activar la función en varias zonas de cocción al mismo tiempo. El indicador de tiempo y el led parpadeante se refieren a la zona de cocción que está próxima a apagarse

Modificación o desactivación de la cocción temporizada

Para modificar la cocción temporizada durante la cuenta atrás:

1. Pulse la tecla On/Off para activar la encimera de cocción (si estuviera en stand-by).
2. Pulse la tecla display de la zona de cocción temporizada.

- El área de ajuste del temporizador mostrará los primeros minutos que se han programado al principio.

1. Modifique o ponga a cero el minutero mediante las teclas + y -.
2. Tras una espera de 10 segundos, el temporizador volverá a empezar la cuenta atrás o se desactivará.

Durante una cocción temporizada, se puede programar un minutero independiente.

Función Recall

Esta función permite restablecer algunas operaciones ya iniciadas, tras un apagado involuntario.

En caso de apagado involuntario, realice estas operaciones en los 6 segundos siguientes:

1. Encienda el aparato.

- La tecla II empieza a parpadear.

1. A continuación, pulse la tecla pausa para restablecer las funciones activas anteriormente.

Esta función restablece la actividad de las zonas de cocción, las funciones del temporizador y el Calentamiento rápido; las demás funciones no se recuperarán.

3.6 Menú de usuario

El menú de usuario permite modificar las características funcionales del aparato. En total, dispone de 7 opciones modificables. Cada opción está marcada en la pantalla con la letra «U» en alternancia con un número secuencial.

Tabla con las opciones del menú de usuario

Opción	Característica
U0	Potencia máxima total (kW) - Solo puede modificarla el instalador
U1	Opción no seleccionable
U2	Volumen de las teclas
U3	Volumen de las señales acústicas
U4	Luminosidad de la pantalla
U5	Parpadeo del temporizador
U6	Detección de ollas automático
U7	Duración del avisador acústico del temporizador

Acceder al menú de usuario

1. Con la encimera de cocción apagada, enciéndala con la tecla On/Off Ⓗ.

2. En los 3 segundos siguientes, vuelva a pulsar Ⓐ para apagarla; la tecla □ empieza a parpadear.

3. Pulse y mantenga pulsado II.

4. Manteniendo pulsado II, en el área de ajuste de las zonas de cocción aparecerán los símbolos que se deben pulsar secuencialmente para acceder a las opciones del menú.

Pulse secuencialmente todas las teclas de las zonas de cocción, empezando por la delantera izquierda y siguiendo el sentido de las agujas del reloj; cada toque correcto será confirmado por una señal acústica.

Si la secuencia de teclas es incorrecta, la encimera de cocción se apagará y habrá que repetir el procedimiento de acceso al menú.

5. Suelte el botón

El menú de usuario está activo y la pantalla de la zona de cocción mostrará en la parte superior el símbolo en alternancia con

Esta opción está reservada exclusivamente al instalador (vea «Procedimiento de limitación de potencia (solo para el instalador)»).

6. Pulse el símbolo

para volver a la selección de opciones. Aparece la barra de deslizamiento, en la cual a cada segmento se le asocia una opción del menú.

1. Pulse sobre los segmentos de la barra de deslizamiento (excepto los dos primeros) para seleccionar las opciones disponibles.

• El primer segmento empezando por la izquierda está reservado al procedimiento de limitación de potencia (solo para el instalador).
• Por razones técnicas, el segundo segmento empezando por la izquierda (U1) está desactivado.

La opción U2 permite modificar el volumen del sonido de las teclas; están disponibles 4 grados de ajuste que se pueden seleccionar a través de la barra de deslizamiento.

Dependiendo de los grados de ajuste de cada opción, la barra de deslizamiento mostrará solo los segmentos que corresponden a los grados seleccionables.

• Valor 0: volumen mínimo.
• Valor 3: volumen máximo.

El sonido asociado a la presión de la tecla ① y los sonidos de los mensajes de error no se pueden desactivar.

La opción U3 permite modificar el volumen de las señales acústicas (por ejemplo, el avisador acústico al terminar el minutero) a través de 4 grados de ajuste.

• Valor 0: volumen mínimo.
• Valor 3: volumen máximo.

La opción U4 permite modificar la luminosidad de la pantalla a través de 10 grados de ajuste.

• Valor 0: luminosidad máxima.
• Valor 9: luminosidad mínima.

La opción U5 permite mostrar la cuenta atrás de los segundos del temporizador minutero y de la cocción temporizada, de 59 segundos a 0.

El conteo de los segundos se muestra cuando el temporizador está programado para un tiempo inferior a 10 minutos.

• Valor 0: parpadeo desactivado.
• Valor 1: parpadeo activado.

La opción U6 permite activar o desactivar la detección automática de los recipientes. (Vea «Encendido automático de la zona de cocción»).

• Valor 0: detección automática desactivada.
• Valor 1: detección automática activada.

Si la detección automática de los recipientes está desactivada, al apoyar un recipiente sobre la encimera de cocción se debe activar la zona de manera manual.

La opción U7 permite establecer la duración del avisador acústico al terminar el minutero, a través de 3 grados de ajuste:

• Valor 0: duración del avisador acústico de 120 segundos.
• Valor 1: duración del avisador acústico de 10 segundos.

- Valor 2: avisador acústico desactivado.

Salir del menú de usuario

Se puede salir del menú de usuario de dos maneras:

1. Pulse la tecla II. Se rechazarán todas las modificaciones y se apagará la encimera de cocción.

O

1. Mantenga pulsada la tecla On/Off durante al menos 2 segundos. Se guardarán las modificaciones y se apagará la encimera de cocción.

3.7 Códigos de error

En caso de mal funcionamiento o comportamiento anómalo, el aparato muestra el código del error correspondiente en las pantallas de la zona de cocción.

Los códigos de error empiezan siempre por «E..» o «Er..», seguidos por una cifra.

A continuación, se indican los códigos de error que se pueden gestionar sin la intervención de la Asistencia Técnica.

• Er03: Quite los materiales o recipientes que se encuentren en el área de los mandos frontales.
• E2: Compruebe que los recipientes sean adecuados para la cocción por inducción y que no estén vacíos; deje enfriar el aparato.

Si le aparecen estos códigos con frecuencia, póngase en contacto con la Asistencia Técnica.

Para todos los demás, si es posible, anote el código y póngase en contacto con el Servicio de Asistencia Técnica.

4 Limpieza y mantenimiento

4.1 Advertencias

Uso incorrecto Riesgo de daños a las superficies

• No utilice chorros de vapor para limpiar el aparato.
• No derrame azúcar o mezclas dulces en la encimera de cocción durante la cocción.
• No apoye materiales o sustancias que podrían fundirse (plástico u hojas de aluminio) durante la cocción.
• Mantenga siempre limpias y no apoye objetos de ningún tipo en las teclas sensor.
• En las partes de acero o tratadas superficialmente con acabados metálicos (por ejemplo anodizadas, niqueladas o cromadas) no utilice productos de limpieza que contengan cloro, amoniaco o lejía.
• En las partes de cristal no utilice detergentes abrasivos o corrosivos (por ejemplo productos en polvo, quitamanchas y estropajos metálicos). Emplee, de ser necesario, utensilios de madera o plástico.

4.2 Limpieza de las superficies

Para una buena conservación de las superficies, es necesario limpiarlas regularmente después de cada uso, dejándolas enfriar previamente.

4.3 Limpieza ordinaria semanal

Limpie y cuide la encimera de cocción una vez a la semana con un producto normal para la limpieza del cristal. Respete siempre las indicaciones del fabricante. La silicona contenida en estos productos genera una película protectora hidrorrepelente y contra la suciedad. Todas las manchas quedan en la película y, por tanto, pueden ser eliminadas con facilidad. Seque después la superficie con un paño limpio. Tenga cuidado de que no queden restos de detergentes en la superficie de cocción, porque tendrían una reacción agresiva cuando se caliente y podrían modificar la estructura de la misma.

4.4 Manchas de comida o restos

Las posibles manchas claras causadas por el uso de ollas con fondo de aluminio pueden eliminarse con un paño húmedo impregnado en vinagre.

En caso de que después de la cocción quedaran residuos quemados, quítelos, enjuague con agua y seque bien con un paño limpio.

Los granos de arena que pueden haberse caído en la encimera de cocción durante la limpieza de verduras, patatas, etc. podrían rayarla al mover las ollas.

Quite, por tanto, inmediatamente los posibles granos de arena de la superficie de cocción.

Los cambios de color no influyen en el funcionamiento y la estabilidad del vidrio. De hecho, no se trata de modificaciones del material de la encimera de cocción, sino de simples restos no eliminados que se han carbonizado.

Se pueden formar superficies brillantes debidas al roce de los fondos de las ollas, especialmente si son de aluminio, y al uso de detergentes no apropiados. Es difícil quitarlos mediante el uso de productos normales para la limpieza. Puede ser necesario repetir la limpieza varias veces. El uso de detergentes agresivos, o la fricción con el fondo de las ollas, podrían deslustrar con el tiempo las decoraciones de la encimera de cocción y contribuir a la formación de manchas.

4.5 Qué hacer si...

La encimera de cocción no funciona:

• Controle que la encimera de cocción esté conectada y que el interruptor general esté activado.
• Controle que no se produzcan interrupciones de corriente.
• Controle que no haya saltado el fusible. En este caso sustituya el fusible.
• Controle que no haya saltado el interruptor magnetotérmico de la instalación doméstica. En este caso, reactive el interruptor.

Los resultados de la cocción no son satisfactorios:

- Controle que la temperatura de cocción no sea demasiado alta o demasiado baja.

La encimera de cocción produce humo:

• Deje que se enfríe y limpie la encimera de cocción al terminar la cocción.
• Controle que la comida no haya desbordado y si fuese necesario use un recipiente más grande.

Los fusibles o el interruptor magnetotérmico de la instalación doméstica saltan repetidamente:

- Llame al Servicio de Asistencia o a un electricista.

Aparecen roturas o grietas en la encimera de cocción:

- Apague inmediatamente el aparato, desconecte la alimentación eléctrica y llame al Servicio de Asistencia.

5 Instalación

5.1 Conexión eléctrica

Tensión eléctrica Peligro de electrocución

• La conexión eléctrica debe ser realizada por personal técnico cualificado.
• Use equipos de protección individual.
• Es obligatorio efectuar la puesta a tierra de conformidad con las normas de seguridad de la instalación eléctrica.
• Desconecte la alimentación eléctrica general.
• No tire nunca del cable para desenchufar.
• Utilice cables resistentes a una temperatura de al menos 90°C.
• El par de apriete de los tornillos de los conductores de alimentación del terminal de bornes debe ser de 1,5-2 Nm.

Información general

Compruebe que las características de la red eléctrica coincidan con los datos indicados en la placa.

La placa de identificación, con los datos técnicos, el número de serie y la marca, está aplicada visiblemente en el aparato.

No quite nunca esta placa.

Realice la conexión a tierra con un cable por lo menos 20 mm más largo que los demás.

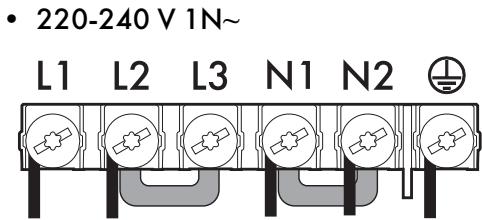

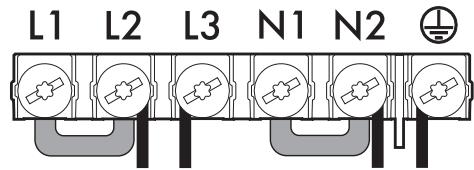

El aparato, dependiendo de los modelos, puede conectarse de las siguientes maneras:

Cable de cinco polos 5 x 2,5 mm ⁴ .

• 220-240 V 3\~ / 380-415 V 2N\~

Cable de cuatro polos 4 x 4 mm².

Cable de cinco polos 5 x 4 mm ² .

Para cada conexión, utilice siempre el puente suministrado.

Conexión fija

Coloque en la línea de alimentación un dispositivo de corte omnipolar respetando las normas de instalación. El dispositivo de corte debe colocarse en una posición fácilmente alcanzable y cerca del aparato.

Pase el cable de alimentación a la parte trasera del mueble. Tenga cuidado de que no entre en contacto con la parte inferior de la encimera de cocción o con un eventual horno empotrado bajo ésta.

Tenga cuidado si se conectan aparatos eléctricos adicionales. Los cables de conexión no deben entrar nunca en contacto con las zonas de cocción calientes.

Prueba

Al finalizar la instalación, efectúe una breve prueba. En caso de que no funcione, después de haberse asegurado de haber seguido correctamente las instrucciones, desconecte el aparato de la red eléctrica y llame al Servicio de Asistencia.

5.2 Para el instalador

• No doble ni atrape el cable de conexión en la red eléctrica.
• Hay que instalar el aparato siguiendo los esquemas de instalación.
• Si el aparato no funciona correctamente después de haber realizado todos los controles, contacte con el Servicio de Asistencia Autorizado de su zona.
• Una vez que el aparato está instalado correctamente le rogamos que instruya al usuario sobre el método correcto de funcionamiento.

5.3 Procedimiento de limitación de potencia (solo para el instalador)

Para poder modificar la potencia máxima absorbida por el aparato, es necesario acceder al menú de usuario (vea «Menú de usuario»). Una vez dentro del menú de usuario, la primera opción disponible es la que está marcada con el código U0 (vea «Tabla con las opciones del menú de usuario»).

1. la pantalla de las zonas de cocción mostrará en la parte superior el

símbolo en alternancia con el número.

1. En cambio, la pantalla del temporizador muestra la potencia programada de fábrica (según los modelos - valores expresados en Kw):

1. Pulse sobre la parte izquierda de la barra de deslizamiento para disminuir la potencia, y sobre la parte derecha para aumentarla.

Gracias a la función Eco-Logic Advance, el valor de potencia aumenta y disminuye en pasos de 0,1 Kw con cada toque.

Para salir del menú de usuario es posible:

1. Pulsar ① durante al menos 2 segundos para guardar las modificaciones.

2. Pulsar II para descartar las modificaciones.

En ambos casos, la encimera de cocción se apagará y habrá que volver a encenderla.

Tabla de los consumos de potencia

Modelo	Potencia mínima (kW)	Potencia máxima (kW)
90 cm	2,4	11,1

5.4 Indicaciones de seguridad

Formación de calor durante el funcionamiento del aparato Riesgo de incendio

• Compruebe que el material del mueble sea resistente al calor.
• Compruebe que el mueble tenga las aberturas requeridas.
• No obstruya en ningún tipo de instalación la rejilla de ventilación colocada antes del producto.

Enchapados, colas o revestimientos plásticos en los muebles adyacentes deben ser termorresistentes ( >90°C ), en caso contrario podrían deformarse con el tiempo.

La distancia mínima que hay que observar entre las campanas de aspiración y la superficie de cocción debe corresponder como mínimo a la indicada en las instrucciones de montaje de la campana de aspiración.

Hay que respetar también las distancias mínimas de los recortes de la encimera en el lado trasero, como se indica en los dibujos de montaje.

5.5 Abertura para instalación encastrada

Esta operación necesita una obra de albañilería y/o de carpintería y por tanto tiene que ser llevada a cabo por un técnico competente. La instalación puede ser de materiales diversos, como mampostería, metal, madera maciza y madera revestida de laminados plásticos, siempre que sean resistentes al calor (>90°C).

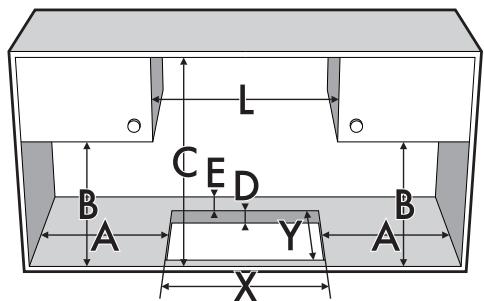

Haga una abertura en la encimera de trabajo del mueble con las medidas indicadas (mm).

Dimensiones de empotrado:

L	X	Y
900	860	490

A	B	C	D	E
mín.50	mín.460	mín.750	20÷60	mín.50

Junta de la encimera de cocción

Antes del montaje, para evitar infiltraciones de líquidos entre el marco de la encimera de cocción y la encimera del mueble, ponga la junta adhesiva a lo largo de todo el perímetro de la encimera de cocción.

No fije la encimera de cocción con silicona. Si es necesario, no permitiría eliminarla de la encimera de cocción sin dañarla.

Empotrado a ras

Para este tipo de encimeras es necesario añadir un fresado que se ha de practicar en el orificio de empotrado, en el caso de que se desee instalar la encimera a filo con el plano de trabajo.

L	X	Y	G	H
900	860	490	904	514
A	B	C	D	E
mín.50	mín.460	mín.750	20÷60	mín.50

Después de haber extendido sobre la superficie de vidrio la junta adhesiva (A) y de haber puesto y embridado la encimera de cocción, rellene los bordes con silicona aislante (B) y limpie el exceso.

Si fuese necesario quitar la encimera, corte la silicona con un cutter antes de tratar de quitarla (C).

5.6 Empotrado

En compartimiento para empotrar el horno

Si está instalada sobre un horno, éste debe estar dotado de ventilador de refrigeración.

La distancia entre la encimera de cocción y los muebles de cocina o los aparatos de empotrar debe garantizar una ventilación adecuada y una salida del aire suficiente. Si se instala sobre un horno es necesario dejar un espacio entre el fondo de la encimera de cocción y la parte del producto instalado debajo.

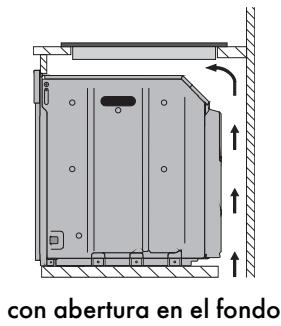

con abertura en el fondo y en la parte trasera

En compartimiento neutro o cajones

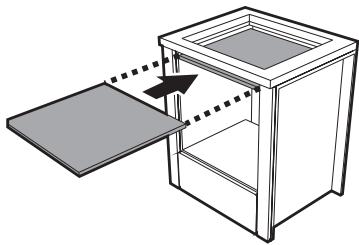

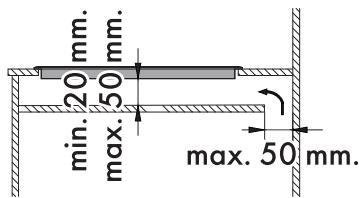

En el caso de que haya otros muebles (paredes laterales, cajones, etc.), lavavajillas o frigoríficos, debajo de la encimera de cocción, debe instalarse un doble fondo de madera a una distancia mínima de 20 mm desde el lado inferior de la encimera de cocción para evitar contactos accidentales. El doble fondo solo debe poder extraerse utilizando herramientas adecuadas.

con abertura en el fondo

con abertura en la parte trasera

En caso de no instalar el doble fondo de madera, el usuario puede entrar en contacto accidentalmente con partes cortantes o calientes.

Ventilación

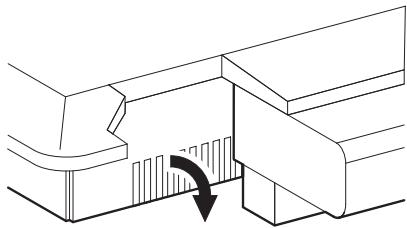

A continuación se muestran dos ejemplos de instalación con una ventilación correcta y un ejemplo de instalación no correcta que debe evitarse.

Abrazaderas de fijación

Para garantizar la fijación y un centrado óptimo, es necesario poner las abrazaderas que se suministran:

1. Introduzca las abrazaderas y encájelas horizontalmente con una ligera presión en el entallado correspondiente.

1. Gírelas hacia arriba para encajarlas definitivamente.

Posición de la ranura para las abrazaderas
