Tipo de producto	Placa de inducción
Características técnicas principales	4 zonas de cocción, controles táctiles, pantalla digital
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	60 cm x 51 cm x 5.5 cm
Peso	10 kg
Compatibilidades	Compatible con utensilios de cocción por inducción
Funciones principales	Boost, temporizador, seguridad para niños, detección de cacerola
Mantenimiento y limpieza	Superficie de vitrocerámica, limpieza con un paño húmedo
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del fabricante
Seguridad	Apagado automático, protección contra sobrecalentamiento
Información general útil	Instalación empotrable, garantía de 2 años

Preguntas frecuentes - TEP 646 DO L SCHOLTES

¿Qué hacer si la placa de cocción no se enciende?

Verifique que el aparato esté correctamente enchufado y que el disyuntor no se haya disparado. Asegúrese también de que el selector de potencia esté bien ajustado.

¿Cómo limpiar la superficie de la placa de cocción?

Utilice un limpiador suave y un paño suave. Evite productos abrasivos que puedan rayar la superficie. Para manchas difíciles, use una rasqueta especial para vitrocerámica.

¿Por qué el calor no parece uniforme en la placa de cocción?

Esto puede deberse a un mal uso de los recipientes de cocción. Asegúrese de usar cacerolas y sartenes apropiadas para la vitrocerámica, con un fondo plano y liso.

¿Qué hacer si el indicador luminoso permanece encendido después de apagar la placa?

El indicador luminoso permanece encendido mientras la superficie esté caliente. Espere a que se enfríe completamente antes de tocarla. Si persiste después de enfriarse, contacte al servicio al cliente.

¿Cómo ajustar la potencia de cocción en la placa?

Utilice el selector de potencia para elegir entre los diferentes niveles de calor. Consulte el manual de usuario para obtener instrucciones detalladas sobre los ajustes.

¿Hace ruido la placa de cocción durante su uso?

Puede producirse un ligero ruido debido a la expansión térmica de los materiales. Si el ruido es fuerte o va acompañado de vibraciones, verifique que la placa esté bien estable y que no haya objetos debajo.

¿Cómo reiniciar la placa de cocción?

Desenchufe el aparato de la toma durante aproximadamente 5 minutos y luego vuelva a enchufarlo. Esto puede reiniciar los ajustes del aparato.

¿Qué hacer si aparece una luz de error?

Consulte el manual de usuario para el código de error específico. Esto puede ayudarle a identificar el problema. Si el problema persiste, contacte al servicio al cliente.

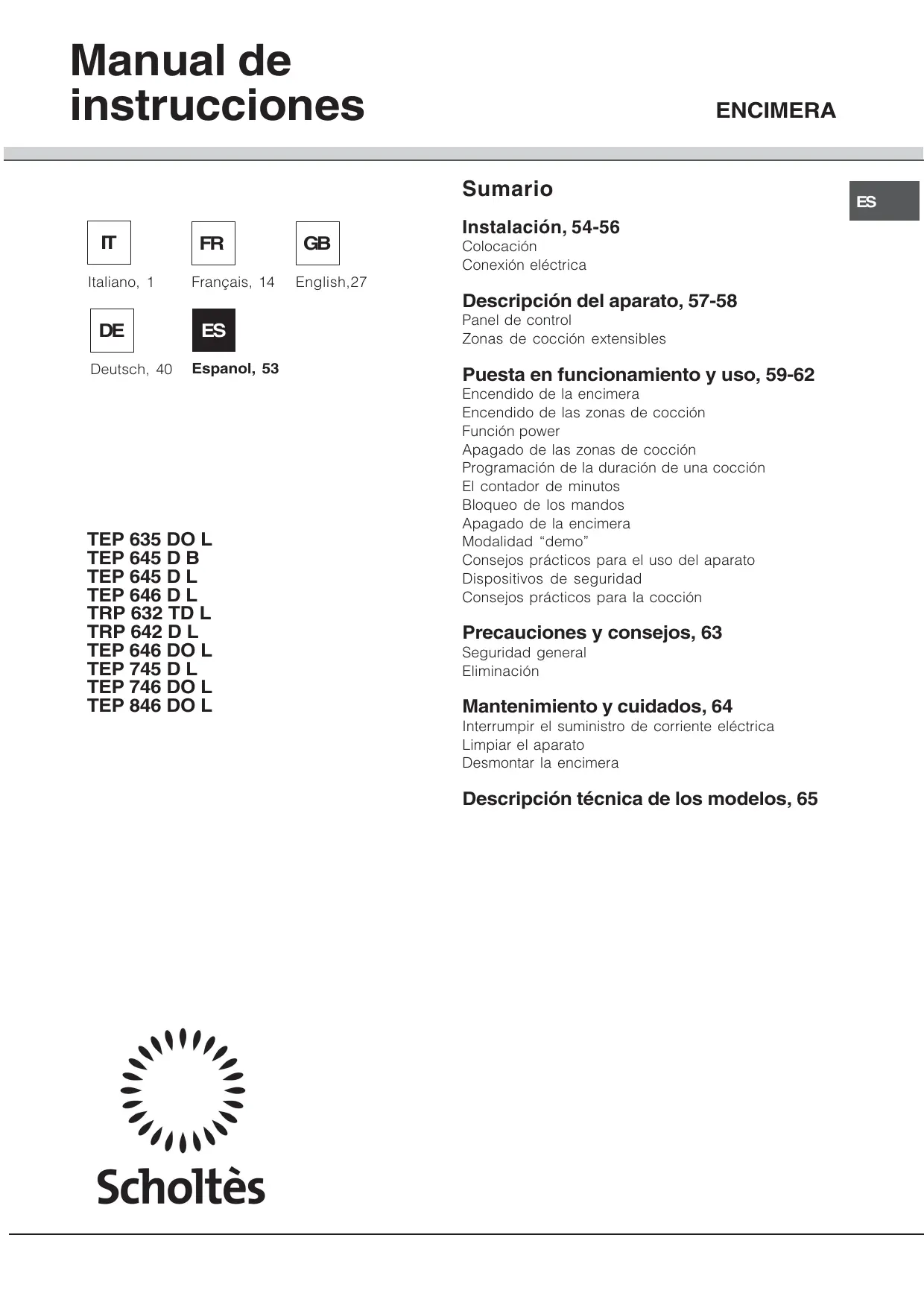

MANUAL DE USUARIO TEP 646 DO L SCHOLTES

Descripción del aparato, 57-58

Panel de control

Zonas de cocción extensibles

Puesta en funciona y uso, 59-62

Encendido de la encimera

Encendido de las zonas de cocción

Función power

Apagado de las zonas de coccción

Programación de la duración de una cocción

El contagador de Minutes

Bloqueo de los mandos

Apagado de la encimera

Modalidad "demo"

Consejos practicos para el uso del aparato

Dispositivos de seguridad

Consejos practicos para la coccion

Precauciones y consejos, 63

Seguridad general

Eliminación

Mantenimiento y@cuidados,64

Interrumpir el suministro de corriente electrica

Limpiar el aparato

Desmontar la encimera

Descripción技术水平 of los modelos, 65

Scholtès

ES

! Es importante conservar este manual para poder consulitarlo en todo momento. En el caso de vente, de cesión o de mudanza, verifique que permaneceza jusqu al aparato para informar al nuevo propietario sobre su funciona y sobre las advertencias correspondientes.
! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocacion

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos).
! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen configuracion del aparato esnecessary que el muebleonga lascharacteristicas adecuadas:

• el plano de apoyoDebe ser de material resistente al calor, a una temperatura de aproximadamente 100^ ;
• si se desea instalar la encimera sobre unorno, el mismo debe poseer un systema de enfiambre con ventilacion forzada;
• evite instalar la encimera sobre un lavavajillas: pero si fuera Neededario, interponga un elemento de separacion estanco entre los dos aparatos;
• según el tipo de encimera que se desea instalar (ver las figuras), el espacio disponible en el mueble deben tener las siguientes dimensiones:

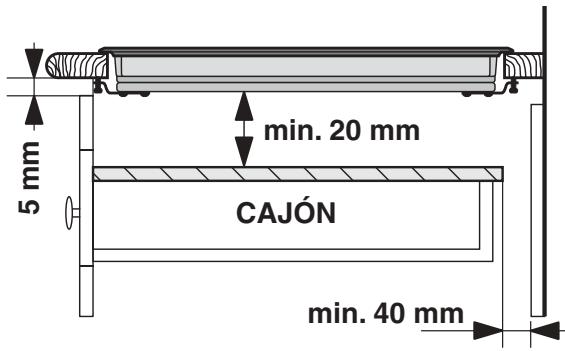

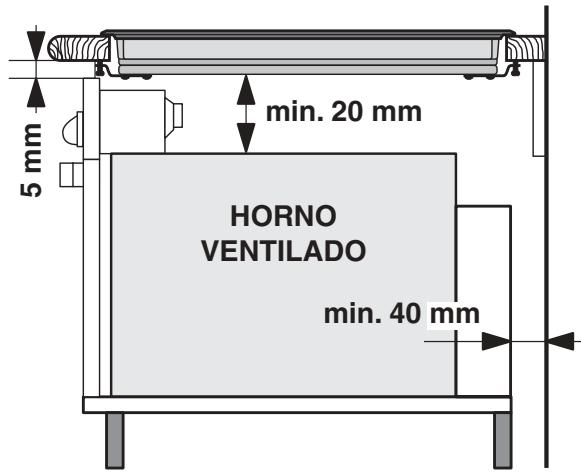

Aireación

Para permitir una adecuada aireacion y para evitar el sobrecalentamento de las superficies que rodean al aparato, la encimera se debe colocar:

• a una distancia minima de 40 mm de la pared posterior o de cualquier othera superficie vertical;
• de modo que se mantenga una distancia minima de 20 mm entre el hueco para el empotramiento y el mueble que se oculta debajo.

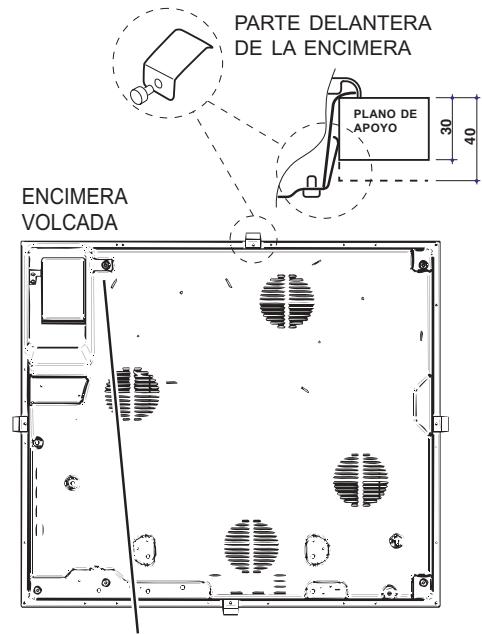

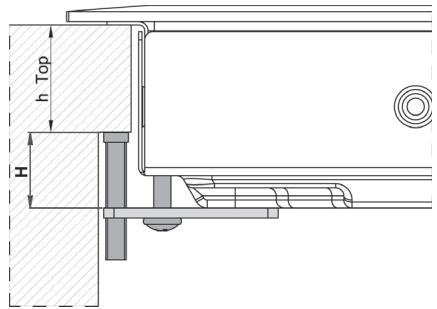

Fijación

La instalación del aparato se debe realizar sobre una superficie de apoyoperfectamente plana.

Las deformaciones que se podrjan provocar por una mala fijacion, poderan alterar las caracteristicas y las prestaciones de la encimera.

La longitud del tornillo de regulación de los ganchos de fijación se deben determinar antes de su montaje en base al espesor de la superficie de apoyo:

• espesor de 30 mm: tornillo de 17,5 mm;
• espesor de 40 mm: tornillo de 7,5 mm.

Para realizar la fijación, el procedimiento es el suiviente:

1. Con los tornillos cortos sin punta, enrosque los 4 muelles de centrado en los orificios ubicados en el centro de cada costo de la encimera;
2. introduzca la encimera en el hueco del mueble, centrela y ejerza una adecuada presión sobre todo el perimetro para que se adhieraperfectamente a la superficie de apoyo.
3. en las encimeras con perfiles laterales:soon de haber colocado la encimera en el mueble, introduzca los 4 ganchos de fijacion (cada uno con su pero) en el perimetro inferior de la encimera enroscandolos con los tornillos largos con punta hasta que el vidrio se adhiera a la superficie de apoyo.

! Es indispensable que los tornillos de los muelles de centroidro permanezcan accesibles.
! En conformidad con las normas de seguridad, una vez empotrado el aparato, no se deben producir contactos con las piezas electricas.
! Todas las partes que garantizan la proteccion se deben fjar de modo tal que no couldan ser quitadas sin la ayuda de una herramienta.

Conexión electrónica

! La connexion électrique de la encimera y la de unorno empotrado deben ser realizadas por separado, tanto por razones de seguridad electrifica como para poder las operaciones de extracción del hora.

Tablero de bornes

ENCIMERA VOLCADA

El aparato posee, en su parte inferior, una caja para su connexion a différentes tipos de alimentacion electrica (laImagen es solo indicativa yuede no corresponder almodelo adquirido).

Conexión monofásica

La encimera posee un cable de alimentación electrica ya conectado y preparado para la connexion monofásica. Realice la connexion de los cables de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo yfrequency de la red	Cable electrico	Conexión de los cables
230-240V 1+N ~220-240V 1+N ~50/60 Hz	( ‰)N(L)	( ‰):amarillo/verde;N:los 2 cables azules+juntosL:el marrón+junto al negro

Otrostipsodeconexión

Si las caractéristicas de la instalación electrica coincide con una de las siguientes:

Tensión tipo y Frequencia de la red

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Separe los cables y realiza la connexion de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo yfrequency de la red	Cable electrico	Conexión de los cables
400V - 2+N ~50/60 Hz230-240V 3 ~220-240V 3 ~50/60Hz	N(L1)L2	½: amarillo/verde;N: los 2 cables azules+juntosL1: negroL2: carrón
400V - 2+2N ~50/60 Hz	N1(N2)L1)L2	½: amarillo/verde;N1: azulN2: azulL1: negroL2: carrón

Si las caracteristicas de la instalacion electrica coincide con una de las siguientes:

Tensión tipo y Frequencia de la red

• 400V 3 - N ~ 50/60 Hz

procedade la?singularmente manera:

! El cable suministrado con el aparato no se pueda usar para这些tips de instalación.

1. Utilice un cable de alimentacion apropiado, tipo H05RR-F o de valor superior y de dimensiones adequadas (sección del cable: 25 mm).
2. Utilizando un destornillador, haga palanca en las lengüetas de la tapa del tablero de bornes y abrala (ver laImagen Tablero de bornes).
3. Desenosque el tornillo de la mordaza de terminal de cable y los tornillos de los bornes correspondientes al tipo de connexion necesaria y coloque los puentes de connexion de acuerdo con la tabla y los dibujos que se muestran a continuacion.
4. Coloque los cables de acuerdo con la tabla y los dibujos que se muestran a continuación y realiza la connexion antesando a fondo todos los tornillos de los bornes.

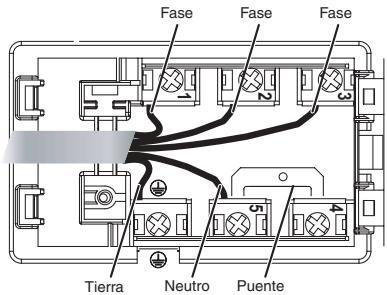

Tensión tipo y freecuencia de la red	Conexiones electricas					Tablero de bornes
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5 Trifásico	Trifásico 400

1. Fije el cable de alimentacion en el correspondiente sujecable y ciderre la tapa.

Trifásica 400

Conexión del cable de alimentación electrónica a la red

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con aperture minima entre los contactos de 3 mm.

! El instalador es responsable de la correcta connexion electrónica y del accomplishment de las normas de seguridad.

• la tomaonga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energia maxima de potencia de laquina indicada en la placadocharacteristicas que se encontrar en el aparato;
• la tensión de alimentación electrica está comprendida bajo el valor de los values indicados en la placía de caractéristicas;
• la toma sea compatible con el enchufe del aparato. Si no es asi, sustituya la toma o el enchufe; no utilise prolongaciones ni conexiones multiples.

! Una vez instalado el aparato, el cable electrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periodically y sustituido solo por技术和 autorizados.
! LaEmpresa declina toda responsabilidad cuando estas normas no Sean respetadas.

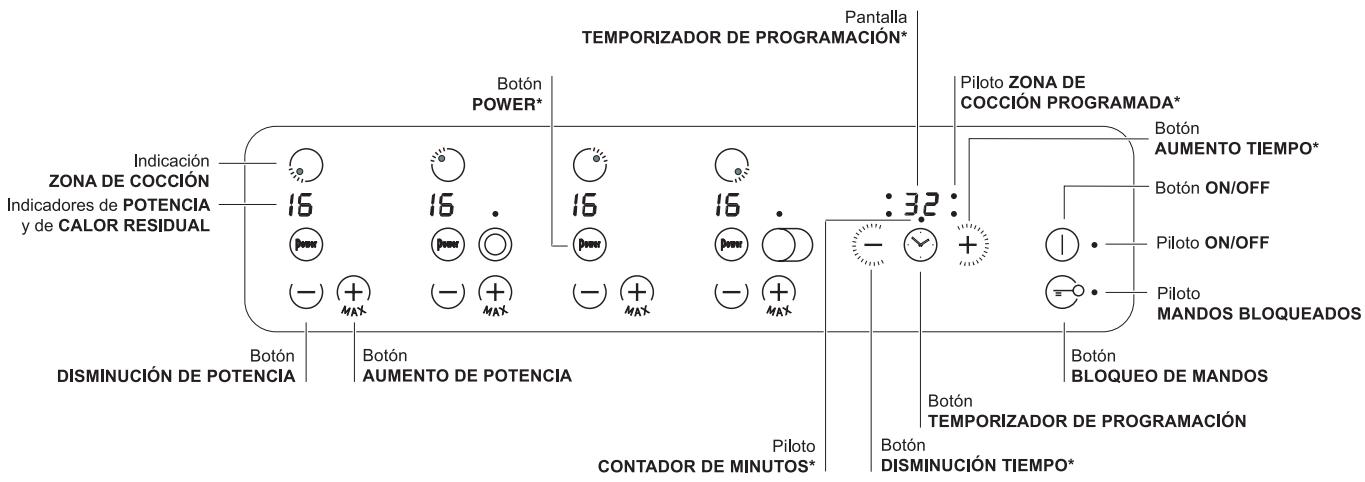

Panel de control

El panel de control se describe a continuación a modo de exemple: pueda no ser una exacta reproducción del Modelo adquirido.

• Botón AUMENTO DE POTENCIA para encender la placá y regular la potencia (ver Puesta en funciona y uso).
• Botón DISMINUCION DE POTENCIA para regular la potencia y apagar la plac (ver Puesta en funciona y uso).
• Indicación ZONA DE COCCION muestra la zona de coccción correspondiente.
• Indicador de POTENCIA: indica visualmente el nivel de calor alcanzado.
• Botón ON/OFF para encender y apagar el aparato.
• Piloto ON/OFF: indica si el aparato está encendido o apagado.
• Botón TEMPORIZADOR DE PROGRAMACION* para programar la duración de una cocción (ver Puesta en función y uso).
• Display TEMPORIZADOR DE PROGRAMACION*: visualiza las selecciones correspondentes a la programacion (ver Puesta en funciona y uso).
• Pilotos ZONA DE COCCION PROGRAMADA*: indican las zonas de cocccion cuando comienza una programacion (ver Puesta en functionamento y uso).

• Presente solo en algunos modelos.

• Botón BLOQUEO DE MANDOS para impedermericanas fortuitas a las regulaciones de la encimera (ver Puesta en functionamento y uso).

• Piloto MANDOS BLOQUEADOS: indica que se ha producido el bloqueo de los mandos (ver Puesta en funciona y uso).
• Piloto CONTADOR DE MINUTOS* indica que se haactivado elcontactaderminutos
• Botón AUMENTO TIEMPO* para&aumentar el tiempo durante el uso del contador de horas o de una programación (ver Puesta enfuncioncimiento y uso).
• Botón DISMINUCION TIEMPO* para disminuir el tiempo durante el uso del contador de horas o de una programación (ver Puesta en función y uso).

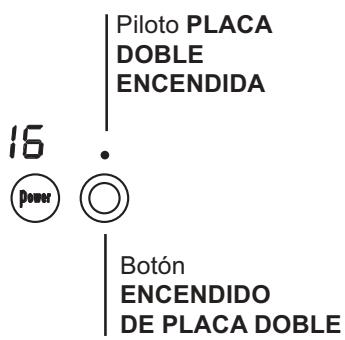

Zonas de cocción extensibles

Algunos modelos poseen instalas extensibles. Dichas instalas peuvent tener/distinta forma (circular u oval) y Distinta extensibility (placa doble o triple). Se muestran a continuacion los mandos correspondentes, presentes solo en los modelos que poseen estas OPCiones.

Placa extensible circular

• Botón ENCENDIDO DE LA PLACA DOBLE para activar la placá doble (ver Puesta en funciona y uso).
• Piloto PLACA DOBLE ENCENDIDA: indica el encendido de la placà doble.

• Botón ENCENDIDO DE LA PLACA OVALADA paraactivarlaplacavalada (verPuesta enfuncionamente yuso).
• Piloto PLACA OVALADA ENCENDIDA: indica el encendido de la placa ovalada.

! La cola aplicada sobre las juntas deja的一些 trazas de grasa en el vidrio. Antes de utiliser el aparato, se recomienda eliminarlas con un producto spécifique para el mantenimiento, no abrasivo. Durante las primeras horas de funciona bajo, es possible advertir un olor a goma que antes desaparecerá.
! Cuando la encimera se conecta a la red de alimentación electrica, después de algunos segundos se emite una breve Signalsonora. Sólo a partir de ese momento es possible encender la encimera.
! La presión prolongada de los botones y permite el avance veloz de los niveles de potencia y de los Minutes del temporizador.

Encendido de la encimera

El encendido de la encimera se produce manteniendo presionado el botón (1) durante unsegundo aproximamente.

Encendido de las zonas de coccción

Para poder en funciona una zona de coccción programar la potencia deseada con los botones y +.

• Presionar y mantener presionado aprox. 2 segudios el botón +: la potencia de la zona de cocción sube de forma inmediata al;nivel máximo (16).
• Presionar y mantener presionado aprox. 2 seguidos el botón: la potencia de la zona de coccción descienda al nivel 2 (función coccción lenta).

Función power*

Para disminuir los tiempos de calentimiento de las zonas de coccción, es possible activar la funciona power. Encienda y fije la potencia de la zona de coccción deseada como se describe en el párrafo precedente. Presione el botón power (power). En la pantalla indicaora de la potencia, se alterna la visualización de la leyra "P" y del niveau de potencia antes fjado durante todo el tiempo你需要 para que se alcance dicho;nel de potencia. Una vez alcanzado, la pantalla volverá a visualizar el nivele de potencia fjado. Para desactivar esta funciona,

• Presente sólo en algunos modelos.

presionar nuevomente el botón (power) o bienEAR un nivel diferente de potencia por medio de los botones de selección de potencia de 0 a 16.

Apagado de las zonas de coccción

Para apagar la zona de cocciencia:

• Presione el botón: la potencia de la zona de coccción descienda progresivamente, hasta que se apaga.
• O bien, presione simultáneamente los botones y +: la potencia vuelve inmediamente a 0 y la zona de coccción se apaga.

Programación de la duración de una coccción

! La presión prolongada de los mandos y permite el avance rápido de los Minutes del temporizador.

! Se puede programar simultáneamente todas las zonas de coccción para que cocinen entre 1 y 99关键时刻.

1. Selección la zona de coccción realizando el botón de selección correspondiente.
2. Regule su temperatura.
3. Presione el botón de programación
4. Seleectionla duracion de la coccion deseada utilizinglos botones y
5. Confirme la operación presionando el botón La cuenta al revés del temporizador comienza inmediamente. La finalización de la cocción programada está indicada por una sealsonora (durante 1 minuto) y la zona de coccción se apaga. Repita el procedimiento descripto precedentemente para cada placà que se pretende programar.

Visualización en el caso de programación multiple

Cuando una o variedes placas han sido programadas, el display visualiza el tiempo remanente de la plaza que está más cerca del final del tiempo programado,indicando su posición con el piloto intermitente. Los pilotos de las otheras placas programadas permanecen encendidos.

Para visualizar el tiempo restante de las otheras placas programadas, presione varias vezes el botón

: se做不到 secuencialmente y en sentido horario los tiempos de todas las placas programadas, comenzando por la que estáubicada adelante a la izquierda.

Modificar la programación

1. Presione varias vezes el botón 📚 hasta que se muestre el tiempo de la placà que se pretende modifier.
2. Accione los botones y para hacer el nuevo tiempo.
3. Confirme la operation presionando el botón

Para cancelar una programación, realice las operaciones indicadas. En el punto 2 presione el botón : la duración disminuye progrésivamente hasta el 0. La programación se anula y la pantalla sale de la modalidad programación.

El contador de horas

1. Presione el botón de programación 📁 hasta que se encienda el piloto del控制器 de horas.
2. Seccione la duracion deseada utilizing los botones y
3. Confirme la operation presionando el botón La cuenta al revés del temporizador comienza inmediamente. Una vez que se ha cumplido el tiempo, se emite una señal sonora (de 1 minuto de duración).

Bloqueo de los mandos

Cuando la encimera está en configuracion, es possible bloquear el panel de control paraatar el peligro de modifications fortuitas de las regulaciones (niños, operaciones de limpieza, etc.).

Presionando el botón ( =0, los mandos se bloquean y el piloto que se encontrartra encima del botón se enciende.

Para poder volver a realizar regulaciones (por ej.: interruprir la cocción), es necesario desbloquear los

mandos: presione el botón durante algunos instantes, la luz testigo se apagará y el panel de

control se desbloqueará.

Apagado de la encimera

Presionando el botón ①, el aparato se apagará. Si los mandos del aparato fueron bloqueados, continuaran estando bloqueados incluo afterwards de haber vuelto a encender la encimera. Para poder encender-Newamente la encimera, es besoino primero desbloquear los mandos.

Modalidad "demo"

Es posible seleccionar una modalidad demostrativa en la que el panel de control funciona normalmente (incluo los mandos correspondientes a la programacion), pero los elementos calentadores no se encienden. Para activar la modalidad "demo" es requisiteo que la encimera este encendida y todas las placas esten apagadas:

Presione y mantenga presionados simultaneamente los botones y + duragesuros.Cumplidos los 6 segundos,el ON/OFFy el piloto BLOQUEO DE MANDOLE centellean durante un segundo.Suelte los botones y + y presione el boton
- la pantalla visualizará DE y MO y la encimera se apagará;
- al volver a encender la encimera, se encontrará en la modalidad "demo".

Para salir de esta modalidad siga el procedimiento ya descririto. La pantalla visualizará DE y OF y la encimera se apagará. Cuando vuelva a encender la encimera, funciona normalmente.

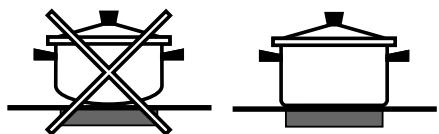

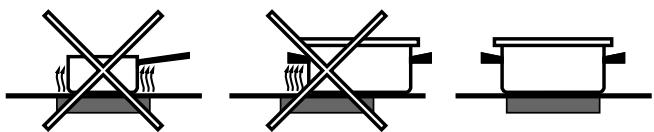

Consejos practicos para el uso del aparato

Para Obtener las mejoras prestaciones de la encimera:

• Utilice ollas con fondo plano y de gran espesor para asegurar que se adhieranperfectamente a la zona calentadora

• Utilice ollas de un diámetro suficiente para cubrir completenessla zona de cocción,de ese modo segaritiza el aprovechimiento de todo el calor disponible.

• Verifique que el fondo de las ollas está siempreperfectamente seco y limpio para garantizar unacorrecta adherencia y mayor duracion, no solo delas zonas de cocccion, sino también de las ollas.
• Evite utilizar las mismas ollas realizadas en los quemadores a gas: la concentración de calor en los quemadores a gas pueda deformar el fondo de la olla que, en consecuencia, pierde adherencia.

Dispositivos de seguridad

Detectación de los recipientes

Cada zona de coccción está provista de un dispositivo de detectación de la olla. La placat emite calor únicamente en presencia de una olla de dimensiones adequadas para esta zona de coccción. El display indicator de potencia centelleante pueda indicar:

• una olla incompatible
• una olla de diametro insufficiente
• que se ha levanto la olla

Indicadores de calor residual

Cada zona de coccción está provista de un indicator de calor residual. Dicho indicaorSEOaques son las zonas de cocccion que todas esta ena temperaturea elevada. Si la pantalla de potencia

visualiza H, la zona de cocción todaya está caliente. Por exemple, es possible mantener caliente una comida o hacer detrer mantequilla o chocolate. Cuando se enfiña la zona de cocción, la pantalla de

potencia visualiza. La pantalla se apaga cuando la zona de coccción se ha enfiado lo suficiente.

Sobrecalentamento

En el caso de un sobrecalentimiento de los componentes electrónicos, la encimera se apagará

automátamente y en la pantalla aparecerá seguida de un número centelleante. Este mensaje desaparecerá y la encimera seoulda volver a utiliser apenas la temperatura haya descendido a un nivel acceptable.

Interruptor de segundad

El aparato posee un interruptor de seguridad que apaga las zonas de coccción automatistically cuando se alcanza un tiempo limite de uso a un determinado niveau de potencia. Durante la interruptionsión de sécurité, el display indica "0".

Ejempio: La placaposteriorderecha se ha fijado en 5,minternasque la placadelantera izquierda en2.La posteriorderecha se apagaradespues de7 horas y media defuncionamento,la delantera izquierda afterwardsde9 horas ymedia.

Nivel de potencia	Límite de duración de funciona en horas
1	10
2	9,5
3	9
4	8,5
5	7,5
6	7
7	6,5
8	6
9	5,5
10	5
11	4
12	3,5
13	3
14	2,5
15	2
16	1

Señal sonora

Algunas anomalías, como:

• un的对象o (olla, cubierto, etc.) dejado sobre el area de mandos durante más de 10segundos
• un derrame sobre el aire de mandos,
• la presión sobre un botón ejercida por demasiado tiempo, pueda provocar la emisión de una sealsonora. Para interruprirla, elimine la causa del mal funciona. Si no se elimina la causa de la anomía, la sealsonora persistsente y la encimera se apagará.

! El aparato ha sido proyecto y fabricado en conformidad con las normas internociales sobre seguridad. Estas advertencias se suministran por razones de sécurité y deben ser leidas atentamente.

CE Este aparato es conforme con las siguientes Normas Comunitarias:

-2006/95/CEE del 12.12.06 (Baja Tensión) y suscesivas modificaciones
- 89/336/CEE del 03/05/89 (Compatibility
Electromagnética) y suscesivas modificaciones
- 93/68/CEE del 22/07/93 y suscesivas modificaciones.

Seguridad general

! Controle que no se obstruya nunca la toma de aire a工程技术 de la rejilla del ventilador. La encimera para empotrar necessities una correcta aireacion para el enfiarnimiento de los componentes electronicos.
- El aparato ha sido fabricado para un uso de tipo no professionnel en el interior de una vivienda.
- El aparato no se debe instalar al aire libre, tampoco si el espacio está protegado porque es muy peligiosoURTARLO expuesto a la lluvia y a las tormentas.
- No toque laquina descalzo o con las manos y pies mojados o humedes.
- El aparato debe ser utilisé para cocinar alimentos, sólo por personas adultas y suguiendo las instrucciones contentsadas en este manual. No utilise la encimera como superficie de apoyo ni como tajo de comida.
- La encimera de vidriocerámica es resistente a los choques mecánicos, no obstarve, se pueda rajar (o eventualmente quebrantarse) si es golpeada con un objeto con punta, como por exemple un utensilio. Si este sucediera, desconecte inmediamente el aparato de la red de alimentación electrónica y llame al Servicio de Asistencia Técnica.
- Evite que el cable de alimentación electrica de otros electrodomesticos entre en contacto con las partes calientes de la encimera.
- No olvide que la temperatura de las zonas de coccción permanece bastante elevada durante treinta horas, como minimumo, afterwards que se han apagado. El calor residual también estáignalado por un indicator (ver Puesta enfuncionamento y uso).

• Mantenga cualquier objecto que se puedaFundir a una debida distancia de la encimera, por exemple, objetos de plástico, de aluminio o productos con un elevado contentido de azúcar. Tenga particular cuidado con los embalajés ypelículas de plástico o aluminio: si se DEAñan sobre las superficiesurrenta calientes o tibias poderceasar un grave daño a la encimera.
• Verifique que los mangos de las ollas estén siempre dirigidos hacía dentro de la encimera para evaporar que Sean chocolados accidentally.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realize la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red electrica.
• No está previsto que el aparato seautilizado por personas (incluidos los niños) con capacities ficasas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Si está presentes, no guarde mucho tiempo las zonas de coccción halógenas.
• Evitar que los niños juguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manière los embalajes PODRAN ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos electricos y electrónicos (RAEE), establece que los electrodométricos no se deben eliminar de la mismaformaque los desechos solidos urbanos. Los aparatos en desuso se deben recoger separatamente para optimizar la tasa de recuperación y reciclaje de los materiales que los成分en e impeder potecencias daños para la salute y el medio ambiente. El símbolo de la papelera tachada se encontrartra en todos los productos para recordar la obligación de recolección separada.

Para Obtener mayor información sobre la correcta eliminación de electrodométricos, los poseedores de los mismos PODRAN DIRIGIRSE al serviceo Pública responsable o a los revendedores.

Interrumpir el suministro de corrente electrica

Antes de realizar cualquier operation, desconecte el aparato de la red de alimentacion electrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva,你能 rayar irrem edamente la superficie.
! No utilise nunca limpiadores a vapor o de alta presión para la limpieza del aparato.
- Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja humeda, secándola bajo con un papel absorbente para cucina.
- Si la encimera está particularmente sucia, refriégua con un producto spécifique para la limpieza de las superficies de vidriocerámica, enjuágua y séquela.
- Para eliminar las acumulaciones de suciedad más constantes utilise la raedera especial suministrada con el equipo. Intervenga lo antes posible, sin esperar que el aparato se enfré para evaporar que los residuos formen costras. Se pueda Obtener excelentes resultados using una esponja con hilos de acero inoxidable especial para encimeras de vidriocerámica, embarbida en agua y jabón.
! La raedera suministrada con el equipo es cortante: utilizes con cuidado.
- Si sobre la encimera se hubieranfundido accidentalmente objetos o materiales como plástico o azúcar,elimínelos inmediamente con la raedera,mientras la superficie está todas caliente.
- Una vez limpia, la encimera se puedaatar con un producto especialico para elostenimiento y la proteccion: la película invisible que deja este producto protege la superficie en caso de escurrrientos durante la coccion. Se recomienda realizar estas operaciones con el aparato tibio o frío.

• Recuerde siempre enjuagar la encimera con agua limpia y secarlaDUCTosamente: en efecto,los residuos de productos podrnan encostrarse durante la?sigue coccion.

Estructura de acero inoxidable (sólo en los modelos con marco)

El acero inoxidable puede mancharse por laacular de agua muy calculaareadea por un periodo de tiempo prolongado en contacto con el本身就是o bajo a productos para la limpieza con contenido de fósforo.

Se aconseja enjuagar abundamente y secar con cuidado afterwards de la limpieza de la encimera. Si se cerramaraja agua,SEO rapidamente y con cuidado.

! Algunas encimeras poseen un marco de aluminio que se asemeja al acero inoxidable. No utilise products para la limpieza y el desengrase no adecuados para el aluminio.

Desmontar la encimera

Cuando sea Neededo, se pueda desmontar la encimera:

1. quite los tornillos que fijan los muelles de centrado en los costados;
2. afloje los tornillos de los ganchos de fijación en las esquinas;
3. extraiga la encimera del mueble.

! Se recomienda estar acceder a los mecanismos internos para intentar una reparación. En caso de avería, llame al Servicio de Asistencia Técnica.

En estas tablas se encuentran, modelos por modelos, los values de absorcción energetica, el tipo de elemento calentador y el diametro de cada zona de cocción.

Encimeras	TEP 746 DO L		TEP 645 D B TEP 645 D L TEP 745 D L
Zonas de coccción	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)
Posterior izquierda	AD 2500/1050	210/140	AD 2500/1050	210/140
Posterior derecha	A 1200	145	H 1400	160
Delantera izquierda	H 1200	145	H 1200	145
Delantera derecha	HO 2400/1500	170x260	H 1800	180
Potencia total	7300		6900

Encimeras	TRP 642 D L		TEP 646 D L
Zonas de coccción	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)
Posterior izquierda	HD 2200/1000	210/140	AD 2500/1050	210/140
Posterior derecha	H 1400	160	H 1400	160
Delantera izquierda	H 1200	145	H 1200	145
Delantera derecha	HD 1700/700	180/120	A 1800	180
Potencia total	6500		6900

Encimeras	TEP 635 DO L		TRP 632 TD L
Zonas de coccción	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)
Posterior izquierda	AD 2500/1050	210/140
Posterior derecha			H 1400	160
Central izquierda			HT 2700/1950/1050	270/210/145
Central derecha	HO 2400/1600/600	170x260
Delantera izquierda	H 1200	145
Delantera derecha			HD 1700/700	180/120
Potencia total	6100		5800

Encimeras	TEP 846 DO L		TEP 646 DO L
Zonas de coccción	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)
Posterior izquierda			AD 2500/1050	210/140
Posterior derecha	AD 2500/1050	210/140	A 1200	145
Central izquierda	HO 2400/1500	170x260
Central	A 1800	180
Delantera izquierda			H 1200	145
Delantera derecha	H 1200	145	HO 1800/1000	145x250
Potencia total	7300		6700

Leyenda:

A = halógena individual

AD = halógena doble
