GX 7000 - Cortadora de césped BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped
Marca	Blaupunkt
Modelo	GX 7000
Fuente de alimentación	Eléctrico (con cable)
Potencia del motor	1800 W
Ancho de corte	46 cm
Ajuste de altura de corte	25-75 mm, 6 posiciones
Capacidad del saco recolector	60 L
Peso	25 kg
Dimensiones (L x An x Al)	1200 x 460 x 300 mm
Tipo de manillar	Plegable, ergonómico
Tamaño de ruedas (Delantera / Trasera)	200 mm / 250 mm
Características de seguridad	Interruptor de seguridad, freno del motor, sensor de presencia en el manillar
Nivel de ruido	92 dB(A)
Nivel de vibración	4.5 m/s²
Tipo de cuchilla	Cuchilla de acero rotativa
Opciones de descarga de césped	Recogida trasera, mulching, descarga lateral (opcional)
Mantenimiento	Afilado de cuchilla, limpieza después de cada uso, revisión de tornillos
Piezas de repuesto disponibles	Cuchilla, correa, rueda, manillar
Garantía	2 años
Cumplimiento ambiental	RoHS, WEEE

Preguntas frecuentes - GX 7000 BLAUPUNKT

¿Cómo pongo en marcha el cortacésped Blaupunkt GX 7000?

Para arrancar, asegúrese de que el cable de alimentación esté conectado a una toma adecuada. Presione y mantenga presionado el interruptor de seguridad (generalmente un botón verde) en el manillar, luego tire de la palanca de arranque hacia usted. Suelte solo después de que el motor funcione sin problemas.

¿Cómo puedo ajustar la altura de corte?

La altura de corte se ajusta mediante una sola palanca ubicada en la parte superior del chasis. Deslícelo a una de las 6 posiciones (25-75 mm) para ajustar la longitud de césped deseada.

¿Qué precauciones de seguridad debo tomar al usar este cortacésped?

Use siempre zapatos resistentes y protección ocular. Mantenga alejados a niños y mascotas. No opere nunca sin el saco recolector o el deflector colocados. Desconecte la alimentación antes de despejar obstrucciones o ajustar.

¿Por qué se detiene mi cortacésped durante el funcionamiento?

Causas posibles: el saco recolector está lleno, la palanca de seguridad está suelta o el motor se ha sobrecalentado. Revise el saco, asegúrese de sostener el manillar firmemente y permita que el motor se enfríe durante 5 minutos.

¿Cómo limpio el cortacésped después de usarlo?

Desconéctelo de la corriente. Use un cepillo o manguera para eliminar los recortes de césped del chasis y el saco. No use una lavadora a presión. Seque para evitar la oxidación.

¿Cómo reemplazo la cuchilla?

Desconecte la alimentación. Incline el cortacésped de lado. Use una llave para aflojar el perno de la cuchilla. Reemplácela con una cuchilla original Blaupunkt (número de pieza BSGX7000-01). Vuelva a apretar firmemente.

¿Puedo usar el cortacésped para mulching?

Sí, el GX 7000 es compatible con mulching. Retire el saco recolector e inserte el tapón de mulching (incluido). El cortacésped cortará finamente los recortes y los devolverá al césped.

¿Cómo debo almacenar el cortacésped en invierno?

Límpielo a fondo, drene cualquier combustible (si es de gasolina, pero este es eléctrico). Almacene en un cobertizo seco y libre de heladas. Pliegue el manillar para un almacenamiento compacto. Desconecte y enrolle el cable de alimentación.

¿Qué piezas de repuesto están disponibles para el GX 7000?

Las piezas de repuesto comunes incluyen cuchilla de repuesto, correa de transmisión, juegos de ruedas, saco recolector y empuñaduras. Póngase en contacto con el servicio de atención al cliente de Blaupunkt o visite su sitio web para obtener piezas originales.

¿Cuál es el período de garantía de este cortacésped?

Blaupunkt ofrece una garantía estándar de 2 años para el cortacésped GX 7000 que cubre defectos de fabricación. Registre su producto en línea para ampliar la cobertura.

MANUAL DE USUARIO GX 7000 BLAUPUNKT

Cortacésped eléctrico

¡ATENCIÓN! INFORMACIÓN IMPORTANTE DE SEGURIDAD. Cuando use la máquina debe seguir normas de seguridad. Para su propia seguridad y la de los espectadores, lea estas instrucciones antes de operar el cortacésped. Por favor, guarde las instrucciones de uso seguro para uso futuro.

¡ATENCIÓN! INFORMACIÓN IMPORTANTE DE SEGURIDAD. Cuando use la máquina debe seguir normas de seguridad. Para su propia seguridad y la de los espectadores, lea estas instrucciones antes de operar el cortacésped. Por favor, guarde las instrucciones de uso seguro para uso futuro.

Notas de seguridad

• Nunca permita que niños o personas no familiarizadas con estas instrucciones utilicen el producto. Las regulaciones locales pueden restringir la edad del operador. Cuando no esté en uso, almacene la máquina fuera del alcance de los niños.
• Mantenga a los niños, espectadores y animales domésticos lejos durante el corte. Deje de usar la máquina mientras que la gente, especialmente los niños o las mascotas, estén muy cerca.
• Considere el medio ambiente en el que se trabaja. Mantenga el área de trabajo libre de cables, palos, piedras y escombros, etc.

- Tenga en cuenta que el operador o usuario es responsable de accidentes o peligros a otras personas o su propiedad.

- Trabaje solamente con luz del día o con buena luz artificial.

• Durante el funcionamiento de la máquina, siempre use zapatos adecuados y pantalones largos. No opere la máquina si va descalzo o lleva sandalias. Evite el uso de prendas sueltas o que cuelguen con cuerdas o correas.
• Antes de utilizar, siempre inspeccione visualmente para ver que las cuchillas, los tornillos y el cortador de ensamble no estén desgastados o dañados. Sustituya las cuchillas gastadas o dañadas y los tornillos en el conjunto para preservar el equilibrio.
• Antes del uso, examine el cable de alimentación y el cable de extensión para detectar daños o envejecimiento. Si hay cualquier signo de daño, debe ser reemplazado por un técnico calificado. Si el cable se daña durante el uso, desconecte inmediatamente el cable.

NO TOQUE EL CABLE ANTES DE DESCONECTAR LA FUENTE DE ALIMENTACIÓN.

INFORMACIÓN DE SEGURIDAD IMPORTANTE

• Use gafas de protección cuando use esta herramienta. Utilice una máscara facial o antipolvo siempre que las operaciones ocurran en un ambiente polvoriento. La protección de oídos debe usarse siempre que el nivel de sonido parezca incómodo.
• Protéjase contra descargas eléctricas. Evite el contacto corporal con superficies conectadas a tierra o puestas a tierra (barandillas de metal, postes, etc.).
• Antes de usar la máquina y después de golpearla, busque signos de desgaste o daño y repárela según sea necesario.

- Mantenga el cable de alimentación y el cable de extensión alejados de los elementos de corte.

- Se recomienda, para mayor seguridad eléctrica, utilizar un dispositivo de corriente residual (RCD) con una corriente de disparo no superior a 30 mA. Revise siempre el RCD cada vez que lo utilice.

- No exponga la máquina a la lluvia. Evite usar la máquina en césped húmedo, siempre que sea posible.

• Camine, nunca corra al usar esta máquina. No tire de la máquina hacia usted ni camine hacia atrás al usarla.
• Nunca opere el aparato con protecciones defectuosas o sin los dispositivos de seguridad, como los recogedores de césped, en su lugar.
• No corte césped demasiado empinado. No corte nunca cuesta arriba o cuesta abajo, ni en una pendiente mayor de 15°.
• Trabaje a través de pendientes empinadas. Nunca corte hacia arriba y hacia abajo, y tenga mucho cuidado al cambiar de dirección en las pendientes.
• No incline la máquina para arrancar o encender el motor, excepto si el aparato tiene que ser inclinado para comenzar. En este caso, no incline la máquina más de lo absolutamente necesario y levante solo la parte que es de funcionamiento. Asegúrese siempre de que ambas manos estén en posición de trabajo antes de devolver la máquina al suelo.

- No levante ni transporte el aparato hasta que la cuchilla se haya detenido por completo.

- Mantenga las manos y los pies alejados de la cuchilla. No ponga las manos ni los pies cerca o debajo de las partes giratorias.

- Manténgase alejado de las aberturas de descarga en todo momento.

INFORMACIÓN DE SEGURIDAD IMPORTANTE

- Apague, desenchufe la clavija de la toma y asegúrese de que las partes móviles estén detenidas antes de dejar el artefacto desatendido y antes de cambiar, limpiar o inspeccionar las piezas de la máquina o despejar un bloqueo. Después de golpear un objeto extraño, inspeccione la máquina por daños y haga las reparaciones antes de reiniciar y operar la máquina.

- Si la máquina empieza a vibrar anormalmente o si golpea un objeto extraño, apague el aparato y desenchufe la clavija de la toma. Busque daños en el aparato, reemplace o repare las partes dañadas, compruebe y apriete las piezas sueltas.

- Procure mantener el cable lejos de la lámina. Siempre sea consciente de la posición del cable.

¡ADVERTENCIA! ASEGÚRESE DE QUE EL CORTADOR ESTÉ APAGADO Y DESCONECTADO DEL TOMACORRIENTE ANTES DE INTENTAR CUALQUIER AJUSTE.

CONOZCA SU PRODUCTO

1. el interruptor caja
2. manillar superior a
3. Baje el manillar
4. Colección caja de la hierba
5. Cierre el gancho
6. Escudo
7. Campana de motor
8. La parte principal del cuerpo
9. Ajustador de altura
10. Rueda
11. Botón 12a. Llave fija a la empuñadura inferior 12b. Llave fija al manillar superior
12. Toma de la caja de colección
13. Tomar la cubierta del motor
14. Palanca
15. Botón de bloqueo
16. Enchufe de alimentación

MONTAJE DEL MANGO INFERIOR

- Gire la llave fija (12a) en el sentido de las agujas del reloj y, a continuación, presione la llave fija (12a) hacia el asa inferior (3).

MONTAJE DEL MANGO INFERIOR

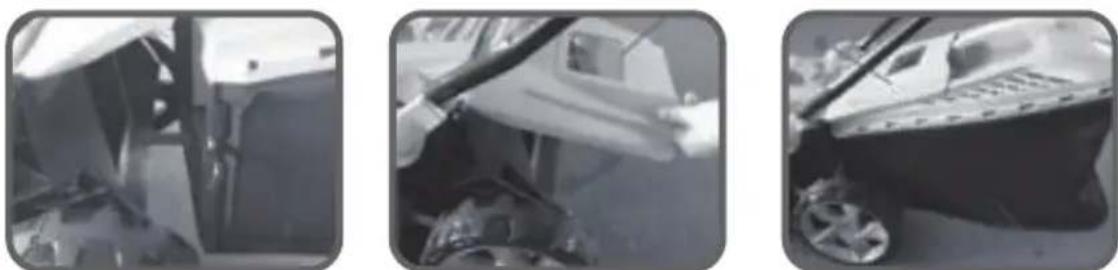

MONTE LA CAJA DE RECOGIDA DE CABLE

- Inserte el gancho en el agujero de la caja de colección y luego empuje el otro extremo en la tapa y mantenga, puede hacer clic en posición.

- Levante el escudo de corte (6), coloque la caja de la colección (4) en el gancho del cortador (5).

Asegúrese de que el interruptor esté en la posición de apagado y desconecte el enchufe de la toma.

1. Antes de hacer cualquier ajuste, apague la podadora y espere a que la hoja se detenga.
2. El cortador tiene seis alturas de corte: 25 mm, 35 mm, 45 mm, 55 mm, 65 mm, 75 mm.
3. Gire el ajuste de altura (9) y ajuste la altura que desee.

OPERACIÓN

La tensión de alimentación (230-240 V ~) indicada en la placa de datos debe corresponder con la alimentación del sistema. Conectar el fusible: 10A.

1. Inserte el enchufe del cable de conexión del aparato/enchufe el interruptor combinado.
2. Sujete con el asa del cable. El cordón del cable de alimentación deberá ser lo suficientemente largo para que el agarre del cable pueda deslizar de un lado a otro.

Conexión del motor

1. Presione el botón del interruptor/enchufe combinado. Mantenga pulsado el botón.
2. Tire del nivel de seguridad para el mango y mantener el nivel de seguridad de la posición se fijan en su posición.
3. Suelte el botón de encendido.

Durante el corte, poner la seguridad del cable de conexión en tours y en áreas que ya han sido cortadas. Encender el motor.

1. El nivel de seguridad de la palanca de liberación. La palanca de seguridad se vuelve automáticamente a la posición cero.

ADVERTENCIA: Cuando el motor funcionaba, la herramienta de corte sigue funcionando durante unos segundos – y, por lo tanto, no toque la parte inferior de la herramienta de corte hasta que el cortacésped ha llegado a un punto muerto.

Nota: antes de conectar el aparato, compruebe siempre el cable de conexión para señales de daño; cable de solo conexión dañado no puede utilizarse. Cables de conexión dañado son altamente peligrosos

CORTE

1. Antes de arrancar la máquina, ajusta la altura de corte de la podadora. (Consulte ajuste de la altura de corte) 2. El cortacésped está equipado con un interruptor de seguridad. Para operar el interruptor, presione el botón de bloqueo y, a continuación, sujete la palanca para empezar a correr. 3. La energía será la palanca de arranque. Para poner en marcha el cortacésped, repita el paso (2) arriba.

- PROCEDIMIENTO DE CORTE La clave del corte del cortador eléctrico de éxito es un enfoque sistemático al sistema de corte.

Tome unos minutos para planear su primer corte usando los principios descritos aquí.

Después de uno o dos usos encontrará la forma más sencilla de cortar su propio césped privado.

1. Ponga el cable en el piso cerca de la salida, con el cortador final flojo y el cable en la parte superior. Es importante que sistemáticamente alambre para evitar nudos y molestos lazos.
2. Comenzando en el punto más cercano al enchufe eléctrico, mover atrás y adelante en el césped.
3. Cada césped con árboles, arbustos y otros obstáculos requiere un procedimiento diferente. Experimentando un poco le permitirá elegir el método más fácil de tratar con el cable en su césped.

VACÍE LA CAJA DE LA HIERBA

1. Cuando la caja de la hierba está completa. Apague, desconecte la podadora y espere hasta que la hoja se detenga.
2. Tome la caja de colección (13)
3. Levante la caja de la hierba nuevamente.
4. Vacíe la caja de la hierba

ADVERTENCIA: Cuando el motor está en funcionamiento, la herramienta de corte sigue funcionando por varios segundos, por lo tanto, no toque la parte inferior de la máquina hasta que la cuchilla se detenga por completo.

MANTENIMIENTO

Nota: ¡Antes de realizar cualquier mantenimiento o limpieza, desconecte siempre el enchufe de la toma!

• No rocíe la unidad con agua.
• El agua puede destruir la unidad interruptor enchufe unidad combinada y el motor eléctrico.
• Limpie el aparato con un paño, cepillo de la mano, etc.

Especialista en control se requiere:

• Si la podadora de césped golpea un objeto
• Si el motor se detiene bruscamente
• Si la hoja está doblada (sin línea).
• Si el eje del motor está doblada (sin línea).

- Si ocurre un cortocircuito cuando el cable esté conectado

Cambio y redirección de la cuchilla

Al final de las temporadas de corte siempre afile la cuchilla de corte o, si es necesario, sustituya la cuchilla por una nueva.

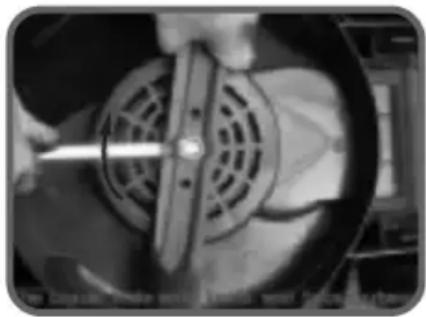

SUSTITUCIÓN DE CUCHILLAS

1. Desconecte la cadena para escoplear antes de retirar o mantener la cuchilla.
2. Utilice guantes al manipular la cuchilla.
3. Gire la podadora para ver la hoja y el compartimiento de la lámina.
4. Con una mano, utilizando guantes, tome la hoja.
5. Con la otra mano, quite el tornillo y la arandela con la llave inglesa (no suministrada).
6. Retire la cuchilla, coloque la nueva hoja en el eje central y asegúrese de que los dos pequeños agujeros en la hoja se encuentren en los dos estirones en el recinto de la lámina.

Nota: el lado de la hoja con los textos se enfrentará hacia afuera.

1. Vuelva a colocar la arandela y el tornillo de la abrazadera de la lámina. Asegúrese de que la hoja esté apretada y asegurada correctamente antes de encender el interruptor.

ADVERTENCIA: ¡Las hojas desequilibradas provocarán que la podadora vibre violentamente – riesgo de lesiones!

Guarde la unidad.

Después de cualquier cultivo, limpie la unidad completamente. Guarde la unidad en un lugar seco y fresco, en la habitación por adelantado.

Para reducir el espacio de almacenamiento, el mango superior se puede plegar. Afloje las tuercas aproximadamente 6 revoluciones.

PRECAUCIÓN: No conecte el cable de alimentación a la doble hacia abajo el mango.

SOLUCIÓN DE PROBLEMAS

Nota: Antes de realizar cualquier mantenimiento o limpieza, desconecte el enchufe de la toma y siempre espere a que la cuchilla haya llegado a un punto muerto.

Falta	Acción correctiva
El motor no funciona 1. Compruebe la conexión antes del cable y el fusil2. Comenzó donde el pasto esta corto o no es necesario cortar3. Limpiar cualquier suciedad en el compartimento del disco para el disco girar libremente4. Corregir la altura de corte correcto
La energía del motor cae	1. corregir el nivel de corte2. Limpie cualquier suciedad en el compartimiento3. Cambiar la cuchilla
La caja colectora de césped no es completo suficientimente	1. corregir el nivel de corte2. Esperar la hierba seca3. Cambiar la cuchilla4. Limpie la parrilla en borrador hierba 5. Limpiar cualquier suciedad en el recinto de la lámina

LISTA DE REPUESTOS

TAPÓN DE RECAMBIO

Esta desmalezadora está provista de un enchufe. Si necesita un nuevo enchufe, siga estas instrucciones.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

Esta marca indica que este producto debe desecharse con la basura en toda la Comunidad Europea. Para evitar posibles daños en el medio ambiente o la salud humana de la eliminación incontrolada de residuos, recíclelo correctamente para promover la reutilización sostenible de recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de recogida disponibles.

Alerta de seguridad de riesgo general
Lea este manual antes de usar
Peligro debido a objetos extraños que sogados hacia fuera.Garantizar siempre una distancia de seguridad suficiente
PRECAUCIÓN: no toque la cuchilla giratoria. Afiada cuchilla (s). Tenga cuidado de lastimar sus dedos de los pies y los dedos.Apague y desenchufe de la red antes de ajuste, limpieza o si el cable es enrollado y antes de salir al jardín sin productos de prescripción para cualquier período. Mantenga el cable lejos de la cuchilla de corte flexible
Con doble aislamiento
Certificados de normas europeas

Potencia de entrada 1800W
Fuente de alimentación 230-240V ~ 50 Hz
Velocidad sin carga 3400 rpm
Corte con 420 mm
Altura de corte 25/35/45/55/65/75 mm
Capacidad de la caja colectora de césped 50 l
Cable y clavija cable de 10 m
Emisión de ruido LPA = 81,8 LwAdB (a) = 96dB(A) K = 3 dB (A)
Típica vibración ponderada Ah = 4,5 m/s K = 1,5 m/s

Garantía

Este producto tiene 3 años de garantía para defectos de fabricación. El período de garantía se contará a partir de la fecha de compra del producto, de acuerdo con la factura de compra. La garantía del producto sólo cubre defectos de fabricación, defectos resultantes de un uso inapropiado, como caída, transporte inadecuado, conexión a la fuente de alimentación, no conforme a la tensión especificada en este manual, inserción de objetos extraños y desgaste natural de piezas, piezas de repuesto (tapas, botones, tirantes, cerraduras de cierre, cables de alimentación, etc.) y piezas metálicas (hilos, motores, etc.).

También no cubiertos son los daños debidos a agentes de la naturaleza, rayos, alimentos, mar, oxidación, humedad, etc.). El producto perderá su garantía si presenta defectos, que después del análisis de nuestros técnicos, se caracterizan como inadecuadamente utilizados, utilizados para uso profesional o para los fines para los cuales no está destinado (de acuerdo con el Manual del Propietario). Esta garantía se anulará si se comprueba que el dispositivo ha sido adulterado, ha sido reparado por una persona o servicio no autorizado por BLAUPUNKT. La garantía es válida sólo con el recibo / factura proporcionado en la compra.

BLAUPUNKT se compromete a proporcionar los servicios antes mencionados en el período de garantía sólo en lugares donde mantenga un servicio autorizado. Los consumidores que no se encuentren cerca de un centro de servicio autorizado deben ser responsables de los costes y riesgos de transporte para el servicio autorizado de su elección.

El "desgaste" natural no está cubierto por la garantía.

Este producto sólo es para uso doméstico.

¡ATENCIÓN! INFORMACIÓN IMPORTANTE DE SEGURIDAD Cuando use la máquina debe seguir normas de seguridad. Para su propia seguridad y la de espectadores lea estas instrucciones antes de operar el cortacésped. Por favor guarde las instrucciones de uso seguro para uso futuro.

Notas de seguridad

NO TOQUE EL CABLE ANTES DE DESCONECTAR LA FUENTE DE ALIMENTACIÓN.

INFORMACIÓN DE SEGURIDAD IMPORTANTE

INFORMACIÓN DE SEGURIDAD IMPORTANTE

¡ADVERTENCIA! ASEGÚRESE DE QUE EL CORTADOR ESTÉ APAGADO Y DESCONECTADO DEL TOMACORRIENTE ANTES DE INTENTAR CUALQUIER AJUSTE.

CONOZCA SU PRODUCTO

1. el interruptor caja
2. manillar superior a
3. Baje el manillar
4. Colección caja de la hierba
5. Cierre el gancho
6. Escudo
7. Campana de motor
8. La parte principal del cuerpo
9. Ajustador de altura
10. Roda
11. Botón

12a. Llave fija para el manillar inferior

12b. Llave fija para el manillar superior

- Gire la llave fija (12a) en el sentido de las agujas del reloj y, a continuación, presione la llave fija (12a) hacia la dirección del asa inferior (3). A

MONTAJE DE LA GUÍA INFERIOR

1. Desconecte la cadena para escoplear antes de retirar o mantener la cuchilla.
2. Utilice guantes al manipular la cuchilla.
3. Gire la podadora para ver la hoja y el compartimiento de la lámina.
4. Con una mano, utilizando guantes, tome la hoja.
5. Con la otra mano, quite el tornillo y la arandela con la llave inglesa (no suministrada).
6. Retire la cuchilla, coloque la nueva hoja en el eje central y asegúrese de que los dos pequeños agujeros en la hoja se encuentren en los dos estirones en el recinto de la lámina.

Nota: el lado de la hoja con los textos se enfrentará hacia afuera.

1. Vuelva a colocar la arandela y el tornillo de la abrazadera de la lámina. Asegúrese de que la hoja esté asegurada correctamente antes de encender el interruptor.

Falha	Acción correctiva
El motor no funciona 1. Compruebe la conexión antes del cable y el fusil2. Comenzó donde el pasto esta corto o no es necesario cortar3. Limpiar cualquier suciedad en el compartimento del disco para el disco girar libremente4. Corregir la altura de corte correcto
A energia do motor cai	1. Corrija o nivel de corte2. Limpe qualquer sujeira no compartimento3. Troque a lamina
A caixa de colecao de grama não está cheio suficientimente	1. corregir el nivel de corte2. Esperar la hierba seca3. Cambiar la cuchilla4. Limpie la parrilla en borrador hierba 5. Limpiar cualquier suciedad en el recinto de la lámina

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

Esta marca indica que este producto debe desecharse con la basura en toda la Comunidad Europea. Para evitar posibles daños en el medio ambiente o la salud humana por la eliminación incontrolada de residuos, recíclelo correctamente para promover la reutilización sostenible de recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de recogida disponibles.
