ZHC 905 XM - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana decorativa de pared
Marca	Zanussi
Modelo	ZHC 905 XM
Anchura	90 cm
Profundidad	50 cm
Altura total	70 cm (variable según instalación)
Peso neto	15 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia máxima	250 W
Número de velocidades	3 velocidades + intensivo
Caudal de aire máximo	650 m³/h
Nivel sonoro	62 dB (velocidad máxima)
Iluminación	2 bombillas halógenas de 28 W
Filtro de grasas	Filtro metálico lavable en lavavajillas
Filtro de carbón activo	Opcional, recargable
Controles	Deslizador electrónico
Funciones especiales	Apagado automático diferido
Mantenimiento	Limpieza regular de los filtros y las superficies
Índice de reparabilidad	7.9 / 10
Piezas de repuesto	Disponibles a través del servicio postventa
Garantía	2 años

Preguntas frecuentes - ZHC 905 XM ZANUSSI

¿Cómo instalar la campana ZHC 905 XM?

La instalación debe ser realizada por un profesional cualificado. Respete una distancia mínima de 65 cm entre la placa de cocción y la campana. Utilice las fijaciones suministradas y asegúrese de la solidez de la pared. Consulte el esquema de instalación en el manual.

¿Cómo limpiar los filtros de grasas?

Los filtros metálicos se limpian en el lavavajillas a 65°C o a mano con agua caliente y jabón. Déjelos secar completamente antes de volver a colocarlos. Límpielos cada 2 a 3 meses.

¿Es necesario usar un filtro de carbón?

Sí, si su campana está en modo recirculación. El filtro de carbón activo debe reemplazarse cada 3 a 6 meses según el uso. Se vende por separado.

¿Cómo reducir el ruido de mi campana?

El ruido puede deberse a una instalación incorrecta o a filtros sucios. Verifique que la campana esté bien fijada y que los conductos no estén obstruidos. Limpie los filtros y use una velocidad inferior si es posible.

La campana no se enciende, ¿qué hacer?

Verifique la alimentación eléctrica y el disyuntor. Asegúrese de que las bombillas no estén fundidas. Si el problema persiste, contacte al servicio postventa.

¿Cómo cambiar la bombilla de la campana?

Desenchufe el aparato. Retire la tapa de la iluminación. Reemplace la bombilla defectuosa por una bombilla halógena de 28 W (formato G4). Vuelva a colocar la tapa y enchufe.

Los controles táctiles no responden, ¿qué hacer?

Limpie la superficie de los botones con un paño seco para eliminar la humedad o la grasa. Si el problema persiste, apague la campana durante unos minutos y vuelva a encenderla. Contacte al servicio técnico si es necesario.

¿Cuál es el ancho mínimo sobre mi cocina?

La campana ZHC 905 XM está diseñada para un ancho de 90 cm. Asegúrese de que la campana cubra toda la superficie de cocción para una extracción óptima.

¿Cómo activar el modo intensivo?

Presione el botón 'Boost' o mantenga presionado el botón de velocidad máxima durante 3 segundos. El modo intensivo dura 10 minutos y luego vuelve automáticamente a la velocidad anterior.

¿Dónde encontrar el manual de mi campana Zanussi?

Puede descargar el manual completo en formato PDF en notice-facile.com. Contiene todas las instrucciones de instalación, uso y mantenimiento.

MANUAL DE USUARIO ZHC 905 XM ZANUSSI

MANUAL DE INSTRUCCIONES

Manual de instrucciones ÍNDICE

CONSEJOS Y SUGERENCIAS ....50

CARACTERÍSTICAS....51

INSTALACIÓN 52

USO 55

MANTENIMIENTO....56

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm.
• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos de 1ª clase asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera simultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freidoras durante su uso: el aceite muy caliente se puede inflamar.
• No preparar alimentos flambeados debajo de la campana de la cocina; peligro de incendio.
• La campana no debe ser utilizada por niños o personas que no conozcan su uso correcto.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

Ref. Cant. Componentes del Producto

1	1	Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros.
2	1	Chimenea Telescópica formada por:
2.1		1	Chimenea	Superior
2.2		1	Chimenea	Inferior
9	1	Brida de reducción ø 150-120 mm
15		1	Racor	salida aire

Ref. Cant. Componentes de Instalación

7.1 2 Bridas de fijación campana
7.2.1 2 Bridas de fijación chimenea superior
11	8	Tacoos
12a	8	Tornillos 4.2 x 44,4
12c	6	Tornillos 2.9 x 9.5
12d	2	Tornillos M4 x 25

Cant. Documentación

1 Manual de instrucciones

Taladrado pared y fijación de las bridas

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 650 mm mín. sobre el plano de cocción, para la instalación sin Fondo; a la cota H (H = altura de la parte del Fondo a la vista), para instalación con Fondo.
• Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X = altura de la chimenea superior), alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.1 a 95 mm de la línea vertical de referencia, y 210 mm sobre la línea horizontal de referencia.
• Marcar los centros de los orificios de la brida.
• Repetir esta operación en la parte opuesta.

FONDO (OPCIONAL)

El fondo debe montarse antes de montar el cuerpo de la campana y, si se desea fijarlo a la pared tanto en la parte superior como inferior, es necesario montarlo a la altura correcta, antes de montar las bases. Como esta operación es compleja debe efectuarla solamente el instalador de la cocina o personal competente que conozca todas las dimensiones finales de los muebles.

Si nos limitamos sólo a la fijación superior, proceder de la siguiente manera:

• Apoyar el fondo sobre la base introduciendo la falda inferior entre el plano superior y la pared, centrándolo en la línea vertical de referencia.
• Marcar los centros de los dos orificios de la falda superior.
• Perforar φ 8 mm los puntos marcados.
• Introducir los tarugos 11 en los orificios.
• Fijar las bridas, usando los tornillos 12a (4,2 x 44,4) en dotación.
• Si existe, fijar el fondo, usando los tornillos 12a (4,2 x 44,4) en dotación.

Montaje del cuerpo de la campana

• Atornillar en las bridas 7.1, los 2 tornillos 12d (M4 x 25) suministrados en dotación.
• Enganchar el cuerpo de la campana en las bridas 7.1, centrándolo en la línea vertical.
• Operar en los tornillos 12d, desde abajo de la campana, para nivelar el cuerpo de la campana.

Conexiones

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de φ 120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Introducir a presión el racor 15 en la salida del aire.
• Comprobar la presencia de los filtros antiolor de carbón activo.

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los filtros antigrasa y asegurarse de que el conector del cable de acometida esté colocado correctamente en el enchufe del aspirador.

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 y cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.
• Asegurarse de que la salida del racor 15 coincida con las boquillas de la chimenea.

Tablero de mandos

L Luces: enciende y apaga la instalación de iluminación.

M Motor Enciende y apaga el motor de aspiración.

V Velocidad Determina las velocidades de ejercicio:

1. Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción.
2. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.
3. Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

L Luces Enciende y apaga la instalación de iluminación.

S Led Led de encendido motor.

V1 Motor Enciende y apaga el motor de aspiración a velocidad mínima, adecuada para un recambio de aire continuo particularmente silencioso, cuando hay pocos vapores de cocción.

V2 Velocidad Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.

V3 Velocidad Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior.

Filtros antiolor (Versión filtrante)

No se pueden lavar ni regenerar, se deben cambiar cada 4 meses o más a menudo si su uso es muy intenso.

SUSTITUCIÓN DE LOS FILTROS DE CARBÓN ACTIVO

• Quitar los filtros antigrasa metálicos.
• Quitar los filtros antiolor de carbón activo saturado, de la manera indicada (A).
• Montar los nuevos filtros (B).
• Montar los filtros antigrasa metálicos.

Iluminación

SUSTITUCIÓN DE LAS LÁMPARAS

Lámparas incandescentes de 40 W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

SUSTITUCIÓN DE LAS BOMBILLAS

Lámparas halógenas de 20 W

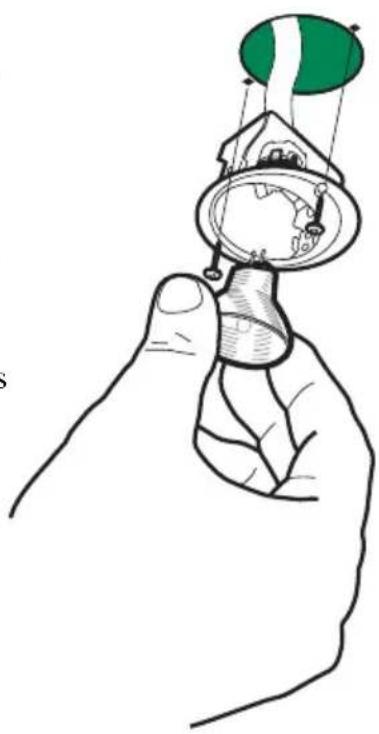

• Quitar los dos tornillos que fijan el soporte.
• Extraer la lámpara desde el soporte.
• Sustituirla con una nueva con las mismas características, poniendo cuidado en insertar correctamente los dos enchufes en el asiento del soporte.
• Montar nuevamente el soporte fijándolo con los dos tornillos que se habían quitado precedentemente.

Lámparas halógenas de 20 W

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
