ZHC 905 XM - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Dekorative Wandhaube
Marke	Zanussi
Modell	ZHC 905 XM
Breite	90 cm
Tiefe	50 cm
Gesamthöhe	70 cm (je nach Installation variabel)
Nettogewicht	15 kg
Stromversorgung	220-240 V, 50 Hz
Maximale Leistung	250 W
Anzahl Geschwindigkeiten	3 Geschwindigkeiten + Intensivstufe
Maximaler Luftstrom	650 m³/h
Geräuschpegel	62 dB (maximale Geschwindigkeit)
Beleuchtung	2 Halogenlampen 28 W
Fettfilter	Metallfilter, spülmaschinengeeignet
Aktivkohlefilter	Optional, nachfüllbar
Bedienung	Elektronischer Schieberegler
Sonderfunktionen	Automatische Abschaltverzögerung
Wartung	Regelmäßige Reinigung der Filter und Oberflächen
Reparierbarkeitsindex	7,9 / 10
Ersatzteile	Erhältlich über den Kundendienst
Garantie	2 Jahre

Häufig gestellte Fragen - ZHC 905 XM ZANUSSI

Wie installiere ich die Dunstabzugshaube ZHC 905 XM?

Die Installation muss von einem qualifizierten Fachmann durchgefuehrt werden. Halten Sie einen Mindestabstand von 65 cm zwischen Kochfeld und Haube ein. Verwenden Sie die mitgelieferten Befestigungen und stellen Sie sicher, dass die Wand fest ist. Konsultieren Sie den Installationsplan in der Anleitung.

Wie reinige ich die Fettfilter?

Die Metallfilter koennen in der Spuelmaschine bei 65°C oder von Hand mit warmem Seifenwasser gereinigt werden. Lassen Sie sie vollstaendig trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie alle 2 bis 3 Monate.

Muss ich einen Aktivkohlefilter verwenden?

Ja, wenn Ihre Haube im Umluftbetrieb arbeitet. Der Aktivkohlefilter muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er wird separat verkauft.

Wie kann ich den Laerm meiner Haube reduzieren?

Das Geraeusch kann von einer falschen Installation oder verschmutzten Filtern herruehren. Ueberpruefen Sie, ob die Haube richtig befestigt ist und die Leitungen nicht verstopft sind. Reinigen Sie die Filter und verwenden Sie nach Moeglichkeit eine niedrigere Geschwindigkeit.

Die Haube schaltet sich nicht ein, was tun?

Ueberpruefen Sie die Stromversorgung und den Schutzschalter. Stellen Sie sicher, dass die Lampen nicht durchgebrannt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wechsle ich die Lampe der Haube?

Trennen Sie das Geraet vom Stromnetz. Entfernen Sie die Beleuchtungsabdeckung. Ersetzen Sie die defekte Lampe durch eine Halogenlampe 28 W (Typ G4). Schrauben Sie die Abdeckung wieder auf und schliessen Sie das Geraet wieder an.

Die Touch-Bedienung reagiert nicht, was tun?

Wischen Sie die Oberflaeche der Tasten mit einem trockenen Tuch ab, um Feuchtigkeit oder Fett zu entfernen. Wenn das Problem weiterhin besteht, schalten Sie die Haube fuer einige Minuten aus und dann wieder ein. Wenden Sie sich bei Bedarf an den Kundendienst.

Was ist die Mindestbreite ueber meinem Herd?

Die Haube ZHC 905 XM ist fuer eine Breite von 90 cm ausgelegt. Stellen Sie sicher, dass die Haube die gesamte Kochflaeche abdeckt, um eine optimale Absaugung zu gewaehrleisten.

Wie aktiviere ich den Intensivmodus?

Druecken Sie die Taste 'Boost' oder halten Sie die Taste fuer maximale Geschwindigkeit 3 Sekunden lang gedrueckt. Der Intensivmodus dauert 10 Minuten und kehrt dann automatisch zur vorherigen Geschwindigkeit zurueck.

Wo finde ich die Anleitung fuer meine Zanussi Haube?

Sie koennen die vollstaendige Anleitung im PDF-Format auf notice-facile.com herunterladen. Sie enthaelt alle Installations-, Bedienungs- und Wartungsanweisungen.

BEDIENUNGSANLEITUNG ZHC 905 XM ZANUSSI

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

ANLEITUNG FÜR MONTAGE, GEBRAUCH UND WARTUNG

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....34

EIGENSCHAFTEN....35

MONTAGE 36

BEDIENUNG....39

WARTUNG......40

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Pos. St. Produktkomponenten

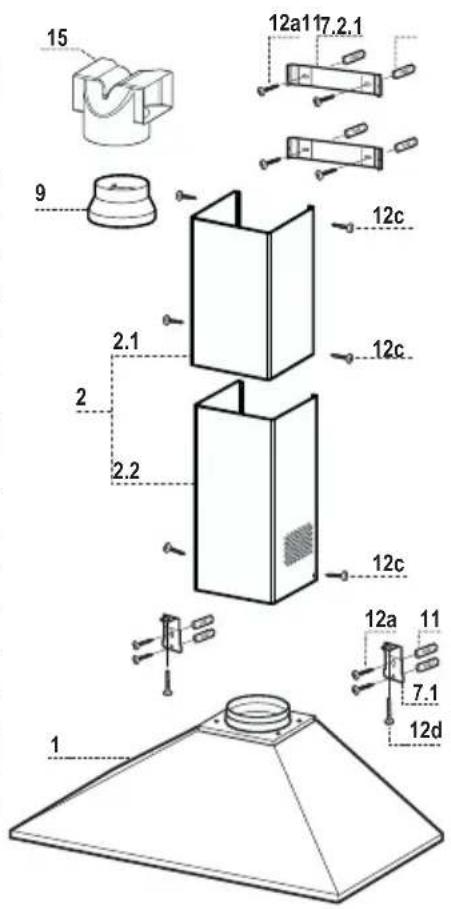

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filtern 2 1 Teleskopkamin bestehend aus: 2.1 1 oberer Kaminteil 2.2 1 unterer Kaminteil 9 1 Reduzierflansch ø 150-120 mm 15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.1 2 Befestigungsbügel Haubenkörper 7.2.1 2 Befestigungsbügel oberer Kaminteil 11 8 Dübel 12a 8 Schrauben 4,2 x 44,4 12c 6 Schrauben 2,9 x 9,5 12d 2 Schrauben M4 x 25

St.	Dokumentation
1	Bedienungsanleitung

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll:
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche bei Montage ohne Rückwandpaneel; mit einem Abstand H (H= Höhe des sichtbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten. • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten. • Die Mitte der Bügellöcher an der Wand markieren.
• Einen der beiden Bügel 7.1 95 mm von der vertikalen Bezugslinie und 210 mm oberhalb der horizontalen Bezugslinie auflegen. • Die Mittelpunkte der Bügelbohrungen an der Wand markieren.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Ober- wie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kücheninstallateur bzw. auf jeden Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Küchenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist. • Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer φ 8 mm die markierten Punkte bohren. • Die Dübel 11 in die Bohrungen einfügen. • Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Falls ein Rückwandpaneel vorhanden ist, dieses mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

Montage des Haubenkörpers

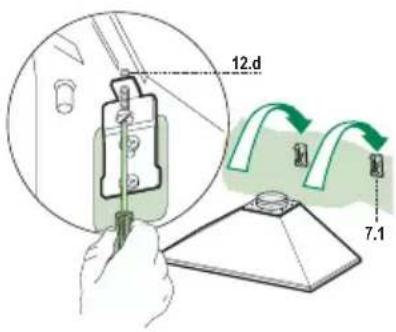

• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
• Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. • Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

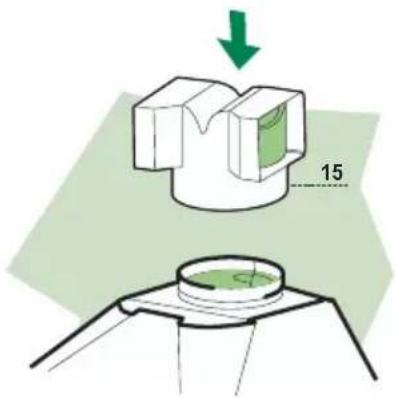

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.

- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12e (2,9 x 9,5) fixieren.

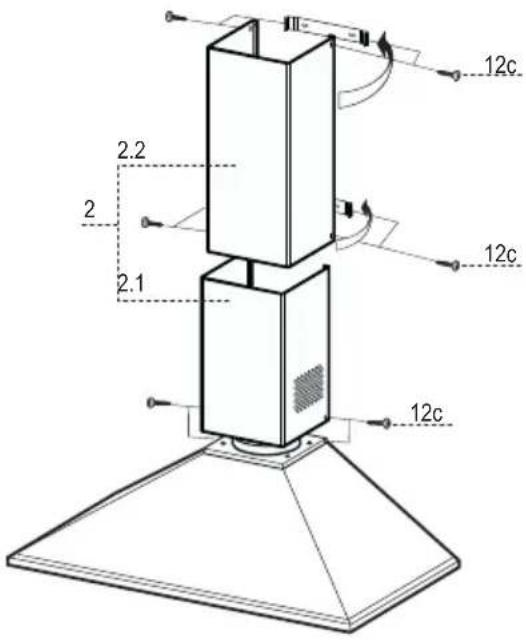

Unterer Kaminteil

Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.

Den unteren Kaminteil an der Seite bei den entsprechenden Buchsen mit 2 der mitgelieferten Schrauben 12c fixieren.

Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus. M Motor Schaltet den Gebläsemotor ein und aus. V Geschw. bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

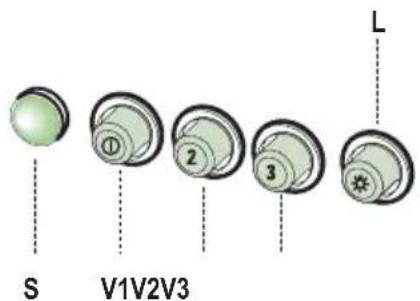

L Beleucht. Schaltet die Beleuchtung ein und aus. S Led Betriebsanzeigelampe. V1 Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. V2 Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen. V3 Geschw. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLEFILTER

• Die Metallfettfilter entnehmen. - Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A). • Die neuen Filter wie gezeigt montieren (B). • Die Metallfettfilter wieder montieren. • Die Kohlefilter können mit dem Hausmüll entsorgt werden.

Beleuchtung

AUSWECHSELN DER LAMPEN

Glühlampen 40W

• Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren.

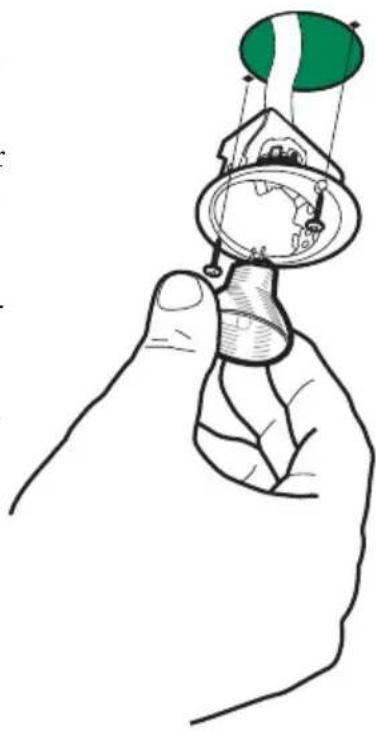

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung lösen und die Lampenhalterung aus der Dunstabzugshaube ziehen. • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden. • Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.

ELEKTRISCHER ANSCHLUSS

Das Symbol ☒ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
