Tipo de producto	Placa de cocción vitrocerámica
Marca	HOTPOINT
Modelo	NRB 640 X
Número de fuegos	4
Tipos de fuegos	Trasera izquierda: Halógeno 2300 W, Ø210 mm ; Trasera derecha: Halógeno 1400 W, Ø160 mm ; Delantera izquierda: Halógeno 1200 W, Ø145 mm ; Delantera derecha: Halógeno 1800 W, Ø180 mm
Potencia total	6700 W
Alimentación eléctrica	230-240 V 1+N ~ 50/60 Hz (monofásico) ; compatible 400V 2+N, 230-240V 3~, 400V 2+2N, 400V 3-N
Tipo de conexión	Regleta desenchufable, cable suministrado para monofásico
Mandos	Teclas táctiles: selección de fuego, ajuste de potencia (+/-), ON/OFF, bloqueo
Funciones principales	Función bloqueo de mandos, indicador de calor residual, apagado automático de seguridad, protección contra sobrecalentamiento, señal sonora de anomalía
Material de la superficie	Vitrocerámica
Marco	Acero inoxidable (algunos modelos en aluminio)
Instalación	Empotramiento, fijación mediante ganchos y resortes de centrado
Limpieza	Esponja húmeda, rascador para suciedad incrustada, productos específicos para vitrocerámica
Seguridad	Bloqueo de mandos, apagado automático después de 2 minutos en espera, indicador de calor residual H/h
Clase de eficiencia energética	No especificada
Dimensiones (An x Pr x Al)	Aproximadamente 590 x 520 x 55 mm (estimación estándar)
Peso	Aproximadamente 8 kg (estimación)
Reparabilidad	Reparación exclusivamente por técnico autorizado, uso de piezas de repuesto originales

Preguntas frecuentes - NRB 640 X HOTPOINT

¿Cómo encender la placa de cocción NRB 640 X?

Presione la tecla ON/OFF (①) durante aproximadamente un segundo. La placa se enciende y puede seleccionar un fuego con la tecla de selección correspondiente, luego ajustar la potencia con las teclas + y -.

¿Qué tipos de fuegos tiene este modelo?

Este modelo está equipado con 4 fuegos halógenos: trasero izquierdo (2300 W, Ø210 mm), trasero derecho (1400 W, Ø160 mm), delantero izquierdo (1200 W, Ø145 mm) y delantero derecho (1800 W, Ø180 mm).

¿Cómo bloquear los mandos?

Presione la tecla BLOQUEO (⑦). Aparece una L en la pantalla. Para desbloquear, presione nuevamente la misma tecla unos segundos.

¿Qué significa la indicación 'H' en un fuego?

La indicación H señala que el fuego aún está caliente (calor residual). Cuando se enfría, cambia a h y luego se apaga. No toque la zona mientras el indicador esté encendido.

¿Cómo limpiar la placa vitrocerámica?

Utilice una esponja húmeda para el mantenimiento habitual. Para la suciedad incrustada, use un rascador especial y un producto de limpieza para vitrocerámica. Evite las esponjas abrasivas y los limpiadores a vapor.

¿Cuáles son las dimensiones de corte para el empotramiento?

Las dimensiones de corte dependen del modelo. Consulte el manual para los valores exactos. Generalmente, el corte es de aproximadamente 560 x 490 mm para las placas de cocción estándar.

¿Puedo usar cacerolas de cobre o barro?

Se recomienda usar cacerolas con fondo plano y grueso para una buena adherencia. Las cacerolas de cobre o barro pueden no ser adecuadas ya que pueden rayar la superficie o no transmitir correctamente el calor.

¿Qué hacer si parpadea un código 'F' seguido de un número?

Esto indica un sobrecalentamiento de los componentes electrónicos. La placa se apaga automáticamente. Espere a que la temperatura baje; la indicación desaparecerá y la placa volverá a estar operable.

¿Cómo instalar el cable de alimentación?

El cable suministrado es para una conexión monofásica 230-240V. Abra la regleta, conecte los hilos según el esquema: hilo amarillo/verde a tierra, los dos hilos azules juntos al neutro (N), y el marrón con el negro a la fase (L). Apriete los tornillos.

¿Por qué la placa emite un pitido y se apaga?

Esto puede deberse a un objeto colocado más de 10 segundos sobre la zona de mando, un derrame o una presión prolongada sobre una tecla. Elimine la causa para detener la señal. Si el problema persiste, la placa se apaga.

MANUAL DE USUARIO NRB 640 X HOTPOINT

Manual de instrucciones ENCIMERA

Sumario

Manual de instrucciones,1

ATENCIÓN,2

Descripción del aparato-Panel de control,6

Instalación,22

Puesta en funcionamiento y uso,24

Precauciones y consejos,28

Mantenimiento y cuidados,29

Descripción técnica de los modelos,30

PT

Portugués

Inicio e utilização,34

Descripción del aparato Panel de control

El panel de control se describe a continuación a modo de ejemplo: puede no ser una exacta reproducción del modelo adquirido.

1 Botón AUMENTO DE POTENCIA para encender la placa y regular la potencia (ver Puesta en funcionamiento). 2 Botón DISMINUCIÓN DE POTENCIA para regular la potencia y apagar la placa (ver Puesta en funcionamiento y uso). 3 Piloto ZONA DE COCCIÓN SELECCIONADA indica que ha sido seleccionada dicha zona de cocción y, por lo tanto, se pueden realizar las distintas regulaciones. 4 Botón SELECCIÓN DE ZONA DE COCCIÓN para seleccionar la zona de cocción deseada. 5 Indicador de POTENCIA: indica visualmente el nivel de calor alcanzado. 6 Botón ON/OFF para encender y apagar el aparato. 7 Botón BLOQUEO DE MANDOS para impedir manipulaciones fortuitas a las regulaciones de la encimera (ver Puesta en funcionamiento y uso).

! Este producto satisface los requisitos establecidos por la Directiva europea sobre la limitación de los consumos energéticos en standby.

Si no se realizan operaciones por 2 minutos, una vez que se apagan los luces piloto del calor residual y del ventilador (si están presentes), el aparato se coloca de forma automática en el modo off.

El aparato vuelve al modo operativo utilizando la tecla ON/OFF.

! Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos). ! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• el plano de apoyo debe ser de material resistente al calor, a una temperatura de aproximadamente 100°C;
• si se desea instalar la encimera sobre un horno, el mismo debe poseer un sistema de enfriamiento con ventilación forzada;
• evite instalar la encimera sobre un lavavajillas: pero si fuera necesario, interponga un elemento de separación estanco entre los dos aparatos;
• según el tipo de encimera que se desea instalar (ver las figuras), el espacio disponible en el mueble debe tener las siguientes dimensiones:

Aireación

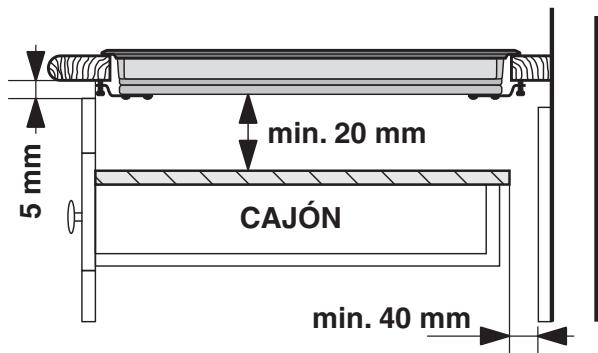

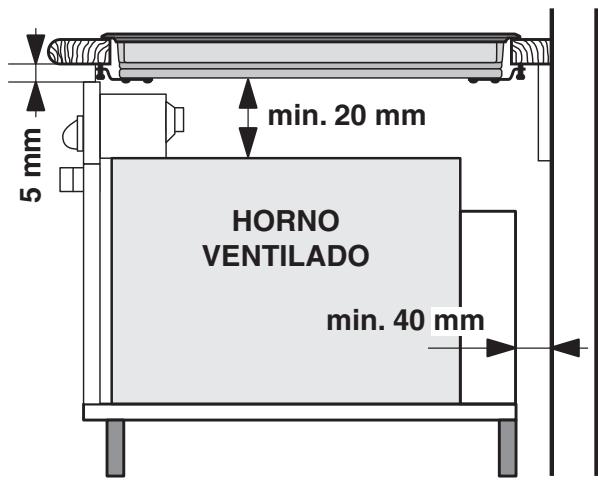

Para permitir una adecuada aireación y evitar el sobrecalentamiento de las superficies que rodean al aparato, la encimera se debe colocar:

• a una distancia mínima de 40 mm de la pared posterior;
• de modo que se mantenga una distancia mínima de 20 mm entre el hueco para el empotramiento y el mueble que se encuentra debajo.
• Los muebles situados a un costado, cuya altura

supere la de la superficie de trabajo, deben estar situados a 600 mm, como mínimo, del borde de la misma.

Fijación

La instalación del aparato se debe realizar sobre una superficie de apoyo perfectamente plana.

Las deformaciones que se podrían provocar por una mala fijación pueden alterar las características y las prestaciones de la encimera.

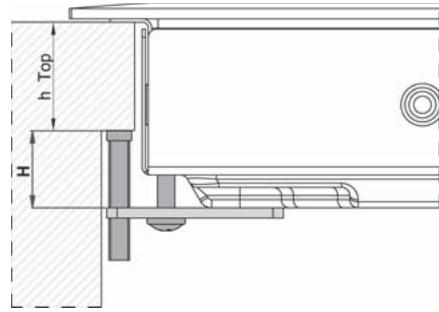

La longitud del tornillo de regulación de los ganchos de fijación se debe determinar antes de su montaje en base al espesor de la superficie de apoyo:

• espesor de 30 mm: tornillo de 17,5 mm;
• espesor de 40 mm: tornillo de 7,5 mm.

Para realizar la fijación, el procedimiento es el siguiente:

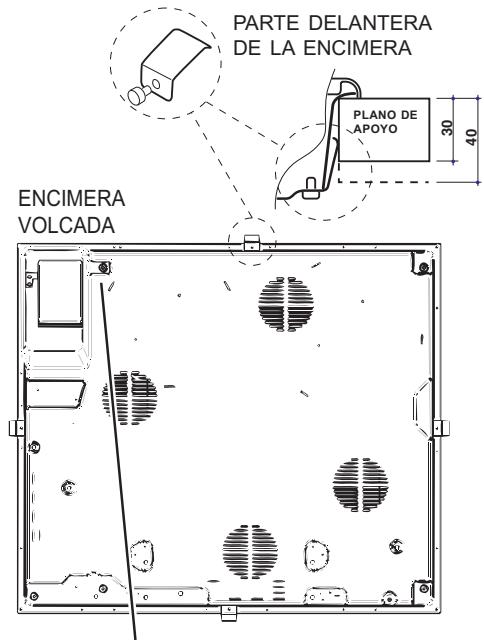

1. Con los tornillos cortos sin punta, enrosque los 4 muelles de centrado en los orificios ubicados en el centro de cada costado de la encimera;
2. introduzca la encimera en el hueco del mueble, céntrela y ejerza una adecuada presión sobre todo el perímetro para que se adhiera perfectamente a la superficie de apoyo.
3. En las encimeras con perfiles laterales: después de haber colocado la encimera en el mueble, introduzca los 4 ganchos de fijación (cada uno con su perno) en el perímetro inferior de la encimera, enroscándolos con los tornillos largos con punta hasta que el vidrio se adhiera a la superficie de apoyo.

Es indispensable que los tornillos de los muelles de centrado permanezcan accesibles. En conformidad con las normas de seguridad, una vez empotrado el aparato, no se deben producir contactos con las piezas eléctricas. Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión electrónica

La conexión eléctrica de la encimera y la de un horno empotrado deben ser realizadas por separado, tanto por razones de seguridad eléctrica como para satisfacer las operaciones de extracción del horno.

Tablero de bornes

El aparato posee, en su parte inferior, una caja para su conexión a diferentes tipos de alimentación eléctrica.

(La imagen es solo indicativa y puede no corresponder al modelo adquirido). ENCIMERA VOLCADA

Conexión monofásica

La encimera posee un cable de alimentación eléctrica ya conectado y preparado para la conexión monofásica. Realice

la conexión de los cables de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo yfrequency de la red	Cable electrico	Conexión de los cables
230-240V 1+N ~220-240V 1+N ~50/60 Hz	±N:L	:amarillo/verde;N:los 2 cables azules+juntosL:el marrón+junto al negro

Otros tipos de conexión

Si las características de la instalación eléctrica coinciden con una de las siguientes: Tensión tipo y Frecuencia de la red

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Separe los cables y realice la conexión de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo y freecuencia de la red	Cable electrico	Conexión de los cables
400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60 Hz	N L1 L2	1:amarillo/verde; N:los 2 cables azules juntos L1: negro L2:marrón
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	1:amarillo/verde; N1:azul N2:azul L1: negro L2:marrón

Si las características de la instalación eléctrica coinciden con una de las siguientes:

Tensión tipo y frecuencia de la red

• 400V 3 - N ~ 50/60 Hz

proceda de la siguiente manera:

El cable suministrado con el aparato no se puede utilizar para estos tipos de instalación.

1. Utilice un cable de alimentación apropiado, tipo H05RR-F o de valor superior y de dimensiones adecuadas (sección del cable: 25 mm).
2. Utilizando un destornillador, haga palanca en las lengüetas de la tapa del tablero de bornes y ábrala (ver la Imagen Tablero de bornes).
3. Desenrosque el tornillo de la mordaza de terminal

Puesta en funcionamiento y uso

ES

de cable y los tornillos de los bornes correspondientes al tipo de conexión necesaria y coloque los puentes de conexión de acuerdo con la tabla y los dibujos que se muestran a continuación.

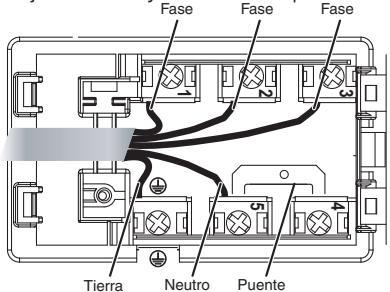

1. Coloque los cables de acuerdo con la tabla y los dibujos que se muestran a continuación y realice la conexión apretando a fondo todos los tornillos de los bornes.

Tensión tipo yfrequency de la red	Conexiones electricas	Tablero de bornes
400V 3-N ~50/60 Hz	1 L1 2 L2 3 L3 4 5 N	Trifásico 400

1. Fije el cable de alimentación en el correspondiente sujetacable y cierre la tapa.

Trifásica 400

Conexión del cable de alimentación eléctrica a la red

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la energía indicada en la placa de características que se encuentra en el aparato;
• la tensión de alimentación eléctrica esté comprendida bajo el valor de los valores, y como se calculan en la forma de calibraciones.
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ¡El cable no debe sufrir pliegues ni compresiones. ¡El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados.

¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas.

¡No quitar ni sustituir por ninguna razón el cable de alimentación. Si se sustituye o extrae caduca la garantía y la marca CE. INDESIT no se asume la responsabilidad en caso de accidentes o daños

derivados de la sustitución o remoción del cable de alimentación original. Se admite exclusivamente la sustitución con un repuesto original y realizada por personal autorizado por INDESIT.

Puesta en funcionamiento y uso

¡La cola aplicada sobre las juntas deja algunas trazas de grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible advertir un olor a goma que antes desaparecerá. ¡Cuando la encimera se conecta a la red de alimentación eléctrica, cuando de algunos segundos se emite una breve señal sonora. Sólo a partir de ese momento es posible encender la encimera. ¡La presión prolongada de los botones y permite el avance veloz de los niveles de potencia y de los minutos del temporizador.

Encendido de la encimera

El encendido de la encimera se produce manteniendo presionado el botón ① durante un segundo aproximadamente.

Encendido de las zonas de cocción

Cada zona de cocción se controla mediante un botón de selección y un dispositivo de regulación de la potencia compuesto por un doble botón + -. Para poder configurar una zona de cocción, pulse el correspondiente botón de mando y fije la potencia deseada utilizando los botones +

Apagado de las zonas de cocción

Para apagar una zona de cocción, selecciónela mediante el correspondiente botón de selección y:

• Presione el botón: la potencia de la zona de cocción desciende progresivamente, hasta que se apaga.

Los elementos calentadores

Según el modelo, en la encimera se pueden instalar dos tipos diferentes de elementos calentadores: halógenos y radiantes.

Los halógenos transmiten el calor debido a la irradiación de la lámpara halógena que contienen. Se caracterizan por propiedades muy similares a las típicas del gas: rápida respuesta a los mandos, visualización instantánea de la potencia.

Los radiantes están compuestos por múltiples espiras que garantizan la distribución uniforme del calor en el fondo del recipiente, logrando perfectas cocciones con el fuego bajo: estofados, salsas o platos para calentar.

Bloqueo de los mandos

Cuando la encimera está en funcionamiento, es posible bloquear el panel de control para evitar el peligro de modificaciones fortuitas de las regulaciones (niños, operaciones de limpieza, etc.). Presionando el botón, los mandos se bloquean y

la "L" aparecerá en las pantallas de la zona de cocción.

Para poder volver a realizar regulaciones (por ej.: interrumpir la cocción), es necesario desbloquear

los mandos: presione el botón durante algunos instantes, la luz testigo se apagará y el panel de control se desbloqueará.

Apagado de la encimera

Presionando el botón ①, el aparato se apagará. Si los mandos del aparato fueron bloqueados, continuarán estando bloqueados incluso después de haber vuelto a encender la encimera. Para poder encender nuevamente la encimera, es necesario primero desbloquear los mandos.

Consejos prácticos para el uso del aparato

Para obtener las mejores prestaciones de la encimera:

• Utilice ollas con fondo plano y de gran espesor para asegurar que se adhieran perfectamente a la zona calentadora.

• Utilice ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible.

• Verifique que el fondo de las ollas está siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no solo de las zonas de cocción, sino también de las ollas.
• Evite utilizar las mismas ollas realizadas en los quemadores a gas: la concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, en consecuencia, pierde adherencia.

Dispositivos de seguridad

Detección de los recipientes

Cada zona de cocción está provista de un dispositivo de detección de la olla. La placa emite calor únicamente en presencia de una olla de dimensiones adecuadas para esta zona de cocción. La luz testigo centelleante puede indicar:

• una olla incompatible
• una olla de diámetro insuficiente
• que se ha levantado la olla

Indicadores de calor residual

Cada zona de cocción está provista de un indicador de calor residual. Dicho indicador señala cuáles son las zonas de cocción que todavía están a temperatura elevada. Si la pantalla de potencia visualiza H, la zona de cocción todavía está caliente. Por ejemplo, es posible mantener caliente una comida o hacer derretir mantequilla o chocolate. Cuando se enfría la zona

de cocción, la pantalla de potencia visualiza h. La pantalla se apaga cuando la zona de cocción se ha enfriado lo suficiente.

NO TOQUE LA ZONA DE COCCION INCLUSO SI LA PANTALLA MUESTRA: H

Sobrecalentamiento

En el caso de un sobrecalentamiento de los componentes electrónicos, la encimera se apagará automáticamente y en la pantalla aparecerá F seguida de un número centelleante. Este mensaje desaparecerá y la encimera se podrá volver a utilizar apenas la temperatura haya descendido a un nivel aceptable.

automáticamente y en la pantalla aparecerá F seguida de un número centelleante. Este mensaje desaparecerá y la encimera se podrá volver a utilizar apenas la temperatura haya descendido a un nivel aceptable.

Interruptor de seguridad

El aparato posee un interruptor de seguridad que apaga las zonas de cocción automáticamente cuando se alcanza un tiempo límite de uso a un determinado nivel de potencia. Durante la interrupción de seguridad, el display indica "0".

Ejemplo: la placa posterior derecha se ha fijado en 5, mientras que la placa delantera izquierda en 2. La posterior derecha se apagará después de 5 horas de funcionamiento, la delantera izquierda después de 8 horas.

Nivel de potencia	Límite de duración de funciona en horas
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Señal sonora

Algunas anomalías, como:

• un objeto (olla, cubierto, etc.) dejado sobre el área de mandos durante más de 10 segundos
• un derrame sobre el área de mandos,
• la presión sobre un botón ejercida por demasiado tiempo, pueden provocar la emisión de una señal sonora. Para interrumpirla, elimine la causa del mal funcionamiento. Si no se elimina la causa de la anomalía, la señal sonora persiste y la encimera se apagará.

Consejos prácticos para la cocción

Coción a fuego muy fuerte	90	Coción a presión Olla a presión Asado	Freído Ebullición
Coción a fuego fuerte	87	Crépe	Coción a fuego fuerte y dorado (Asados, Bistec, Escalopes, Filetes de pescado, Huelo frito)
Coción a fuego medio	76	Espesamento rápido (Salsas líquidas) Agua hiriendo (Pasta, arroz, Verduras) Leche
	65	Espesamento lento (Salsasconsistentes)
	54	Coción a Baño María	Coción olla a presión afterwards del silbido
Coción a fuego bajo	42	Coción a fuego bajo (guisados)	Calentar comida
Coción a fuego muy bajo	31	Salsa al chocolate	Mantener caliente

Precauciones y consejos

ES

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este aparato es conforme con las siguientes Normas Comunitarias:

-2006/95/CEE del 12.12.06 (Baja Tensión) y sucesivas modificaciones

• 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones
• 93/68/CEE del 22/07/93 y sucesivas modificaciones.
• 1275/2008 stand-by/off mode.

Seguridad general

Controle que no se obstruya nunca la toma de aire de la rejilla del ventilador. La encimera para empotrar necesita una correcta aireación para el enfriamiento de los componentes electrónicos. - El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda. - El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso si está expuesto a la lluvia y a las tormentas. - No toque la encimera descalzo o con las manos y pies mojados o húmedos. - El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual. No utilice la encimera como superficie de apoyo ni como tajo de cocina. - La encimera de vidrio cerámico es resistente a los choques mecánicos, no obstante, se puede rajar (o eventualmente quebrarse) si es golpeada con un objeto con punta, como por ejemplo un utensilio. Si esto sucediera, desconecte inmediatamente el aparato de la red de alimentación eléctrica y llame al Servicio de Asistencia Técnica. - Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con las partes calientes de la encimera. - No olvide que la temperatura de las zonas de cocción permanece bastante elevada durante treinta minutos, como mínimo, después de que se han apagado. El calor residual también está señalado por un indicador (ver Puesta en funcionamiento y uso). - Mantenga cualquier objeto que se pueda fundir a una debida distancia de la encimera, por ejemplo, objetos de plástico, de aluminio o productos con un elevado contenido de azúcar. Tenga particular cuidado con los embalajes y películas de plástico o aluminio: si se dejan sobre las superficies todas calientes o tibias se pueden derretir.

encimera.

• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean golpeados accidentalmente.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Si están presentes, no deje mucho tiempo las zonas de cocción halógenas.
• Evite que los niños jueguen con el aparato.
• No coloque objetos metálicos (cuchillos, cucharas, cubiertos, etc.) sobre la encimera porque pueda calentarse.
• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la basura. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El significado de la papelera tachada se incluye en todos los productos para recordar la obligación de recolección separada.

Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

¡Evite el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, que pueden rayar irremediablemente la superficie.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. - Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola después con un papel absorbente para cocina. - Si la encimera está particularmente sucia, frótela con un producto específico para la limpieza de las superficies de vitrocerámica, enjuáguela y séquela. - Para eliminar las acumulaciones de suciedad más persistentes, utilice una rasqueta especial. Intervenga lo antes posible, sin esperar que el aparato se enfríe, para evitar que los residuos formen costras. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable especial para encimeras de vitrocerámica, empapada en agua y jabón. - Si sobre la encimera se hubieran fundido accidentalmente objetos o materiales como plástico o azúcar, elimínelos inmediatamente con la rasqueta, mientras la superficie esté todavía caliente. - Una vez limpia, la encimera se puede tratar con un producto específico para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de derrames durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío. - Recuerde siempre enjuagar la encimera con agua limpia y secarla cuidadosamente: en efecto, los residuos de productos podrán incrustarse durante la siguiente cocción.

Estructura de acero inoxidable (sólo en los modelos con marco)

El acero inoxidable puede mancharse por la acción de agua muy calcárea dejada por un periodo de tiempo prolongado en contacto con el mismo debido a productos para la limpieza con contenido de fósforo. Se aconseja enjuagar abundantemente y secar con cuidado después de la limpieza de la encimera. Si se derramara agua, séquela rápidamente y con cuidado.

¡Algunas encimeras poseen un marco de aluminio que se asemeja al acero inoxidable. No utilice productos para la limpieza y el desengrase no adecuados para el aluminio.

Desmontar la encimera

Cuando sea necesario, se puede desmontar la encimera:

1. quite los tornillos que fijan los muelles de centrado en los costados;
2. afloje los tornillos de los ganchos de fijación en las esquinas;
3. extraiga la encimera del mueble.

¡Se recomienda evitar acceder a los mecanismos internos para intentar una reparación. En caso de avería, llame al Servicio de Asistencia Técnica.

Descripción técnica de los modelos

En estas tablas se encuentran, modelo por modelo, los valores de absorción energética, el tipo de elemento calentador y el diámetro de cada zona de cocción.

Encimeras	NRB 640 X NRB 640 B
Zonas de coccción	Potencia (en W)	Diámetro (en mm)
Posterior izquierda	H 2300	210
Posterior derecha	H 1400	160
Delantera izquierda	H 1200	145
Delantera derecha	H 1800	180
Potencia total	6700

Leyenda:

PLANO DE COCINA VIRADO

Conexión monofásica

Dispositivos de seguridad

Indicadores de calor residual.

Sobrecalentamiento

En caso de sobrecalentamiento de los componentes electrónicos, la placa de cocción se apaga.

(1)

a

400V3-N\~50/60 Hz

aH05RR-F 1 .(25:JSSI (2) .2 (2) .3

.100°C

Por lo tanto, (a + b)(a^2 - ab + b^2) = a^3 + b^3

15 15
