Tipo de producto	Lavadora de carga frontal
Capacidad de lavado	9 kg
Velocidad de centrifugado	1400 revoluciones/minuto
Clase de eficiencia energética	A+++
Consumo de agua	49 litros por ciclo
Programas de lavado	16 programas, incluyendo eco, rápido, delicado, lana
Dimensiones aproximadas	85 x 60 x 54 cm
Peso	70 kg
Alimentación eléctrica	230 V, 50 Hz
Funciones principales	Inicio diferido, control de espuma, protección contra fugas
Mantenimiento y limpieza	Limpieza del filtro, mantenimiento del tambor
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto, reparabilidad calificada 8/10
Seguridad	Sistema de bloqueo de puerta, protección contra sobrecargas
Información general	Garantía de 2 años, servicio postventa disponible

Preguntas frecuentes - AW 149 HOTPOINT

¿Qué hacer si mi lavadora HOTPOINT AW 149 no se enciende?

Verifique que la máquina esté correctamente conectada y que el enchufe funcione. También controle el disyuntor y asegúrese de que la puerta esté bien cerrada.

¿Por qué mi lavadora HOTPOINT AW 149 no drena el agua?

Verifique si el filtro de drenaje está obstruido o si la manguera de drenaje está doblada o bloqueada. Asegúrese también de que la bomba funcione correctamente.

¿Cómo resolver un problema de centrifugado con mi máquina HOTPOINT AW 149?

Asegúrese de que la máquina no esté sobrecargada y que la ropa esté bien distribuida en el tambor. También verifique que el programa seleccionado incluya el centrifugado.

¿Qué hacer si mi lavadora HOTPOINT AW 149 muestra un código de error?

Consulte el manual del usuario para identificar el código de error. La mayoría de los códigos indican problemas específicos que pueden resolverse con instrucciones precisas.

¿Por qué mi lavadora HOTPOINT AW 149 hace ruido durante el lavado?

Un ruido inusual puede ser causado por objetos atrapados en el tambor o el filtro. También verifique que la máquina esté nivelada y que las patas estén ajustadas correctamente.

¿Cómo limpiar el tambor de mi lavadora HOTPOINT AW 149?

Para limpiar el tambor, realice un ciclo en vacío a alta temperatura con un producto de limpieza para lavadoras o con vinagre blanco.

¿Es normal que mi lavadora HOTPOINT AW 149 use mucha agua?

El nivel de agua depende del programa seleccionado. Algunos ciclos consumen más agua para un lavado óptimo. Verifique los parámetros de su programa.

¿Cómo ajustar la dureza del agua en mi lavadora HOTPOINT AW 149?

La dureza del agua se puede ajustar en los parámetros de la máquina. Consulte el manual para saber cómo ajustar este parámetro según su región.

MANUAL DE USUARIO AW 149 HOTPOINT

Normas de seguridad importantes, 27-28

La seguridad para Ud. y para sus niños

Advertencias para la instalación

Características técnicas

Quitar los dispositivos de fijación para el transporte

Embalaje, Instalación, 29-30-31-32-33

Desembalaje y nivelación

Quite los dispositivos de fijación para el transporte

Conexiones hidráulicas y eléctricas

Lista de control de instalación final

Descripción de la lavadora y opciones, 34-35

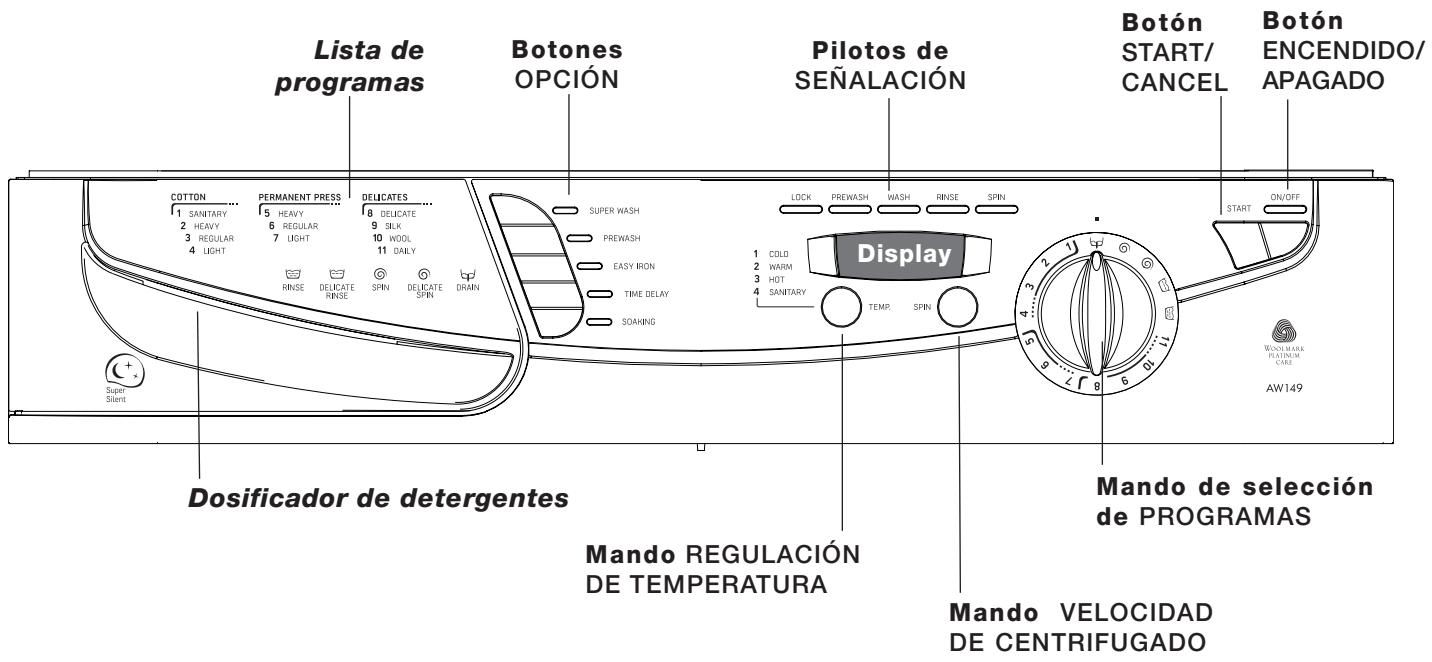

Panel de mandos

Opciones de lavado

Temperatura variable

Centrifugado variable

Programas, 36

Tabla de programas

Consejos para detergentes y lavado, 37

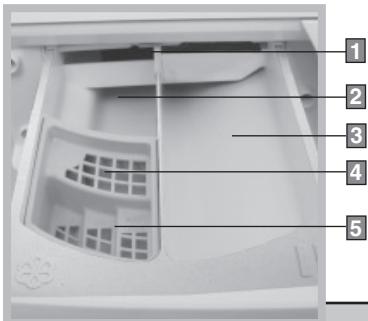

Dosificador de detergentes

Antes de lavar

Puesta en marcha del programa de lavado y consejos para un lavado óptimo, 38-39-40-41-42

Poner en marcha la lavadora

Cargas típicas de lavado y preparación de la ropa

Consejos para obtener un lavado óptimo y comprensión

de las etiquetas de las prenda

Woolmark Cachemire Platinum

Ponga en funcionamiento la lavadoras

Guía para la eliminación de las manchas

Cuidados y mantenimiento, 43

Cierre del agua o interrupción de la alimentación eléctrica

Limpieza de la máquina

Limpieza del vidrio de la puerta

Control del tubo de carga de agua

Mantenimiento del cesto

Limpieza del contenedor dosificador de detergentes

Problemas y Soluciones, 44-45

Asistencia, 46

Antes de llamar al Servicio de Asistencia Técnica

Garantías, 47

Declaración de las garantías Ariston

SP

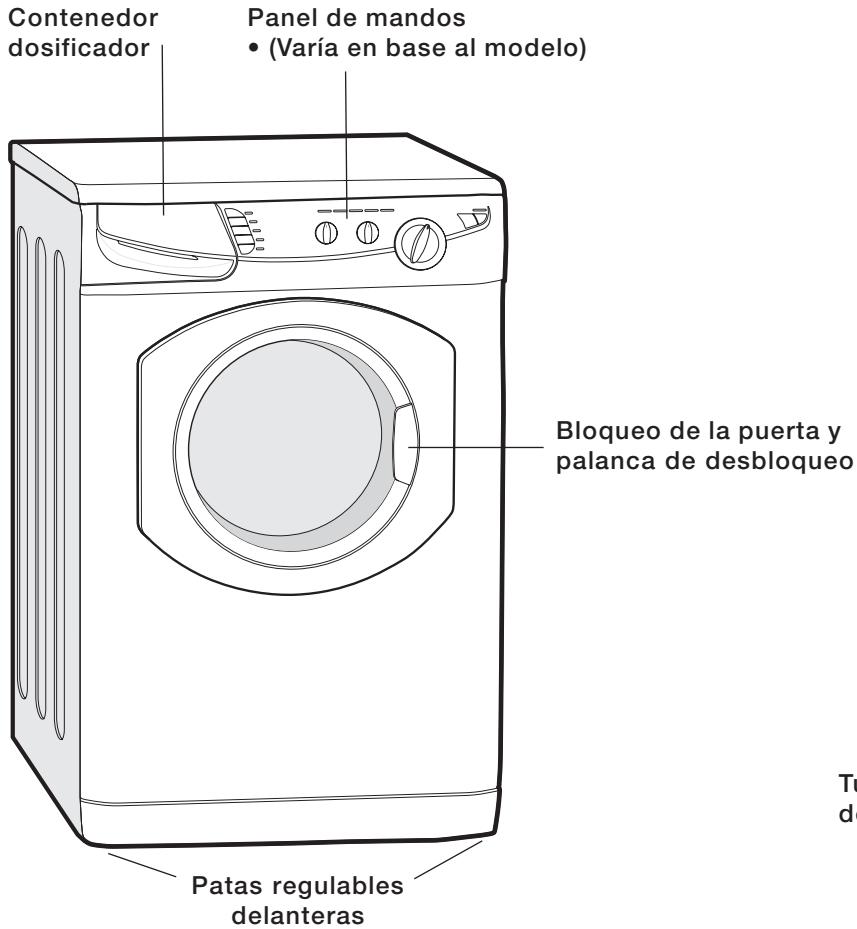

Contenedor dosificador Panel de mandos • (Varía en base al modelo) Bloqueo de la puerta y palanca de desbloqueo Patas regulables delanteras Tu de

- Coloque en el presente manual el número del modelo y el número de serie indicados en la parte delantera de la máquina detrás de la abertura de carga, para posibles referencias futuras.

Dos dispositivos de fijación para el transporte debajo los cierres en plástica.

! AMBOS DEBEN ser eliminados antes de utilizar la máquina (ver la página 5)

! Esta máquina ha sido proyectada y fabricada respetando las normas internacionales vigentes en materia de seguridad.

La siguiente información se refiere a la seguridad del usuario y, por lo tanto, debe ser leída atentamente.

Tubo de descarga

Patas posteriores

INTRODUCCIÓN

Felicitaciones por su nueva lavadora Ariston. Además de ser apreciada por su diseño, varias veces premiado, este sofisticado producto, fruto de una tecnología innovadora, le garantizará años de servicio satisfactorio. Dedique algunos minutos a la lectura de este manual. En él encontrará consejos útiles para el mejor uso de esta valiosa adquisición.

La lavadora ha sido fabricada según las normas internacionales sobre seguridad más severas, para cuidarlo a Ud. y a toda su familia.

ATENCIÓN

Para disminuir el riesgo de incendio, de descarga eléctrica o de lesiones personales durante el uso del electrodoméstico, se deben respetar estrictamente las precauciones fundamentales, tales como las siguientes:

1. Antes de utilizar el aparato, lea atentamente todas las instrucciones.
2. Instale y nivele la lavadora sobre un piso que pueda soportar su peso.
3. El aparato debe estar correctamente conectado a tierra. No enchufe el aparato en una toma que no tenga una correcta conexión a tierra y no esté en conformidad con los códigos nacionales y locales. Para la conexión a tierra del aparato, consulte las instrucciones correspondientes a la instalación.
4. Para evitar posibles incendios o explosiones:

- No lave prendas que hayan sido precedentemente limpiadas, mojadas, empapadas o manchadas con bencina, solventes para limpieza en seco u otras sustancias inflamables o explosivas ya que producen vapores que pueden arder o explotar.

- No agregue bencina, solventes para limpieza en seco u otras sustancias inflamables o explosivas al agua de lavado. Estas sustancias emiten vapores que pueden arder o explotar.

- Es posible que en una instalación doméstica de agua caliente que ha permanecido inutilizada durante dos o más semanas, se produzca gas hidrógeno. EL GAS HIDRÓGENO ES EXPLOSIVO. Por lo tanto, si la instalación doméstica de agua caliente no se utiliza durante una o varias semanas, antes de utilizar nuevamente la lavadora, abra todos los grifos de agua caliente y deje correr el agua durante algunos minutos. Esta operación permitirá eliminar toda acumulación de hidrógeno. Debido a que se trata de un gas inflamable, no fume ni utilice llamas durante dicha operación.

- Para disminuir el riesgo de incendios, no introduzca en la lavadora prendas, trapos para la limpieza, cepillos para pisos y objetos similares que contengan restos de sustancias inflamables, como aceites vegetales, aceites a base de petróleo o destilados, ceras, grasas, etc. Después del lavado, estos objetos podrían contener sustancias inflamables que pueden producir humo o incendiarse.

1. Antes de realizar cualquier operación, controle siempre que se haya desenchufado la lavadora.

2. No enchufe / desenchufe la lavadora con las manos mojadas.

3. No desenchufe el aparato tirando del cable.

4. Tenga cuidado cuando se descarga agua caliente. Para disminuir el riesgo de incendio o de sacudidas eléctricas, NO utilice prolongaciones o adaptadores para conectar la lavadora a la alimentación eléctrica.

5. La lavadora se debe utilizar sólo para las funciones para las que fue proyectada.
6. Controle que todas las conexiones hidráulicas a la lavadora tengan una o varias válvulas de cierre y que las mismas sean fácilmente accesibles. Cierre las válvulas de retención de la lavadora al final de cada jornada de lavado. Controle regularmente las conexiones de los tubos de llenado para verificar que estén bien apretadas y sin pérdidas.
7. No permita a los niños utilizar el aparato para sus juegos. Cuando el aparato se utiliza cerca de niños, se deben vigilar con atención.
8. Cuando se decida no utilizar más el aparato o destinarlo al desguace, extraiga primero la puerta.
9. No introduzca las manos dentro del aparato mientras la cuba o el cesto esté en movimiento.
10. No instale o conserve el aparato en un ambiente expuesto directamente a las condiciones atmosféricas.
11. No adultere los mandos.
12. Evite cualquier intento de reparación o sustitución de las piezas del aparato, salvo que esté expresamente especificado en las instrucciones de mantenimiento y reparación destinadas al usuario, el cual deberá estar seguro de haberlas entendido perfectamente y considerarse capaz de ponerlas en práctica.
13. No utilice suavizantes o productos de otro tipo para reducir la carga electrostática de los tejidos, salvo explícita recomendación del fabricante del suavizante.
14. No lave en la máquina materiales con fibras de vidrio. Las partículas pueden adherirse a los tejidos lavados en las sucesivas cargas y provocar irritaciones cutáneas.
15. Los tubos de carga se pueden dañar y deteriorar con el paso del tiempo. Verifique periódicamente que los tubos no presenten hinchamientos, estrangulamientos, cortes, signos de desgaste o pérdidas y sustitúyalos cada cinco años.

Caracteristicas técnicas
Model	AW 149
Dimensiones	23.4" (59.5 cm) ancho33.4" (85 cm) altura23.6" (60 cm) profundidad
Capacitad	de 2 a 15 Lbs (7 kg)
Conexiones eléctricas	tension 120 Voltios 60 Hz
Conexiones hidráulicas	presión máxima 100 psi (689.6 kPa) presióm minima 20 psi (137.9 kPa) capacidad del cesto54 litros
Velocidad de centrífugado	Hasta 1400 r.pm.
	Esta marca certifica que el aparado fue probado en los laboratorios UL y resultò conforme con las normas de seguridad UL canadienses y estadounidenses
	Ariston ofrece a sus clientes productos con la marca ENERGY STAR

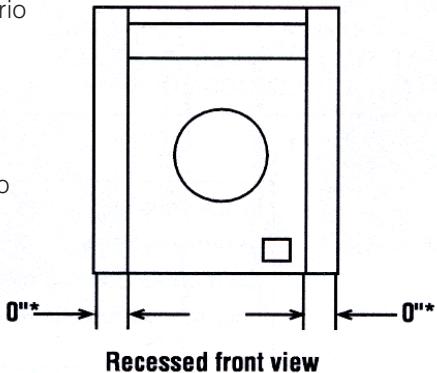

INSTALACIÓN EN HUECO EN LA PARED, DESVÁN O NICHO (Instrucciones)

El aparato se puede instalar en un hueco en la pared, en un desván o en un nicho.

Las distancias de instalación están expresadas en centímetros y se refieren a los valores mínimos permitidos. No obstante, se aconseja dejar siempre un espacio mayor para facilitar las operaciones de instalación, mantenimiento y colocación según conformidad con los códigos y con las normas locales. Otras instalaciones se deben realizar respetando las dimensiones mínimas indicadas.

* Podría ser necesario dejar otro espacio libre debido a la presencia de elementos que sobresalen de las paredes, puertas o pisos.

Distancias mínimas de instalación

Debido al continuo proceso de mejoramiento de los propios productos, el fabricante se reserva el derecho de aportar cualquier modificación a las máquinas sin obligación de aviso previo a los clientes.

! Tenga siempre el manual al alcance de la mano para poder consultarlo cuando sea necesario. En el caso de traslados y si se vendiera o se diera a otras personas, verifique que el manual se suministre con el aparato para que el nuevo propietario pueda conocer las advertencias y las sugerencias que contiene sobre su funcionamiento.

Desembalaje

1. Corte cuidadosamente con una tijera a lo largo de uno de los bordes para quitar la película.

! Avertencia! Bolsas de plástico, polistirol expandido, clavos y otros elementos del embalaje non son juguetes para los ninos ya que constituyen fuen- tes potencial de peligro

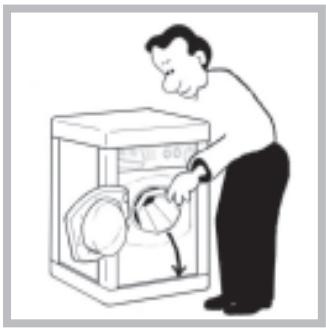

1. Abra la puerta, controle el interior del cesto y extraiga las cajas de accesorios.

! Conserve todos los materiales del embalaje hasta que la instalación haya terminado.

! Esta es la parte de la base de poliestireno que debe permanecer intacta después que se extraiga la base.

- Si se ha desprendido una pieza que todavía está en la máquina... quítela... mientras la máquina esté apoyada lateralmente sobre la tapa superior.

1. Levante la tapa superior de poliestireno y quite los cuatros ángulos.

1. Coloque la máquina en posición erecta.

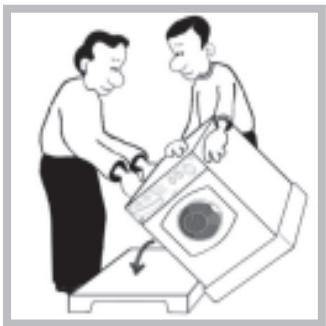

1. Coloque con cuidado la parte izquierda de la máquina sobre la tapa superior.

! Se recomienda pedir ayuda a una segunda persona para levantar y bajar la máquina.

! Para proteger el ambiente, arroje el material de embalaje de modo adecuado y con cuidado.

! Continúe leyendo atentamente el resto de las instrucciones; las páginas que siguen contienen información importante sobre la instalación y las soluciones a los posibles problemas.

Quite los dispositivos de fijación para el transporte

IMPORTANTE : siga estas instrucciones para quitar los DOS dispositivos de fijación utilizados para el transporte

(para la correcta colocación, ver Descripción). Los pernos para el transporte están ubicados a ambos lados del panel posterior, AMBOS DEBEN ser quitados antes del uso.

! En caso contrario, la máquina podría sufrir graves daños. Es fundamental que el perno y el distanciador utilizados para el transporte (ver la fig.) estén perfectamente íntegros en el momento en que se quitan.

1. Desenrosque el perno con una llave de 13 mm.

1. DETENGA la operación cuando se observan 3 roscas.

1. Para quitar el dispositivo, sujete el perno, hágalo deslizar de costado y luego tire.

1. Por razones de seguridad, introduzca uno de los tapones de plástico (suministrados con la máquina) en el orificio.

! Repita los pasos de 1 a 4 para quitar el segundo perno usado para el transporte.

Los materiales del embalaje no son juguetes para los niños.

¿Lo sabía?

• ... los dispositivos de fijación para el transporte sirven para garantizar que su máquina no sea dañada durante la entrega.
- ... ambos dispositivos de fijación para el transporte se deben quitar antes de utilizar la máquina: no hacerlo produciría una excesiva vibración, el movimiento de la máquina y posibles daños internos.
- ... gran parte de los problemas relacionados con el ruido de las máquinas son producidos por que no se han quitado los dispositivos de fijación utilizados para el transporte, a lo cual se agrega la incorrecta regulación de las patas para nivelar la máquina.
- ... si el problema de su máquina es causado por una incorrecta instalación o por un mal uso, Ud. deberá hacerse cargo de la intervención del técnico

Posición

El lugar en el que se instala la máquina influirá sobre sus prestaciones:

! Para garantizar su seguridad y el respeto de las normas sobre aparatos eléctricos, si desea instalar la máquina en un baño, consulte a un electricista.
- Controle que la toma de corriente y los grifos de agua sean fácilmente accesibles. Si la máquina no se utilizará durante largo tiempo, la alimentación eléctrica e hídrica deberán cerrarse.
- Controle que a la máquina se le deje el espacio suficiente. Elija un espacio mínimo de 60 cm. de ancho, 60 cm. de profundidad y 85 cm. de altura. Deje también el espacio suficiente para abrir la puerta completamente para que se pueda cargar y descargar fácilmente.
- Si es posible, la máquina debería colocarse sobre un piso sólido para disminuir al mínimo las vibraciones.
! Al desplazar la máquina, tenga cuidado con no dañar el revestimiento del piso. El peso de la máquina podría producir incisiones en dicho revestimiento.

Nivelación

Regule las dos patas delanteras para que la máquina quede estable y nivelada. Si no es así, el funcionamiento puede resultar ruidoso.

! Regule la pendiente lateral y la inclinación hacia adelante y hacia atrás.

1. Desplace la máquina hasta su posición definitiva.

- Tenga cuidado con no encastrar o enroscar los flexibles.

1. Gire manualmente una sola o ambas patas delanteras en sentido antihorario hasta el tope. Durante la regulación de las patas, utilice un nivel de burbuja para controlar la nivelación de la máquina, tanto lateralmente como hacia delante y hacia atrás.

- El resorte que se encuentra en cada pata impide que se aflojen.

! Si la máquina se coloca sobre una alfombra o moqueta, regule las patas dejando el espacio suficiente para una buena aireación debajo de la lavadora.

Conexión hidráulica

ATENCIÓN:

1. La lavadora debe funcionar sólo con grifos de agua fría o caliente (máx. 60°C). No conecte el aparato al mezclador de una caldera para el agua caliente no presurizada.
2. Para evitar daños producidos por el agua, las válvulas de agua fría y caliente deben ser accesibles cuando la lavadora está en funcionamiento y deben permanecer siempre cerradas cuando no se usa.

! Para recordar: utilice los tubos flexibles nuevos suministrados con la máquina. Los tubos viejos pueden producir pérdidas por el desgaste de las arandelas de goma o se pueden quebrantar por la presión ejercida por el agua.

Conexión de los tubos de carga del agua

Entre los accesorios suministrados con el aparato, se incluyen dos tubos de carga. El extremo recto de estos tubos debe estar conectado a la alimentación hídrica (ver la figura de abajo). El extremo en forma de ángulo recto de estos tubos debe estar conectado a las válvulas de entrada colocadas en la parte posterior del aparato para permitir el cierre perfecto en cada uno de los puntos de unión.

Las operaciones de apretamiento se deben efectuar manualmente; utilice una herramienta únicamente cuando haya pérdidas de agua. No realice una fuerza excesiva (ver la figura).

Cualquier reparación o sustitución de una pieza deberá ser realizada únicamente por un técnico especializado para evitar lesiones personales o daños al aparato. Las válvulas para la entrada del agua están codificadas por colores: Rojo = Caliente / Blanco = Fría

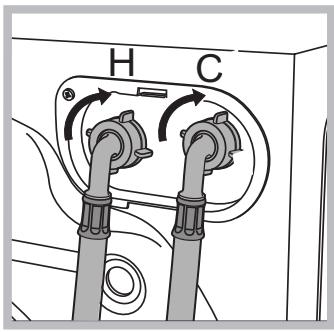

Conexión.

H C

1. Enrosque el tubo de llenado de agua fría (conector azul C) a la alimentación de agua fría hasta que quede bien apretado.
2. Abra la alimentación de agua fría y controle que no existan pérdidas. Si es necesario, apriete todavía más.
3. Enrosque el tubo de

llenado de agua caliente (conector rojo H) a la alimentación de agua caliente hasta que quede bien apretado.

1. Abra la alimentación de agua caliente y controle que no existan pérdidas. Si es necesario, apriete todavía más.

Conexión a la descarga

Diámetro/Caudal de desagüe fijo. Necesita un desagüe fijo con un diámetro mínimo de 1 1/4" (3,2 cm.) y un caudal mínimo de 7 gallons (26 litros) por minuto.

Salida del desagüe fijo. Debe encontrarse a una altura comprendida entre 25"-34" (62 y 86 cm.) de la máquina.

Extremo de salida del tubo de desagüe (se suministra con la unidad).

Debe encontrarse a una altura mínima de 20" (50 cm.) de la base de la lavadora. Para evitar fenómenos de sifonaje, es necesario que la descarga fija posea una válvula especial. Para evitar fenómenos de sifonaje, el tubo de descarga no se debe introducir más de 6" (15 cm) en el tubo del desagüe fijo.

! Aún cuando fuera necesario desplazar el soporte terminal de gancho a lo largo del tubo de desagüe gris, NO lo quite.
! Independientemente del método de desagüe utilizado, verifique que el soporte terminal de gancho esté fijado al mismo nivel o por encima de la “Línea de referencia nivelación horizontal”.

Coloque correctamente el tubo de descarga para evitar roturas y garantizar una descarga adecuada del agua. El extremo de salida del tubo de descarga debe encontrarse, como mínimo, a una altura de 25" (62 cm) de la base del aparato. En este punto, la descarga de agua se puede realizar en el lavamanos o en el desagüe fijo, pero es necesario que la máquina posea una válvula especial ubicada a una altura mínima de 24" (60 cm) para evitar fenómenos de sifonaje (ver figura al lado). El tubo de descarga no debe introducirse en el desagüe fijo más de 15 cm.

Importante:

• Verifique que el tubo de desagüe no esté plegado y que el paso de agua no esté obstruido por estrangulaciones.
• Para obtener prestaciones óptimas y disminuir al mínimo las vibraciones, el aparato debe permanecer estable sobre un piso resistente.

Consejos y sugerencias

! Controle que el tubo no esté sometido a pliegues ni compresiones.
! La presión del agua en el grifo de alimentación debe estar comprendida entre los valores indicados en la tabla de características técnicas (ver la tabla en la página 28).
! Utilice siempre un tubo de carga nuevo.
! Controle el tubo de carga de agua al menos una vez al año y sustitúyalo cuando detecte grietas o rajaduras porque los tubos desgastados pueden partirse debido a la presión del agua.
! No enrosque demasiado a fondo. Las operaciones de apretamiento se deben realizar manualmente; utilice una herramienta sólo en el caso de pérdidas de agua. No ejerza una fuerza excesiva.

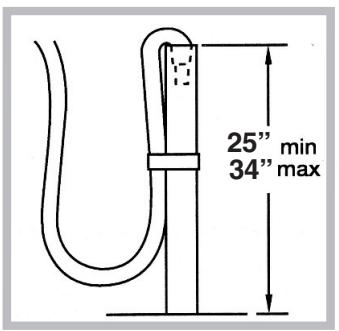

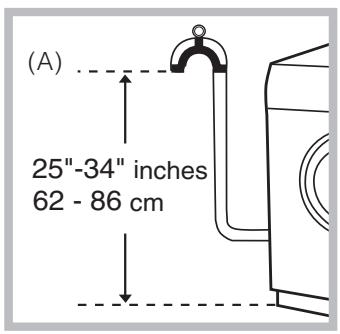

Conexión al desagüe fijo en el piso

(A) 25"-34" inches 62 - 86 cm

La salida del desagüe fijo se debe encontrar a una altura comprendida entre 25" (62 cm.) y 34" (86 cm) de la base del aparato (A).

25" min 34" max

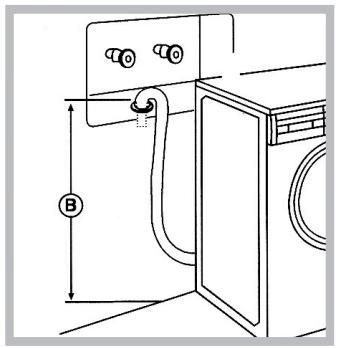

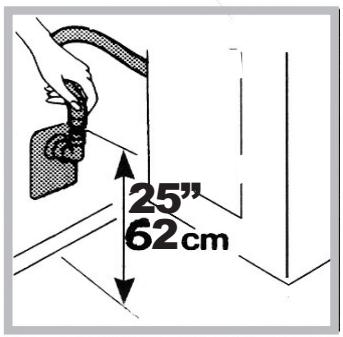

Conexión al desagüe fijo en la pared

La salida del desagüe fijo debe encontrarse a 25" (62 cm.) como mínimo y 34" (86 cm.) como máximo del extremo del tubo de desagüe en la base de la lavadora (B) (Ver la figura al costado y de abajo).

25" 62cm

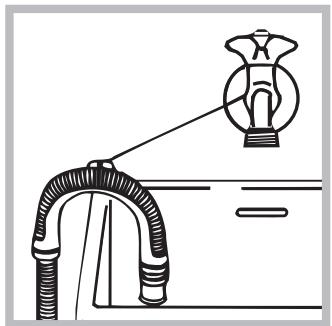

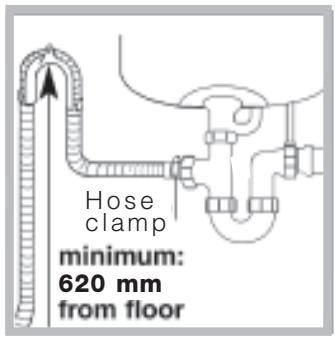

Método del tubo de desagüe en el fregadero

El punto de ingreso en el sistema de desagüe en el fregadero debe encontrarse por encima del sifón (ver la figura al costado). Si el tubo de descarga se coloca cerca de muebles o paredes, se recomienda revestir con un material protector (por ejemplo, cinta aisladora o cinta para tubos) las eventuales aristas vivas

que podrían dañarlo. Utilice una abrazadera de manguera adecuada para fijar el tubo de descarga a la unión en "Y" o al triturador de basuras del fregadero. Con el sistema de conexión del tubo de desagüe al fregadero, se puede conectar el tubo directamente a:

1) un triturador de basura, siguiendo las instrucciones suministradas por el fabricante del dispositivo;
2) directamente a una unión en "Y" (disponible en las ferreterías);
3) un sifón separado a través del piso. Para evitar fenómenos de sifonaje, el sifón debe poseer un dispositivo de ventilación. Para garantizar una adecuada aireación, instale un tubo de ventilación especial, disponible en las ferreterías;
4) al grifo mediante un kit adaptador para grifos (disponible individualmente). De este modo, el agua tomada del grifo se descargará directamente en la descarga del fregadero.

Método debajo del fregadero

1. Desenganche el extremo bloqueado de la unidad de descarga debajo del fregadero.

2. Fije el soporte terminal de gancho a una distancia mínima de 620 mm. del piso.

1. Utilice un soporte de grapa para tubos (por ej. abrazadera de manguera) para fijar el extremo del tubo de desagüe gris a la unidad de descarga debajo del fregadero.

Conexión eléctrica

Tensión/Amperaje del aparato - 120 V, 60 Hz, 1300 W, 11 Amp.

Conexión - enchufe tripolar con cable de alimentación de 6' (1,8 m) de largo suministrado con el aparato.

Dispositivo de protección del circuito - monofásico de 3 hilos, 120 V, 60 Hz, AC corriente alterna en circuito separado de 15 Amp.

INSTRUCCIONES DE CONEXIÓN A TIERRA

El aparato debe estar conectado a tierra. En caso de mal funcionamiento o avería, la instalación a tierra reduce el peligro de sacudidas eléctricas ofreciendo un camino a la corriente eléctrica. El aparato está dotado de un cable que incluye un conductor y un enchufe para la conexión a tierra. El enchufe se debe conectar a un tomacorriente adecuado, instalado correctamente y conectado a tierra en conformidad con los códigos y con las normas locales. NO adultere el enchufe suministrado con el aparato. En el caso de incompatibilidad entre el tomacorriente y el enchufe, haga instalar un tomacorriente adecuado por un técnico especializado.

ADVERTENCIA: Una incorrecta conexión a tierra del cable del aparato comporta un riesgo de sacudida eléctrica. En caso de dudas, llame a un técnico especializado o al servicio de asistencia técnica para que efectúe un control de la conexión a tierra del aparato.

¡Atención!

Para su propia seguridad y a los fines de evitar incidentes, lesiones o incendios, lea atentamente las siguientes instrucciones antes de instalar la lavadora.

• Las operaciones de instalación y puesta a tierra deben ser realizadas por un instalador especializado y respetando las normas locales. Las instrucciones de instalación contenidas en el presente manual están reservadas para el instalador.
• La lavadora se DEBE instalar sobre un piso perfectamente plano e íntegro, en un ambiente seco y bien aireado, en proximidad de un tomacorriente y de un desagüe fijo con una capacidad adecuada. NO la instale sobre alfombras.

Importante: Si se instala sobre alfombras, la máquina se somete a excesivas vibraciones, especialmente durante la fase de centrifugación, con el consiguiente deterioro de las prestaciones.

• La lavadora debe estar conectada a una toma eléctrica tripolar (3) correctamente puesta a tierra de 120 Volt, 60 Hz, 11 Amp. No debe estar accionada por un interruptor de pared o de cuerda que pueden ser apagados accidentalmente. Para su seguridad, por ningún motivo quite la toma tripolar o de sección redonda de conexión a tierra. EVITE EL USO DE PROLONGACIONES.
• NO instale o conserve el aparato en un ambiente expuesto a los agentes atmosféricos o en un local destinado a depósito de gasolina u otras sustancias inflamables.

Lista de control de instalación final

• El kit para la instalación y las instrucciones han sido extraídas de la cuba.
• Las correas para el transporte han sido extraídas.
• La lavadora está conectada a una toma eléctrica y correctamente a tierra.
• Los tubos de agua están conectados a los grifos con filtros y arandelas de goma.
• El agua se abre y se controla que no existan pérdidas en el grifo y en las válvulas.
• El tubo de descarga está colocado correctamente en la instalación de desagüe y no está plegado ni dañado.
• Se ha realizado la nivelación de la lavadora.
• Pruebe el correcto funcionamiento realizando un ciclo completo de lavado a la máxima temperatura

Panel de mandos AW 149 (NA)

Atencion: Para su propia seguridad y a los fines de evitar incidentes, lesiones o incendios, lea atentamente LAS INSTRUCCIONES IMPORTANTES SOBRE SEGURITA prima del uso de la lavadora (ver pagina 27).

Lista de programas Botones OPCIÓN Pilotos de SEÑALACIÓN Botón START/ CANCEL Botón ENCENDIDO/ APAGADO COTTON 1 SANITARY 2 HEAVY 3 REGULAR 4 LIGHT PERMANENT PRESS 5 HEAVY 6 REGULAR 7 LIGHT DELICATES 8 DELICATE 9 SILK 10 WOOL 11 DALY SUPER WASH PREWASH EASY IRON TIME DELAY SOAKING 1 COLD 2 WARM 3 HOT 4 SANITARY TEMP. SPIN Display Dosisificador de detergentes Mando REGULACIÓN DE TEMPERATURA Mando de selección de PROGRAMAS Mando VELOCIDAD DE CENTRIFUGADO Super Silent AW149

Características del panel de mandos

Lista de programas: Tabla práctica para la consulta de los distintos programas disponibles.

Display:

visualiza el avance del ciclo de lavado y/o de la programación (ver página 35).

Botones OPCIÓN: Para seleccionar las opciones disponibles (ver Tabla de programas y Opciones).

Mando de regulación de la temperatura: Para modificar la temperatura según el programa seleccionado.

Mando de Velocidad de Centrifugado: Para disminuir la velocidad de centrifugado o excluir completamente la centrifugación *.

Botón Encendido/Apagado. Para encender y apagar la lavadora.

Botón Start/Cancel : Para poner en marcha el programa o anularlo cuando se hayan realizado selecciones incorrectas.

Mando de selección de programas: Para seleccionar los programas de lavado. El mando no se mueve durante todo el ciclo.

Pilotos de señalación: Indican el bloqueo de la puerta (con el piloto encendido, la puerta no se puede abrir) y la fase del programa alcanzada por la máquina (lavado, aclarado o centrifugado).

*

Cuando se selecciona un programa y se desea modificar la velocidad de centrifugado, la máquina acepta la modificación sólo si es compatible con el programa.

Opciones

Superlavado:

Utilice esta opción para seleccionar un programa con una duración y un tipo de lavado más intenso, adecuado para algodón (para uso sanitario, algodón pesado y algodón normal) y para sintéticos sin planchar (sintéticos pesados y sintéticos normales).

Botón Prelavado:

Cuando se cargan prendas muy sucias, presione este botón para agregar un lavado adicional a cada programa (excepto para los programas 4-7-10-11).

Botón plancha fácil (Parada con agua):

Reduce las arrugas en los tejidos, facilitando el planchado.

Eligiendo esta opción, la lavadora reduce la acción lavadora y la velocidad de centrifugado (máximo 600 rpm) para los programas 5-6-7 y la lavadora se interrumpe en su último aclarado.

En el programa Seda, la opción plancha fácil (parada con agua) se realiza automáticamente aún si el botón Plancha fácil no ha sido presionado: la lavadora efectuará una pausa en el aclarado final del ciclo dejando la ropa en remojo.

El piloto Plancha fácil centellea para indicar que el ciclo está efectuando una pausa.

La máquina permanecerá en este estado hasta que se presione el botón Start/Cancel o se presione de nuevo el botón Plancha Fácil para hacer que el ciclo finalice.

Retraso de hasta 24 horas:

Utilice esta opción para postergar el comienzo del programa hasta 24 horas. En el display se visualiza el retraso seleccionado. Cada vez que se presiona el botón, el Retraso aumenta 1 hora. Si se pulsa el botón después que en el display ha aparecido '24', la máquina vuelve a cero el delay timer y visualiza 'OFF'; posteriormente, pulsando nuevamente el botón, se reanuda la cuenta desde una hora. Cuando la cuenta al revés llega a cero, el programa se pone en marcha.

Remojo:

Esta opción permite dejar la ropa en remojo una hora du

rante el ciclo de lavado. Durante este período, la lavadora se mueve 6 segundos cada 2 minutos (excepto los programas 7, 8, 9, 10, 11).

Velocidad de Centrifugado variable:

Utilice esta opción para disminuir la velocidad de centrifugado, llevándola hasta un valor menor que el máximo previsto para el programa elegido.

Cada vez que se presione el botón, disminuirá la velocidad de centrifugado. La nueva velocidad de centrifugado se visualizará en el display.

Si se presiona nuevamente después que en el display aparece "OFF", la máquina volverá a la velocidad de centrifugado inicial más alta.

Nota: La lavadora impide automáticamente seleccionar una velocidad de centrifugado superior al valor máximo previsto para cada programa.

Botón de Regulación de la Temperatura:

Utilice este mando llevándola hasta un valor menor que el máximo previsto para el programa elegido.

Las selecciones consentidas son: 1) Cold (FRÍA) (Lavado frio/Aclarado frio)

2) Warm (TIBIA) (Lavado tibio/Aclarado frio)
3) Hot (CALIENTE) (Lavado caliente/Aclarado frio)
4) Sanitary. En el cyclo "Sanitary" la resistencia è en marcha.

Atención: • Si se selecciona una opción no adecuada para el programa elegido, el LED correspondiente centelleará durante algunos segundos antes de apagarse.

Si se selecciona una opción no adecuada para el programa elegido, el LED correspondiente centelleará durante algunos segundos antes de apagarse.

- En caso de anomalía, aparece un código de error, por ejemplo: F-01, que se debe transmitir a la Asistencia Técnica (véase las páginas 44-45-46).

Tipos de tejidos y de suciedad	N° de Programa	Carga máxima (livras)	Prelavado (Opción)	Detergente lavado	Suavizante	Opciones	Duración del ciclo (min.) sin opciones	Descripción del ciclo de lavado
REGULE EL DELAY TIMER
De 1 a 24 horas de retraso								Salida sea retraso de una hora y así hasta 24h
ALGODÓN ENÉRGICO
Prendas blancas que no destiñen (prendas de algodón para lavar cuidadosamente por motivos higiénicos)	1 Uso sanitario	15	◆	◆	◆	Prelavado Super lavado Remojo	170	Lavado, tres aclarados, centrifugado intermedio y final
Blancos particularmente sucios (sábanas, manteles, etc.)	2 Pesada	15	◆	◆	◆	Prelavado Super lavado Remojo	92	Lavado, tres aclarados, centrifugado intermedio y final
Normal (Blancos y colores resistentes muy sucios)	3 Normal	15	◆	◆	◆	Prelavado Super lavado Remojo	82	Lavado, tres aclarados, centrifugado intermedio y final
Ligero - Blancos y colores delicados poco sucios (camisas, camisetas, etc.)	4 Ligero	15		◆	◆		59	Lavado, tres aclarados, centrifugado intermedio y final
SIN PLANCHAR
Sintéticos con colores resistentes muy sucios (ropa para recién nacidos, etc.)	5 Pesada	7.5	◆	◆	◆	Prelavado Plancha fácil Super lavado Remojo	75	Lavado, tres aclarados y centrifugación delicada Plancha fácil (*)
Sintéticos con colores delicados (ropa de todo tipo poco sucia)	6 Normal	7.5	◆	◆	◆	Prelavado Plancha fácil Super lavado Remojo	69	Lavado, tres aclarados y centrifugación delicada Plancha fácil (*)
Sintéticos con colores delicados (ropa de todo tipo poco sucia)	7 Ligero	7.5		◆	◆	Plancha fácil	63	Lavado, tres aclarados y centrifugación delicada Plancha fácil (*)
DELICADOS
Delicados	8 Ligero	6.5	◆	◆	◆	Prelavado	64	Delicates, tre risciacqui, centrifuga delicata
Seda, prendas y tejidos especialmente delicados (cortinas, seda, viscosa, etc.)	9 Seda	6.5	◆	◆	◆	Prelavado	39	Lavado, tres aclarados Descarga (*)
Lana	10 Lana	3.5		◆	◆		52	Lavado, dos aclarados y centrifugado delicado (600 rpm)
Mixto - Daily (Muy ligiero lavado por ropa y tejidos mixtos ligeramente sucios)	11 Daily	7.5		◆	◆		30	Lavado, dos aclarados y centrifugado delicado (800 rpm)
PROGRAMAS PARTICULARES
Aclarados					◆			Aclarados y centrifugación
Aclarados delicado					◆			Aclarados, plancha fácil o Descarga
Centrifugación								Centrifugación
Centrifugación delicada								Centrifugación delicada
Descarga								Descarga

Programa especial Uso sanitario 1:

El ciclo Uso sanitario es recomendado para prendas de algodón con colores resistentes, con manchas que se deben eliminar cuidadosamente por motivos higiénicos. La temperatura elevada 167°F (75°C) elimina gérmenes peligrosos.

Importante:

para anular el programa de lavado apenas seleccionado, presione durante 5 segundos, como mínimo, el botón de puesta en marcha.

(*) Para completar el programa, presione el botón de puesta en marcha.

Dosificador de detergentes

! Vierta en el contenedor exclusivamente los detergentes específicos que luego serán tomados de dicho contenedor; otros productos podrían causar daños u obstrucciones.

1 Sujetador de desbloqueo del contenedor.
2 Compartimento de detergente para prelavado: Máximo: 200 ml en polvo o 100 ml líquido
3 Compartimento de detergente para el lavado principal: Máximo: 400 ml en polvo o 200 ml líquido
4 Rejilla
5 Compartimento de suavizante: Máximo: 120 ml

Dosificación de detergente en polvo

Para obtener resultados óptimos de lavado, mida la cantidad de detergente indicada por los fabricantes y viértala en el compartimento principal de detergente.

Prelavado

Cuando se selecciona el prelavado, vierta el detergente tanto en el compartimento de prelavado como en el de lavado principal.

Suavizante

Todos los tejidos y en especial las toallas, se benefician con el uso de suavizantes en el último aclarado. Las prendas se vuelven más suaves y fáciles de planchar, mientras que los tejidos sintéticos pierden gran parte de su efecto adherente.

Vierta el suavizante en el compartimento “Aditivos” del dosificador de detergente hasta el nivel indicado en el sifón. Evite el llenado excesivo del compartimiento ya que el suavizante se puede volcar dentro de la máquina perjudicando la calidad del lavado.

Consejos sobre los detergentes

Dosifique la cantidad correcta de detergente para obtener lavados mejores

Atención

PARA EVITAR EL RIESGO DE ENVENE- NAMIENTOS, MANTENGA LOS DETERGENTES Y ADITIVOS FUERA DEL ALCANCE DE LOS NIÑOS !

Es aconsejable medir la cantidad de detergente (en polvo o líquido) de acuerdo a:

• La dureza del agua. La administración municipal encargada del agua puede suministrar este tipo de información.
• La cantidad de ropa.
• El grado de suciedad (ver Programas en la página 36).
• Las especificaciones suministradas por el fabricante del detergente.

Medir correctamente la cantidad de detergente asegura óptimos lavados y contribuye a cuidar el medio ambiente.

Se recomienda el uso de detergentes de alta eficiencia (HE) porque son estudiados especialmente para brindar óptimas prestaciones en las lavadoras de carga frontal. No utilizar este tipo de detergentes puede causar problemas como el exceso de espuma (que se vierte en el piso) y/o lavados de menor calidad.

Cantidad de detergente insuficiente:

La ropa no se lava bien y con el tiempo se vuelve gris y rígida. Pueden aparecer en la ropa manchas grisáceas (glóbulos de grasa). El calentador puede calcificar.

Cantidad excesiva de detergente:

Es perjudicial para el medio ambiente, el agua con excesivo jabón reduce el sacudimiento del lavado, disminuyendo la eficacia de dicho lavado y del aclarado o impidiendo un adecuado centrifugado.

Regule la cantidad de producto en función del grado de suciedad de la ropa.

Si el agua es particularmente dura, utilice una cantidad mayor.

Si las prendas fueron tratadas previamente, reduzca la cantidad de detergente o directamente no lo utilice.

Puesta en marcha del programa de lavado

SP

Preparación del lavado

Selección de las prendas

Evite introducir, en la misma carga, prendas que podrían perjudicar el resultado del lavado. Si es posible, seleccione las prendas en cargas con uniformidad de colores, tejido, estructura y grado de suciedad.

Color

Separe las prendas en tres grupos: Blanco y colores claros, colores normales o fuertes, colores oscuros. Las prendas que destiñen deben lavarse solas.

Tipo de tejidos

Los tejidos delicados deben ir separados de aquellos más resistentes. Separe además las prendas que tienden a producir pelusas de aquellas que no las producen o que las atraen.

Estructura de las prendas

Las prendas que se deshilachan con facilidad o que presentan decoraciones particulares necesitan de un cuidado escrupuloso. Estas prendas pueden ser lavadas en el aparato seleccionando el ciclo para tejidos de punto. Para las prendas frágiles o delicadas se aconseja lavar a mano.

Grado de suciedad

Las prendas muy sucias deben separarse del resto de la carga para evitar que la suciedad contamine el agua del lavado.

Inspección

Al seleccionar las prendas para la carga, verifique que ninguna de ellas necesite un cuidado particular. (ver la tabla para el cuidado de los tejidos en la página 39).

Pretratamiento

Elimine las manchas cuando todavía están frescas y son fáciles de quitar. Para las manchas de las cuales no se sabe la naturaleza, intente primero quitarlas con agua fría. El agua caliente fija las manchas que contienen proteínas como la sangre, carne, huevo o leche. Para eliminar las manchas difíciles, consulte la Guía para la eliminación de manchas de la página 41.

Trate previamente las partes muy sucias como cuellos, puños de camisas y partes centrales de las fundas.

Remiende las prendas rasgadas antes del lavado, para evitar que se dañen más aún.

Vacíe los bolsillos

Los objetos que se dejan en los bolsillos como lápiz pastel, lapiceras o restos de cigarrillos pueden manchar toda la carga de la lavadora. Los pañuelos de papel se deshacen dejando residuos en todas las prendas

incluidas en el lavado. Saque las monedas u otros objetos extraños a fin de evitar daños al aparato.

Cierre todos los ganchos, los cierres relámpagos y los botones.

Dé vuelta las prendas de punto para reducir la tendencia al “pilling” de dichos tejidos. El “pilling” es la formación de pelotitas de fibra en la superficie de las prendas causadas por el uso y el roce.

Elimine las acumulaciones de suciedad y de arena

Saque con un cepillo la suciedad de los ruedos de los pantalones, sacuda o limpie con aspiradoras las alfombras para quitar la suciedad depositada en la superficie.

- En el caso de hebillas lavables, envuélvalas fuertemente con un paño antes del lavado y del secado para evitar rayaduras o daños al aparato. Saque las hebillas, accesorios, botones o cinturones no lavables.

- Ate los cordones y cinturones y anude los lazos de los delantales para evitar que se entrelacen durante el lavado.

- Antes de cargar la lavadora, controle que el cesto esté vacío.

Prelavado

Utilice la función de prelavado para prendas particularmente sucias como la ropa de trabajo o las prendas de los niños, que, a menudo, están muy sucias. En estos casos, el prelavado con detergente ayuda a disolver aún la suciedad más persistente.

Consejos para un lavado óptimo y para la puesta en marcha

Consejos Útiles

No lave nunca en lavadora... ropa sin dobladillos, deshilachada o rasgada. Si no puede evitar lavarla, colóquela en una bolsa para su protección. No lave prendas de color junto con prendas blancas.

Cuidado con el peso!

Para obtener un lavado óptimo, no supere los límites de peso indicados abajo (los valores se refieren al peso de ropa seca):

- Tejidos resistentes (algodón pesado-normal-ligero): 15 lbs (7 kg) máximo

- Tejidos sintéticos (pesados-normales-ligeros): 7,5 lbs (3,4 kg) máximo

- Tejidos delicados

6,5 lbs (3 kg) máximo

Alarma algodón denim.

Algunos monos de trabajo tipo “salopette” tienen tirantes con ganchos que pueden dañar al cesto o a las otras prendas durante el lavado. Para reducir al mínimo el riesgo, coloque los ganchos en el bolsillo de la pechera y fijelos con alfileres de seguridad.

• Pura lana virgen: 1,8 kg máximo
• Albornoces: 3 kg máximo

Para las prendas más delicadas: coloque la ropa interior, medias de mujer prendas delicadas en un saco de tela para protegerlas

¿Cuánto pesan?

1 sábana 1 1/4 lb (400-550 gr.)
1 funda 4 oz. (120 gr.)
1 mantel 1 lb (450 gr.)
1 albornoz 2-3 lbs (900-1.300 gr.)
1 toalla 5 oz/1 lb (150-500 gr.)

Las camisetas de color, las estampadas y las camisas duran más si se lavan del revés.

Las camisetas y los chandales estampados deben plancharse siempre del revés.

Ciclo Lana

Cachemire Platinum

Delicado como el lavado a mano.

Ariston es la única lavadora que ha obtenido el prestigioso reconocimiento Woolmark Platinum Care (M.0303) otorgado por The Woolmark Company, que certifica el lavado en máquina de todas las prendas de lana, aún aquellas que contienen la etiqueta “sólo lavado a mano”.

Por lo tanto, con el programa “Lana”, se puede lavar en máquina todas las prendas de lana con absoluta tranquilidad y con la garantía de obtener los mejores resultados.

Para obtener los mejores resultados, le aconsejamos utilizar una pequeña cantidad de detergente cuidando no superar los 3.5 Lbs (1,8 Kg) de carga.

Períodos en los que no se utiliza: desenchufe el aparato.

Es aconsejable desenchufar la máquina y cerrar el grifo de agua. Además, deje la puerta semiabierta para permitir que el aire circule en la zona del cesto y de la junta. Si así lo hace no se formarán olores desagradables.

Comprender las etiquetas de las prendas

Las etiquetas que encontramos en todas las prendas contienen instrucciones para el lavado y el secado expresadas en pequeños símbolos. Consulte esta tabla para la correcta interpretación de estos símbolos; la ayudarán a lavar con más eficacia, a tratar mejor sus prendas y a hacer rendir más su lavasecadora.

Ciclo de lavado	Normal/Algodón Heavy Duty	[3AY5]Sin planchar/antiarrugas	[6075]Delicado/Dolce	[DSH]Lavado a mano	No lave a umido	No torcer
Temperatura del agua	● ● ●Caliente(50°C/120°F)	● ●Tibia(40°C/105°F)	●Fría(30°C/85°F)
Secado en secadora	Se puede secar en máquina	Normal/Algodón Heavy Duty	Sin planchar/antiarrugas	Delicado Gentle	No se puede secar en secadora	No se puede secar en máquina
Instrucciones especiales	Colgar para secar	Colgar sin retorcer	Tender para secar	Secar a la sombra
Símbolos blanqueador	Cualquier blanqueador (si es necesario)	Sólo blanqueador sin cloro (si es necesario)		No blanquear

Encendido/Apagado Seleccionar un programa / On-Off

1. Presione el botón Encendido/Apagado (On/Off) para encender la máquina.
2. Cargue la ropa y cierre la puerta.
3. Vierta el detergente y eventualmente el suavizante.
4. Gire el mando de selección hasta el programa que debe comenzar.
5. Seleccione otras opciones deseadas (ver Opciones).
6. Presione el botón Start/Cancel para poner en marcha el programa.

- Para detener o cambiar el programa:

1. Presione el botón Start/Cancel durante 3 segundos.
2. Seleccione 'Pump out' (Vaciado) con el mando de selección de programas.
3. Cuando la máquina finaliza la descarga, gire el mando de selección hasta el nuevo programa. Podría ser necesario un agregado de detergente.
4. Presione Start para poner en marcha el programa.

Carga típica de lavado

Dos ejemplos de carga máxima para diferentes tipos de tejidos:

ALGODÓN

2 Cortinas para baño

1 Toalla

6 Camisas

6 Blusas

1 Pijama

4 Prendas interiores

2 Sabanas

Antes del lavado se puede hacer mucho para obtener los mejores resultados. Subdivida las prendas según el tipo de tejido y los colores. Consulte las etiquetas y respete las indicaciones.

Función automática

Individualización de la carga desequilibrada

La lavadora posee una función incorporada que le permite disminuir la velocidad de centrifugado cuando se encuentra con una carga desequilibrada.

Cuando se individualiza una carga desequilibrada, la lavadora trata de distribuirla de modo uniforme para balancearla y alcanzar la velocidad de centrifugado total.

En caso contrario, cuando la carga permanece desequilibrada, la velocidad de centrifugado disminuye de acuerdo a la magnitud de la carga desequilibrada individualizada. Esta característica permite evitar daños a la máquina y al ambiente que la rodea y disminuir el ruido excesivo.

Si el centrifugado no es satisfactorio debido a la baja velocidad causada por la presencia de una carga desequilibrada, al completarse el programa, es posible redistribuir la carga a mano en el interior del cesto. Luego seleccione un ciclo de centrifugado.

Nota: No intente centrifugar prendas pesadas solas o que absorban mucha agua porque la máquina no es capaz de distribuirlas de modo uniforme.

Si es necesario lavar una prenda sola, deberá agregar otras que funcionen como contrapeso para que la máquina pueda distribuir la carga uniformemente en cada punto del cesto.

Consejos para eliminar las manchas

SP

Sangre.

Aclare o introducza en agua fría las manchas de sangre fresca. Restriegue con detergente las manchas persistentes. Aclare, si la mancha no desaparece vierta unas gotas de amoniaco sobre la mancha y repita el tratamiento con el detergente. Aclare, si es necesario utilice lejía.

Cera de vela.

Rasgue la cera. Coloque la mancha entre hojas de papel secante blancas limpias o entre varias capas de toallitas de papel y presione con la palancha caliente. Limpie con una esponja con fluido de limpieza. Se persiste una mancha de color, utilice la lejia.

Ketchup.

Rasgue el ketchup. Introducza la prenda en agua fría durante 30 minutos. Haga un pretratamiento con detergente en crema. Lave.

Chicle.

Frote con hielo para que el chicle se endurezca. Rasgue el chicle con una cuchilla. Limpie con una esponja empapada con fluido de limpieza.

Chocolate o cacao.

Introducza la prenda manchada 15 minutos en agua fria. Frote conn detergente la mancha y aclare abundantemente. Lave en agua caliente, si el tejido de la prenda lo permite. Si persisten las manchas de color limpie con una esponja empapada en peroxido de hidrògeno, acalare y lave.

Café o te (negro).

Introducza la prenda manchada inmediatamente en agua fria. Utilice la lejía para tratarla con agua caliente, si el tejido de la prenda lo permite. O si el tejido lo permite vierta agua hirviendo desde una altura de 1 a 3 pies sore la mancha. Lave.

Café o te (con crema).

Introducza y aclare la prenda manchada en agua fria. Frote con detergente la mancha y aclare. Seque. Si la mancha persiste, frote con una esponja con un producto quitamanchas. repita si es necesario. Utilice lejia, si la mancha no desparece.

Cosméticos.

Aplique detergente líquido sin diluir sobre la mancha o humedezca las manchas y frote con jabon o detergente hasta obtener espuma.

Frote hasta que la espuma desaparezca, aclare profundamentamene. Repita si es necesario. Si el color resiste, utilice la lejia si el tejido lo permite.

Crema, helado, o leche.

Frote con una esponja con agua fría o introducza la prenda manchada en agua fría durante 30 minutos o más tiempo. Si la mancha persiste, frote con un detergente la mancha y aclare a continuacion. Si el necesario, utilice la lejía.

Desodorantes y productos para la traspiración.

Lave o frote con una esponja la mancha profundamente con agua y detergente, aclare. S la mancha persiste, utilice lejía con agua caliente enjabonada. Lave. Tal vez consiga obtener de nuevo el color del tejido frotando con amoniaco. Aclare abundantemente.

Colorante.

Aclare e introducza la prenda en agua fría. Frote con detergente la mancha. Aclare. Si es necesario utilice la lejía. Si no es posible eliminar la mancha, utilice un quitamanchas comercializado.

Huevo o grasa alimentaria.

Aclare la mancha en agua fría. Si persiste, rocie con un ablandador deje pasar un tiempo de 15-20 minutos. Si la mancha no desparece tampoco, frote con una esponja con un fluido liquido o lejia diluida. Lave en agua caliente. El uso del agua caliente puede afirmar la mancha.

Mancha de suavizante de tejidos.

Frote repetidamente con un trozo de jabòn. Frotar con alcohol algunas veces es eficaz, si los colores de la prenda lo permiten.

Lave. Si lo desea puede usar la limpieza en seco.

Rotulador.

Pulverice las manchas con limpiadores a decuados paa esta finalidad. Frote con una esponja la mancha profundamente. Aclare con agua fría. Aplique de nuevo el producto limpiador si es necesario.

Fruta, vino.

Introducza la prenda manchada inmediatamente en agua fria. Utilice un tratamiento a base de lejia con agua tan caliente como lo permita el tejido. Si el tejido lo consiente, vierta agua hirviendo sobre la mancha a una altura de 1 a 3 pies. Lave.

Hierba.

Frote la mancha con el detergente. Limpie con una esponja con alcohol desnaturalizado. Utilice lejía, si es necesario.

Aceite y grasa.

Rasgue la mancha. rote con dtergente o un limpiador doméstico para esta finalidad, aclare con agua templada. Si la mancha persiste, limpie profundamente con una esponja con un disolvente de grasa. Deje secar. Repita la operación si es necesario. Para quitar manchas amarillas, utilice cloro o lejía con oxigeno.

Tinta de boligrafo.

Algunas manchas de tinta se afirmen con el agua. Haga la prueba en primer lugar en una parte del tejido. Limpie con la esponja repetidamente la mancha con un esmalte para unas., amil acetato o alcohol. La laca para el peso es eficiente. Lave. Utilice lejía si es necesario. Utilice amil acetato, arnel, dynel y verel. Utilice acetona en otros tejidos.

NOTA: algunas manchas de tinta no se pueden eliminar.

Moho.

Cepille la superficie de crecimiento sin extenderlo. Introduzca el artículo en una solución de vaso de lejía para un galón de agua con jabonn durante 5-10 minutos. Aclare bien y lave.

Barro.

Deje que la mancha se seque; después cepille bien. Aclare abundantemente en agua fria hasta que el barro desaparezca. Lave. (Espuma de jabòn caliente afirma la mancha de arcilla rojo o amarilla).

Mostaza.

Introduzca la prenda en agua con detergente durante varias horas. Si la mancha persiste, utilice lejia.

Esmalte de uñas.

Trate la prenda mientras que la mancha está seca rasqando todo lo posible antes de que se seque. Coloque la mancha hacia abajo sobre toallitas de papel. Frote con una esponja el revés de la mancha con un disolvente para quitar el esmalte de uñas o con alcohol desnaturalizado y vierta unas gotas de amoníaco domestico. Frote la mancha repetidamente con la esponja. Lave con agua a una temperatura adecuada para el tejido. No use acetona en acetato arnel, dynel o rayon.

Pintura.

Limpie con esponja o introduzca en trementina o disolvente indicado en la etiqueta como disolvente. Lave.

Parfume.

Aclare en agua fria. Frote con un detergente lìquindo sin diluir o con un detergente en crema la mancha. Aclare. Si la mancha persiste utilice la lejìa.

Transpiración.

lave o limpie con esponja la mancha profundamente con agua templada y detergente en crema. Si la transpiración ha cambiado el color del tejido, devuélvaselo utilizando amoniaco o vnagre. Aplique el amoniaco en als manchas frescas; aclare con agua. Aplique vi en manchas no frescas, aclare con agua.

Oxidación y hierro.

Aplique un limpiador para la oxidación comerciclizado respetando

las indicaciones del fabricante. Aclare, o si el tejido lo permite ponga el articulo en una solución con 4 cucharadas de crema de tàartaro en una pinta de agua.

Crema de zapados.

Quite todo lo que sea posible. Pretrate con agua y detergente en crema; aclare. Si la mancha persiste, lave con esponja con alcohol

diluido (1 parte de alcohol para 2 partes de agua) o trementina. Quite la trementina lavando con esponja con una solución de detergente caliente o con alcohol. Si es necesario, utilice la lejia.

Refrescos.

Lave con una esponja con agua fria. Algunas manchas son invisibles cuando se secan, pero se oscuren cuando son calentadas y a veces es imposible eliminarlas. Actüe antes de que la mancha se seque. Limpie con una esponja con disolvente o trementina. Lave

Cierre del agua e interrupción de la alimentación eléctrica

- Cierre el grifo de agua al finalizar cada lavado. Esta precaución sirve para limitar el desgaste de la instalación hídrica del aparato y para prevenir pérdidas.

Desenchufe el aparato antes de realizar operaciones de limpieza o de mantenimiento.

Para evitar el riesgo de explosiones

No use nunca solventes inflamables para limpiar el aparato

Limpieza de la máquina

La parte externa del aparato y todas las partes de goma se pueden limpiar con un paño mojado en agua tibia con jabón. No use solventes ni productos abrasivos.

Limpieza del vidrio de la puerta

Limpie regularmente la superficie interna del vidrio de la puerta con un paño suave. La acumulación de polvo de jabón o de residuos calcáreos del agua puede provocar pérdidas de agua por la puerta.

Para evitar la formación de malos olores, deje siempre la puerta semicerrada.

Control del tubo de carga del agua

Controle el tubo de llenado de agua una vez al año. Si presenta grietas o rajaduras debe ser sustituido de inmediato ya que durante los ciclos de lavado debe soportar la elevada presión del agua que podría provocar roturas repentinas.

! No utilice nunca tubos ya usados.

Mantenimiento del cesto

- Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpieza

Limpieza de las partes externas

Utilice un paño húmedo o un esmalte silicónico para limpiar las superficies externas del aparato.

Limpieza del contenedor dosificador y de los correspondientes compartimentos

Se aconseja lavar periódicamente el contenedor dosificador. Evite siempre limpiar las partes del contenedor dosificador mientras la máquina está en funcionamiento.

! No utilice productos abrasivos, agentes desengrasantes, ácidos, lejía, ni esmaltes para metal para la limpieza de cualquier componente de la máquina porque podrían dañarla.

1. Extraiga el contenedor hasta el tope.

2. Pulse el botón de desbloqueo del contenedor dosificador para extraerlo (ver la figura).

1. Limpie y seque el contenedor dosificador, los sifones, la rejilla y el canal de salida del suavizante (A), verificando que se haya quitado completamente cualquier acumulación de detergente o de suavizante. En caso contrario, se podrían producir pérdidas en el contenedor dosificador. Además, limpie regularmente la zona del tubo de descarga (B).

1. Vuelva a introducir el contenedor dosificador en su lugar empujándolo hasta el fondo.

De vez en cuando, la máquina no funciona como debería. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia"), verifique si la anomalía puede ser resuelta por Ud. mismo, consultando la siguiente lista:

Mal funcionamiento:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua.

La máquina carga y descarga agua continuamente.

La máquina no descarga o no centrifuga.

La lavadora vibra demasiado durante la centrifugación.

La lavadora pierde agua.

Los iconos correspondientes a la "Fase en curso" centellean velozmente junto con el piloto ENCENDIDO/APAGADO.

Causas probables / Soluciones:

• El enchufe no ha sido colocado en la toma o no ha sido introducido hasta el fondo para que se establezca contacto.
  • Hay un corte de electricidad en la casa.

• La puerta no ha sido cerrada correctamente.
• No se ha presionado el botón START/RESET.
- El grifo de agua no ha sido abierto.

• El tubo de carga de agua no está conectado al grifo.
• El tubo está plegado.
• El grifo de agua no ha sido abierto.
  • No hay agua en la casa.

• El agua no llega con suficiente presión.
  • No se ha presionado el botón START/RESET.

• El extremo del tubo de descarga no ha sido colocado a una altura comprendida entre los 65 cm. y 100 cm. del piso (ver "Instalación").

• El extremo libre del tubo está sumergido en agua (ver "Instalación").
• Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, en ese caso la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

• El sistema de desagüe no posee respiradero.

• El programa no comprende una fase de descarga: algunos programas requieren una descarga manual (ver "Programas y opciones").

• La opción “Plancha fácil” está habilitada: para completar el programa, presione el botón START/RESET (ver “Programas y Opciones”).

• El tubo de descarga está plegado (ver "Instalación").
  • La tubería de descarga está obstruida.

• El cesto no ha sido correctamente desbloqueado cuando se instaló el aparato (ver “Quite los dispositivos de fijación para el transporte” pag. 30).

• La lavadora no está instalada en un lugar perfectamente plano (ver "Instalación").
• Existe muy poco espacio entre la lavadora, los muebles y la pared (ver "Instalación").

• La carga no está correctamente equilibrada (ver "Ponga el funcionamento de la lavadora" i.

• El tubo de carga de agua no está enroscado correctamente al grifo (ver "Instalación").

• El contenedor dosificador de detergente está obstruido (las instrucciones sobre cómo limpiarlo se encuentran en, "Cuidados y mantenimineto").
• El tubo de descarga no está bien fijado (ver "Instalación").
• Apague la máquina y desenchúfela; espere aproximadamente 1 minuto y luego enciéndala de nuevo. Si el problema persiste, llame al Servicio de Asistencia Técnica.

La lavadora produce demasiada espuma.

• El detergente no se puede utilizar para lavar a máquina (en el envase debe estar escrito que el producto es “para lavar a máquina”, “para lavar a mano o a máquina” o mensajes similares).
  • Se ha utilizado demasiado detergente.

La puerta de la lavadora está bloqueada

• Espera que el LED se apaga ante de poder abrir la puerta.
  Si el problema persiste aún después de haber realizado los controles indicados, cierre el grifo de agua, apague la máquina y llame al Servicio de Asistencia Técnica.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver la pág 44);
  • Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si la anomalía no ha sido resuelta, llame al Servicio de Asistencia Técnica Autorizado, al número que se encuentra en el certificado de garantía.

! Si la máquina ha sido instalada o usada inadecuadamente, el costo de la llamada quedará a cargo del usuario.

! Solicite siempre la asistencia de personal autorizado.

A la central, comunique:

• el tipo de anomalía;
• el modelo del aparato (Mod.);
• el número de serie (S/N).

Esta información se encuentra en la placa que está fijada en la parte posterior de la lavadora.

ASISTENCIA A CLIENTES, y REPUESTOS : teléfono [phone]

Las garantías entregadas por (Ariston) en la presente declaración son válidas únicamente para las máquinas lavadoras Ariston vendidas al primer usuario que ha adquirido el producto a Ariston o a sus distribuidores, revendedores o centros de asistencia autorizados en los Estados Unidos o en Canadá. Las garantías previstas por el presente documento no son transferibles.

Duración de la garantía

Primer y segundo año : Garantía limitada completa a partir de la fecha de instalación\*

Ariston reparará o sustituirá de forma gratuita cualquier pieza que se demuestre sea defectuosa bajo condiciones de uso doméstico normales, incluyéndose además los gastos de envío y mano de obra. La reparación bajo garantía deberá ser realizada por un centro de asistencia Ariston autorizado.

Tercer-Quinto año: Garantía limitada a componentes electrónicos a partir de la fecha de instalación\*

Ariston reparará o sustituirá de forma gratuita los microprocesadores o tarjetas de circuitos que se demuestren defectuosos bajo condiciones de uso doméstico normales a partir de los 3 a 5 años de la fecha de instalación original, excluidos los gastos de mano de obra.

Tercer-Quinto año: Garantía limitada al motor a partir de la fecha de instalación\*

Ariston reparará o sustituirá de forma gratuita el motor o cualquier componente del motor que se demuestren defectuosos bajo condiciones de uso doméstico normales a partir de los 3 a 5 años de la fecha de instalación original, excluidos los gastos de mano de obra.

Toda la vida útil del producto: Garantía limitada a la formación de herrumbre con perforación en acero inoxidable a partir de la fecha de instalación\*

Ariston sustituirá gratuitamente la máquina con el mismo modelo o con un modelo actual que sea equivalente o mejor desde el punto de vista funcional, en el caso que el cesto de lavado, bajo condiciones de uso doméstico normales, presente herrumbre con perforación, quedan excluidos los gastos de mano de obra, envío e instalación.

Dentro de los 10 días de la fecha de compra: Garantía por daños a las partes estéticas

Ariston cambiará de forma gratuita cada parte estética (incluida la llamada de asistencia) que aparezca dañada dentro de los 10 días de la fecha de compra. La presente cláusula, sin embargo, no incluye los daños causados por operaciones de transporte, desplazamiento o instalación realizadas de manera inadecuada.

* La fecha de instalación se refiere a la fecha en la cual se ha instalado la máquina lavadora o a diez días laborales

después de la fecha de entrega, según cuál de las dos situaciones se produzca primero.

Exclusions:

La presente garantía no cubre las llamadas de asistencia o reparaciones realizadas para efectuar rectificaciones en la instalación, para recibir instrucciones sobre el uso del producto, para sustituir fusibles domésticos o corregir el cableado o la instalación hidráulica doméstica. Además, cualquier reparación que sea necesaria realizar al producto como consecuencia de un uso doméstico normal diferente, no está cubierta por la garantía. Las garantías excluyen los defectos o daños derivados de accidentes, alteraciones, usos impropios o incorrectos, instalaciones erróneas, intervenciones de asistencia no autorizadas o fuerzas externas ajenas al control de Ariston tales como: incendios, inundaciones u otras causas de fuerza mayor como instalaciones no conformes con los códigos eléctricos o hidráulicos en vigor a nivel local. Los gastos de mano de obra, envío e instalación realizados para la reparación o sustitución de un producto al finalizar el período de un año desde la fecha de instalación no serán cubiertos por la presente garantía. Todos los componentes sustituidos o reparados reemplazarán a los originales en relación con el período de garantía aplicable. Dentro de los límites permitidos por la ley, la presente garantía toma el lugar de cualquier otra garantía explícita e implícita, comprendidas las garantías implícitas de comerciabilidad e idoneidad para un objetivo específico. Ariston no asume ninguna responsabilidad por daños indirectos o consecuentes.

Para acceder a los servicios de garantía llamar al 1-888-426-0825 o escribir a:

Ultra 8 International, 2505 Anthem Village Drive, Suite E - PO BOX 562, Henderson Nevada 89052

indicando siempre número del modelo, número de serie, fecha de compra, nombre y dirección del revendedor.

F

Français

AW 149

Table des matières

Description, 50
