Tipo de producto	Horno empotrable eléctrico
Marca	HOTPOINT
Modelo	FZ 962 C.2 IX/HA
Dimensiones (An x Al x Pr)	43,5 x 32 x 40 cm
Volumen	56 L
Alimentación	220-230V~ / 220-240V~ 50Hz, 2800 W max
Programas de cocción	Tradicional, Pastelería, Fast Cooking, Multicocción, Pizza, Barbacoa, Gratinado, Vapor
Tipos de calentamiento	Resistencias techo, suelo, circular + ventilador
Funciones especiales	Programador electrónico (salida diferida, temporizador), asador rotatorio (según modelo)
Niveles de cocción	5 niveles con rieles
Iluminación	Bombilla 25 W, casquillo E14
Puerta	Desmontable para limpieza, vidrio
Material exterior	Inoxidable
Clase energética	Conforme a la directiva 2002/40/CE
Mantenimiento	Limpieza con esponja no abrasiva y detergente neutro; no usar limpiador a vapor
Seguridad	Apagado automático mediante programador, puerta bloqueable (no especificado), seguridad para niños (no especificado)
Reparabilidad	Asistencia técnica, piezas disponibles a través del servicio postventa

Preguntas frecuentes - FZ 962 C.2 IX/HA HOTPOINT

¿Cómo instalar el horno empotrable?

La instalación debe ser realizada por un profesional. Asegúrese de que el mueble esté hecho de material resistente al calor (pegamentos que soporten 100°C). La cavidad debe medir 595 x 567 x 545 mm (ancho x alto x profundidad). Utilice las cuatro fijaciones según el grosor del lateral del mueble (20, 18 o 16 mm). Atornille los cuatro tornillos en los agujeros del marco después de abrir la puerta.

¿Cómo ajustar el reloj y programar una cocción diferida?

Después de la conexión, la pantalla parpadea. Presione simultáneamente los botones mode y time (según modelo), luego use los botones + y - para ajustar la hora. Para una cocción diferida, gire los mandos a la temperatura deseada, presione el botón duración, ajuste la duración con +/- y luego presione fin para ajustar la hora de finalización de la cocción. El horno se enciende automáticamente.

¿Cuáles son los diferentes programas de cocción disponibles?

Los programas incluyen: Vapor (40°C para el levado de masas), Tradicional (resistencias techo y suelo), Pastelería (resistencia trasera + ventilador), Fast Cooking (resistencias + ventilador, sin precalentamiento), Multicocción (todas las resistencias + ventilador), Pizza (suelo + circular + ventilador), Barbacoa (techo + asador rotatorio), Gratinado (techo + ventilador + asador rotatorio). Cada programa tiene un rango de temperatura recomendado.

¿Cómo limpiar el horno y la puerta?

Desconecte siempre el aparato antes de limpiar. Nunca use limpiador a vapor. Limpie el exterior (inoxidable o esmalte) con una esponja empapada en agua tibia y jabón neutro. Enjuague y seque. Para el interior, use agua caliente y detergente. La puerta se puede desmontar: ábrala completamente, levante las palancas de las bisagras y luego tire de la puerta hacia usted después de presionar los topes. Los accesorios (excepto los rieles) se pueden lavar en el lavavajillas.

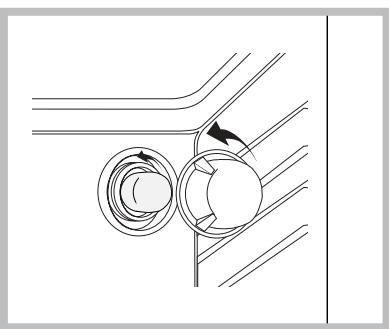

¿Cómo reemplazar la bombilla de iluminación?

Desenrosque la cubierta de vidrio del portalámparas. Reemplace la bombilla por una del mismo tipo: 25 W, casquillo E14. Vuelva a enroscar la cubierta. Asegúrese de que el aparato esté desenchufado antes de la operación.

¿Qué hacer en caso de avería u olor durante el primer uso?

Durante el primer uso, haga funcionar el horno vacío (puerta cerrada) a temperatura máxima durante una hora para eliminar los olores de protección. Si persiste un olor o se produce una avería, póngase en contacto con el servicio de asistencia. Nunca intente reparar el aparato usted mismo.

¿Cómo usar el asador rotatorio?

Coloque la bandeja de goteo en el nivel 1. Instale el soporte en el nivel 3 e inserte el extremo trasero del asador en el orificio del fondo del horno. Conecte el asador rotatorio seleccionando el programa Barbacoa o Gratinado. El asador se detiene automáticamente si la puerta está abierta.

¿Cuáles son las precauciones de seguridad importantes?

No toque los elementos calefactores durante el funcionamiento. Mantenga a los niños alejados. Use guantes protectores para manipular los platos. Nunca cubra el fondo con papel de aluminio. No guarde materiales inflamables en el horno. Desconecte siempre antes de limpiar. Asegúrese de que los mandos estén en '0' después del uso.

¿Cómo ahorrar energía al usar el horno?

Use el horno durante las horas de menor demanda si es posible. Para las cocciones Barbacoa y Gratinado, mantenga la puerta cerrada para ahorrar aproximadamente un 10% de energía. Mantenga las juntas de la puerta limpias y en buen estado para evitar pérdidas de calor.

¿Dónde encontrar el número de serie y el modelo para la asistencia?

Esta información se encuentra en la placa de características colocada en el aparato o en su embalaje. Indica el modelo (Mod.) y el número de serie (S/N). Póngase en contacto con el servicio postventa proporcionando estos datos.

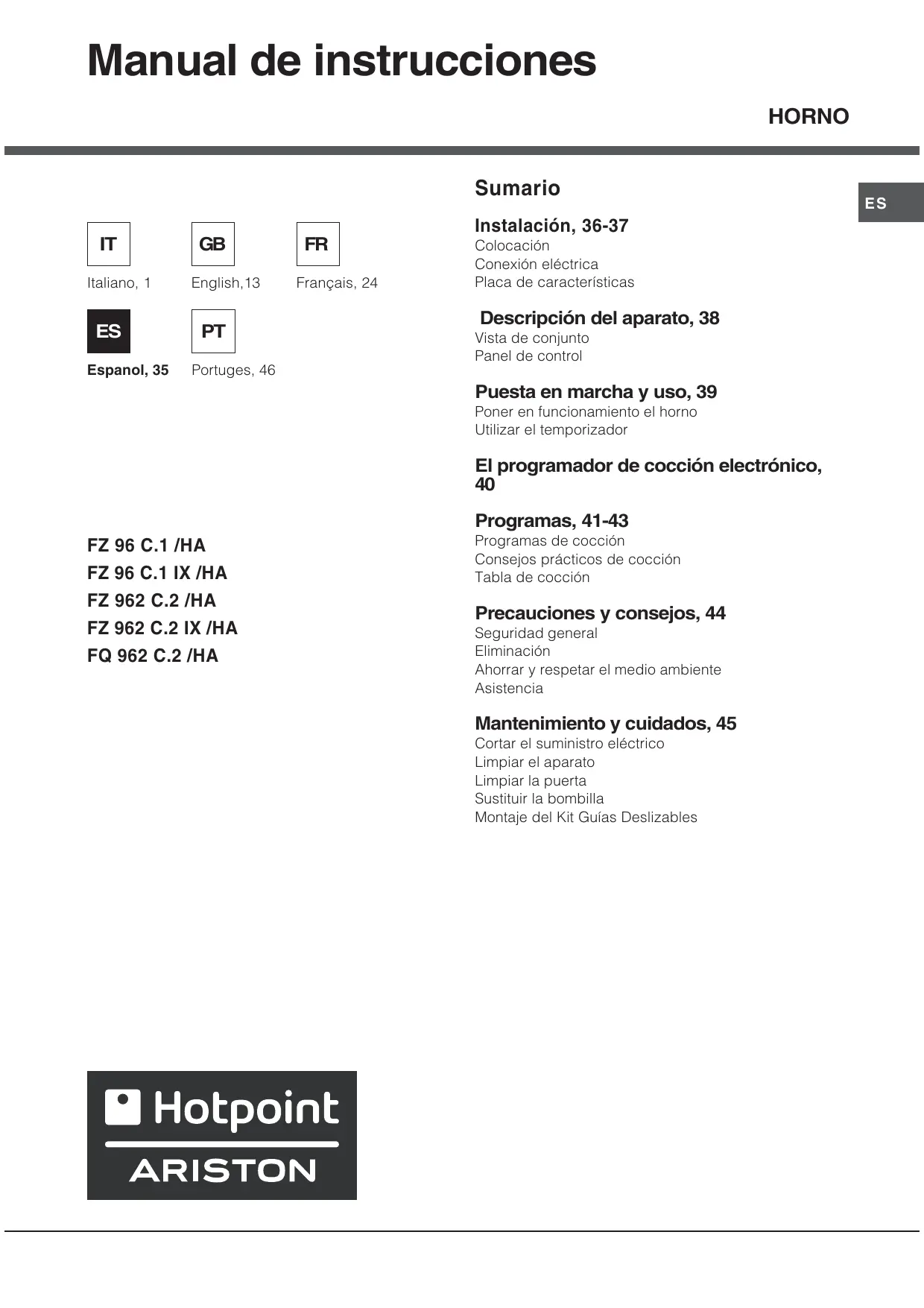

MANUAL DE USUARIO FZ 962 C.2 IX/HA HOTPOINT

Placa de características

Descripción del aparato, 38

Vista de conjunto

Panel de control

Puesta en marcha y uso, 39

Poner en funcionamiento el horno

Utilizar el temporizador

El programador de cocción electrónico, 40

Programas, 41-43

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

Precauciones y consejos, 44

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia

Mantenimiento y cuidados, 45

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

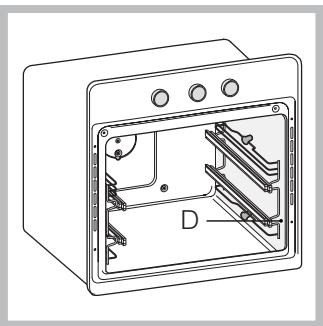

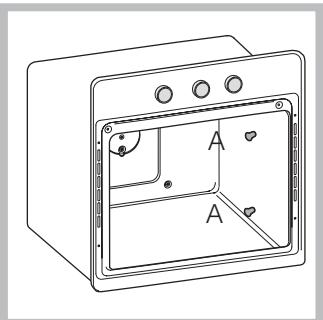

Montaje del Kit Guías Deslizables

Hotpoint

ARISTON

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).
! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

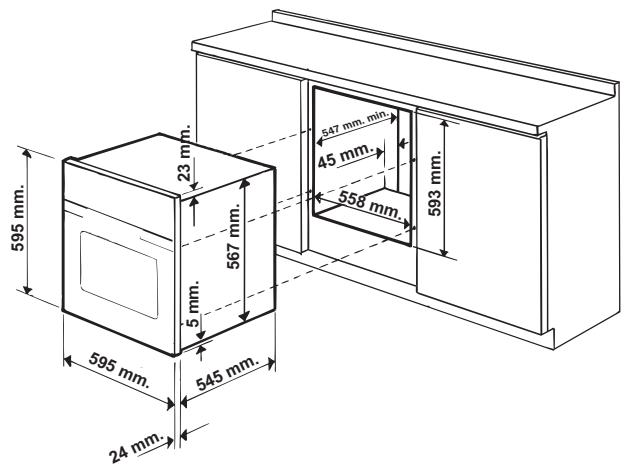

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C;
• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferable instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y quítela (ver la figura).

1. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).

2. Quite los tornillos de los contactos L-N- 12 y luego fije los cables debajo de las cabezas

de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde ( 12 ).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.

! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS
Dimensiones	ancho 43,5 cmaltura 32 cmprofundidad 40 cm
Volumen	litros 56
Dimensiones*	ancho 43,5 cmaltura 32 cmprofundidad 41,5 cm
Volumen *	litros 58
Conexiones eléctricas	Tensión 220-230V~ o 220-240V~ 50HzPotencia máxima absorbida: 2800W (ver la placa de características)
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos eléctricos.Norma EN 50304Consumo de energía por convección Natural – función de calentamiento: Tradicional;Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: Pastelería
	Este aparato es conforme a las siguientes Normas Comunitarias: 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones.- 2002/96/CE

* Con contrapuerta de vidrio

Vista de conjunto

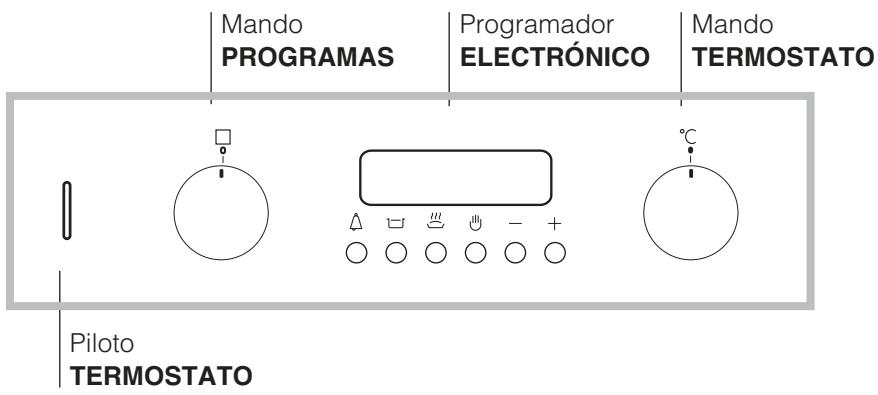

Panel de control

! La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada
4. Durante la cocción es posible:
5. modificar el programa de cocción con el mando PROGRAMAS;
6. modificar la temperatura con el mando TERMOSTATO;
7. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

! En los aparatos dotados de programador eléctronico, para utilizar el horno eléctrico pulse la tecla 🔊 (en el display aparece el símbolo 🎨) antes de seleccionar la función de cocción deseada.

Ventilación para enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento.

El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno.

! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

El programador de cocción electrónico

Permite programar el horno o el grill en las siguientes funciones:

• inicio retardado de la cocción con duración establecida;
• inicio inmediato con duración establecida;
• contador de minutos.

Función de las teclas:

☐ : cuentaminutos horas, minutos
☐ : duración de la cocción
: final de la cocción
☐ : conmutación manual
曰 : fijación de tiempos hacia atrás
⊕ : fijación de tiempos hacia adelante

Cómo poner en hora el reloj digital

Después de la conexión a la red o después de un corte de corriente, el display centellea en: 0.00

• Pulse simultáneamente los botones ☐ y ☑, suéltelos y posteriormente (dentro de los 4 segundos), con los botones ☐ y ☑ seleccione la hora exacta.
  Con la tecla ⊕ el tiempo aumenta.
  Con la tecla ☐ el tiempo disminuye.

Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repita completamente las fases descriptas más arriba
2. Presione el botón ☐, suéltelo y posteriormente con los botones ☐ y ☐ actualice la hora.

Funcionamiento manual del horno

Después de haber seleccionado la hora, automáticamente el programador pasa a la posición manual.

Nota: Presione el botón 🔒 para restablecer el funcionamiento manual después de cada cocción "Automática".

Regulación del volumen de la señal sonora

Después de haber elegido y confirmado las regulaciones del reloj, se puede modificar el volumen de la señal sonora de la alarma utilizando el botón ☐.

Inicio retardado de la cocción con una duración establecida

Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10,00

1. Gire los botones de mando del horno hasta la función y temperatura deseadas (por ejemplo: horno convencional, 200°C)
2. Pulse el botón ☑, suéltelo y posteriormente (dentro de los 4 segundos) con los botones ☐ y ☒ seleccione la duración deseada. Supongamos que se selecciona una cocción de 30 minutos; aparecerá:

$$ _ {\mathrm{A}} 0 \cdot 3 0 $$

Finalizada la selección y después de 4 segundos, aparece nuevamente la hora corriente con el símbolo ¿y la palabra auto
3. Pulse el botón ☎, suéltelo y posteriormente pulse los botones ☐ y ☒ hasta seleccionar la hora de fin de la cocción deseada, supongamos las 13,00 horas

$$ \text { ‰ } 1 3 \cdot 0 0 $$

1. Finalizada la selección y después de 4 segundos, en el display aparece la hora corriente:

$$ \text { ‰ } 1 0 \cdot 0 0 $$

La palabra “auto” encendida recuerda que se ha programado la duración y el final de cocción en la función automática. El horno se encenderá automáticamente a las 12,30 horas para terminar después de 30 minutos.

Cuando el horno está encendido aparece una olla con el fuego encendido durante toda la cocción. En cualquier momento, pulsando la tecla se puede visualizar la duración seleccionada y pulsando la tecla se visualiza la hora de fin de la cocción.

Al finalizar la cocción suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones ⊖ y ⊕.

Inicio inmediato con duración establecida

Programando sólo la duración (puntos 1 y 2 del párrafo "Inicio retardado de la cocción con duración establecida") se obtiene el comienzo inmediato de la cocción.

Para anular una cocción ya programada

Presione el botón ☐, suéltelo y con el botón ☐ lleve el tiempo hasta

$$ 0 \cdot 0 0 $$

y luego presione el botón de funcionamiento manual 📋.

Función contador de minutos

En el funcionamiento contador de minutos se selecciona un tiempo a partir del cual comienza una cuenta regresiva. Esta función no controla el encendido y apagado del horno, solamente emite una alarma sonora cuando se cumple el tiempo. Al pulsar y soltar el botón ☐, aparecerá:

$$ 0 \cdot 0 0 $$

Luego, con las teclas ⊕y ⊖ seleccionar el tiempo deseado. Finalizada la selección, la cuenta parte exactamente a la hora establecida, en el display aparece la hora corriente.

$$ 1 0: 0 0 $$

Al finalizar el tiempo, se emite una señal acústica que se puede detener pulsando una tecla cualquiera (excepto las teclas ⊕ y ⊖) y el símbolo ⊣ se apaga.

Corrección, borrado de los datos

• Los datos seleccionados se pueden cambiar en cualquier momento, pulsando la tecla correspondiente y pulsando la tecla ⊕ o ⊖.
• Cancelando la duración de la cocción se produce también la cancelación automática del fin del funcionamiento y viceversa.
• En el caso de funcionamiento programado, el aparato no acepta tiempos de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.

Programas de cocción

! En todos los programas se puede fijar una temperatura entre 60°C y MAX, excepto en:

• BARBACOA (se aconseja elegir sólo MAX);
- GRATIN (se aconseja no superar una temperatura de 200°C).

Programa LEUDADO

El horno alcanza y mantiene una temperatura de 40^ C independientemente de la posición en la que se encuentra la perilla TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

Programa HORNO TRADICIÓNAL

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar un solo estante: si se utilizan varios estantes se produce una mala distribución de la temperatura.

Programa HORNO PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un calor suave y uniforme en el interior del horno. Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones “mignon” en 3 niveles simultáneamente.

Programa COCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone en funcionamiento el ventilador ofreciendo un calor constante y uniforme El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo estante.

Programa MULTICOCCIÓN

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos estantes simultáneamente.

Programa HORNO PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando se utilice más de un estante a la vez, en la mitad de la cocción es necesario intercambiar su posición.

Programa BARBACOA

Se enciende el elemento calentador superior y se pone en funcionamiento el asador automático (cuando existe). La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan de una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada.

Programa GRATIN

Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno.

Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

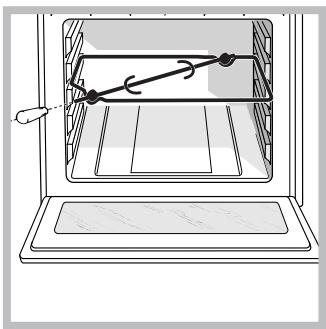

El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

1. coloque la grasera en la posición 1;
2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;
3. accione el asador automático seleccionando con la
   perilla PROGRAMAS o;
   ! Si se abre la puerta cuando el programa está funcionando, el asador automático se detiene.

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas.

! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía al máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno.
  Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso (Kg)	Posición de los estantes	Precalentamiento (minutos)	Temperatura aconsejada	Duración de la cocción (minutos)
Leudado	Leudado de los amasijos con levadura natural (brioche, pan, torta de azúcar, croissant, etc.
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Horno Pastelería	Tortas glaseadas	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps rellenos (en 2 niveles)	1.2	2 y 4	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	2 y 4	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4	15	210	15-20
	Hojaldre relleno con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 3 y 5	15	90	180
Cocción rápida	Alimentos congelados
	Pizza	0.3	2	-	250	12
	Mixto de calabacín y cangrejos	0.4	2	-	200	20
	Torta rústica de espinaca	0.5	2	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	2	-	200	25
	Lasañas	0.5	2	-	200	35
	Panecillos dorados	0.4	2	-	180	25-30
	Bocaditos de pollo	0.4	2	-	220	15-20
	Precocidos
	Alas de pollo doradas	0.4	2	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Bizcochitos salados de hojaldre y queso	0.2	2	-	210	10-12
Multicocción	Pizza (en 2 niveles)	1	2 y 4	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	2 y 4	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1	2 y 4	10	170	20-25
	Tortas saladas	1.5	3	15	200	25-30
Horno Pizza	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Barbacoa	Lenguados y sepias	0.7	4	-	Max	10-12
	Broquetas de calamares y cangrejos	0.6	4	-	Max	8-10
	Sepias	0.6	4	-	Max	10-15
	Filete de merluza	0.8	4	-	Max	10-15
	Verduras a la parrilla	0.4	3 o 4	-	Max	15-20
	Bistec de ternera	0.8	4	-	Max	15-20
	Salchichas	0.6	4	-	Max	15-20
	Hamburguesas	0.6	4	-	Max	10-12
	Caballa	1	4	-	Max	15-20
	Bocadillo caliente con jamón y queso (o pan tostado)	n.o 4 y 6	4	-	Max	3-5
	Con asador automático (cuando existe)
	Asado de ternera	1.0	-	-	Max	80-90
	Pollo asado	1.5	-	-	Max	70-80
	Cordero asado	1.0	-	-	Max	70-80
Gratin	Pollo a la parrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
	Con asador automático (cuando existe)
	Asado de ternera	1.5	-	10	200	70-80
	Cordero asado	1.5	-	10	200	70-80
	Pollo (asado) + patatas (en la grasera)	1.5	-	10	200	70-75
		-	2	10	200	70-75

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertamente podría incendiarse.
• Controle siempre que los mandos estén en la posición “●”/“O” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Asistencia

Comunique:

• el modelo de la máquina (Mod.)
- el número de serie (S/N)
Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores “F”, luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo

procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver

Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno: 1. Desenrosque la tapa de vidrio del portalámpara

1. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.
2. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Desenrosque los dos tornillos A (ver la figura). Si el horno posee paneles autolimpiantes, los mismos quedarán momentáneamente desmontados.

2. Sustituya los tornillos A con los tornillos y los distanciadores (B+C) suministrados en el kit.

1. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

1. Fije los dos encastres D de la guía en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para la guía izquierda están ubicados arriba, mientras los orificios para la guía derecha están abajo.

2. Por último, encastre la guía en el distanciador C.

! No coloque las guías deslizables en la posición 5.

PT

Italiano, 1

English,13

Français, 24

Espanol, 35

Portuges, 46

FZ 96 C.1 /HA

FZ 96 C.1 IX /HA

FZ 962 C.2 /HA

FZ 962 C.2 IX /HA

FQ 962 C.2 /HA

Índice

Instalação, 47-48

Posicionamento

Ligação eléctrica

O programador de cozedura electrónico, 51

Programas, 52-54

Programas de cozedura

Desligar a corrente eléctrica

Limpeza do aparelho

Limpeza da porta

! Nos aparelhos dotados de programador electrónico, para utilizar o forno eléctrico, carregue a tecla 🎨 (no visor aparecerá o símbolo 🎩) antes de seleccionar a função de cozedura desejada.

desligado a ficha da rede eléctrica.

Desligar a corrente eléctrica
