Tipo de produto	Forno encastrável elétrico
Marca	HOTPOINT
Modelo	FZ 962 C.2 IX/HA
Dimensões (L x A x P)	43,5 x 32 x 40 cm
Volume	56 L
Alimentação	220-230V~ / 220-240V~ 50Hz, 2800 W máx
Programas de cozedura	Tradicional, Pastelaria, Fast Cooking, Multicozedura, Pizza, Churrasco, Gratinado, Prova
Tipos de aquecimento	Resistências superior, inferior, circular + ventoinha
Funções especiais	Programador eletrónico (início diferido, temporizador), espeto rotativo (conforme modelo)
Níveis de cozedura	5 níveis com calhas
Iluminação	Lâmpada 25 W, casquilho E14
Porta	Amovível para limpeza, vidro
Material exterior	Inox
Classe energética	Conforme diretiva 2002/40/CE
Manutenção	Limpeza com esponja não abrasiva e detergente neutro; não utilizar limpador a vapor
Segurança	Paragem automática via programador, porta bloqueável (não especificado), segurança infantil (não especificado)
Capacidade de reparação	Assistência técnica, peças disponíveis através do serviço pós-venda

Perguntas frequentes - FZ 962 C.2 IX/HA HOTPOINT

Como instalar o forno encastrável?

A instalação deve ser efetuada por um profissional. Certifique-se de que o móvel é de material resistente ao calor (colas que suportem 100°C). A cavidade deve medir 595 x 567 x 545 mm (largura x altura x profundidade). Utilize as quatro patilhas de fixação em função da espessura da lateral do móvel (20, 18 ou 16 mm). Aparafuse os quatro parafusos nos orifícios da moldura depois de abrir a porta.

Como acertar o relógio e programar uma cozedura diferida?

Após a ligação, o mostrador pisca. Prima simultaneamente nos botões mode e time (conforme o modelo), e depois utilize os botões + e - para acertar a hora. Para uma cozedura diferida, rode os botões para a temperatura desejada, prima o botão duração, ajuste a duração com +/- e depois prima fim para definir a hora de fim de cozedura. O forno liga-se automaticamente.

Quais são os diferentes programas de cozedura disponíveis?

Os programas incluem: Prova (40°C para levedar as massas), Tradicional (resistências superior e inferior), Pastelaria (resistência traseira + ventoinha), Fast Cooking (resistências + ventoinha, sem pré-aquecimento), Multicozedura (todas as resistências + ventoinha), Pizza (inferior + circular + ventoinha), Churrasco (superior + espeto rotativo), Gratinado (superior + ventoinha + espeto rotativo). Cada programa tem uma faixa de temperatura recomendada.

Como limpar o forno e a porta?

Desligue sempre o aparelho da corrente antes de limpar. Nunca utilize um limpador a vapor. Limpe o exterior (inox ou esmalte) com uma esponja embebida em água morna e sabão neutro. Enxague e seque. Para o interior, utilize água quente e detergente. A porta pode ser removida: abra-a completamente, levante as alavancas das dobradiças e puxe a porta para si depois de premir os batentes. Os acessórios (exceto calhas) podem ir à máquina de lavar loiça.

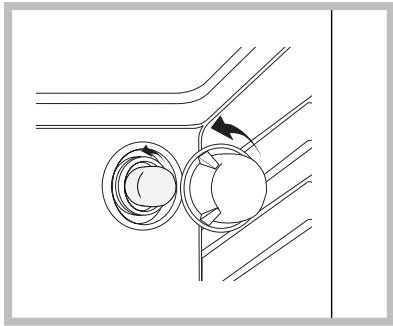

Como substituir a lâmpada de iluminação?

Desaparafuse a tampa de vidro do compartimento da lâmpada. Substitua a lâmpada por uma do mesmo tipo: 25 W, casquilho E14. Reaparafuse a tampa. Certifique-se de que o aparelho está desligado da corrente antes da operação.

O que fazer em caso de avaria ou odor durante a primeira utilização?

Durante a primeira utilização, faça funcionar o forno vazio (porta fechada) à temperatura máxima durante uma hora para eliminar os odores de proteção. Se um odor persistente ou uma avaria ocorrer, contacte o serviço de assistência. Nunca tente reparar o aparelho você mesmo.

Como utilizar o espeto rotativo?

Coloque a pingadeira no nível 1. Instale o suporte no nível 3 e encaixe a extremidade traseira do espeto no orifício no fundo do forno. Ligue o espeto rotativo selecionando o programa Churrasco ou Gratinado. O espeto rotativo para automaticamente se a porta estiver aberta.

Quais são as precauções de segurança importantes?

Não toque nos elementos de aquecimento durante o funcionamento. Mantenha as crianças afastadas. Use luvas de proteção para manusear os pratos. Nunca forre a base com papel de alumínio. Não guarde materiais inflamáveis no forno. Desligue sempre da corrente antes de limpar. Certifique-se de que os botões estão em '0' após a utilização.

Como poupar energia durante a utilização do forno?

Utilize o forno durante as horas de vazio, se possível. Para as cozeduras Churrasco e Gratinado, mantenha a porta fechada para poupar cerca de 10% de energia. Mantenha as juntas da porta limpas e em bom estado para evitar perdas de calor.

Onde encontrar o número de série e o modelo para assistência?

Estas informações constam na placa de características afixada no aparelho ou na sua embalagem. Indica o modelo (Mod.) e o número de série (S/N). Contacte o serviço pós-venda fornecendo estes dados.

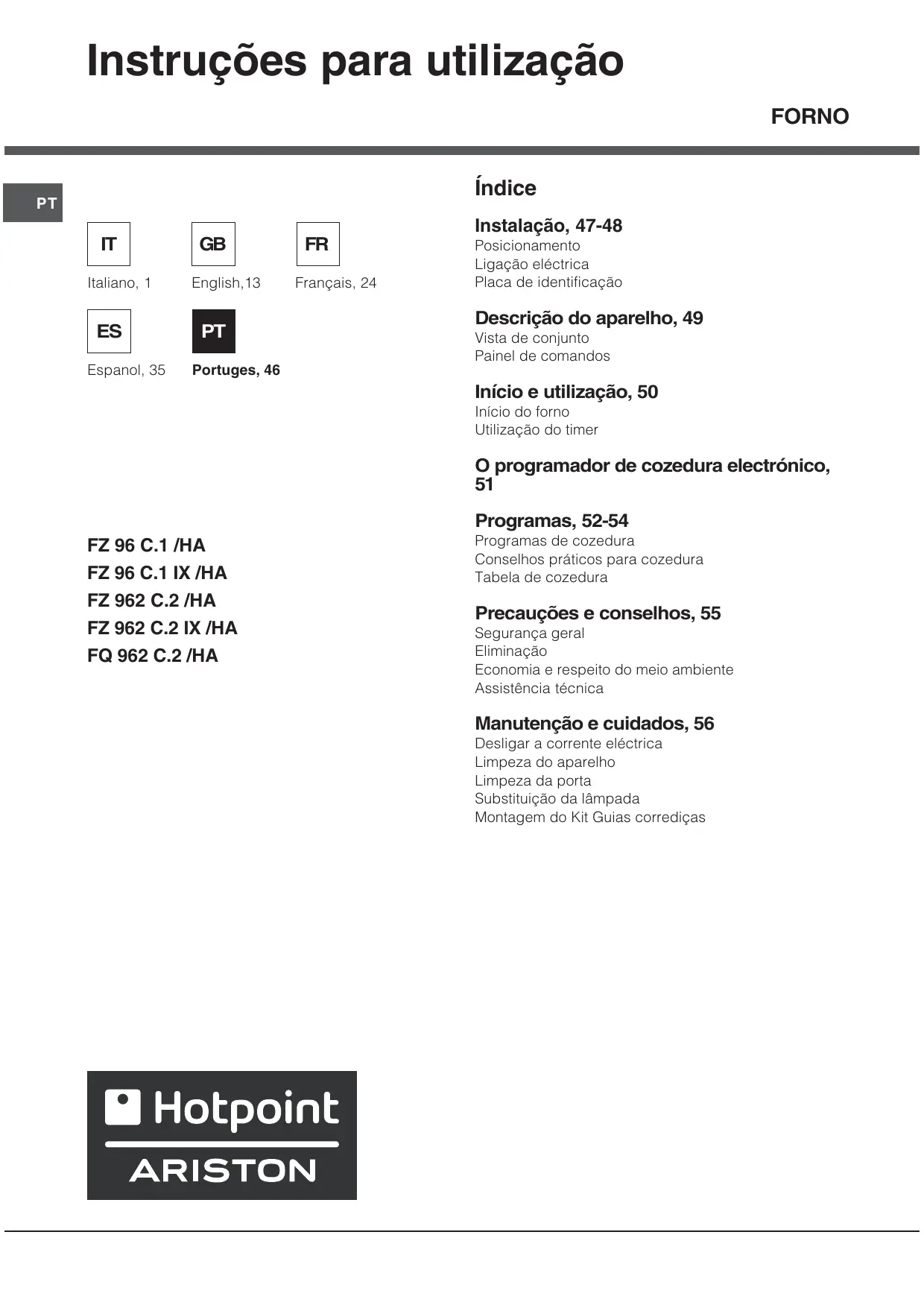

MANUAL DE UTILIZADOR FZ 962 C.2 IX/HA HOTPOINT

Placa de identificação

Descrição do aparelho, 49

Vista de conjunto

Painel de comandos

Início e utilização, 50

Início do forno

Utilização do timer

Conselhos práticos para cozedura

Tabela de cozedura

Precauções e conselhos, 55

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Assistência técnica

Manutenção e cuidados, 56

Substituição da lâmpada

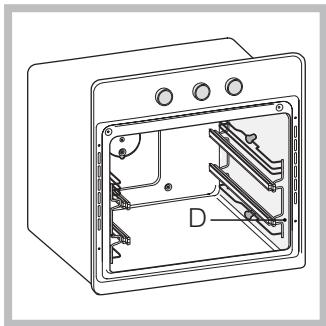

Montagem do Kit Guias corrediças

Hotpoint

ARISTON

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: nelas há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta seletiva (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais.

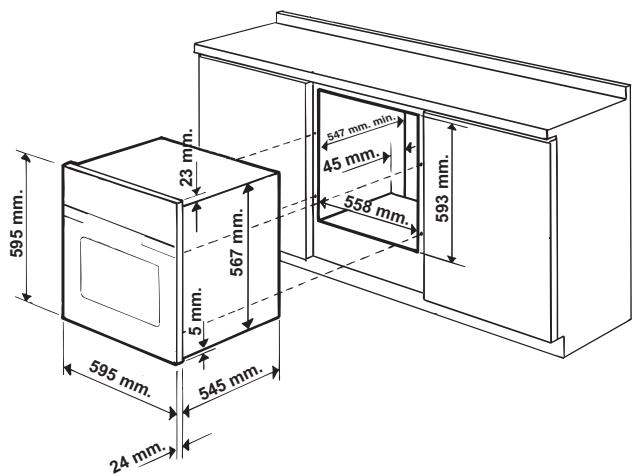

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• Os painéis adjacentes ao forno devem ser de material resistente ao calor;
• No caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.
• Para encaixar o forno, quer no caso de instalação sob uma bancada (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

! Depois de ter encaixado o aparelho, não deve ser possível o contato com as partes elétricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel:

20 mm. de espessura: retire a parte móvel do calço (veja a figura);

18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

16 mm. de espessura: utilize a segunda cavidade (veja a figura).

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor.

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir).

Montagem do cabo de fornecimento

1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).

1. Desatarraxe o parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).
2. Tire os parafusos dos contactos L-N- 1/2 e, em seguida, prenda os fios embaixo das cabeças dos parafusos

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

- a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir);
• a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir);
• a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CARACTERÍSTICAS
Medidas	largura 43,5 cmaltura 32 cmprofundidade 40 cm
Volume	Litros 56
Medidas *	largura 43,5 cmaltura 32 cmprofundidade 41,5 cm
Volume *	Litros 58
Ligações eléctricas	tensão de 220-230V~ ou 220-240V~ 50HzPotência máxima absorvida 2800W(ver quadro das características)
ETIQUETA DE ENERGIA	Directiva 2002/40/CE acerca dos fornos eléctricos.Norma EN 50304Consumo de energia comconvecção Natural – função deaquecimento: Tradicional;Consumo de energia da declaraçãode Classe com convecção Forçada- função de aquecimento: Pastéis
	Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações - 89/336/CEE de 03/05/89(Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações.2002/96/CE

* Com contra-porta de vidro

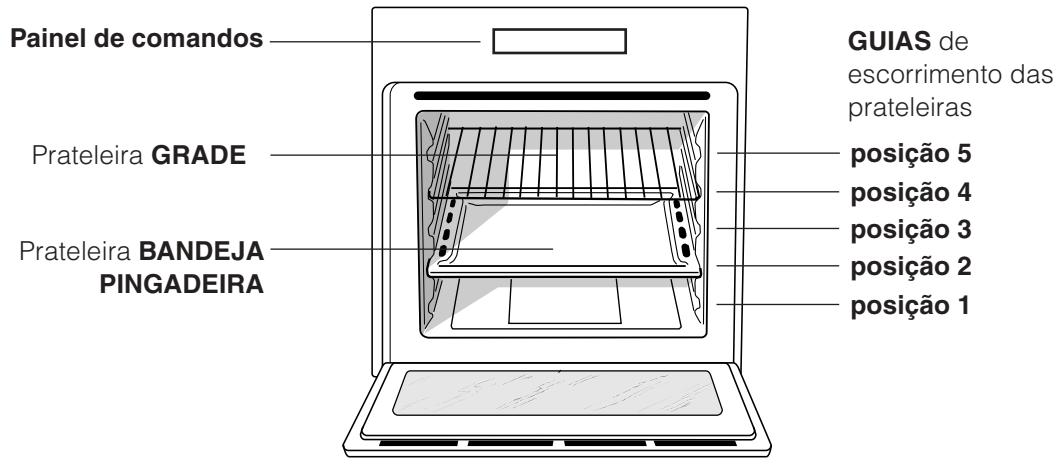

Vista de conjunto

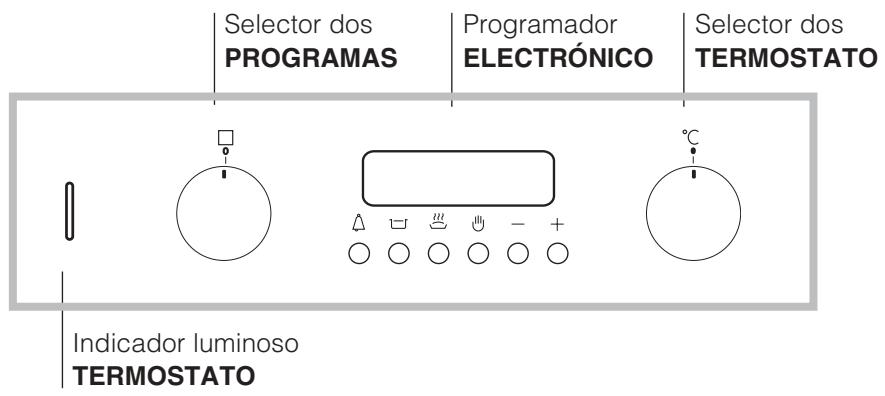

Painel de comandos

Quando acender o forno pela primeira vez, aconselhamos a fazê-lo funcionar vazio durante pelo menos uma hora, com o termóstato na temperatura máxima e a porta fechada. Em seguida, pode desligá-lo, abrir a porta do forno e ventilar a sala. O odor que se sente é devido à evaporação das substâncias utilizadas para proteger o forno.

Início do forno

1. Para selecionar o programa de cozedura desejado, rode o seletor dos PROGRAMAS.
2. Para escolher a temperatura, rode o seletor do TERMÓSTATO. Uma lista com as cozeduras e as respetivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).
3. O indicador luminoso do TERMÓSTATO aceso indica a fase de aquecimento até à temperatura definida.
4. Durante a cozedura é sempre possível:
5. modificar o programa de cozedura mediante o seletor dos PROGRAMAS;
6. modificar a temperatura mediante o seletor do TERMÓSTATO;
7. interromper a cozedura se recolocar o seletor dos PROGRAMAS na posição “0”.

Nunca encoste objetos no fundo do forno, para evitar riscos de danos ao esmalte.

Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jato de ar que sai entre o painel de comandos e a porta do forno.

No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

Acende-se se for selecionado mediante o seletor dos PROGRAMAS. Permanece acesa quando se selecionar um programa de cozedura.

Possibilita programar o forno ou o grill nos funcionamentos:

• início posterior da cozedura com duração estabelecida;
• início imediato com duração estabelecida;
• contador de minutos.

Função das teclas:

☐ : contador de minutos horas, minutos ☐ : duração da cozedura : final da cozedura ☐ : comutação manual ☐ : programação adiantar tempos ⊕: programação atrasar tempos.

Como acertar o relógio digital

Depois da ligação à rede elétrica ou depois de falta de corrente, o mostrador piscará com: 0.00

- Carregue contemporaneamente nas teclas ☑ e ☒, solte e sucessivamente (dentro de 4 segundos) mediante as teclas ☐ e ☒ acerte a hora exata.

Com a tecla ⊕ o tempo aumenta.

Com a tecla ☐ o tempo diminui.

É possível, se for preciso, acertar novamente a hora de duas maneiras:

1. Repetir todas as fases acima descritas.
2. Carregue na tecla ☐ e em seguida, mediante as teclas ☐ e ☐ acerte a hora.

Funcionamento manual do forno

Depois de ter regulado a hora, o programador passa automaticamente para a posição manual.

Observação: Prima a tecla ☑ para restabelecer o funcionamento manual depois de cada vez que cozer em “Automático”.

Regulação do volume do sinal sonoro

Depois de ter escolhido e confirmado as regulações do relógio mediante a tecla ☐, é possível regular o volume do sinal sonoro de alarme.

Início da cozedura posterior com duração estabelecida

É preciso programar a duração da cozedura e a hora de final da cozedura. Suponhamos que o ecrã indique 10:00 horas.

1. Girar os botões de comando do forno para a função e a temperatura desejada (por exemplo: forno estático, 200°C).
2. Carregue na tecla ☑, solte e sucessivamente (dentro de 4 segundos) mediante as teclas ☐ e ☒ programe a duração desejada. Suponhamos programar uma cozedura de 30 minutos; aparece:

A TO 0:30

Ao fim da programação, depois de 4 segundos, será novamente visualizada a hora actual com o símbolo e a escrita “auto”.

1. Carregue na tecla ☑, solte e sucessivamente prima as teclas ☐ e ☒ até programar a hora do final da cozedura desejada, suponhamos às 13:00.

ATO 13:00

1. Ao fim da programação, no display, depois de 4 segundos, aparece a hora actual:

10:00

A escrita “auto” acesa recorda-nos que foi realizada a programação da duração e do final da cozedura com funcionamento automático. Nesta altura, o forno acende-se automaticamente às 12:30 de modo que termine depois de 30 minutos. Quando o forno estiver aceso, aparece a panelinha acesa durante toda a duração da cozedura. A qualquer momento, se for premida a tecla, é possível visualizar a duração programada; se for premida a tecla visualiza-se a hora de final de cozedura.

No final da cozedura, tocará o sinal acústico; para interrompê-lo prima uma tecla qualquer excepto as teclas ☐ e ☒.

Início imediato com duração estabelecida

Se for programada somente a duração (pontos 1 e 2 do parágrafo “Início cozedura posterior com duração estabelecida”) a cozedura iniciará imediatamente.

Para anular uma cozedura já programada

Carregue na tecla ☑, solte e mediante tecla ☐ coloque o tempo novamente em:

0.00

e, em seguida, prima a tecla de funcionamento manual 📊.

Função contador de minutos

No funcionamento contador de minutos é programado o momento a partir do qual começa uma contagem regressiva. Esta função não comanda para acender nem apagar o forno, somente emite um alarme acústico quando o tempo esgotar-se.

Carregue e solte a tecla ☐, aparece:

0.00

Em seguida, mediante as teclas ⊕ e ⊖ programe o tempo desejado.

Ao fim da programação, o tempo partirá no segundo exacto, no display aparece a hora actual.

10:00

No final do tempo tocará um sinal acústico que pode ser parado se for premida uma tecla qualquer (exceto as teclas ⊕ e ⊖) e o símbolo □ apaga-se.

Correção e cancelamento dos dados

• É possível mudar os dados programados a qualquer momento, se for premida a tecla correspondente e premida a tecla ⊕ ou ⊖.
• Ao cancelar a duração de cozedura, cancela-se automaticamente também o final do funcionamento e vice-versa.
• No caso de funcionamento programado, o aparelho não aceita tempos de final de cozedura anteriores ao de início de cozedura propostos pelo próprio aparelho.

Programas de cozedura

! Para todos os programas pode ser definida uma temperatura entre 60°C e MÁX., exceto:.

• BARBECUE (é aconselhável configurar somente em MÁX.);
• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).

Programa de FERMENTAÇÃO

O forno chega a uma temperatura de 40°C que se mantém independentemente da posição do selector do TERMÓSTATO. Este programa é ideal para a fermentação de massas que contêm lêvedo natural.

Programa de FORNO TRADIÇÃO

Ativam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura.

Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações "mignon" em 3 prateleiras simultaneamente.

Programa de FAST COOKING

Ativam-se os elementos aquecedores e entra em funcionamento a ventoinha para proporcionar um calor constante e uniforme. Este programa não necessita de aquecimento prévio. Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

Programa de COZEDURA MÚLTIPLA

Ativam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas

prateleiras no máximo contemporaneamente.

Programa do FORNO PARA PIZZA

Ativam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

Programa de BARBECUE

Ativa-se o elemento aquecedor superior e começa a funcionar o espeto rotatório (se houver). Uma temperatura alta e direta do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada.

Programa de GRATIN

Ativa-se o elemento aquecedor superior e começam a funcionar a ventoinha e o espeto rotatório (se houver). Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno.

Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

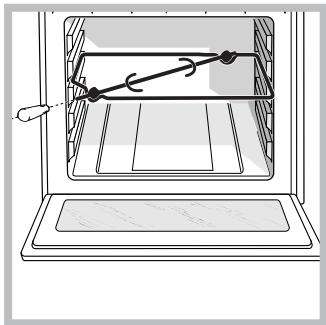

Espeto rotatório (somente em alguns modelos)

Para acionar o espeto rotatório (veja a figura) realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;
2. coloque o suporte do espeto rotatório na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;
3. para ligar o espeto giratório coloque o selector dos PROGRAMAS em ; ! Depois do programa ter iniciado, se abrir a porta, o espeto rotatório pára.

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

COZEDURA MÚLTIPLA

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira embaixo e a grade em cima.

BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.
• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato;

FORNO para PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura

Programmas	Alimentos	Peso (Kg)	Posição das prateleiras	Pré aquecimento (minutos)	Temperatura aconselhada	Duração da cozedura (minutos)
Levitação	Fermentação das massas com lêvedo natural (bolos, pão, tortas doces, croissant etc.)
Forno Tradicional	Pato	1	3	15	200	65-75
	Carne de vitela ou vaca assada	1	3	15	200	70-75
	Carne de porco assada	1	3	15	200	70-80
	Biscoitos (de massa tenra)	-	3	15	180	15-20
	Tortas doces	1	3	15	180	30-35
Forno para Pastéis	Tortas doces	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Pão-de-ló	0.5	3	15	160	25-30
	Crêpes recheadas (em 2 prateleiras)	1.2	2 e 4	15	200	30-35
	Queques pequenos (em 2 prateleiras)	0.6	2 e 4	15	190	20-25
	Salgadinhos folhados como queijo (em 2 prateleiras)	0.4	2 e 4	15	210	15-20
	Bignés (em 3 prateleiras)	0.7	n°1,3 e 5	15	180	20-25
	Biscoitos (em 3 prateleiras)	0.7	n°1,3 e 5	15	180	20-25
	Merengues (em 3 prateleiras)	0.5	n°1,3 e 5	15	90	180
Cozinha Rápida	Congelados
	Pizza	0.3	2	-	250	12
	Misto abóbora e camarão panado	0.4	2	-	200	20
	Torta rústica de espinafre	0.5	2	-	220	30-35
	Panzerotte	0.3	2	-	200	25
	Lasanha	0.5	2	-	200	35
	Pãezinhos doirados	0.4	2	-	180	25-30
	Bolinhos de frango	0.4	2	-	220	15-20
	Pré -cozidos
	Asas de frango doiradas	0.4	2	-	200	20-25
	Comida s Frescas
	Biscoitos (de massa tenra)	0.3	2	-	200	15-18
	Plum cake	0.6	2	-	180	45
	Salgadinhos folhados de queijo	0.2	2	-	210	10-12
Cozedura Múltipla	Pizza (em 2 prateleiras)	1	2 e 4	15	230	15-20
	Lasanha	1	3	10	180	30-35
	Cordeiro	1	2	10	180	40-45
	Frango assado com batatas	1+1	2 e 4	15	200	60-70
	Cavala	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bignés (em 2 prateleiras)	0.5	2 e 4	10	190	20-25
	Biscoitos (em 2 prateleiras)	0.5	2 e 4	10	180	10-15
	Pão-de-ló (em 1 prateleira)	0.5	2	10	170	15-20
	Pão-de-ló (em 2 prateleiras)	1	2 e 4	10	170	20-25
	Tortas salgadas	1.5	3	15	200	25-30
Forno para Pizza	Pizza	0.5	3	15	220	15-20
	Carne de vitela ou vaca assada	1	2	10	220	25-30
	Frango	1	2 o 3	10	180	60-70
Barbecue	Linguado e chocas	0.7	4	-	Max	10-12
	Espetinhos de calamares e camarão	0.6	4	-	Max	8-10
	Chocas	0.6	4	-	Max	10-15
	Filé de bacalhau	0.8	4	-	Max	10-15
	Verduras na grelha	0.4	3 ou 4	-	Max	15-20
	Bife de vitela	0.8	4	-	Max	15-20
	Chouriças	0.6	4	-	Max	15-20
	Hambúrgueres	0.6	4	-	Max	10-12
	Cavala	1	4	-	Max	15-20
	Tostas	n.° 4 e 6	4	-	Max	3-5
	Com espeto giratório (se houver)
	Vitela no espeto	1.0	-	-	Max	80-90
	Frango no espeto	1.5	-	-	Max	70-80
	Cordeiro no espeto	1.0	-	-	Max	70-80
Gratinado	Frango na grelha	1.5	2	10	200	55-60
	Chocas	1.5	2	10	200	30-35
	Com espeto giratório (se houver)
	Vitela no espeto	1.5	-	10	200	70-80
	Cordeiro no espeto	1.5	-	10	200	70-80
	Frango (no espeto) com batatas (na bandeja pingadeira)	-	2	10	200	70-75

Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto.
• Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas de forno para colocar e tirar recipientes;
• Não forre o fundo do forno com folhas de alumínio.
• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder.
• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para deslizar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).
• Não coloque objetos pesados sobre a porta do forno aberta.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de eletricidade.
• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Assistência técnica

Comunique:

• o modelo da máquina (Mod.)
• o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.
• Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, exceto as guias corrediças.

Limpeza da porta

Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);
2. levante e rode as alavancas situadas nas duas dobradiças;

1. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Pressione os grampos F, em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta

realize, na ordem contrária, as mesmas operações.

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada.
2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.
3. Retire a tampa (veja a figura).

Montagem do Kit Guias corrediças

1. Desatarraxe os dois parafusos A (veja a figura). Se o forno for dotado de painéis auto-limpantes, estes resultarão momentaneamente desmontados.
2. Substituir os parafusos A com os parafusos e os espaçadores (B+C) fornecidos com o kit.

C B

1. Atarraxe os novos parafusos B e os respectivos espaçadores C, montando também os painéis auto-limpantes.

1. Fixar os dois encaixes D da guia nos específicos furos situados nas paredes do forno (veja a figura). Os furos para a guia esquerda estão posicionados no alto, os furos para a guia direita estão em baixo.
2. Finalmente, encaixe a guia no espaçador C.

Não inserir as guias corrediças na posição 5.
