ECO9F 1491 - Lavadora HOTPOINT - Manual de uso y guía de instrucciones gratis

Título	Valor / Descripción
Tipo de producto	Lavadora de carga frontal
Capacidad de lavado	9 kg
Velocidad de centrifugado	1400 revoluciones/minuto
Clase energética	A+++
Consumo de agua anual	9900 litros
Consumo de energía anual	173 kWh
Dimensiones aproximadas	85 x 60 x 54 cm
Peso	70 kg
Alimentación eléctrica	230 V
Funciones principales	Programas de lavado variados, inicio diferido, control de espuma
Mantenimiento y limpieza	Limpieza del filtro, limpieza del tambor, mantenimiento de los sellos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto, reparabilidad facilitada
Seguridad	Protección contra desbordamientos, bloqueo para niños
Compatibilidades	Compatible con detergentes líquidos y en polvo

Preguntas frecuentes - ECO9F 1491 HOTPOINT

¿Cómo resolver un problema de arranque de la lavadora HOTPOINT ECO9F 1491?

Verifique que la máquina esté correctamente conectada y que el disyuntor no se haya disparado. Asegúrese también de que la puerta esté bien cerrada, ya que la máquina no arrancará si está abierta.

¿Qué hacer si la lavadora no drena el agua?

Verifique que la manguera de drenaje no esté doblada u obstruida. Asegúrese también de que el filtro de la bomba no esté obstruido por residuos.

¿Por qué la máquina emite un ruido inusual durante el ciclo?

Un ruido inusual puede ser causado por un objeto atascado en el tambor o en la bomba. Verifique el tambor y retire cualquier objeto extraño. Si el ruido persiste, puede tratarse de un problema mecánico que requiere asistencia técnica.

¿Cómo solucionar un problema de fuga de agua?

Verifique las conexiones de las mangueras de entrada y de drenaje para detectar posibles fugas. Inspeccione también el sello de la puerta para asegurarse de que esté en buen estado.

¿Qué hacer si el programa de lavado no se detiene?

Intente poner la máquina en 'Pausa' y luego en 'Cancelar' para reiniciar el ciclo. Si el problema persiste, desenchufe la máquina durante unos minutos antes de volver a enchufarla.

¿Cómo limpiar el filtro de la lavadora?

Localice el filtro, que generalmente se encuentra en la parte frontal de la máquina. Abra la tapa, coloque un recipiente para recoger el agua y luego desenrosque el filtro para limpiarlo. Enjuáguelo con agua clara antes de volver a colocarlo.

¿Por qué el agua de lavado no se calienta?

Verifique que el programa seleccionado requiera agua caliente. Si es así, puede haber un problema con el elemento calefactor que requerirá asistencia técnica.

¿Cómo usar correctamente el dispensador de detergente?

Llene el compartimento del detergente según las instrucciones del fabricante. Utilice las medidas recomendadas para el tipo de lavado que está realizando (normal, delicado, etc.).

¿Qué hacer si la pantalla de la máquina muestra un código de error?

Consulte el manual de usuario para identificar el código de error específico y siga las recomendaciones proporcionadas para resolver el problema.

¿Cómo programar un ciclo de lavado diferido?

Seleccione su programa de lavado deseado y luego utilice la función 'Diferido' para elegir el tiempo de espera antes del inicio del ciclo. Asegúrese de que el compartimento de detergente esté lleno.

MANUAL DE USUARIO ECO9F 1491 HOTPOINT

Desembalaje y nivelacion

Conexiones hidrálicas y electricas

Primer ciclo de lavado

Datasétécnicos

Descripción de la lavadora y comienzo de un programa, 28-29

Panel de control

Pilotos

Poner en marcha un programa

Programas, 30

Tabla de programas

EC09F 1491

Personalizaciones, 31

Seleccionar la temperatura

Seleccionar el centrifugado

Funciones

Detergentes y ropa, 32

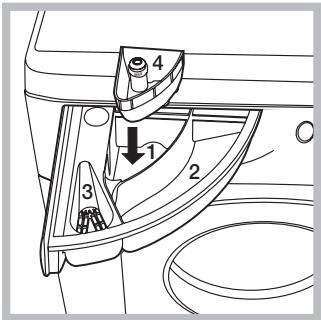

Contenor de detergentes

Ciclo de blanqueo

Preparar la ropa

Prendas especials

Sistema de equilibrado de la energia

Precauciones y consejos, 33

Seguridad general

Eliminaciones

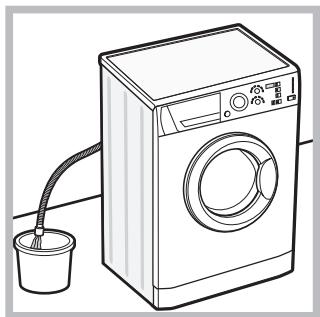

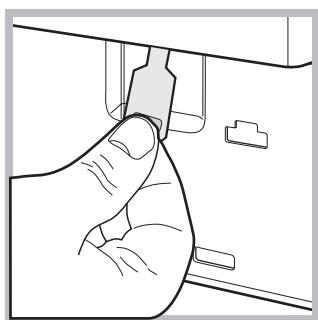

Apertura manual de la puerta

Mantenimiento y@cuidados, 34

Interrumpir el agua y la corriente electrica

Limpiar la lavadora

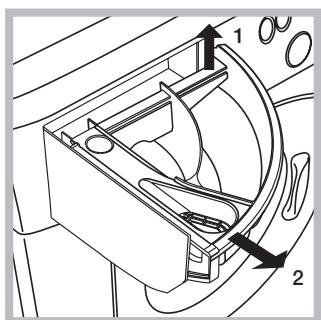

Limpiar el contentedor de detergentes

Cuidar la puerta y el cesto

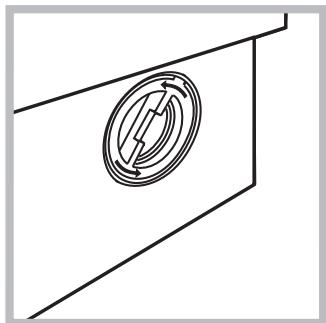

Limpiar la bomba

Controlar el tubo de alimentacion de agua

Anomalías y soluciones, 35

Asistencia, 36

! Es importante conservar este manual para poder consul-. tarlo enequalquiermomento.En caso deventa,decesion o detraslado,verifique que permanezca+junto con la lavadora para informar al nuevo propietario sobre el functiona-. miento y brindar las correspondientes advertencias.
! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.
2. Controle que la lavadora no haya sufrido danos durante el transporte. Si estuviera dañada no la connecte y llame al revendedor.

1. Quite los 4 tornillos de proteccion para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

2. Cubra los orificios con

los tapones de plástico suministrados con el aparato.

1. Conserve todas las piezas: cuando la lavadora deba ser transportada;nuevamente,deferánvoltaracolocarse.

! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún除外o aparato.

1. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclínación medido sobre la superficie de trabajo, no debe superarlos 2^ . Una cuidadasa nivelación brinda estabilidad a laquina y evita vibracio

nes, ruidos y desplazimientos durante el funcionaimiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar bajo de la lavadora un espacio sufiente para la ventilacion.

Conexiones hidrálicas y electricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fria con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté limpida.

1. Conecte el tubo de alimentacion a la lavadora enroscandolo en la toma de agua correspondienteubicada en la parte posterior derecha (arriba) (ver la figura).

2. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida bajo el centro de los values contentsados en la tabla de Datostécnicos (ver la páginacorrespondiente).
! Si la longitud del tubo de alimentacion no es la suficiente, dirjase a unUGCIO especializzato o a un tncico autorizado.
! No utilise nunca tubos ya usados.
! Utilice los suministrados con laquina.

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tuberia de descarga o a una descarga de pared colocadas a una alta del piso entre 65 y 100 cm;

o apóyelo en el borde de un lavamanos o de una banera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja usar tubos de prolongación, si fuera indisponible hacerlo, la prolongaciónDebe tener el mismodímetro del tubo original y no superar los 150 cm.

Conexión electrica

Antes de enchufar el aparato, verifique que:

• la tomaonga la connexion a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la energia maxima de potencia de laquina indicada en la tabla de Datos技术和icos (ver al costo);
• la tensión de alimentación está comprendida dentro de los values indicados en la tabla de Datos技术和s (ver al costo);
• la toma sea compatible con el enchufe de la lavadora. Si no es asi, sustituya la toma o el enchufe.
  ! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligiosodeerla expuesta a la lluvia o a las tormentas.
  ! Una vez instalada la lavadora, la toma de corriente debeser fácilmente accesible.

! No utilise prolongaciones ni conexiones multibles.
! El cable no debe estar plagado ni sufrir compresiones.
! El cable de alimentación debe ser sustituido solo por技术和oranzados.
jAtencion! LaEmpresa fabricante declina toda responsabilitad en caso de que estas normas no Sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, selecciónando el programa 2.

Datas tíncicos
Modelo	ECO9F 1491
Dimensiones	ancho 59,5 cm. altura 85 cm. profundidad 60 cm.
Capacidad	de 1 a 9 kg.
Conexiones eléctricas	ver la plac de caracteristicas tíncicas aplicada en la手机版
Conexiones hidricas	presión Tmaxima 1 MPa (10 bar) presión minima 0,05 MPa (0,5 bar) capacidad del cesto 62 litres
Velocidad de centrifugado	máxima 1400 r.p.m.
Programas de control según la norma EN 60456	programa 6; temperature 60°C; efectuado con 9 kg. dearga.
CE	Estaquina cumple con lo establisho por las siguientes Directivas de la Comu- nidad: - 2004/108/CE (Compatible Electro- magnética) - 2002/96/CE - 2006/95/CE (Baja Tensión)

Descripción de la lavadora y comienzo de un programa

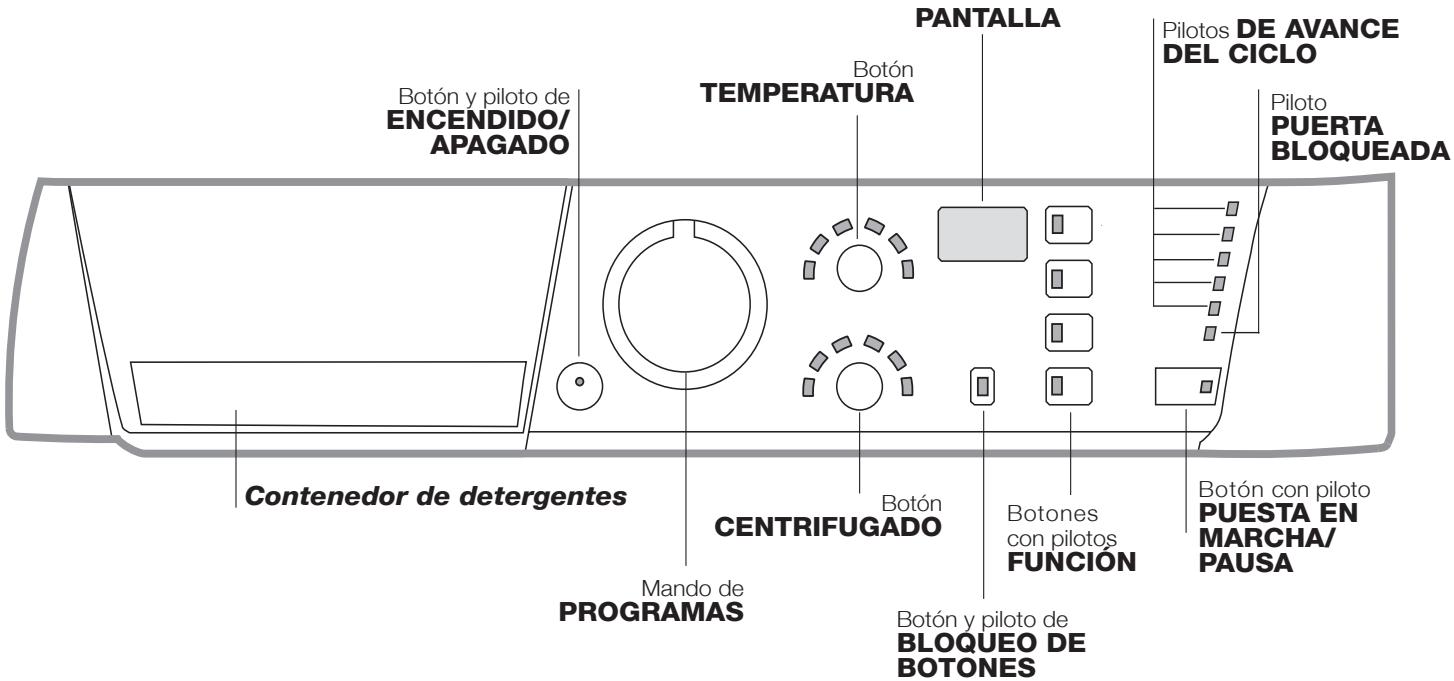

Panel de control

Contenor de detergentes: para cargar detergentes y aditivos (ver "Detergentes y ropa").

Botón y piloto de ENCENDIDO/APAGADO: para encender y apagar laquina.

El piloto iluminado indica que la这其中 is Encendida.

Mando de PROGRAMAS: para elegir los programas.
Durante el funciona el mando no se mueve.

Botón CENTRIFUGADO: para selecciónar el centrifugado o excluirlo (ver "Personalizaciones").

Botón TEMPERATURA: para selecciónar la temperatura o el lavado en frío (ver "Personalizaciones").

PANTALLA: para visualizar el tiempo residual del ciclo de lavado selectionado y, si se ha fijado un comienzo retraso, el tiempo que falta para que comience el lavado.

Botón y piloto de BLOQUEO DE BOTONES: paraactivar o desactivar elbloqueo del panel de mandos.

Botones con pilotos de FUNCION: para selectionar las functions disponibles. El piloto correspondiente a la func tion seleccionada permanecerá encendido.

Pilotos DE AVANCE DEL CICLO: para seguir el estado de avance del programa de lavado.

El piloto encendido indica la fase en bajo.

Piloto PUERTA BLOQUEADA: para saber si la puerta se puedaAbrir (ver la pagina correspondiente).

Botón con piloto PUESTA EN MARCHA/PAUSA: se utilizes para poder en marcha los programas o interruptirlosmomentáneamente.

Nota: Presione este botón para poder enedium a lavado en bajo, el piloto correspondiente centelleará con color anaranjado cuando que el de la fase en bajo permanecerá encendido en forma fija. Si el piloto PUERTA BLOQUEADA ésta apagado, seoulda partir la puerta.

Para que el lavado se reanude a partir del momento en el cui fue interruprado, presione nuevomente este botón.

Modalidad de stand by

Esta lavasecadora está en conformidad con las新品as normativas vinculadas al ahora energetico. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funciona, se activa pasados aproximamente 30 horas. Presionar brevemente el botón ENCENDIDO/APAGADO y esperar que laquina se active.

Pilotos

Los pilotos suministran informacion importante. Heaquilo que nosDICen:

Pilotos fase en bajo

Girando el mando PROGRAMAS, los pilotos se iluminaran indicando las fases que laquina realizará según el programa elegido.

Una vez selección ylisho en marcha el ciclo dellavado desedo, las luces testigo se encenderan progrisivamente para indicar su estado de avance:

Lavado

Aclarado

Centrifugado

Descarga

Fin del Lavado

Botones de funciona y pilotos correspondentes

Selecciónando una función, el piloto correspondiente se iluminará.

Si la funciona selecciónada no es compatible con el programa elegido, el piloto correspondiente centelleará, se emitirá una señal sonora y la funciona no seactivará.

Cuando se selección una función incompatible con otra selecciónadaprecedentemente, permanecera activa sólo laULTima elección realizada.

Pilotos de temperatura

Selecciónando un valor de temperatura, el piloto correspondiente se iluminará.

Pilotos de centrifugado

Selecciónando un valor de centrifugado, el piloto correspondiente se iluminará.

Piloto debloqueo de botones

Para "activar" elbloqueo del panel de control, mantenga presionado el boton durante 2 segundos aproximamente. El piloto encendido indica que el panel de control estábloqueado.De este modo,se evitan modificaciones accidentales de los programas,sobre todos si en la casa hay niños.

Para "desactivar" elbloqueo del panel de control, mantenga presionado el boton durante 2 segundos aproximamente.

O Piloto puerta bloqueada:

El piloto encendido indica que la puerta estábloqueada para impedir aperturas accidentales; antes deAbrir la puerta esnecessary esperar que dicho piloto se apague, de este modo se evitaran daños.

Nota: si la funciona "Programador inicial programa" está activada, la puerta no se可以选择 abrir, para Abrirla se debeponer en pausa laquina presionando el botón PUESTA EN MARCHA/PAUSA.

!El centelleo rápido del piloto PUESTA EN MARCHA/PAU-SA (anaranjado) simultáneamente con el de las失落iones indica una anomalía (ver "Anomalías y soluciones").

Poner en marcha un programa

1. Encienda la lavadora pulsando el botón ENCENDIDO/APAGADO. Todos los pilotos se encenderán durante algunos segundos, bajo permanecerán encendidos sólo los pilotos correspondientes a las configuraciones para el programa selección y centellearé el piloto PUESTA EN MARCHA/PAUSA.
2. Cargue la ropay cierre la puerta.
3. SeLECTIONE el programa deseado con el mando de PROGRAMAS.
4. Fije la temperatura de lavado (ver "Personalizaciones").
5. Fije la velocidad de centrifugado (ver "Personalizaciones").
6. Vierta detergente y aditivos (ver "Detergentes y ropa").
7. Seleccion lasmericanas.
8. Ponga en marcha el programa presionando el botón PUESTA EN MARCHA/PAUSA y el piloto correspondiente permanecerá encendido, bajo y de color verde. Para anular el ciclo selección oonga en pausa laquina presionando el botón PUESTA EN MARCHA/PAUSA y elija un nuevo ciclo.
9. Al final del programa se iluminará el piloto END. El piloto PUERTA BLOQUEADA se apagará indicando que la puerta se puedaAbrir.Extraiga la ropaydeje la puerta semicerrada para permitir que el cesto se seque.

Apague la lavadora presionando el botón ENCENDIDO/APAGADO.

Tabla de programas

Programas	Descripción del Programa	Temp. max. (°C)	Velo-cidad máximo (r.p.m.)	Detergentes				Carga max. (Kg.)	Duración del ciclo
				Prelado	Blan-queador	Lavado	Suavi-zante
Diario (programas para todos los días)									Se pueda controlar la duración de los programas de lavado en la pantalla.
1	Prelavado Algodón 90°C: blancos sumamente sucios.	90°	1400	●	-	●	●	9
2	Algodón: blancs y colores resistentes muy sucios.	60°	1400	-	●	●	●	9
2	Algodón (2): blancs y colores delicados poco sucios.	40°	1400	-	●	●	●	9
3	Algodón de color (3): blancs poco sucios y colores delicados.	40°	1400	-	●	●	●	9
4	Sintético: colores resistentes muy sucios.	60°	800	-	-	●	●	4
4	Sintético: colores resistentes poco sucios.	40°	800	-	-	●	●	4
5	Mix 15": para refrescar rápidamente prendas poco sucías (no se aconseja utilizeslo para lana, seda y prendas para lavar a mano).	30	800	-	-	●	●	1,5
Programas Especiales
6	Ciclo Desinfectante: ropa blanca muy sucia.	90°	1400	-	●	●	●	9
6	Ciclo Desinfectante (1): blancs y colores resistentes muy sucios.	60°	1400	-	-	●	●	9
7	Ciclo Buenos Noches: colores delicados poco sucios.	40°	800	-	-	●	●	4
8	Camisas	40°	600	-	-	●	●	2
9	Seda/Cortinas: para prendas de seda, viscosa, lencería.	30°	0	-	-	●	●	2
10	Lana: para lana, cachemira, etc.	40°	600	-	-	●	●	2
Programas Eco
11	Algodón	aguafría	1400	-	-	●	●	9
12	Sintéticos	aguafría	800	-	-	●	●	3
13	Rápido 30'	aguafría	800	-	-	●	●	3
Programas Parciales
A	Aclarado Algodón	-	1400	-	-	-	●	9
B	Centrifugado Rápido	-	1400	-	-	-	-	9
C	Descarga	-	0	-	-	-	-	9

Los datos relacionos en la tabla tienen un valor indicativo.

Para todos los Test Institutes:

1) Programa de control según la norma EN 60456: selección el programa 6 con una temperatura de 60^ .
2) Programa algodón largo: selección el programa 2 con una temperatura de 40^ .
3) Programa algodón corte: selección el programa 3 con una temperatura de 40^ .

Programas particulares

Mix 15' (programa 5) fue estudiado para lavar prendas ligeramente susidas y en poco tiempo: dura sólo 15 horas y de estaforma permite ahorrar energia y tiempo. SeLECTIONando el programa (5 a 30^ ) es possible lavar conjuntamente tejidos dedistincto tipo (excluidas lana y seda), con una carga maxima de 1,5 kg.

Ciclo Desinfectante (programa 6). Un programa higienizante con elevadas temperatas, prevé el uso del blanqueador con temperatas mayores que 60^ . Para blanquear vierta el blanqueador, los deterentes y los aditivos en los comportimientos correspondientes (ver el párrafo "Contenor de detergentes").

Ciclo Buenos noches (programa 7). Es un ciclo silencioso que puedaeworkar de noche cuando la tarifa energetica es menor. El programa ha sido estudiado para prendas sintéticas y de algodón. Al final del ciclo, laquina se detiene con el agua en la cuba; para realizar el centrifugado y la descarga presione el boton PUESTA EN MARCHA/PAUSA, de lo contrario,soon de 8 hours,laquina los realizara automatistically.

Programas Eco

Los programas Eco ofrecen buenos rendimientos en los lavados a bajas temperatas permitiendo un menor uso de energia electrica con un beneficio para el medio ambiente y un ahorro economico.

Los programas Eco (Algodón, Sintéticos y Rápido 30) han sido 创建os para distinctos temas de tejido y para prendas poco susidas.

Para garantizar un resultado optimo, recomendamos el uso de un detergente liquido. Se aconseja además tratar previamente los pueros, cuellos y manchas.

Selecciónar la temperatura

Presionando el botón TEMPERATURA se seleccióna la temperatura de lavado (ver la Tabla de programas).

La temperatura se pueda disminuir hasta el lavado en frío (3).

Laquina impedirá automatistically selecionar una temperatura mayor que la maxima prevista para cada programa.

Selecciónar elcentrifugado

Presionando el boton CENTRIFUGADO se selecciona la velocidad de centrifugado del programa seleccionado.

Las velocidadesolestimadasprevistaspara losprogramasson:

Programas Velocidad maxima

Algodón 1400 r.p.m.

Sintéticos 800 r.p.m.

Lana 600 r.p.m.

Seda sólo descarga

Se peut disminuir la velocidad de centrifugado o excluirlo selectionando el*simbolo

Laquina impedirá automatistically efectuar un centrifugado a una velocidad mayor que la(Maxima prevista para cada).
programa.

Funciones

Las distinctas functions de lavado previstas por la lavadora permiten Obtener la limpieza y el blanco deseados.

Para activar lasmericanas:

1. presione el botón correspondiente a la función deseada;
2. el encendido del piloto correspondiente indica que la funciona está activa.

Note: El centelleo rápido del piloto indica que la función correspondiente no se pueda selectionar para el programa elegido.

Programador inicio programa

Para selecciónar el comienzo retraso del programalegantido, presione varias vezes el botón hasta visualizar el retraso desrado (de 1 a 24 hs.)

Para desactivar la funciona, presione el botón hasta visualizar el mensaje OFF.

Note: Una vez presionado el botón PUESTA EN MARCHA/PAUSA, se pueda modifier el valor del retraso sólo disminuyendolo.

! Se pueda utiliser en todos los programas.

Super wash

Gracias al uso de una mayorcantidad de agua en la fase inicial del ciclo y al empleo de mayor tiempo, dicha funciona garantiza un lavado conolestos resultados.

No se pueda activar con los programas 5, 6, 9, 10, 11, 12, 13, A, B. C.

Aclarado extra

Al elegir esta funciona augmentará la eficacidia del aclado y se asegurará la Tmaxima eliminación del detergente. Esutil para pieles particulamente sensibles.

! No se pueda activar con los programas 5, 13, B. C.

Plancha fácil

Cuando se selección esta funciona, el lavado y el centrifugado se Modifications para disminir la formación de arrugas. Al finalizar el ciclo, la lavadora realiza lentas rotaciones del cesto; el piloto de la direccion PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán (anaranjado) y el de la fase END permanecerá encendido en forma fija. Para finalizar el ciclo se deben presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL.

En el programa Seda laquina terminaré el ciclo dejoingla ropa en remojo, el piloto de la functiON PLANCHA FACIL y el de PUESTA EN MARCHA/PAUSA centellearan (anaranjado) y el de la fase ACLARADO permanecerá encendido en forma fija. Para descargar el agua y poder sacar la ropa, es necessario presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL.

! No se pueda activar con los programas 5, 6, 7, 10, 11, 12, 13, B. C.

Contenor de detergentes

El bien的结果 del lavado depende también de la cor-recta dosificacion del detergente: si se excede lacantidad, no se lava de manos más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

! No use detergentes para el lavado a mano porque producen demasiada espuma.

Extraiga el contentedor de detergentes e introduzca el detergente o el aditivo de la?siguementeforma:

cubeta 1: Detergente para prelimvado (en polvo)

Antes de verteer el detergente, verifique que no este colocada la cubeta adicular 4.

cubeta 2: Detergente para lavado (en polvo o liquido)

El detergente liquido se debe verte solo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Ciclo de blanqueo

El blanqueo se pueda realizar solo con los programas 2, 3, 6. Vierta el blanqueador en la cubeta adicional 4, el detergente y el suavizante en las correspondientes cubetas y bajo seleccione uno de los programas indicados.

Es adecuado solo para prendas de algodón muy susias.

Preparar la ropa

• Subdivida la ropa según:

• el tipo de tejido / el symbolo en la etiqueta.

• los colores: separe las prendas de color y las blancas.

• Vacie los bollos y controle los botones.

• No supere los values indicados, referidos al peso de la ropa seca:

Tejidos resistentes: max 9 kg.

Tejidos sintéticos: max 4 kg.

Tejidos delicados: max 2 kg.

Lana: max 2 kg.

Cuanto pesa la ropa?

1 sábana 400/500 g
1 funda 150/200 g
1 mantel 400/500 g
1 albornoz 900/1200 g
1 toalla 150/250 g

Prendas especials

Camisas: para lavar camisas de distinctostipsode telas y color,utilice el programa 8.Garantiza su mayoroodido minimizando la formacion de arrugas.

Seda: utilise el programa correspondiente 9 para lavar todas las prendas de seda. Se aconseja el uso de un detergente especialico para prendas delicadas.

Cortinas: piéguelas y colóquelas bajo de unafundao de una bolsa de red. Utilice el programa 9.

Lana: es la una lavadora que ha obtenido el prestigioso Reconocimiento Woolmark Platinum Care (M.0508) otorgado por The Woolmark Company que certifica el lavado en lavadora de todas las prendas de lana, incluidas aquellas que contienen la etiqueta "solo lavado a mano". En consecuencia, con el programa 10 se pueda usar la lavadora con total tranquilidad para lavar todas sus prendas de lana (máx. 2 kg) garantizingla obtencion de los最好的 resultados.

Sistema de equilibrado de la energia

Antes de cada centrifugado, para evaporar vibraciones excesivas y para distribuir la energia de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Siuponés de variedesintentos,la energia todavía no está correctamente equilibrada,laquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excessivo desequilibrio,la lavadora realiza la distribución antes que el centrifugado. Para Obtener una mejor distribución de la energia y sucorrecto equilibrado,se aconseja mezclar prendasgrandes ypegueras.

Precauciones y consejos

! La lavadora fue proyectada y fabricada en conformidad con las normas internzonales de seguidad. Estas advertencias se suministran por razones de seguidad y deben ser leidas atentamente.

Seguridad general

• El aparato no debe ser empleado por personas (ninos inclusos) con capacities fisicas, sensoriales o men-tales reducidas y con experiencias y conocimientos insuficientes, a menos queDICHO uso no se realice bajo la superviación o las instrucciones de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurarse que no juguen con el aparato.
• Este aparato ha sido fabricado para un uso de tipo dométrico exclusivamente.
• No toque laquina con los pies desnudos ni con las manos o los pies mojados o humedes.
• No desenchufe laquina tirando el cable, sino tomando el enchufe.
• No abra el contentedor de detergentes cuando laquina está en funciona bajo.
• No toque el agua de descarga porque pueda alcanzar temperatas elevadas.
• En ningún caso fuercé la puerta: podrá dañarse el mecanismo de seguridad que la protege de apertureas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerquen a laquina cuando está en funciona.
• Durante el lavado, la puerta Tiende a calentarse.
• Si debe ser trasladada,deferan intervenir dos o mas personas,procediendo con el maximum cuidado.Laquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa contrôle que el cesto estávacío.

Eliminaciones

• Eliminación del material de embalaje: respete las normas locales, de este modo, los embalajes PODRAN volver a ser realizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos, los electrodométricos viejos no peuvent ser arrojados en los contenedores Municipales habituales; tener que ser recogidos selectivement para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salute humana y el medioambiente.

El símbolo del cubo de basura tachado semarca sobre todos los productos para recordar al consumidor la obligación deSeparatedlos para la recogida selectiva.

El consumidor debecontactar conla autoridad local o con el vendedor para informarse en relacion a la correcta eleminacion de su electrodomestico viejo.

Apertura manual de la puerta

Si deseña SACAR la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energia electrica, proceda del suiviente modo:

1. desenchufe laquina.
2. verifie que el nivel de agua en el interior de laquina sea inferior al hueco de la puerta; si no es asi, extraiga el agua en excesso utilizingo el tubo de descarga y recogiendola en un balde como se indica en la figura.

1. quite el panel de cobertura delantero de la lavadora con lapellda de un destornillador (ver la figura).

1. utiliser la lengüeta indicada en la figura, tire hacía fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacía abajo y simultanamente abra la puerta.
   5.whelming a montar el panel verificando, antes de empujarlo.
   hacia laquina, que los ganchos se hayan introducido
   en las correspondientes ranuras.

Mantenimiento y@cuidados

Interrumpir el agua y la corriente electrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalacion hidráulica de la lavadora y se elimina el peligro de perdidas.
• Desenchufe laquina cuando laDebe limpie y durante los trabajo de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueda limpar con un paño embarbido en agua tibia y jabón. No use solventa ni productos abrasivos.

Limpiar el contentedor de detergentes

Extraiga el contentedor le-.
vantandolo y tirandolo hacia
fuera (ver la figura).

Lávelo bajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta paraatar que se formen malos olores.

Limpiar la bomba

La lavadora posee una bomba autolimpiente que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monidas, botones) caigan en la precamara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desenchufe laquina.

Para acceder a la precamara:

1. quite el panel que cubre la parte delantera de la lavadora con laapia de un destornillador (ver la figura);

1. desenosque la tapagirandola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

2. limpie con cuidado el interior;

3. vuelva a enroscar la tapsa;
   5.whelming a montar el panel verificando, antes de empujarlo.Hacia laquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentacion al menos una vez al año. Si presenta gritas o rajaduras deben ser sustituido: durante los lavados, las fuertes presiones podrijan provocar roturas imprevistas.

! No utilise nunca tubos ya usados.

Anomalías y soluciones

Puede succeeder que la lavadora no funciona. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia"), controle que no se trate de un problema de fácil solución utilizing lasuma lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora noonga agua (centellea rapidamente el piloto de la primera fase dellavado).

La lavadoraonga y descarga agua continuamente.

La lavadora no descarga o no centrifuga.

La lavadora vibra是多么 durante la centrifugación.

La lavadora pierde agua.

El piloto PUESTA EN MARCHA/PAU-SA (anaranjado) y los pilotos de lasfunciones centellean rápidamente.

Se forma demasiada espuma.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corrente, o no hace contacto.

• En la casa no hay corriente.

• La puerta no está correctamente cerrada.

• El botón ENCENDIDO/APAGADO no ha sido presionado.
• El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.
• El grifo de agua no está abierto.

• Se fijió un retraso de la hora de puesta en marcha (ver "Personalizaciones").

• El tubo de alimentación de agua no está connectado al grifo.

• El tubo estáPEGado.
• El grifo de agua no está abierto.
• En la casa no hay agua.
• No hay suficiente presión.

• El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suejo (ver "Instalacion").

• El extremo del tubo de descarga está sumergido en el agua (ver "Instalación").
• La descarga de pared no posee un respiradero.

Si après de estas verificaciones, el problema no se resuelve, ciderre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los ultimos picos de un edificio, es posible que se verifiquen fenómenos de sifonaje, porarlo la lavadora cargo y descarga agua de modo continuo. Para eliminar este,inconveniente seencuentran disponible en el commercio valvulas especiales que permiten evaporar el sifonaje.

• El programa no prevé la descarga: con algunos programas es Neededo ponera en marchamanualmente.
• Se pueda usar la funciona PLANCHA FÁCIL: para completar el programa, pulse el botón PUESTA EN MARCHAVPAUSA ("Personalizaciones").
• El tubo de descarga estáPLEgado (ver "Instalacion").

• El conductor de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver "Instalación").

• Laquina no está instalada en un lugar plano (ver "Instalación").

• Existe muy poco espacio entre laquina, los muebles y la pared (ver "Instalación").

• El tubo de alimentación de agua no está bien enroscado (ver "Instalación").

• El contentedor de detergentes está obstruido (para limparlo ver "Mantenimiento y;cuidados").

• El tubo de descarga no está bien fjado (ver "Instalación").

• Apane lamaids y desenchufela, espere aproximadamente 1 minuto y bajo eluego vuelva a encenderla.

Si la anomía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es especialico para la lavadora (debe CONTENER的一些 las frases "para lavadora", "a mano o en lavadora" o similares).
• La dosificacion fue excessiva.

Antes de Ilamar al Servicio de Asistencia Técnica:

• Verifique si la anomália la pourrait resolver Ud. solo (ver "Anomalías y soluciones");
• Vuelva aponer en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es asi, llame al Servicio de Asistencia的技术a autorizzato, al numero de téléphone indicado en el certificado de garantía.

! No recurar nunca a技术和 no autorizados.

Comunique:

• el tipo de anomalía;
• el modelos de laMahonia (Mod.);
• el número de série (S/N).

Esta informacion se encuentra en la placaplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

La?singularinformacionesaldoysolaparaEspana.

Para Others países de saber hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano degua de los先进技术
• Desplazamente a su domicilio de los先进技术

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia的技术ica (SAT)

Llame al 902.133.133 y nuestros技术和 intervén con rapidz y eficacia, devolviendo el electrodomestico a sus condi- ciones optimas de funcionaiento.

En el SAT encontrará recambios, accesos y productos especialicos para la limpieza yostenimiento de su electrodoméstico a precios competivos.

ESTAMOS A SU SERVICIO

NL

Nederland

Inhoud

Installatie, 38-39

Indicadores luminosos

Iniciar um programa

Programas, 54

Tabela dos programas

EC09F 1491

O indicator luminoso aceso indica que a这其中 está ligada.

Selector de PROGRAMAS: para programar os programas. Durante o programa o selector permanece parado.

Indicadores luminosos

Os indicadores luminosos fornecem informacoes importantes.

Uma vez selección o iniziado o ciclo de lavagem desajado, osindicadores luminosos se acenderao progressivamente para indicar o estado de avanco:

Lavagem

Enxaguamento

Centrifugação

Descarga

Final da Lavagem

Teclasfuncaoerespectivosindicadoresluminosos

Indicadores luminosos da temperatura

Selecciónando um valor de temperatura o respectivo indicador luminoso acender-se-á.

-0 Indicador luminoso porta bloqueada:

Tecidos sintéticos: max. 4 kg.

Tecidos delicados: max. 2 kg.

Lā: max. 2 kg.

Camisas: Utilize o programa spécifique 8 para lavar camisas de variedos temas de tecido e cores.

Daquina de lavar roupa está a perder agua.
