BEDIENUNGSANLEITUNG ECO9F 1491 HOTPOINT

Entretien et sein, 22

Kleurechte stoffen: max 9 kg

Synthetische stoffen: max 4 kg

Fijne stoffen: max 2 kg

Wol: max 2 kg

Auspacken und Aufstellen

Wasser- und Elektroanschlussse

Erster Waschgang

Technische Daten

Beschreibung des Waschvollautomaten und Starten eines Waschprogramms, 64-65

Bedienblende

Kontrollleuchten

Starten eines Waschprogramms

Waschprogramme, 66

Programmtabelle

EC09F 1491

Personalisierungen, 67

Temperatureinstellung

Schleudereinstellung

Funktionen

Waschmittel und Wäsche, 68

Waschmittelschublade

Bleichen

Vorsortieren der Wäsche

Besondere Wäscheteile

Unwuchtkontrollsystem

Vorsichtsmaßregeln und Hinweise, 69

Allgemeine Sicherheit

Entsorgung

Manuelles Öffnen der Geräteür

Reinigung und Pflege, 70

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Geräteur und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

Störungen und Abhilfe, 71

Kundendienst, 72

DE

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rateziehen zu können. Sorgen Sie davon, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der neue Inhaber die Mänglichkeit hat, diese zu Rate zuziehen.

! Lesen Sie die Hinweiseitte aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerätitte nicht anschließen, sondern den Kundendienst anfordern.

1. Die 4 Transportschutzschrauben herausschrauben und die an der Geräterückwand befindlichen Distanzstücke aus Gummi entfernen (siehe Abbildung).

2. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

3. Sümmtliche Teile aufbewahren: Sollte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

1. Soltte der Boden nicht perfect eben sein, müssen die Unebenheiten durch An-bzw. Ausdrehen der vorderen Stellfuße ausgeglienen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2^ nicht überschreiben. Eine prazise Nivellierung

verleht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusahe und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellüße so reguliert werden, dass ein ausreichender Freiraum zur Belüfung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschluss

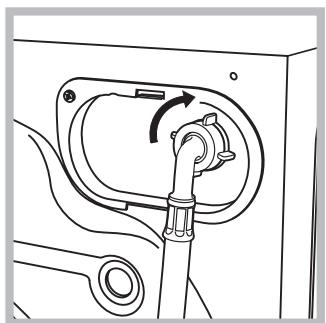

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 34 -GAS-Gewindeanschluss an (siehe Abb.).

Lassen Sie das Wasser vordem Anschluss so langeauslaufen, bis klares Wasseraustritt.

1. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

2. Der Schlaucharf hierbei nicht eingeklemmt oder abgegenknet werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der technischen Daten angegeben sind (siehe nebenstehende Seite).
! Sollete der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
! Verwenden Sie die Schläuche, die mit dem Gerät gefleert wurden.

Anschluss des Ablaufschlauches

SchlieBen Sie den Ablaufschauch ohneihn damit abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hangen Sie diesen mittels des Schlau-chhalters gesichert in ein Becken oder Wanne ein;

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das frei Ablaufschlauchendearf nicht unter Wasser positioniert werden.

! Veränderungsschläuche sollenn nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Veränderung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiben.

Stromanschluss

Vor Einfugen des Netzsteckers in die Steckdose ist sicher-zustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehebenstehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehebenstehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomatarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Esist gefährlich,das Gerät Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installmentem Gerät leicht zugänglich sein.

! Verwenden SieittekeineVerlangerungenoderMehrfachstecker.
! Das Netzkabelarf nichtgebogen bzw.eingeklemmt werden.
! Das Versorgungskabelarf nur durch autorisierte Fachkräfte ausgetauscht werden.
Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen den diese Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm 2 ein.

Technische Daten
Modell	ECO9F 1491
Abmessungen	Breite 59,5 cm Höhe 85 cm Tiefe 60 cm
Fassungsvermögen	1 bis 9 kg
Elektroan-schlüsse	Siehe das am Gerät befindliche Typenschild.
Wasseran-schlüsse	Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 62 Liter
Schleudertou-ren	bis zu 1400 U/min.
Prüfprogramme gemäß EN 60456	Programm 6; Temperatur 60°C; bei einer Lademenge von 9 kg.
CE	Dieses Gerät entspricht den folgen-den EG-Richtlinien: - 2004/108/CE (elettromagnetische Verträglichkeit) - 2006/95/CE (Niederspannung) - 2002/96/CE

Beschreibung des Waschvollautomaten und Starten eines Waschprogramms

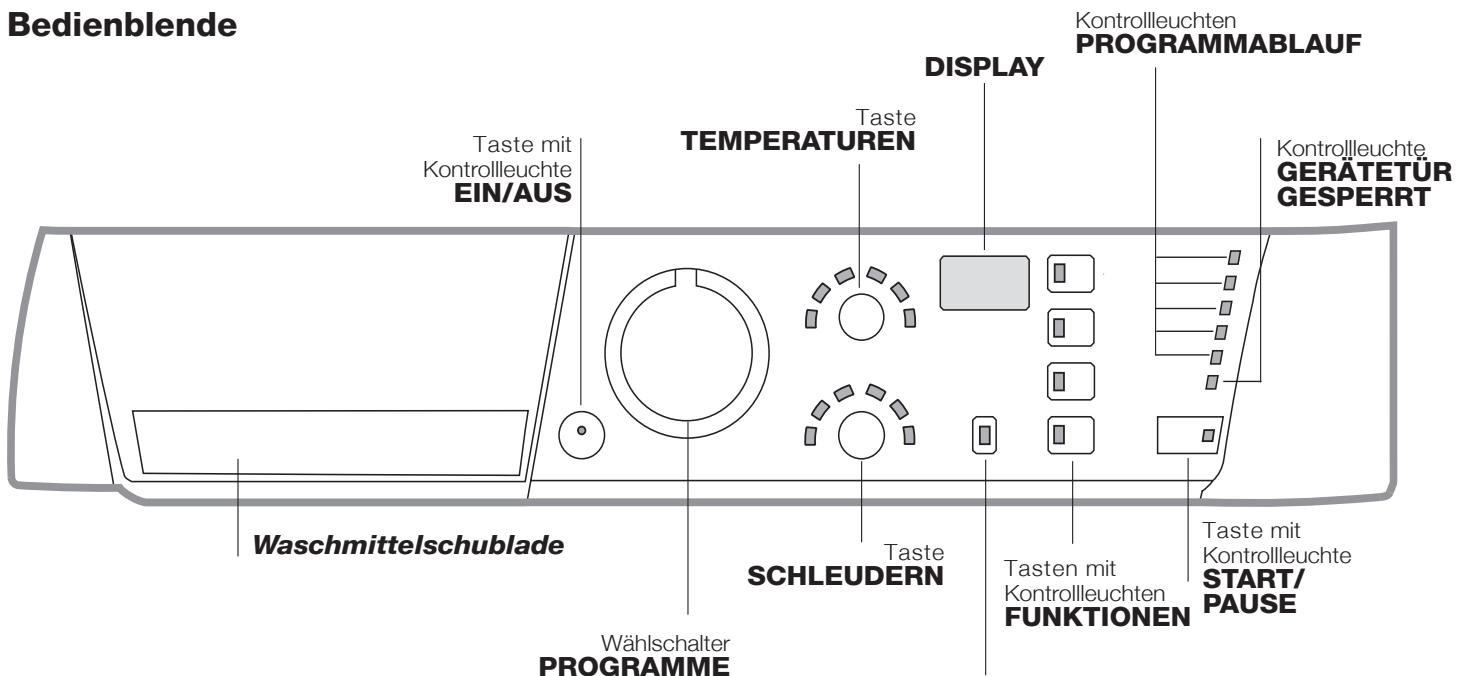

Bedienblende

Taste mit Kontrolleuchte
TASTENSPERRE

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche").

Taste mit Kontrollleuche EIN/AUS: Zum Ein- und Ausschalten Ihres Gerätes. Die eingeschaltete Kontrollleuche zeigt an, dass das Gerät eingeschaltet ist.

Wahlschalter PROGRAMME: Zur Wahl der Waschprogramme. Während des Programmablaufs bleibt der Schalter feststehend.

Taste SCHLEUDERN: oder um das Schleudern auszuschliessen (siehe „Personalisierungen").

Taste TEMPERATUREN: Zur Einstellung der Waschtemperatur oder einer Kaltwäsche (siehe „Personalisierungen").

DISPLAY: Auf thisem wird die Restzeit des eingestellen Waschgangs angezeigt und falls eine Startzeit vorgewählt wurde, die noch bis zum Start des Waschprogramms verbleibende Zeit.

Taste mit Kontrolleuchte TASTENSPERRRE: Zur Aktivierung bzw. Deaktivierung der Bedienblendensperre.

Tasten mit Kontrollleuchten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die der gewählten Einstellung entsprechende Kontrollleuchte bleibt eingeschaltet.

Kontrolleuchten PROGRAMMABLAUF: Zur Kontrolle des Waschprogrammablaufs.

Die eingeschaltete Kontrolleuchte zeigt die laufende Programmphase an.

Kontrolleuchte GERÄTETÜR GESPERRT: Diese Taste zeigt an, ob die Gerätetür geöffnet werden kann oder nicht (siehe Nebenseite).

Taste mit Kontrollleuche START/PAUSE: Mittels dieser Taste werden die Waschprogramme gestartet oder kurz unterbrochen.

NB: Durch Drücken dieser Taste, kann das Waschprogramm zeitweilig unterbrochen werden (Pause). Die entsprechende Kontrollleuche schaltet auf orangefarbenes Blinklicht, die Kontrollleuche der bestehenden Programmphase dagegen schaltet auf Dauerlicht. Sobald die Kontrollleuche GERÄTETÜR GESPERRT erlischt, kann die Gerätetur geöffnet werden.

Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie diese Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschalsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste EIN/AUS und warten Sie, bis sich die Maschine wieder einschaltet.

Kontrollleuchten

Die Kontrollleuchten liefern wichtige Hinweise.

Sie signalisieren:

Laufende Programmphase

Wird der Wahlschalter PROGRAMME gedreht, leuchten die jeweiligen Kontrollleuchten auf und zeigen so die Programmphasen an, die das Gerät auf der Grundlage der Programmwahl durchführren wird.

Wurde das Waschprogramm gewählt und gestartet, leuchten die Kontrollleuchten nach und nach auf, und zeigen so den jeweiligen Programmstand an.

Hauptwäsche

Spülen

Schleudern

Abpumpen

Ende des Waschgangs

Funktionstasten und entsprechende Kontrollleuchten

Nach der Wahl einer Funktion leuchtet die entsprechende-Taste auf.

Ist die gewählte Funktion nicht vereinbar mit dem eingestellen Programm, schaltet die entsprechende Kontrolleuchte auf Blinklicht, es ertont ein akustisches Signal und die Funktion wird nicht aktiviert.

Wird eine Funktion eingestellt, die zu der bereits eingestellen nicht zugeschaltet werden kann, bleibt nur die zuletzt gewähnte aktiv.

Starten eines Waschprogramms

Kontrolleuche Temperature

Nach der Wahl eines Temperaturwertes leuchtet die entsprechende Taste auf.

Kontrolleuche Schleudern

Nach der Wahl einer Schleuderleitung leuchtet die entsprechendeTaste auf.

Kontrolleuche Tastensperre

Zur "Aktivierung" der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Die eingeschaltete Kontrolleuchte zeigt an, dass die Bedienblende gesperrt ist. Auf diese Weise wird verhindert, dass ein Programm ungewollt geändert wird und dient somit vor allem als Kindersicherung. Zur "Deaktivierung" der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

-0 Kontrollleuchte Gerätetür gesperrt:

Ist diese Kontrolleuchte eingeschaltet, bedeutet dies, dass die Gerätetur gespeppt ist, um ungewoltes Öffnen zu vermeiden; warten Sie, bis die Leuchte erlischt, bevor Sie die Gerätetur Öffnen, um Schäden zu vermeiden.

NB: Die Gerätetur kann nicht geöffnet werden, wenn die Funktion "Startzeitvorwahl" aktiviert wurde. Um sie zu öffnen, drücken Sie die Taste START/PAUSE.

! Das rasche Blinken der Kontrollleuche START/PAUSE (orangefarben) bei gleichzeitigem Blinken der Funktion-sleuchten signalisiert eine Gerätestörung (siehe „Störungen und Abhilfe").

1. Schalten Sie das Gerät über die EIN/AUS-Taste ein. Sümmtliche Kontrollleuchten leuchten für eineugekunden auf, dann bleiben die Kontrollleuchten der Einstellungen des ausgewählten Programms eingeschaltet und die Kontrollleuchte START/ PAUSE schaltet auf Blinklicht.
2. Füllen Sie die Wäsche ein, und schließen Sie die Gerätetur.
3. Stellen Sie mittels des Wahlschalters PROGRAMME das gewünschte Programm ein.
4. Stellen Sie die Waschtemperatur ein (siehe „Personalisierungen").
5. Stellen Sie die Schleuderstufe ein (siehe „Personalisierungen").
6. Füllen Sie Waschmittel und Zusätze ein (siehe „Waschmittel und Wäsche").
7. Wahlen Sie die gewünschten Funktionen.
8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrollleuche bleibt eingeschaltet (grünes Dauerlicht). Um die Waschprogramm-Einstellung rückgangig zu machen, muss das Gerät auf Pause geschalte werden. Drücken Sie hierzu die Taste START/PAUSE. Wahlen Sie daraufhin das neue Programm.
9. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte END auf. Die Kontrollleuchte TÜR GESPERRT erlischt, was bedeutet, dass die Gerätetur geöffnet werden kann. Nehmen Sie die Wäsche aus der Maschine und halten Sie die Gerätetur leicht offen stehen, damit die Trommel trocknen kann. Schalten Sie den Waschvollautomaten durch Drücken der EIN/AUS-Taste aus.

Programmlabelle

Waschprogramme	Beschreibung des Programms	Max. Temperature (°C)	Max. Schleier-Geschwindigkeit (U/min)	Waschmittel				Max. Bela-dungs-mentation (kg)	Pro-gramm-dauer
				Vorwach	Bleichmittel	Haup-twäsche	Weichspäuler
Programme für die tägliche Wäsche									Die Waschzeitdauer kann auf dem Display abgegeben werden.
1	Baumwolle + Vorwäsche 90°C: stark verschmutzte Weiß- und farbechte Buntwäsche.	90°	1400	●	-	●	●	9
2	Baumwolle: stark verschmutzte Weiß- und farbechte Buntwäsche.	60°	1400	-	●	●	●	9
2	Baumwolle (2):leitung verschmutzte Weiß- und empfindliche Buntwäsche.	40°	1400	-	●	●	●	9
3	Baumwolle-Buntwäsche (3):leitung verschmutzte Weißwäsche und empfindliche Buntwäsche.	40°	1400	-	●	●	●	9
4	Synthetik: stark verschutzte, farbechte Buntwäsche.	60°	800	-	-	●	●	4
4	Synthetik:leitung verschutzte farbechte Buntwäsche.	40°	800	-	-	●	●	4
5	Mix 15' zum kurzen Auffrischenleitung verschutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30	800	-	-	●	●	1,5
Spezialprogramme
6	Hygiene zyklus 90°C: stark verschutzte Weißwäsche.	90°	1400	-	●	●	●	9
6	Hygiene zyklus 90°C (1): stark verschutzte Weiß- und farbechte Buntwäsche.	60°	1400	-	-	●	●	9
7	Gute Nacht:leitung verschutzte empfindliche Buntwäsche.	40°	800	-	-	●	●	4
8	Oberhemden	40°	600	-	-	●	●	2
9	Seide/Gardinen: leidungsstücke aus Seide, Viskose und Feinwäsche.	30°	0	-	-	●	●	2
10	Wolle: wolle, Kaschmir usw.	40°	600	-	-	●	●	2
Programme Eco
11	Baumwolle	kaltes Wasser	1400	-	-	●	●	9
12	Synthetik	kaltes Wasser	800	-	-	●	●	3
13	Kurz 30'	kaltes Wasser	800	-	-	●	●	3
Teilprogramme
A	Spülen	-	1400	-	-	-	●	9
B	Schleudern	-	1400	-	-	-	-	9
C	Abpumpen	-	0	-	-	-	-	9

Bei den in der Tabelle angegebenen Daten handelt es sich um Richtwerte.

Für alle Testinstitute:

1) Prüfprogramm gemäß EN 60456: Programm 6 und eine Temperatur von 60^ einstellen.
2) Langes Baumwollprogramm: Programm 2 und eine Temperatur von 40^ einstellen.
3) Kurzes Baumwollprogramm: Programm 3 und eine Temperatur von 40^ einstellen.

Sonderprogramme

Mix 15' (Programm 5) Kurzprogramm für die Wäsche möglich verschmutzter Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie diese Waschprogramm (5 bei 30^ ) ein, dann können, bei einer maximalen Lademenge von 1,5 kg, Gewebe entsprechender Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Hygiene zyklus (Programm 6). Ein Programm zur Hygienisierung bei hohen Temperaturen, welches Bleichmittel und eine Waschtemperatur von mehr als 60^ vorsieht. Geben Sie das Bleichmittel, das Waschmittel und die Zusätze in die entsprechenden Kammern (siehe Absatz „Waschmittelschublade").

Gute Nacht (Programm 7). Ein Flüsterprogramm, das nachs und demnach bei verbigttem Nachttarif arbeiten kann. Das Programm wurde für Wäsche aus Kunstfasern und Baumwolle konzipiert. Nach Ablauf des Waschgangs stoppt die Maschine, ohne das Wasser abzupumpen. Um die Schleuder und den Wasserablauf in Gang zu setzen drücken Sie die Taste START/PAUSE, andernfalls setzen die Maschine nach Ablauf von 8 Stunden die Schleuder automatisch in Gang und pumpst das Wasser ab.

Programme Eco

Die Programme Eco biete gute Waschleistungen bei niedrigen Temperatures, was sich in einem geringeren Energieverbrauch zu Gunsten der Umwelt und der Ersparnis auswirkt.

Die Programme Eco (Baumwolle 一 , Synthetik Kurz 30^ ) wurden fur entsprechliche Gewebearten und fur weniger verschmutzte Wäsche entwickelt.

Fur ein optimales Resultat empfehlen wir, ein Flüssigwaschmittel zu verwenden und Manscheten, Kragen und Flecken vorzubehandeln.

Temperatureinstellung

Durch Drücken der Taste "TEMPERATUREN", um die Waschtemperatur einzustellen (siehe Programmtabelle).

Die Temperatur kann bis auf Kaltwäsche (g) herabgesetzt werden.

Der Waschvollautomat verhindert automatisch die Einstellung einer hohenen Schleuderstufe, sollte diese die für das jeweilige

Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

Schleudereinstellung

Durch Drücken der Taste SCHLEUDER wird die Schleudergeschwindigkeit des gewählten Waschprogramms eingestellt.

Folgende Höchstgeschwindigkeiten sind für die einzelnen Programme vorgesehen:

Waschprogramme

Höchstgeschwindigkeit

Baumwolle

1400 U/min

Kunstfasern

800 U/min

Wolle

600 U/min

Seide

nur Wasserablauf

Die Schleudergeschwindigkeit kann herabgesetzt werden. Durch Wahl des Symbols kann die Schleuder gänzlich ausgeschlossen werden.

Der Waschvollautomat verhindert automatisch ein stärkeres Schleudern, sollen these sie das für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

Funktionen

Die verschiedene Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermögliches es Ihnen, hygienisch saubere und weiß Wäische zu erhalten, die ihren Wünschen entspricht.

Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.
2. Das Aufleuchten der entsprechenden Kontrollleuche zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Soltte die Kontrollleuche jedoch auf rasches Blinklicht schalten, dann bedeutet dies, dass die Funktion zu dem eingestillten Programm nicht zugeschaltet werden kann.

Startzeitvorwahr

Zur Vorwahr der Startzeit des eingestellten Pogramms drücken Sie mehrmals die Taste, bis die gewünschte Zeitverschreibung (1 bis 24 Std.) angezeigt wird.

Zur Deaktivierung der Funktion drücken Sie die Taste, bis die Anzeige OFF entscheidt.

N.B.: Ist die Taste START/PAUSE einmal gedrückt, kann die gewährte Zeitverschiebung nur noch verkürzt werden.

Obiges gilt für alle Programme.

Super wash

Dank der Erhöhung der Wassermenge sowie der Waschdauer in der Anfangsphase des Waschvorgangs, garantiert diese Funktion Beste Waschergebnisse.

!These Funktion kann zu den Programmen 5,6,9,10,11,12,13,A,B,C,nicht zugeschaltet werden.

Extra Spülgang

Wahlen Sie diese Funktion, wird die Spulwirkung erhöht, und damit ein optimales Ausspüssen des Waschmittels garantiert. Dies istalanders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

! These Funktion kann zu den Programmen 5, 13, B, C, nicht zugeschaltet werden.

Bügelleicht

Wird these Funktion eingestellt, werden Waschgang und Schleuder entsprechend geändert, um Knitterbildung zu vermeiden. Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrolleuchte der Funktion BÜGELLEICHT und die der Funktion START/PAUSE blinken (orangefarben), die der Phase END bleibt auf Dauerlicht eingeschaltet. Um den Waschgang abzuschreiben, drücken Sie die Taste START/PAUSE oder die Taste BÜGELLEICHT.

Wird das Programm Seide eingestellt, unterbricht Ihr Gerät das Programm, ohne das Wasser abzupumpen, die Kontrolleuche der Funktion BÜGELLEICHT und die der Funktion START/PAUSE blinken (orangefarben), die der Phase SPÜLEN bleibt auf Dauerlicht eingeschaltet. Zum Abpumpen des Wassers und um die Wäsche Herausnahmen zu können, muss die Taste START/PAUSE, oder die Taste „BÜGELLEICHT“ gedrückt werden.

These Funktion kann zu den Programmen 5, 6, 7, 10, 11, 12, 13, B, C, nicht zugeschaltet werden.

Waschmittel und Wäsche

Ein gutes Waschergebnis hangt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sieträgt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

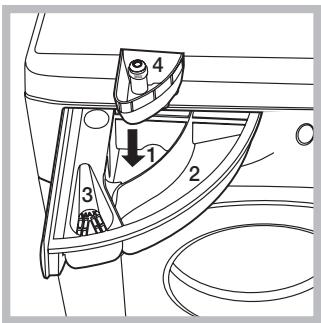

Schublade Herausziehen und Waschmittel oder Zusätze wie folgt einnullen:

In Kammer 1: Wa-

schpulver für die Vorwäsche (Waschpulver)

Vergewissern Sie sich vor Einfüllen des Waschmittels, dass die Zusatzkammer 4 nicht eingesetzt wurde.

In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüller usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Zusätzliche Kammer 4: Bleichmittel

Bleichen

Bleichen ist nur bei den Programmen 2, 3, 6 möglich. Füllen Sie das Bleichmittel in die Dosierkammer 4 ein, und das Waschmittel und den Weichspüler in die entspruchen den Dosierkammern. Stellen Sie dann eines der obigen Programme ein.

These Funktion eignet sich nur für stark verschmutzte Baumwollwäsche.

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

Gewebear / Waschetikettensymbol.

• und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht über-schritten werden:

Widerstandsfähige Gewebe: max 9 kg

Kunstfasergewebe: max 4 kg

Feinwäsche: max 2 kg

Wolle: max 2 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Besondere Wäscheteile

Oberhemden: Wahlen Sie das Spezialprogramm 8 zum Waschen von Oberhemden jeglicher Gewebeart und Farbe.

Es gewährleistet hochste Pflege und weltgehende Vermeidung von Faltenbildung.

Seide: Wahlen Sie das Spezialprogramm 9 zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfeht sich der Einsatz von Feinwaschmittel.

Gardinen: gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma 9 ein.

Wolle: Der Waschvollautomat von ist der einzige, der mit dem „Woolmark Platinum Care“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwäsche“ tragen. Mit dem Programm 10 lassst sich also sümmtliche Wollwäsche (max. 2 kg) bedenkenlos waschen, wobei Beste Resultate gewährleistet sind.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und damit eine korrekte Auswuchtung zu fordern, sollenen große und keine Wäscheteile gemisch eingefüllt werden.

Vorsichtsmaßregeln und Hinweise

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefeliefert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarung und Kenntnis geeignet, es sei dann, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder mussen beaufsichtigt werden, um saferzustellen, dass sie nicht mit dem Gerät speieren.
• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heißt sein.
• Öffnen Sie die Geräteur nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Wahlrend des Waschgangs kann die Gerätetur sehr heißt werden.
• Muss das Gerät versetzt werden, sollenen hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sieitte sicher, dass die Wäschetrommel leer ist.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte)dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Geräteür

Sollete die Gerätür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmer und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose.

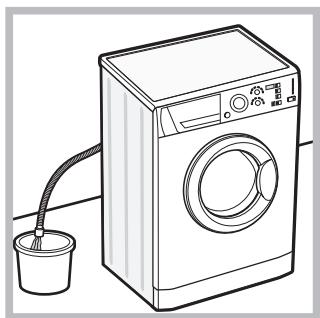

2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetur nicht übersteigt, andernfallsleen Sie das überschüsse Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).

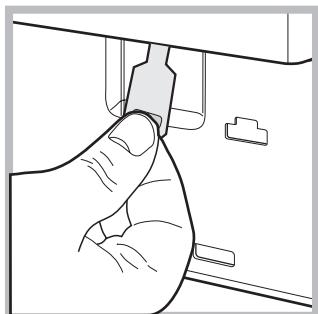

1. Befreien Sie mithilfe der auf der Abbildung veranschaulichen Zunge (nach vorneziehen) die Kunststoff-Spannvorrichtung aus der Arretierung;ziehen Sie letztere dann nach unten und offen Sie gleichzeitig die Geräteür.
2. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringgert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi konnen mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschublade

Heben Sie die Schublade
leicht an undziehen Sie
sie nach vorne hin Heraus
(siehe Abbildung).
Spulen Sie sie regelmäßig
unter fließendem Wasser
gründlich aus.

Pflege der Gerätetur und Trommel

• Lassen Sie die Geräte tür stets weniger als eine Stelle, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüst, eine Wartung ist demnach nicht erforderlich. Es könnte jederoch vorkommen, dass keine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Netzstecker Heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

1. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

2. Reinigen Sie das Innere gründlich;

3. Schrauben Sie den Deckel wieder auf;
4. Bringen Sie die Abdeckung wieder an. Stellen Sie hier bei sichere, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestensomal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms konnte zu plottlichem Platzten führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Störungen und Abhilfe

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst”), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat ladt kein Wasser. Die Kontrollleuche der ersten Waschphase blinkt (rasches Blinklicht).

Der Waschvollautomat ladt laufend Wasser und pumpt es laufend ab.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuche START/PAUSE (orangefarben) und die Funktion-sleuchten blinken (rasches Blinklicht).

Es bildet sich zu viel Schaum.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen.

Die Gerätürwurde nichtvorschriftsmäßig geschlossen.
Die EIN/AUS-Taste wurde nicht gedrückt.
Die Taste START/PAUSE wurde nicht gedrückt.
- Der Wasserhahn ist nicht aufgedreht.
- Es wurde ein verzögerter Start gewählt (siehe „Personalisierungen").

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.

• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe „Installation").

• Das Schlauchende liegt unter Wasser (siehe „Installation").
• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordem den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Starten eines Waschprogramms").
• Die Funktion BÜGELLEICHT wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Personalisierungen").
• Der Ablaufschlauch ist geknickt (siehe „Installation").
  Die Ablaufleitung ist verstoptf.

Die Trommel wurde bei der Installation nicht korrekt befrett (siehe „Installation").
- Der Waschvollautomat stehen nicht eben (siehe „Installation").
- Der Waschvollautomat stehen zu eng zwischen der Wand und einem Möbel (siehe „Installation").

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").
• Die Waschmittelschublade ist verstopt (zur Reinigung siehe „Wartung und Pflege").

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhinca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sieitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein).
• Es wurde zu hoch dosiert.

Bevor Sie sich an den Kundendienst wenden:

• Sollten eine Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlich den Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sieitte Folgendes an:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Daten entnehmer Sieitte dem auf der Ruckseite des Waschvollautomaten und auf der Vorderseite (Geratetur) offen) befindlichen Typenschild.
