Tipo de producto	Taladro percutor (martillo rotativo)
Marca	Hilti
Modelo	TE 1
Dimensiones (L x An x Al)	360 x 80 x 200 mm
Peso	2,3 kg
Alimentación eléctrica	230 V, 50-60 Hz
Potencia absorbida	650 W
Velocidad en vacío	0-1100 rpm
Frecuencia de percusión	0-4200 golpes/min
Capacidad de perforación (hormigón)	máx. 20 mm
Capacidad de perforación (acero)	máx. 13 mm
Capacidad de perforación (madera)	máx. 30 mm
Portaherramientas	SDS-Plus
Funciones principales	Perforación, perforación con percusión, cincelado
Sistema antivibración	Sí
Mantenimiento y limpieza	Limpiar regularmente las ranuras de ventilación, reemplazar los carbones desgastados
Seguridad	Parada de seguridad, embrague de seguridad
Piezas de repuesto y reparabilidad	Carbones, portaherramientas, interruptor disponibles en servicio postventa Hilti
Información general	Manual de instrucciones incluido, garantía del fabricante

Preguntas frecuentes - TE 1 HILTI

¿Cómo cambiar la broca en mi taladro Hilti TE 1?

Para cambiar la broca, tire del portaherramientas SDS-Plus hacia atrás, inserte la broca y luego suelte. Asegúrese de que la broca esté bien bloqueada tirando ligeramente de ella.

¿Cuál es la velocidad de rotación máxima?

La velocidad en vacío máxima es de 1100 rpm. Puede ajustarla mediante la rueda de velocidad ubicada en el gatillo.

¿Cómo activar el modo percusión?

Gire el selector de modo a la posición de martillo (símbolo de martillo). Para perforación normal, seleccione el símbolo de broca. Para cincelado, elija el símbolo de cincel.

¿Por qué mi taladro no gira?

Verifique primero la alimentación eléctrica. Si el cable está dañado, reemplácelo. Luego, revise los carbones: si están desgastados, el taladro puede no arrancar. Consulte el manual para el reemplazo.

¿Qué tipo de aceite usar para el mantenimiento?

Use una grasa especial para martillos perforadores disponible en Hilti. Nunca use aceite de motor estándar. Aplique una pequeña cantidad en el portaherramientas después de cada uso intensivo.

¿Cómo limpiar los carbones?

Desconecte la herramienta. Retire las tapas de los carbones con un destornillador. Saque los carbones y límpielos con un paño seco. Si el desgaste supera la mitad de su longitud, reemplácelos por carbones originales Hilti.

¿El taladro tiene un embrague de seguridad?

Sí, el Hilti TE 1 está equipado con un embrague de seguridad que desacopla la transmisión en caso de bloqueo de la broca, protegiendo así al usuario y a la herramienta.

¿Qué profundidad de perforación en hormigón?

Con una broca adecuada, puede perforar hasta 20 mm de diámetro en hormigón. La profundidad máxima depende de la broca, pero la máquina puede perforar hasta unos 150 mm de profundidad con una broca de 10 mm.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto están disponibles en el servicio postventa Hilti o en el sitio hilti.es. También puede pedirlas a través de distribuidores autorizados. Consulte el número de modelo TE 1.

¿Cómo usar el cincelado?

Gire el selector de modo a la posición cincel (símbolo de cincel). Inserte un cincel SDS-Plus en el portaherramientas. Presione firmemente la herramienta para comenzar el cincelado. No fuerce, deje que la percusión haga el trabajo.

MANUAL DE USUARIO TE 1 HILTI

Manual de instrucciones es

Lea detenidamente el manual de instruc nes antes de la puesta en servicio.

Conservesiempreestemanualde nes cerca de la herramienta.

No entregue nunca la herramienta a ot personas sin adjuntar el manual de ins ciones.

Índice Página

1	Indicaciones generales 44
2	Descripción 45
3	Herramientas 46
4	Datos técnicos 47
5	Indicaciones de seguridad 48
6	Puesta en servicio 51
7	Manejo 51
8	Cuidado y mantenimiento
9	Localización de averías
10	Reciclaje 53
11	Garantía del fabricante de las herramientas 54
12	Declaración de conformidad CE (original) 54

Los números hacen referencia a las ilustraciones de texto que pueden encontrarse en las páginas desplegables correspondientes. Manténgalas desplegadas mientras estudia, el manual de instrucciones.

En este manual de instrucciones, el término "herramienta" se refiere siempre al martillo perforador TE 1

as Componentes de la herramienta, elementos de maruc- nejo y de indicación 1

① Portaútiles
② Conmutador de control
③ Conmutador de giro derecha/izquierda
④ Botón de fijación para funcionamiento continuo
⑤ Tapa guardapolvo
⑥ Empuñadura lateral con tope de profundidad
⑦ Cable de red

1 Indicaciones generales

1.1 Señales de peligro y significado

PELIGRO

Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte.

ADVERTENCIA

Término utilizado para una posible situación peligrosa que puede ocasionar lesiones graves o la mue

PRECAUCIÓN

Término utilizado para una posible situación peligrosa que puede ocasionar lesiones o daños materiales

INDICACIÓN

Término utilizado para indicaciones de uso y demás información de interés.

1.2 Explicación de los pictogramas y otras indicaciones

Símbolos de advertencia

Advertencia de peligro en general

Advertencia de tensión eléctrica peligrosa

Señales prescriptivas

Utilizar protección para los ojos

Utilizar casco de protección

Utilizar protección para los oídos

Utilizar guantes de protección

Utilizar mascarilla ligera

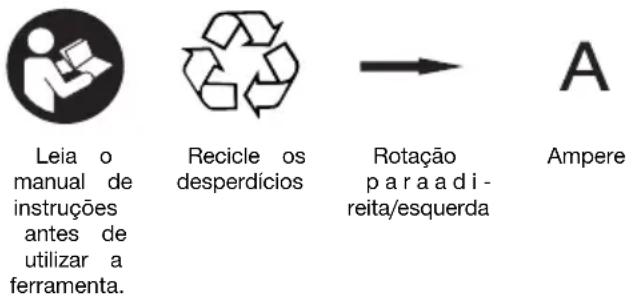

Símbolos

Leer el manual de instruc- ciones antes del uso

Reciclar los materiales usados

Giro dere- cha/izquierda

Amperios

Hz

W

V

/min

Hercios Vatios Voltios Revolucio-

nes por minuto

Ubicación de los datos identificativos de la herramienta

La denominación del modelo y la identificación de se indican en la placa de identificación de su herra. Anote estos datos en su manual de instrucciones y ciónelos siempre que realice alguna consulta a nuestro representantes o al departamento de servicio técnico.

Modelo:

Generación: 02

N.º de serie:

es

2 Descripción

2.1 Uso conforme a las prescripciones

La herramienta es un martillo perforador accionado eléctricamente con un mecanismo de percusión neumático.

Esta herramienta ha sido diseñada para el usuario profesional y solo debe ser manejada, conservada y reparada por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La herramienta y sus dispositivos auxiliares pueden conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.

Las herramientas son aptas para trabajos de taladrado en hormigón y mampostería.

El entorno de trabajo puede ser: obra, taller, renovaciones, mudanzas y obra nueva.

Utilice la herramienta únicamente en lugares secos.

A fin de evitar el riesgo de lesiones, utilice exclusivamente accesorios y herramientas de Hilti.

Siga las indicaciones relativas al manejo, cuidado y mantenimiento que se describen en el manual de instrucciones.

Un funcionamiento correcto sólo es posible con la frecuencia y tensión de alimentación especificada en la placa de identificación.

No utilice la herramienta en lugares donde exista peligro de incendio o explosión.

No deben trabajarse materiales nocivos para la salud (p. ej., amianto).

No está permitido efectuar manipulaciones o modificaciones en la herramienta.

2.2 Portaútiles

Portaútiles TE-C CLICK

2.3 Interruptor

Conmutador de control con control electrónico de velocidad Botón de fijación para funcionamiento continuo Conmutador de giro derecha/izquierda

2.4 Empuñaduras

Empuñadura lateral basculable con tope de profundidad Empuñadura amortiguadora de vibraciones

2.5 Dispositivo de protección

Acoplamiento mecánico de retención

2.6 Lubricación

Engrase

2.7 El suministro del equipamiento de serie incluye los siguientes elementos

1 Herramienta
1 Manual de instrucciones
1 Embalaje de cartón Hilti o maletín

2.8 Uso de alargadores

Utilice sólo alargadores autorizados para el campo de aplicación con sección suficiente. De lo contrario podría generarse una pérdida de potencia de la herramienta y un sobrecalentamiento del cable. Controle regularmente el alargador por si estuviera dañado. Sustituya los alargadores dañados.

Sección mínima recomendada y longitud máxima del cable:

Sección de cable			1,5 mm ^2 2,5 mm ^2	3,5 mm ^2
Tensión de alimentación		110-127	V 30 m 50 m
Tensión de alimentación		220-240	75 m	100 m

No utilice alargadores con una sección de cable de 1,25 mm².

2.9 Alargadores para trabajar al aire libre

Al trabajar al aire libre, utilice únicamente alargadores autorizados que estén correspondientemente identificados.

2.10 Usodeungeneradorotransformador

Esta herramienta puede accionarse desde un generador o un transformador a cargo del operario, si se cumplen las siguientes condiciones: la potencia útil en vatios debe ser al menos el doble de la potencia que fig identificación de la herramienta, la tensión de servicio debe oscilar siempre entre +5 % y -15 % respecto a la tensión nominal, la frecuencia debe ser de 50 a 60 Hz y nunca debe superar 65 Hz y debe existir, además, un regulador de tensión automático con refuerzo de arranque.

No utilice el generador/transformador en ningún caso con varias herramientas a la vez. La conexión y desconexión de otras herramientas puede ocasionar picos de subtensión o sobretensión que pueden dañar la herramienta.

3 Herramientas

Denominación Descripción
Broca de percusión corta			4...18 mm, Taladrar con martillo en hormigón, postería y piedra natural
Broca de percusión larga			4...18 mm, Taladrar con martillo en hormigón, postería y piedra natural

4 Datos técnicos

Reservado el derecho a introducir modificaciones técnicas.

INDICACIÓN

La herramienta está disponible con diferentes voltajes nominales. El voltaje nominal y la potencia nominal de la herramienta figuran en la placa de identificación.

Herramienta TE 1
Potencia nominal 650 W
Intensidad nominal Voltaje nominal 110 V: 6,5	AVoltaje nominal 120 V: 6,5 AVoltaje nominal 127 V: 6,5 AVoltaje nominal 220 V: 3,1 AVoltaje nominal 230 V: 3,0 AVoltaje nominal 240 V: 2,9 A
Frecuencia de red 50...60 Hz
Peso según el procedimiento EPTA 01/2003 2,4	kg
Dimensiones (L x An x Al) 330 mm x 79 mm x 203 mm
Velocidad al taladrar con martillo 0...930/min
Número de impactos 0...4.500 impactos por minuto
Energía por impacto según el procedimiento EPTA,5 J05/2009

Información sobre la herramienta y su aplicación

Potencia de taladrado en hormigón de dureza media 8 mm: 25 cm3/min 10 mm: 33 cm3/min 12 mm: 35 cm3/min

Clase de protección según EN Clase de protección II (aislamiento de protección doble)según EN 60745-1

INDICACIÓN

El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones. El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con útiles de inserción distintos o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo. A fin de obtener un análisis preciso de la carga de vibraciones también deben tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse notablemente durante toda la sesión de trabajo. Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como p. ej.: mantenimiento de la herramienta eléctrica y de los útiles de inserción, manos calientes, organización de los procesos de trabajo.

Información sobre la emisión de ruidos y vibraciones (medición según EN 60745):

Nivel medio de potencia acústica con ponderación A 100 dB (A)

Nivel medio de presión acústica de emisión co89 pde(A) ración A

Incertidumbres para el nivel acústico mencionado3 dB-(A) gún EN 60745

Información adicional conforme a EN 60745

Valores de vibración triaxiales (suma de vectores medición según EN 60745-2-6 vibración)

Taladrar con martillo en hormigón a 15 m/s^2

Incertidumbre (K) 1,5 m/s^2

5 Indicaciones de seguridad

5.1 Indicaciones generales de seguridad para herramientas eléctricas

a)

ADVERTENCIA

Lea con atención todas las instrucciones dicaciones de seguridad. En caso de no tar las instrucciones e indicaciones de seguri que se describen a continuación, podría pro una descarga eléctrica, incendio y/o lesiones Conserve todas las instrucciones e indicac de seguridad para futuras consultas. El té "herramienta eléctrica" empleado en las indicanes de seguridad se refiere a herramientas portátiles, ya sea con cable de red o sin caso de ser accionadas por batería.

5.1.1 Seguridad en el puesto de trabajo

a) Mantenga su área de trabajo limpia y bienada. El desorden o una iluminación deficiente zonas de trabajo pueden provocar accidentes
b) No utilice la herramienta eléctrica en un con peligro de explosión, en el que se tren combustibles líquidos, gases o materia polvo. Las herramientas eléctricas producen chis que pueden llegar a inflamar los materiales ovapores.
c) Mantenga alejados a los niños y otras pe de su puesto de trabajo al emplear la h eléctrica. Una distracción le puede hacer perd control sobre la herramienta.

5.1.2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica del corresponder con la toma de corriente uti No está permitido modificar el enchufe en alguna. No utilice enchufes adaptadores pa herramientas eléctricas con puesta a tierra enchufes sin modificar adecuados a las resp tomas de corriente reducen el riesgo de de eléctrica.
b) Evite el contacto corporal con superficies tengan puesta a tierra, como pueden ser calefacciones, cocinas y frigoríficos. El riesgo quedar expuesto a una descarga eléctrica es si su cuerpo tiene contacto con el suelo.
c) No exponga las herramientas eléctricas a y evite que penetren líquidos en su inter riesgo de recibir descargas eléctricas aumenta penetra agua en la herramienta eléctrica.
d) No utilice el cable de red para transport gar la herramienta eléctrica ni tire de él

extraer el enchufe de la toma de corriente. Ma tenga el cable de red alejado de fuentes de aceite, aristas afiladas o piezas móviles de la herramienta. Los cables de red dañados o enredados pueden provocar descargas eléctricas. e in- espe- dad ducirse graves. ones mino ció- eléctricas cable, cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica.

5.1.3 Seguridad de las personas

a) Ilumi- de las Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con pr dencia. No utilice la herramienta eléctrica si es entorno cansado, ni tampoco después de haber consu- encuen- mido alcohol, drogas o medicamentos.Un mo- al en spas mento de descuido al utilizar la herramienta eléctri podría producir graves lesiones.
b) Utilice el equipo de protección adecuado y llev siempre gafas de protección. El riesgo de lesiones personas se reduce considerablemente si, según el tipo y herramienta aplicación de la herramienta eléctrica empleada, se er el utiliza un equipo de cubierta protectora adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos.
peC) Evite una puesta en marcha fortuita de la herramienta. Asegúrese de que la herramienta eléctrica forma está apagada antes de alzarla, transportarla, co- nectarla a la alimentación de corriente y/o insertar Los la batería. Si transporta la herramienta eléctrica suje efectivas fandola por el interruptor de conexión/desconexión scarga o si introduce el enchufe en la toma de corrien con la herramienta conectada, podría producirse un que accidente.
tubos a) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una mayor herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funciona la lluvia miento.
or El Evite adoptar posturas forzadas. Procure que la si postura sea estable y manténgase siempre en equilibrio.De esta forma podrá controlar mejor la ar o col-

herramienta eléctrica en caso de presentarse situación inesperada.

f) Utilice ropa adecuada. No utilice vestimenta plia ni joyas. Mantenga su pelo, vestiment guantes alejados de las piezas móviles. La timenta suelta, las joyas y el pelo largo se enganchar con las piezas móviles.
g) Siempre que sea posible utilizar equipos o piración o captación de polvo, asegúrese están conectados y de que se utilizan como mente. El uso de un sistema de aspiración los riesgos derivados del polvo.

5.1.4 Uso y manejo de la herramienta eléctr

a) No sobrecargue la herramienta. Utilice la mienta adecuada para el trabajo que se realizar. Con la herramienta apropiada podrá mejor y de modo más seguro dentro del potencia indicado.
b) No utilice herramientas con el interruptor tuoso. Las herramientas que no se puedan c o desconectar son peligrosas y deben reparar
c) Extraiga el enchufe de la toma de corriela batería antes de efectuar cualquier ajusta la herramienta, cambiar accesorios o en de no utilizar la herramienta durante un prolongado. Esta medida preventiva reduce el de conexión accidental de la herramienta elé
d) Guarde las herramientas fuera del alcance niños. Evite que personas no familiarizadas su uso o que no hayan leído este manu trucciones utilicen la herramienta. Las herramientas utilizadas por personas inexpertasson peli
e) Cuide su herramienta eléctrica adecuadamente Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atase y si existen piezas rotas o deterioradas o ran afectar al funcionamiento de la herramient eléctrica. Encargue la reparación de las p defectuosas antes de usar la herramienta trica. Muchos accidentes son consecuencia d mantenimiento inadecuado de la herramienta trica.
f) Mantenga los útiles limpios y afilados. Las mientras de corte bien cuidadas y con arist se atascan menos y se guían con más fado
g) Utilice la herramienta eléctrica, los accesor útiles, etc., de acuerdo con estas instrucci Para ello, tenga en cuenta las condiciones trabajo y la tarea que se va a realizar. E herramientas eléctricas para trabajos diferentes aquellos para los que han sido concebidas resultar peligroso.

5.1.5 Servicio técnico

a) Solicite que un profesional lleve a cabo ción de su herramienta eléctrica y que elclusivamente piezas de repuesto originales.mente así se mantiene la seguridad de la herramienta eléctrica.

3.2 Indicaciones de seguridad para martillos

a) Utilice protección para los oídos. El ruido constante puede reducir la capacidad auditiva. b) y Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del contrapuede causar lesiones.
c) Sujete la herramienta por las empuñaduras aísla de asr. das cuando realice trabajos en los que la heri de que mienta puede entrar en contacto con cables el correctar tricos ocultos o con el propio cable de la he reduce mienta. El contacto con los cables conductores puede traspasar la conductividad a las partes me- licas y producir descargas eléctricas.

herra- 5.3 Indicaciones de seguridad adicionales dispone a

5.3.1 Seguridad de las personas

nargen de ay Mantenga las empuñaduras secas, limpias y sin residuos de aceite o grasa.
defec Asegúrese de que la empuñadura lateral esté onectar correctamente montada y fijada conforme a las urse. prescripciones.
nte) Valice una mascarilla para el polvo.
(1) efectúe pausas durante el trabajo, así como ej caso cicios de relajación y estiramiento de los dedos tiempo para mejorar la circulación.
resgo Es conveniente advertir a los niños de que no ctrica. deben jugar con la herramienta.

de los La herramienta no es apta para el uso por pa con niños o de personas físicamente no preparadas al de que ins no tengan la debida instrucción.

( en g) Evite tocar las piezas en movimiento. No conec grosas la herramienta fuera de la zona de trabajo. Si nte. can piezas en movimiento, en especial herramientas erra- rotativas, pueden ocasionarse lesiones.
carse, Retire siempre hacia atrás el cable eléctrico y que pudie alargador durante el trabajo. Deestaformaseen nienta el peligro de tropiezo por culpa del cable.
El polvo procedente de materiales como pinturas eléc- con plomo, determinadas maderas, minerales y me- e un tal puede ser nocivo para la salud. El contacto eléc- el polvo o su inhalación puede provocar reaccione alérgicas o asfixia al usuario o a personas que s herra- cuentren en su entorno. Existen determinadas clase as afiladas de polvo, como pueden ser el de roble o el de ilidad catalogadas como cancerígenas, especialmente si
ios, se encuentra mezclado con aditivos usados en el ones. tratamiento de la madera (cromato, agente protecto s de para la madera). Únicamente expertos cualificados uso de autorizados a manipular materiales que con- de tengan asbesto. Utilice siempre que sea posible

puede un sistema de aspiración de polvo. Para obtenir un elevado grado de efectividad en la aspiración de polvo, utilice un aspirador de polvo apto por madera y polvo mineral recomendado por Hilti y a repampatible con esta herramienta eléctrica. Protilice caxe que haya una buena ventilación del lugar Solade trabajo. Se recomienda utilizar una mascarilla de protección con filtro de la clase P2. Respe la normativa vigente en su país concerniente al procesamiento de los materiales de trabajo.

5.3.2 Manipulación y utilización segura de las herramientas eléctricas

a) Asegure la pieza de trabajo. Utilice dispos de sujeción o un tornillo de banco para la piezadetrabajo. De estafo de modo más seguro que con la mano y, lado, se podrán mantener libres ambas man el manejo de la herramienta.
b) Compruebe si los útiles presentan el siste inserción adecuado para la herramienta y tán enclavados en el portaútiles conforme prescripciones.
c) En caso de interrupción de la corriente, necte la herramienta y extraiga el enchufe en caso necesario, suelte el bloqueo del tador de control. Esto evita la puesta en involuntaria de la herramienta en caso de o la corriente.
d) Evite un engrase excesivo del extremo de ción de la broca. Durante el funcionamiento podría salpicar desde el interior del portaútil

5.3.3 Seguridad eléctrica

a) Compruebe (sirviéndose, por ejemplo, de un tector de metales) antes de empezar a la zona de trabajo oculta cables eléctricos rías de gas o cañerías de agua. Las parlicas exteriores de la herramienta pueden con electricidad si, por ejemplo, se ha dañado a talmente una conducción eléctrica. Esto conlle peligro grave de descarga eléctrica.
b) Compruebe con regularidad la línea de co de la herramienta y en caso de que tuv encargue su sustitución a un profesional en la materia. Si el cable de conexión o mienta eléctrica está dañado debe reemplar por un cable especial que encontrará en tro servicio postventa. Inspeccione regularm los alargadores y sustitúyalos en caso de estuvieran dañados. Si se daña el cable o el alargador durante el trabajo, evite to cable. Extraiga elenchufeder corriente. Los cables de conexión y los ala dañados son un peligro porque pueden ocas una descarga eléctrica.

c) Encargue la revisión de la herramienta al servicio técnico de Hilti en caso de tratar con frecuentivos materiales conductores a intervalos regulares. El polvo adherido a la superficie de la herramienta, sobre todo el de los materiales conductivos, o la humedad pueden provocar descargas eléctricas bajo por otro condiciones desfavorables.
d) Al trabajar con una herramienta eléctrica al aire bre, asegúrese de que la herramienta esté con tada mediante un interruptor de corriente de efecto (RCD) con un máximo de 30 mA de co de activación a la red eléctrica. El uso de un interruptor de corriente de defecto reduce el riesgo descargas eléctricas.
e) Se recomienda el uso de un interruptor de conmu- corriente de defecto (RCD) con una corriente d servicio desconexión máxima de 30 mA. de vuelva

5.3.4 Puesto de trabajo inser-

a) a Procure que haya una buena ventilación del lugar de trabajo. Los lugares de trabajo mal ventilados pueden perjudicar la salud debido a la carga de polvo.
b) Controle que terceras personas mantengan una distancia de seguridad respecto a su zona de trabajo. Todas las personas que se encuentren en la zona de trabajo deben llevar el equipo seguridad personal. Los fragmentos que pueden desprenderse de la pieza de trabajo o lash mientras rotas pueden salir despedidos y provocar lesiones incluso fuera de la zona de trabajo. c) Durante el proceso de taladrado proteja la zona impuesta al lugar donde se realiza el trabajo, ya que pueden desprenderse cascotes y causar heridas a ciden otras personas.

5.3.5 Equipo de seguridad personal

delatomade

Ellos usuario y las personas que se encuentren en inmediaciones de la zona de uso de la herramiento deberán llevar gafas protectoras adecuadas, casco de seguridad, protección para los oídos, guantes de protección y una mascarilla ligera.

6 Puesta en servicio

6.1 Montaje de la empuñadura lateral 2

PRECAUCIÓN

Retire el tope de profundidad de la empuñadura ral para evitar lesiones.

1. Extraiga el enchufe de red de la toma de

2. Abra el soporte de la empuñadura lateral girando empuñadura.

3. Desplace la empuñadura lateral (banda de sujeción) a través del portaútiles hacia el vástago.
4. Gire la empuñadura lateral hasta la posición deseada.
5. PRECAUCIÓN Asegúrese de que la banda de: jeción esté situada en la ranura de la herram ura late- prevista para tal fin.
   Gire la empuñadura lateral para fijarla.

corriente.

6.2 Uso de un alargador y un generador transformador

C

es

Véase el capítulo Descripción

7 Manejo

ADVERTENCIA

La tensión de alimentación debe coincidir con datos que aparecen en la placa de identifica la herramienta.

PRECAUCIÓN

Asegúrese de que la empuñadura lateral esté tamente montada y fijada conforme a las prnes.

PRECAUCIÓN

Cuando se atasca la broca, la herramienta se lateralmente. Utilice siempre la herramienta con empuñadura lateral y sujétela con ambas ma que se genere un par de torsión y se actimiento de fricción en caso de atasco. Fije de trabajo sueltas con un dispositivo de sujo tornillo de banco.

7.1 Preparación

PRECAUCIÓN

A fin de evitar lesiones, retire el tope de p de la empuñadura lateral y el útil del porta

PRECAUCIÓN

Utilice guantes de protección para cambiar d queéstesecalientadebidoaluso.

7.1.1 Ajuste del tope de profundidad 3

PRECAUCIÓN

Utilice únicamente topes de profundidad que peren los 180 mm de longitud.

1. Abra el soporte de la empuñadura lateral girando empuñadura.
2. Gire la empuñadura lateral hasta la posición deseada.
3. Coloqueeltopealaprofundidad deseada.
   4los Apriete la empuñadura lateral girando el mango, de ción modo que también se fije el tope de profundida

7.1.2 Inserción del útil 4

1. Extraiga el enchufe de red de la toma de corri
2. Compruebe si el extremo de inserción del útil está scripio y ligeramente engrasado. Límpielo y engrá- selo en caso necesario.
3. Compruebe que la falda de obturación de la tapa de protección contra el polvo está limpia y en desvía efecto estado. En caso necesario, limpie la tapa la protección o sustitúyala si la falda de obturación por pesa dañada (véase el capítulo "Cuidado y mantel el acapla-merito").
   as piezas inserte el cincel en el portaútiles y gírelo ejercier ción o un una leve presión hasta que se enclave en las ranuras de la inserción.
4. Inserte el cincel en el portaútiles hasta que encaj de modo audible.
5. Tire del útil para comprobar que está encajado.

profundidad

tilés1.3 Extracción del útil 5

1. Extraiga el enchufe de red de la toma de corrie
2. Abra el portaútiles retirando el bloqueo del útil.
3. Extraíga el útil del portaútiles.

no su-

7.2 Funcionamiento

PRECAUCIÓN

Durante el trabajo pueden desprenderse virutas rial. Utilice gafas de protección, guantes prote y, si no utiliza aspiración de polvo, una ma ligera. El material que sale disparado puede oc lesiones en los ojos y en el cuerpo.

PRECAUCIÓN

Durante el proceso de trabajo se genera ruido, protección para los oídos. Un ruido demasiado puede dañar los oídos.

7.2.1 Procedimiento para trabajar a bajas temperaturas.

INDICACIÓN

La herramienta requiere una temperatura de funcionamiento mínima para que funcione el mecanismo cusión.

Para alcanzar la temperatura mínima de funciona deposite la herramientas sobre la base y deje en vacío durante un breve espacio de tiempo.

proceso las veces que sea necesario hasta que funci el mecanismo percusor.

7.2.2 Perforar con martillo

1. Coloque la empuñadura lateral en la posición deseada y asegúrese de que esté correctamente metada y fijada conforme a las prescripciones.
   de2·mate In serteelenchufedelaherramienta en corriente.

scarilla Sitúe la herramienta con la broca en el punto de perforación deseado.

1. Pulse lentamente el conmutador de control (trabajo con una velocidad reducida hasta que la broca haya centrado en el orificio).

Util Pulse completamente el conmutador de control para poteneguir trabajando con toda la potencia.

1. No aplique una presión excesiva; la potencia de percusión tampoco aumentaría. Si aplica menos presión, la durabilidad del útil se verá beneficiada

2. Para evitar que se desprenda material al perforar, deberá reducir la velocidad justo antes de la peración.

de per- 7.2.3 Giro derecha/izquierda 6

PRECAUCIÓN

El interruptor derecha/izquierda no debe accionarse durante el funcionamiento.

Repita el

Sitúe la palanca de conmutación en la posición de a la derecha" o "Giro a la izquierda".

8 Cuidado y mantenimiento

PRECAUCIÓN

Extraiga el enchufe de red de la toma de

8.1 Cuidado de los útiles

Elimin el as u c i e d a d ad her i day prote j a o superficie de sus útiles frotándolos con un pañ nado de aceite.

8.2 Cuidado de la herramienta

PRECAUCIÓN

Mantenga la herramienta seca, limpia y libre y grasa, en especial las superficies de la e No utilice productos de limpieza que conteng cona.

La carcasa exterior de la herramienta está fabri plástico resistente a los golpes. La empuñadura material elastómero.

No utilice nunca la herramienta si esta tiene obstruidas las ranuras de ventilación. Límpielas cuidadosamente un cepillo seco. Evite la penetración de cuerpo en el interior de la herramienta. Limpie regularn exterior de la herramienta con un paño ligeram medecido. No utilice pulverizadores, aparatos de de vapor o agua corriente para la limpieza, ya afectar a la seguridad eléctrica de la herramienta

8.3 Limpieza y sustitución de la tapa de protecci corriento contra el polvo

Limpie regularmente la tapa de protección situada en portaútiles con un paño limpio y seco. Limpie con cuidado ed falda de obstiución y vuelva a lubricarla ligeramente

o comprigasa Hilti. Sustituya la tapa de protección contra polvo siempre que la falda de obturación esté dañac. Sujete el casquillo por el portaútiles, tire de él hacia sujételo con firmeza y retire la tapa de protección o polvo. Limpie la superficie y coloque una nueva tapa protección contra el polvo. Presione con fuerza hasta de aceite.

npuñadura.

8.4 Mantenimiento

ADVERTENCIA

cada reparación de los componentes eléctricos solo quede llevarla a cabo un técnico electricista cualifi cado.

compruebe regularmente que ninguna de la partes existen s de la herramienta a esté da n a day o elementos de manejo se encuentren en perfecto esta parte funcionamiento. No use la herramienta si alguna para daro dañada o si alguno de los elementos de manejo que funciória correctamente. Encargue la reparación de la herramienta al servicio técnico de Hilti.

8.5 Control después de las tareas de cuidado y mantenimiento	dispositivos de protección y si estos funcionan correcmente.
Una vez realizados los trabajos de cuidado y mantenimiento debe comprobarse si están colocados todos los

9 Localización de averías

Fallo Posible causa		Solución
Laherramientanosepon marcha.	Suministro de corriente interrumpido. Enchufe otra herramienta eléctrica y compruebe si funciona.
	Cable de red o enchufe defectuosos. Comprobación por parte de nico especializado y sustitución en caso necesario.
	Conmutador de control averiado. Comprobación por parte de un técnico especializado y sustitución en caso necesario.
	Error en el sistema eléctrico Encargue la comprobación a personal técnico cualificado.
	Contactos de carbón desgastados Comprobación por parte de un técnico especializado y sustitución en caso necesario.
Sin percusión.	La herramienta está demasiado fría. Asegúrese de que la herramienta alcanza la temperatura de servicio mínima.Véase el capítulo: 7.2.1Procedimiento para trabajar a bajas temperaturas.
La herramienta no desarrolla toda la potencia.	Alargador con sección insuficiente. Utilice un cable alargador con sección suficiente. (Véase el capítulo Descripción)
	Conmutador de control no presio-nado por completo. Presione el conmutador de control hasta el tope.
La broca no se puede desde quear.	Ebo-portaútiles no está retirado por Retire el bloqueo del útil hasta y extraiga el útil.
La broca no arranca material.	La herramienta está ajustada Commigite la herramienta a giro a la ala izquierda. derecha.

10 Reciclaje

Gran parte de las herramientas Hilti están fabricadas con materiales reutilizables. La condición para dicha reutilización es una separación de materiales adecuada. En muchos países, Hilti ya dispone de un servicio de recogida de la herramienta usada. Póngase en contacto con el servicio de atención al cliente de Hilti o con su asesor de ventas.

Solo para países de la Unión Europea

¡No deseche las herramientas eléctricas junto con los residuos domésticos!

De acuerdo con la directiva europea sobre residuos de aparatos eléctricos y electrónicos, así como su traslado a la legislación nacional, las herramientas eléctricas usadas se someterán a una recogida selectiva y a una reutilización compatible con el medio ambiente.

11 Garantía del fabricante de las herramientas

Hilti garantiza la herramienta suministrada contra fallo de material y de fabricación. Esta garantía a condición de que la herramienta sea utilizada jada, limpiada y revisada en conformidad con e de instrucciones de Hilti, y de que el sistema sea salvaguardado, es decir, que se utilicen en mienta exclusivamente consumibles, accesorios y de recambio originales de Hilti.

Esta garantía abarca la reparación gratuita o la tución sin cargo de las piezas defectuosas dura la vida útil de la herramienta. La garantía no piezas sometidas a un desgaste normal.

Quedan excluidas otras condiciones que no s las expuestas, siempre que esta condición no contraria a las prescripciones nacionales vigen

Hidi no acepta la responsabilidad especialmente en relacióngaon deterioros, pérdidas o gastos directos, indirectos, accidentales o consecutivos, en relación el corandal utilización o a causa de la imposibilidad o utilización de la herramienta para cualquiera de su finalidades. Quedan excluidas en particular todas las pígarantías tácitas relacionadas con la utilización y la idoneidad para una finalidad precisa.

Subati-toda reparación o recambio, les rogamos que el anta teodamiento o laspiezasen cuestióna la dirección de cuborganización de venta Hilti más cercana inmediatament después de la constatación del defecto.

eástas son las únicas obligaciones de Hilti en materia de garantía, las cuales anulan toda declaración ante- tesor o contemporánea, del mismo modo que todos lo acuerdos orales o escritos en relación con las garan

12 Declaración de conformidad CE (original)

Denominación: Martillo perforador
Denominación del modelo:	TE 1
Generación: 02
Año de fabricación: 2008

Garantizamos que este producto cumple las siguientes normas y directrices: 2004/108/CE, 2006/42/CE, 2011/65/EU, EN 60745-1, EN 60745-2-6, EN ISO

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

Paolo Luccini

Jan Doongaji

Documentación técnica de:

Use máscara antipoeiras

Símbolos

2.7 Incluido no fornecimento

4 Características técnicas

5.3.3 Segurança eléctrica tos de

melhorar

e Técnica Hilti. ectóra cón trapóno e ovedante
