Tipo de producto	Estación meteorológica inalámbrica
Marca	TFA
Modelo	60.4510.01
Dimensiones de la pantalla	Aproximadamente 150 x 100 x 20 mm
Peso de la pantalla	Aproximadamente 200 g
Alimentación de la pantalla	2 pilas AAA (no incluidas)
Alimentación del sensor exterior	2 pilas AA (no incluidas)
Alcance de transmisión	Hasta 30 metros en campo abierto
Frecuencia de radio	433 MHz
Temperatura interior	Medición de 0°C a +50°C
Temperatura exterior	Medición de -20°C a +60°C
Humedad interior	20% a 95% HR
Humedad exterior	20% a 95% HR
Presión atmosférica	Visualización en hPa con tendencia
Pronóstico del tiempo	Símbolos: soleado, nublado, lluvioso, etc.
Reloj y despertador	Reloj controlado por radio DCF77, alarma
Calendario	Visualización del día y la fecha
Fase lunar	No disponible en este modelo
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	No exponer a la humedad excesiva ni a golpes. Mantener fuera del alcance de los niños.
Piezas de repuesto y reparabilidad	Sensor exterior disponible por separado. Pilas reemplazables por el usuario.
Información general	Pantalla LCD retroiluminada, soporte de mesa y fijación mural.

Preguntas frecuentes - 60.4510.01 TFA

¿Cómo ajustar la hora en la estación meteorológica TFA 60.4510.01?

La hora se ajusta automáticamente mediante la señal de radio DCF77. Para un ajuste manual, mantenga presionada la tecla SET durante 3 segundos, luego ajuste con las teclas + y -.

¿Por qué mi sensor exterior no muestra ningún dato?

Verifique que las pilas del sensor estén correctamente instaladas y que la distancia con la pantalla no supere los 30 metros. Intente acercar el sensor o reiniciarlo retirando las pilas durante 10 segundos.

¿Cómo interpretar los símbolos del pronóstico del tiempo?

Los símbolos indican la tendencia: sol para buen tiempo, nubes para nublado, lluvia para lluvioso, etc. La tendencia se basa en la presión atmosférica.

¿La estación muestra la fase lunar?

No, el modelo TFA 60.4510.01 no dispone de la función de fase lunar. Encontrará esta opción en otros modelos TFA.

¿Cómo cambiar las pilas de la estación y del sensor?

Para la pantalla, abra el compartimiento de pilas en la parte posterior e inserte 2 pilas AAA. Para el sensor exterior, use 2 pilas AA. Respete la polaridad indicada.

¿Qué hacer si la pantalla permanece negra o no se enciende?

Verifique el estado de las pilas, reemplácelas si es necesario. Asegúrese de que la retroiluminación esté activada (tecla LIGHT). Si nada funciona, contacte al servicio postventa.

¿Cómo limpiar la estación meteorológica?

Use un paño suave y seco. No use nunca productos abrasivos ni disolventes que podrían dañar la pantalla o la carcasa.

¿Es posible añadir un segundo sensor exterior?

Este modelo no está diseñado para aceptar múltiples sensores. Puede, sin embargo, reemplazar el sensor original por otro de la misma referencia.

¿Cómo fijar la estación a la pared?

Use la muesca en la parte posterior de la pantalla para colgarla de un gancho o un tornillo. Asegúrese de que el soporte sea sólido.

¿La estación muestra la humedad exterior?

Sí, el sensor exterior transmite tanto la temperatura como la humedad. Los valores aparecen en la pantalla en las áreas dedicadas.

MANUAL DE USUARIO 60.4510.01 TFA

Instrucciones de uso

TFA

Instruction manuals

www.tfa-dostmann.de/en/service/downloads/instruction-manuals

Kat. Nr. 60.4510.01

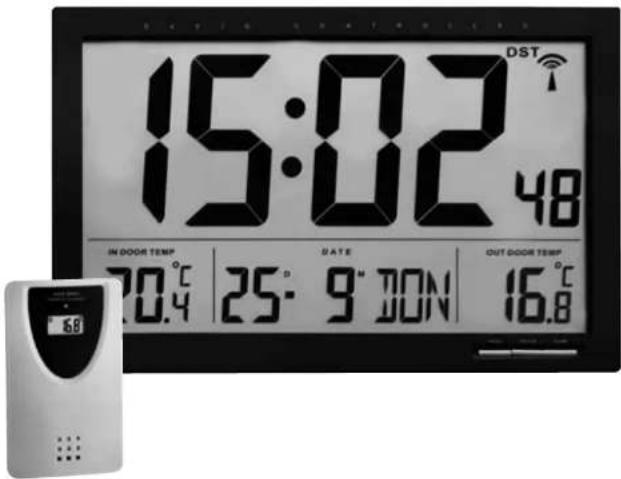

Reloj radiocontrolado con temperatura exterior e interior

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

- Lea detenidamente las instrucciones de uso.

De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y recibirá consejos sobre cómo actuar en caso de averia.

- Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, prevista legalmente debido a un uso incorrecto.

- No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura incorrecta y de las consecuencias que pueden derivarse de tales.

- Tenga en cuenta ante todo las advertencias de seguridad.

- Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

• Reloj radiocontrolado

• Emisor externo (30.3210.10)

• Pilas 4 x 1,5 V AA, 2 x 1,5 V AAA

- Instrucciones de uso

1. Ambito de aplicación y ventajas de su nuevo dispositivo

- Reloj radiocontrolado de alta precisión

- Visualición de la temperatura exterior a través de emisor (433 MHz), con rango de hasta 100 m (campo libre)

• Temperatura interior

- Alarma con función snooze

- Visualización del día de semana y la fecha en 8 idiomas

- Posibilidad de ajuste manual y zona horaria

• Alarma de temperatura

- Ideal para casa, la oficina, la sala de espera, el área de vestíbulo o recepción y como regalo

• Montaje de pared o sobremesa

4. Para su seguridad

- El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

- No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

¡Precaución!

Riesgo de lesiones:

- Mantenga los dispositivos y las pilas fuera del alcance de los niños.

- Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.

- No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión. - Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.

- Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

Reloj radiocontrolado con temperatura exterior e interior

¡Advertencias importantes sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerio de la humedad.

5. Componentes y teclas

5.1 Reloj radiocontrolado

Pantalla LCD (Fig. 1)

A1: Símbolo señal de radio

A3: Hora con segundos

A5: Fecha con día de la semana

Teclas frente (Fig. 1)

B1: Tecta MODE

B3: Tecla ALARM

Teclas detrás (Fig. 2)

B4: Tecta+1 12/24

B6: Tecta SEARCH

B8: Tecla ALERT

A2: Símbolo de alarma

A4: Temperatura interna

A6: Temperatura exterior

B2: Tecla SNOOZE

Cuerpo (Fig. 2)

C1: Colgadores para pared C2: Soporte (desplegable)

C3: Compartimiento de las pilas

5.2 Emisor externo

Parte anterior (Fig. 1)

D1: Lámpara de control LED

BS: Tecla - 1 °C/°F

B7: Tedia RESET

Parte posterior (Fig. 2)

D3: Compartimiento de las pilas

DS: Soporte (desplegable)

D2: Indicación de la temperatura exterior

En el compartimiento de las pilas:

Tecia RESET Tecla°C/°F

6. Puesta en marcha

• Coloque el reloj radiocontrolado y el emisor externo sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuentes de interferencias próximas (aparatos electrónicos y sistemas de radio).
• Abra el compartimiento de las pilas del reioj radiocontrolado y quite la tira de interrupción de la pila. Cierre la tapa de nuevo. Todos los segmentos se muestran.
• Saque la película de protección del display.
• Abra el compartimiento de las pilas del emisor externo, mediante el soporto y tire de la tapa hacia abajo. Inserte las pilas 2 x 1,5 V AAA observando la polaridad correcta (vea marca). Todos los segmentos se muestran. La luz de control se ilumina brevemente. La temperatura exterior se muestra. Pulse la tecla "CI"F en el compartimiento de las pilas del emisor podrá seleccionar entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit). Cierre la tapa de nuevo.
• La temperatura interna se muestra en la pantalla del reloj radiocontrolado y el reloj intenta de recibir la temperatura exterior y el símbolo de recepción parpadea.
• Si no se recibe la temperatura exterior, aparece en la pantalla del reloj radiocontrolado “---”. Compruebe las pilas e inicie un nuevo intento. Elimine las posibles fuentes de interferencia.

E

Reloj radiocontrolado con temperatura exterior e interior

E

- También puede comenzar la inicialización manualmente. Mantenga pulsada la tecla SEARCH en el reloj radiocontrolado durante tres segundos. El reloj radiocontrolado intenta de nuevo de recibir la temperatura exterior. Mantenga pulsada la tecla RESET en el compartimiento de las pilas del emisor externo durante tres segundos.

7. Recepción de la hora controlada por radio

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha recibido el código de horario después 5 minutos se muestra la hora controlada por radio y el símbolo de recepción DCF constantemente en la pantalla.
• Si no ha recibido ninguna señal DCF, puede comenzar la inicialización manualmente.
• Mantenga pulsada la tecla - I °CI°F durante tres segundos.
• El símbolo de recepción DCF parpadea.
• Interrumpa el intento de recepción manteniendo pulsada la tecla - 1 °CI ^F durante 3 segundos. El símbolo de recepción DCF desaparece.
• La recepción de la señal DCF se llevará a cabo diariamente a las 3.00 de la madrugada. Si la recepción del reloj a las 3.00 no tiene éxito, se llevará a cabo hasta las 6.00 de la mañana nuevos intentos de recepción.

- Hay tres tipos de símbolos recibidos:

parpadea - recepción activa

se mantiene - recepción exitosa

ningún símbolo - Ninguna recepción de DCF / Ajustar la hora manualmente

- Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente. En tal caso el reloj funciona como un reloj normal de cuarzo (véase Ajuste manual de la hora y calendario).

7.1 Indicaciones para la recepción de la hora controlada por radio

La transmisión de la hora se realiza por medio de un reloj atómico de cesio radiocontrolado a través de, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitida desde Mainflingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (75, kHz) con un alcance de aprox. 1.500 km. Incluso el cambio de la hora de verano e invierno se produce automáticamente. Durante el tiempo de verano aparece DST en la pantalla. La recepción depende básicamente de la situación geográfica. Generalmente éste debería funcionar de forma óptima en un radio de 1.500 km en torno a Frankfurt.

Siga por favor las indicaciones siguientes:

• Es recomendable mantener una distancia de como mínimo 1,5 - 2 metros de posibles aparatos perturbadores tales como pantallas de ordenadores y televisores.
• En construcciones de hormigón armado (só tanos, superestructuras), la señal recibida es evidentemente más debil. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana para obtener una mejor recepción.
• Por las noches las perturbaciones atmosféricas suelen ser reducidas y se dispone de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

8. Manejo

• Durante la recepción de la temperatura exterior y la hora no es posible el funcionamiento de las teclas.
• Mantenga pulsada la tecla + 1 12/24 o - 1 °C/°F en el modo de ajuste, accederá a la pasada rápida.
• El dispositivo sale automáticamente del modo de ajuste si no se presiona la tecla durante 15 segundos.

Reloj radiocontrolado con temperatura exterior e interior

8.1 Ajuste manual de la hora y calendario

• Mantenga pulsada la tecla MODE durante tres segundos.
• La indicación de la hora parpadea en la pantalla
• Aiuste las horas con la tecla + 1 12/24 o - 1 °Cl°F.
• Pulse otra vez la tecla MODE y puede sucesivamente dirigir los minutos, los segundos, el año, la indicación de la fecha, D/M (fecha europea) o MID (fecha americana), el mes, el día, el idioma para el día de la semana (nivel preseleccionado: GER) y la zona horaria (nivel preseleccionado: 0) puede ajustar con la tecla + / 12/24 o - I °C/°F.
• Confirme la entrada con la tecla MODE
• Con la tecla + I 12/24 puede en modo normal seleccionar entre el sistema de 24 o 12 horas. (AM o PM aparece en la pantalla).
• Si la recepción de la señal de radio para la hora es exitosa el tiempo ajustado manualmente se sobrescribe.

8.1.1 Ajuste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria (-12/+12).
• La corrección de la zona horaria es necesaria cuando se pueda recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).
• Mantenga pulsada la tecla + I 12/24 o - I °Cl°F.
• Confirme la entrada con la tecla MODE.

8.1.2 Configuración de idioma para el día la semana

- En el modo de ajuste puede ajustar el idioma para el día de la semana: alemán (GER - nivel preseleccionado), francés (FRA), español (ESP), italiano (ITA), holandés (NET), danés (DAN), ruso (RU) e inglés (EN).

8.2 Ajuste de la alarma

• Pulse la tecla MODE en el modo normal.
• AL y 7:00 (nivel preseleccionada) o la indicación de la última hora de la alarma se muestra en la pantalla.
• Mantenga pulsada la tecla MODE.
  • La indicación de la hora parpadea
• Ajuste las horas con la tecla + / 12/24 o - / °C/°F.
• Confirme la entrada con la tecla MODE e introduzca los minutos.
• Pulse otra vez la tecla MODE, para volver a la hora actual.
• Para activar la función de la alarma, pulse la tecla ALARM.
• El símbolo de alarma aparece en la pantalla.
• Cuando llegue la hora de la alarma, el despertador comienza a sonar.
• El símbolo de alarma parpadea.
• Pulse cualquier tecla y la función de la alarma se termina.
• Si la alarma no se interrumpe, el tono creciente de la alarma se apaga automáticamente después de unos minutos y se activa de nuevo a la misma hora.
• Cuando suena la alarma, pulse la tecla SNOOZE para activar la función de snooze.
• Si la función de snooze se encuentra activada, Zz parpadea en la pantalla.
• La alarma se interrumpe durante 5 minutos.
• La función de snooze se puede activar hasta siete veces.
• Pulse la tecla ALARM, para apagar la función de alarma y snooze.
• El símbolo de la snooze y el símbolo de la alarma desaparecen en la pantalla.

8.3 Ajuste de la unidad de temperatura

- Pulse la tecla - I °C°F para seleccionar entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit).

Reloj radiocontrolado con temperatura exterior e interior

8.4 Alarma de la temperatura exterior

• Mantenga pulsada la tecla ALERT durante 3 segundos.
• En la pantalla aparece 10 °C (nivel preseleccionado) o el último límite superior de la temperatura ajustado.
• Ajuste con la tecla + I 12/24 o - I °Cl°F el límite superior de la temperatura deseada.
• Confirme con la tecla ALERT.
• En la pantalla aparece -20°C (nivel preseleccionado) o el último límite inferior de la temperatura ajustado.
• Ajuste con la tecla + 1 12/24 o - 1 °C/°F el límite inferior de temperatura deseada.
• Confirme con la tecla ALERT.
• La función de la alarma se activa. En la pantalla aparece
• Pulse otra vez la tecla ALERT, para desactivar las funciones de las alarmas.
  • En la pantalla desaparece
• En fallo de alarma el simbolo correspondiente parpadea y suena una señal acústica corta. Finali-ce la alarma con cualquier tecla.

9. Instalación y fijación del reloj radiocontrolado y del emisor externo

• Busque un lugar sombreado y protegido de la lluvia para poner el emisor externo. (Luz solar directa y humedad permanente perjudica innecesariamente los componentes electrónicos).
• Instale el reloj radiocontrolado con el soporte en el salón. Con el soporte de pared puede colgar el dispositivo en la pared. Evite la proximidad a otros aparatos eléctricos (Televisor, ordenador, teléfonos móviles) y objetos metálicos macizos.
• Compruebe si se produce la transmisión de los valores medidos del emisor externo en el lugar de instalación deseado para el reloj radiocontrolado (alcance en campo libre hasta 100 metros), con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance de transmisión.
• Busque posiblemente un lugar nuevo para el emisor externo y / o reloj radiocontrolado.
• Si la transmisión ha sido exitosa puede fijar el emisor externo.

10. Cuidado y mantenimiento

• Limpie los dispositivos con un paño suave, ligeramente humedecido. ¡No utilice medio abrasivo ni disolventes!
• Extraiga las pilas si no va a usar el emisor externo y el reloj radiocontrolado por un largo periodo de tiempo.
• Mantenga los dispositivos en un lugar seco.

10.1 Cambio de las pilas

• En cuanto aparezca el simbolo de la pila del reloj radiocontrolado al lado de la temperatura exterior o en la pantalla del transmisor, cambie las pilas del transmisor.
• Abra el compartimiento de las pilas del emisor externo, mediante el soporto y tire de la tapa hacia abajo.
• Introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Una vez que las funciones estén débiles del reloj radiocontrolado, cambie las pilas.
• Abra el compartimiento de las pilas del reloj radiocontrolado.
• Introduzca cuatro pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Atención:

Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor externo y el reloj radiocontrolado; por esta razón, deben introducirse las pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor.

Reloj radiocontrolado con temperatura exterior e interior

11. Averías

Problema Solución de averías

Ninguna indicación de relojradiocontrolado y emisor externo →	Asegúrese que las pilas estén colocadas con la polaridad correcta→ Camblar las pilas
Ninguna recepción de la señal→ DCF puede iniciar la inicialización manualmente→ Intentar la recepción de noche→ Elegir otro lugar para el dispositivo→ Ajustar la hora manualmente→ Elimine las fuentes de interferencia.→ Vuelva a la puesta en marcha del reloj radiocontrolado de acuerdo a las instrucciones
Ninguna recepción del señal → Ningún emisor externo instaladodel emisor externo → Comprobar las pilas del emisor externo (¡No utilizar baterías!)Indicación “---”→ Vuelva a la puesta en marcha del emisor externo y del reloj radiocontrolado de acuerdo a las instrucciones→ Iniciar la búsqueda manual:En primer mantenga pulsada la tecla SEARCH en el reloj radiocontrolado y luego pulse la tecla RESET en el emisor externo→ Elegir otro lugar para el emisor externo y/o el reloj radiocontrolado→ Reducir la distancia entre el emisor externo y el reloj radiocontrolado→ Elimine las fuentes de interferencia

Indicación incorrecta en → Cambiar las pilas

los dispositivos → Reloj radiocontrolado:

Pulse la tecla RESET con un objeto puntiagudo

Emisor externo:

Pulse la tecla RESET

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

12. Eliminación

Este producto ha sido fabricado con materiales y componentes de máxima calidad que pueden ser reciclados y reutilizados.

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica.

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son:

Cd=cadmio, Hg=mercurio, Pb=plomo

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

Reloj radiocontrolado con temperatura exterior e interior

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

13. Datos técnicos

Reloj radiocontrolado

Alimentación de tensión Pilas 4 x 1,5 V AA (incluidas)
Gama de medición - temperatura	0°C ... +50°C / +32 °F... +122 °F
Indicación LLL / HH.H	Temperatura está fuera del rango
Dimensiones de cuerpo	367 x 28 (86) x 235 mm
Peso	882 g (solo dispositivo)

Emisor exterior

Alimentación de tensión Pilas 2 x 1,5 V AAA (incluidas)
Gama de medición - temperatura	-20°C ... 50°C / -4 °F... 122 °F
Indicación LL.L / HH.H	Temperatura está fuera del rango
Alcance	máximo de 100 m (campo libre)
Frecuencia de transmisión	433 MHz
Potencia máxima de radiofrecuencia transmitida	< 10mW
Tiempo de transmisión	64 segundos
Dimensiones de cuerpo	62 x 24 (35) x 101 mm
Peso	63 g (solo dispositivo)

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso.

Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 60.4510 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad esta disponible en la dirección Internet siguiente. www.tfa-dostmann.de/serviceldownloadsice

www.tfa-dostmann.de
