Tipo de producto	Router módem ADSL2+ inalámbrico N
Marca	TP-Link
Modelo	TD-W9970
Dimensiones (L x An x Al)	200 x 140 x 30 mm
Peso	0,3 kg aproximadamente
Alimentación	Adaptador de corriente 12 V / 1 A
Consumo eléctrico	10 W máximo
Estándares inalámbricos	IEEE 802.11 b/g/n, hasta 300 Mbps
Puertos	1 puerto ADSL2+ (RJ-11), 4 puertos LAN Ethernet 10/100 (RJ-45)
Antenas	2 antenas fijas omnidireccionales
Botones	Encendido, Restablecer, WiFi On/Off, WPS
Indicadores LED	Encendido, DSL, Internet, WiFi, LAN (1-4)
Funciones principales	Router ADSL2+, punto de acceso WiFi, compartir conexión, cortafuegos, control parental, QoS
Seguridad inalámbrica	WEP, WPA/WPA2-PSK, filtrado MAC, desactivación SSID
Configuración	Interfaz web 192.168.1.1, asistente de configuración rápida
Temperatura de funcionamiento	0 °C a 40 °C
Humedad	10 % a 90 % (sin condensación)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y suave; evitar disolventes
Piezas de repuesto y reparabilidad	Adaptador de corriente disponible opcionalmente; no hay piezas reparables por el usuario
Información general	Garantía 2 años; soporte técnico en tp-link.com

Preguntas frecuentes - TD-W9970 TP-LINK

¿Cómo configurar el router TP-Link TD-W9970 por primera vez?

Conecte el router a la línea ADSL y a la alimentación. Abra un navegador y acceda a http://192.168.1.1. Inicie el asistente de configuración rápida y siga las instrucciones para configurar su conexión ADSL y su red WiFi.

¿Qué hacer si olvidé la contraseña de administración del router?

Presione el botón Reset durante aproximadamente 10 segundos con un clip. El router volverá a la configuración de fábrica: usuario admin y contraseña admin (o en la etiqueta).

¿Cómo cambiar la contraseña WiFi?

Conéctese a la interfaz web (192.168.1.1). Vaya a Wireless > Security y modifique el campo PSK Password. Haga clic en Save y luego en Reboot si es necesario.

El indicador DSL parpadea constantemente, ¿qué hacer?

Esto indica que el router no puede sincronizarse con la línea ADSL. Verifique los cables y el filtro ADSL. Si el problema persiste, contacte a su proveedor de acceso.

¿Puedo usar el TD-W9970 como un simple punto de acceso WiFi?

Sí. Desactive el servidor DHCP y conecte un cable Ethernet entre el puerto LAN de su módem/router y un puerto LAN del TD-W9970. El router actuará entonces como un switch/punto de acceso.

¿Cómo activar el control parental?

En la interfaz web, vaya a Access Control o Parental Control. Puede restringir el acceso a ciertos sitios u horarios para dispositivos específicos.

¿Cuál es la dirección IP predeterminada del router?

La dirección IP predeterminada es 192.168.1.1. Si ha sido modificada, puede encontrarla ejecutando ipconfig (Windows) o ifconfig (Mac/Linux); la puerta de enlace predeterminada es la dirección del router.

¿Cómo actualizar el firmware del router?

Descargue el último firmware desde el sitio de TP-Link. Conéctese a la interfaz, vaya a System Tools > Firmware Upgrade, seleccione el archivo y haga clic en Upgrade. No corte la alimentación durante la actualización.

El router se calienta mucho, ¿es normal?

Cierto calor es normal. Asegúrese de colocarlo en un lugar ventilado, protegido de la luz solar directa. Si la temperatura se vuelve excesiva, contacte al soporte.

¿Cómo restablecer el router a la configuración de fábrica?

Mantenga presionado el botón Reset durante aproximadamente 10 segundos con un objeto punzante. Suelte cuando los LED parpadeen. El router se reiniciará con la configuración predeterminada.

MANUAL DE USUARIO TD-W9970 TP-LINK

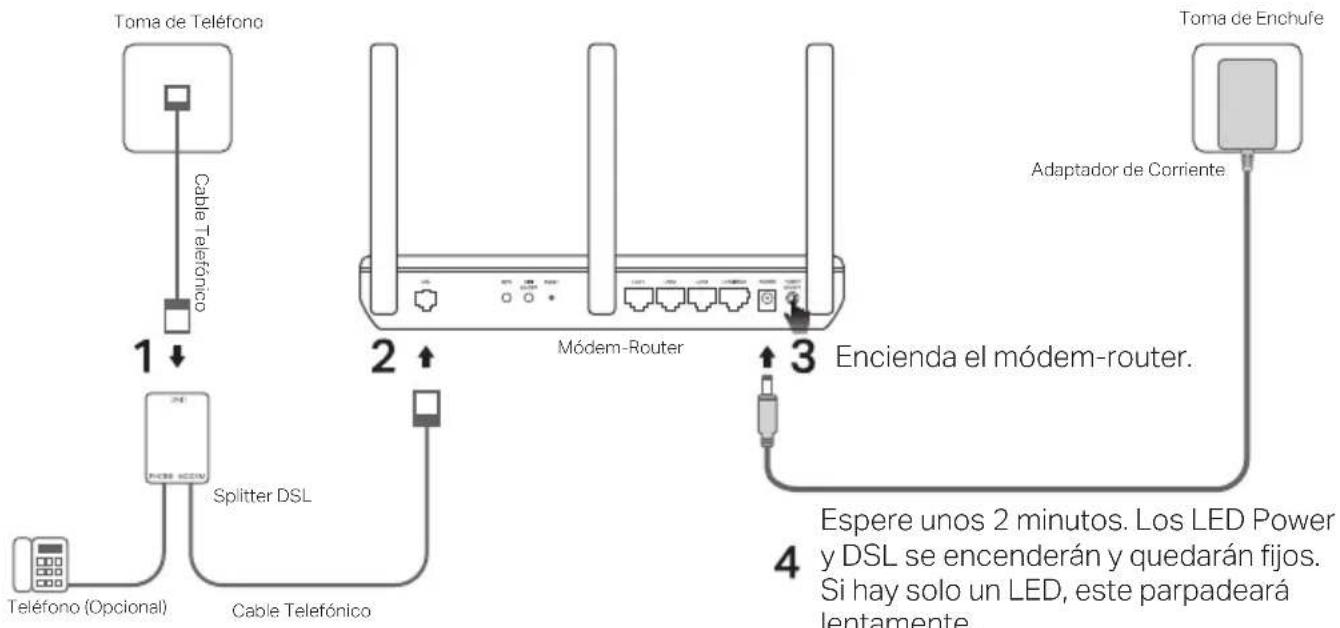

Conexión del Hardware

Si no necesita servicio de teléfono, tan solo conecte directamente el módem-router a la toma de teléfono con un cable telefónico, después siga los pasos 3 y 4 para completar la conexión del hardware.

* La imagen del producto real puede variar. Nota: Si el estado del LED es diferente, por favor diríjase a la FAQ > Q2.

Configuración por medio de Navegador Web

1 Conecte su ordenador al módem-router mediante conexión cableada o conexión Wi-Fi.

Por Cable

Conecte su ordenador al puerto LAN (1/2/3/4) utilizando un cable Ethernet.

Conéctese inalámbricamente utilizando el SSID (nombre de red) y Contraseña Inalámbrica (Wireless Password) impresos en la etiqueta del producto en la parte trasera del módem-router.

2 Configuración del módem-router mediante navegador web

A Abra el navegador web y escriba http://tplinkmodem.net o 192.168.1.1.

Nota: Si la página de acceso no aparece, por favor diríjase a FAQ > Q1.

B En algunos routers, necesitará crear una contraseña para futuros inicios de sesión, en otros utilice admin tanto para nombre de usuario como para contraseña. C Vaya a la página de Configuración Rápida (Quick Setup)/Inicio Rápido (Quick Start) y siga las instrucciones paso a paso para completar la configuración inicial.

A continuación, podrá disfrutar de su conexión a Internet.

¿Ya tienes un módem?

Si ya tiene un módem o su Internet proviene directamente de una toma Ethernet de pared, puede cambiar al modo a Router inalámbrico.

Siga los pasos a continuación y configure el dispositivo.

1. Conecte su ordenador al Router (puerto LAN 1/2/3) a través de una conexión por cable o inalámbrica.

Nota: Los SSID (nombres de red) y la contraseña inalámbrica están impresos en la etiqueta del producto.

2. Configuración del Router módem a través de un navegador web.

A. Inicie un navegador web y escriba http://tplinkmodem.net o 192.168.1.1. Nota: Si la página de acceso no aparece, por favor diríjase a FAQ > QS1.

http://tplinkmodem.net

B. Cree una contraseña para futuros intentos de inicio de sesión o use admin para nombre de

usuario y contraseña (para algunos Routers).

3. Conecte el módem al puerto WAN del Router mediante un cable Ethernet.

4. Vaya a WAN > Configuración WAN para cambiar el TIPO DE WAN FÍSICA y finalizar la configuración.

Ahora puede disfrutar de su conexión a Internet.

Para configuraciones más avanzadas, diríjase a la Guía de Usuario en la página oficial de TP-Link en www.tp-link.es.

Tether App

La app TP-Link Tether proporciona una manera simple e intuitiva de acceder y gestionar su router. Puede bloquear dispositivos que no sean bienvenidos, establecer un Control Parental, configurar sus ajustes inalámbricos y mucho más.

Escanee el código QR para descargar la app TP-Link Tether del Apple Store o Google Play.

Nota: Tether no es compatible con algunos routers. Por favor compruebe la descripción de la app antes de su descarga.

FAQ (Preguntas Frecuentes)

Q1. ¿Qué puedo hacer si la página de acceso no aparece?

A1. Si el ordenador está configurado con dirección IP estática o fija, cambie la configuración para obtener una dirección IP automáticamente del módem-router. A2. Verifique que http://tplinkmodem.net está introducido correctamente en el navegador web y pulse Enter. A3. Utilice otro navegador web e inténtelo de nuevo. A4. Reinicie su módem-router e inténtelo de nuevo. A5. Deshabilite y habilite el adaptador de red activo. Q2. ¿Qué puedo hacer si el LED de estado no es correcto? A1. Compruebe sus cables y asegúrese que están conectados correctamente, incluyendo las líneas de teléfono y fuente de alimentación. A2. Restaure su módem-router a sus valores de fábrica por defecto. A3. Quite el splitter DSL, conecte directamente el módem-router al jack de teléfono y después configure el módem-router siguiendo las instrucciones de esta Guía de Instalación Rápida. A4. Contacte con su ISP para verificar si la línea DSL está en buenas condiciones. A5. Si ha intentado todas las sugerencias anteriores y el problema persiste, contacte con nuestro Soporte Técnico.

Q3. ¿Qué puedo hacer si no puedo acceder a Internet?

A1. Asegúrese que el teléfono y los cables Ethernet están conectados correctamente. A2. Intente acceder a la página de gestión web del módem-router utilizando la dirección por defecto http://tplinkmodem.net. Si puede acceder, intente las siguientes sugerencias. Si no puede, cambie la configuración de su ordenador para obtener una dirección IP automáticamente de su módem-router. A3. Consulte su ISP y asegúrese que VPI/VCI (o ID de VLAN), Tipo de Conexión, nombre de usuario y contraseña de la cuenta están correctos. Si no lo están, reemplácelos con la configuración correcta e inténtelo de nuevo. A4. Restaure el módem-router a sus valores de fábrica por defecto y vuelva a configurar el módem-router siguiendo las instrucciones de esta Guía de Instalación Rápida. A5. Si ha intentado todas las sugerencias anteriores y el problema persiste, contacte con nuestro Soporte Técnico.

Q4. ¿Qué puedo hacer si he olvidado mi contraseña?

- Contraseña de la página de gestión web:

A. Diríjase a la FAQ > Q5 para restaurar a valores de fábrica el router y después cree una contraseña para futuros inicios de sesión o utilice admin tanto para nombre de usuario como para contraseña (en algunos routers).

- Contraseña de red inalámbrica:

A1. La Contraseña/PIN Inalámbrica por defecto está impresa en la etiqueta del producto del módem-router. A2. Si la contraseña inalámbrica ha sido modificada, acceda a la página de Gestión Web del router para recuperar o restaurar su contraseña inalámbrica.

Q5. ¿Cómo restauro el módem-router a sus valores de fábrica?

A1. Con el módem-router encendido, presione y mantenga pulsado el botón RESET hasta que haya un cambio de los indicadores LED, a continuación, suelte el botón. A2. Acceda a la página de gestión web del módem-router y vaya al apartado gestión del sistema para restaurar el módem-router.

Información de Seguridad

• Mantenga el dispositivo fuera del agua, fuego, humedad o entornos calurosos.
• No intente desmontarlo, repararlo o modificar el dispositivo. Si necesita servicio, contáctenos.
• No utilice para cargar el dispositivo cargadores o cables USB dañados.
• No utilice cualquier otro cargador diferente al recomendado.
• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos.
• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso.

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando. No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo. Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.

Sólo para productos que porten la marca TP-Link.

Para obtener información sobre el período de garantía, política y procedimientos, visitar http://www.tp-link.es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por

parte del usuario final adquiriente.

LEGISLACIÓN LOCAL.

EN LA MEDIDA PERMITIDA POR LA LEY, ESTA GARANTÍA Y LOS RECURSOS INDICADOS SON EXCLUSIVOS Y SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS, RECURSOS Y CONDICIONES.

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas (UE) 2015/863, 2014/53/UE, 2009/125/CE y 2011/65/UE.

La declaración original CE de conformidad puede encontrarse en: https://www.tp-link.com/en/support/ce/.
