Produkttyp	ADSL2+ WLAN N Modem Router
Marke	TP-Link
Modell	TD-W9970
Abmessungen (L x B x H)	200 x 140 x 30 mm
Gewicht	ca. 0,3 kg
Stromversorgung	Netzteil 12 V / 1 A
Stromverbrauch	max. 10 W
WLAN-Standards	IEEE 802.11 b/g/n, bis zu 300 Mbit/s
Anschlüsse	1 ADSL2+ Anschluss (RJ-11), 4 LAN Ethernet 10/100 Anschlüsse (RJ-45)
Antennen	2 feste omnidirektionale Antennen
Tasten	Ein/Aus, Reset, WiFi Ein/Aus, WPS
LED-Anzeigen	Strom, DSL, Internet, WLAN, LAN (1-4)
Hauptfunktionen	ADSL2+ Router, WLAN Access Point, Verbindungsfreigabe, Firewall, Kindersicherung, QoS
Drahtlossicherheit	WEP, WPA/WPA2-PSK, MAC-Filter, SSID deaktivieren
Konfiguration	Webinterface 192.168.1.1, Schnellkonfigurations-Assistent
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes, weiches Tuch verwenden; Lösungsmittel vermeiden
Ersatzteile und Reparierbarkeit	Netzteil optional erhältlich; keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	2 Jahre Garantie; technischer Support auf tp-link.com

Häufig gestellte Fragen - TD-W9970 TP-LINK

Wie konfiguriere ich den TP-Link TD-W9970 Router zum ersten Mal?

Verbinden Sie den Router mit der ADSL-Leitung und der Stromversorgung. Öffnen Sie einen Browser und gehen Sie zu http://192.168.1.1. Starten Sie den Schnellkonfigurations-Assistenten und folgen Sie den Anweisungen, um Ihre ADSL-Verbindung und Ihr WLAN einzurichten.

Was tun, wenn ich das Administratorkennwort des Routers vergessen habe?

Drücken Sie etwa 10 Sekunden lang mit einer Büroklammer auf die Reset-Taste. Der Router wird auf die Werkseinstellungen zurückgesetzt: Benutzername admin und Passwort admin (oder auf dem Aufkleber).

Wie ändere ich das WLAN-Passwort?

Melden Sie sich im Webinterface (192.168.1.1) an. Gehen Sie zu Wireless > Security und ändern Sie das Feld PSK Password. Klicken Sie auf Save und ggf. Reboot.

Die DSL-LED blinkt ständig, was tun?

Dies zeigt an, dass der Router keine Synchronisierung mit der ADSL-Leitung herstellen kann. Überprüfen Sie die Kabel und den ADSL-Splitter. Wenn das Problem bestehen bleibt, kontaktieren Sie Ihren Internetanbieter.

Kann ich den TD-W9970 als einfachen WLAN-Access Point verwenden?

Ja. Deaktivieren Sie den DHCP-Server und verbinden Sie ein Ethernet-Kabel zwischen dem LAN-Port Ihrer Box und einem LAN-Port des TD-W9970. Der Router fungiert dann als Switch/Access Point.

Wie aktiviere ich die Kindersicherung?

Gehen Sie im Webinterface zu Access Control oder Parental Control. Sie können den Zugriff auf bestimmte Websites oder Zeiten für bestimmte Geräte einschränken.

Wie lautet die Standard-IP-Adresse des Routers?

Die Standard-IP-Adresse ist 192.168.1.1. Wenn sie geändert wurde, können Sie sie mit ipconfig (Windows) oder ifconfig (Mac/Linux) ermitteln; das Standard-Gateway ist die Router-IP.

Wie aktualisiere ich die Firmware des Routers?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Melden Sie sich im Webinterface an, gehen Sie zu System Tools > Firmware Upgrade, wählen Sie die Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Der Router wird sehr heiß, ist das normal?

Eine gewisse Wärmeentwicklung ist normal. Stellen Sie sicher, dass er an einem gut belüfteten Ort ohne direkte Sonneneinstrahlung steht. Bei übermäßiger Hitze wenden Sie sich an den Support.

Wie setze ich den Router auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste etwa 10 Sekunden lang mit einem spitzen Gegenstand gedrückt. Lassen Sie los, wenn die LEDs blinken. Der Router startet mit den Standardeinstellungen neu.

BEDIENUNGSANLEITUNG TD-W9970 TP-LINK

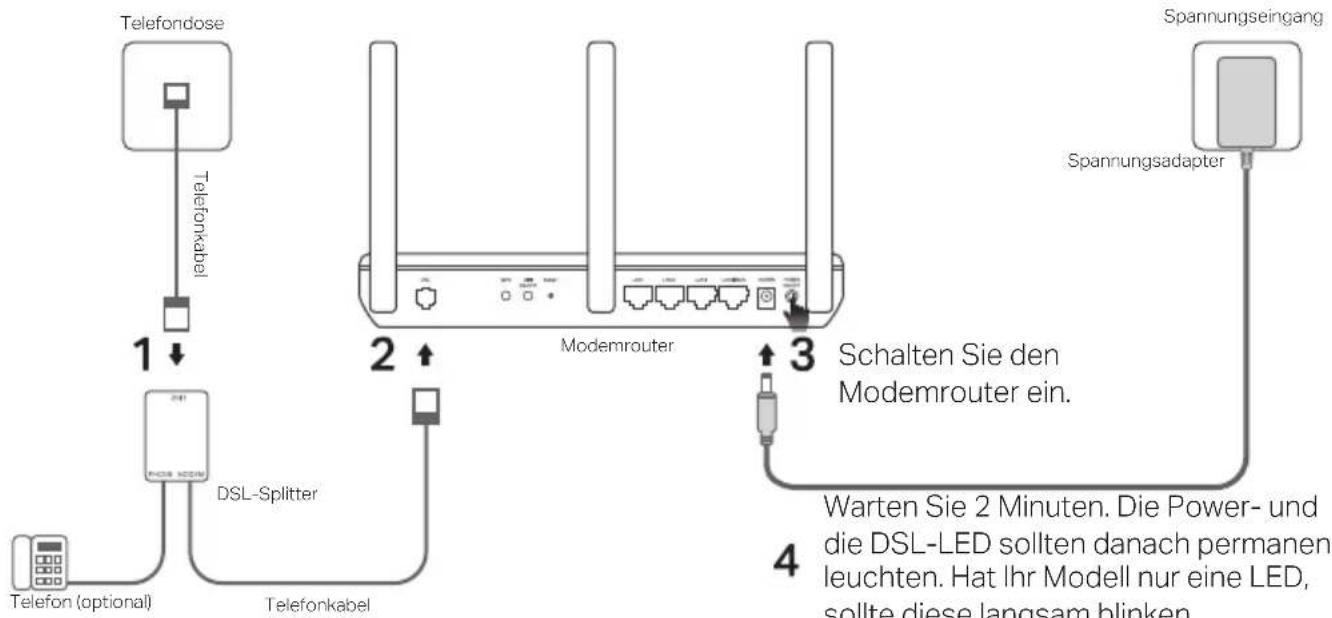

Brauchen Sie die Telefoniefunktion nicht, verbinden Sie den Modemrouter einfach direkt mit der Telefondose. Folgen Sie dann den Schritten 3 und 4.

* Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.

Warten Sie 2 Minuten. Die Power- und die DSL-LED sollten danach permanent leuchten. Hat Ihr Modell nur eine LED, sollte diese langsam blinken.

Hinweis: Tun die Geräte-LEDs etwas Anderes, schauen Sie bitte in Teil 2 der FAQ nach.

Konfigurieren via Webbrowser

1 Verbinden Ihres Computers mit dem Modemrouter über Kabel oder WLAN

Kabelgebunden

Verbinden Sie Ihren Computer mittels eines Ethernet-Kabels mit einem der vier LAN-Ports.

WLAN

Verbinden Sie sich drahtlos unter Verwendung der SSID (WLAN-Name) und des WLAN-Passworts (Wireless Password) vom Etikett auf der Unterseite des Modemrouters.

2 Konfigurieren des Modemrouters über einen Webbrowser

A Starten Sie Ihren Webbrowser und besuchen Sie http://tplinkmodem.net oder 192.168.1.1. Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.

B Vergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.

C Starten Sie die Quick Setup (Schnellinstallation)/Quick Start und folgen Sie den Schritt-für-Schritt-Anweisungen, um die Erstkonfiguration zu tätigen.

Viel Spaß im Internet.

Sie haben bereits ein Modem?

Wenn Sie bereits ein Modem besitzen oder Ihr Internet direkt aus einer Ethernet-Steckdose kommt, können Sie in den WLAN-Router-Modus wechseln. Führen Sie die folgenden Schritte aus und richten Sie sie ein.

1. Verbinden Sie Ihren Computer mit dem Router (LAN 1/2/3-Port) über eine drahtgebundene oder drahtlose Verbindung.

Hinweis: Die SSIDs (Netzwerknamen) und das drahtlose Passwort sind auf dem Produktetikett angegeben.

2. Konfigurieren Sie den Modem-Router über einen Webbrowser.

A. Starten Sie einen Webbrowser und geben Sie http://tplinkmodem.net oder 192.168.1.1 ein.

Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.

http://tplinkmodem.net

B. Vergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.

3. Verbinden Sie das Modem über ein Ethernet-Kabel mit dem WAN-Port des Routers.

4. Gehen Sie zu WAN > WAN-Konfiguration, um den WAN-PHYSIKALISCHEN TYP zu ändern und die Einrichtung abzuschließen.

Viel Spaß im Internet.

Erweiterte Einstellungen werden im Handbuch behandelt, das auf TP-Links offizieller Website www.tp-link.de erhältlich ist.

Tether-App

TP-Links App Tether bietet eine einfache Möglichkeit, Ihren Router zu verwalten. Sie können unerwünschte Geräte blockieren, die Kindersicherung einrichten, Ihre WLAN-Einstellungen konfigurieren usw.

Scannen Sie den QR-Code, um die TP-Link Tether App aus dem Apple App Store oder von Google Play herunterzuladen und zu installieren.

Hinweis: Tether wird noch nicht von allen Modellen unterstützt. Bitte überprüfen Sie die App-Beschreibung, bevor Sie die App installieren.

FAQ (Häufig gestellte Fragen)

F1. Was kann ich tun, wenn die Login-Seite nicht erscheint?

A1. Verfügt Ihr Computer über eine statische/feste IP-Adresse, konfigurieren Sie ihn so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht.

A2. Stellen Sie sicher, dass Sie http://tplinkmodem.net korrekt eingegeben haben.

A3. Verwenden Sie einen anderen Webbrowser.

A4. Starten Sie Ihren Modemrouter neu.

A5. Deaktivieren und aktivieren Sie den verwendeten (W)LAN-Adapter.

F2. Was kann ich tun, wenn der LED-Status nicht korrekt ist?

A1. Überprüfen Sie Ihre Verkabelung. Stellen Sie sicher, dass Telefonkabel und Spannungsadapter korrekt angeschlossen sind. A2. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück. A3. Entfernen Sie Ihren DSL-Splitter, verbinden Sie Ihren Modemrouter direkt mit der Telefondose und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu. A4. Kontaktieren Sie Ihren Internetdiensteanbieter, um sicherzustellen, dass Ihr DSL-Anschluss in Ordnung ist. A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.

F3. Was kann ich tun, wenn ich keinen Internetzugriff habe?

A1. Stellen Sie sicher, dass Telefon- und Ethernet-Kabel korrekt angeschlossen sind. A2. Schauen Sie, ob Sie sich unter der Standardadresse http://tplinkmodem.net in den Modemrouter einloggen können. Falls ja, fahren Sie fort. Falls nein, konfigurieren Sie Ihren Computer so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht. A3. Fragen Sie bei Ihrem Internetdiensteanbieter nach, ob VPI/VCI-Werte, VLAN-ID, Verbindungstyp und Benutzerdaten korrekt sind. Korrigieren Sie diese gegebenenfalls. A4. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu. A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst. F4. Was kann ich tun, wenn ich mein Passwort vergessen habe?

- Handelt es sich um das Passwort der Weboberfläche:

A. Schauen Sie in Teil 5 der FAQ (Häufig gestellte Fragen), um herauszufinden, wie Sie Ihren Router zurücksetzen. Vergeben Sie dann für zukünftige Logins ein Passwort oder verwenden Sie admin als Benutzername und Passwort.

- Haben Sie Ihr WLAN-Passwort vergessen:

A1. Das Standard-WLAN-Passwort/die PIN finden Sie auf dem Aufkleber auf dem Gerät. A2. Falls Sie das Passwort geändert haben, melden Sie sich in der Weboberfläche Ihres Routers an, um Ihr WLAN-Passwort einzusehen oder zu ändern.

F5. Wie setze ich meinen Modemrouter auf die Werkseinstellungen zurück?

A1. Drücken Sie die RESET-Taste auf der Rückseite des Modemrouters, während dieser in Betrieb ist. Sobald alle LEDs aufleuchten, können Sie die Taste loslassen. A2. Melden Sie sich in der Weboberfläche Ihres Modemrouters an und gehen Sie zur Systemverwaltung, um den Modemrouter zurückzusetzen.

Sicherheitsinformationen

• Halten Sie das Gerät von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen fern.
• Versuchen Sie nicht, das Gerät zu öffnen oder zu manipulieren. Wenn Sie Service benötigen, wenden Sie sich bitte an uns.
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um den Akku zu laden.
• Verwenden Sie ausschließlich das empfohlene Ladegerät.
• Betreiben Sie das Gerät nur an Orten, an denen dies erlaubt ist.
• Der Adapter muss in eine Steckdose in der Nähe des Geräts gesteckt werden und leicht zugänglich sein.

Bitte befolgen Sie diese Anweisungen beim Betrieb des Geräts. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Nur für Original-TP-Link-Produkte.

Informationen über Garantiezeit und Regelungen finden Sie unter http://www.tp-link.de/support.html.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE JE NACH VERKAUFSLAND UNTERSCHIEDLICH SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HILFESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
