Tipo de producto	Refrigerador combinado integrable
Marca	MIELE
Modelo	KF 1801 VI
Altura (mm)	1770
Anchura (mm)	560
Profundidad (mm)	550
Peso neto (kg)	75
Clase energética	F
Consumo anual (kWh)	250
Volumen refrigerador (L)	200
Volumen congelador (L)	100
Funciones	NoFrost, SuperCool, SuperFrost, enfriamiento dinámico, alarma de puerta
Iluminación interior	LED
Clase climática	SN-T
Nivel sonoro (dB(A))	38
Tipo de instalación	Integrable, posibilidad de instalación lado a lado
Reversibilidad de las puertas	Sí
Control electrónico	Sí
Seguridad	Bloqueo de mandos, alarma de temperatura, seguridad infantil
Mantenimiento y limpieza	Limpiar con un paño suave y agua jabonosa; descongelación automática mediante NoFrost
Piezas de repuesto y reparabilidad	Disponibles a través del servicio postventa de Miele; reparabilidad garantizada durante 10 años
Información general	Manual de instrucciones y de instalación incluido; modelo destinado a uso doméstico

Preguntas frecuentes - KF 1801 VI MIELE

¿Cuál es la altura exacta del KF 1801 VI?

La altura es de 1770 mm, lo que permite una instalación estándar en una columna de 180 cm.

¿Se puede instalar este refrigerador combinado lado a lado con otro aparato?

Sí, está diseñado para instalación lado a lado. Utilice el kit de yuxtaposición de Miele (incluido) e instale la placa calefactora para evitar la condensación.

¿Es necesario fijar el aparato para evitar que vuelque?

Sí, debido al centro de gravedad elevado, el aparato debe fijarse al mueble según las instrucciones de instalación para evitar cualquier riesgo de vuelco.

¿Cómo evitar la formación de condensación entre dos aparatos lado a lado?

Instale la placa calefactora incluida en el kit de yuxtaposición. Reduce la condensación pero aumenta ligeramente el consumo energético.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador Torx T20, una broca Torx T20 con imán, una llave ajustable y brocas adecuadas a los materiales. También se recomiendan cinta adhesiva y protección del suelo.

¿Cómo ajustar la temperatura del refrigerador y del congelador?

Utilice los controles electrónicos en el panel frontal. La temperatura recomendada es de 4°C para el refrigerador y -18°C para el congelador.

¿Es automático el descongelamiento?

Sí, gracias a la tecnología NoFrost, el descongelamiento es automático. No se necesita intervención manual.

¿Qué hacer si se activa la alarma de puerta?

La alarma se activa si la puerta permanece abierta demasiado tiempo. Ciérrela completamente; la alarma se detiene automáticamente.

¿Cómo limpiar el interior del aparato?

Desconecte el aparato, retire los estantes y use un paño suave humedecido con agua tibia jabonosa. Enjuague y seque. Evite limpiadores abrasivos.

¿Dónde encontrar piezas de repuesto para este modelo?

Contacte al servicio postventa de Miele al 800-643-5381 o visite www.miele.ca. Las piezas están disponibles durante al menos 10 años después del fin de producción.

MANUAL DE USUARIO KF 1801 VI MIELE

Equipo de combinación para modelos Vi

Antes de comenzar 15

Instalaciones adyacentes 15 sin división 15 ... con división 16

Accesorios y herramientas necesarias 16

Herramientas 16 Otros 16

Preparación de los aparatos 17

Instalación de la esterilla eléctrica 17

Conexión de los aparatos 19

Este equipo de combinación debe usarse en las instalaciones adyacentes de los siguientes modelos:

• K 18x1 Vi, K 19x1 Vi
• F 14x1 Vi, F 18x1 Vi, F 19x1 Vi
• KF 18x1 Vi, KF 19x1 Vi
• KWT 16x1 Vi

Antes de comenzar

Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalación o uso.

El peso de este aparato se concentra en su parte superior y debe sujetarse para evitar la posibilidad de que se incline hacia adelante. Mantenga las puertas cerradas hasta que el aparato esté completamente instalado y afianzado según las instrucciones de instalación. Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.

Instalaciones adyacentes

...sin división

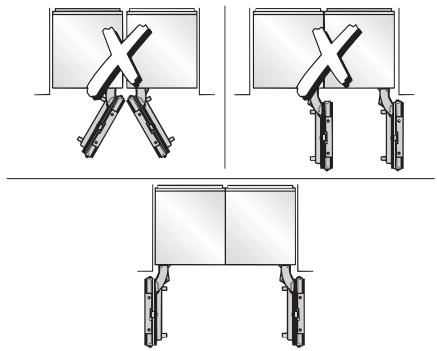

Si los aparatos se instalan directamente uno al lado del otro (sin una división), es necesario acoplarlos juntos. También se debe instalar una alfombrilla térmica. Esto ayudará a evaporar la condensación y evitará daños.

La instalación de la alfombrilla térmica aumenta el consumo de energía.

... con división

El grosor mínimo de la división es de 16 mm (5/8").

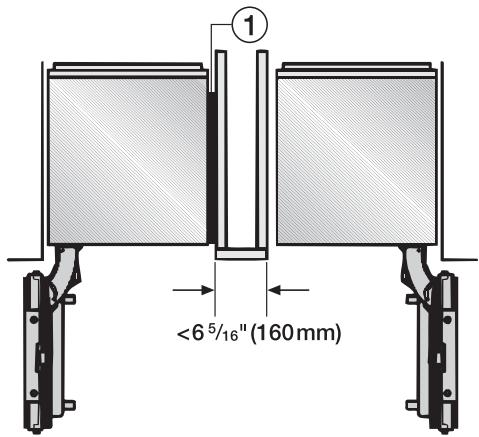

Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5/8") a 160 mm (6 5/16"), cada uno de ellos deberá instalarse en forma individual dentro de su propia cavidad empleando los accesorios de montaje suministrados.

En este caso, lo único que necesitará es la alfombrilla térmica ① del "Equipo de combinación" para prevenir la condensación y evitar daños.

La instalación de la alfombrilla térmica aumenta el consumo de energía.

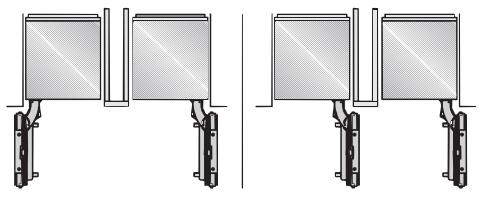

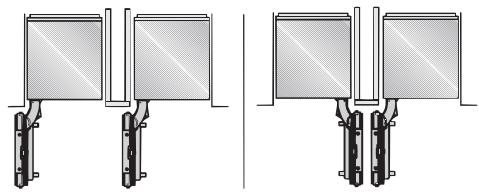

Al determinar las dimensiones de la división correspondiente al modelo 4, tenga en cuenta el grosor de los paneles de la puerta personalizada y las manijas de las puertas. Esto impedirá que las puertas se dañen si se abren al mismo tiempo.

Accesorios y herramientas necesarios

Herramientas

• Destornillador con cabeza Torx T 20
• Broca Torx T 20 y portabrocas magnético
• Llave ajustable

Otros

• Diversos tamaños de brocas, adecuados para el material
• Pieza de material delgado (por ejemplo, linóleo) para proteger el piso contra daños
• Cinta adhesiva

Preparación de los aparatos

• Coloque los aparatos uno al lado del otro según la configuración prevista.

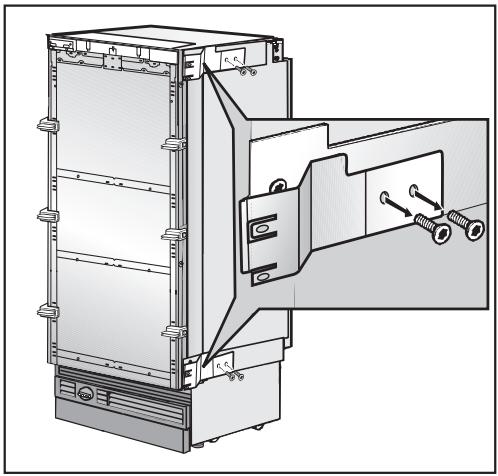

Delgado de la manija de la caja protectora, retire las placas de sujeción laterales.

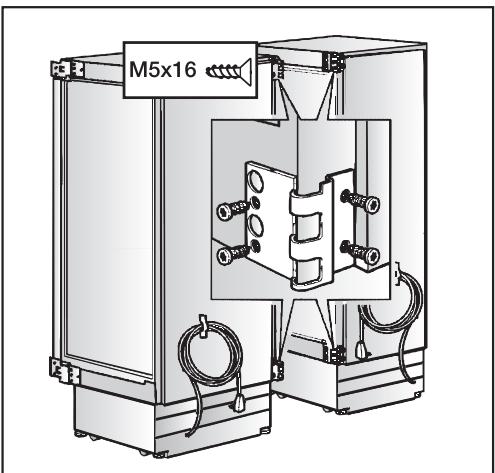

Tome cada mitad de las bisagras del equipo para instalaciones adyacentes y atorníllelas a ambos aparatos.

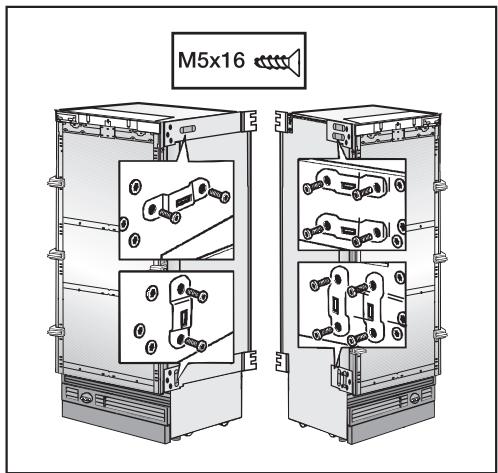

Atornille las placas laterales a los aparatos. Examine la posición de los dos aparatos.

Instalación de la esterilla eléctrica

La esterilla térmica debe sujetarse sobre el lado derecho del aparato ubicado al lado izquierdo.

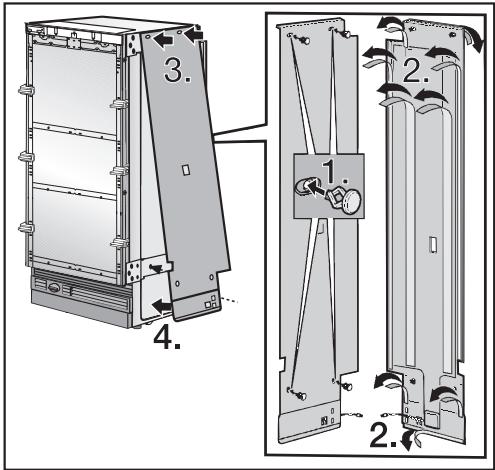

• Introduzca los pasadores a través de los orificios preparados ①

Jale y retire la tira de protección de la cinta adhesiva ② - Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterilla térmica lejos de la parte inferior del aparato ③ - Aplique presión sobre la esterilla térmica en dirección de arriba hacia abajo e introduzca los pasadores en los orificios de la parte inferior ④.

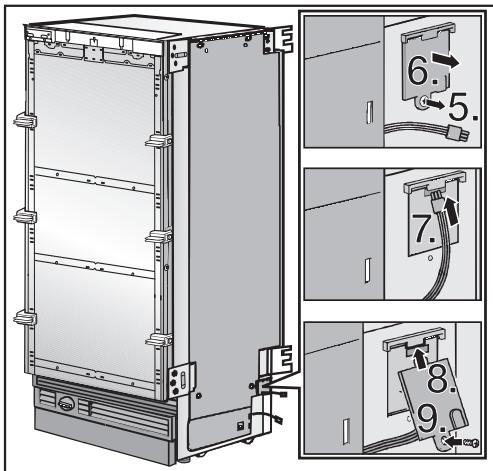

Afloje los tornillos de la caja de conexiones ⑤. Abra la caja de conexiones ⑥. Conecte el cable ⑦. Cierre la tapa de la caja de conexiones ⑧. Coloque y apriete los tornillos de la caja de conexiones ⑨.

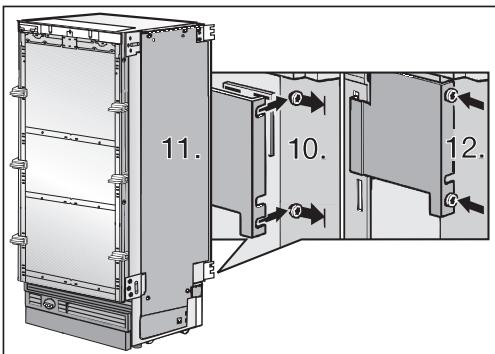

Afloje los tornillos de la parte posterior del aparato 10. No los desatornille totalmente. Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos ①. Apriete los tornillos 12

Conexión de los aparatos

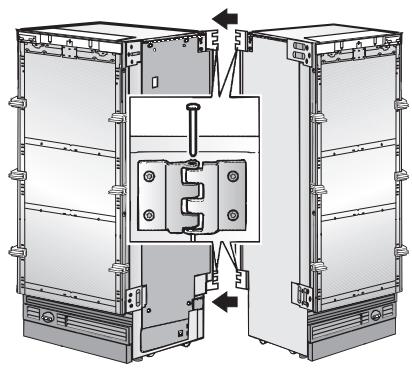

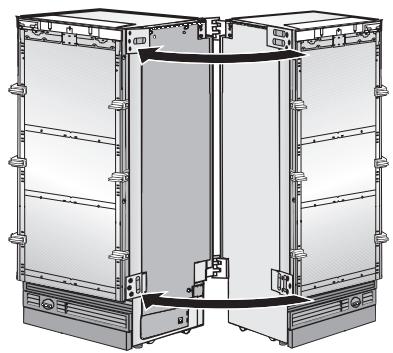

• Empuje los aparatos para acercarlos y hasta que las mitades de las bisagras se acoplan.

• Introduzca los pasadores en las bisagras.

• Empuje los aparatos en la parte delantera hasta que se acerquen lo más que se pueda.

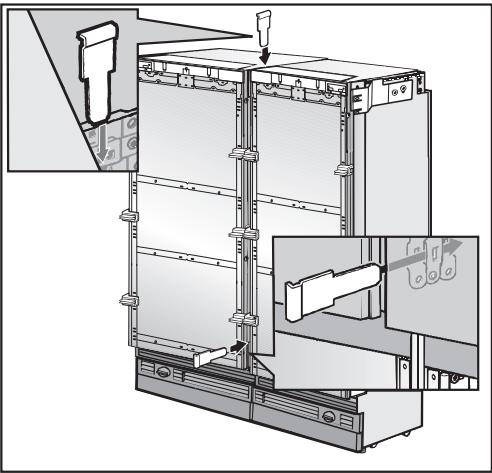

• Una vez unidos los aparatos, introduzca el puntal de metal en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta dentro.

Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para obtener las instrucciones, consulte las instrucciones de instalación de cada aparato.

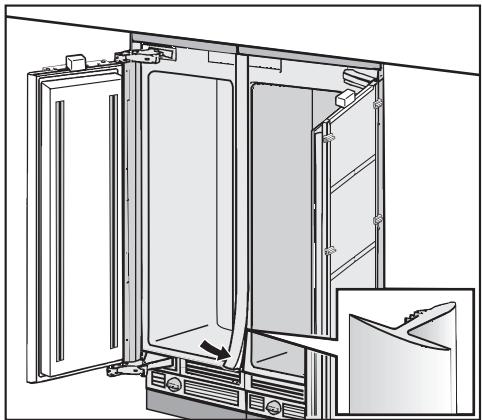

Introduzca la tira de recubrimiento en la juntera entre los aparatos.
