MANUAL DE USUARIO K 1901 VI MIELE

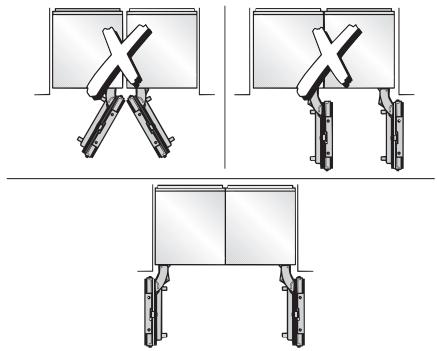

Este equipo de combinaciones debe usarse en las instalaciones adyacentes de los siguientes modelos: Instalaciones adyacentes . . . sin división Antes de comenzar Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalación o utilización. El peso de este aparato se concentra en su parte superior y debe sujetarse para evitar la posibilidad de que se incline hacia adelante. Mantenga las puertas cerradas hasta que el aparato esté completamente instalado y afianzado según las instrucciones de instalación. Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto. Si los aparatos se instalan directamente uno al lado del otro (sin una división), es necesario acoplarlos juntos. También se debe instalar una alfombrilla térmica. Esto ayudará a evitar la condensación y evitará daños. La instalación de la alfombrilla térmica aumentará el consumo de energía.

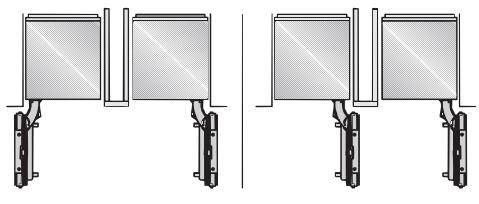

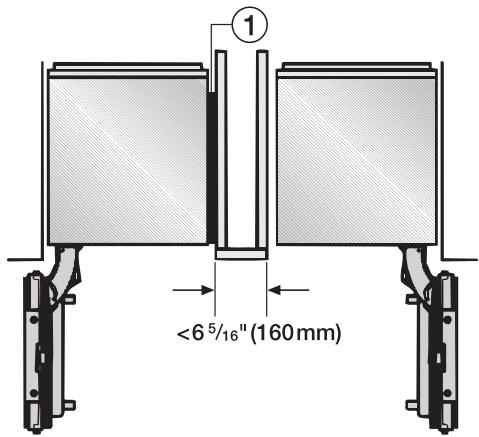

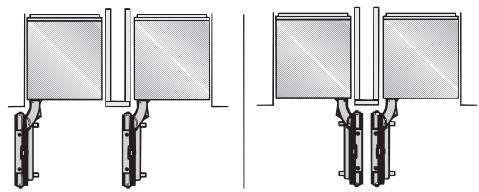

. . . con división El grosor mínimo de la división es de 16 mm (5/8"). Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5/8") a 160 mm (6 5/16"), cada uno de ellos deberá instalarse en forma individual dentro de su propia cavidad empleando los accesorios de montaje suministrados. Al determinar las dimensiones de la división correspondiente al modelo 4, tenga en cuenta el grosor de los paneles de la puerta personalizada y las manijas de las puertas. Esto impedirá que las puertas se dañen si se abren al mismo tiempo. Accesorios y herramientas necesarias En este caso, lo único que necesitará es la alfombrilla térmica a del "Equipo de combinación" para prevenir la condensación y evitar daños. La instalación de la alfombrilla térmica aumentará el consumo de energía. Herramientas – Desatornillador con cabeza Torx T 20 – Broca Torx T 20 y portabrocas magnético – Llave ajustable Otros – Diversos tamaños de brocas, adecuados para el material – Pieza de material delgado (por ejemplo, linóleo) para proteger el piso contra daños – Cinta adhesiva

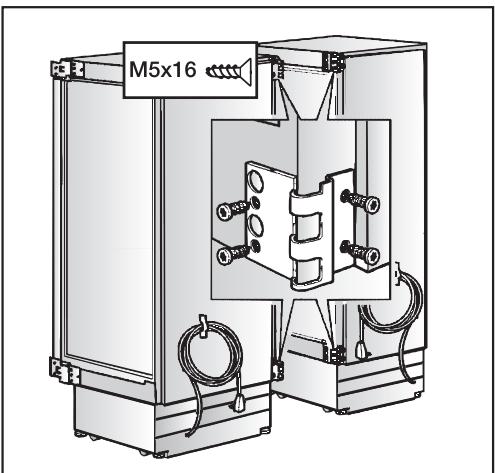

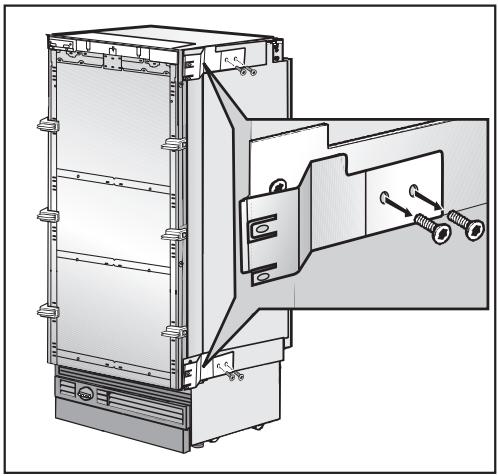

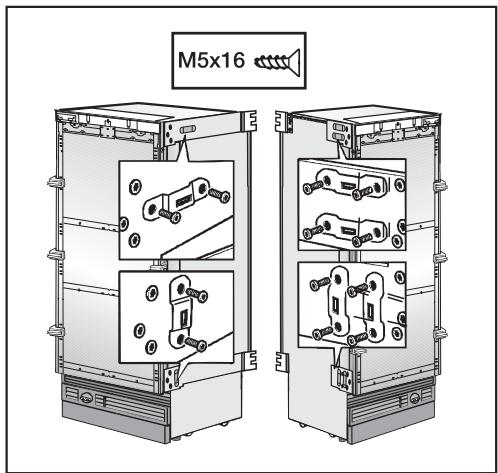

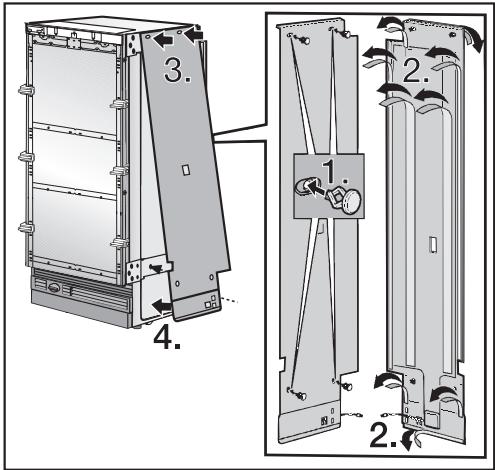

Preparación de los aparatos ^ Coloque los aparatos uno al lado del otro según la configuración prevista. ^ Atornille las placas laterales a ambos aparatos. Examine la posición de los dos aparatos. ^ Del lado de la manija de la caja protectora, retire las placas de sujeción laterales. Instalación de la esterilla eléctrica La esterilla térmica debe sujetarse sobre el lado derecho del aparato ubicado al lado izquierdo. ^ Tome cada mitad de las bisagras del equipo para instalaciones adyacentes y atorníllelas a ambos aparatos. ^ Introduzca los pasadores a través de los orificios preparados a.

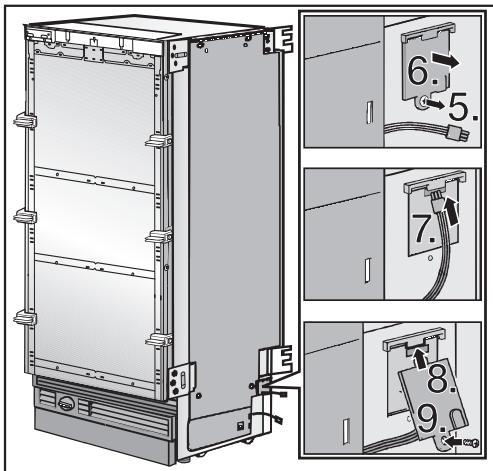

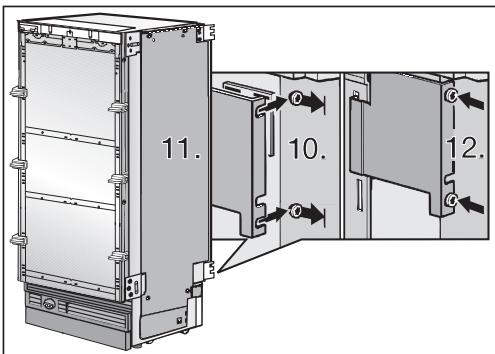

^ Jale y retire la tira de protección de la cinta adhesiva b. ^ Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterilla térmica lejos de la parte inferior del aparato c. ^ Aplique presión sobre la esterilla térmica en dirección de arriba hacia abajo e introduzca los pasadores en los orificios de la parte inferior d. ^ Afloje los tornillos de la parte posterior del aparato j. No los desatornille totalmente. ^ Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos k. ^ Apriete los tornillos l. ^ Afloje los tornillos de la caja de conexiones e. ^ Abra la caja de conexiones f. ^ Conecte el cable g. ^ Cierre la tapa de la caja de conexiones h. ^ Coloque y apriete los tornillos de la caja de conexiones i.

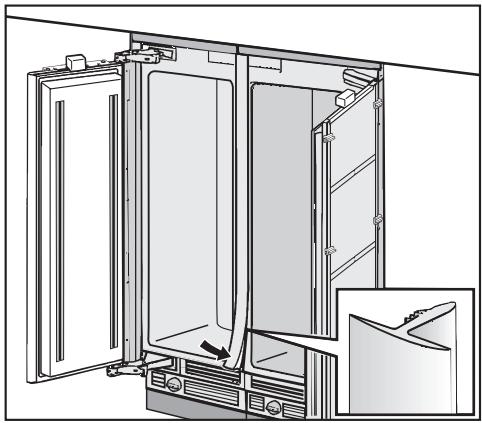

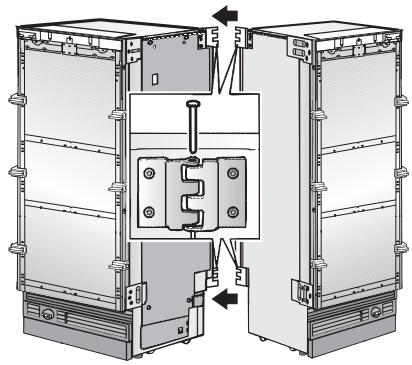

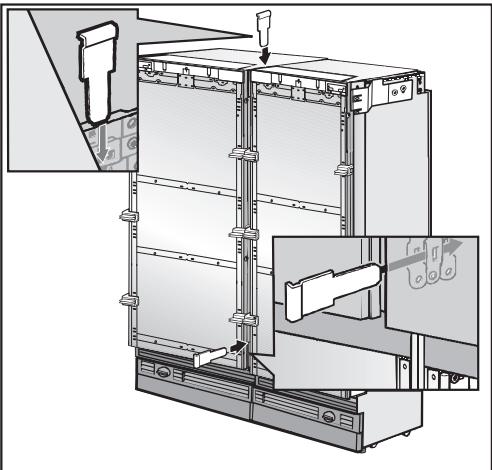

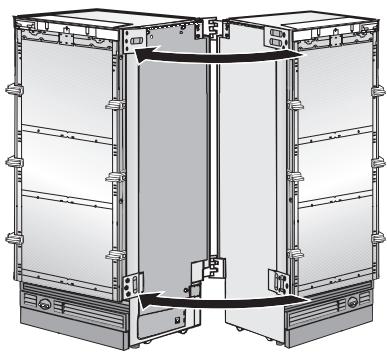

Conexión de los aparatos ^ Empuje los aparatos para acercarlos y hasta que las mitades de las bisagras se acoplen. ^ Introduzca los pasadores en las bisagras. ^ Una vez unidos los aparatos, introduzca el puntal de metal en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta dentro. Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para obtener las instrucciones, consulte las instrucciones de instalación de cada aparato. ^ Empuje los aparatos en la parte delantera hasta que se acercan lo más que se pueda. ^ Introduzca la tira de recubrimiento en la juntura entre los aparatos.

Alteration rights reserved / Tous droits réservés / Modificaciones con derechos reservados/ 4309 M.-Nr. 07 179 171 / 01 For the most updated manual see the Miele website. / Pour obtenir la version la plus récente du guide, consultez le site Web de Miele./ Consulte el sitio web de Miele para obtener el manual más actualizado.
