| Tipo de producto | Refrigerador |
| Marca | Miele |
| Modelo | K 1811 SF |
| Clase energética | A++ |
| Altura (mm) | 1770 |
| Ancho (mm) | 550 |
| Profundidad (mm) | 550 |
| Peso (kg) | 55 |
| Volumen neto (L) | 250 |
| Tensión (V) | 230 |
| Frecuencia (Hz) | 50 |
| Tipo de instalación | Integrado, posible lado a lado |
| Función de refrigeración | Aire frío ventilado |
| Iluminación | LED |
| Compresor | Inverter |
| Control de temperatura | Electrónico táctil |
| Función SuperCool | Sí |
| Alarma de puerta abierta | Sí |
| Limpieza | Limpiar con un paño suave y agua tibia |
| Descongelación | Automática |
| Piezas de repuesto | Disponibles a través de Miele |
| Reparabilidad | Reparable por un técnico autorizado de Miele |
| Garantía | 2 años |
| Nivel sonoro (dB) | 35 |
Preguntas frecuentes - K 1811 SF MIELE
Preguntas de los usuarios sobre K 1811 SF MIELE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones K 1811 SF - MIELE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. K 1811 SF de la marca MIELE.
MANUAL DE USUARIO K 1811 SF MIELE
Para prevenir usos inadequados, lea este instructivo antes de la instalación o utilización.
en, fr, es - US, CA, MX
en 3
Before you begin 3
Antes de comenzar 15
Instalaciones adjacentes 15
sin división 15
... con división 16
Accesorios y herramrientas necessities 16
Herramentas 16
Otros 16
Preparación de los aparatos 17
Instalacion de la esterilla electrica 18
Conexión de los aparatos 19
Este equipo de combinaciones deben usarse en las instalaciones adyacentes de los siguientes modelos:
- K 18x1 SF, K 19x1 SF
- F 14x1 SF, F 18x1 SF, F 19x1 SF
- KF 18x1 SF, KF 19x1 SF
-KWT16x1SF
Para la instalación adyacente de aparatos con frente de acero inoxidable, también nécessitará un
Marco superior.
Comunique con Miele para Obtener un marco superior del ancho besoin. El ancho del marco superior corresponde al ancho total de su combinacion de aparatos adyacentes.
Antes de comenza
Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalacion o uso.
El peso de este aparato se concentra en su parte superior y deben sutarse para evaporar la posibiliad de que se incline hacer adelante.
Mantenga las puertas cerradas hasta que el aparato está Completely instalado y afianzado según las instrucciones de instalación.
Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.
Instalaciones adyacentes
...sin división
Si los aparatos se instalan directamente uno al lado del otro (sin una división), seranecessaryacoplarlos.Ántién se debeinstalaruna alfombrillaétérmica.
Esto ayudará aatar la condensación y evitará daños.
La instalación de la alfombrilla tírmica aumento el consumo de energia.
... con división
El grosor minimo de la división es de 16 mm (5/8").

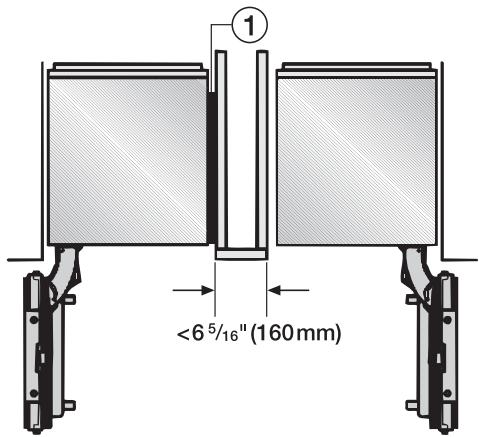

Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5 / 8^ ) a 160 mm (6 5 / 16^ ), cada uno de ellos deverá instalarse en forma individual Dentro de su propia cavidad emploando los accesos de montaje suministrados.
En este caso, lo únicos que necessitará es la alfombrilla tírmica ① del "Equipo de combinación" para prevenir la condensación y evaporar daños.
La instalación de la alfombrilla térmica aumento el consumo de energia.

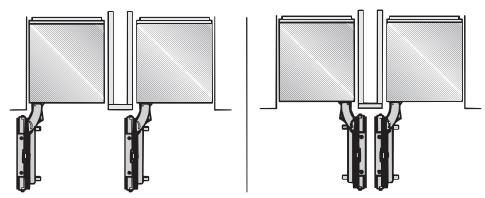

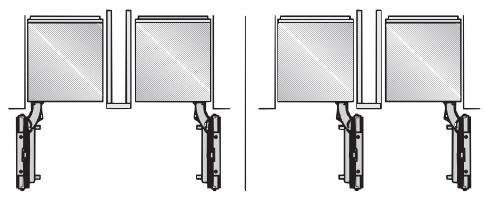

Al determinar las dimensiones de la división correspondiente al modelo 4,onga en cuenta el grosor de las areas frontales del mueble y las manijas de las puertas. Esto impedirá que las puertas se dan si se abren al mesmo tiempo.
Accesorios y herramrientas necessities
Para conectar la combinación de aparatos adyacentes, necessitará un marco superior, queoulda obtener de Miele.
Herramentas
- Desatornillador con cabeza Torx T 20
Broca Torx T 20 y portabocasmagnétique - Lhave ajustable
Otros
- Diversos tamanos de brocas, adequados para el material
- Pieza de material delgado (por典型案例, linóleo) para proteger el piso contra días
- Cinta adhesiva
Preparación de los aparatos
- Coloque los aparatos uno al lado del otro según la configuración prevista.
Saque los marcos de montaje ubicados en la parte superior e interior (lado de las manijas) de cada aparato.

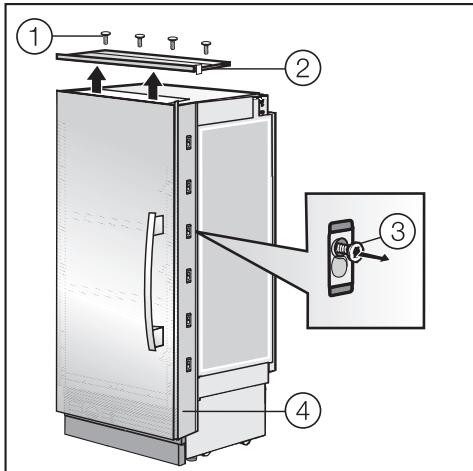

En cada aparato, saque los tormillos ① del marco de montaje superior ② y quite el marco sacandolo hacer arriba.
Suelte los tornillos ③ girandolos un par de vezes en el marco de montaje lateral ④ de cada aparato.
Deslice cada marco de montaje ④ ligeramente hacer arriba y bajo.Hacia afuera para sacarlo de su bisagra.
- Apriete los tornillos ③ al máximo oquitelos.

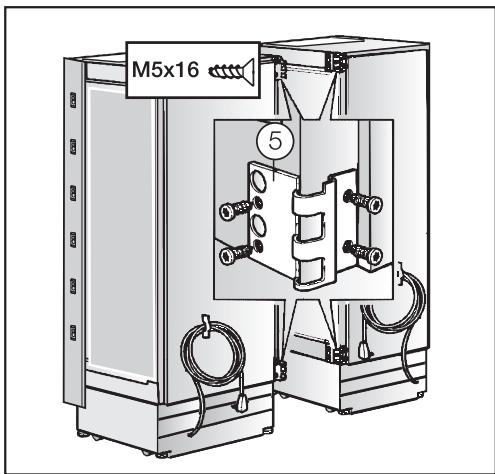

Tome cada mitad de las bisagras ⑤ del equipo para instalaciones adjacentes y atorníllelas a también aparatos.

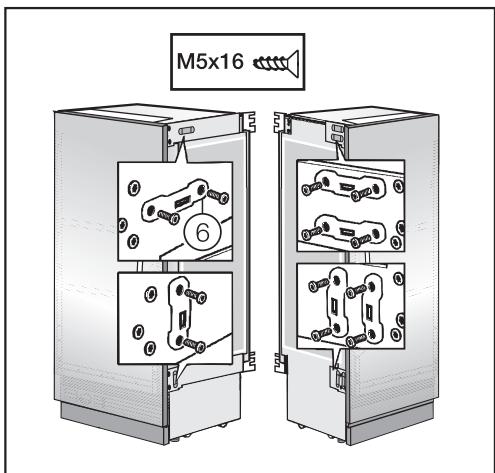

■ Atornille las placas laterales ⑥ a también aparatos. Examine la posición de los dos aparatos.
Instalación de la esterilla electrica

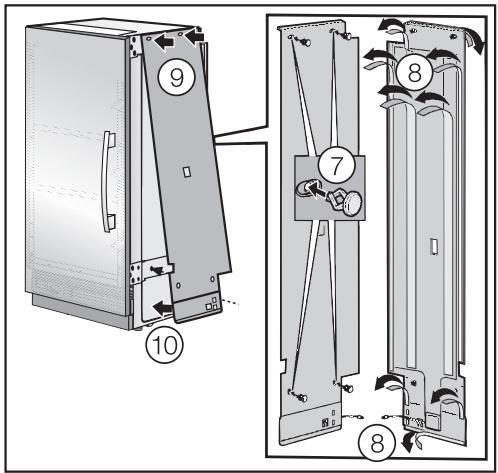

La esterilla tírmica debe sujetarse sobre elgado Derecho del aparatoubicado aldo izquierdo.
- Introduzca los pasadores a工程技术 de los orificios preparados ⑦
Jale y retire la tira de proteccion de la cinta adhesiva ⑧
Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterillaTERMica lejos de la parte inferior del aparato ⑨ - Pegue la esterilla tírmica en direccion de arriba hacía bajo e introduzca los pasadores inferiores en los orificios ⑩

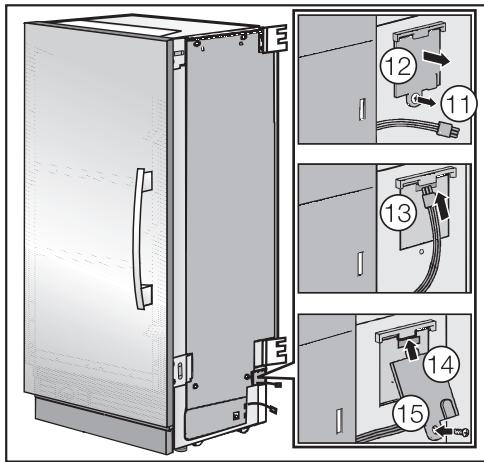

■ Afloje los tornillos de la caja de conexiones ⑪.
Abra la caja de conexiones 12.
Conecte el cable 13.
Cierre la tapa de la caja de conexiones 14.
Coloque y apriete los tornillos de la caja de conexiones 15.

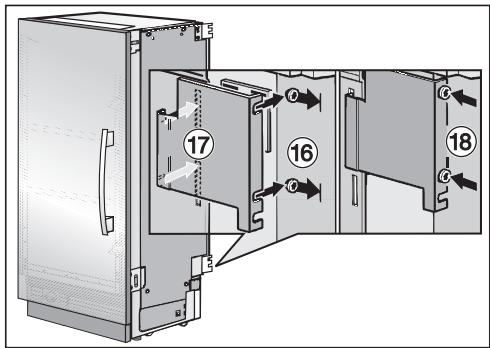

■ Afloje los tornillos de la parte posterior del aparato 16. No los desatornille totalmente.
Cuelgue la tapa del cable de su bisagra en la alfombrillaTERMICA y, por abajo, empujela hacia los tornillos 17.
Apriete los tornillos⑱
Conexión de los aparatos

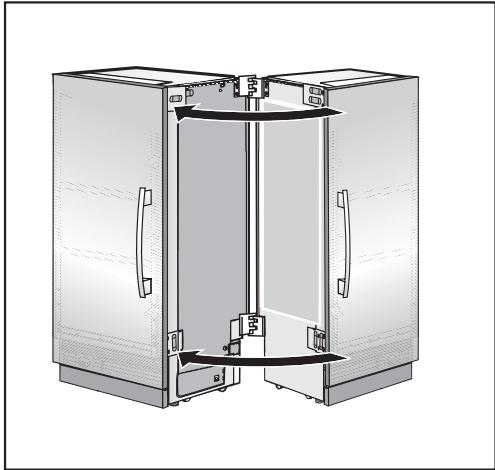

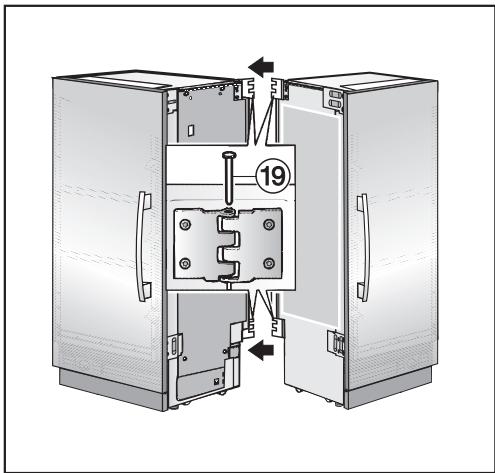

- Empuje los aparatos para acercarlos y hasta que las mitades de las misagras se acoplan.
Introduzca los pasadores en las bisagras.
Acerque los aparatos lo máximo possible.

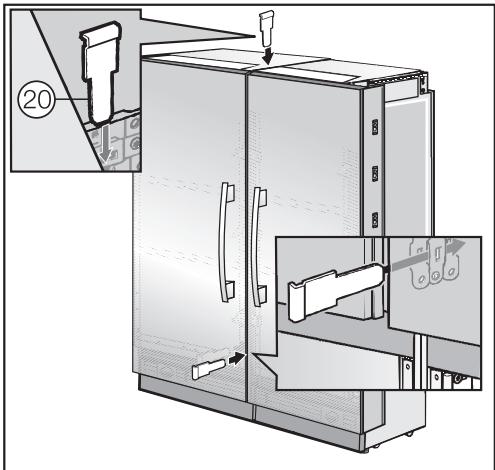

- Una vez unidos los aparatos, introduzca el puntal de metal ② en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta insertarla porcomplete.

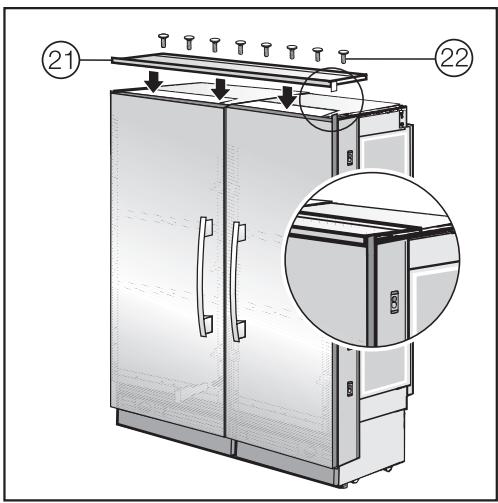

- Coloque el marco superior (21) en la combinación de aparatos adyacentes, enganchelo en los orificios y fíjelo a los aparatos con los tornillos (22).
Ahora sujete la combinacion de aparatos a la cavidad de la instalacion. Para Obtener las instrucciones, consulte las instrucciones de instalacion de cada aparato.
Los marcos y tornillos que quedan ya no son necessarios para la combinación de aparatos adyacentes.

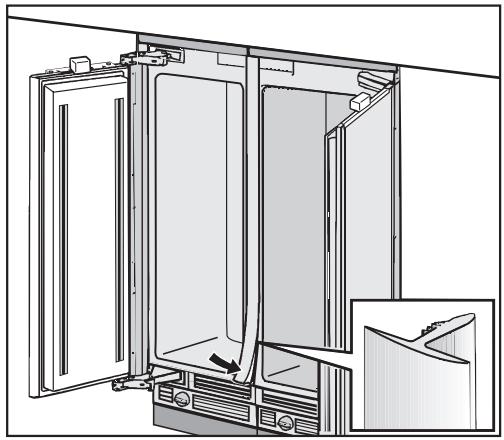

Introduzca la tira de recubrimiento en la juntera entre los aparatos.
USA:
Miele, Inc.
9 Independence Way
Princeton, NJ 08540
Phone: 800-843-7231
609-419-9898
Fax: 609-419-4298
Technical Service: 800-999-1360
www.miele.com
Canada:
Av. Santa Fe # 170 PB
Col. Lomas de Santa Fe
C. P. 01210, México D. F.
Servizio post venta: Tel.: +52 (55) 85 03 98 70/73
Fax: +52 (55) 85 03 98 74
Correo electronic:增值服务@miele.com.mx
www.miele.com.mx
Modificaciones con derechos reservados/4309
M.-Nr. 07343771/02
