KN-BM40 - Monitor de bebé KONIG - Manual de uso y guía de instrucciones gratis

Marca	Konig
Modelo	KN-BM40
Categoría	Monitor para bebé
Tipo de producto	Monitor audio/video inalámbrico
Dimensiones de la unidad parental	12 x 7 x 2 cm
Dimensiones de la unidad bebé	10 x 8 x 5 cm
Peso total	400 g
Alimentación	Adaptador de corriente 5V/1A (incluido) y batería recargable Li-ion 3.7V 1000mAh (unidad parental)
Autonomía de la batería	Hasta 8 horas en uso normal
Alcance	300 metros en campo abierto
Frecuencia	2.4 GHz
Funciones principales	Visión nocturna, comunicación bidireccional, detección de llanto, temperatura ambiente, luz nocturna, timbre
Pantalla	Pantalla LCD color de 3,5 pulgadas
Resolución de la cámara	640 x 480 píxeles
Sensor de temperatura	Sí, mostrado en la pantalla
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	Alarma de batería baja, fuera de alcance y pérdida de conexión
Piezas de repuesto y reparabilidad	Batería reemplazable; adaptador de corriente estándar; contactar al servicio técnico de Konig para cualquier otra pieza.
Información general	Garantía 2 años; uso interior únicamente; temperatura de funcionamiento: 0°C a 40°C

Preguntas frecuentes - KN-BM40 KONIG

¿Cómo emparejar la unidad parental y la unidad bebé?

Las dos unidades generalmente vienen emparejadas de fábrica. En caso de pérdida de conexión, encienda ambos dispositivos, mantenga presionado el botón PAIR en la unidad bebé durante 3 segundos, y presione SCAN en la unidad parental. La conexión se restablece automáticamente.

¿Cuál es el alcance máximo del monitor?

El alcance es de 300 metros en campo abierto. En interiores, puede verse reducido por paredes y otros obstáculos.

¿Cómo activar la visión nocturna?

La visión nocturna se activa automáticamente cuando el sensor de luz detecta poca luminosidad. También puede activarla manualmente desde el menú de la unidad parental.

¿Puedo usar varias cámaras con un solo monitor?

Sí, el Konig KN-BM40 puede admitir hasta 2 cámaras adicionales (no incluidas). Puede cambiar entre las cámaras desde la unidad parental.

¿Cómo limpiar las unidades?

Desenchufe los dispositivos. Use un paño suave y seco para limpiar las superficies. No use líquidos, aerosoles ni productos abrasivos.

¿Qué hacer si la pantalla está negra o no se enciende?

Verifique que la unidad parental esté cargada o enchufada. Si la pantalla sigue negra, presione el botón Power durante 3 segundos. Si el problema persiste, reinicie el dispositivo retirando la batería y volviendo a enchufar.

¿Cómo ajustar el volumen del sonido?

Use los botones + y - en el costado de la unidad parental para ajustar el volumen del altavoz. También puede ajustar la sensibilidad del micrófono en el menú.

¿La batería de la unidad parental es reemplazable?

Sí, la batería Li-ion es reemplazable. Abra el compartimento en la parte trasera de la unidad parental, retire la batería vieja e inserte una nueva batería tipo 103450 (disponible en Konig).

¿Puedo usar el monitor sin conexión Wi-Fi?

Sí, este monitor usa una frecuencia de radio 2.4 GHz dedicada, no requiere Wi-Fi ni Internet. La conexión es directa entre las unidades.

¿Qué significa la alarma 'pérdida de conexión'?

Esta alarma se activa si la unidad parental deja de recibir la señal de la unidad bebé (por ejemplo, si se excede el alcance o si la unidad bebé está apagada). Acérquese a los dispositivos o verifique que la unidad bebé esté encendida.

MANUAL DE USUARIO KN-BM40 KONIG

El monitor inalámbrico para bebés permite a los padres mantener una conexión segura con su bebé en todo momento y en cualquier lugar. Facilita la visualización remota desde dispositivitos móviles inteligentes y envía una notificación push en caso de detectar cualquier movimiento o sonido. Para una protección óptima, el sensor de temperatura incorporado le avisará si cambian las condiciones ambientales en la habitación del bebé. El monitor para bebés es fácil de configurar y no requiere ajustes complicados. La aplicación uCare Cam, disponible de forma gratuita en Google Play y en la App Store de Apple, le ofrece un amplio abanico de funciones para proporcionar un confort y una tranquilidad absolutos tanto al padre como al bebé.

• Recomendamos que lea este manual antes de instalar/usar este producto.
• Guarde este manual en lugar seguro para futuras consultas.

Requisitos del sistema

• El dispositivo funciona con Android 4.0 y hasta iOS 5.0 y superior.
• Router con Wi-Fi.

Instalación de la aplicación en su dispositivo móvil

1

Descargue la aplicación "uCare Cam" Desde Google Play la Apple App Store

Dispositivo Android

Enlace de descarga de "uCare Cam" de Google Play Store

Dispositivo iOS

Enlace de descarga de "uCare Cam" de App Store

KÖNIG

Una vez que se ha completado la instalación

del software, haga clic en el icono para

ejecutar la aplicación.

Contraseña por defecto de "uCare Cam": 0000

Nombre del Administrador: admin

Contraseña del Administrador: 0000

Figura 1
"Ventana de lista de cámaras"

Existen dos opciones para continuar la instalación fácil de su monitor IP para bebés.

Instalar su monitor IP para bebés mediante MODO ROUTER

Encendido

Conecte el conector del adaptador de alimentación CC en el puerto de entrada CC del monitor IP para bebés y posteriormente conecte el adaptador de alimentación a la toma de corriente. El LED de estado del monitor IP para bebés cambiará al color verde durante aproximadamente 15 segundos.

Carga de programas

El LED de estado parpadeará en rojo durante aproximadamente 15 segundos.

Modo enlace de router

Espere a que el color del LED de estado alterne entre los colores rojo y verde.

Nota:

En caso de que el LED no se encienda en los colores rojo y verde, pulse el botón WPS/REINICIO durante más de 10 segundos para reiniciar el monitor IP para bebés.

Cuando se ilumine el LED de estado en color verde y se mantenga, después el LED de estado rojo parpadea dos veces, tras lo cual cambia a verde; el monitor IP para bebés habrá entrado en el estado de

REINICIO. En este momento, puede soltar el botón y esperar hasta que el LED de estado alterne entre rojo y verde.

KÖNIG

ESPAÑOL

Configurar el monitor IP para bebés para conectarlo al router Wi-Fi

4

Abra la aplicación "uCare Cam" y seleccione:

Haga clic aquí para instalar la nueva cámara Wi-Fi:

En la pantalla de la ventana de lista de cámaras (véase Figura 1).

5

En la siguiente pantalla, seleccione la pestaña:

Router mode

6

posteriormente, seleccione la pestaña:

Next

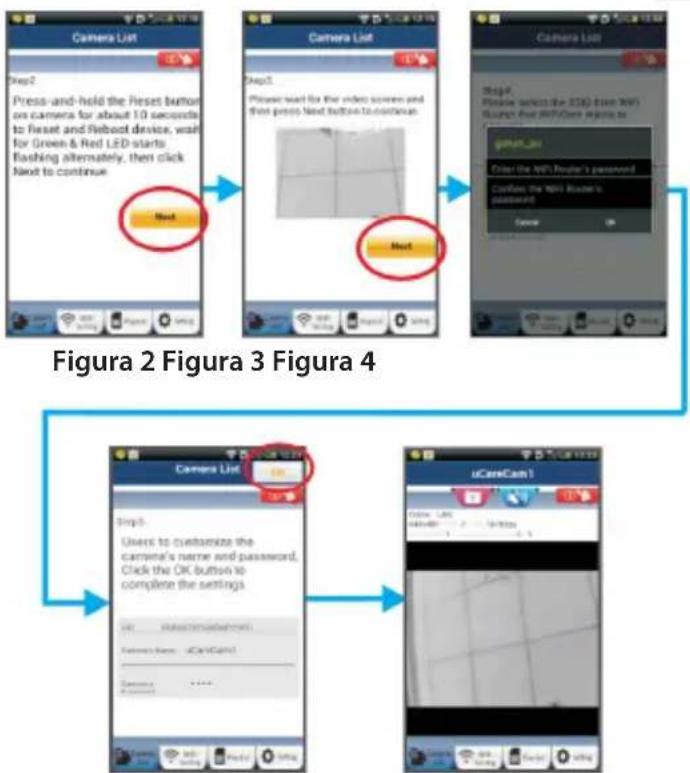

Para entrar en el siguiente paso (véase Figura 2).

Siga paso a paso las instrucciones de la ventana de la lista de cámaras (vea Figura 3 y Figura 4). Por favor, introduzca el nombre personal de la cámara y la contraseña (por defecto 0000).

Se le anima a que cambie la contraseña por defecto tras la configuración por motivos de seguridad.

7

Haga clic en la pestaña:

(véase Figura 5). La uCare Cam entrará automáticamente en la ventana de visionado (véase Figura 6) y el LED de estado del monitor IP para bebés se volverá de color naranja.

KÖNIG

ESPAÑOL

Configurar el monitor IP para bebés para conectarlo al router Wi-Fi

8 Abra "Settings" en su dispositivo iOS y seleccione "Wi-Fi" y déjelo que busque una red. La red será "Wi-Fi-cam-p2p". Seleccione "Wi-Fi-cam-p2p" para conectarse.
9 Ahora, abra la aplicación "uCare Cam" y seleccione la pestaña situada en la parte inferior de la pantalla que dice "Wi-Fi Connect".
10 Seleccione "Router mode", y después "Next". Introduzca aquí el nombre de la red Wi-Fi (SSID) y la contraseña de su router doméstico.
11 Una vez que el monitor IP para bebés reciba esta información, se reiniciará. Por favor, espere a que se inicie y conéctela a su router Wi-Fi. Cuando se conecte con éxito, el color del LED de estado cambiará a naranja. Puede tardar hasta 5 minutos.

KÖNIG

ESPAÑOL

12

Posteriormente, seleccione el nombre de la cámara en la aplicación "uCare Cam" para conectarla.

Nota: Si el color del LED de estado no cambia a naranja, por favor, compruebe su router Wi-Fi y asegúrese que el monitor IP para bebés se encuentra dentro del área de señal del router Wi-Fi. Posteriormente vuelva a intentar esta configuración.

Instalar su monitor IP para bebés mediante el modo de conexión WPS

Si el router Wi-Fi dispone de un botón WPS (Configuración Protegida de Wi-Fi), puede usarlo para configurar el monitor IP para bebés. (Debe activar la encriptación WPA/WPA2 en el router). En el router Wi-Fi, verá un botón llamado "WPS". También puede llamarse "QSS" o "AOSS"

1

Configurar el modo Wi-Fi - WPS

Abra la aplicación "uCare Cam"

y seleccione "Wi-Fi Setting" "(Configuración Wi-Fi)" o "Wi-Fi Connect" "(Conectar Wi-Fi)" situado en la parte inferior de la pantalla.

Seleccione la pestaña:

Next

WPS Setup mode

posteriormente, seleccione la pestaña:

Para entrar en el Paso 2 (véase Figura 8).

2

Entrar en modo WPS

Encienda su monitor IP para bebé. El LED de estado del monitor IP para bebés estará de color verde durante aproximadamente 15 segundos.

3

Carga de programas

El LED de estado parpadeará en rojo durante aproximadamente 15 segundos.

4

Pulse el botón WPS de su monitor IP para bebés

Espere a que el LED de estado parpadee entre rojo y verde; posteriormente, pulse y mantenga pulsado el botón WPS/REINICIO de su monitor IP para bebés durante aproximadamente 2 segundos para entrar en modo WPS. El LED de estado parpadeará en verde.

5

Entrar en modo WPS en el router Wi-Fi

Pulse el botón WPS en el router Wi-Fi

KÖNIG

ESPAÑOL

6

Seleccionar el router Wi-Fi

Seleccione el router Wi-Fi que desee en la pantalla (vea Figura 9).

A continuación seleccione la pestaña Next para continuar con el siguiente paso (vea Figura 10).

El monitor IP para bebés se conecta con el router Wi-Fi

Espere aproximadamente durante 1-2 minutos. Si el monitor IP para bebés se conecta con éxito al router Wi-Fi, el LED de estado cambiará a color naranja.

En caso contrario, el LED de estado parpadeará en rojo. Si la configuración no tiene éxito, rogamos vuelva al paso 1 y vuelva a intentarlo.

8

Si tiene éxito, seleccione la pestaña:

Next

(véase Figura 11), y siga las instrucciones.

Por favor, introduzca el nombre de la cámara y la contraseña por

9

seguridad y seleccione la pestaña: (véase Figura 13).

El monitor IP para bebés entrará de forma automática en la pantalla de visionado (véase Figura 14).

KÖNIG

ESPAÑOL

Inicie el monitor IP para bebés una vez que se haya completado la conexión Wi-Fi

1

Conecte el conector del adaptador de alimentación CC en el puerto de entrada CC del monitor IP para bebés y posteriormente conecte el adaptador de alimentación a la toma de corriente. El LED de estado del monitor IP para bebés cambiará al color verde durante aproximadamente 15 segundos.

KÖNIG

ESPAÑOL

Carga de programas

2 El LED de estado parpadeará en rojo durante aproximadamente 15 segundos.

Buscar el router Wi-Fi

3 El LED de estado parpadeará en verde hasta que se encuentre el router Wi-Fi (hasta 5 minutos).

Una vez se encuentre el router, el LED de estado se volverá naranja.

Si el monitor IP para bebés no puede conectarse al router Wi-Fi, rogamos compruebe el estado del router Wi-Fi o vuelva a instalarlo.

En la aplicación, seleccione el nombre de la cámara que se muestra en la Lista de cámaras y se abrirá la ventana de visionado (véase Figura 15).

Figura 15

Añadir a la aplicación un monitor IP para bebés ya instalado

1 Abra la aplicación "uCare Cam" y selecc

: Haga clic aquí para importar la cámara Wi-Fi instalada

En la pantalla de Ventana de lista de cámaras (véase Figura 16) para añadir un monitor IP para bebés.

2 Seleccione la pestaña: QRCode

El dispositivo entrará ahora en el modo código QR.

Nota: es necesario que disponga de un escáner de códigos QR instalado en su dispositivo.

3 Localice el código QR situado en la parte posterior lateral del monitor IP para bebés y escanee el código QR. Tras escanear el código QR, aparecerá el UID (Código ID único) en la pantalla de su dispositivo (véase Figura 17).

KÖNIG

ESPAÑOL

4 Introduzca el nombre personal de la cámara y la contraseña y seleccione la pestaña: OK (véase Figura 17). La nueva cámara se añadirá a la lista (véase Figura 18).

5 Abra la aplicación "uCare Cam"
6 Seleccione, en la ventana de la lista de la cámara, el signo "+" en la esquina superior derecha de la pantalla.
7 Seleccione la opción "Scan camera QR code". Nota: es necesario que disponga de un escáner de códigos QR instalado en su dispositivo.
8 Localice el código QR situado en la parte posterior lateral del monitor IP para bebés y escanee el código QR.
9 Tras escanear el código QR, aparecerá el UID (Código ID único). Introduzca el nombre personal de la cámara y seleccione "DONE", en la esquina superior derecha de la pantalla.

Para más información acerca de la aplicación, del monitor IP para bebés y las preguntas frecuentes, rogamos consulte el manual COMPLETO (sólo en inglés) en el CD que se incluye con este producto.

KÖNIG

Descripción del producto

KN-BM40

1. Luz indicadora LED
2. Sensor de intensidad de luz
3. LED de infrarrojos
4. Micrófono
5. Botón WPS/Reinicio
6. Ranura para tarjeta Micro SD
7. Entrada CC de 5 V

ESPAÑOL

KÖNIG

ESPAÑOL

Precauciones de seguridad:

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación.

Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema.

No exponga el contestador al agua o a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco.

No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

Cualquier cambio y/o modificación del producto anulará la garantía. No podemos asumir ninguna responsabilidad por ningún daño debido a un uso incorrecto de este producto.

Exención de responsabilidad:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Eliminación:

• Este producto está diseñado para desecharlo por separado en un punto de recogida adecuado. No se deshaga de este producto con la basura doméstica.
• Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos.

Este producto se ha fabricado y distribuido de conformidad con todas las normativas y directivas relevantes, válidas para todos los estados de la Unión Europea. También cumple con todas las especificaciones y normativas en el país en el cual se comercializa.

Previa solicitud, podremos proporcionarle la documentación formal. Esta documentación incluye, entre otros:

Declaración de conformidad (e identidad del producto), hoja de datos de seguridad del material, informe sobre las pruebas realizadas al producto.

Póngase en contacto con nuestro servicio de atención al cliente para obtener información adicional:

por medio de nuestro sitio web: http://www.nedis.es/es-es/contacto/formulario-de-contacto.htm

enviando un correo electrónico: [e-mail]

o llamando por teléfono: [phone] (en horario de oficina)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, PAÍSES BAJOS

KÖNIG

PORTUGUÊS

Introdução

Requisitos de sistema

Seleccione o separador:

Next

Seleccione o separador:

QRCode

O seu dispositivo entrará agora no modo de código QR.

Nota: necessita de ter um digitalizador de código QR instalado no seu dispositivo.

3

Localize o código QR na parte posterior do monitor IP de bebés e digitalize-o.
