Thermoscan IRT 4520 - Termómetros BRAUN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termómetro de oído
Marca	Braun
Modelo	Thermoscan IRT 4520
Principio de medición	Termometría infrarroja de oído
Rango de medición	34,0 °C – 42,2 °C
Precisión	±0,2 °C en el rango 35,5–42,0 °C
Duración de la medición	aprox. 1 segundo
Pantalla	LCD con retroiluminación
Alarma de fiebre	Codificación por colores: verde (normal), amarillo (elevada), rojo (fiebre alta)
Memoria	Último valor medido
Protector de sonda	Fundas protectoras desechables (LensFilter)
Tecnología ExacTemp	Detección de posición y precisión de medición
Función de precalentamiento	Punta de medición precalentada para mayor comodidad
Alimentación	2 pilas AAA (alcalinas)
Duración de las pilas	aprox. 5000 mediciones
Apagado automático	Después de aprox. 60 segundos
Dimensiones (An x Al x Pr)	40 x 40 x 180 mm
Peso (con pilas)	aprox. 100 g
Material de la carcasa	Plástico
Limpieza	Limpiar con un paño suave y seco; no sumergir
Advertencia de seguridad	No utilizar en recién nacidos menores de 3 meses sin consejo médico
Contenido del paquete	Termómetro, 2 pilas AAA, 21 fundas protectoras, estuche de almacenamiento, manual de instrucciones
Garantía	2 años

Preguntas frecuentes - Thermoscan IRT 4520 BRAUN

¿Cómo cambio las pilas del Braun Thermoscan IRT 4520?

Abra el compartimento de las pilas en la parte posterior del dispositivo. Retire las pilas viejas e inserte dos pilas AAA alcalinas nuevas. Preste atención a la polaridad correcta (consulte las marcas). Cierre el compartimento.

¿Qué precisión tiene el Thermoscan IRT 4520?

El dispositivo es clínicamente preciso con una desviación de ±0,2 °C en el rango de 35,5 °C a 42,0 °C. La precisión se garantiza mediante la tecnología ExacTemp y la colocación correcta en el oído.

¿Cómo uso correctamente el Thermoscan IRT 4520?

Coloque una funda protectora nueva. Presione el botón de encendido. Introduzca suavemente la punta en el conducto auditivo de modo que el canal quede sellado. Presione el botón de medición. Retire el termómetro después del pitido. Lea el valor.

¿Qué significan los colores en la pantalla?

Verde: temperatura normal (por debajo de 37,5 °C). Amarillo: temperatura elevada (37,5–38,5 °C). Rojo: fiebre alta (por encima de 38,5 °C). Esto ayuda a evaluar rápidamente el riesgo de fiebre.

¿Cómo limpio el Braun Thermoscan IRT 4520?

Limpie la carcasa y la punta de medición con un paño suave y seco. No use líquidos ni limpiadores. Nunca sumerja el dispositivo en agua. Las fundas protectoras son desechables.

¿Puedo usar el Thermoscan en recién nacidos?

Para recién nacidos menores de 3 meses, se recomienda consultar a un médico antes de usarlo. La medición es posible en principio, pero la precisión puede verse afectada.

¿Cuántas mediciones puedo realizar con un juego de pilas?

Con dos pilas AAA alcalinas nuevas, son posibles aproximadamente 5000 mediciones. El dispositivo se apaga automáticamente después de 60 segundos para ahorrar pilas.

¿Qué es la tecnología ExacTemp?

La tecnología ExacTemp detecta si el termómetro está correctamente colocado en el oído. Una luz verde confirma la posición correcta y garantiza una medición precisa.

¿Por qué la pantalla muestra 'ERR' o 'LO'?

'ERR' significa un error de medición, por ejemplo, por posición incorrecta o falta de funda protectora. 'LO' indica que la temperatura medida es inferior a 34 °C. Compruebe la funda protectora y repita la medición.

¿Puedo usar el Thermoscan IRT 4520 también en la frente?

No, el dispositivo está diseñado exclusivamente para la medición en el oído. Las mediciones en la frente no están previstas y darían resultados inexactos.

MANUAL DE USUARIO Thermoscan IRT 4520 BRAUN

El termómetro Braun ThermoScan ha sido cuidadosamente diseñado para tomar la temperatura en el oído de una forma rápida, segura y precisa. La forma del termómetro está especialmente pensada para introducirse sólo lo necesario en el canal auditivo, evitando totalmente el contacto con el tímpano.

Sin embargo, como en todos los termómetros, la utilización de una técnica adecuada resulta crucial para obtener mediciones precisas. Por tanto, recomendamos leer detenidamente las instrucciones de uso.

Importante

• Rango de temperatura del ambiente para el funcionamiento del termómetro: 10 – 40 °C (50 – 104 °F).
• No exponga el termómetro a temperaturas extremas (por debajo de -20 °C / -4 °F o superior a 50 °C / 122 °F) ni a una humedad excesiva (> 95 % HR).
• Este termómetro debe utilizarse sólo con protectores higiénicos Braun ThermoScan LF 40. No use el termómetro sin antes haber colocado un protector nuevo y limpio.
• Mantenga los protectores higiénicos fuera del alcance de los niños.
• Este termómetro está diseñado para uso doméstico.
• Su utilización no sustituye la consulta con el médico.

¿Cómo funciona Braun ThermoScan?

Braun ThermoScan mide el calor infrarrojo desprendido por el tímpano y el tejido adyacente. Para evitar diferencias de temperatura importantes, el mismo sensor está llevado a una temperatura cercana a la del cuerpo humano. Una vez introducido en el oído, Braun ThermoScan observa continuamente las radiaciones infrarrojas. Cuando se puede asegurar una medición adecuada, los resultados aparecen en la pantalla.

¿Por qué tomar la temperatura en el oído?

El objetivo de la termometría es medir la temperatura central del cuerpo que corresponde a la temperatura de los órganos vitales. Las mediciones efectuadas en el oído reflejan con precisión la temperatura central del cuerpo porque el tímpano comparte riego sanguíneo con el hipotálamo, el centro regulador de la temperatura corporal. Por tanto, los cambios de temperatura se reflejan más rápidamente y de forma más precisa en el oído que en otras partes del cuerpo.

• La temperatura axilar indica solamente la temperatura en la piel y, por tanto, no es un indicador fiable de la temperatura central del cuerpo.
• La temperatura oral puede resultar alterada por la ingestión de alimentos o bebidas y por factores respiratorios.
• La temperatura rectal refleja con retraso los cambios en la temperatura central del cuerpo y presenta un riesgo de contaminación cruzada.

La temperatura corporal

La temperatura normal del cuerpo se refleja en un rango. La siguiente tabla muestra que este rango normal de temperatura también varía según la parte del cuerpo. En consecuencia, las mediciones en diferentes partes no deben compararse directamente.

Rangos normales de temperatura según la parte del cuerpo donde se mide:

Axilar: 34,7 - 37,3 °C 94,5 - 99,1 °F

Oral: 35,5 - 37,5 °C 95,9 - 99,5 °F

Rectal: 36,6 - 38,0 °C 97,9 - 100,4 °F

ThermoScan: 35,8 - 38,0 °C 96,4 - 100,4 °F

- Asimismo, el rango normal de temperatura de una persona tiende a decrecer con la edad. La siguiente tabla indica los rangos normales de ThermoScan para cada edad.

Rangos normales de ThermoScan según la edad:

0 - 2 años 36,4 - 38,0 °C 97,5 - 100,4 °F

3 - 10 años 36,1 - 37,8 °C 97,0 - 100,0 °F

11 - 65 años 35,9 - 37,6 °C 96,6 - 99,7 °F

65 años 35,8 - 37,5 °C 96,4 - 99,5 °F

Sin embargo, el rango de temperatura normal varía de una persona a otra y además fluctúa durante el día. Por tanto, es importante determinar cuál es su rango normal de temperatura y el de su familia. Con Braun ThermoScan es muy fácil. Practique tomando su temperatura y la de los familiares que estén sanos para determinar sus rangos normales de temperatura.

Nota: En caso de consulta con el médico, no olvide comunicarles que se trata de una temperatura tomada en el oído y, adicionalmente, infórmele del rango normal de temperatura ThermoScan.

Descripción del producto

1. Protector higiénico desechable
2. Sonda
3. Detector de protector higiénico
4. Botón de expulsión de protector higiénico
5. Pantalla de cristal líquido
6. Botón «I/O» (puesta en marcha / Función de memoria – exclusivo del IRT 4520)
7. Luz «ExacTemp»
8. Botón de activación «start»
9. Compartimento de pilas
10. Estuche protector (IRT 4520)
11. Capuchón (IRT 4020)

¿Cómo utilizar el termómetro Braun ThermoScan?

1. Para asegurarse una medición precisa, coloque siempre un protector higiénico (1) nuevo y limpio.
2. IRT 4020: Presionar el botón de activación (8). IRT 4520: Presionar el botón «I/O» (6).

En una comprobación general, la pantalla mostrará todos los segmentos. Entonces, la última temperatura tomada se mostrará junto con «MEM».

Espere a que el aparato emita una señal acústica y que el símbolo «listo» aparezca en la pantalla.

1. Introducir el termómetro en el canal auditivo, y presionar el botón de activación (8).

Si la sonda ha sido introducida de manera segura en el canal auditivo durante todo el proceso de medición, una señal sonora indicará el final de la medición. El resultado aparece en la pantalla (5). De este modo, puede estar seguro de obtener una temperatura fiable.

Cuando mide la temperatura de otra persona, la luz «ExacTemp» (7) puede ayudarle. Parpadea durante todo el proceso de medición en cuanto la sonda está en una posición segura, la luz se queda encendida al final de una medición precisa.

1. Si la sonda no ha estado en una posición estable y correcta durante toda la medición, se emitirá una señal sonora, la luz «ExacTemp» se apagará y un mensaje de error aparecerá en la pantalla («POS»= error de posición).
2. Para la siguiente medición, sustituya el protector higiénico desechable por uno nuevo pulsando el botón de expulsión de protector higiénico (4). IRT 4020: limpia la pantalla pulsando el botón de activación.

IRT 4520: limpia la pantalla pulsando el botón «I/O».

Espere la señal acústica. Introduzca la sonda en el canal auditivo, y presione el botón de activación.

El Termómetro Braun ThermoScan se apaga automáticamente después de 60 segundos de inactividad.

El modelo IRT 4520 se puede también apagar presionando el botón «I/O» durante unos tres segundos. En la pantalla parpadeará el mensaje «OFF» y después de soltar el botón se apagará.

Consejos para la toma de la temperatura

• La temperatura varía según sea tomada en el oído izquierdo o derecho. En consecuencia, tomar siempre la temperatura en el mismo oído.
• El oído tiene que estar libre de obstrucciones o de acumulación de cera.
• Factores externos pueden influenciar la temperatura del oído:

- al dormir tumbado sobre un oído, la temperatura en este oído puede dar una medición más alta, - al tener los oídos tapados,

- al estar expuesto a temperaturas externas muy altas o muy bajas,

- haber estado bañándose o haber nadado.

En estos casos, es necesario esperar 20 minutos antes de tomar la temperatura.

- Si se han utilizado gotas en uno de los oídos o cualquier otro tipo de medicaciones para el oído, medir la temperatura en el oído que no haya sido tratado.

Función de memoria

La última temperatura tomada es almacenada en la memoria y aparece automáticamente en la pantalla junto al símbolo «MEM» cuando se vuelve a encender el aparato.

IRT 4520:

Este modelo almacena las 8 últimas temperaturas tomadas.

Para leer las memorias almacenadas, el termómetro tiene que estar encendido. Pulsa el botón «I/O» aproximadamente 1 segundo, la pantalla muestra el número de la celda de la memoria (por ejemplo MEM 1). Al soltar el botón «I/O», aparece la memoria almacenada junto con el símbolo «MEM». Si se presiona demasiado tiempo el botón «I/O» el termómetro se apagará. A medida que volvemos a presionar el botón «I/O» las restantes celdas de memoria irán apareciendo en pantalla (hasta MEM 8). MEM 1 es la última lectura, MEM 8 sería la más antigua.

Se sale automáticamente del modo de memoria después de haber leído la lectura más antigua o después de presionar «I/O» aproximadamente 1 segundo.

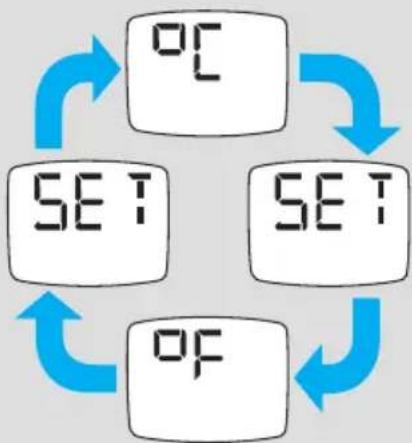

Cambio en la escala de temperatura

Su Braun ThermoScan se suministra con la escala Celsius (°C) de temperatura preestablecida. Si desea cambiar a escala Fahrenheit (°F) y / o volver de Fahrenheit a Celsius, siga los siguientes pasos:

(1) Asegúrese de que el termómetro está apagado. (2) Pulsar el botón de encendido (IRT 4020) ó el botón «I/O» (IRT 4520). Después de 3 segundos, la pantalla indica la secuencia siguiente: «°C» / «SET» / «°F» / «SET» ... (3) Suelte el botón de encendido / botón «I/O» cuando se muestra la escala de temperatura deseada. Oirá una pequeña señal acústica confirmando la nueva configuración y se apagará el termómetro automáticamente.

Cuidado y limpieza

La punta de la sonda es la parte más delicada del termómetro. Para garantizar mediciones precisas, tiene que estar limpia e intacta.

Si el termómetro es utilizado accidentalmente sin protector higiénico acoplado, limpie la punta de la sonda del siguiente modo: Limpie la superficie con suavidad utilizando un bastoncillo de algodón o un paño suave con alcohol. Una vez el alcohol completamente seco, se puede volver a colocar un filtro nuevo y utilizar el termómetro. Si la sonda está dañada, póngase en contacto con el Servicio Técnico Kaz más cercano.

Use un paño suave y seco para limpiar la pantalla y el exterior del termómetro. No utilice limpiadores abrasivos ni sumerja el termómetro en agua ni otros líquidos.

Guarde el termómetro y los protectores higiénicos en un lugar seco, sin polvo ni polución y alejados de la luz directa del sol. Protectores higiénicos adicionales (LF 40) se encuentran disponibles en los establecimientos distribuidores de Braun ThermoScan y Servicios de asistencia.

Problemas y soluciones

Mensaje de error	Situación	Solución
	El protector higiénico no está colocado.	Coloque un protector higiénico nuevo y limpio.
	El termometro no identifica una posición segura de la sonda. Una medición fiable no es posible. POS = error de colocación	IRT 4020: Borra la pantalla pulsando el botón de encendido. IRT 4520: Borra la pantalla pulsando el botón «I/O». Asegurese que la posición de la sonda el la correcta y permanece estable.
	La temperatura ambiental no esta comprendida entre el rango operativo (10 - 40 °C o 50 - 104 °F).	Deje el termómetro en una habitración cuya temperatura esté comprendida entre 10 y 40 °C o 50 y 104 °F durante 30 minutos.
	AL temperatura tomada no está entre el rango normal de temperatura del paciente (34 - 42,2 °C or 93,2 - 108 °F). HI = más alta	Asegúrese de que el termómetro se introduce correctamente en el oído y lleva colocado un protector higiénico nuevo y limpio. Tome de nuevo la temperatura.
	LO = más baja
	Error de Sistema - El display de autochequeo parpadeará de forma continua y no oirá la señal acústica ni se observará el símbolo de «listo». Si persiste el error, Si todavía persiste,	Espere un minuto hasta que el termómetro se apague automá- ticamente. Póngalo en marcha otra vez. ... reajuste el termómetro retirando las pilas y volviéndolas a colocar. ... contacte con el Servicio de Asistencia Tecnica de Kaz.

Problemas y soluciones

Mensaje de error

Situación Solución

Las pilas se están agotando pero el termómetro funciona perfectamente.

Sustituye las pilas por otras nuevas.

Las pilas se han agotado. El termómetro no puede tomar la temperatura correctamente.

Sustituye las pilas por otras nuevas.

¿Tiene alguna otra pregunta? Póngase en contacto con un centro de servicio autorizado (véase el impreso que se incluye en el paquete).

Cambio de las pilas

El termómetro lleva instaladas 2 pilas de 1,5 V tipo AA (LR 06). Para un mejor rendimiento, recomendamos las pilas alcalinas Duracell®. Coloque pilas nuevas cuando aparece el símbolo «pilas» en la pantalla.

Abra el compartimento de pilas. Quite las pilas usadas y reemplácelas por unas nuevas, teniendo cuidado de que los polos estén en el sentido correcto. Deslice la tapa del compartimiento de pilas hasta que encaje en su sitio.

No tire las baterías agotadas a la basura. Deposítelas en los contenedores especiales destinados a tal efecto.

Calibración

El termómetro ha sido calibrado inicialmente en el momento de su fabricación. Si este termómetro es utilizado siguiendo las instrucciones de uso, no requiere ningún tipo de recalibración periódica. Si en cualquier momento tiene dudas sobre la precisión de las mediciones de temperatura, rogamos se ponga en contacto con un Centro de Servicio Kaz autorizado.

La fecha de fabricación se puede conocer por el número de lote situado en el compartimento de las pilas. El primer número después de LOT representa el último dígito del año de fabricación. Los tres siguientes dígitos se refieren al día del año de fabricación. Por ejemplo: LOT 0116 xx xx – este producto fue fabricado el día 116 del año 2000.

Especificaciones

Rango de temperatura mostrada: 34 - 42,2 °C (93,2 - 108 °F)

Rango de temperatura ambiente para

funcionamiento correcto: 10 - 40 °C (50 - 104 °F)

Resolución: 0,1 °C o °F

Precisión para rango de temperatura mostrado: ± 0,2 °C (35,5–42 °C) (95,9–107,6 °F)

± 0,3 °C (fuera de este rango de temperaturas)

Repetitividad clínica: ± 0,14 °C (± 0,26 °F)

Vida útil de las pilas: 2 años / 1000 mediciones

Aparato del tipo BF

Sujeto a modificaciones sin aviso.

Este aparato cumple con las siguientes normas de homologación:

DIN EN 60601-1: 3/96 «Aparatos eléctricos médicos» –

Parte 1: Medidas de seguridad generales

DIN EN 12470-5: 2003 «Termómetros clínicos» –

Parte 5: Resultados de los termómetros de oído infrarrojos (con la máxima tecnología)

Este producto satisface las disposiciones establecidas en la directiva EC 93/42/EEC (Directiva para Aparatos Médicos).

LOS EQUIPOS MÉDICOS ELÉCTRICOS necesitan precauciones especiales según EMC. Para una descripción detallada de las exigencias de EMC, rogamos se ponga en contacto con Centro de Reparación autorizado (véase el prospecto en el embalaje).

Los aparatos de radiofrecuencia portátiles (RF) pueden afectar a los APARATOS MÉDICOS ELÉCTRICOS.

Rogamos no se deshaga del producto como un residuo doméstico al final de su vida útil. Su eliminación se puede realizar en su distribuidor local o en puntos de recogida adecuados de los que disponga su país.

Garantía

Kaz concede a este producto 2 años de garantía a partir de la fecha de compra.

Dentro del período de garantía, subsanaremos, sin cargo alguno, cualquier defecto del aparato imputable tanto a los materiales como a la fabricación ya sea reparando, sustituyendo piezas, o facilitando un aparato nuevo según nuestro criterio.

La garantía no ampara averías por uso indebido, funcionamiento a distinto voltaje del indicado, conexión a un enchufe inadecuado, rotura, desgaste normal por el uso que causen defectos o una disminución en el valor o funcionamiento del aparato.

La garantía perderá su efecto en caso de ser efectuadas reparaciones por personas no autorizadas, o si no son utilizados recambios originales de Braun. La garantía solamente tendrá validez si la fecha de compra es confirmada mediante la factura o el albarán de compra correspondiente.

Esta garantía tiene validez en todos los países donde este producto sea distribuido por Kaz o por un distribuidor asignado por Kaz.

En caso de reclamación bajo esta garantía, diríjase al Servicio de Asistencia Técnico de Kaz más cercano, o envíe su aparato al mismo, junto con su factura de compra. La garantía no afecta a los derechos de que dispone el consumidor conforme a las previsiones legales.

- La temperatura normal del cuerpo se refleja en un rango. La siguiente tabla muestra que este rango normal de temperatura varía según la parte del cuerpo. En consecuencia, las mediciones en diferentes partes no deben compararse directamente.

Rangos normales según la parte del cuerpo:

Axilar ¹ : 34,7 °C - 37,3 °C 94,5 - 99,1 °F

Oral: 35,5 °C - 37,5 °C 95,9 - 99,5 °F

Rectal: 36,6 °C - 38,0 °C 97,9 - 100,4 °F

ThermoScan ² : 35,8 °C – 38,0 °C 96,4 – 100,4 °F

- Sin embargo, el rango de temperatura normal varía de una persona a otra y además fluctúa durante el día. Por tanto, es importante determinar cuál es su rango normal de temperatura y el de su familia. Con Braun ThermoScan es muy fácil. Practique tomando su temperatura y la de los familiares que estén sanos para determinar sus rangos normales de temperatura.

Miembro de la familia:
Fecha
8:00 h
12:00 h
16:00 h

Nota: En caso de consulta con el médico, no olvide comunicarle que se trata de una temperatura tomada en el oído, y adicionalmente informarle del rango normal de temperatura ThermoScan.

¿Cómo utilizar el termómetro Braun ThermoScan?

Para asegurarse una medición precisa, coloque siempre un protector higiénico nuevo y limpio.

IRT 4020: Presionar el botón de activación («start»). IRT 4520: Presionar el botón «I/O».

Espera a que el aparato emita una señal acústica y que el símbolo de listo aparezca en la pantalla.

Introduce el termómetro en el canal auditivo y presiona el botón de activación.

4.

Si la sonda ha sido introducida de manera segura en el canal auditivo durante todo el proceso de medición, una señal sonora indicará el final de la medición.

El resultado aparece en la pantalla. De este modo, puede estar seguro de obtener una temperatura fiable.

Cuando mide la temperatura de otra persona, la luz «ExacTemp» puede ayudarle. Parpadea durante todo el proceso de medición en cuanto la sonda está en una posición segura; la luz se queda encendida al final de una medición precisa.
